Cómo configurar líneas de estación y zonas

Este artículo explica cómo crear zonas en el mapa, áreas y estructuras en un proyecto de InfraField.

Utiliza zonas para dividir el proyecto en segmentos más pequeños con propiedades específicas o para fines de filtrado. Se recomienda crear zonas desde el principio, pero añadir zonas más tarde actualizará automáticamente las inscripciones ya colocadas.

Las zonas creadas en la vista de mapa se mostrarán automáticamente sobre todas las capas del mapa.

Primero debes crear un área o estructura para añadirle zonas. Si has subido uno o más archivos de alineación, puedes utilizarlos para crear zonas automáticamente a lo largo de las líneas centrales.

Cómo configurar zonas

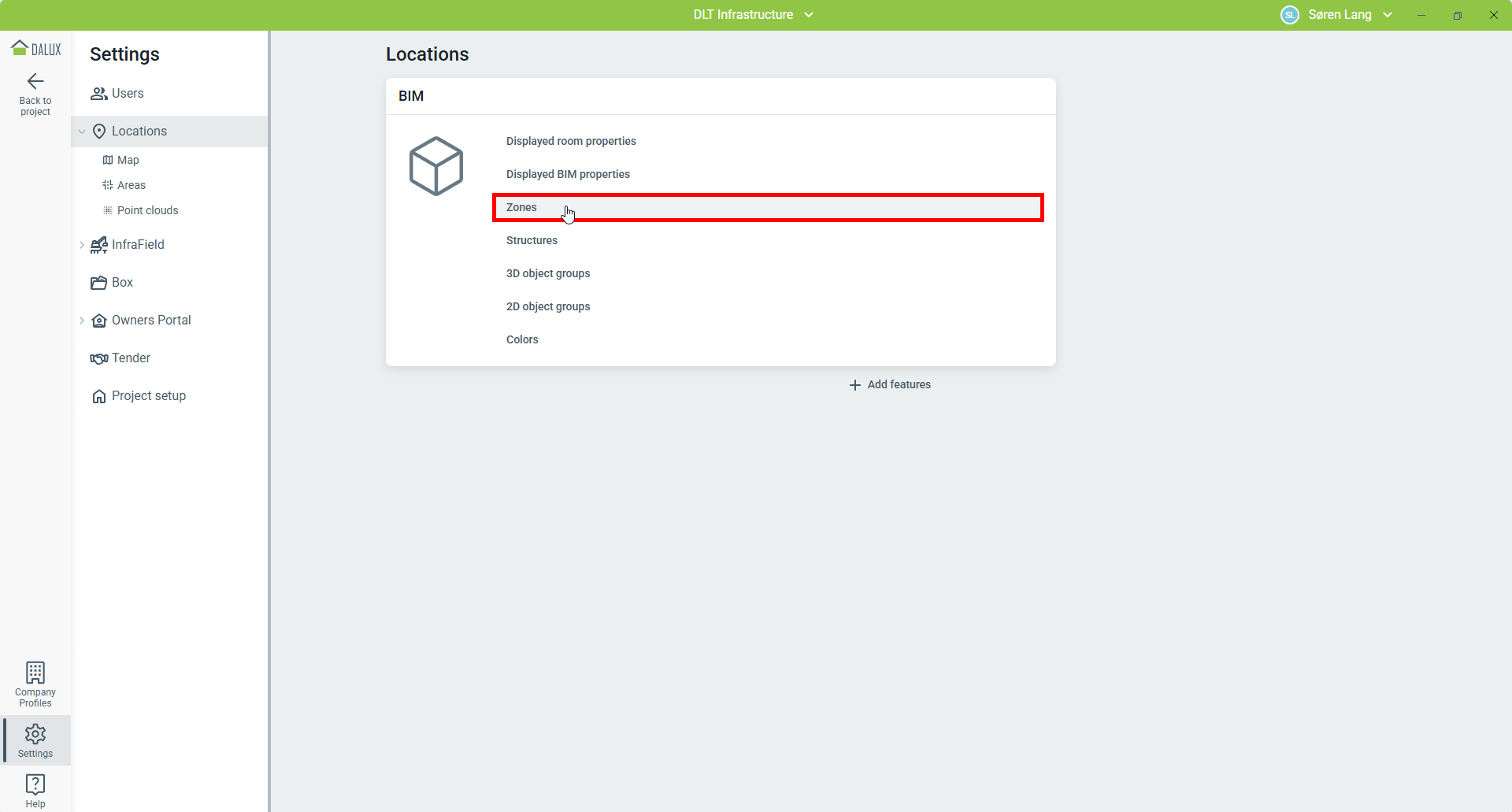

Para crear zonas en el proyecto, navega a Ajustes Ubicaciones 'Zonas'.

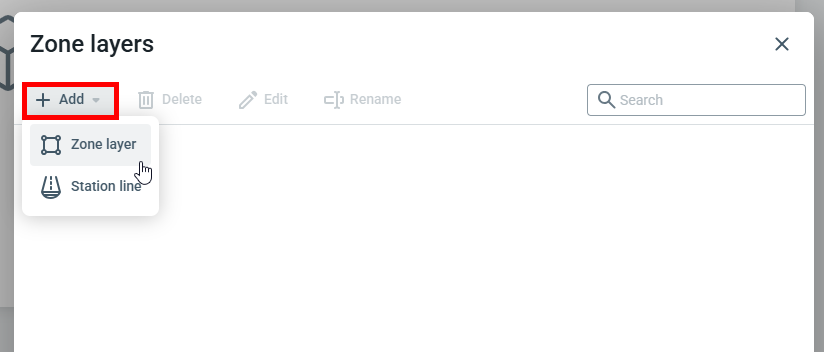

Al hacer clic en Añadir, hay dos formas de crear capas de zona:

• Capa de zona: Esta función te permite dibujar formas en el mapa, áreas o estructuras. Las zonas son independientes entre ellas.
• Líneas de estación: Esto te permite crear zonas que siguen un alineamiento con un ancho fijo.

Cómo configurar capas de zona

Para crear una nueva capa de zona y las zonas en la capa, haz clic en Capa de zona.

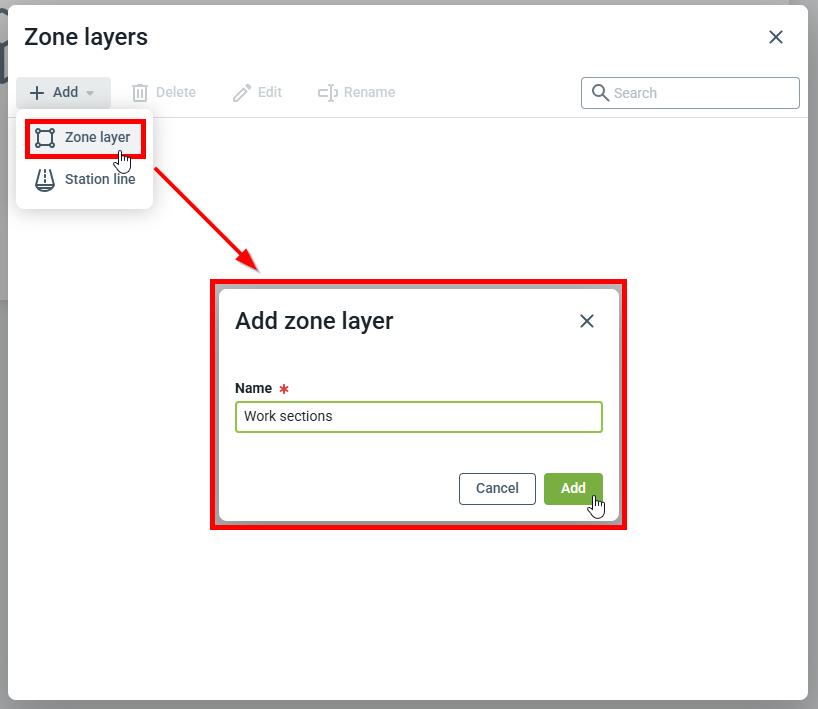

Escribe un nombre para la capa de zona y haz clic en 'Añadir'. La capa de zona se muestra en la vista de lista.

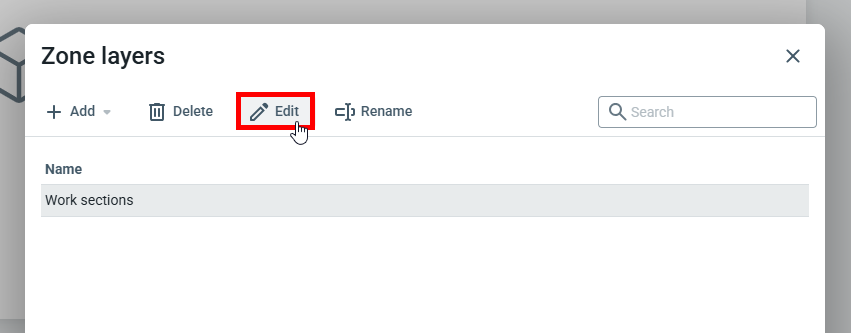

Haz doble clic en el nombre de la zona o seléccionala y haz clic en Editar.

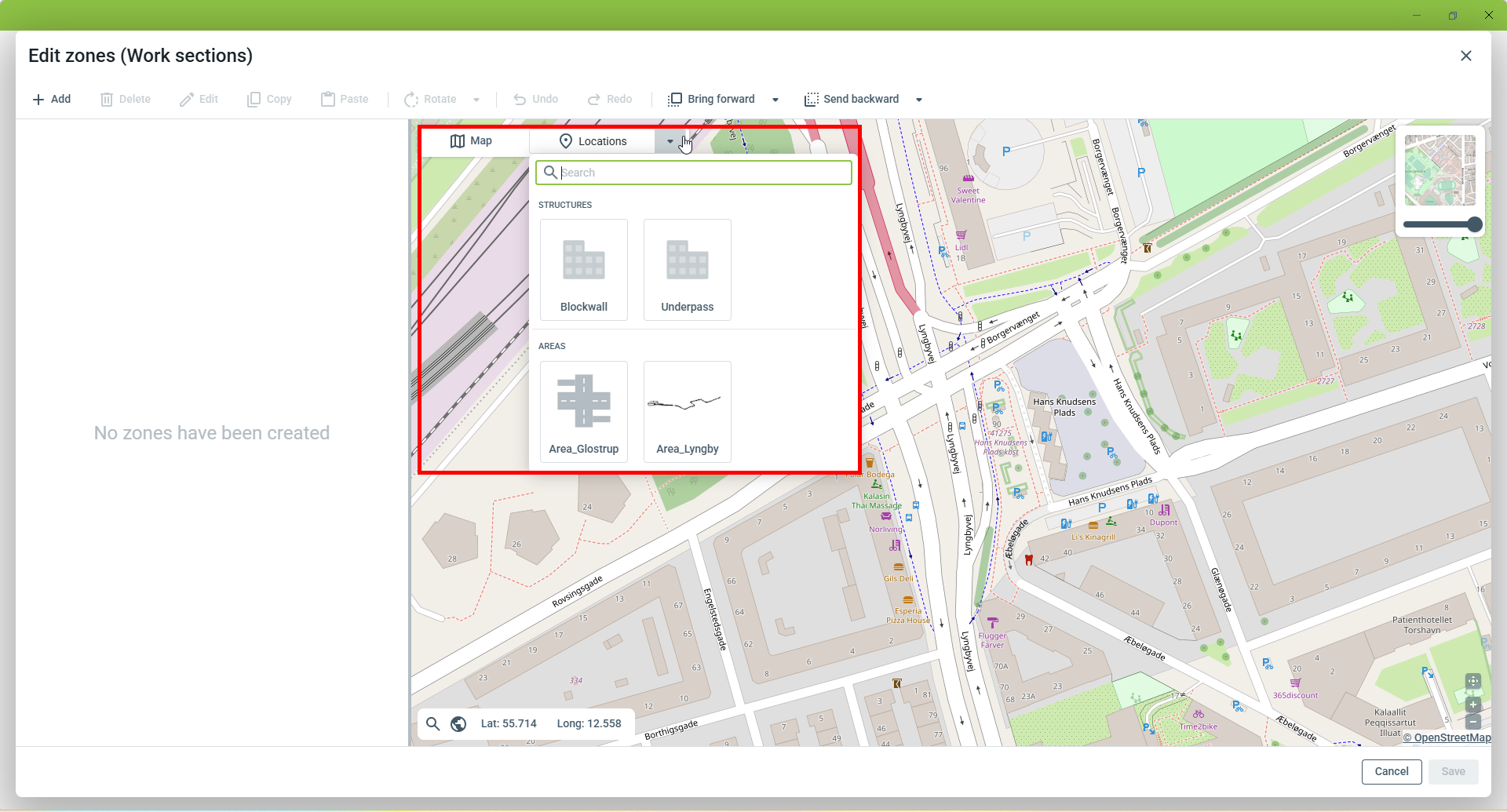

Tienes que seleccionar dónde añadir las zonas. Selecciona entre 'Mapa', 'Área' o 'Estructura' en Ubicaciones.

• Las zonas añadidas a las áreas también se pueden mostrar en el mapa.
• Las zonas creadas en una estructura solo se pueden mostrar dentro de esa estructura y NO en el mapa, áreas u otra estructura.
• Las zonas añadidas al mapa y áreas pueden tener el mismo nombre y se consideran la misma zona.
• Las zonas añadidas a una estructura pueden tener el mismo nombre dentro de la estructura y se considerarán la misma zona a través de los niveles. No puede compartir nombre con una zona del mapa/área o de otra estructura.

Cómo configurar líneas de estación

Para generar zonas basadas en líneas de estación, debes tener al menos un archivo de alineación. Lea este artículo para aprender cómo añadir archivos de alineación a los proyectos: Cómo configurar las Alineaciones

Para generar nuevas zonas utilizando líneas de estación, navega a:

Ajustes Ubicaciones Zonas Añadir Línea de estación.

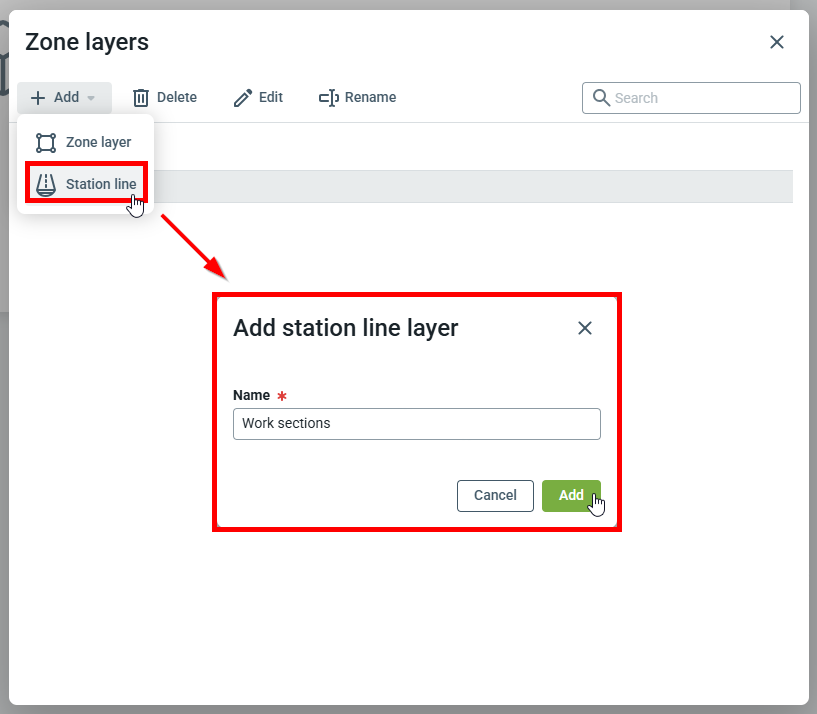

Escribe un nombre y haz clic en 'Añadir'.

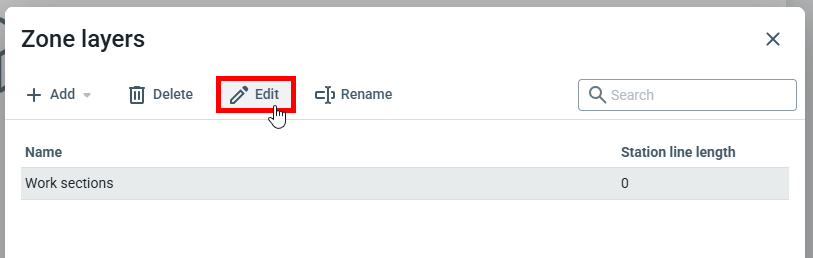

Haz doble clic en la capa de zona o selecciónala y haz clic en Editar para abrirla y comenzar a generar zonas dentro de ella.

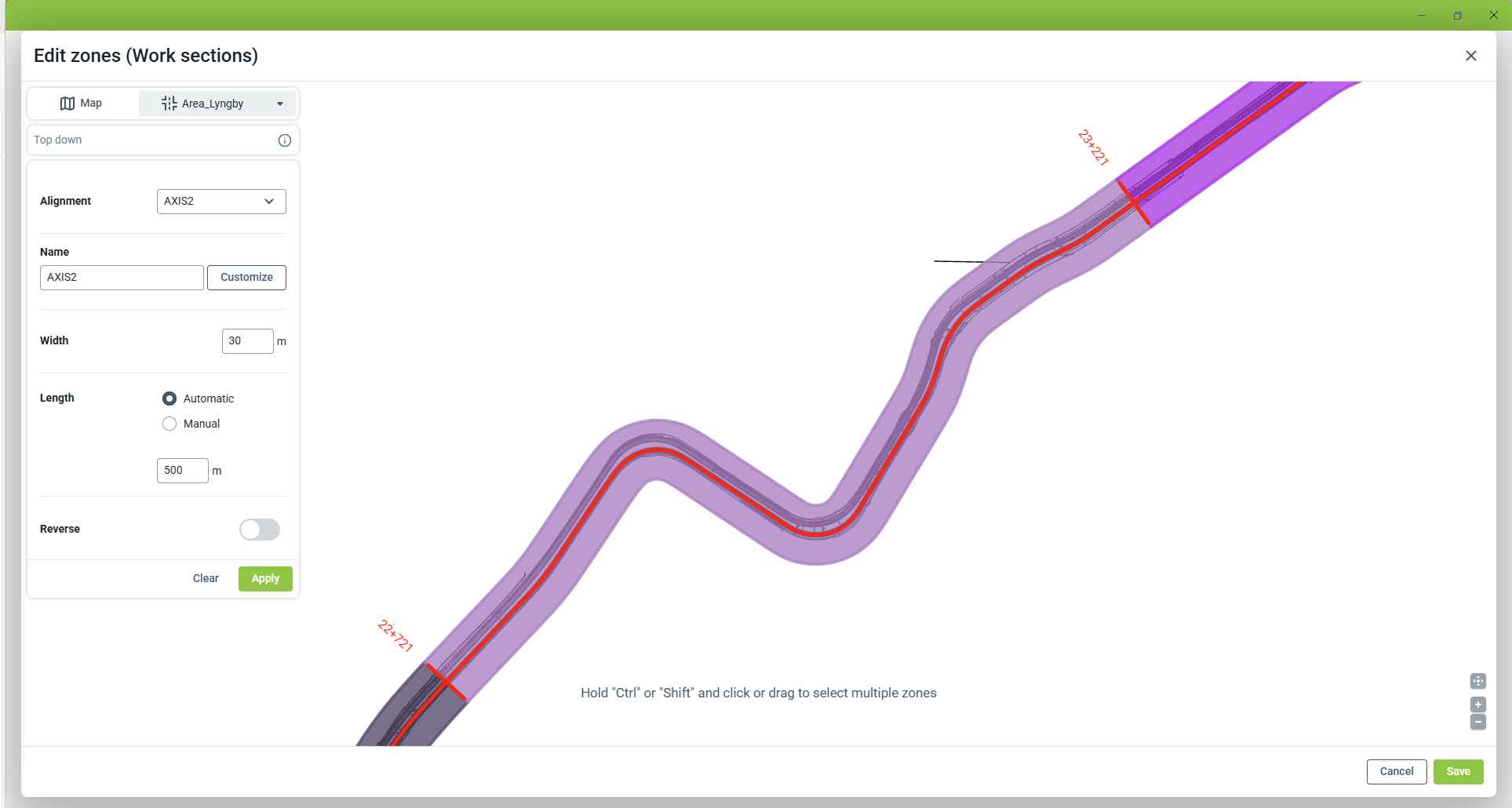

Selecciona la vista de mapa o un área con un plano.

• Alineación: Selecciona una línea de un archivo de alineación.
• Nombre: Selecciona un prefijo para nombrar las zonas. Las zonas se nombrarán con el prefijo y con el inicio y el fin del incremento de estación.
  • Personalizado: Introduce un prefijo + un valor inicial y los intervalos
• Anchura: Ingresa la anchura total para todas las zonas creadas.
• Longitud:
  • Automático: Utiliza esta configuración para crear automáticamente zonas a lo largo de la alineación con la misma longitud (introducida a continuación en metros).
  • Manual: Usa este método para crear las zonas manualmente basadas en una estación de inicio y longitudes seleccionadas manualmente
• Reverso: Selecciona desde qué extremo se deben generar las zonas.

Haz clic en 'Aplicar' para ver las zonas generadas. Haz clic en 'Guardar' para guardar tu trabajo.

Añadir propiedades de zona

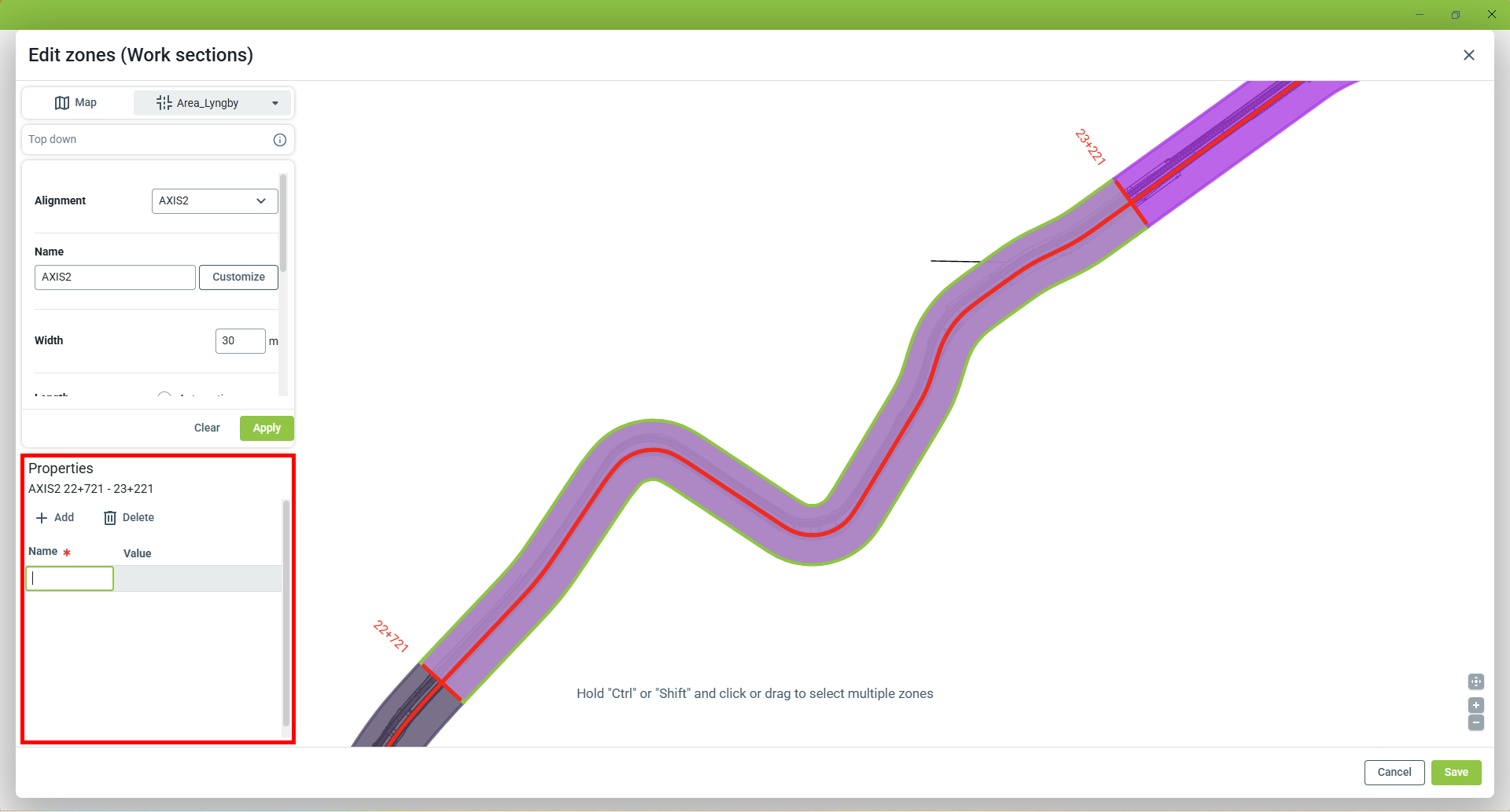

Las zonas pueden tener propiedades individuales a las que los usuarios pueden acceder cuando interactúan con ellas. Para añadir estas propiedades, haz clic en la zona cuando la edites y rellena 'Name' y 'Value' en el cuadro de diálogo correspondiente:

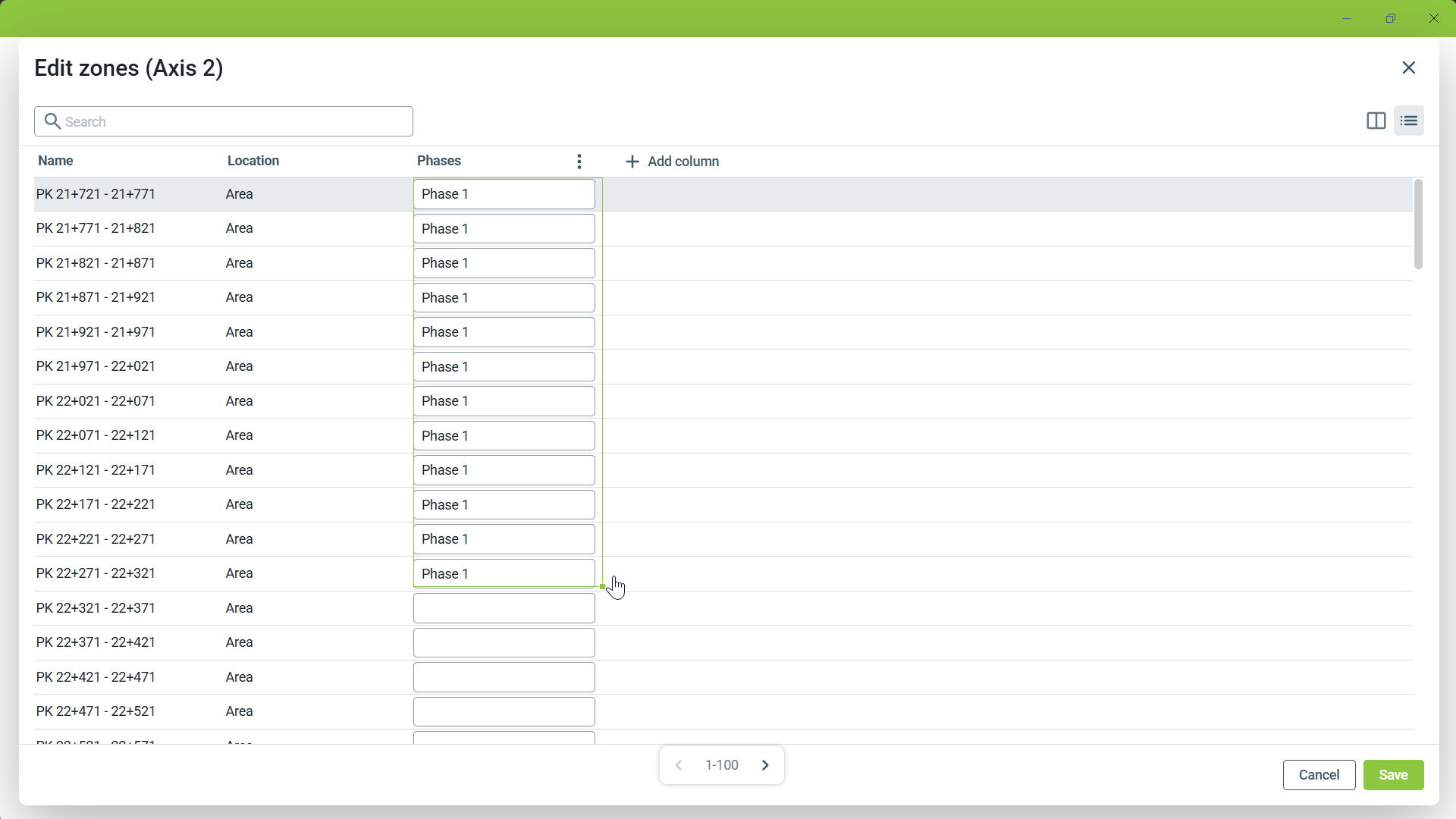

Si deseas añadir valores en masa, cambia a la vista de lista haciendo clic en . Añade una nueva columna para tu atributo, rellena un valor y arrastra hacia abajo el recuadro verde para todas las zonas que quieras completar:

Ten en cuenta que generar nuevas zonas sobrescribirá esta información.
