Este artículo explica cómo usar códigos QR para zonas, habitaciones u objetos 3D. Estos códigos QR se pueden usar en obra con Dalux Móvil para abrir rápidamente una ubicación y ver los diferentes registros en ella. Los códigos QR también pueden abrir un objeto directamente desde el modelo BIM.
Cómo configurar códigos QR para Ubicaciones
Permisos
La activación y generación de códigos QR solo la puede llevar a cabo un administrador de proyecto o administrador de Field. Todos los usuarios del proyecto pueden escanear y usar los códigos QR.
Activar códigos QR para Ubicaciones
Para activar los códigos QR para Ubicaciones, ve a
Ajustes
Ubicaciones
Añadir funciones
'Códigos QR'
Activar.
Cómo usar códigos QR con zonas
Las zonas en Dalux son creadas manualmente y dibujadas en las diversas ubicaciones en el proyecto. Al escanear un código QR generado desde una zona, Dalux Móvil abrirá automáticamente la zona y mostrará todos los registros e información guardada en la zona.
Leer más
Si quieres obtener más información sobre zonas, puedes leer este artículo: Zonas y capas de zona.
Los códigos QR se pueden generar desde las zonas creadas en los edificios del proyecto.
Para crear códigos QR desde zonas, ve a Ajustes
Ubicaciones
Códigos QR - 'Zonas'.
Esto abre una nueva ventana, donde se muestran todas las zonas del proyecto. Se pueden aplicar filtros para encontrar exactamente las zonas necesarias. Se puede seleccionar una o más zonas.
Para generar los códigos QR, selecciona una o más zonas y haz clic en Imprimir.
Ten en cuenta que si quieres imprimir solo códigos QR para las zonas de tu resultado filtrado, debes seleccionarlas de la lista antes de hacer clic en Imprimir.
Esto abrirá una nueva ventana, donde se puede personalizar y previsualizar la impresión. Es posible establecer si se incluyen etiquetas para el nombre de la zona, el nombre del nivel, el nombre del edificio y cualquier propiedad de zona personalizada creada al generar las zonas.
Ten en cuenta que solo se pueden añadir tres etiquetas en el código QR.
Se pueden imprimir todas las zonas del proyecto seleccionando 'Lista completa'
Cuando termines de personalizar los códigos QR, haz clic en 'Imprimir códigos QR' para generar un documento PDF con los códigos QR.
Cómo usar códigos QR con habitaciones
Las habitaciones en Dalux se importan automáticamente desde el modelo BIM si se usan habitaciones en el modelo.
Se pueden generar códigos QR desde las habitaciones en los edificios del proyecto.
Al escanear un código QR generado desde una habitación, Dalux Móvil abrirá automáticamente la habitación y mostrará todos los registros e información guardados en la habitación.
Para crear códigos QR desde habitaciones, ve a Ajustes
Ubicaciones
Códigos QR - 'Habitaciones'.
Si hay más de un edificio en el proyecto, selecciona el edificio para el cual quieres generar códigos QR.
Esto abre una nueva ventana, donde se muestran todas las habitaciones del edificio. Se pueden aplicar filtros para encontrar exactamente las habitaciones necesarias. Se puede seleccionar una o más habitaciones.
Ten en cuenta que si quieres imprimir solo códigos QR para las habitaciones de tu resultado filtrado, debes seleccionarlas de la lista antes de hacer clic en Imprimir.
Ten en cuenta que si quieres imprimir solo códigos QR para las habitaciones de tu resultado filtrado, debes seleccionarlas de la lista antes de hacer clic en Imprimir.
Esto abrirá una nueva ventana, donde se puede personalizar y previsualizar la impresión. Es posible establecer si se incluyen etiquetas para el número de habitación, nombre de habitación y nombre del edificio.
Ten en cuenta que solo se pueden añadir tres etiquetas al código QR.
Se pueden imprimir todas las habitaciones del proyecto seleccionando 'Lista completa'.
Cuando termines de personalizar los códigos QR, haz clic en 'Imprimir códigos QR' para generar un documento PDF con los códigos QR.
Cómo usar códigos QR con objetos 3D
Los códigos QR también pueden ser generados desde objetos 3D en el proyecto. Esto requiere configurar grupos de objetos 3D primero. Los códigos QR pueden ser generados para cada objeto 3D en el grupo de objetos 3D.
Nota: No puedes generar códigos QR para objetos 2D.
Leer más
Si quieres obtener más información sobre grupos de objetos 3D, puedes leer este artículo: Cómo crear grupos de objetos 2D / 3D.
Al escanear un código QR generado desde un objeto 3D, Dalux Móvil abrirá automáticamente el modelo 3D y ubicará el objeto 3D.
Para crear códigos QR desde objetos 3D, ve a Ajustes
Ubicaciones
Códigos QR - 'Objetos 3D'.
Primero, selecciona el grupo de objetos 3D, y si hay más de un edificio en el proyecto, selecciona el edificio para el cual quieres generar códigos QR.

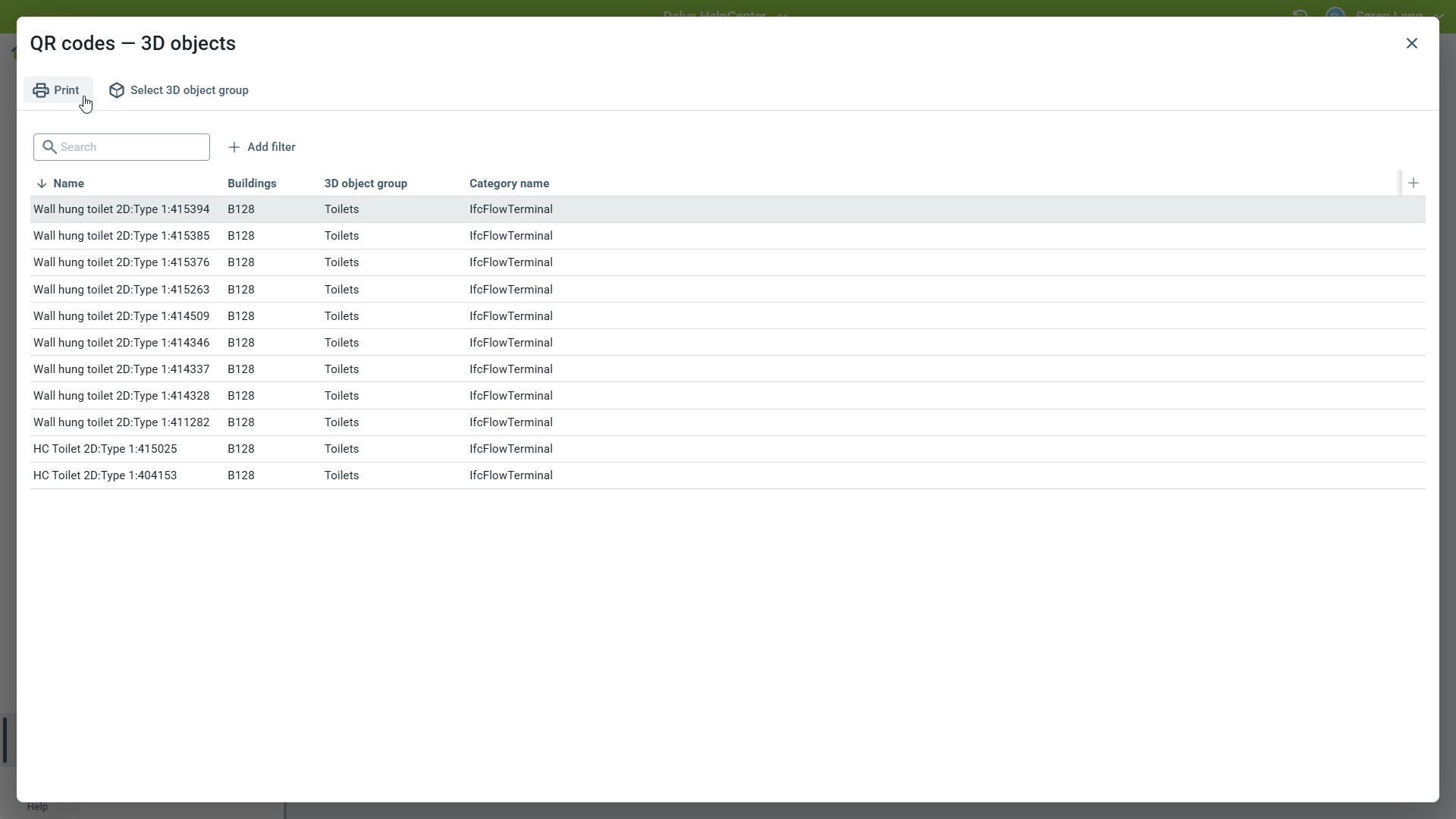

Esto abre una nueva ventana, donde se muestran todos los objetos 3D dentro del grupo de objetos 3D en el edificio. Se pueden aplicar filtros para encontrar los objetos 3D exactos necesarios. Se pueden seleccionar uno o más objetos 3D.
Para generar los códigos QR, selecciona uno o más objetos 3D y haz clic en Imprimir.
Ten en cuenta que si quieres imprimir solo códigos QR para los objetos 3D de tu resultado filtrado, debes seleccionarlos de la lista antes de hacer clic en Imprimir.
Esto abrirá una nueva ventana, donde se puede personalizar y previsualizar la impresión. Es posible establecer si se incluyen etiquetas para el nombre del edificio y varias propiedades BIM en el objeto.
Ten en cuenta que solo se pueden añadir tres etiquetas al código QR.
Cuando termines de personalizar los códigos QR, haz clic en 'Imprimir códigos QR' para generar un documento PDF con los códigos QR.
Cómo escanear códigos QR en la aplicación móvil de Dalux
Los nuevos códigos QR tendrán un logotipo de Dalux en el centro. Estos se pueden escanear con la aplicación de la cámara.
Para escanear códigos QR antiguos con Dalux Mobile, ve al menú Más en la parte inferior derecha de la pantalla.
Luego pulsa Escanear código QR. Esto abrirá el escáner de códigos QR. Cuando Dalux detecte un código QR de Dalux se abrirá automáticamente.
Ya sea un código QR hecho de zonas, habitaciones, u objetos 3D, todos se escanean desde este menú.
