Los planos adjuntos a los edificios pueden ser asignados a disciplinas o subdisciplinas. Esto agrupa los planos en una estructura de carpetas, en la visualización del edificio. Esto facilita que el personal en obra encuentre los planos que sean más relevantes.
Video
Cómo configurar disciplinas y subdisciplinas
Permisos
Las disciplinas y subdisciplinas pueden ser creadas por los administradores de proyecto, gerentes de planificación de proyectos, o usuarios con permisos para 'Editar' edificios. Cuando Box está habilitado en el proyecto, los usuarios necesitan permisos de edición tanto para Ubicaciones como para los archivos/carpetas correspondientes en Box.
Para crear y asignar planos a disciplinas y subdisciplinas, el proyecto necesita tener al menos un edificio con planos vinculados. Puedes leer más en este artículo: Cargar archivos de modelo IFC y dibujos 2D dibujos.
Las disciplinas y subdisciplinas también pueden ser creadas al crear o editar nuevos edificios para el proyecto. Las disciplinas y subdisciplinas son globales para el proyecto y, una vez creadas, pueden ser usadas en cualquier edificio del proyecto.
Empieza yendo a Ajustes
Ubicaciones
Edificios
Selecciona un edificio
Editar.
Crear disciplina y subdisciplina y configurar un solo plano
En este ejemplo, tenemos varios planos en cada piso. Cada plano pertenece a una disciplina diferente.

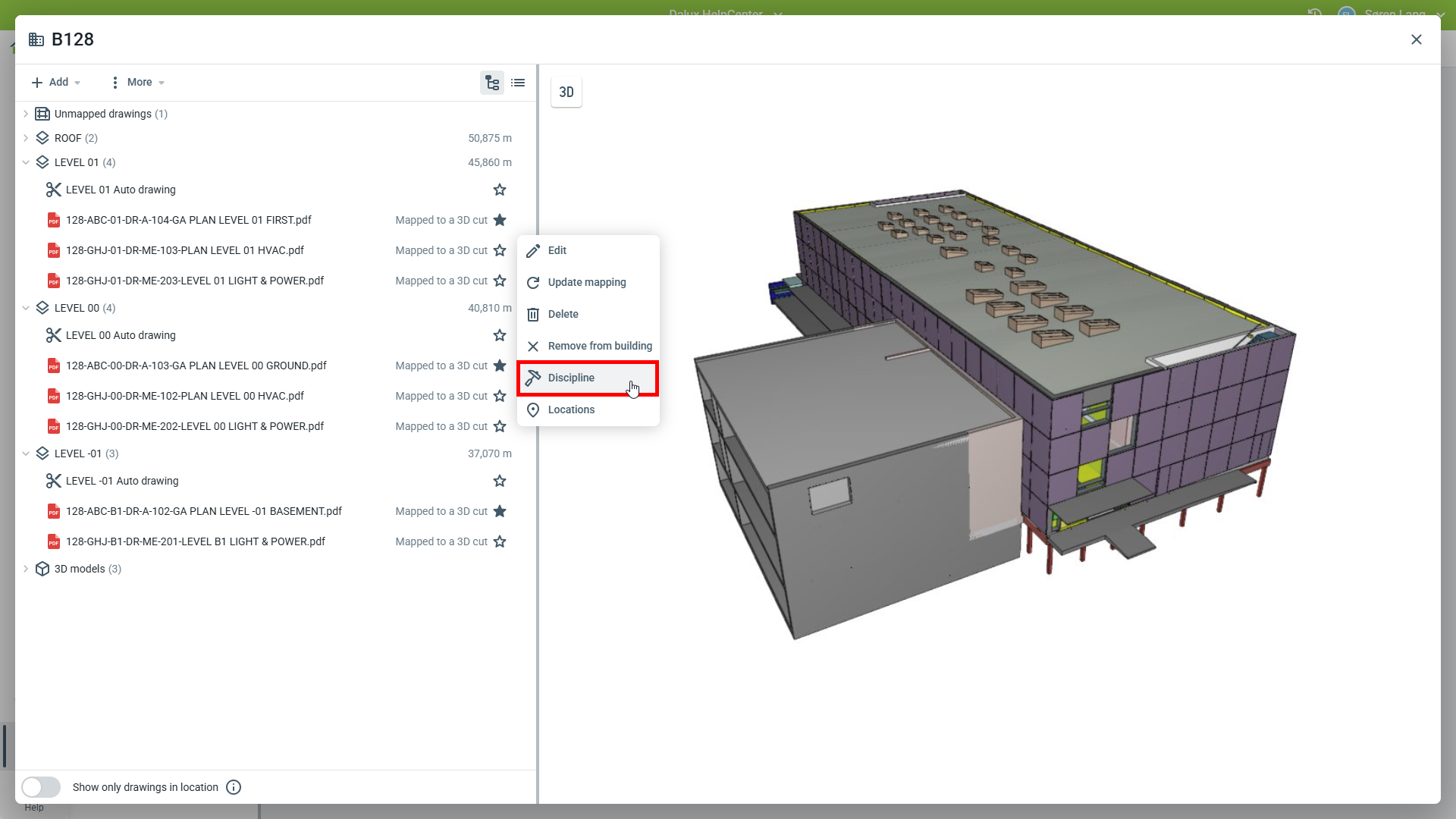

Para crear/configurar planos en disciplinas y subdisciplinas, haz clic en el icono junto a un plano y luego haz clic en
Disciplina.

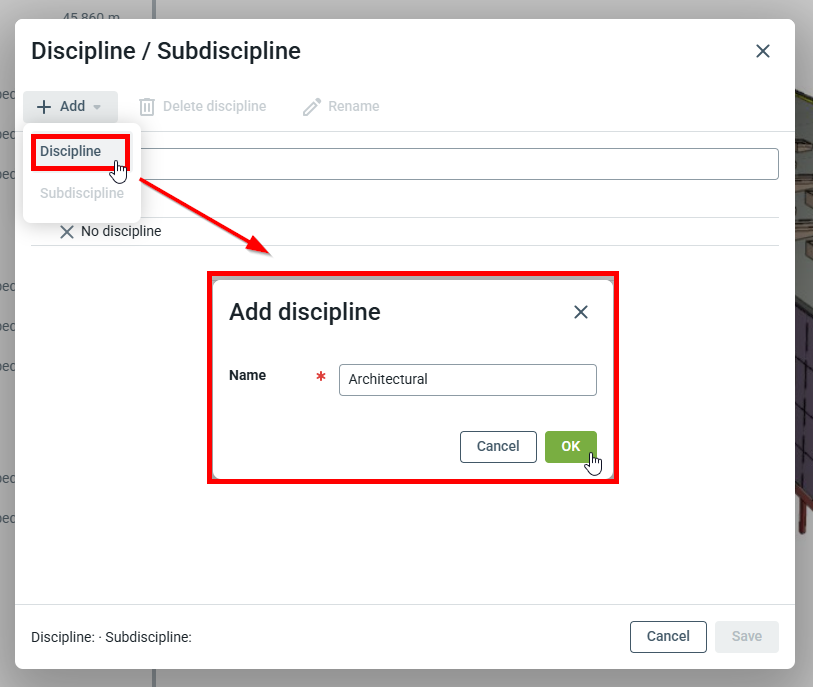

En la ventana emergente, se pueden crear disciplinas y subdisciplinas. Las subdisciplinas solo pueden ser creadas bajo las disciplinas. Para crear una nueva disciplina, haz clic en Añadir
'Disciplina'. Dale un nombre a la disciplina y haz clic en 'OK'.

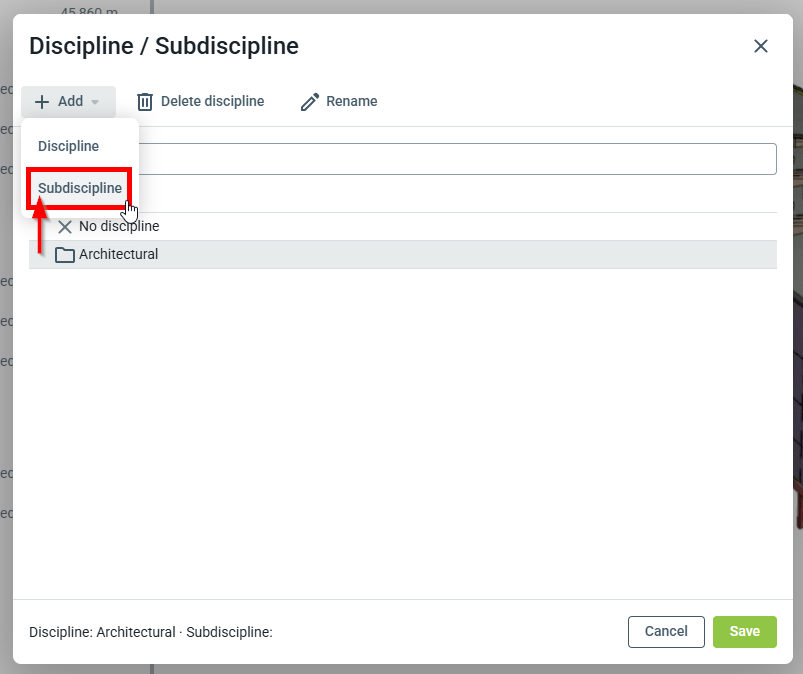

Para crear una subdisciplina:
Haz clic en una disciplina existente
Añadir
'Subdisciplina'
Dale un nombre a la subdisciplina
'OK'.

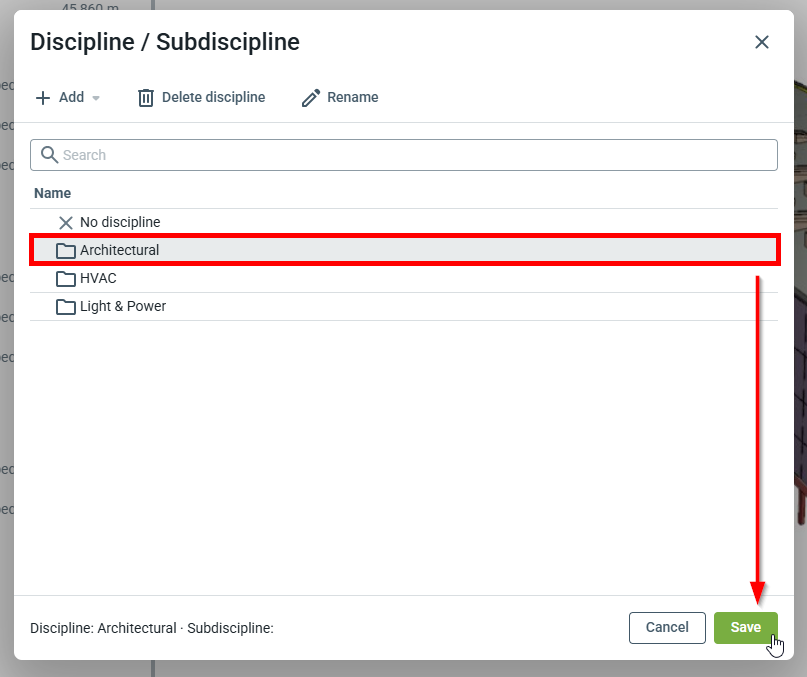

Para asignar un plano a una disciplina o subdisciplina, haz clic en una disciplina y luego en 'Guardar'.

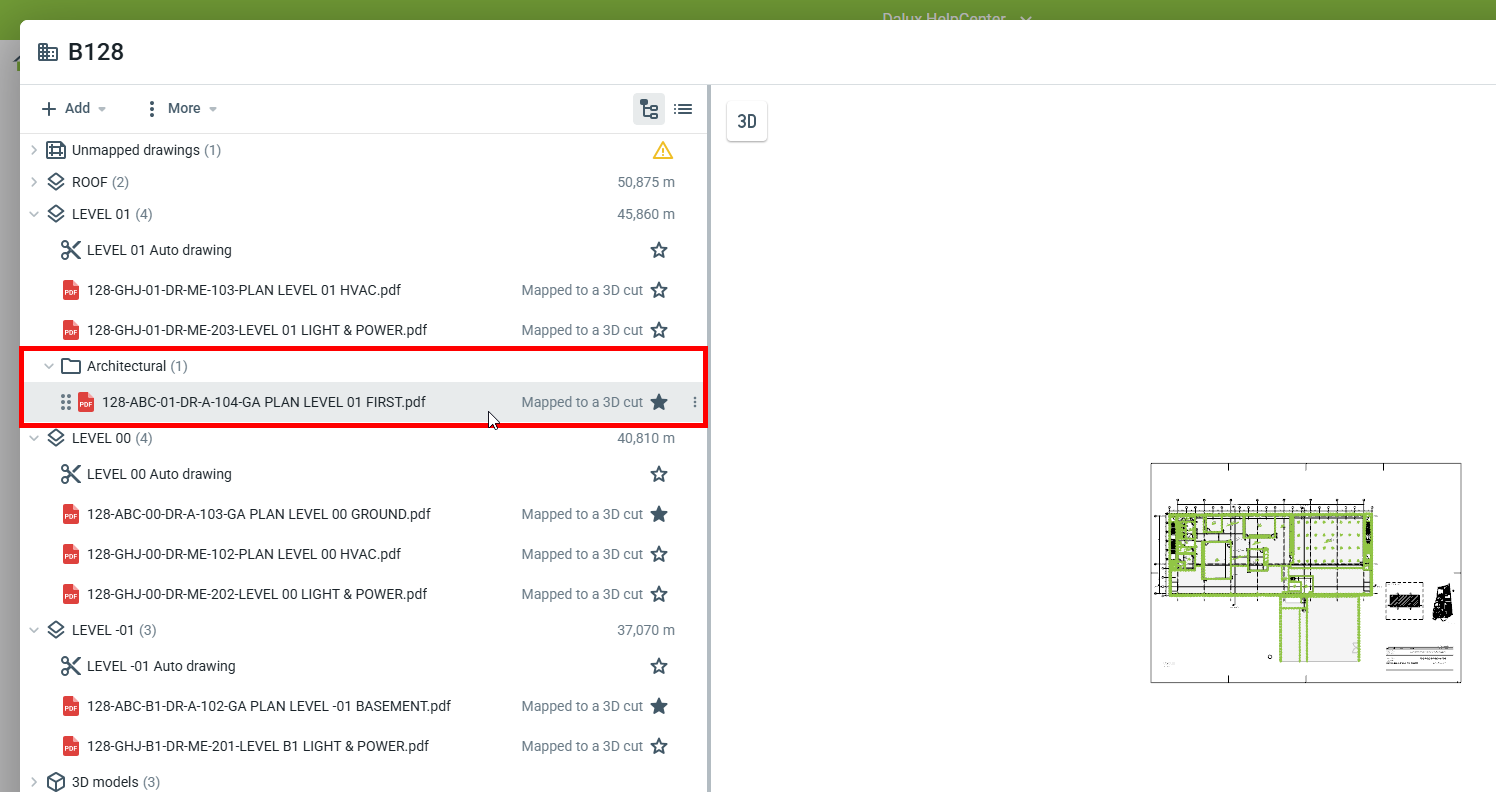

Al ver el edificio, vemos que el plano se ha establecido en la disciplina arquitectónica.
Establecer múltiples planos en una disciplina o subdisciplina

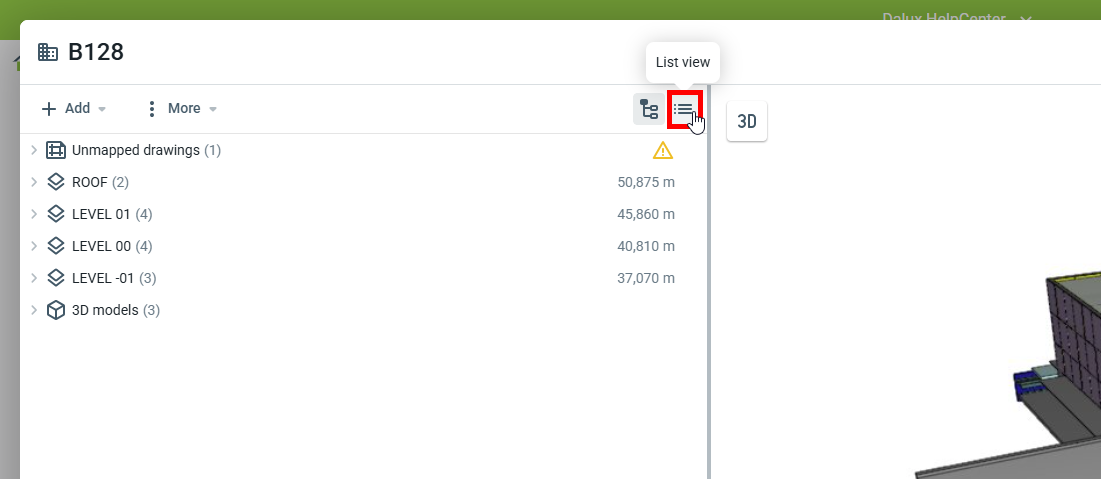

Para acelerar el proceso, puedes usar la vista de lista, haciendo clic en el icono .

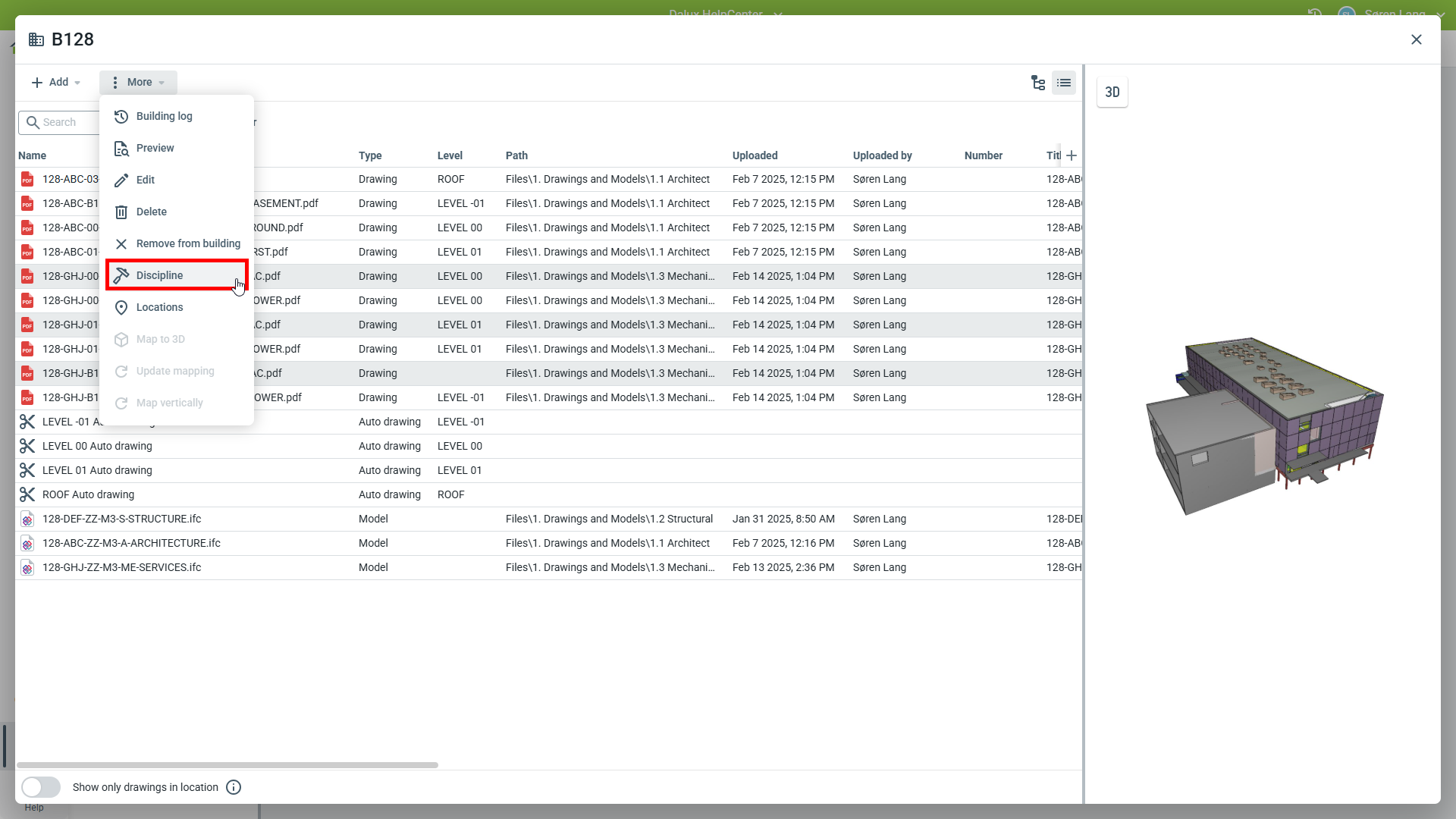

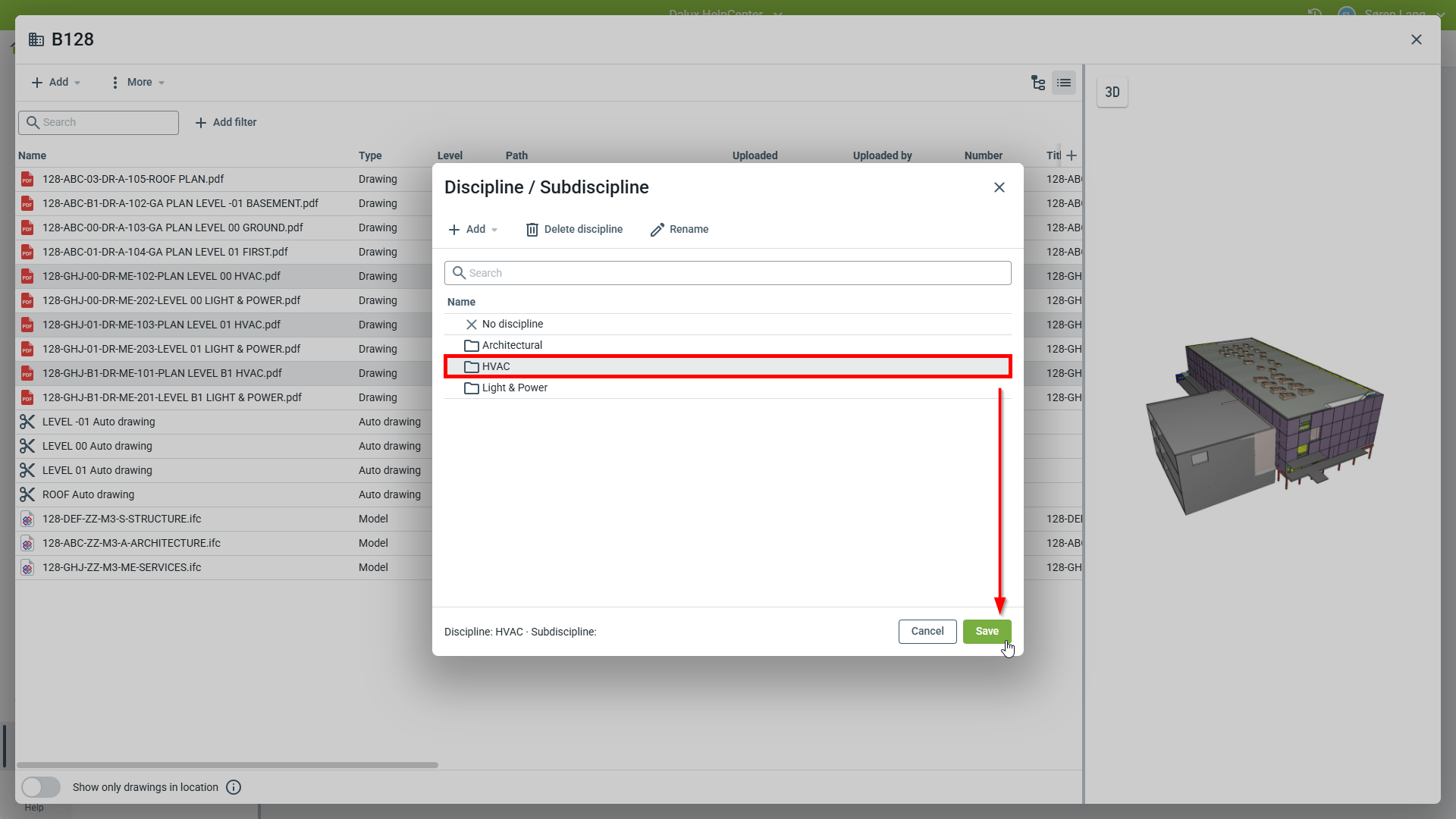

Desde la vista de lista, se pueden seleccionar múltiples planos (Shift o Ctrl-click) y establecer una disciplina o subdisciplina al mismo tiempo. Haz clic en Más
Disciplina.
Haz clic en disciplina o subdisciplina y luego haz clic en 'Guardar' para establecer los planos seleccionados.
Ver los planos en el módulo de Ubicaciones

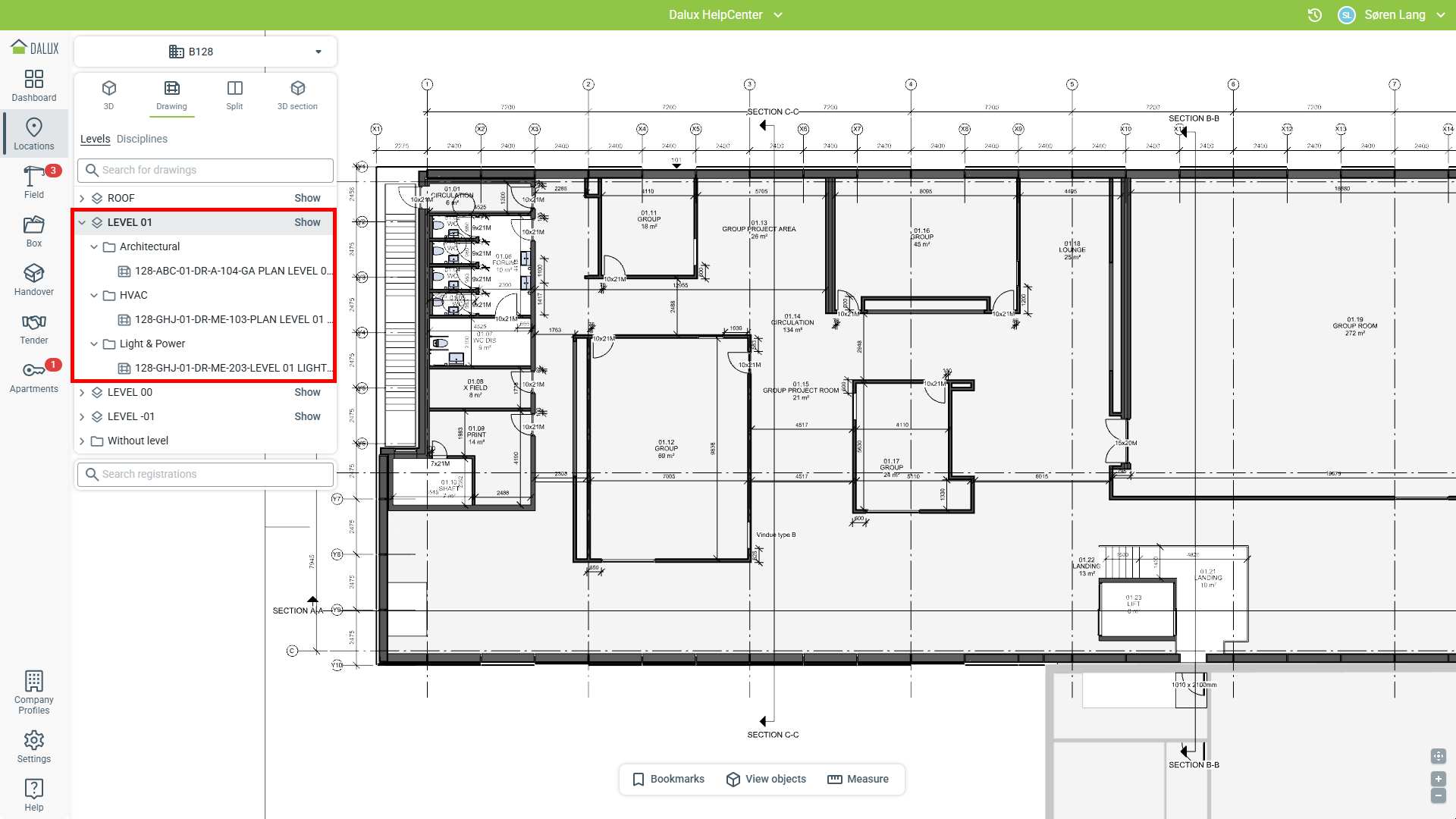

Al visualizar el edificio en el módulo de Ubicaciones, los planos ahora se ordenarán en carpetas para cada disciplina. Esto se muestra tanto en el ordenador como en el móvil. Esto se ve yendo a
Ubicaciones y seleccionando el edificio.

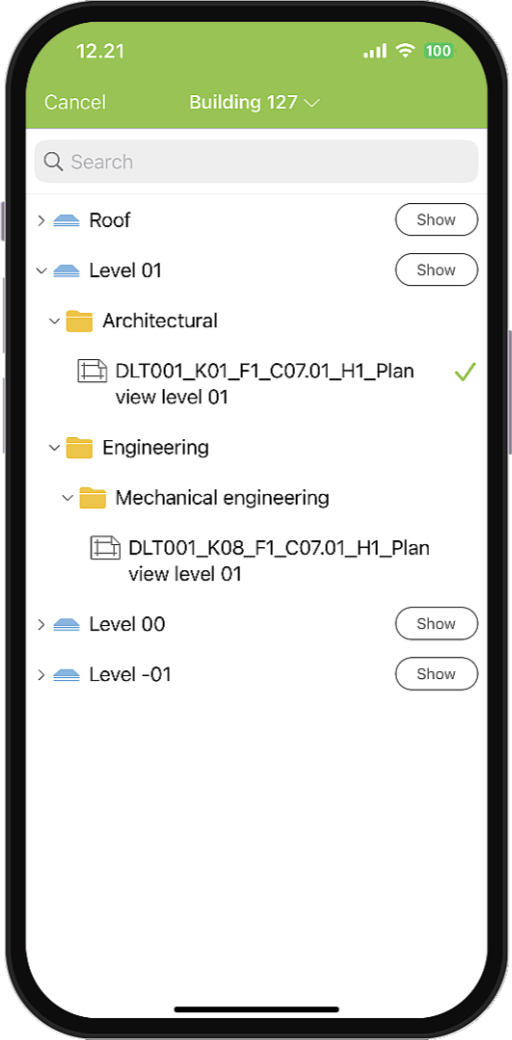

En el móvil, las carpetas de disciplina y subdisciplina también se ven en Ubicaciones.
Eliminar planos y eliminar disciplinas o subdisciplinas
Para eliminar disciplinas o subdisciplinas, ve a
Ajustes
Ubicaciones
Edificios
Selecciona un edificio
Editar.
Selecciona un plano en el edificio y haz clic en el icono junto al nombre del plano, luego haz clic en 'Disciplinas':

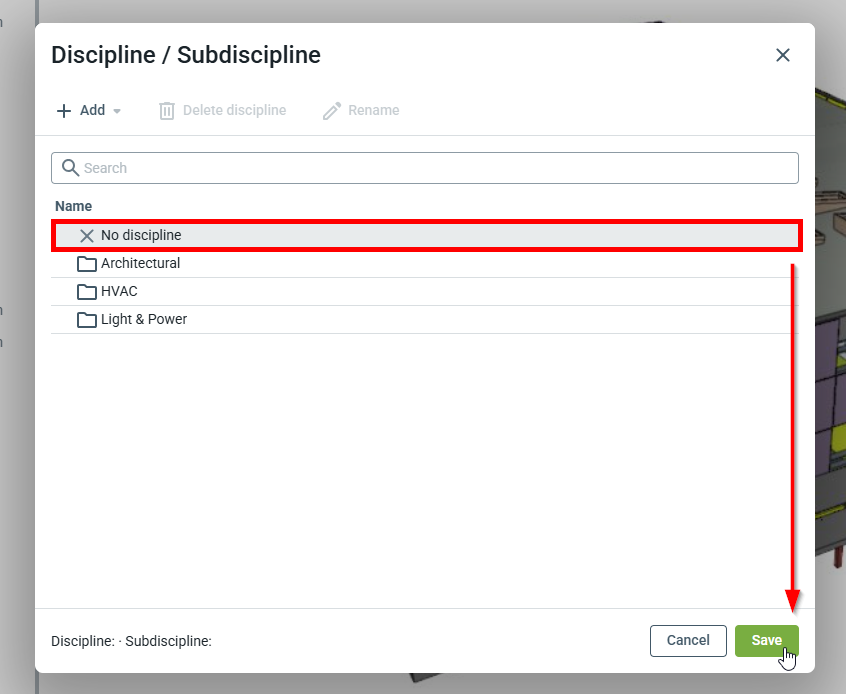

Para eliminar un plano de una disciplina o subdisciplina específica, haz clic en Sin disciplina y luego en 'Guardar'.

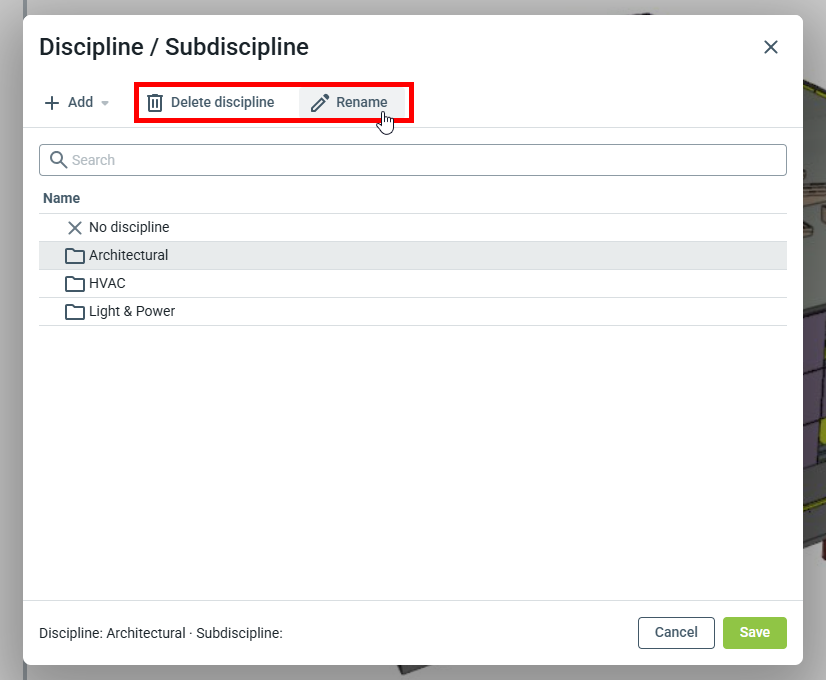

Para renombrar o eliminar una disciplina o subdisciplina específica, haz clic en ella, y luego haz clic en Eliminar disciplina o
Renombrar.
Nota: Renombrar o eliminar no cambia los datos en los planos existentes. Esto significa que los planos tienen que desasignarse o asignarse a una disciplina diferente/renombrada nuevamente.
Una disciplina no puede ser eliminada a menos que todas sus subdisciplinas se hayan eliminado primero.
