Las revisiones de documentos y planos son comunes en la construcción. Este artículo explica cómo comparar dos versiones del mismo documento PDF, plano o modelo directamente en Dalux.
Comparar dos versiones de un documento PDF
Si tienes múltiples versiones de un documento PDF en Box, puedes comparar estos archivos directamente en Dalux para detectar cualquier cambio.

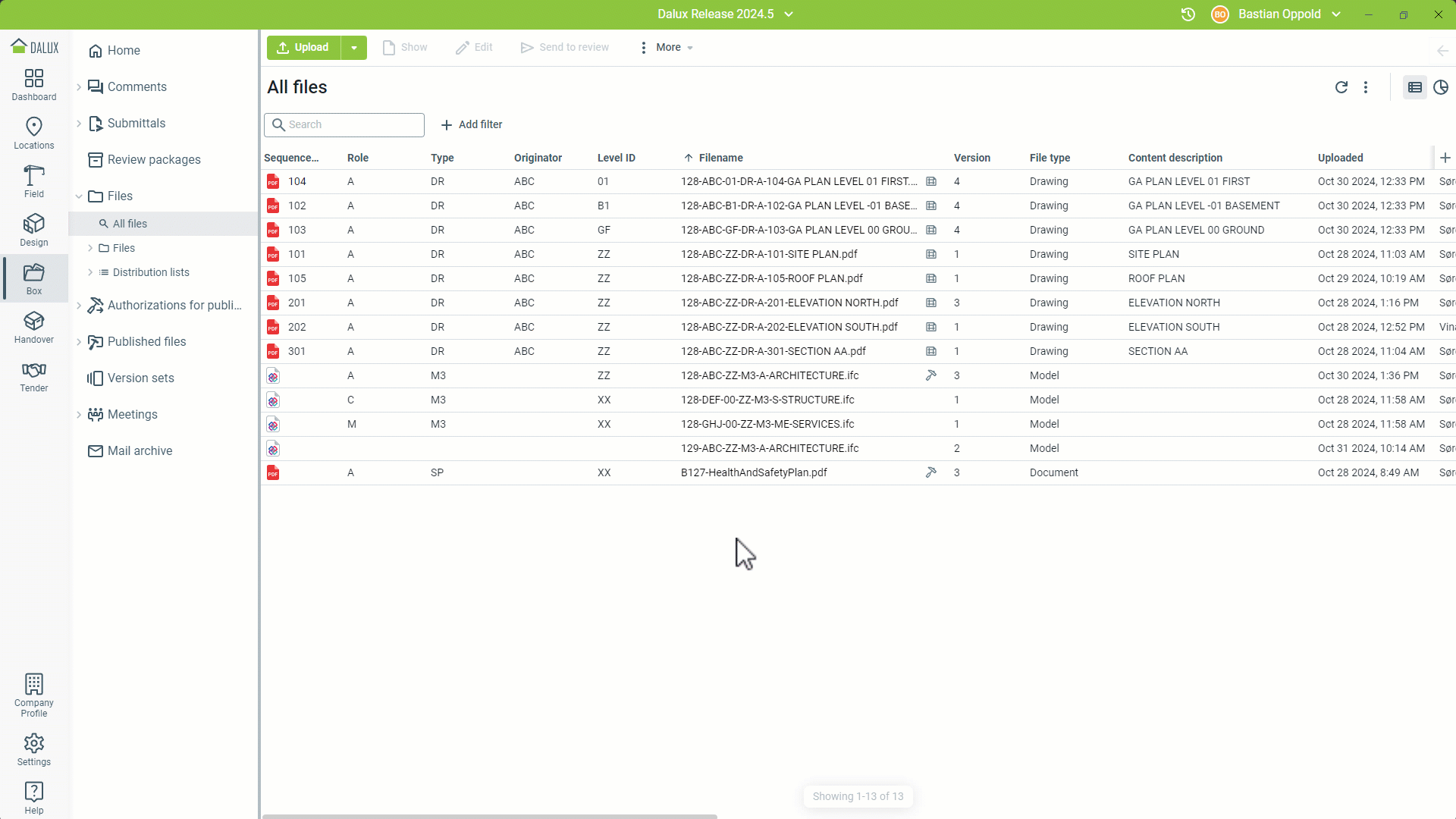

Abrir cualquier documento en Box que cumpla con estos criterios y hacer clic en Comparar versiones. Hacer esto abrirá la versión actual y la versión previa de ese documento.
Puedes cambiar las versiones que deseas comparar, haciendo clic en el selector en la parte superior de los documentos.
Desplazarse a través de un documento de varias páginas o hacer zoom en el documento se realiza simultáneamente para ambas versiones, para que siempre puedas comparar la información correcta.
Si deseas comparar diferentes partes en las versiones, activa el candado en la parte inferior para desincronizar ambas versiones. Luego puedes navegar a través de las versiones de forma independiente. Activa el candado nuevamente para sincronizar las versiones de nuevo.
Comparar dos versiones de un plano
Si el proyecto tiene Dalux Box Pro, es posible comparar dos versiones del mismo plano directamente en Dalux. Para hacerlo, abre un plano con más de una versión cargada.

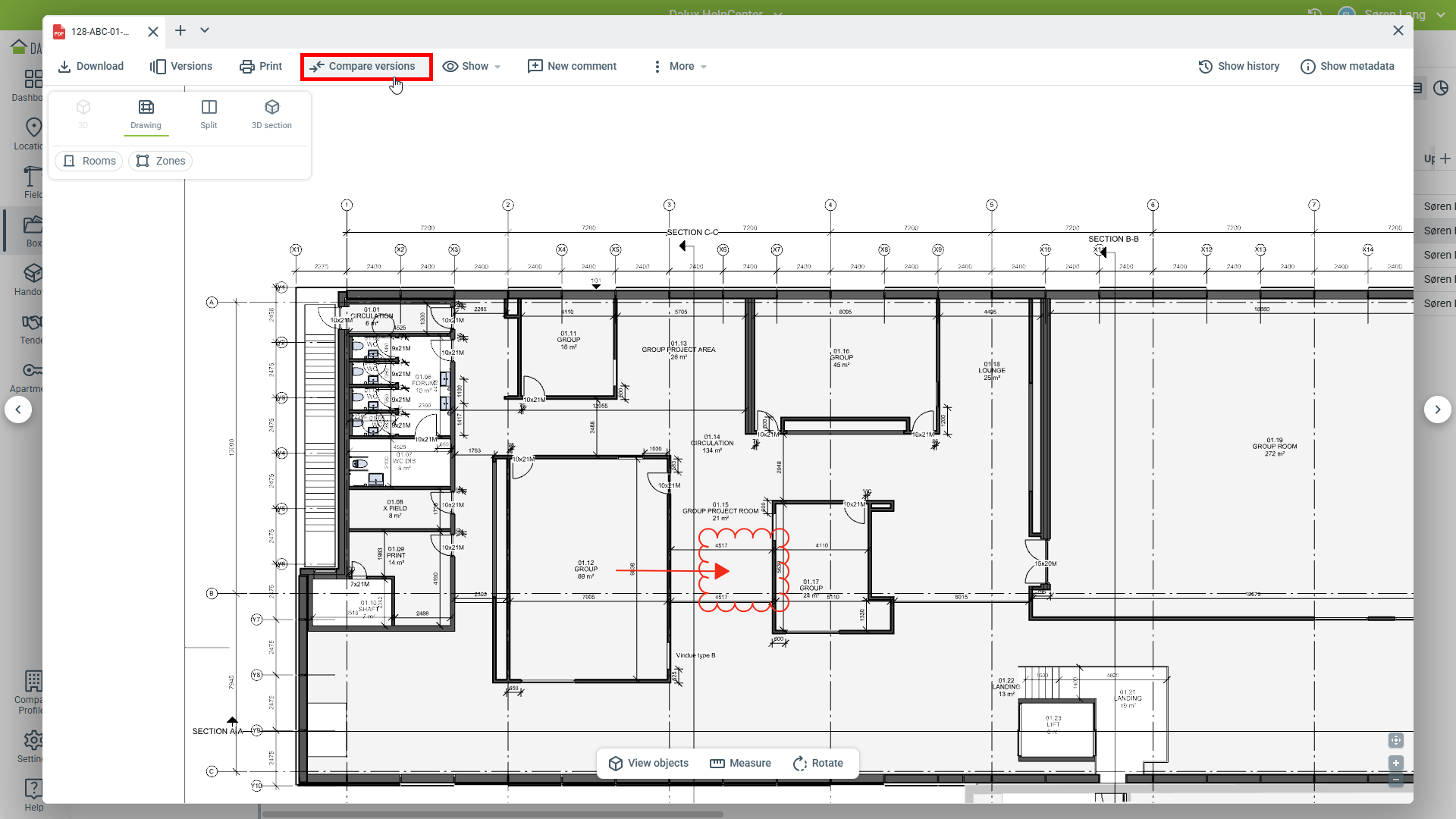

Luego haz clic en Comparar versiones.

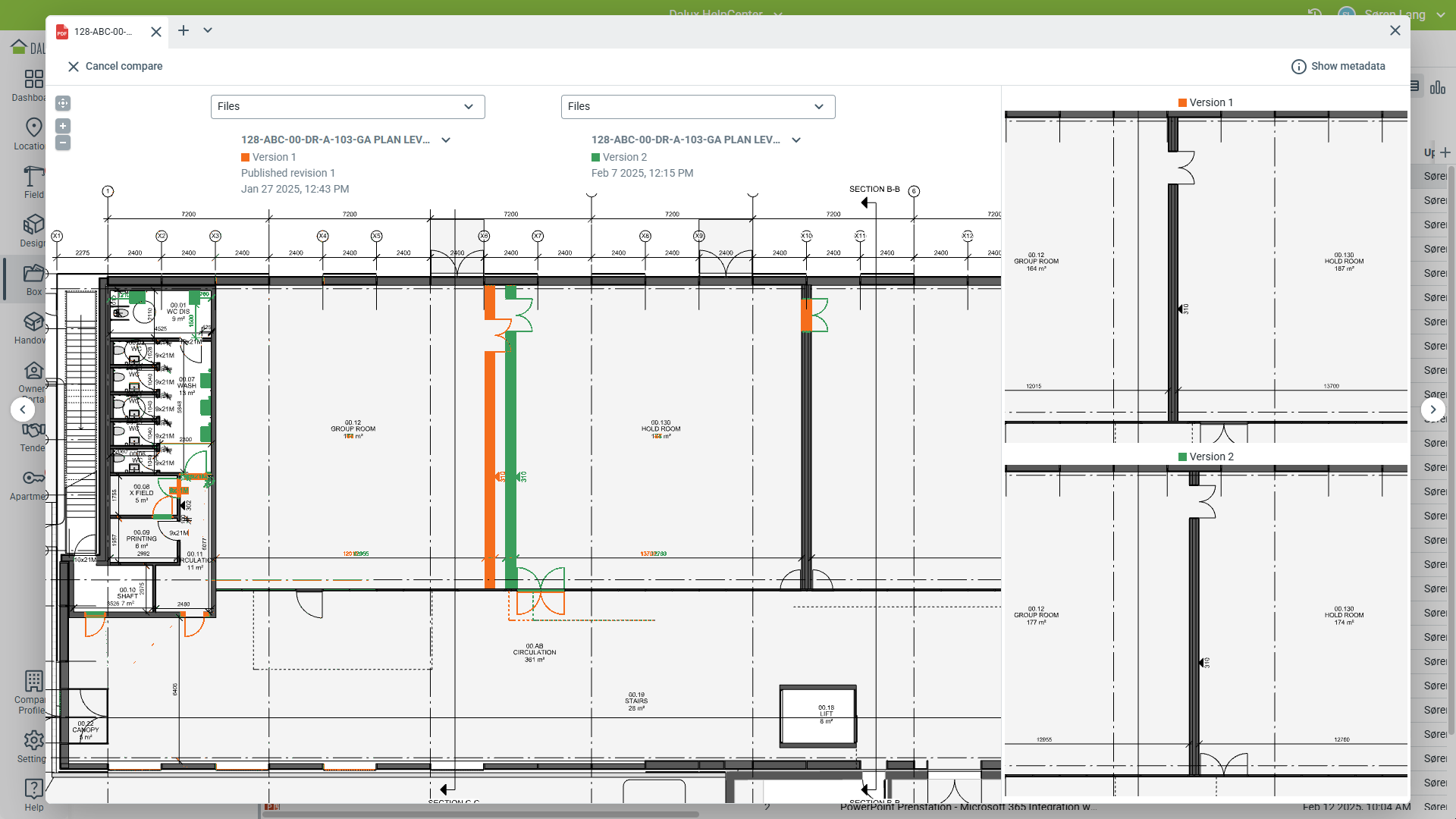

Dalux abrirá por defecto las dos últimas versiones y las comparará. La versión más nueva es verde y la anterior es naranja.
Cambia la versión haciendo clic en el botón desplegable junto a cada versión.
Los cambios entre las versiones pueden verse fácilmente, con la adición de líneas naranjas o verdes. Los colores representan las versiones seleccionadas del plano. Si no hay cambios entre las versiones, no hay cambio de color.
Alinear planos
Si los planos no están alineados, normalmente es porque se crearon con distintos ajustes de PDF.
Puedes alinearlos manualmente; la alineación no se guarda en el plano y debe realinearse la próxima vez que compares los planos.

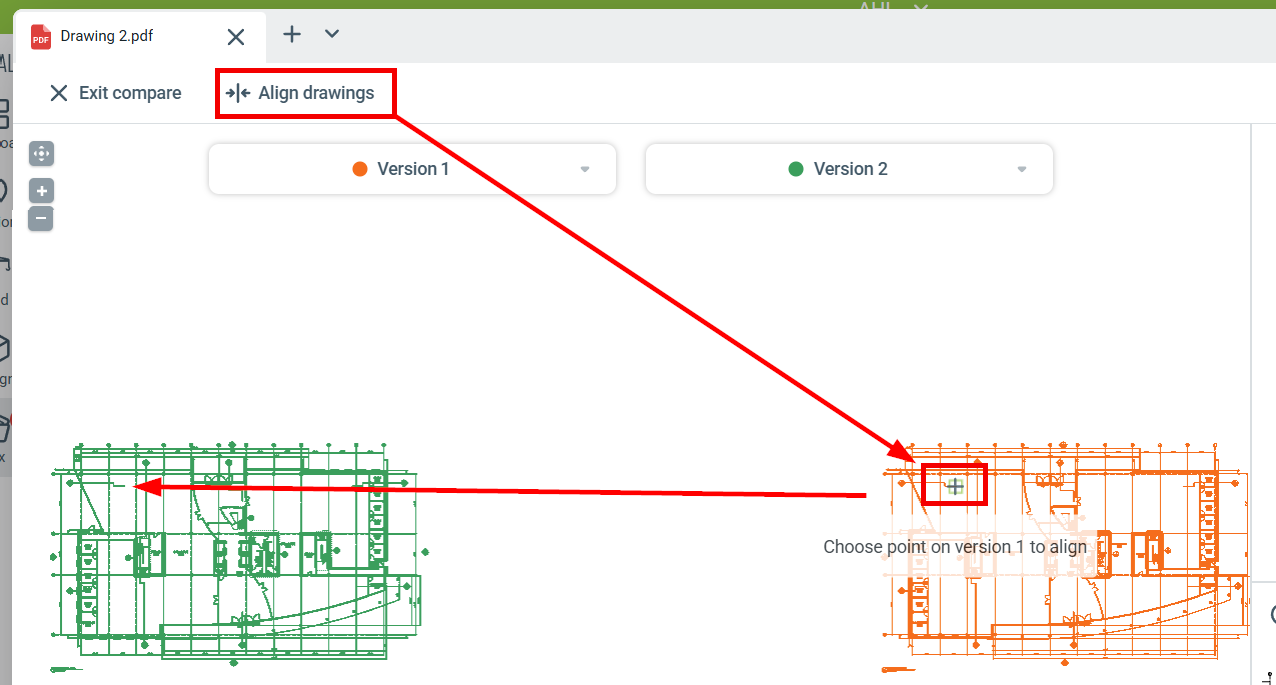

Haga clic en Alinear dibujos
"Seleccione un punto en la versión anterior"
"Seleccione el mismo punto en la versión más nueva"
Comparar versiones de modelos en la aplicación de escritorio de Dalux
Información técnica
Para comparar tus modelos 3D, necesitarás usar la aplicación de escritorio de Dalux en tu ordenador. Comparar modelos no está disponible en el navegador web. Puedes leer más sobre cómo descargar la aplicación aquí: Descargar la aplicación de escritorio de Dalux
Leer más
Si desea obtener más información sobre cómo comparar modelos en Design, lea este artículo: Cómo usar Design.
Encuentra el edificio en
Ajustes
Ubicaciones
Edificios o localiza los archivos del edificio en
Box.
Solo puedes comparar modelos con dos o más versiones.

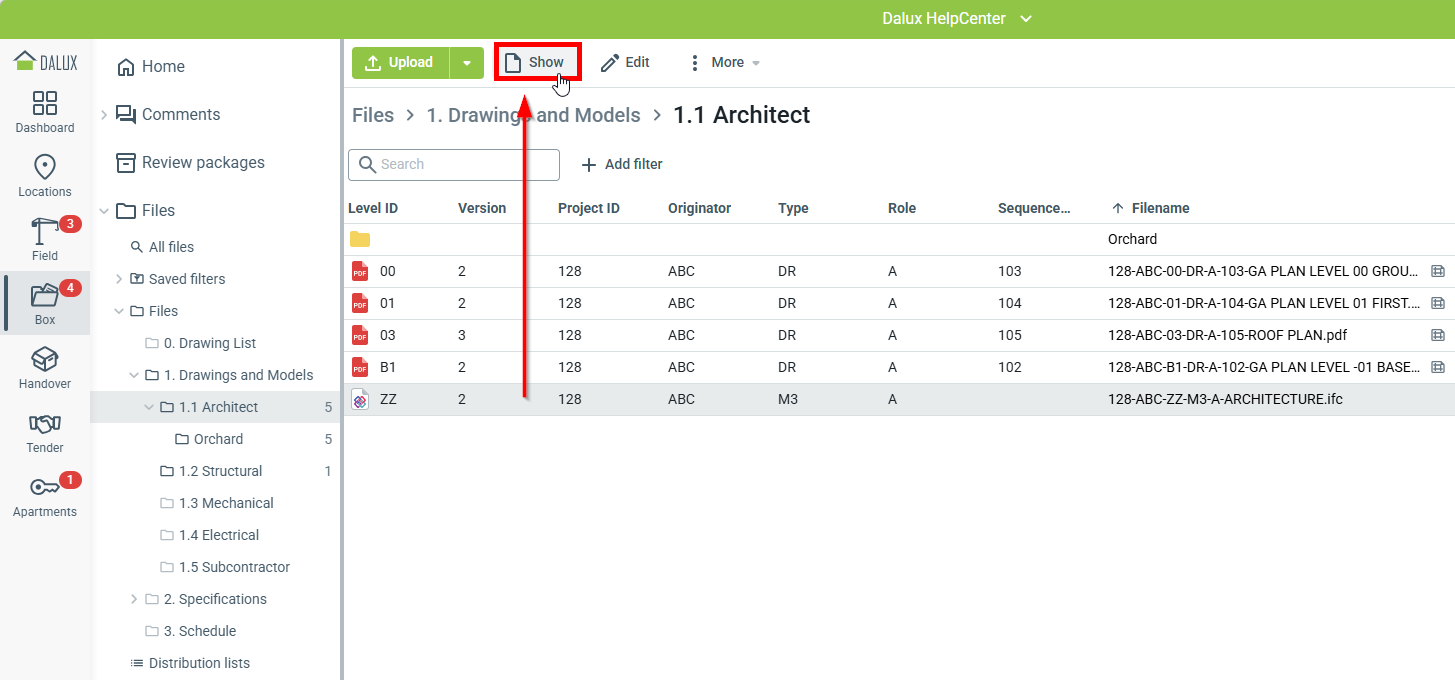

Selecciona el modelo que deseas comparar y luego haz clic en Mostrar.
Esto abre el modelo, y luego puedes hacer clic en Comparar versiones.

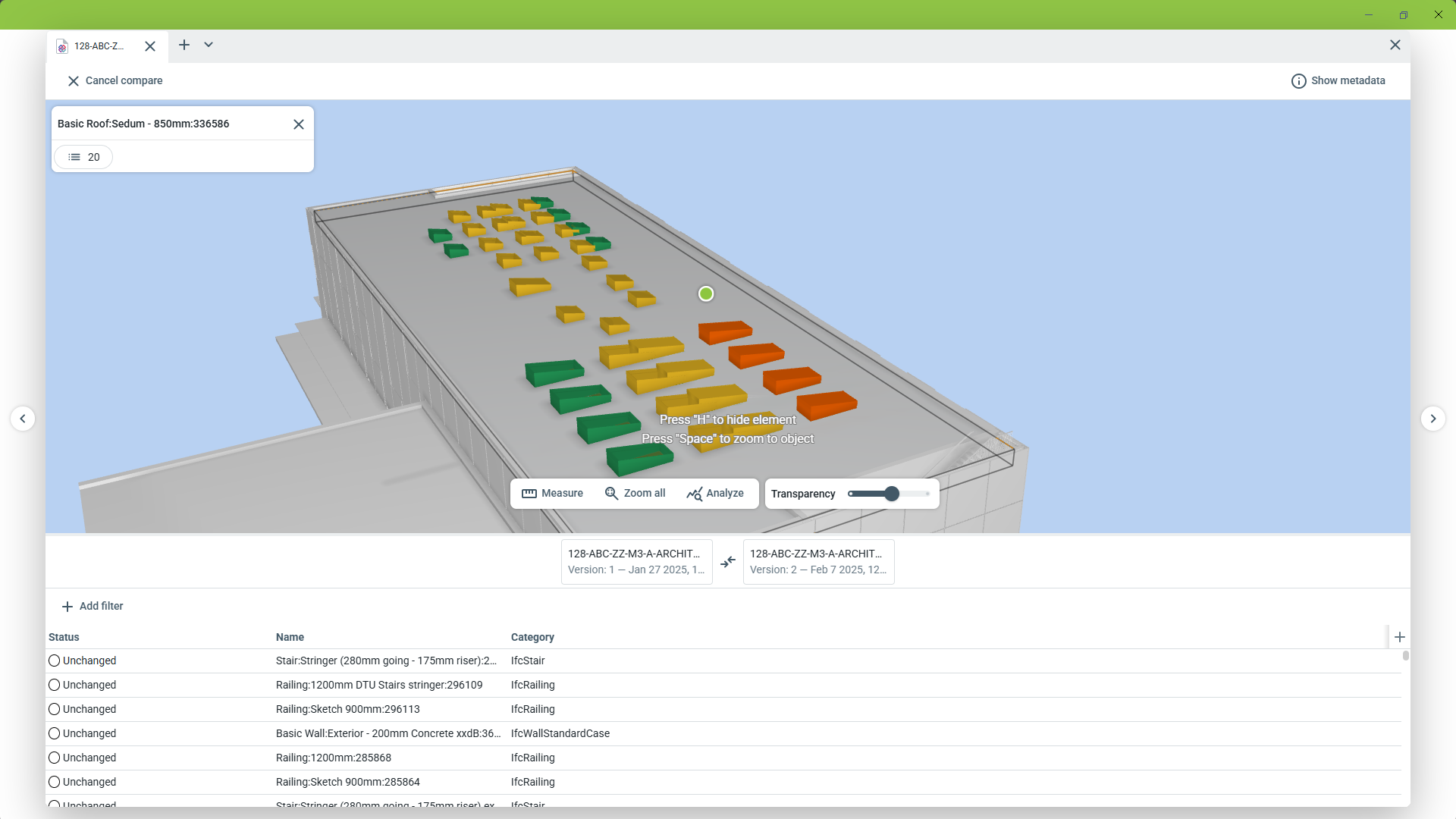

Ahora puedes comparar las diferentes versiones de los modelos. En la parte inferior de la ventana, puedes cambiar qué versiones deseas comparar.

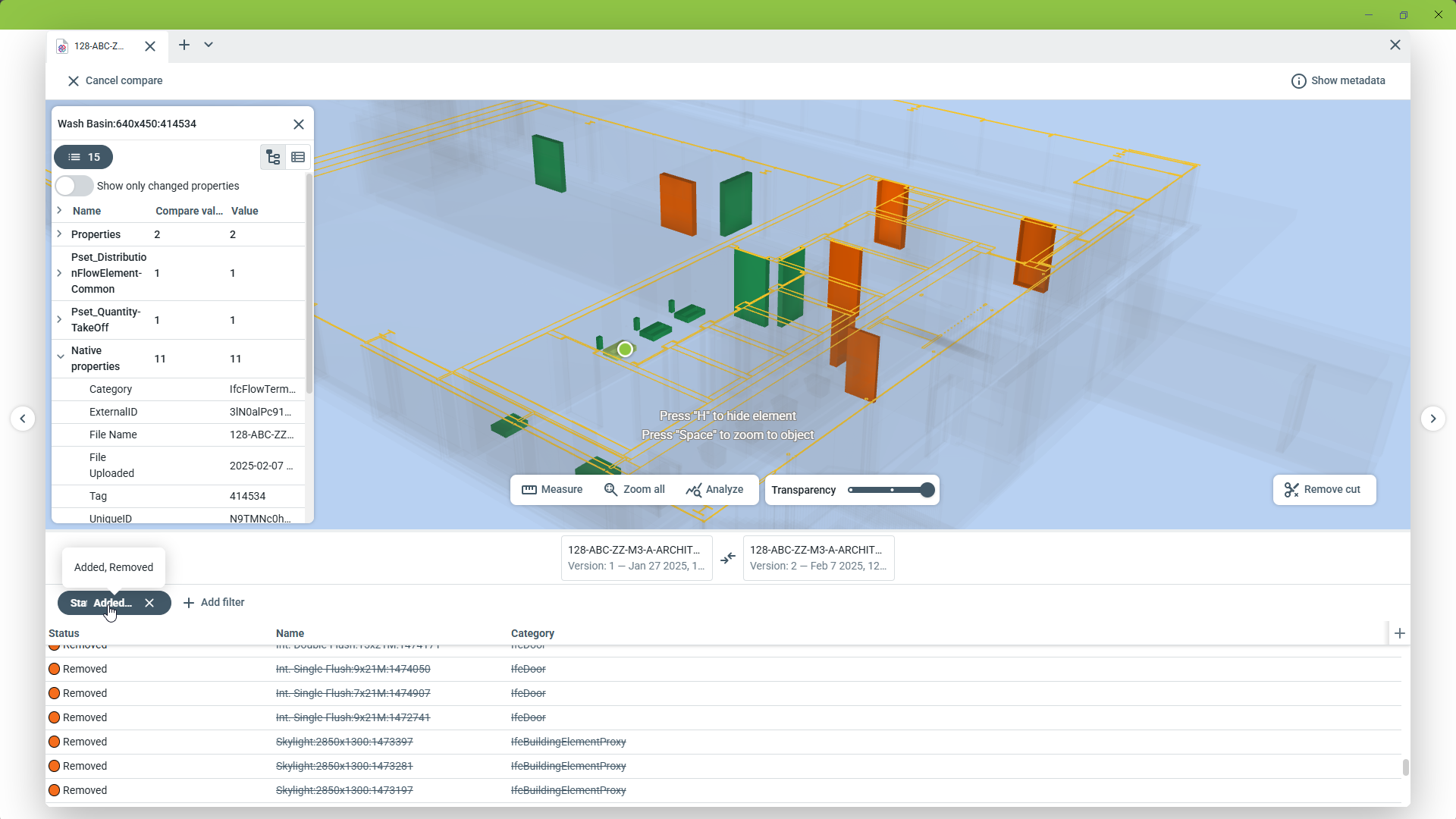

Puedes usar la vista de lista en la parte inferior para crear filtros, o hacer clic en objetos para ver qué propiedades han cambiado.
