Das Modellvalidierungstool ermöglicht es Benutzern, Anforderungen für Kollisionen und Abstände zwischen Objekten in ihren Gebäudemodellen festzulegen, ohne auf Rückmeldungen einer zweiten Partei warten zu müssen. Benutzer mit Zugriff können Modelle selbst bewerten, indem sie die Funktion nutzen.
Das Tool ermöglicht es, zu analysieren, ob Objekte die Kollisionen- und Abstandsanforderungen für das Projekt erfüllen, indem diese auf das Modell in Dalux angewendet werden, und liefert Benutzern sofort die Informationen, die sie benötigen, um entweder:
- Nehmen Sie die notwendigen Änderungen in der Modellierungssoftware vor
- Mit anderen Projektteilnehmern zusammenarbeiten, indem Sie Objekte kommentieren, die die Anforderungen nicht erfüllen
- Entscheiden Sie sich, das Problem mit Kollisionen/Abständen zu ignorieren, wenn es nicht relevant ist
Technische Informationen
Ergebnisse der Modellvalidierung sind im Browser sichtbar, wenn 'Automation' von einem Projektadministrator aktiviert ist.
Aktive Prüfungen erfordern die Dalux-Desktop-App.
Wie man Modellvalidierung für Prüfungen nutzt
Um die Funktion zu nutzen, gehen Sie zu Design
Gebäude auswählen
Dateibereich auswählen
Modellvalidierung.
Sie können Prüfungen ausführen, die von Ihrem Projektadministrator, dem Gruppenadministrator oder Ihnen selbst eingerichtet wurden.
Um zu erfahren, wie Sie Prüfungen selbst einrichten, lesen Sie diesen Artikel: So richten Sie die Modellvalidierung ein

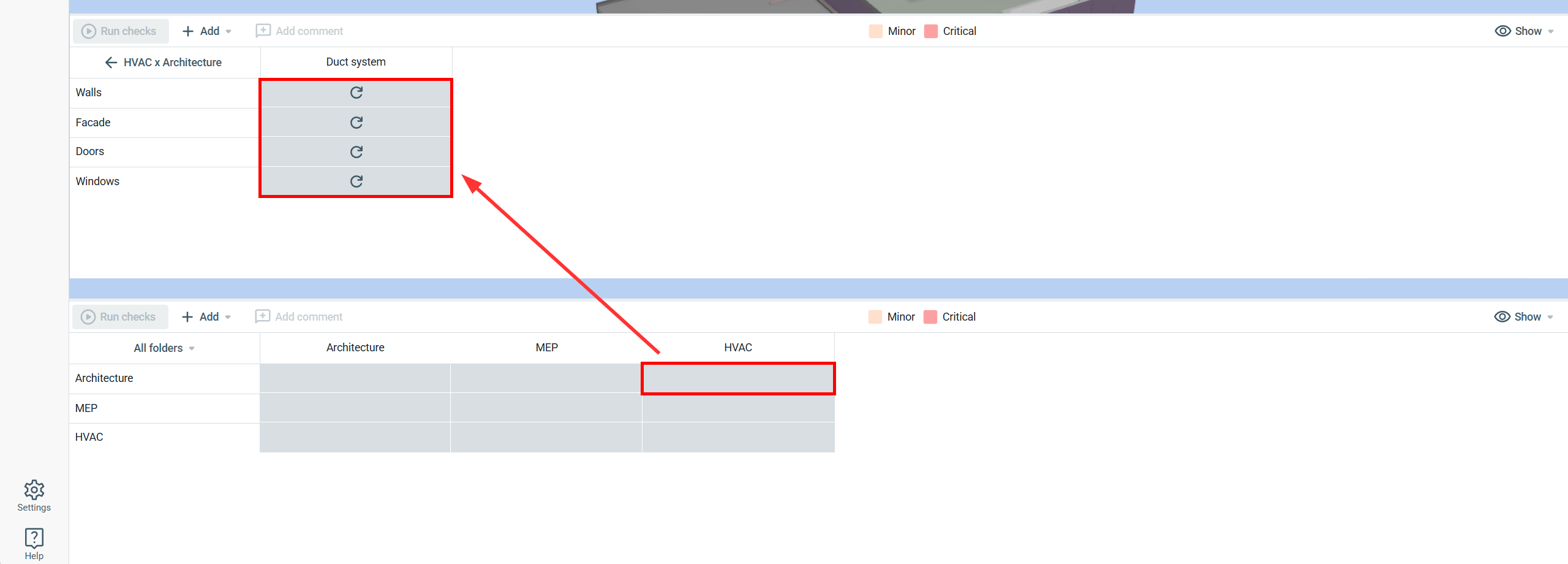

Sie können schnell alle verfügbaren Prüfungen durchführen, indem Sie auf Prüfungen ausführen klicken. Um spezielle Prüfungen auszuführen, klicken Sie auf die Zelle in der Validierungsmatrix und wählen dann die Zelle der spezifischen Objektgruppen.
Hinweis
Wenn sie von Ihrem Projektadministrator eingerichtet wurden, können Prüfungen für das ausgewählte Gebäude automatisch ausgeführt werden, wenn neue Modell-Dateien mit dem Gebäude verknüpft werden oder wenn vorhandene Modell-Dateien aktualisiert werden.

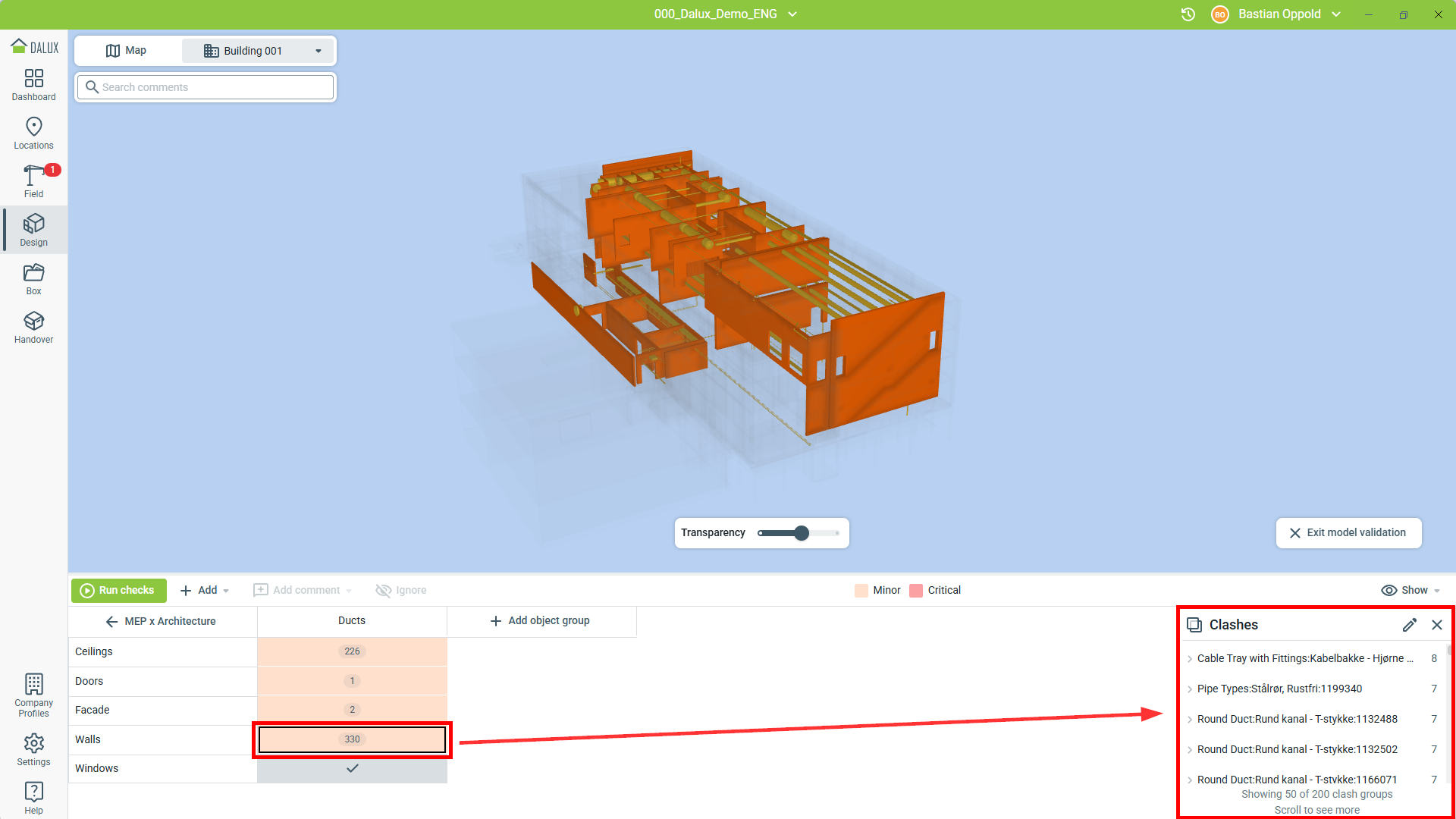

Dies bietet ein Dashboard aller Kollisionen und Abstände, gruppiert nach konfligierenden Elementen und sortiert nach denen mit den meisten Konflikten.
Klicken Sie entweder auf den Eintrag in der Liste oder auf ein Element im Viewer, um die spezifischen 3D-Objekte, die gegen die Vorgaben verstoßen, zu sehen.

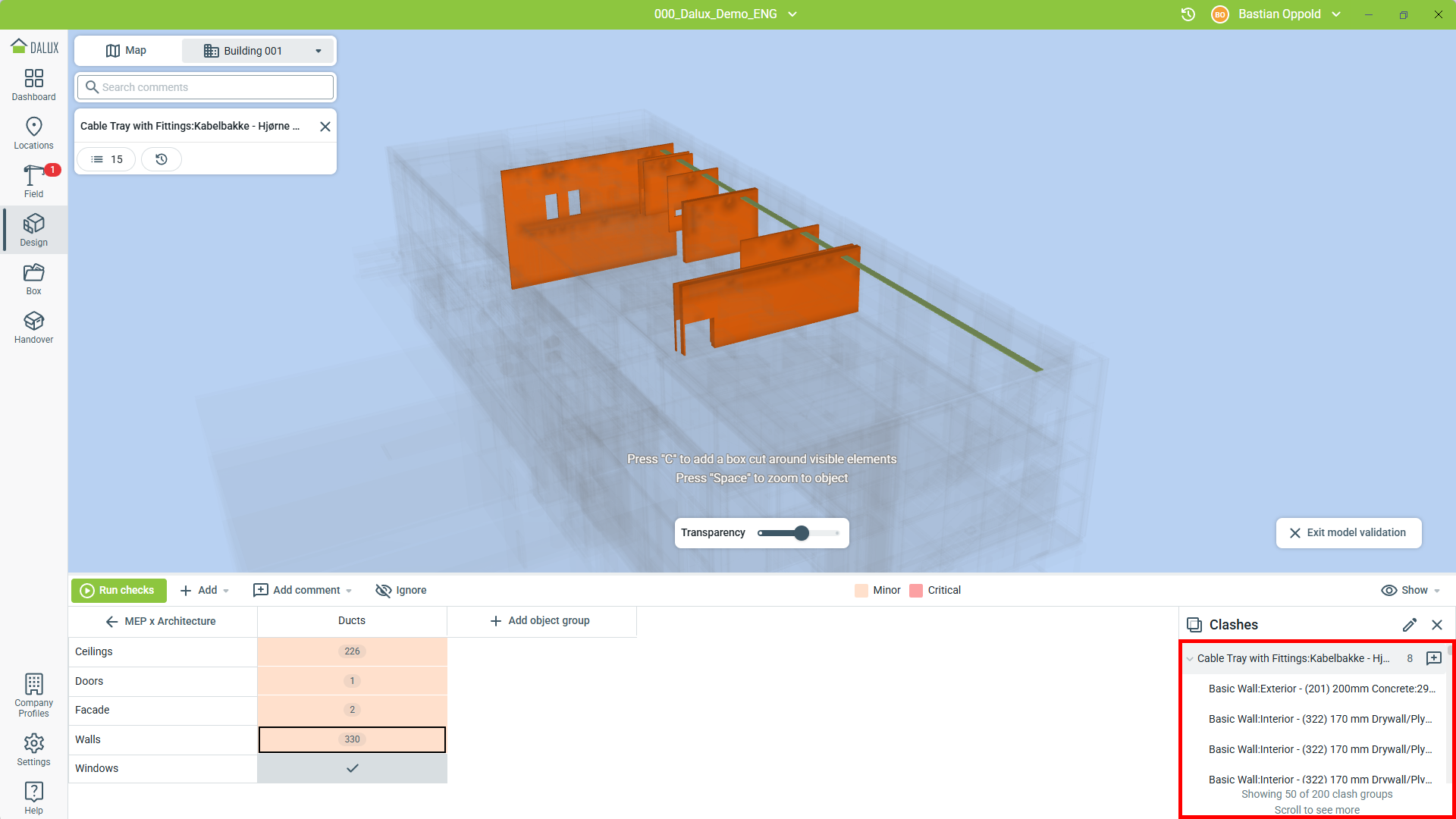

Wenn Sie ein Objekt auswählen, wird Ihnen eine Liste aller einzelnen Objekte angezeigt, die Kollisionen mit dem ausgewählten Objekt haben. So können Sie die einzelnen Objekte auswählen, um nur diese Kollision/Mangel zu sehen und es zu bewerten, indem Sie es kommentieren oder ignorieren, wenn die Prüfung für Sie nicht relevant ist.
Von hier aus können Sie die Ergebnisse verwenden, um Kommentare für andere Designteilnehmer zu erstellen, oder Sie können Ihr eigenes Modell aktualisieren, um bestehende Kollisionen zu lösen.
Tipps und Tricks
Drücken Sie "C", um einen Box-Schnitt um den ausgewählten Mangel zu erstellen, damit Sie sich auf bestimmte Details konzentrieren können. Verwenden Sie den 'Transparenz'-Schieberegler, um ausgefilterte Objekte für zusätzlichen Kontext zu sehen.

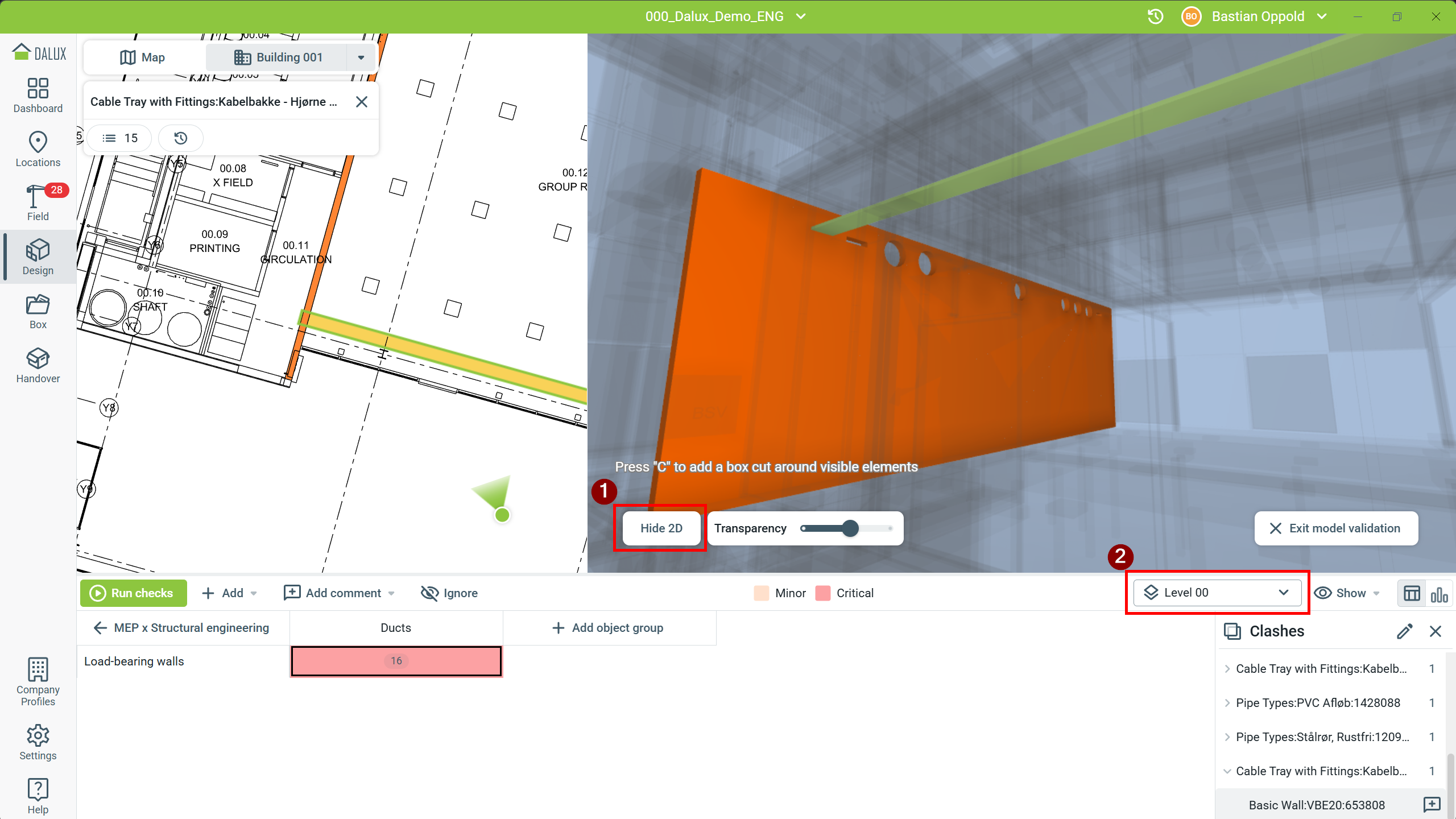

Öffnen Sie die Kollisionen aus der geteilten Ansicht oder klicken Sie auf 'Anzeigen 2D/Ausblenden 2D' (1), um danach zur geteilten Ansicht zu wechseln. Wählen Sie Kollisionen oder Abstände aus der Liste aus oder klicken Sie auf das 3D-Element, um die kollidierenden Elemente in der Zeichnung anzuzeigen. Der Ebenenauswähler (2) ermöglicht es Ihnen, zwischen den Ebenen zu wechseln.
Kommentare erstellen
Um mit anderen zusammenzuarbeiten, können Sie über Probleme sowohl pro Objekt als auch pro individuelles Problem kommentieren. Ein Kommentar zu einem Objekt umfasst alle zugehörigen Kollisionen in einem Kommentar.
Die Kommentare verwenden die Kommentartypen und Kommunikationskanäle, die bereits im Projekt eingerichtet sind.
In diesem Beispiel kollidiert ein Kanal mit mehreren Wänden. Sie möchten vielleicht Ihr eigenes Design ändern, um diese Kollision zu lösen, oder Sie können einen Kommentar erstellen, um notwendige Änderungen mit anderen Designteilnehmern zu koordinieren.

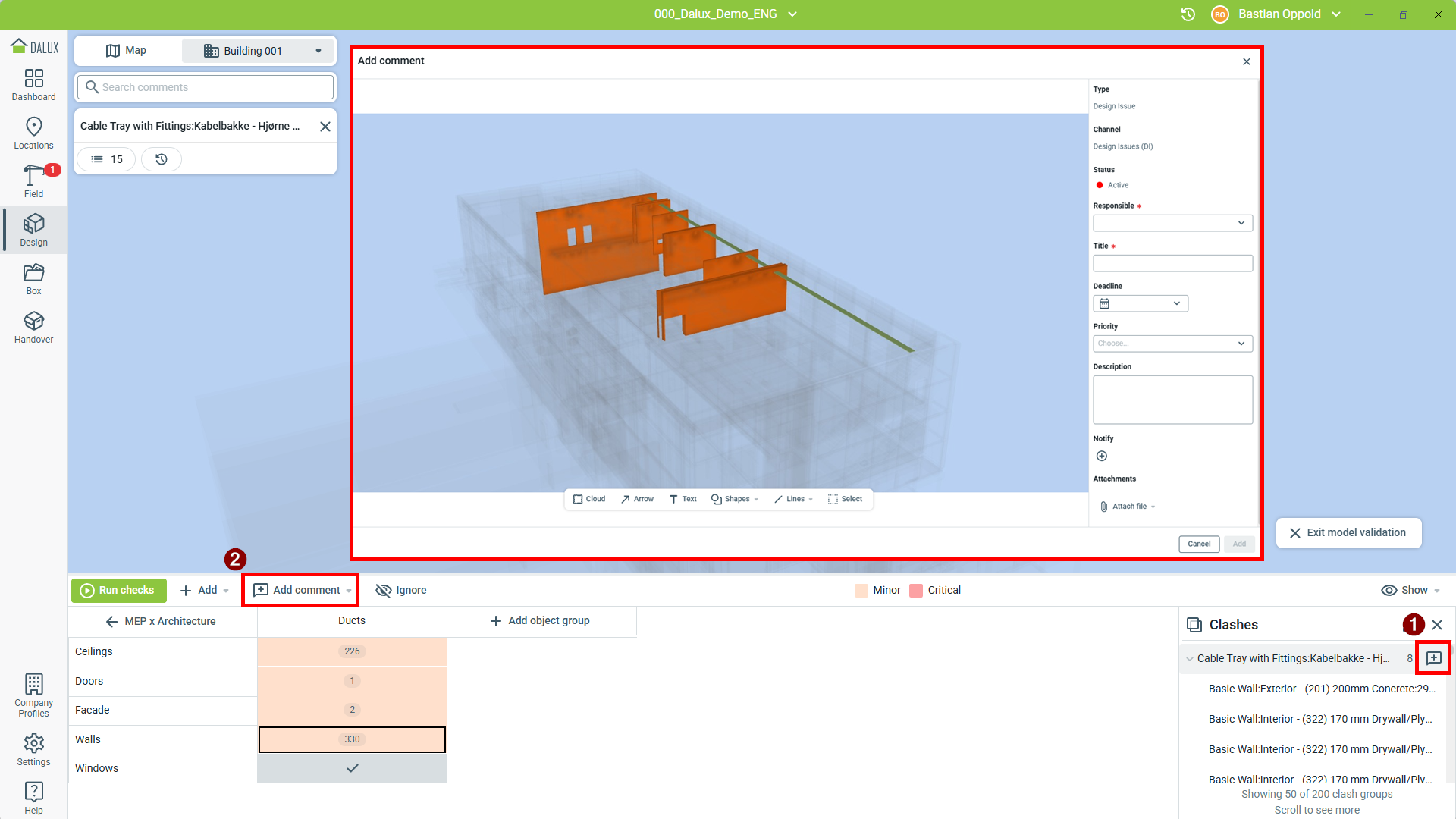

Um einen Kommentar zu einem Mangel zu erstellen, wählen Sie das Objekt/die Gruppe oder den einzelnen Mangel aus und klicken Sie entweder auf neben dem Mangel (1) oder auf
Kommentar hinzufügen in der Symbolleiste (2):
Wählen Sie dann den geeigneten Typ und Kanal für den Kommentar aus und füllen Sie die Informationen für den Kommentar aus.
Mehr erfahren
Wenn Sie mehr über die Verwendung von Kommentaren erfahren möchten, lesen Sie diesen Artikel: Wie man Kommentare verwendet.
Ignorieren
Wenn ein Mangel entweder nicht relevant für Sie ist oder Sie ihn nicht sehen müssen, können Sie auswählen, diesen zu ignorieren.
Das 'Ignorieren' von Mängeln ist persönlich, sodass andere Projektteilnehmer den Mangel weiterhin sehen können und er für sie nicht als ignoriert markiert wird.

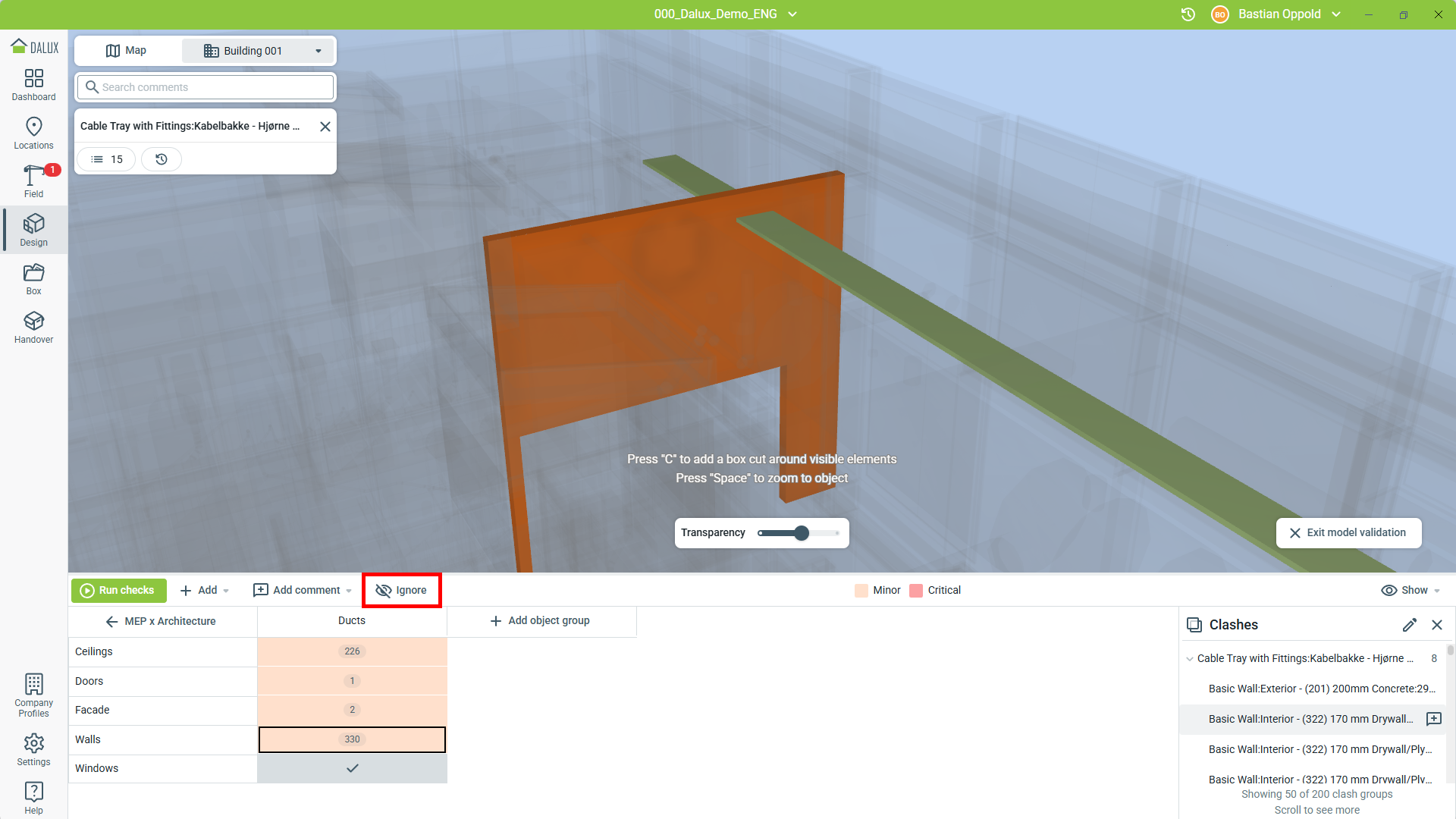

Um einen Mangel zu ignorieren, wählen Sie den Mangel aus und klicken Sie dann Ignorieren:

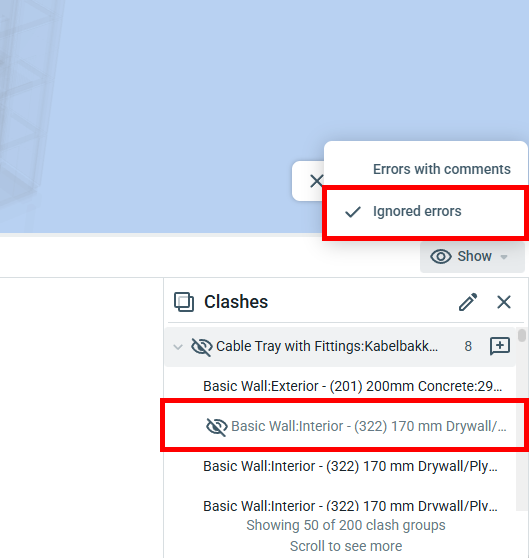

Diese Kollision wird bei der Überprüfung nicht mehr angezeigt, es sei denn, Sie zeigen bewusst ignorierte Kollisionen an. Wählen Sie dazu 'Ignorierte Fehler' im Anzeigen-Menü aus:
Nicht ignorieren

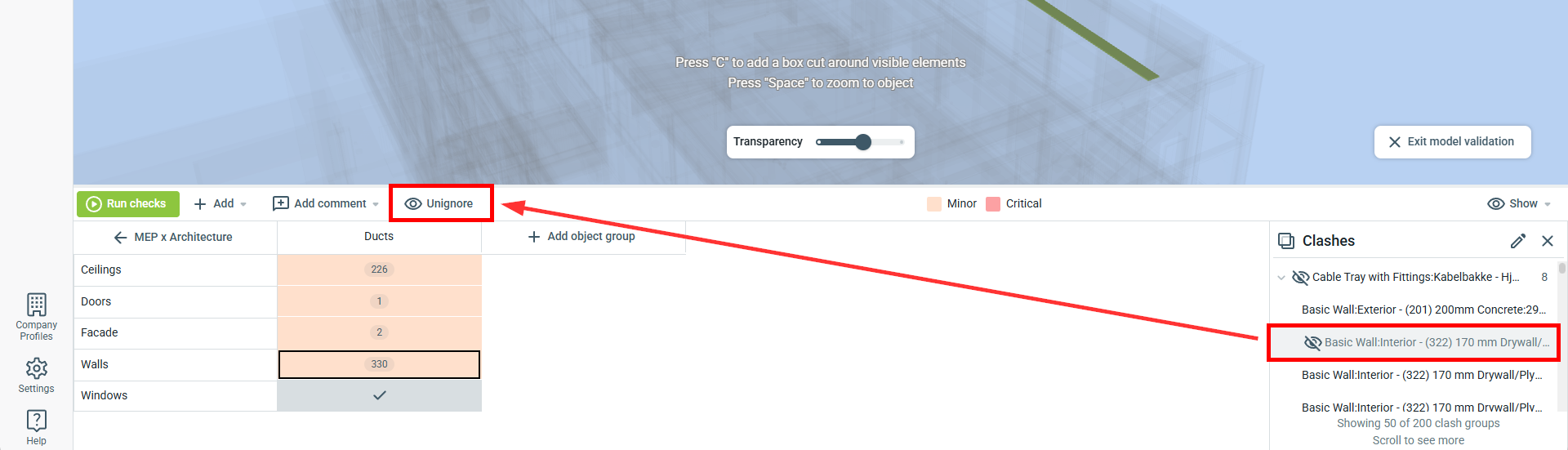

Wenn der Mangel wieder relevant ist und Sie ihn aus der Ignorierliste entfernen möchten, wählen Sie den Mangel aus der Liste und klicken Sie in der Symbolleiste auf Nicht ignorieren.
Verlauf der Modellvalidierung

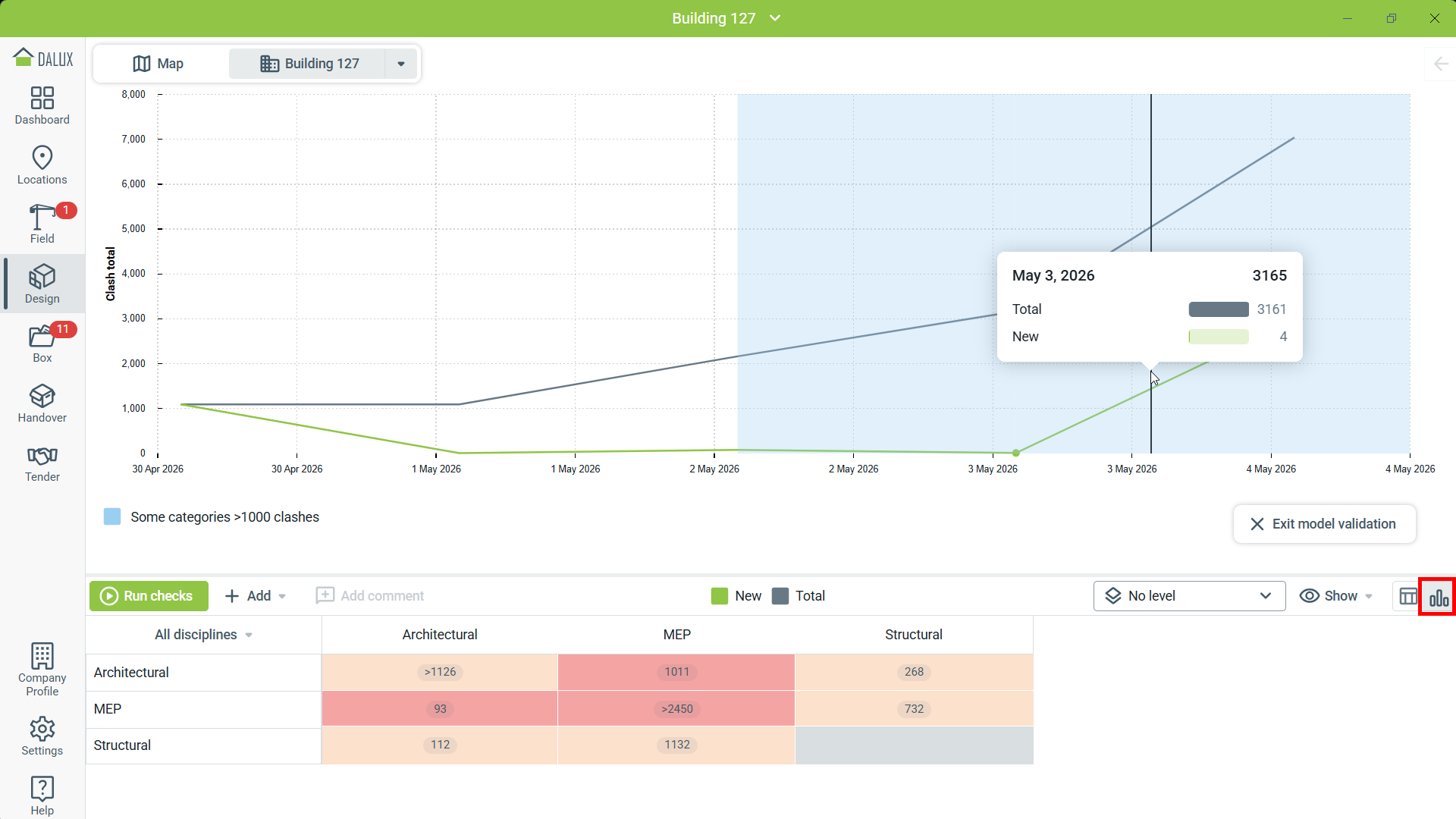

Wenn Planer ihre Modelle aktualisieren und Probleme beheben, kann es schwierig sein, den Koordinationsstatus und ungelöste Kollisionen nachzuverfolgen. Wechseln Sie zur Diagrammansicht, um einen Verlauf der Kollisionen zu sehen. Dies umfasst die Gesamtzahl der Kollisionen an einem bestimmten Tag sowie die Anzahl der neuen und behobenen Kollisionen im Verlauf Ihres Projektzeitplans.
Klicken Sie in der Validierungsmatrix auf die Zelle zweier kollidierender Fachbereiche, um den Verlauf nur der ausgewählten Fachbereiche anzuzeigen.
