In diesem Artikel zeigen wir, wie man BIM-Eigenschaften in den verschiedenen Modulen von Dalux verwendet, wie zum Beispiel Checklisten, Aufgaben, oder Freigaben.
Was sind BIM-Eigenschaften?
BIM-Eigenschaften sind die Daten, die verwendet werden, um den Elementen in BIM-Modellen Informationen hinzuzufügen. Wenn ein Gebäude in Dalux hochgeladen wird, werden die BIM-Eigenschaften mit hochgeladen, die von Dalux gelesen und angezeigt werden können.

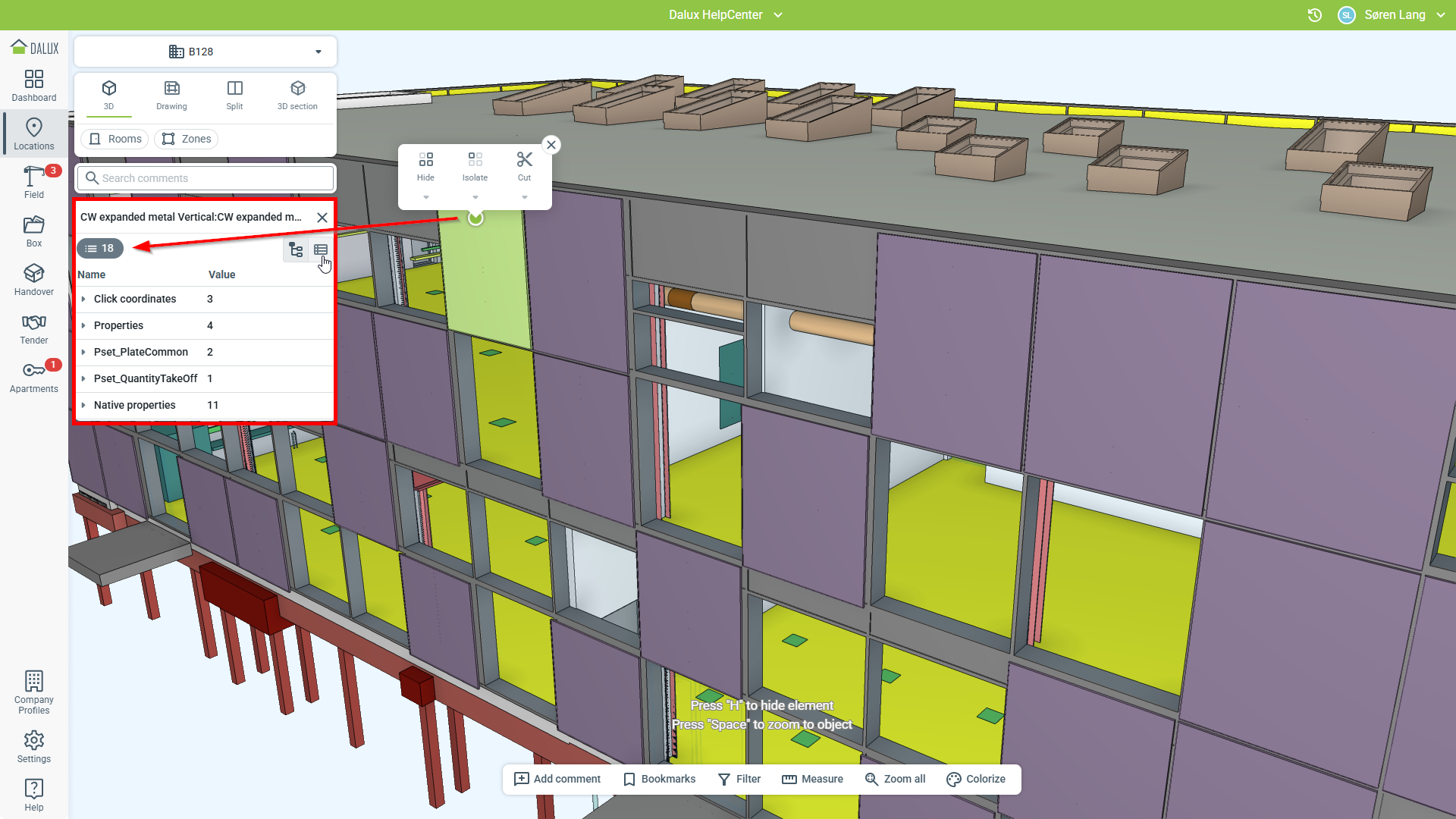

Die BIM-Eigenschaften für ein Element können angezeigt werden, indem man das Element in der 3D-Ansicht auswählt und im Elementinformationsfenster auf Eigenschaften () klickt. Die Eigenschaften sind in Eigenschaftengruppen gruppiert:
BIM-Eigenschaften in Dalux
BIM-Eigenschaften werden verwendet, um dem Benutzer Informationen über das Gebäude und die Bauelemente zu übermitteln.
Vorlagen

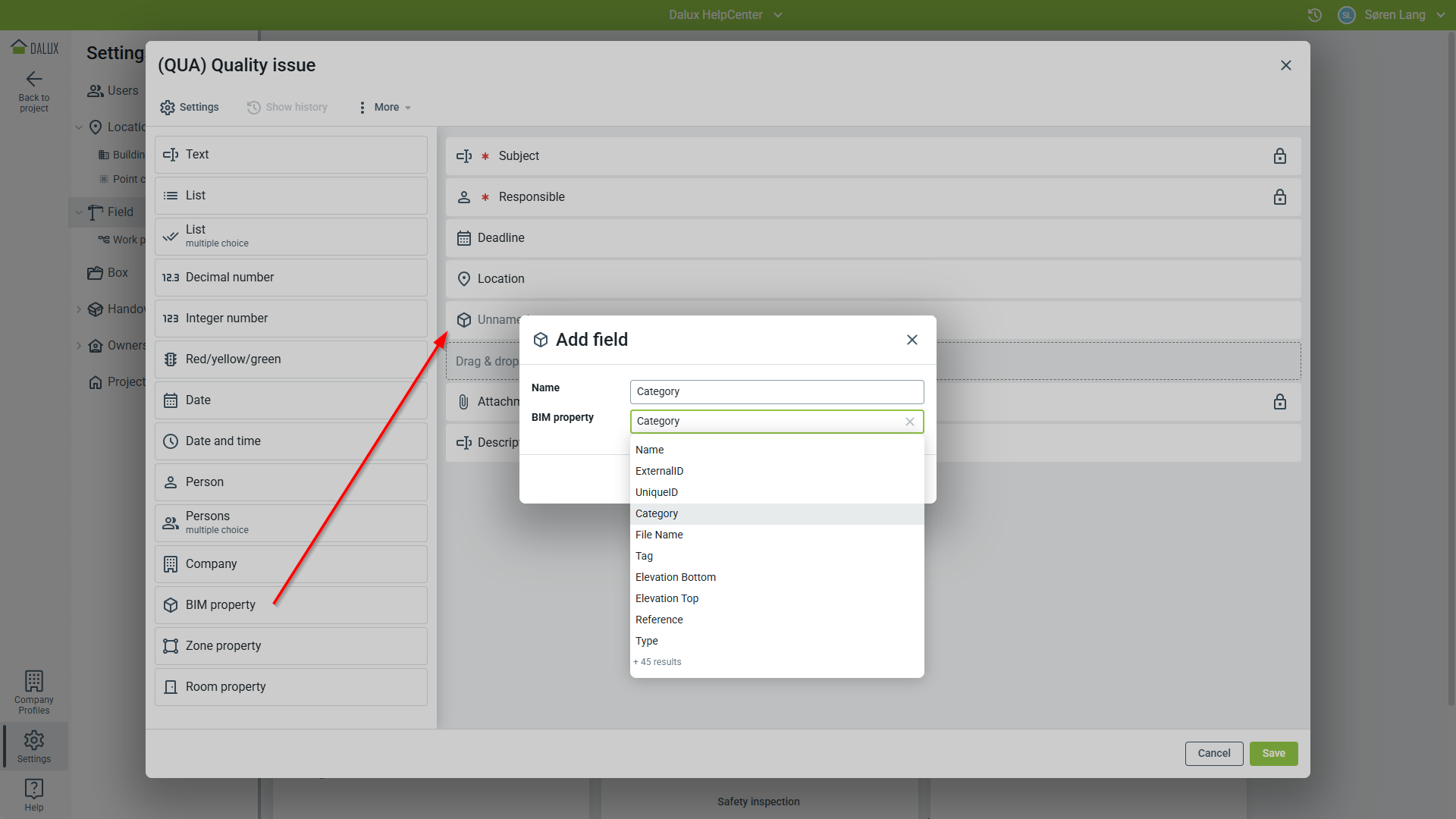

Die Eigenschaften können in Vorlagen für verschiedene Funktionen in Dalux verwendet werden. Um es in einer Vorlage zu verwenden, gehen Sie zur Vorlage der Aufgabe/Checkliste/Freigabe und ziehen Sie das BIM-Eigenschaft-Feld aus der linken Spalte in die Vorlage auf der rechten Seite:
Tipps und Tricks
Wenn Sie ein BIM- oder Zoneneigenschaftsfeld zu Aufgaben-, Freigabe- oder Checklistenvorlagen hinzufügen, werden verfügbare Eigenschaften aus einer Dropdown-Liste vorgeschlagen.
Wichtig
BIM-Eigenschaftsfelder werden automatisch mit Daten aktualisiert und können manuell nicht bearbeitet werden, wenn sie für eine Checkliste oder Aufgabe verwendet werden.

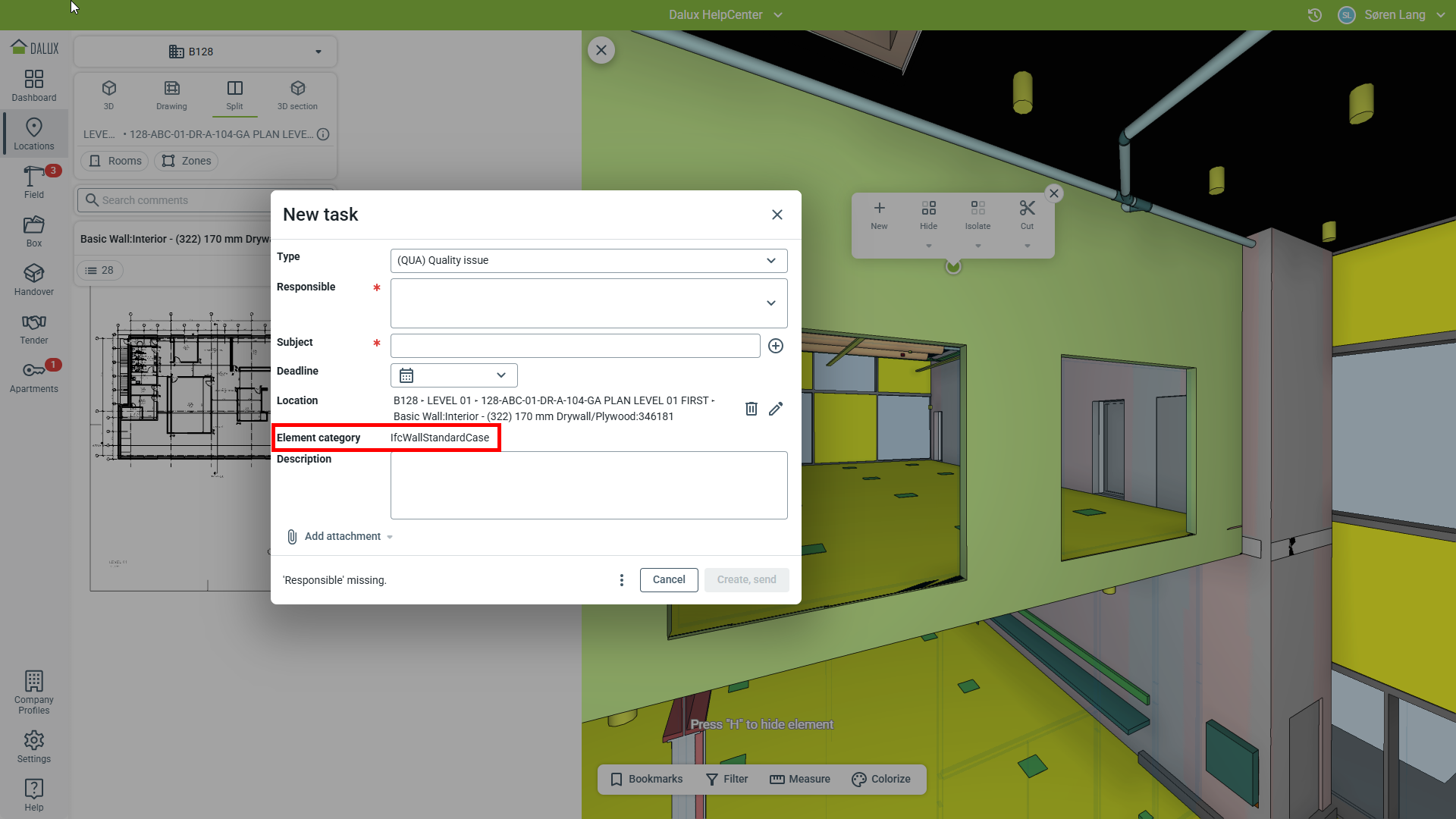

Die BIM-Eigenschaftsfelder werden mit den relevanten Daten gefüllt, wenn ein Element als Verortung der Checkliste/Aufgabe gewählt wird. Die Daten in den Feldern werden durch die in der Vorlage gewählte BIM-Eigenschaft bestimmt:
BIM-Eigenschaften als Filter
BIM-Eigenschaften können auch die 3D-Ansicht des Gebäudes nach einer oder mehreren spezifischen Eigenschaften filtern. So machen Sie das:
Wählen Sie ein BIM-Element des Gebäudes, indem Sie darauf klicken Klicken Sie auf
(Eigenschaften)

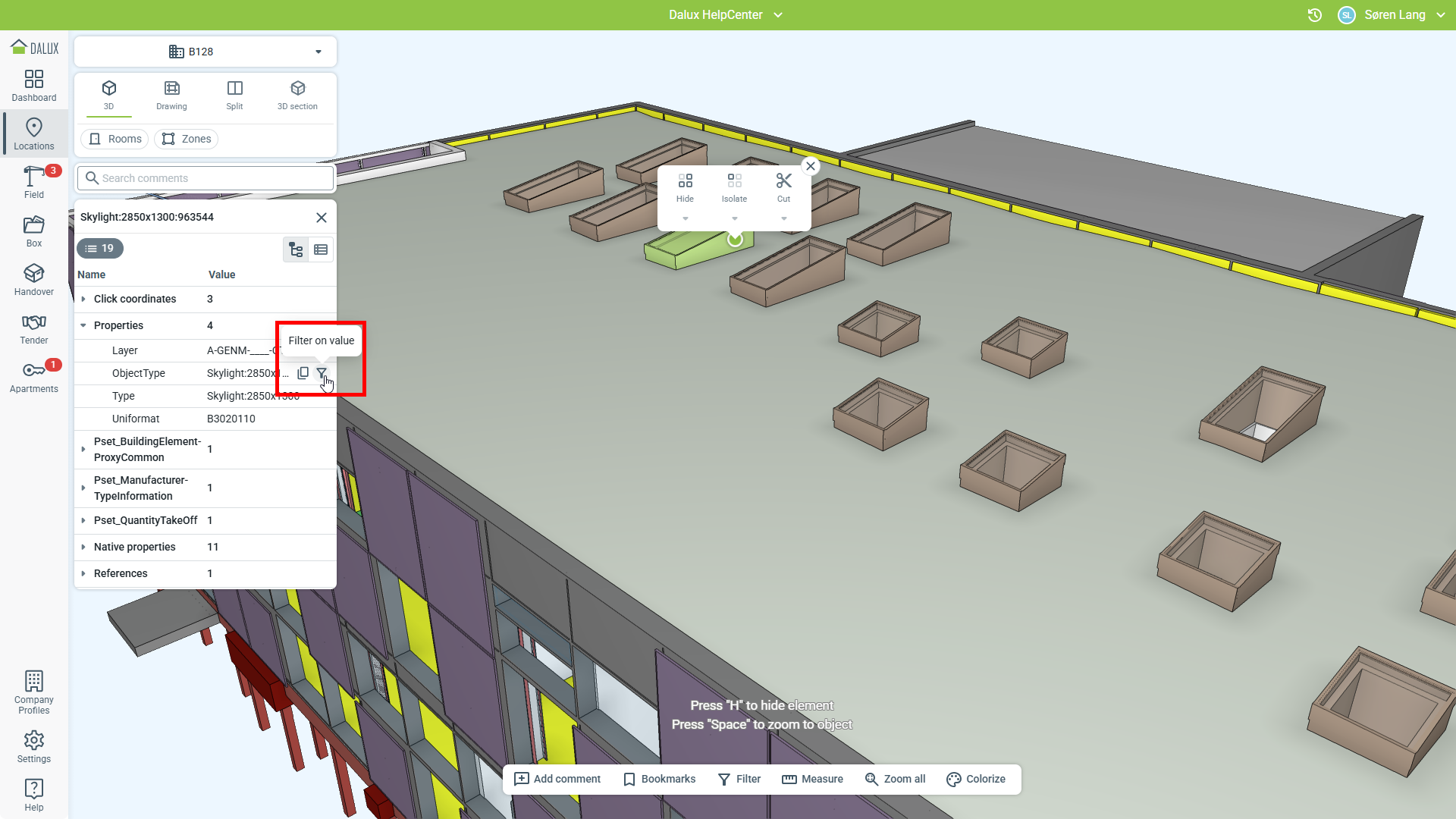

Klicken Sie auf das
Symbol rechts von der Eigenschaft, nach der Sie filtern möchten:

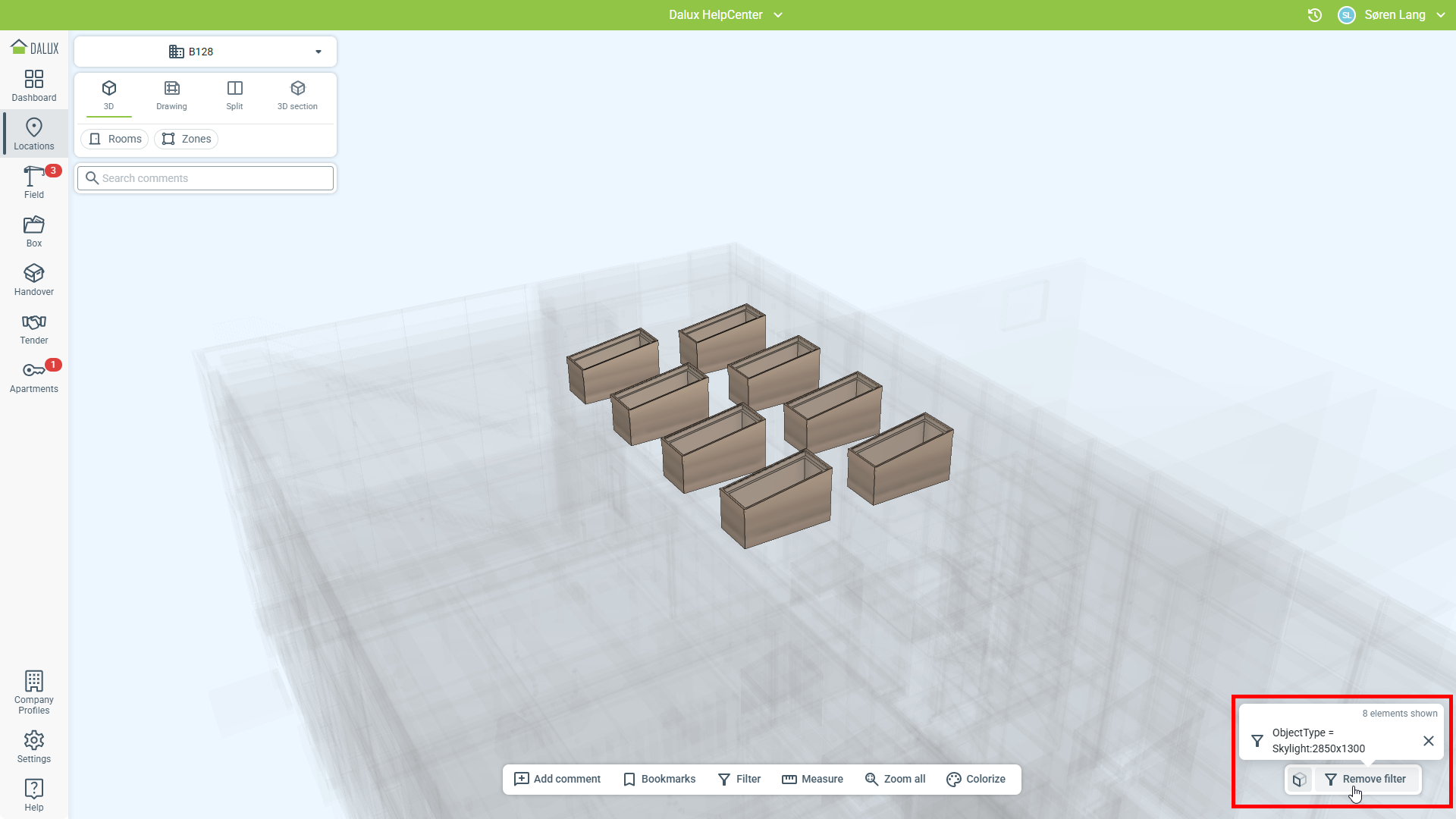

Sie können sehen, welche Eigenschaft gefiltert wird und den Filter entfernen.
