Das Tekla-Plugin wird von Dalux entwickelt und funktioniert mit Tekla. Es unterstützt Sie bei Aufgaben wie dem Hochladen von Modellen und Zeichnungen sowie beim Erstellen oder Prüfen von Kommentaren.
Dieser Artikel zeigt Ihnen, wie Sie Modelle und Zeichnungen mit dem Plugin hochladen. Das Plugin lädt die eigentliche Tekla-Modell-Datei nicht zu Dalux hoch. Stattdessen wird sie als Datei vom Typ "daluxbim" verarbeitet.
Um zu erfahren, wie Sie das Plugin herunterladen, lesen Sie diesen Artikel: Dalux-Plugins für Modellierungssoftware
Wie Sie Ihre 3D-Modell- und Zeichnungsdateien hochladen und aktualisieren
Benutzerrechte
Um Dokumente aus Tekla hochladen zu können, müssen Sie sich in einer Benutzergruppe mit Benutzerrechten zum Bearbeiten von Gebäuden und Standorten im relevanten Dalux-Projekt befinden. Wenn Sie das nicht können, wenden Sie sich an Ihren Projektadministrator.
Projekt und Gebäude auswählen
Um Ihr Modell von Tekla nach Dalux hochzuladen, öffnen Sie Tekla und stellen Sie sicher, dass Sie im Plugin in Ihrem Dalux-Konto angemeldet sind.
Wählen oder ändern Sie das Projekt, indem Sie auf Projekt ändern klicken und ein Projekt aus der Liste auswählen.
Klicken Sie in der Symbolleiste auf Hochladen , wählen Sie das Gebäude und die Datei aus, in die Sie Ihr Modell hochladen möchten, und klicken Sie auf OK:
Wenn Sie dieses Modell zum ersten Mal hochladen, wählen Sie "neue Datei" im Feld Datei aus. Wenn Sie dieses Modell zuvor hochgeladen haben, wählen Sie die Datei aus, die Sie aktualisieren möchten.
Wichtig!
Stellen Sie sicher, dass das Gebäude, in das Sie Ihre Tekla-Datei hochladen möchten, im Dalux-Projekt bereits vorhanden ist, da Sie über das Plugin keine neuen Gebäude einrichten können.
Dateien hochladen
Im Hauptbildschirm zum Hochladen können Sie die Dateien auswählen, die Sie hochladen möchten, und die dazugehörigen Metadaten anzeigen.
Hinweis
Wenn Sie zum ersten Mal hochladen, gehen Sie zuerst durch Ebenenzuordnung,
Eigenschaftenzuordnung und
Fachbereichszuordnung (siehe unten). Das Plugin speichert diese Einstellungen für zukünftige Uploads.
Dateiname: Dies ist der Name der Datei in Dalux. Ändern Sie dies unter Eigenschaftenzuordnung, um es mit Tekla-Eigenschaften zu füllen, oder doppelklicken Sie nach der Auswahl in der Listenansicht auf den Dateinamen, um ihn manuell zu ändern.
Version: Dies ist die Version, die die Datei in Dalux nach dem Hochladen erhält (jeder Export erhöht diese Zahl).
Ordner: Wählen Sie den Ordner in Dalux Box aus, in den die Datei hochgeladen wird.
Wenn dem Ordner eine Dateibenennungsvorlage zugeordnet ist, zeigt das Plugin eine Warnung an, wenn der Name nicht zur Vorlage passt. Das Plugin lädt keine Dateien hoch, deren Namen nicht zur Vorlage passen.
Hochgeladen: Dies ist das Datum des letzten Hochladens dieser Datei.
Aktive Ansicht: Wählen Sie die Ansicht aus, die die Ebene bestimmt, der die Zeichnung zugeordnet werden soll. Wählen Sie "Keine Zuordnung", wenn Sie nicht möchten, dass die Zeichnung/das Blatt einer Ebene zugeordnet wird.
Dalux-Ebene: Wählen Sie die Ebene aus, der die Zeichnung gemäß der aktiven Ansicht zugeordnet wird.
Nummer: Dies ist die Blattnummer der Zeichnung (nur in Tekla bearbeitbar).
Titel: Dies ist der Name, der für die Zeichnung in Design und Standorte verwendet wird. Geben Sie den Wert manuell ein oder ordnen Sie ihn unter Eigenschaftenzuordnung zu.
Inhaltsbeschreibung: Dies ist ein System-Metadatenfeld. Geben Sie den Wert manuell ein oder ordnen Sie ihn unter Eigenschaftenzuordnung zu.
Benutzerdefinierte Metadaten aus dem Projekt werden hier angezeigt und verhalten sich wie "Inhaltsbeschreibung".
Wählen Sie die Dateien aus, indem Sie die Kontrollkästchen aktivieren, und das Plugin hebt jede ausgewählte Zeile hervor.
Ein orangefarbenes Sternchen kennzeichnet ein Pflichtfeld. Sie müssen einen Wert auswählen, um die Datei hochladen zu können.
Tipps und Tricks
Sie können mehrere Elemente auswählen, indem Sie beim Auswählen mehrerer Zeilen Strg oder Umschalt gedrückt halten.
Modelldateien
Modelle verhalten sich genauso wie Zeichnungen, mit zwei wesentlichen Unterschieden.
Aktive Ansicht (3D)

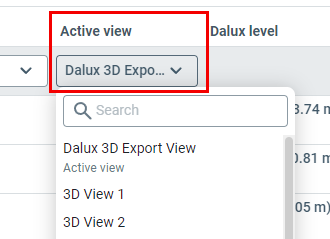

Wählen Sie die 3D-Ansicht aus, die Sie für den Upload verwenden möchten. Der Upload verwendet den Detaillierungsgrad dieser Ansicht, und das Plugin lädt nur die in dieser Ansicht sichtbaren Objekte hoch.
Ebenenzuordnung
WARNUNG
Wenn Ihr Dalux-Projekt bereits Ebenen enthält, erstellen Sie während des Uploads zu Dalux keine Ebenen aus Ihren Plänen.
Die Ebenenzuordnung zeigt die Ebenen aus dem Modell an. Sie können jede einzelne einer Dalux-Ebene zuordnen und einen Namen zuweisen.
Sie können:
- Vorhandene Ebenen auswählen, wenn sie in Dalux bereits erstellt wurden.
- Eine neue basierend auf der Ebene aus dem Modell einrichten.
- Wählen Sie "Keine Ebenenzuordnung", und das Plugin importiert die Ebene nicht.
Eigenschaftenzuordnung
In Eigenschaftenzuordnung, geben Sie den Dateinamen an und ordnen Sie beliebige Dalux-Metadaten einer Tekla-Eigenschaft zu.
Dalux-Eigenschaft: Wählen Sie das System- oder benutzerdefinierte Metadatenfeld des Dalux-Projekts aus. Es listet den aktuellen Wert auf, der für jede Datei verwendet wird.
Tekla-Eigenschaft: Wählen Sie die Eigenschaften aus dem Tekla-Modell aus. Es listet den neuen Wert auf, der nach dem Klicken auf Übernehmen für die Dalux-Eigenschaft verwendet wird.
Nachdem Sie auf Übernehmen geklickt und die Dateien zu Dalux hochgeladen haben, speichert das Plugin dieses Setup und verwendet es beim nächsten Hochladen erneut.
Sie können die beim letzten Hochladen verwendete vorherige Zuordnung wiederherstellen, indem Sie unten links auf "Zur zuletzt hochgeladenen Zuordnung zurückkehren" klicken.
Tipps und Tricks
Titel ist der Name, der unter Standorte angezeigt wird, also halten Sie ihn kurz und prägnant.
Um zwei Tekla-Eigenschaften einer Dalux-Eigenschaft hinzuzufügen, kombinieren Sie sie zu einer neuen Tekla-Eigenschaft und weisen Sie dann diese neue Tekla-Eigenschaft einer Dalux-Eigenschaft zu.
Fachbereichszuordnung
In der Fachbereichszuordnung ordnen Sie "Fachbereich", "Unterfachbereich" oder beides mit Benutzereingabe oder einer Tekla-Eigenschaft zu.
Dalux-Eigenschaft: Wählen Sie Fachbereich oder Unterfachbereich aus. Es listet den aktuellen Wert auf, der für jede Datei verwendet wird.
Tekla-Eigenschaft: Wählen Sie die Eigenschaften aus dem Tekla-Modell aus. Es listet den neuen Wert auf, der nach dem Klicken auf Übernehmen für die Dalux-Eigenschaft verwendet wird.
Nachdem Sie auf Übernehmen geklickt und die Dateien zu Dalux hochgeladen haben, speichert das Plugin dieses Setup und verwendet es beim nächsten Hochladen erneut.
Sie können die beim letzten Hochladen verwendete vorherige Zuordnung wiederherstellen, indem Sie auf "Zur zuletzt hochgeladenen Zuordnung zurückkehren" klicken.
Tipps und Tricks
Dalux verwendet Fachbereich und Unterfachbereich, um die Zeichnungen unter Standorte zu sortieren.
Nachricht

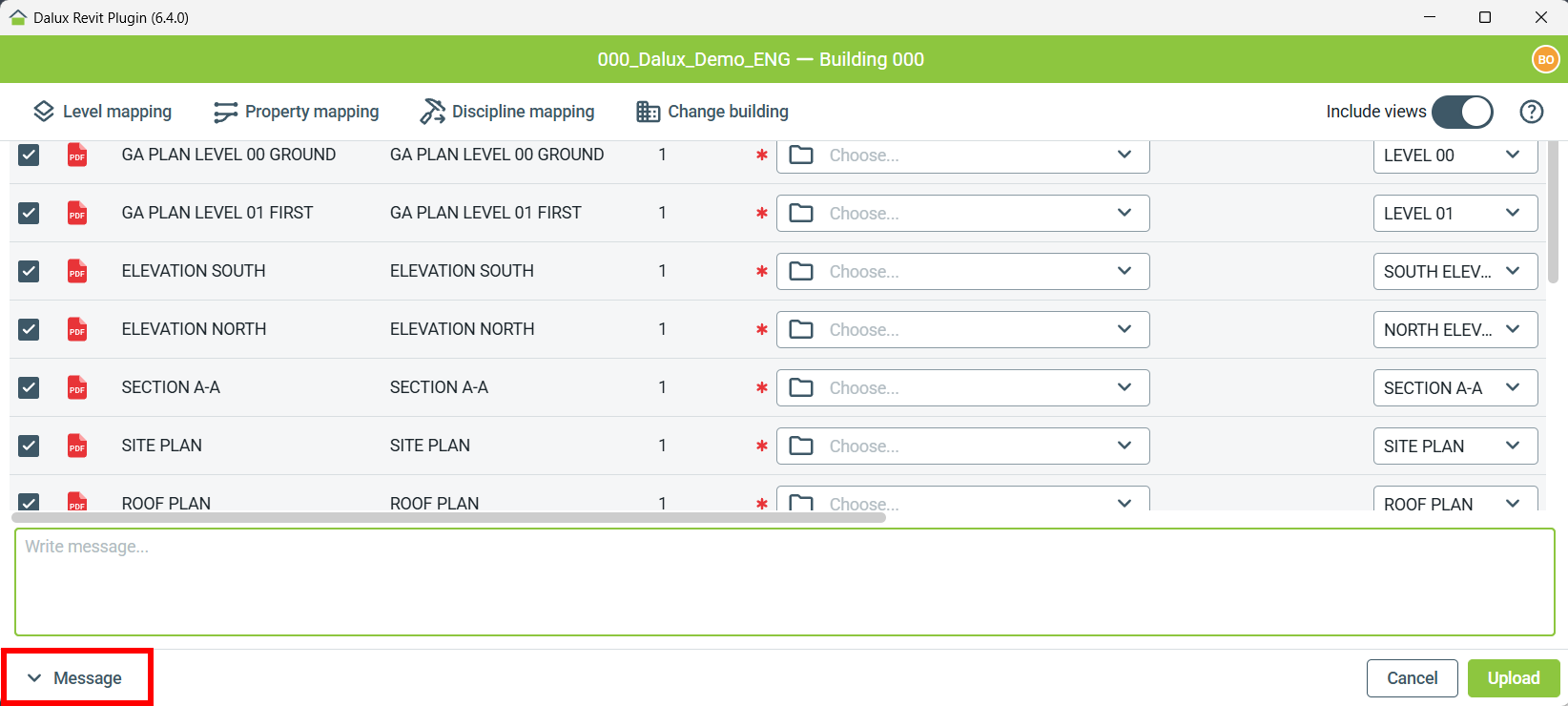

Unten können Sie eine Nachricht eingeben, um den Grund für den Upload zu erläutern. Sie können nur eine Nachricht für den gesamten Upload hinzufügen, nicht für jede einzelne Datei. Die Nachricht erscheint im Upload-Protokoll in Dalux Box Pro.
Nach dem Hochladen
Wenn Sie mit dem Einrichten Ihrer Dateien fertig sind und auf "Hochladen" klicken, sehen Sie einen Fortschrittsbildschirm.
Nachdem alle Dateien hochgeladen wurden, zeigt das Ergebnis für jeden erfolgreichen Upload ein Häkchen an.

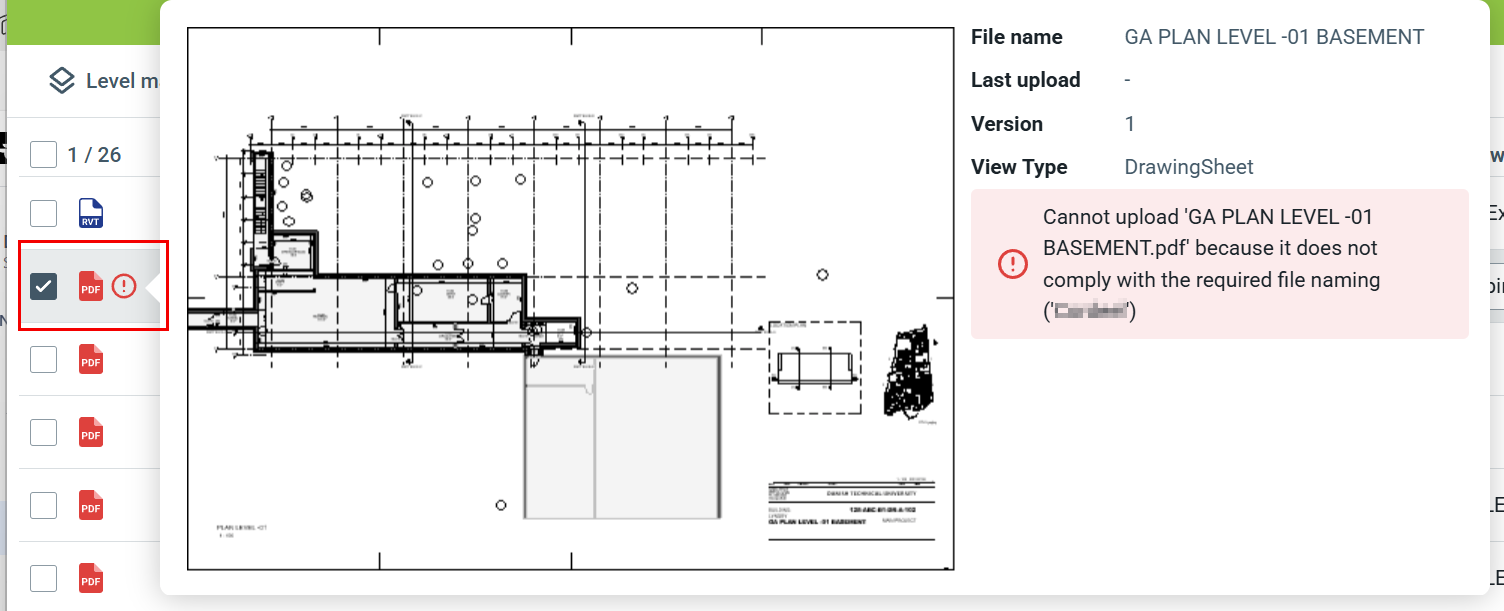

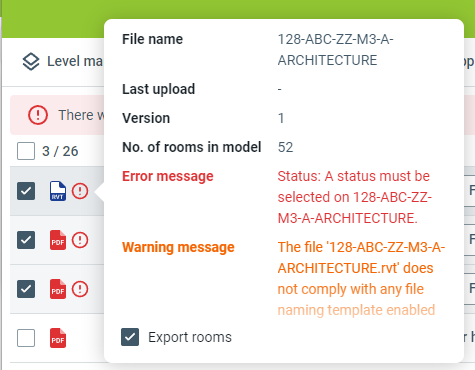

Wenn eine Datei nicht hochgeladen werden kann, erscheint rechts neben jeder betroffenen Datei ein rotes Informationssymbol. Fahren Sie mit der Maus über das Symbol, um den Grund anzuzeigen.
Hinweis
Ihr Modell wird im Modul Standorte als daluxbim-Datei hochgeladen. Wenn das Modell mit Dalux Box verknüpft ist, wird es dort ebenfalls als daluxbim-Datei gespeichert.
