Wie man schneidet und misst

Dieser Artikel zeigt, wie man Schnitte und Messungen in dem Standortmodul durchführt.

Wie man schneidet

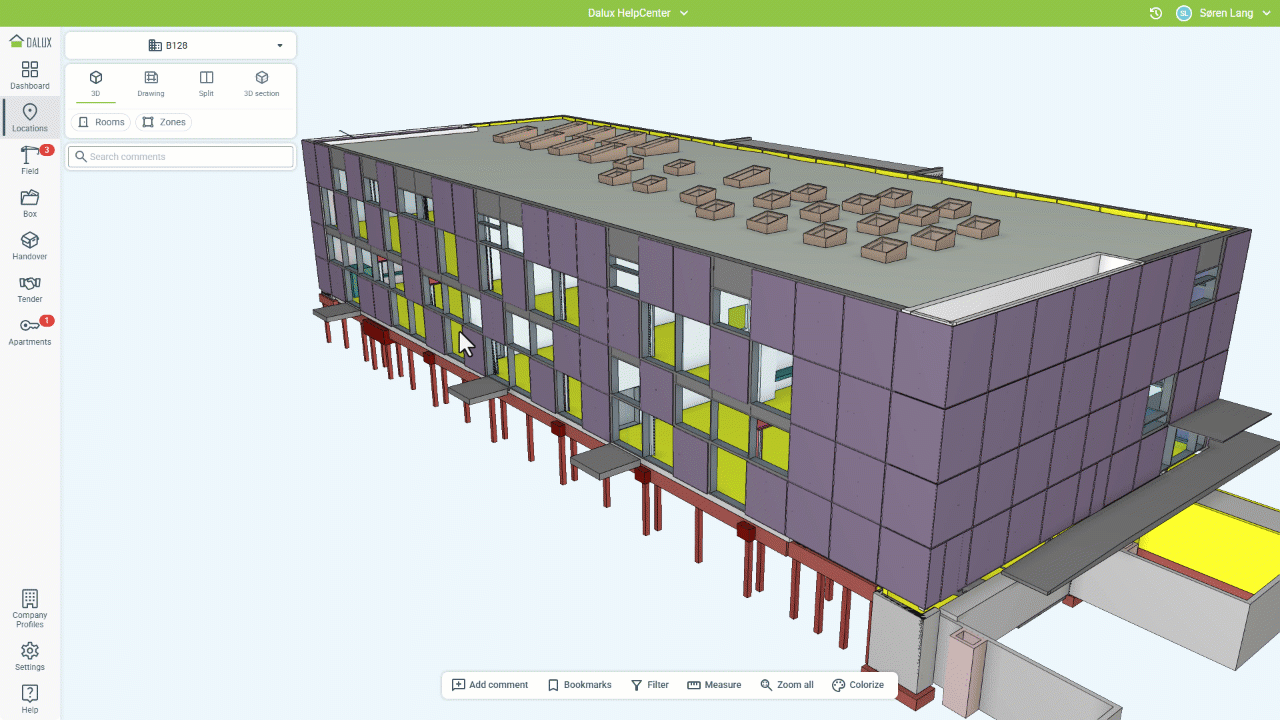

Horizontale oder vertikale Schnitte

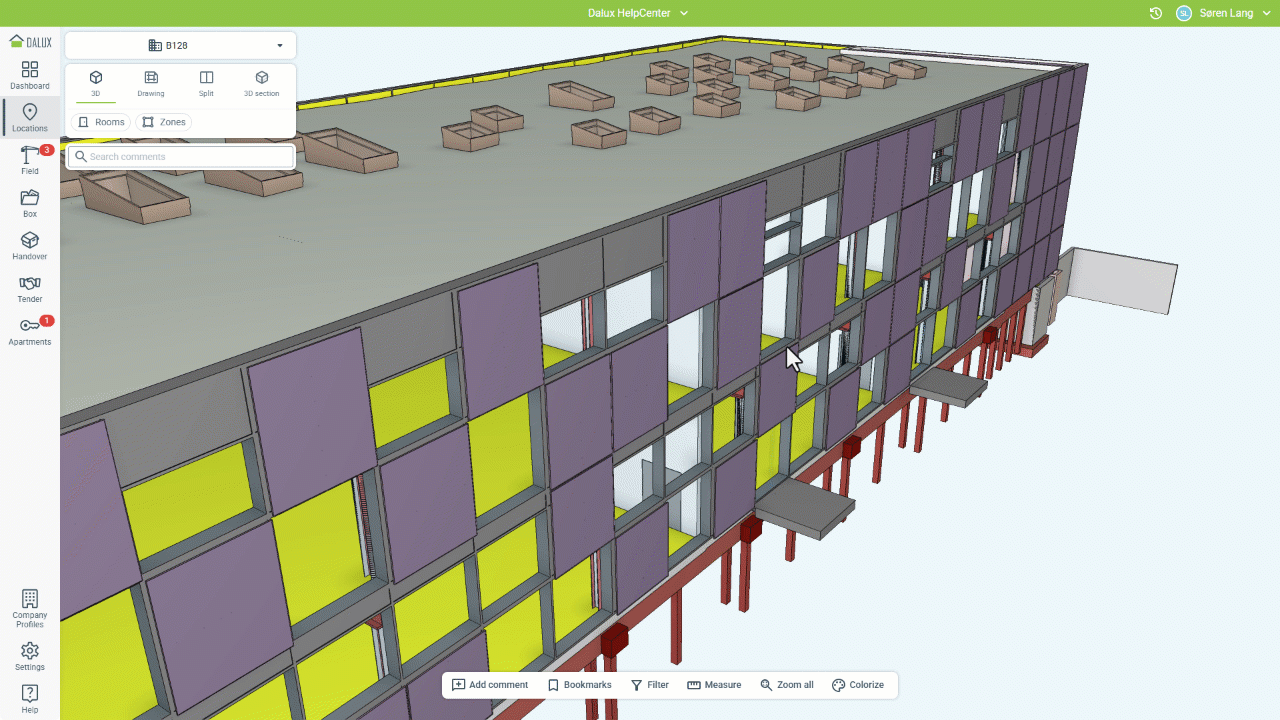

Um in einem Modell zu schneiden, gehen Sie zu Standorte und wählen das Gebäude. Klicken Sie auf ein Element des Modells. Dies wird Ihr Startpunkt für den Schnitt sein. Dann klicken Sie auf das -Symbol.

Wenn Sie auf ein horizontales Element klicken, wird Ihr Modell horizontal geschnitten. Wenn Sie auf ein vertikales Element klicken, wird Ihr Modell vertikal geschnitten.

Um den Schnitt zu entfernen, klicken Sie Schnitt entfernen.

Box-Schnitt

Wenn Sie in mehrere Richtungen gleichzeitig schneiden möchten, können Sie eine Box verwenden.

Klicken Sie dazu auf ein Element und klicken Sie unter Schneiden. Dann wählen Sie 'Box-Schnitt'.

Dies erstellt einen Box-Schnitt, den Sie mit den verschiedenen Richtungspfeilen einstellen können. Um den Schnitt zu entfernen, klicken Sie Schnitt entfernen.

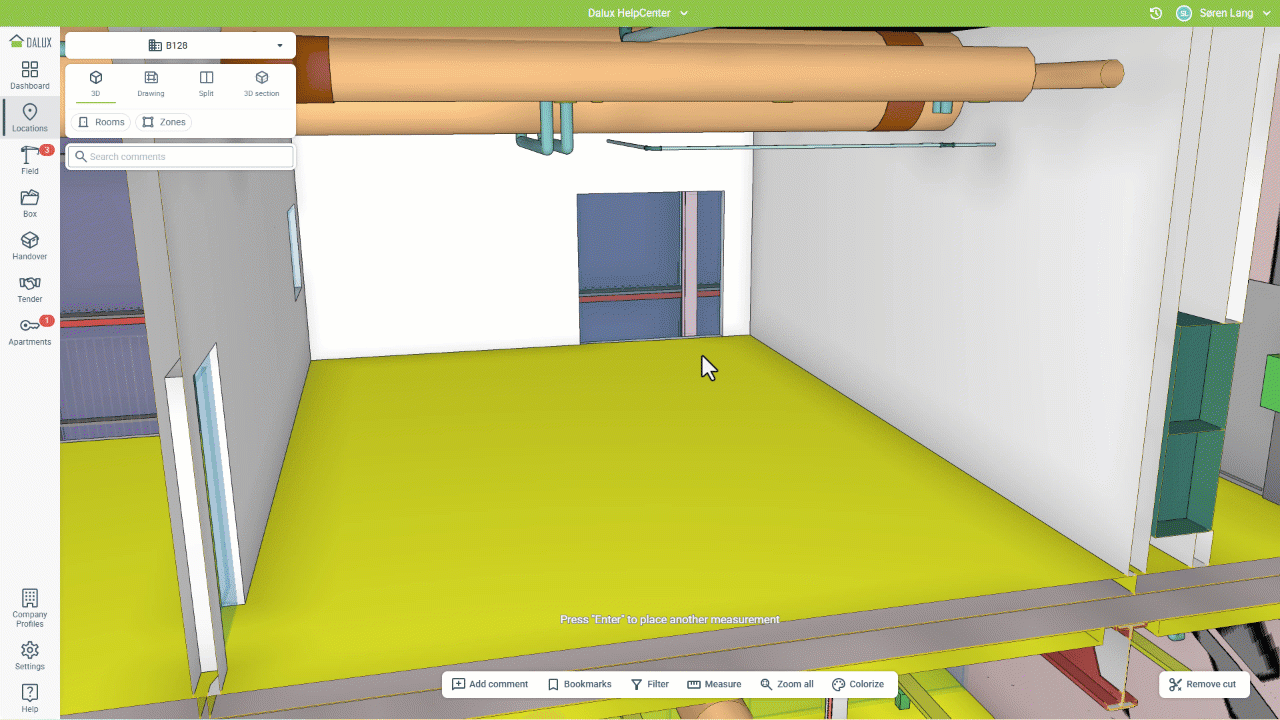

Schnitte ignorieren

Sie können einen Schnitt für eine Modell-Datei oder eine bestimmte Kategorie ignorieren, um mehr Kontext für diese Elemente zu erhalten. Um dies zu tun, nachdem Sie einen Schnitt verwendet haben, wählen Sie ein Element aus und klicken Sie entweder auf ‚Kategorie ignorieren‘ oder ‚Datei ignorieren‘, um es vom Schnitt auszuschließen und die Elemente zu isolieren.

• Kategorie ignorieren: schließt alle Elemente aus dieser Kategorie vom Schnitt aus
• Datei ignorieren: schließt alle Elemente aus der Datei des ausgewählten Objekts vom Schnitt aus

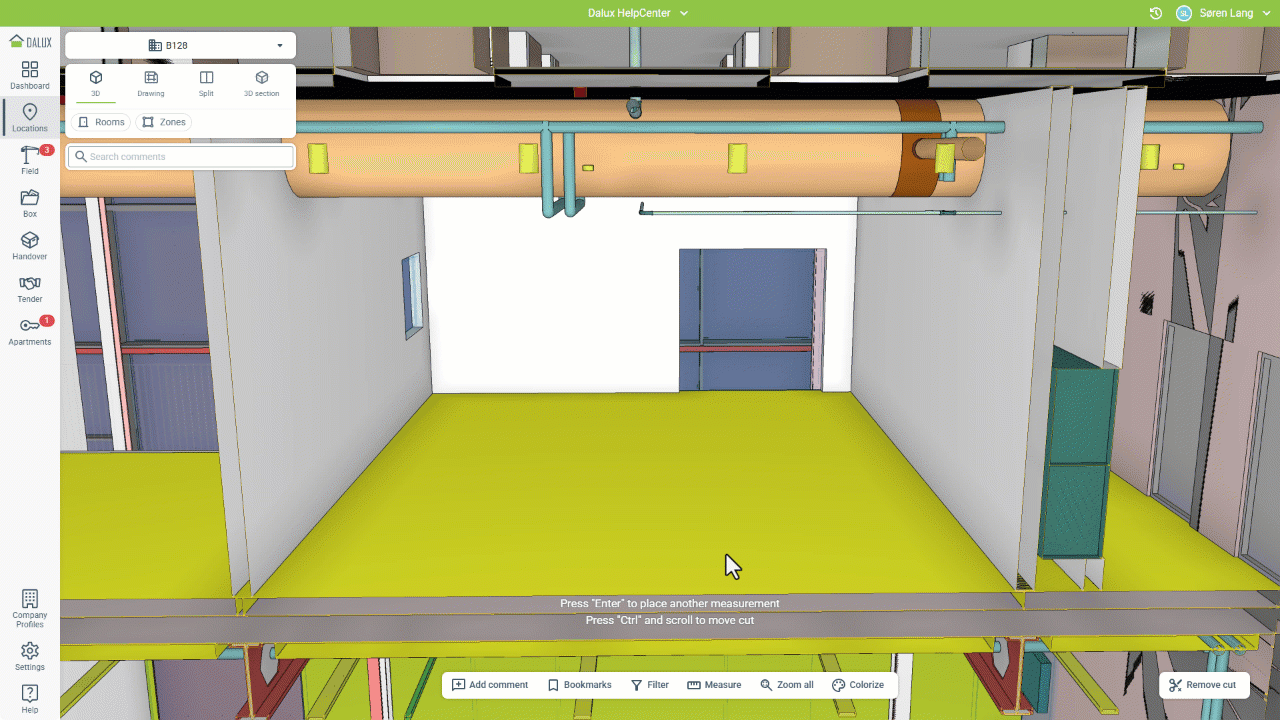

Das angezeigte Beispiel ignoriert die Datei des MEP-Modells vom Schnitt:

Das funktioniert für alle oben genannten Schnittmethoden.

Wie man Messungen in 3D durchführt

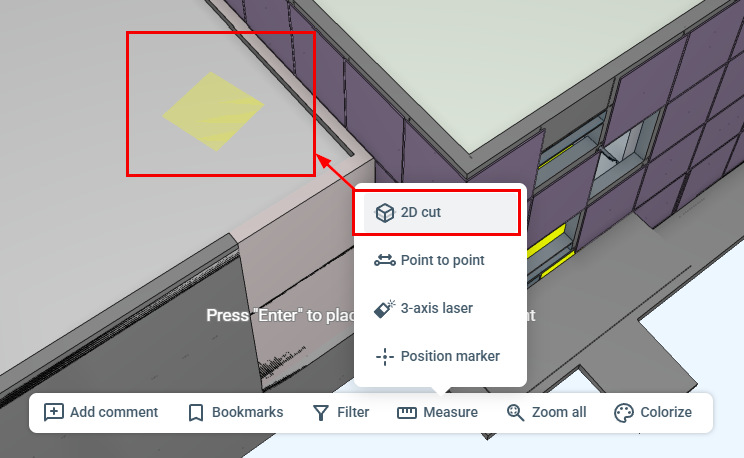

2D-Schnitt

Bevor Sie in 3D messen, können Sie einen 2D-Querschnitt entlang einer beliebigen Ebene erstellen, sodass alle Messungen innerhalb dieser Ebene durchgeführt werden.

Gehen Sie zu Standorte und finden Sie das Element, das Sie messen möchten Messen 2D-SchnittWählen Sie eine beliebige Ebene.

Dies erstellt einen Schnitt entlang der ausgewählten Ebene und stellt sicher, dass alle 3D-Messungen an den vom Schnitt durchquerten Elementen einrasten. Wenn Rasterlinien sichtbar sind, rasten 3D-Messungen auch an ihnen ein.

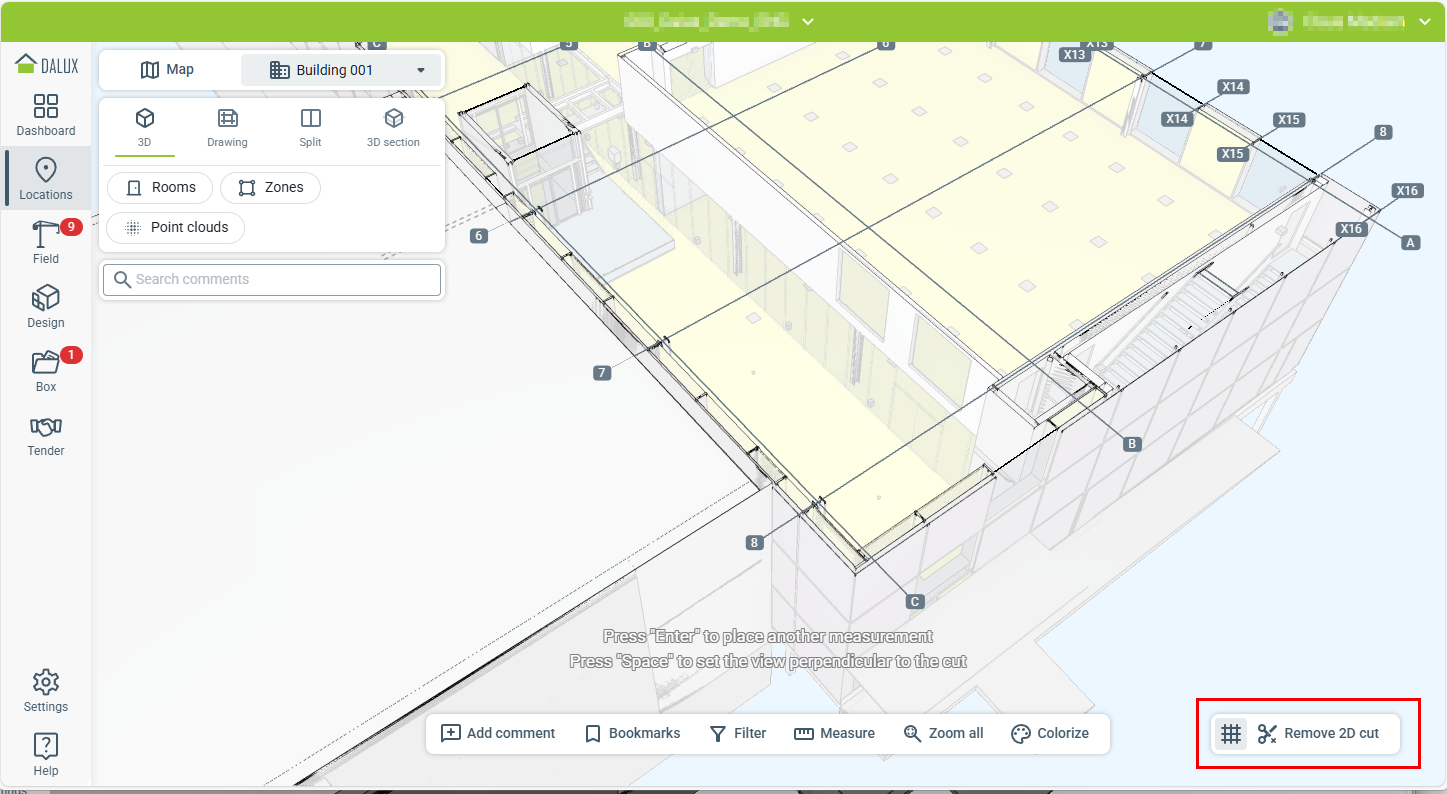

Klicken Sie unten rechts auf , um die Gitternetzlinien ein- oder auszublenden, oder wählen Sie 2D-Schnitt entfernen, um den Schnitt zu entfernen und alle Messungen vollständig zu löschen.

Punkt zu Punkt

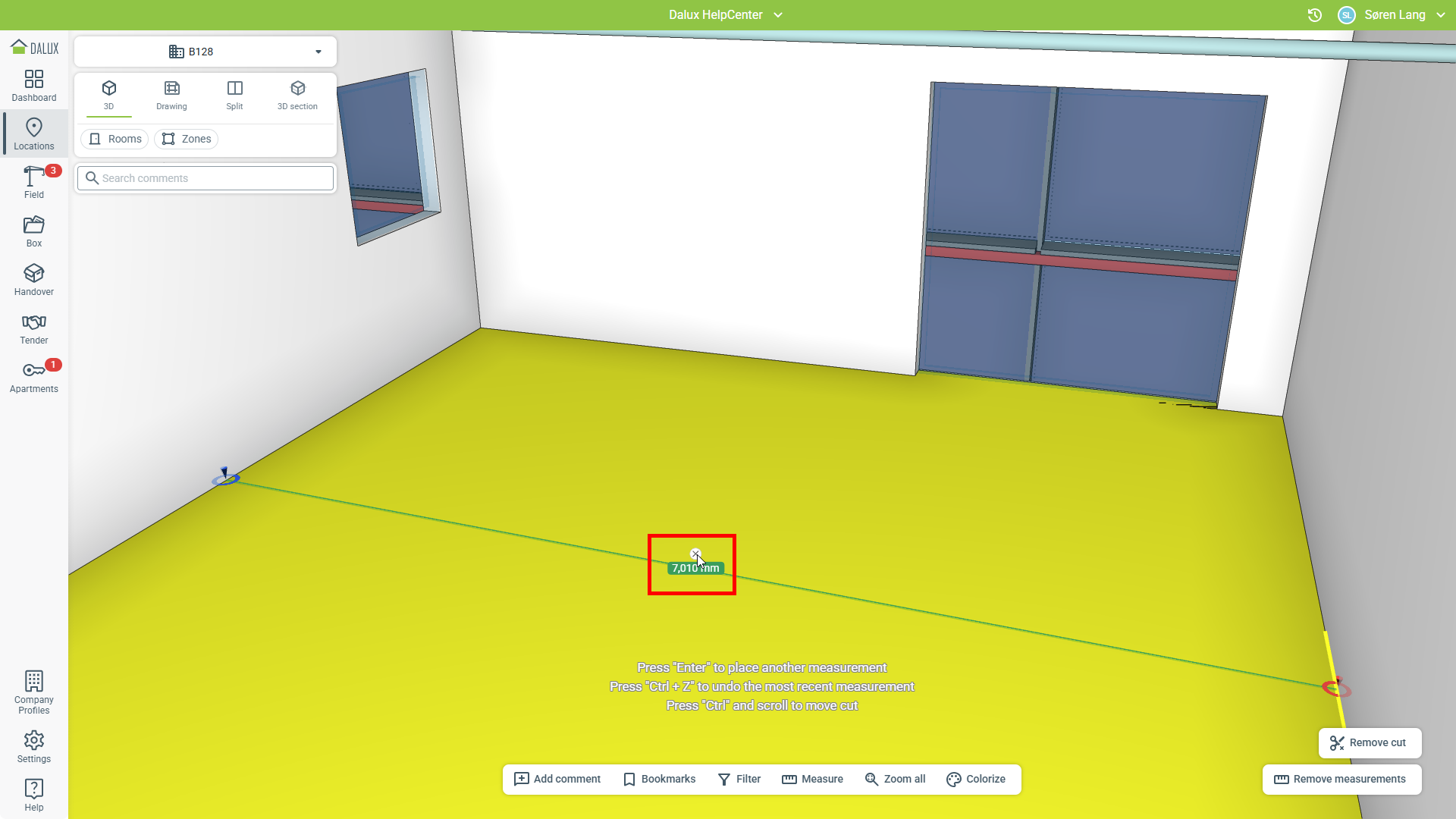

Die Punkt-zu-Punkt-Messung ermöglicht es Ihnen, zwischen zwei Punkten zu messen.

Gehen Sie zu Standorte und finden Sie das Element, das Sie messen möchten Messen 'Punkt zu Punkt'.

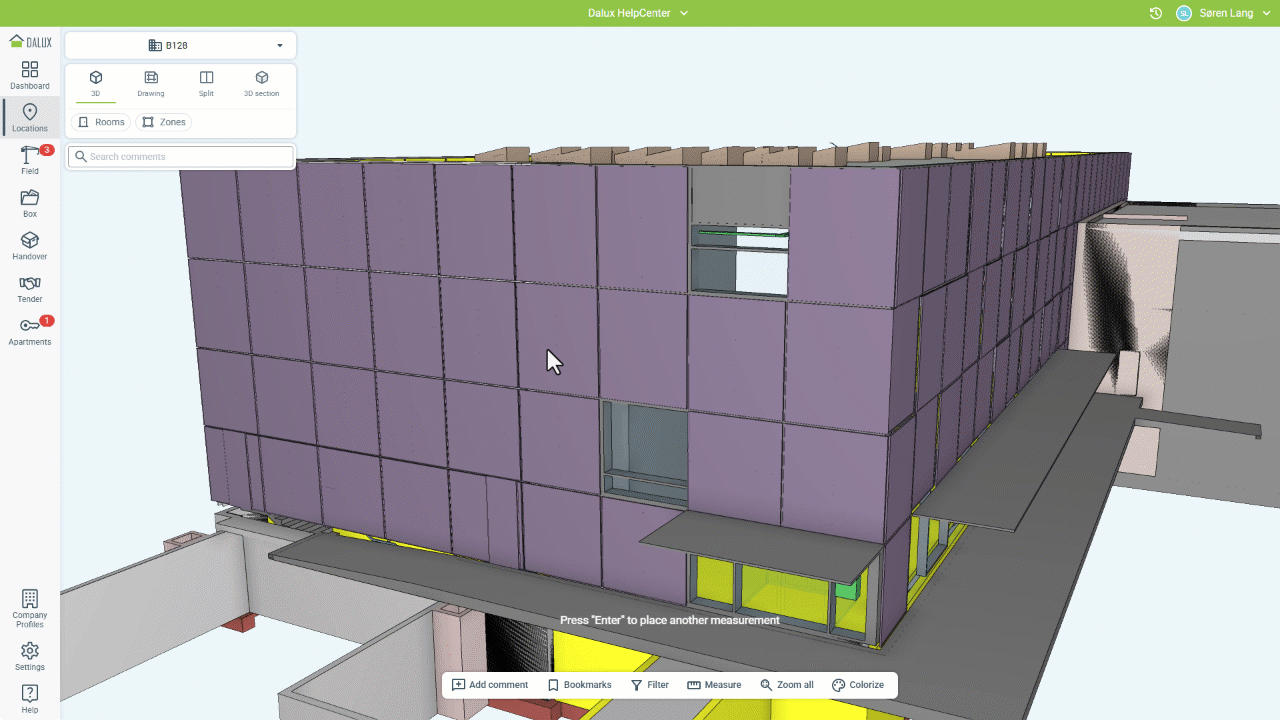

Sie können beliebig viele Messungen vornehmen, indem Sie erneut auf 'Punkt zu Punkt' klicken.

Um eine Messung zu entfernen, halten Sie Ihre Maus über die Messung und klicken Sie .

3-Achsen-Laser

Das 3-Achsen-Laser-Werkzeug erstellt Messungen in drei Richtungen, die von demselben Punkt ausgehen. Es funktioniert ähnlich wie ein Lasermesswerkzeug auf der Baustelle.

Gehen Sie zu Standorte und finden Sie das Element, das Sie messen möchten Messen '3-Achsen-Laser'.

Klicken Sie dann irgendwo in Ihrem Modell, um den Laser zu platzieren. Sie können den Laser verschieben, indem Sie ihn anklicken und ziehen.

Mehrere Laser können hinzugefügt werden, indem Sie erneut auf '3-Achsen-Laser' klicken.

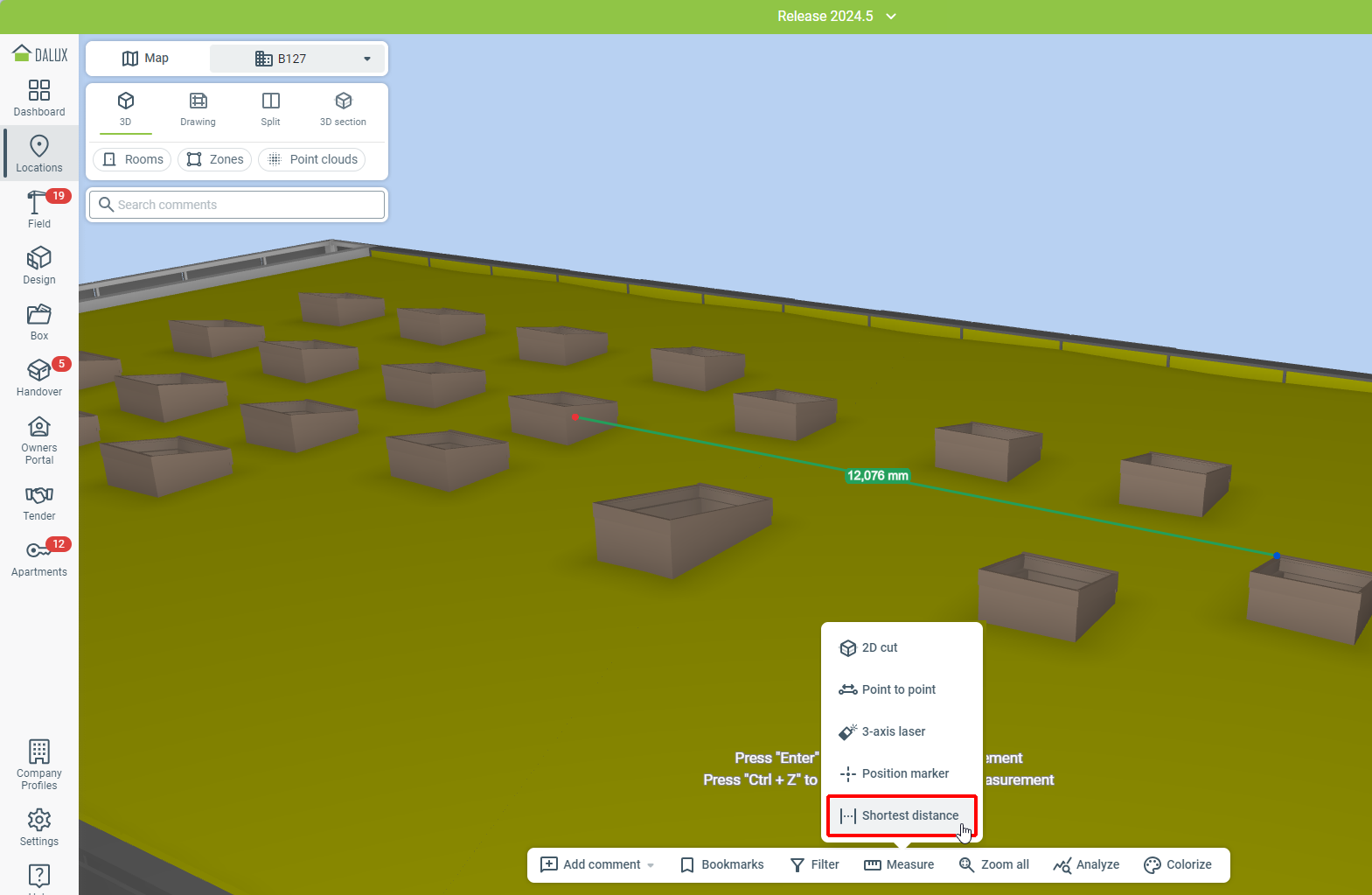

Kürzeste Entfernung messen

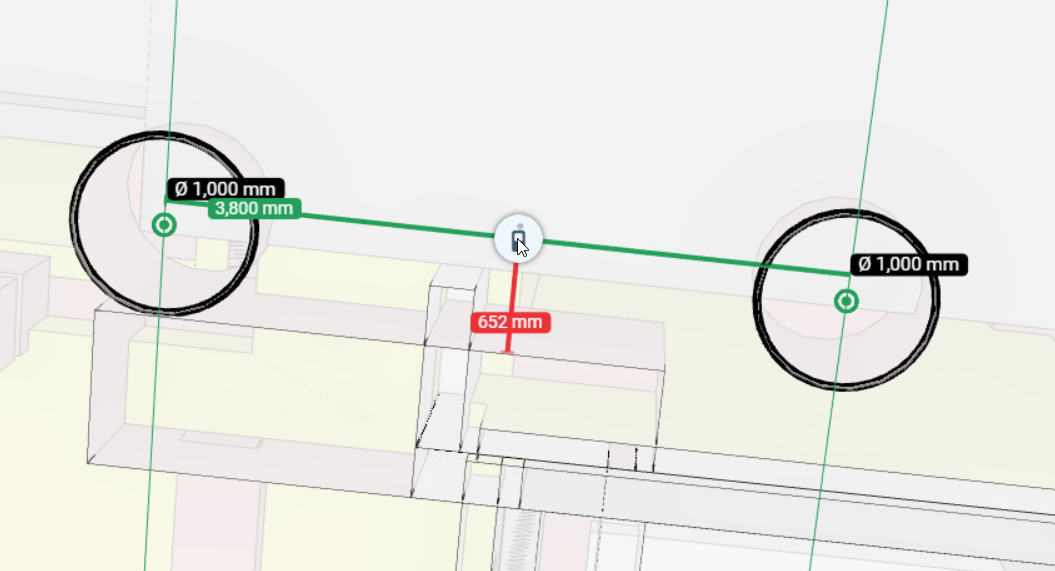

Wenn Sie die Dalux-Desktop-Anwendung verwenden, können Sie die kürzeste Entfernung zwischen zwei Objekten in Ihrem Modell messen. Klicken Sie auf zwei Objekte im Modell und die kürzeste Entfernung zwischen den Objekten wird gemessen.

Positionskennzeichnung

Sie können die genaue Position Ihres Modells durch die Positionskennzeichnungsmessung erhalten

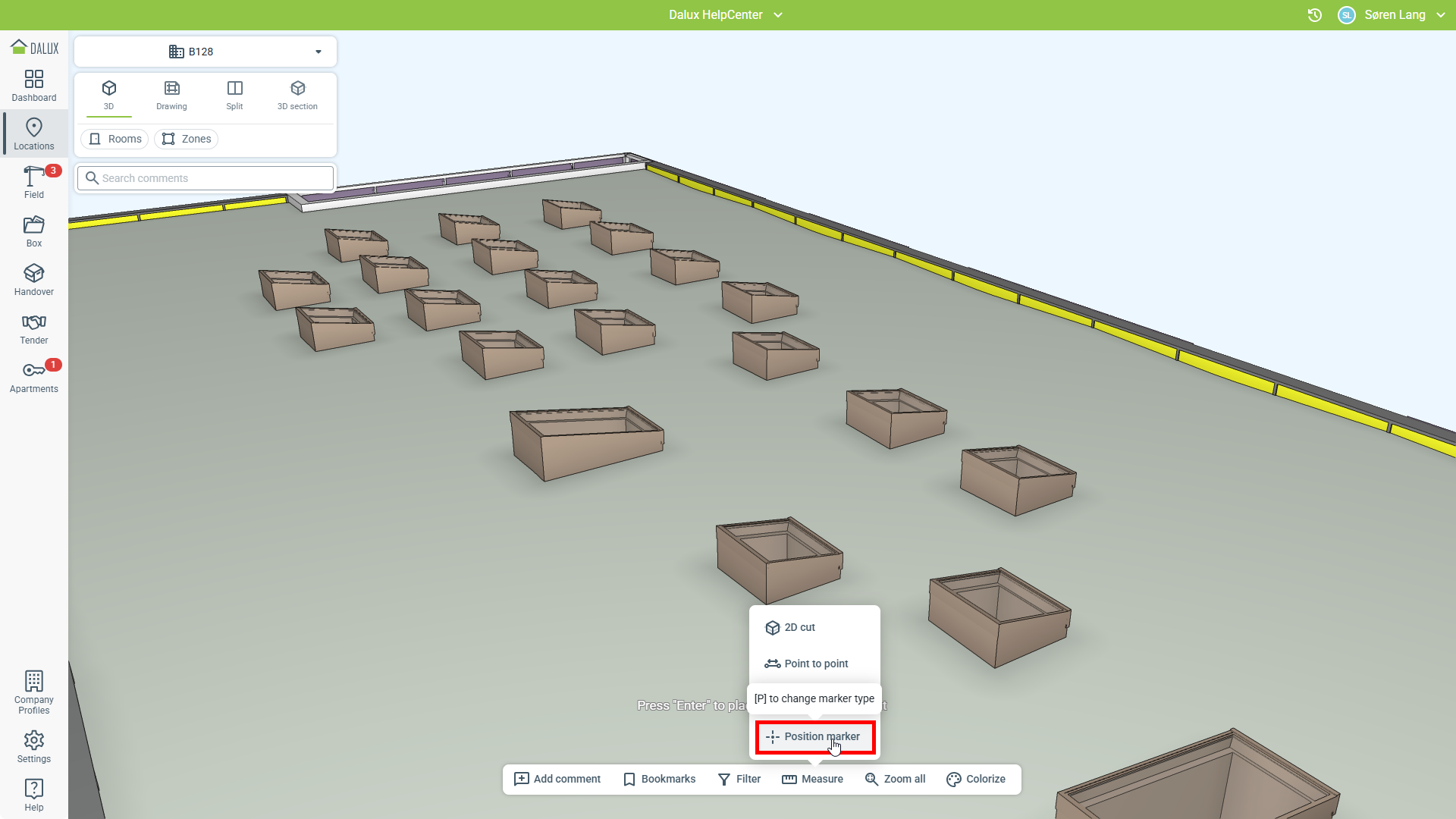

Klicken Sie auf Messen 'Positionskennzeichnung' Klicken Sie irgendwo in Ihrem Modell, um den Marker zu platzieren.

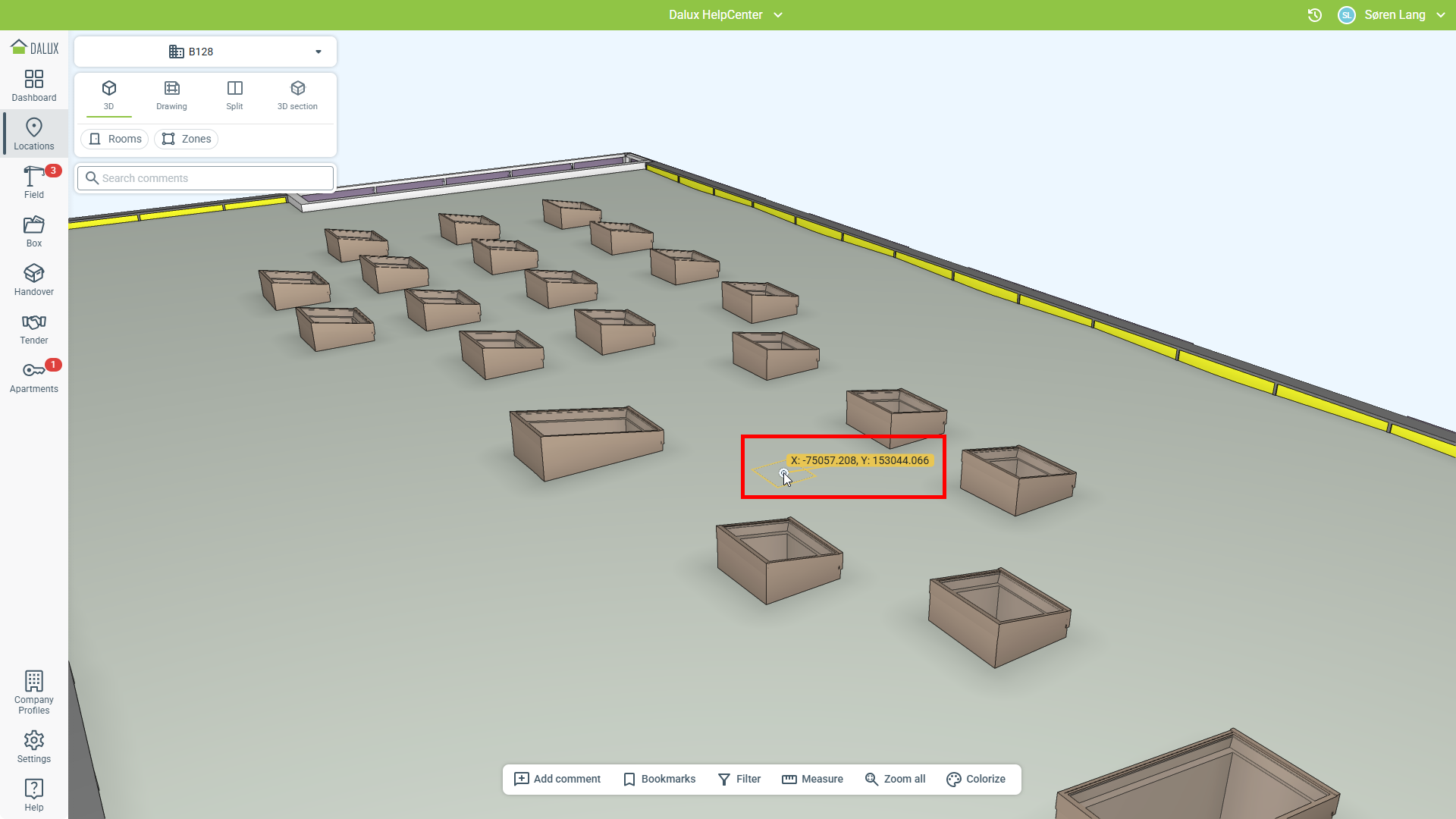

Sie können die Positionskoordinaten durch Klicken auf kopieren oder mit entfernen.

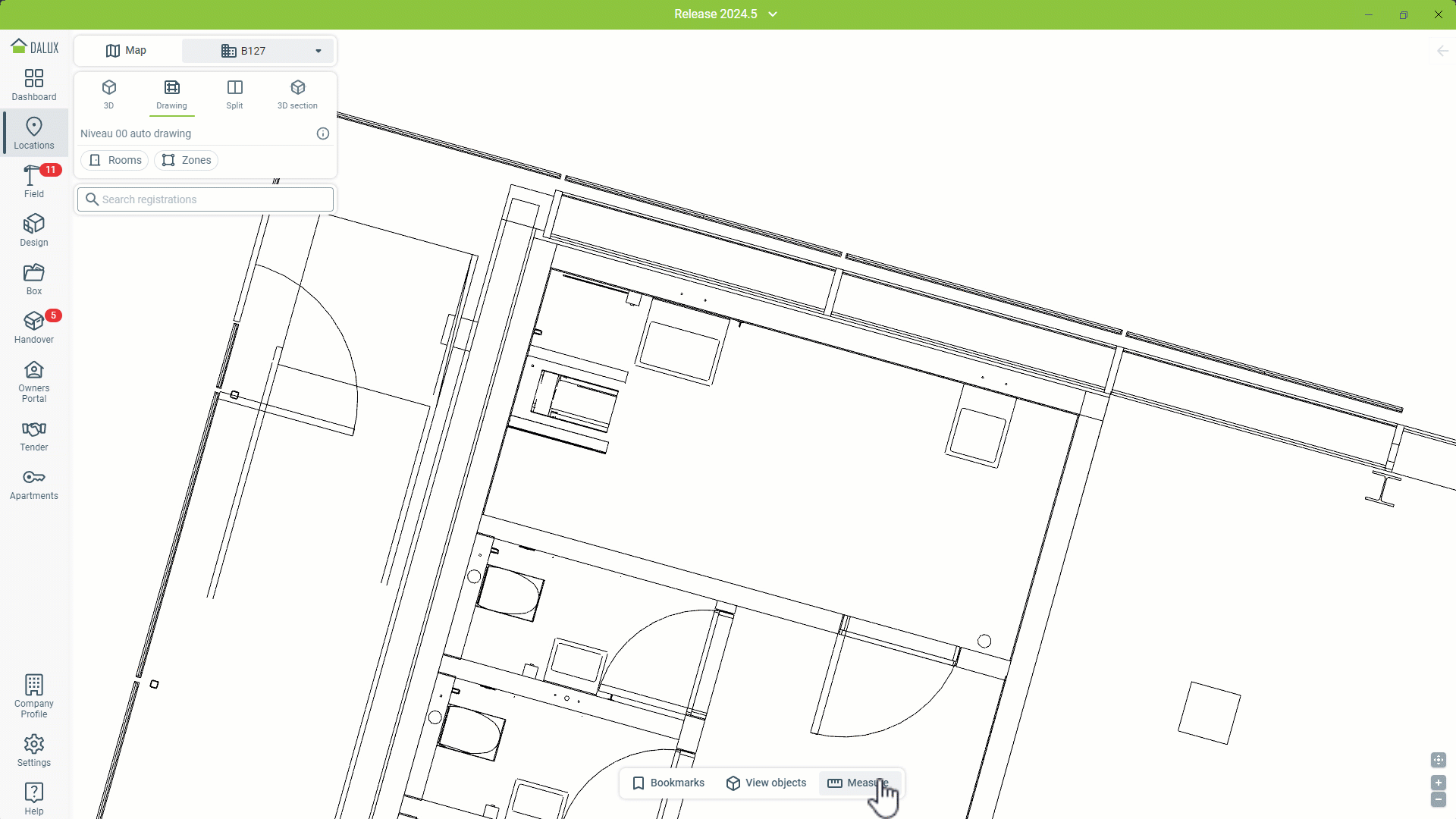

Wie man Messungen in 2D durchführt

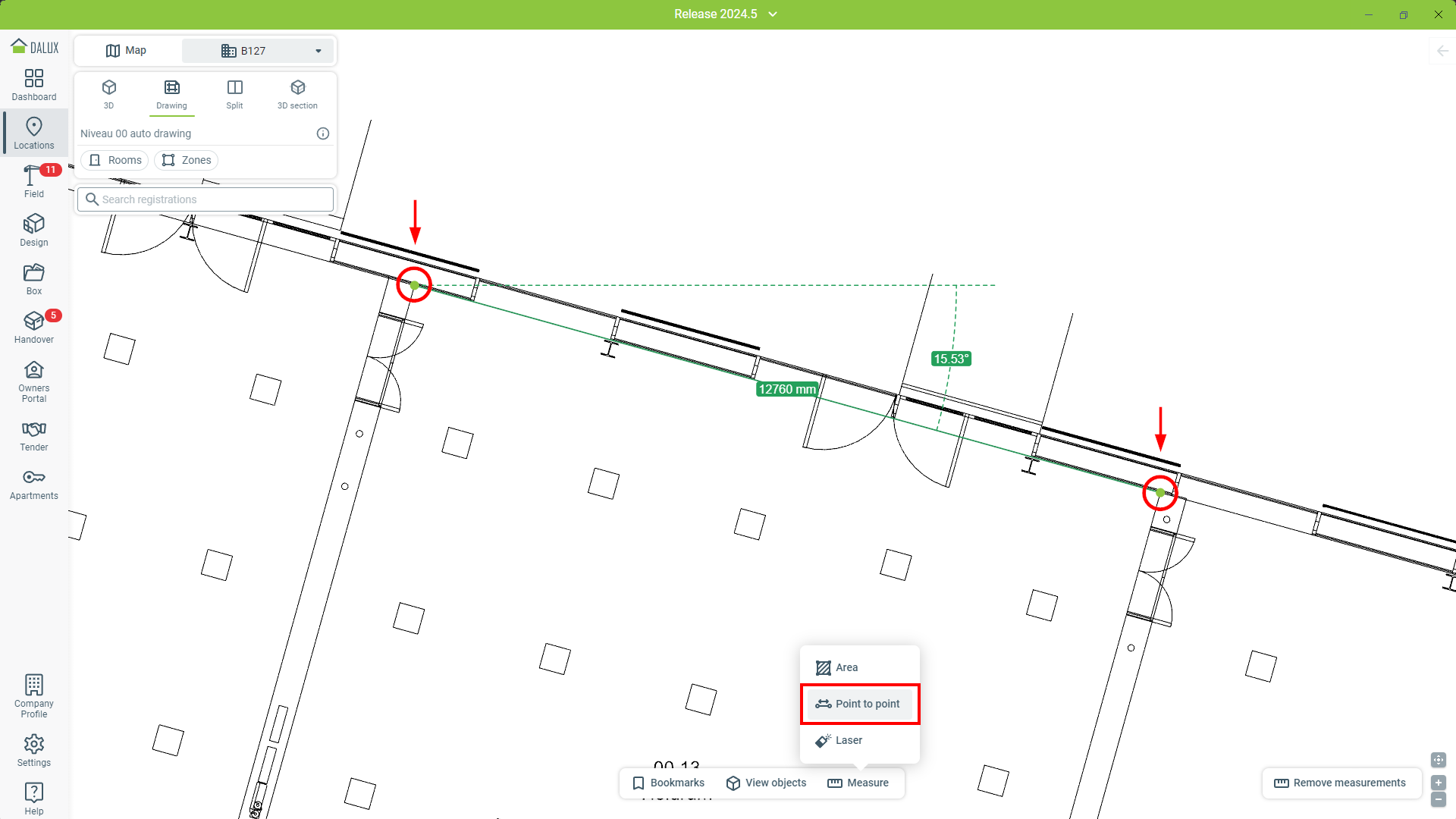

Punkt zu Punkt

Die Punkt-zu-Punkt-Messung ermöglicht es, den Abstand zwischen zwei Punkten zu messen.

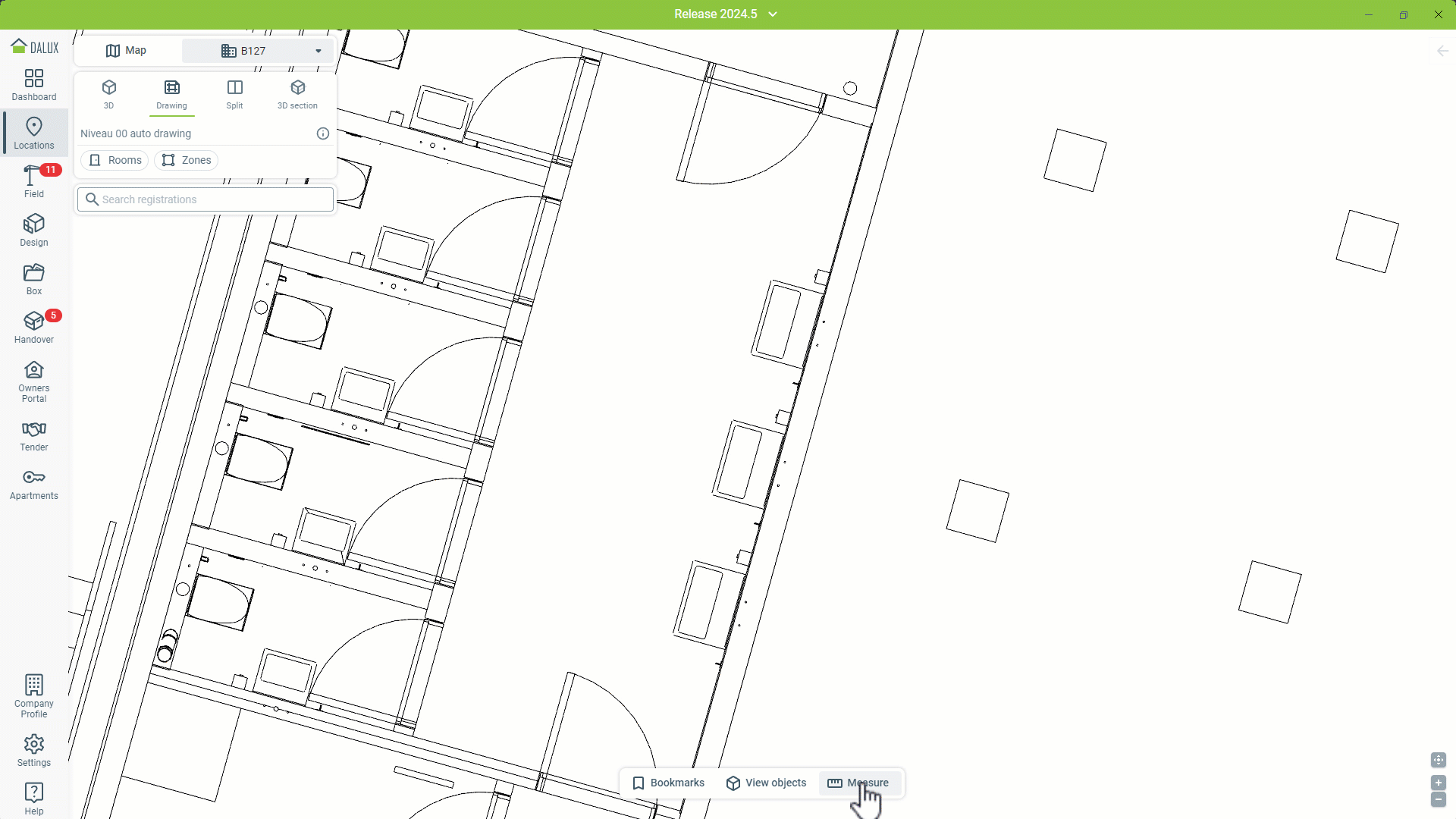

Gehen Sie zu Standorte und finden Sie das Element, das Sie messen möchten Messen 'Punkt zu Punkt'.

Wählen Sie zwei Punkte aus, zwischen denen Sie die Entfernung messen möchten, indem Sie auf die Zeichnung klicken. Zusätzlich zur Entfernung erhalten Sie auch den Winkel zu einer horizontalen Grundlinie.

Tipps und Tricks

Sie können eine Reihe von Messungen in 2D erstellen, indem Sie nach Ihrer ersten Messung Enter drücken. Sie können auch eine neue Messung vom Endpunkt einer bestehenden Messung aus starten, indem Sie darauf klicken.

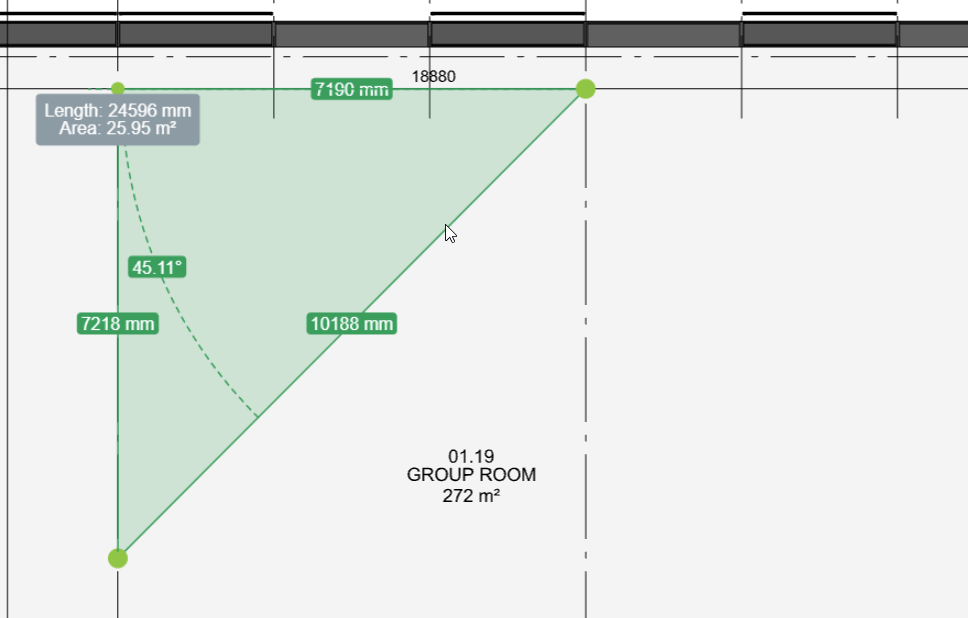

Lorsque l'on ferme une mesure point à point pour former une figure, l'aire est calculée automatiquement.

Beim Auswählen von Punkten hilft eine Fangfunktion, Ecken in Ihrer Zeichnung genau zu finden. Es hilft Ihnen auch, 90°-Winkel für gerade Flächen wie Wände und Türen zu finden.

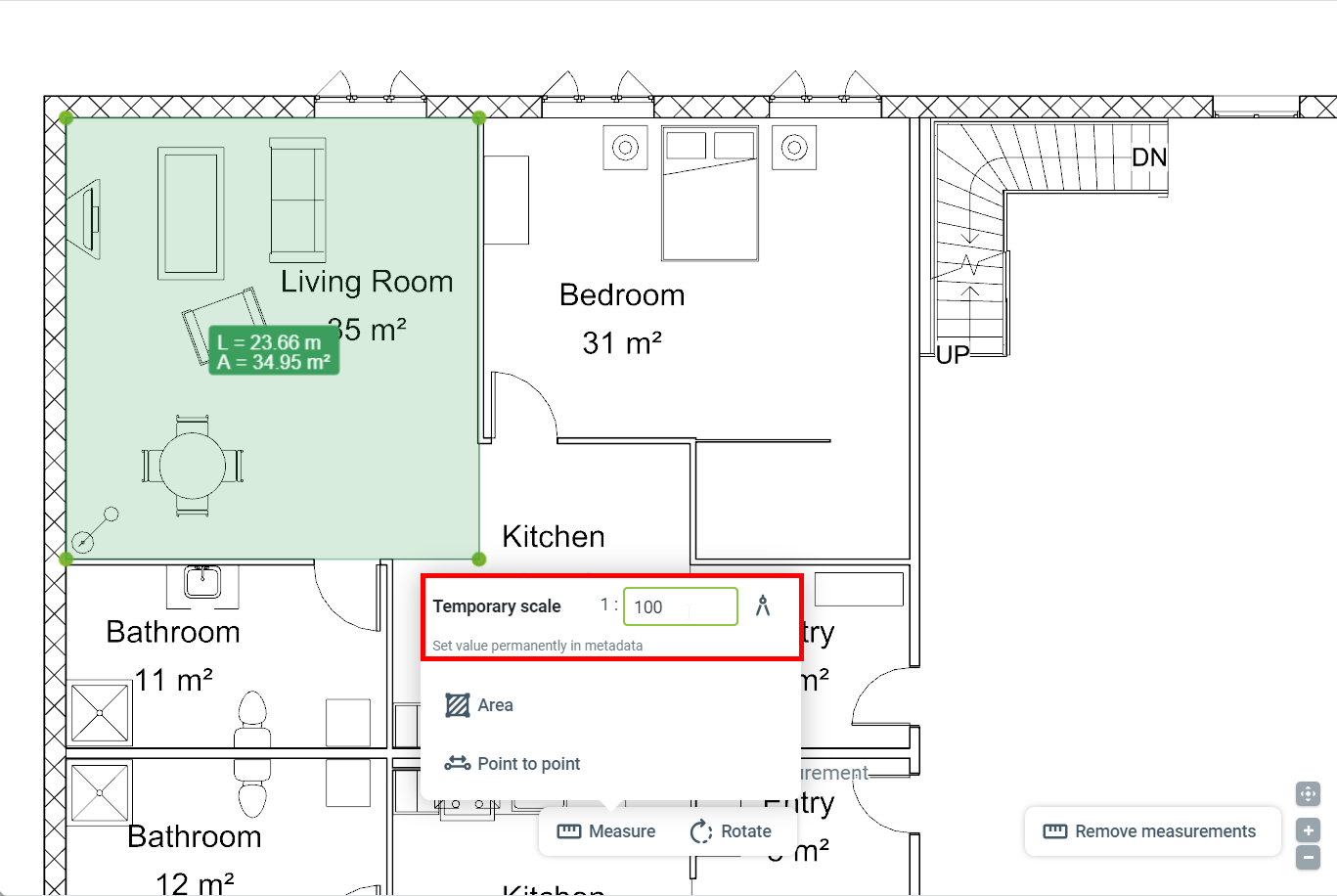

Bereich

Diese Funktion berechnet sowohl die Fläche als auch den Umfang eines Polygons. Klicken und ziehen Sie auf Ihrer Zeichnung, um eine rechteckige Form zu erstellen.

Alternativ können Sie auf die Zeichnung klicken, um einzelne Punkte zu erstellen, die miteinander verbunden werden. Sobald Sie fertig sind, wählen Sie Ihren Startpunkt erneut aus, um die Fläche zu berechnen.

Laser

Mit der Laserfunktion können Sie einen beliebigen Punkt auf Ihrer Zeichnung auswählen und Dalux findet die nächsten Entfernungen zu umliegenden Flächen.

Nach dem Messen klicken und ziehen Sie in der Mitte, um die Position der Messung zu verschieben.

Klicken Sie auf einen Pfeil an einem der Messendpunkte, um die Messung auf die nächste Linie zu verschieben.
