Dieser Artikel beschreibt, wie Punktwolken in Dalux hochgeladen, verwaltet und angezeigt werden.
Punktwolken sind ein Datensatz von Punkten, die geometrische Koordinaten, Farbwerte und Helligkeit enthalten. Sie werden normalerweise von LIDAR-Scannern erzeugt, die einen Bereich scannen und die Datenpunkte sammeln. Die Datenpunkte werden dann in 3D-Bilder in Form einer Punktwolke umgewandelt.
Punktwolken in Dalux können auf verschiedene Weise verwendet werden. Die häufigste Verwendung besteht darin, den Bauprozess zur Qualitätssicherung oder als Soll-Ist-Vergleich zu überwachen.
Technische Informationen
In den meisten Fällen ist das empfohlene Dateiformat für die optimale Nutzung .laz, aber auch andere Dateiformate funktionieren einwandfrei mit Dalux. Wir empfehlen, sofern möglich, den bevorzugten Dateiformaten unten von links nach rechts zu folgen.
.laz .las
.e57
.ply
.pts
.xyz
Die maximale Dateigröße beträgt 8GB.
.pts und .xyz Dateien variieren in ihren Spezifikationen, sodass eine korrekte Interpretation nicht garantiert werden kann. Falls dies das einzige verfügbare Dateiformat ist, kann ein Dienst wie Pointzip verwendet werden, um Dateien in .laz zu konvertieren.
Dalux unterstützt keine .rcp Dateien.
Wie man Punktwolken einrichtet
Benutzerrechte
Projektadministratoren, Projektplanungsmanager und Benutzergruppen mit 'Ändern'-Rechten für Standorte können Punktwolken verwalten.

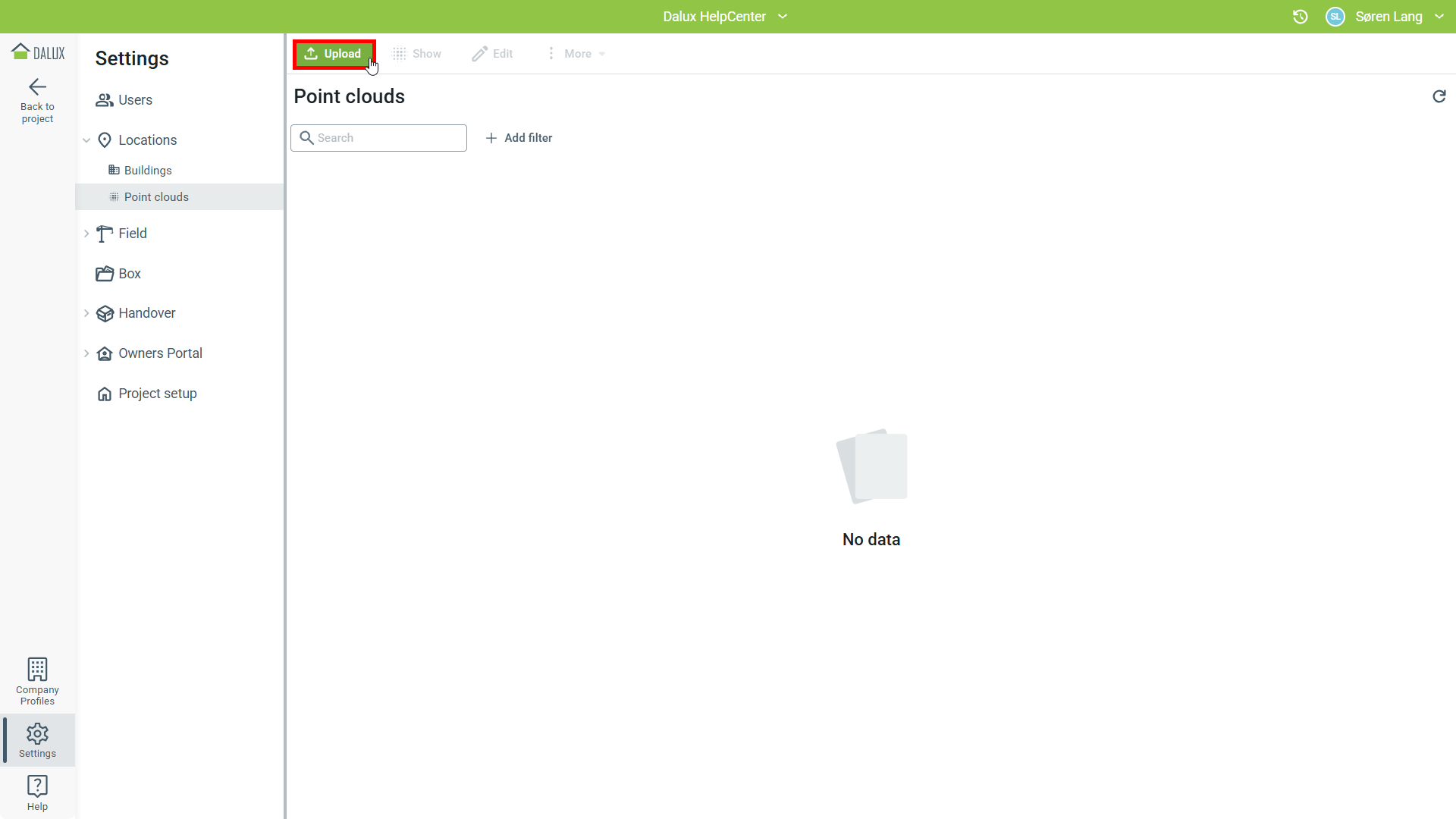

Um Punktwolken hochzuladen, gehen Sie zu Einstellungen
Standorte
Punktwolken
Hochladen.

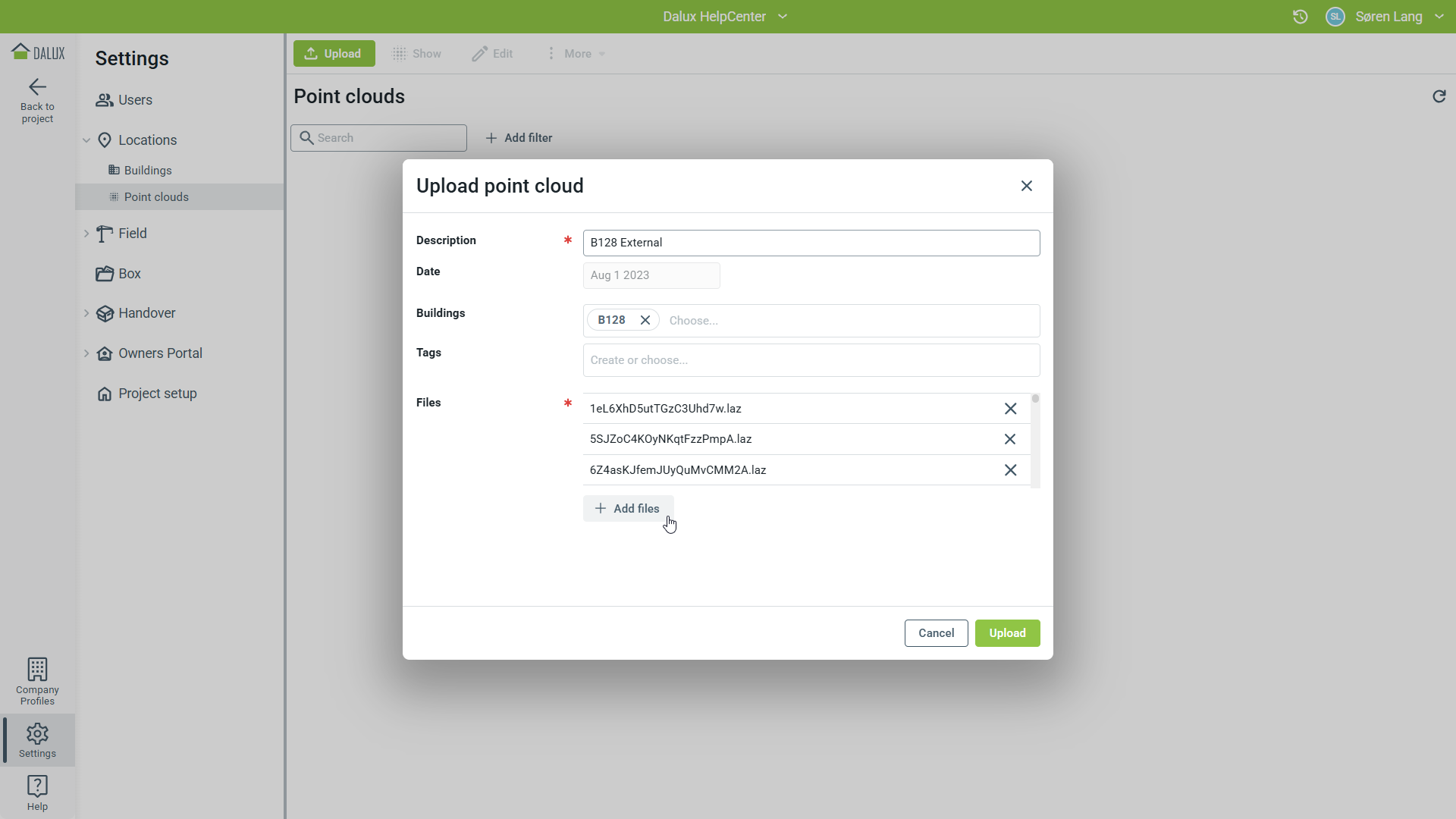

Fügen Sie eine Beschreibung hinzu und wählen Sie aus, mit welchem Gebäude die Punktwolke verknüpft ist.
Sie können eigene Tags hinzufügen, um Ihnen später bei der Filterung und Sortierung der Punktwolken zu helfen. Das Tag wird ebenfalls in Standorten angezeigt.
Eine oder mehrere Punktwolken-Dateien können gleichzeitig hochgeladen werden. Sobald die Punktwolken hochgeladen sind, verarbeitet Dalux die Dateien, bevor sie verwendet werden können.
Einzelne Dateien können zur Punktwolke hinzugefügt oder daraus entfernt werden, indem Sie die Punktwolke auswählen und auf Bearbeiten klicken.
Die gesamte Punktwolke kann gelöscht werden, indem Sie sie auswählen, auf Mehr klicken und dann auf
Punktwolke löschen klicken.
Wenn Sie Punktwolken von verschiedenen Daten haben, erstellen Sie eine neue Punktwolke und folgen Sie demselben Prozess.

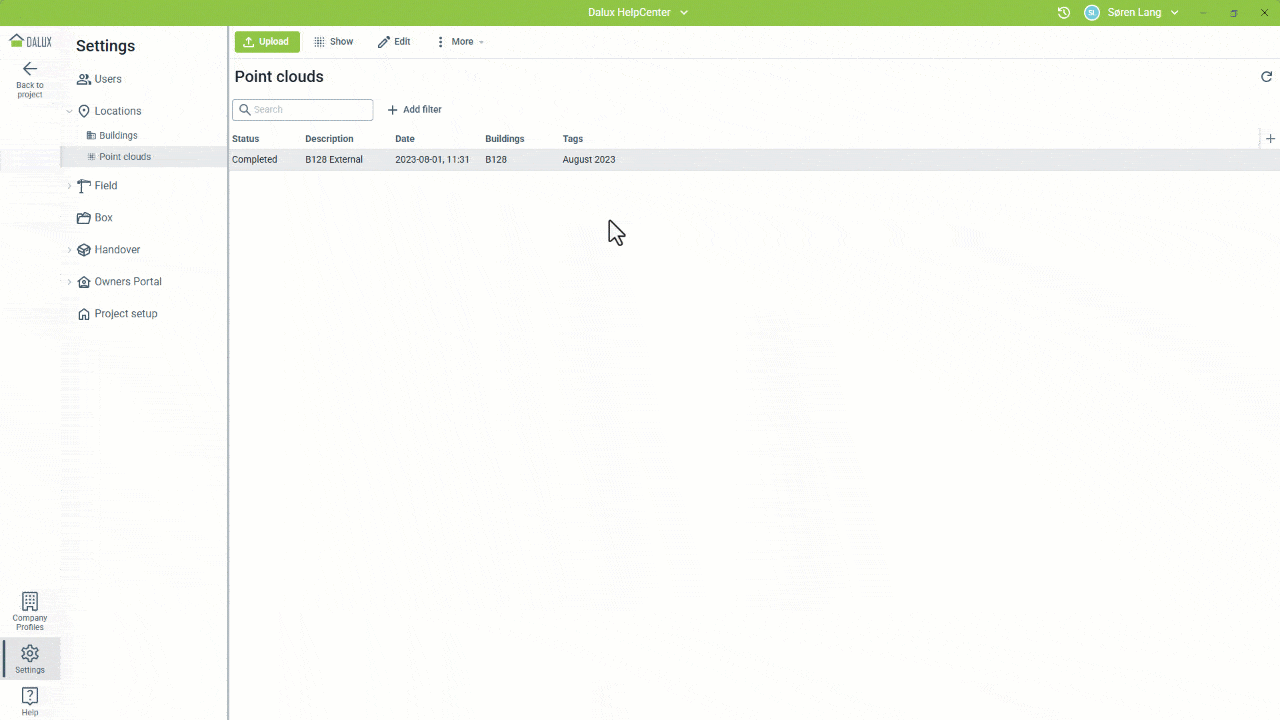

Wenn die Punktwolke hochgeladen und verarbeitet wurde, kann sie angezeigt werden, indem Sie auf die Punktwolke in der Listenansicht klicken und dann auf Anzeigen im oberen Menü klicken.
Technische Informationen
Wie man Punktwolken von Dalux herunterlädt
Wenn Sie Punktwolken-Daten von Dalux herunterladen möchten, gehen Sie zu:
Einstellungen
Standorte
Punktwolken
Wählen Sie eine Punktwolke aus der Listenansicht
Bearbeiten.

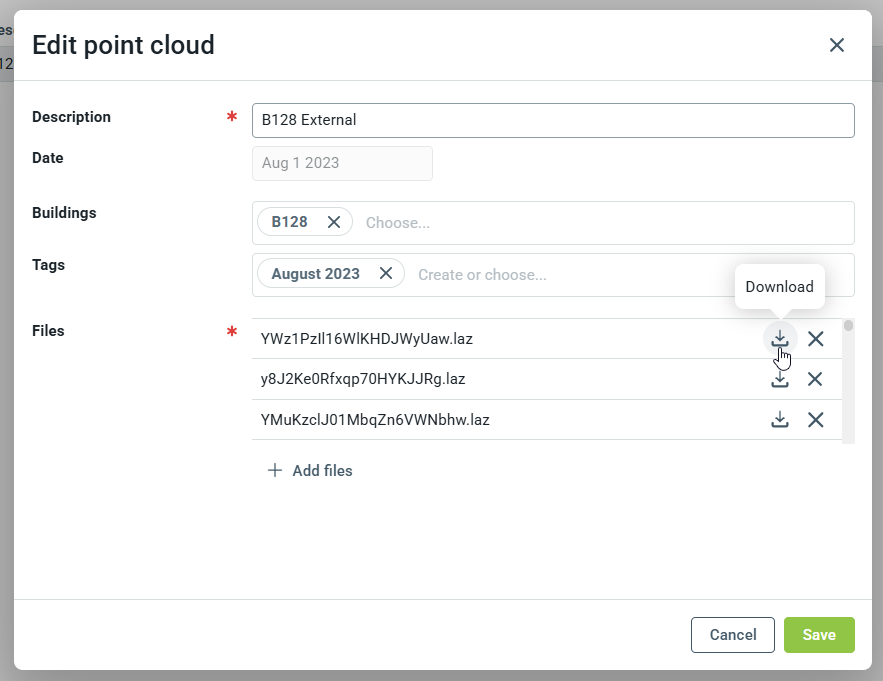

Dies öffnet die Punktwolke und jede Datei kann durch Klicken auf das -Symbol heruntergeladen werden.
Wie man Punktwolken mit Standorten verwendet
Wenn die Punktwolken und ein 3D-Modell ausgerichtet sind, kann die Punktwolke zusammen mit dem 3D-Modell angezeigt werden. Punktwolken können von Standorte aus angezeigt werden.
Gehen Sie zu Standorte und wählen Sie das Gebäude aus, das mit der Punktwolke verknüpft ist.

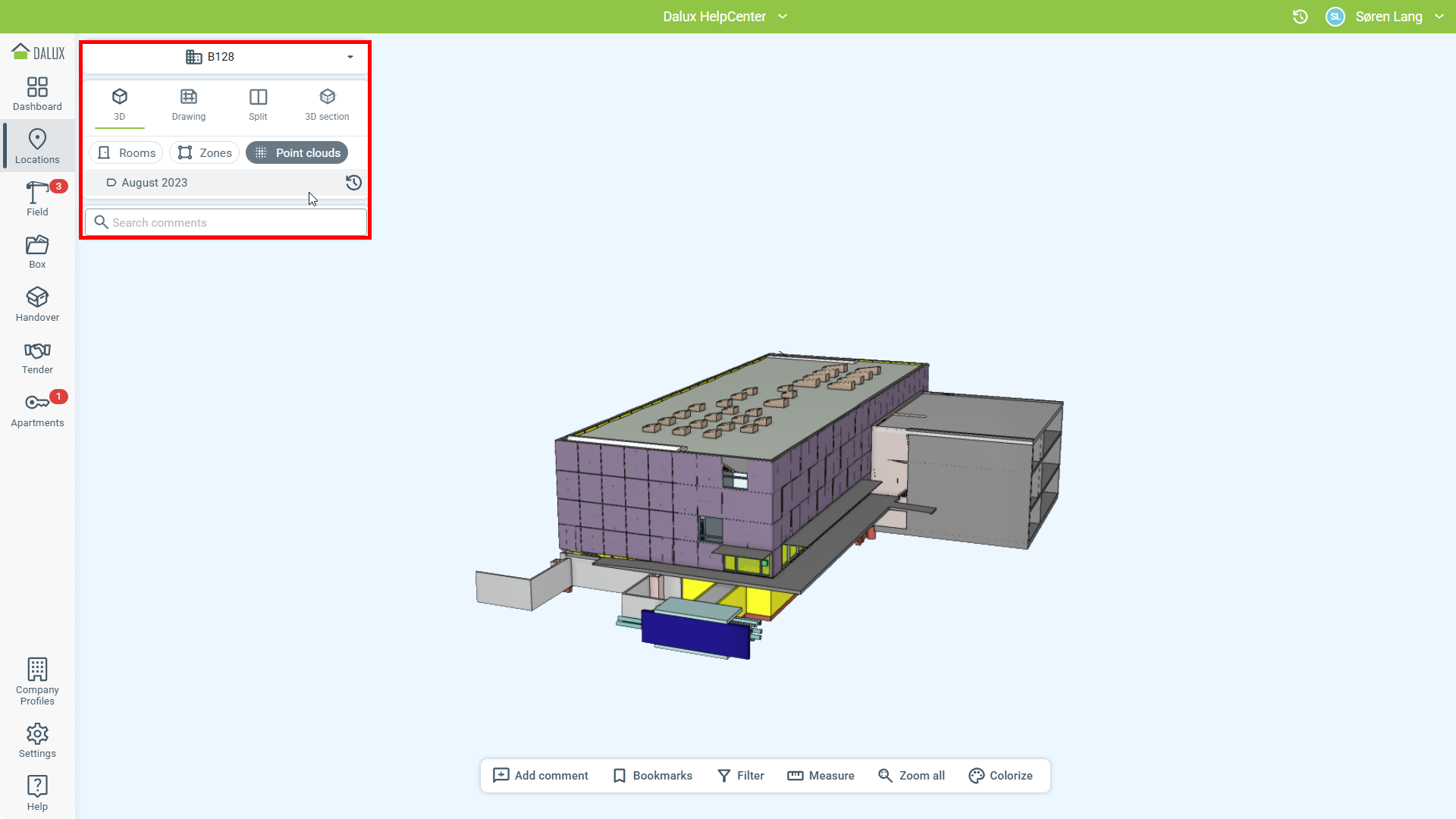

Punktwolken sind aus dem 3D zugänglich. Klicken Sie auf 3D
Punktwolken. Sie können dann auswählen, welche Punktwolke Sie anzeigen möchten.

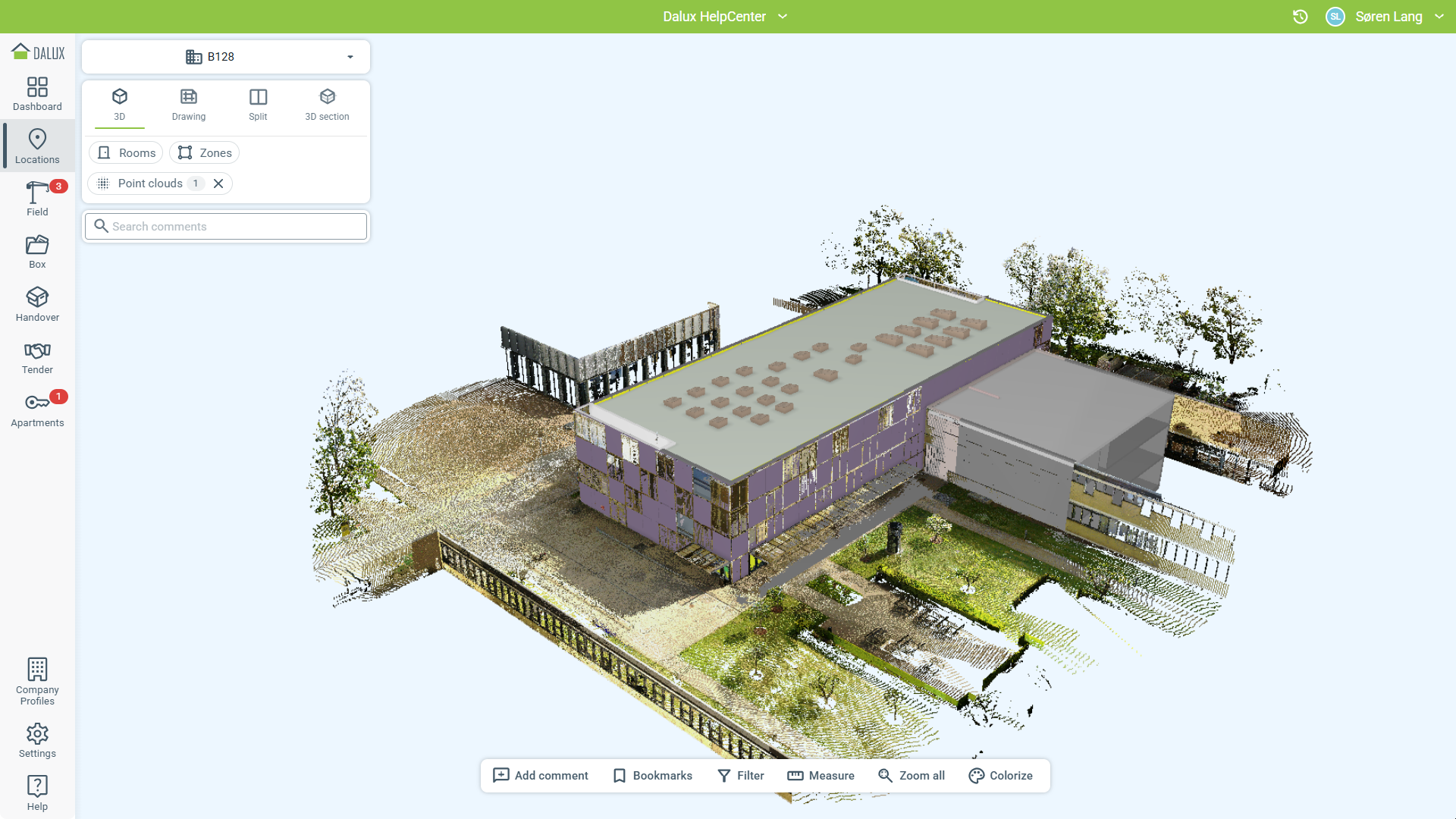

Die Punktwolke wird neben dem 3D-Modell angezeigt, und die Navigation in 3D funktioniert wie gewohnt in Dalux.

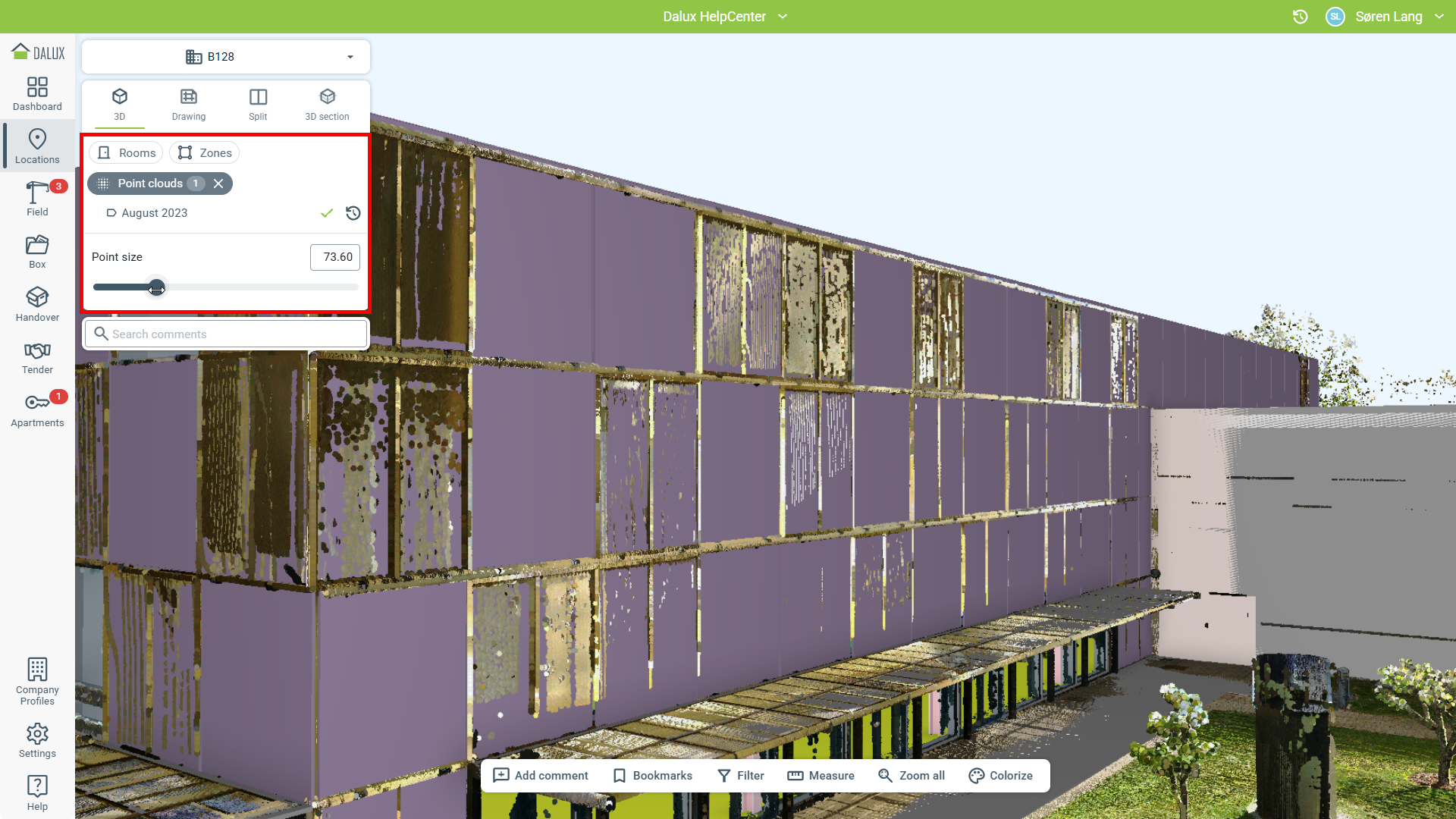

Bei Verwendung der Browser-Version von Dalux steht die Option zur Größenanpassung der Punkte mithilfe des 'Punktgröße'-Schiebereglers zur Verfügung. Reduzieren Sie das Detaillierungsniveau, indem Sie einen höheren Wert einstellen, um die Anzeige zu beschleunigen. Für ein höheres Detaillierungsniveau stellen Sie die Punktgröße niedriger ein.
Punktwolken mit dem Modell vergleichen
In Field Pro und InfraField Pro können Sie Ihre Punktwolke mit Ihrem Modell vergleichen. Dalux kennzeichnet Punkte, die sich um eine festgelegte Distanz von Ihrem Modell unterscheiden. Aktivieren Sie 'Mit 3D vergleichen' im Standortmenü und legen Sie den Schwellenwert auf die gewünschte Distanz fest. Dalux verwendet Farbkennzeichnung, um Punkte über oder unter der Schwelle anzuzeigen.
