Bitte beachten Sie, dass dieses Video nur für Dalux FM und Plugin-Version 6.2.0 und später gilt.
Bitte lesen Sie diesen Artikel, um Revit-Modelle in Dalux Build zu importieren: So laden Sie 3D-Modelle und Zeichnungen mit dem Revit-Plugin hoch
Das Revit-Plugin ist ein von Dalux entwickeltes Plugin, das sich in Revit integrieren lässt und eine Vielzahl von Funktionen unterstützt, wie das Hochladen von Modellen und Zeichnungen, das Erstellen von Kommentaren (Dalux Box) und die Integration mit der Modellvalidierungsfunktion (Dalux Box).
Dieser Artikel erklärt, wie Sie das Revit-Plugin verwenden können, um Modelle direkt aus Revit in Ihre Dalux FM-Instanz hochzuladen.
WARNUNG
Das Ändern der Projektvorlage ändert die eindeutige ID der Revit-Datei und verhindert Updates bestehender Revit-Dateien.
Außerdem verlieren alle Assets mit zugewiesenen BIM-Instanzen ihre Verbindung zu den entsprechenden BIM-Objekten.
Upload bezieht sich auf die Operationen, die im Dalux-Plugin durchgeführt werden, um Daten an Dalux FM zu übertragen.
Importieren bezeichnet die in Dalux FM nach einem erfolgreichen Hochladen durchgeführten Vorgänge, die verwendet werden, um ein Update der Standortdaten vorzunehmen.
Lesen Sie diesen Artikel, um zu erfahren, wie das geht: Wie Sie Ihr BIM-Modell und Ihre Zeichnungen importieren
Um zu erfahren, wie Sie das Plugin installieren und seine weiteren Funktionen nutzen, lesen Sie So richten Sie das Revit-Plugin ein.
Achtung
Dieses Plugin funktioniert nur mit Vollversionen von Revit. Stellen Sie bitte sicher, dass Ihre Revit-Version mit der Plugin-Version kompatibel ist. Ein Update von Revit kann Probleme verursachen, wenn die Plugin- und Revit-Versionen nicht übereinstimmen.
Bevor Sie versuchen, ein Modell mit dem Revit-Plugin hochzuladen, stellen Sie sicher, dass die Koordinaten Ihres Projekts für das Hochladen korrekt eingerichtet sind. Dieser Artikel (Revit Survey Point) kann Ihnen helfen, wenn Sie unsicher sind oder Synchronisationsprobleme haben.
Video
Dieses Video zeigt den gesamten Prozess, von Hochladen bis Import.
Wie Sie Ihr BIM-Modell und Ihre Zeichnungsdateien hochladen
Benutzerrechte
Sie müssen sich in einer Benutzerrolle mit Berechtigungen befinden, BIM- und Zeichnungen unter Standorte in der relevanten Dalux FM-Instanz zu bearbeiten, um Dokumente aus Revit hochzuladen. Falls Sie dies nicht tun können, wenden Sie sich an Ihren Dalux FM-Administrator.
Um Ihr Modell von Revit nach Dalux hochzuladen, öffnen Sie Revit, stellen Sie sicher, dass Sie im Plugin in Ihr Dalux-Konto eingeloggt sind.
Instanz und Gebäude auswählen

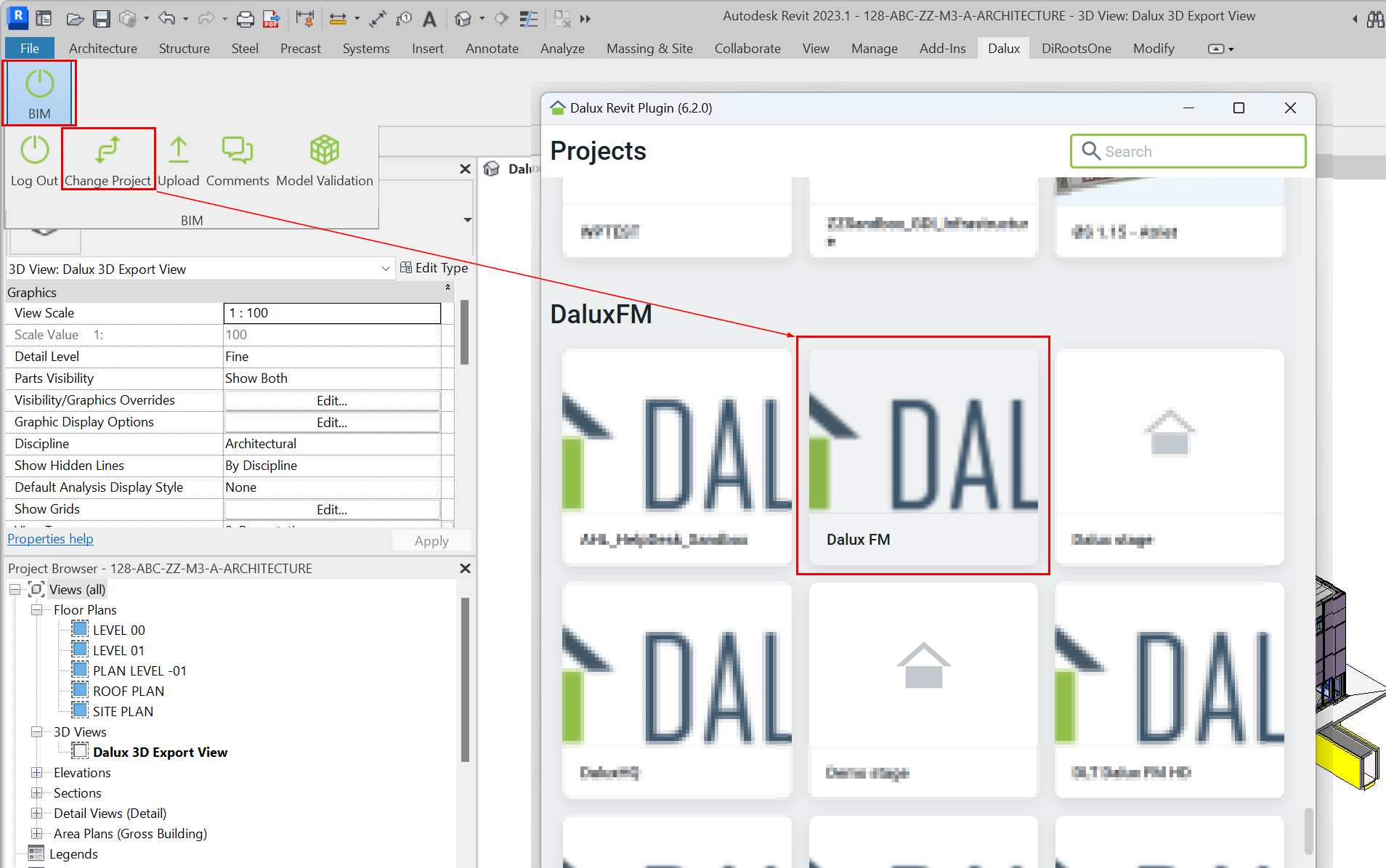

Wählen Sie das Projekt aus oder ändern Sie es, indem Sie auf "Projekt ändern" klicken und aus der Liste eine Instanz auswählen.

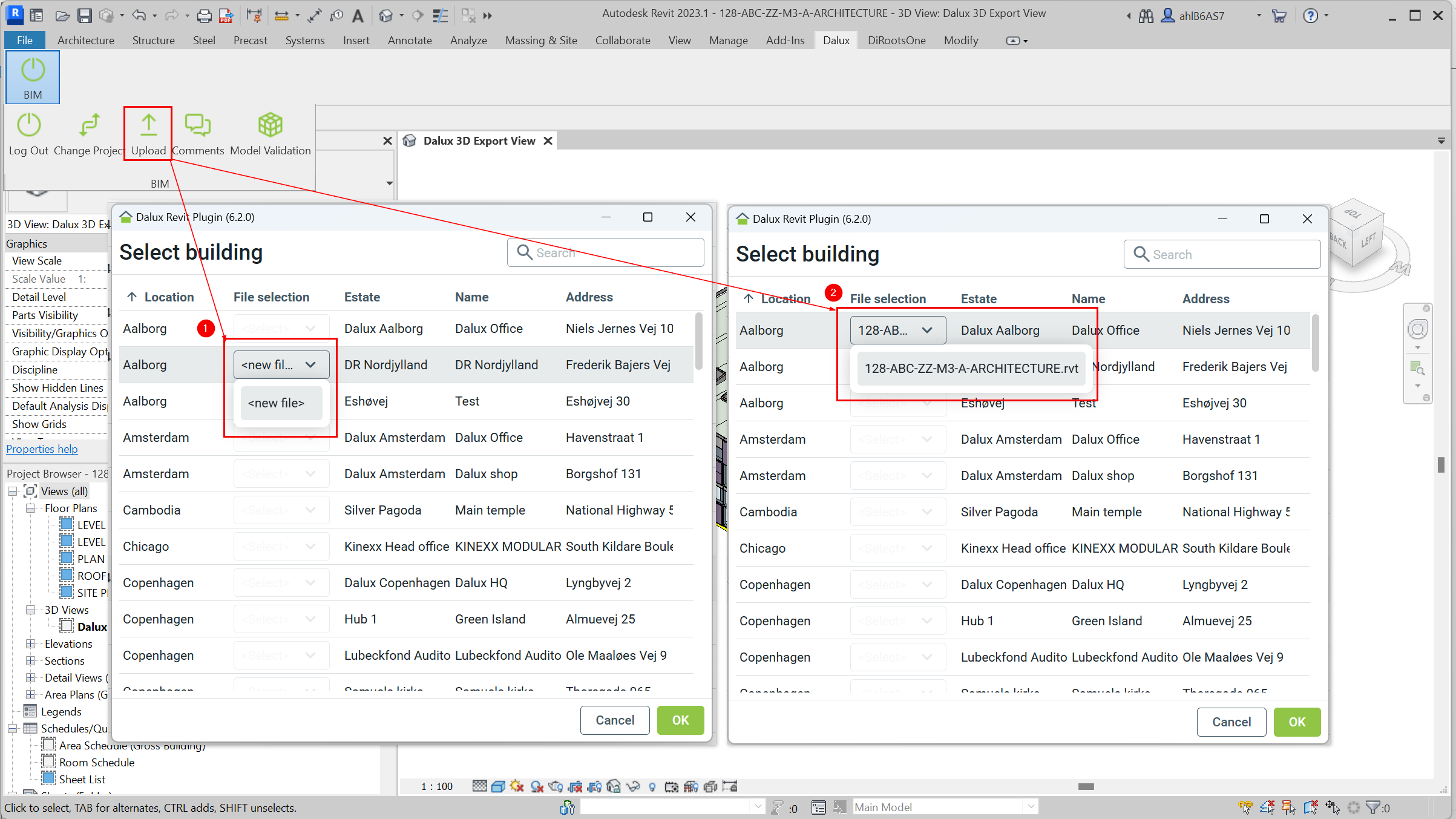

Klicken Sie auf "Hochladen", wählen Sie das Gebäude und die Datei aus, in die Sie Ihr Modell hochladen möchten.
Wenn Sie dieses Modell zum ersten Mal hochladen, wählen Sie im Feld Datei "Neue Datei". (1)
Wenn Sie dieses Modell bereits hochgeladen haben, wählen Sie dann die Datei aus, die Sie aktualisieren möchten. (2)
Wichtig!
Stellen Sie sicher, dass das Gebäude, in dem Sie Ihre Revit-Datei hochladen möchten, bereits in der Dalux FM-Instanz vorhanden ist, da Sie über das Plugin keine neuen Gebäude erstellen können.
Dateien hochladen

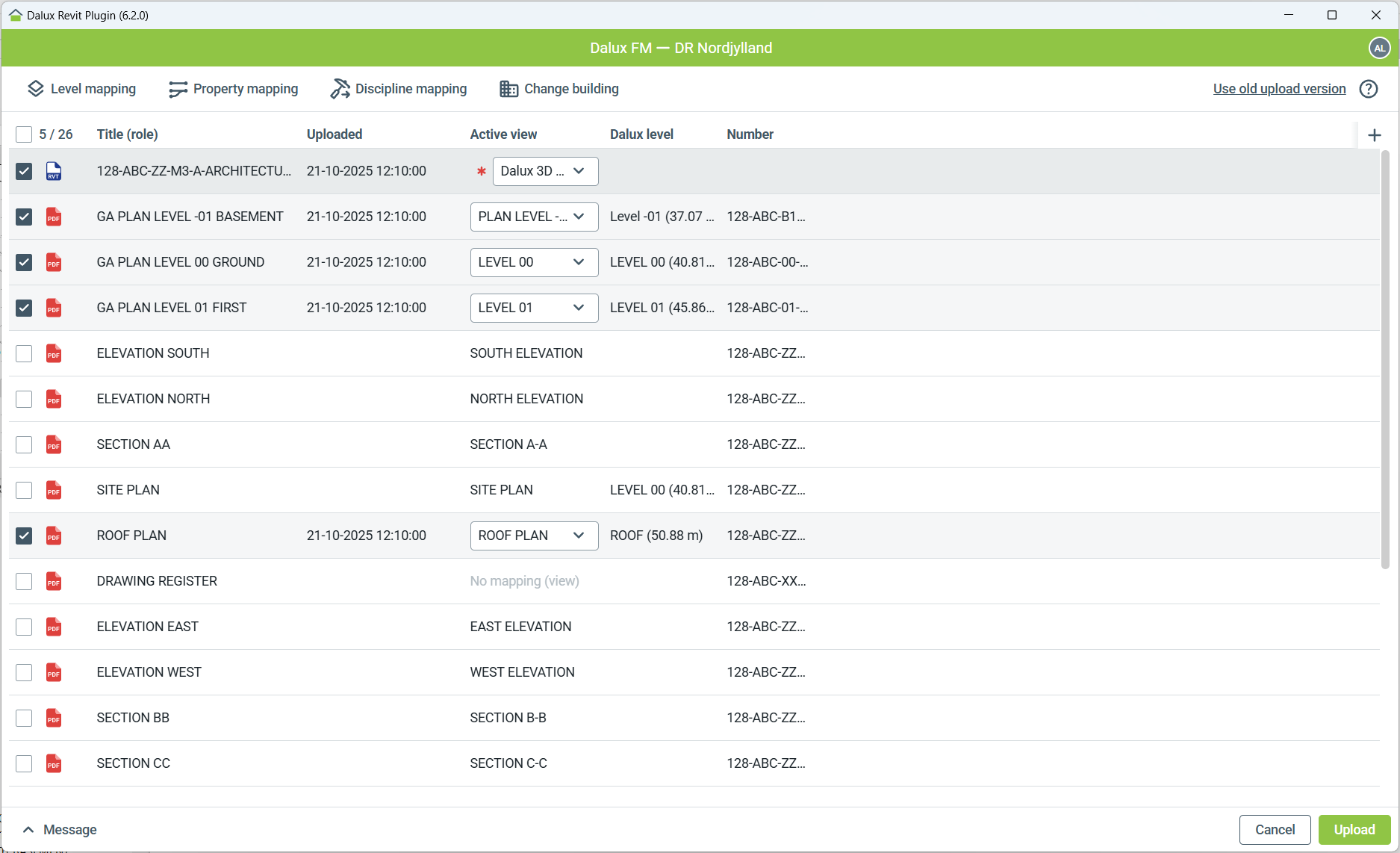

Vom Haupt-Upload-Bildschirm aus können Sie die Dateien auswählen, die Sie hochladen möchten, und die ihnen zugeordneten Metadaten anzeigen.
Klicken Sie auf das -Symbol in der oberen rechten Ecke, um der Ansicht weitere Spalten hinzuzufügen.
Hinweis
Wenn Sie zum ersten Mal hochladen, sollten Sie zuerst Zuordnung der Ebenen,
Eigenschaftenzuordnung, und
Disziplinzuordnung durchgehen (siehe unten). Diese Einstellungen werden für zukünftige Uploads gespeichert.
Titel: Dies ist der Dateiname, unter dem er in Standorten angezeigt wird.
Ändern Sie es unter Eigenschaftenzuordnung.
Hochgeladen: Datum der letzten Hochladung dieser Datei.
Aktive Ansicht: Wählen Sie die Ansicht aus, die bestimmt, auf welche Ebene sie abgebildet werden soll.
Wählen Sie "Kein Mapping" aus, wenn Sie die Zeichnung bzw. das Blatt nicht mit einer Ebene verknüpfen möchten.
Für 3D-Modelle siehe unten: Aktive Ansicht (3D).
Dalux-Level: Die Ebene, auf die die Zeichnung entsprechend der aktiven Ansicht abgebildet wird.
Nummer: Blattnummer der Zeichnung (in Revit nur bearbeitbar).
Disziplin: Zeichnungsfachgebiet, geben Sie den Wert manuell ein oder ordnen Sie ihn unter Disziplinzuordnung zu
Wählen Sie die Dateien durch Ankreuzen der Kästchen aus; die Zeile wird hervorgehoben.
Ein oranger Stern kennzeichnet ein Pflichtfeld; Sie müssen etwas auswählen, damit Sie es hochladen können.
Tipps und Tricks
Sie können mehrere Zeilen auswählen, indem Sie während der Auswahl mehrerer Zeilen Strg- oder Umschalt-Taste gedrückt halten.
Blätter
Ein Blatt besteht aus einer Ansicht sowie zusätzlichen Elementen wie Legenden, Texten und Anmerkungen.
Wenn Sie ein Blatt zu Dalux FM hochladen und darauf Assets erstellen, sind deren Positionen mit der Platzierung dieser Ansicht auf dem Blatt verknüpft.
Wichtig!
Wenn Sie später das Blatt in Revit aktualisieren und die Ansicht verschieben — auch ohne sie zu löschen — werden sich alle verwandten Assets und Arbeitsaufträge in Dalux FM entsprechend verschieben. Dies geschieht, weil Dalux FM deren Standorte basierend auf der Position der Ansicht auf dem Blatt verfolgt. Daher können Anpassungen in Revit am Layout oder an der visuellen Darstellung ungewollt die Assets in FM verschieben.
Blätter werden als PDF-Dateien hochgeladen.
Ansichten
Eine Ansicht wird immer entsprechend ihrer Quelle platziert und kann nicht neu positioniert werden.
Grundriss-Ansichten werden der Ebene zugeordnet, auf der sie erstellt wurden, während Schnitte und Elevationen keiner Ebene zugeordnet werden.
Ansichten werden als DWG-Dateien hochgeladen.
Modell-Dateien
Modelle verhalten sich genauso wie Zeichnungen. Es gibt jedoch zwei Hauptunterschiede.
Raum exportieren

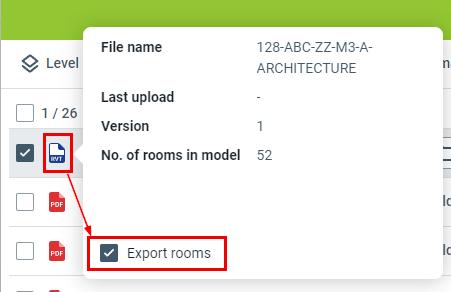

Fahren Sie mit der Maus über das Modell-Symbol und wählen Sie aus, ob die Räume beim Hochladen eingeschlossen werden sollen.

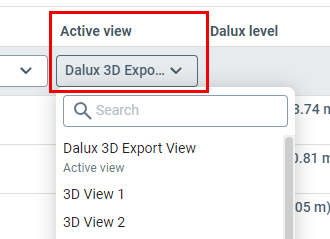

Aktive Ansicht (3D)
Wählen Sie die 3D-Ansicht aus, die Sie für den Upload verwenden möchten. Der Detaillierungsgrad (fein wird empfohlen) und nur sichtbare Objekte in dieser Ansicht werden hochgeladen.
Ebenen-Zuordnung
WARNUNG
Wenn in Ihrer Dalux FM-Instanz bereits Ebenen existieren, sollten Sie während des Uploads zu Dalux keine Ebenen aus Ihren Blättern erstellen!

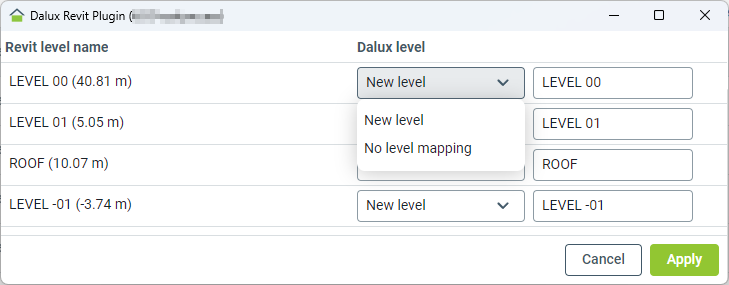

Die Ebenenzuordnung zeigt die Ebenen des Modells an und ermöglicht es Ihnen, jede Ebene einer Dalux-Ebene zuzuordnen und ihr einen Namen.
Sie können:
- Wählen Sie vorhandene Ebenen, wenn sie bereits in Dalux erstellt wurden.
- Erstellen Sie eine neue Ebene basierend auf einer Ebene des Modells.
- Wählen Sie 'Keine Ebenen-Zuordnung', und die Ebene wird nicht hochgeladen.
Tipps und Tricks
Hochladen von Revit mit versetzten Ebenen und Räumen – Wenn Ihr Gebäude versetzte Ebenen hat (zum Beispiel ein Erdgeschoss, das aus drei Ebenen mit unterschiedlichen Höhen besteht), müssen Sie alle Ebenen, die Räume enthalten, in Dalux importieren. Dies stellt sicher, dass Räume mit den richtigen Ebenen zusammengeführt werden können. Ansonsten werden Räume der nächsten Ebene zugewiesen, was möglicherweise nicht genau ist.
Eigenschaftenzuordnung

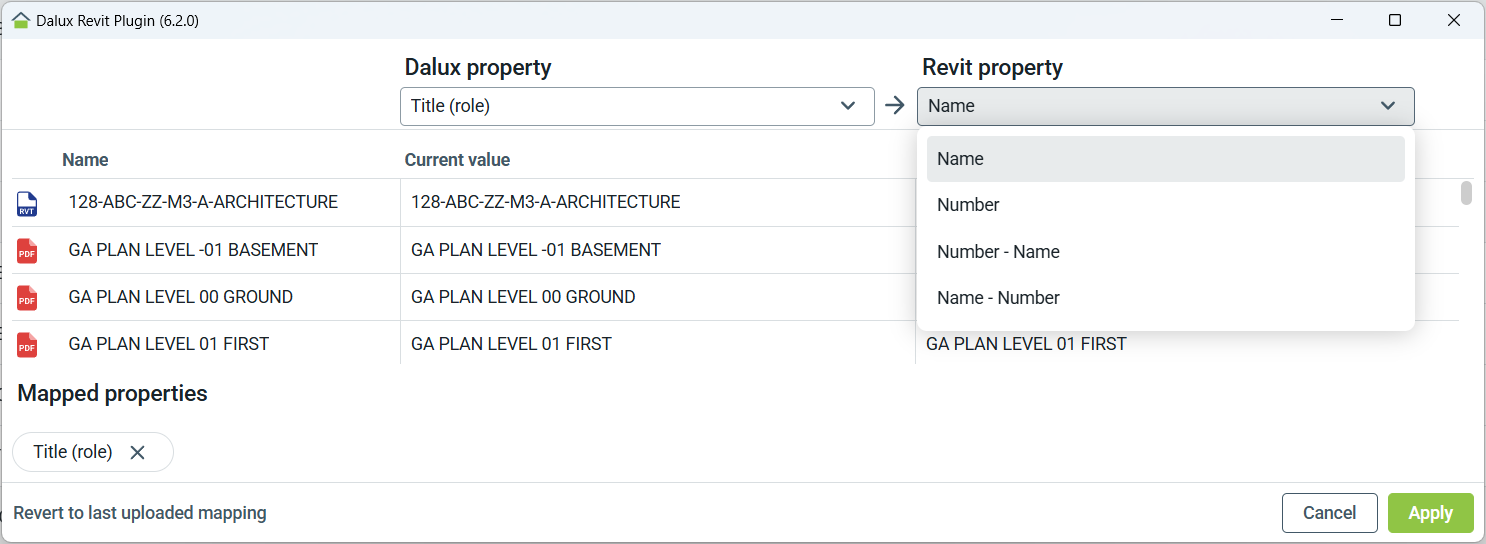

Eigenschaftenzuordnung ermöglicht es Ihnen, den Dateinamen anzugeben und Dalux-Metadaten einer Revit-Eigenschaft zuzuordnen.
Name: Diese listet Zeichnungen nach Blatt- oder Ansichtsname auf.
Dalux-Eigenschaft(Dokumenteigenschaft): Damit können Sie das Dalux-Metadatenfeld 'Titel' auswählen, das den Dateinamen in Dalux festlegt. Revit-Eigenschaft: Diese ermöglicht es Ihnen, die Blatt-Eigenschaften aus dem Revit-Modell auszuwählen.
Nachdem Sie auf Übernehmen geklickt und die Dateien auf Dalux hochgeladen haben, wird diese Konfiguration gespeichert und beim nächsten Upload wiederverwendet.
Sie können einfach die zuvor während des letzten Uploads verwendete Zuordnung wiederherstellen, indem Sie auf "Letzte Zuordnung zum letzten Upload wiederherstellen" klicken.
Tipps und Tricks
Titel ist der Name, der unter Standorte angezeigt wird, halten Sie ihn also kurz und prägnant.
Wenn Sie zwei Revit-Eigenschaften zu einer Dalux-Eigenschaft hinzufügen möchten, müssen Sie sie zu einer neuen Revit-Eigenschaft zusammenführen und dieser neuen Revit-Eigenschaft eine Dalux-Eigenschaft zuweisen.
Disziplinzuordnung

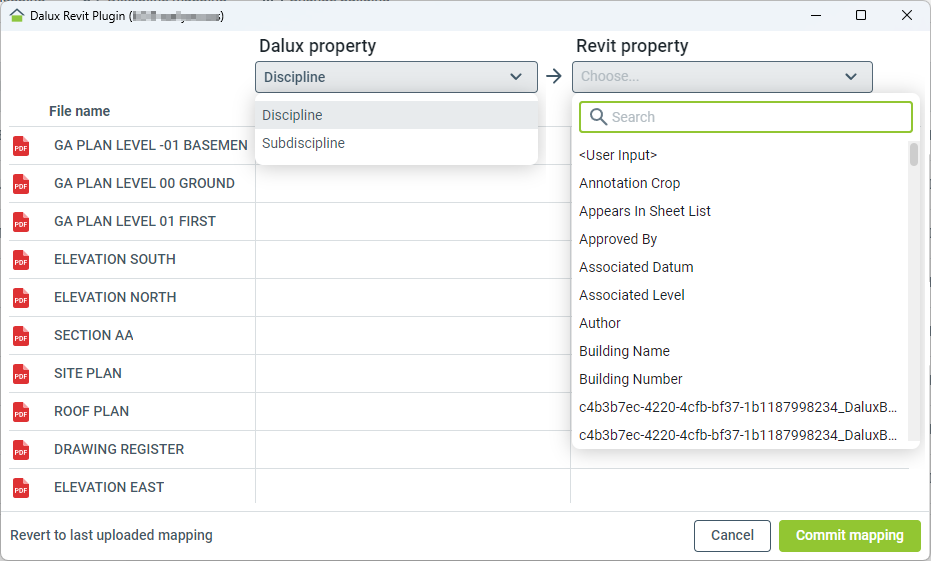

Die Disziplinzuordnung ermöglicht es Ihnen, die 'Disziplin' und/oder 'Unterdisziplin' mit Benutzereingaben oder einer Revit-Eigenschaft zuzuordnen.
Disziplin und Unterdisziplin erzeugen eine Ordnerstruktur unter Standorten, wodurch es einfach wird, architektonische, mechanische, Grundriss- und Detailzeichnungen zu trennen.
Dalux-Eigenschaft: Wählen Sie zwischen Disziplin oder Unterdisziplin. Es listet den aktuellen Wert auf, der für jede Datei verwendet wird.
Revit-Eigenschaft: Wählen Sie die Eigenschaften aus dem Revit-Modell, die Sie für Disziplinen verwenden möchten. Es listet den neuen Wert auf, der nach dem Klicken von "Commit mapping" für die Dalux-Eigenschaft verwendet wird.
Nachdem Sie auf "Commit mapping" geklickt und die Dateien zu Dalux hochgeladen haben, wird diese Einrichtung gespeichert und beim nächsten Upload wiederverwendetSie können einfach die zuvor während des letzten Uploads verwendete Zuordnung wiederherstellen, indem Sie auf "Letzte Zuordnung zum letzten Upload wiederherstellen" klicken.
Wenn Sie zwei Revit-Eigenschaften zu einer Dalux-Eigenschaft hinzufügen möchten, müssen Sie sie zu einer neuen Revit-Eigenschaft zusammenführen und dieser neuen Revit-Eigenschaft eine Dalux-Eigenschaft zuweisen.
Nachricht

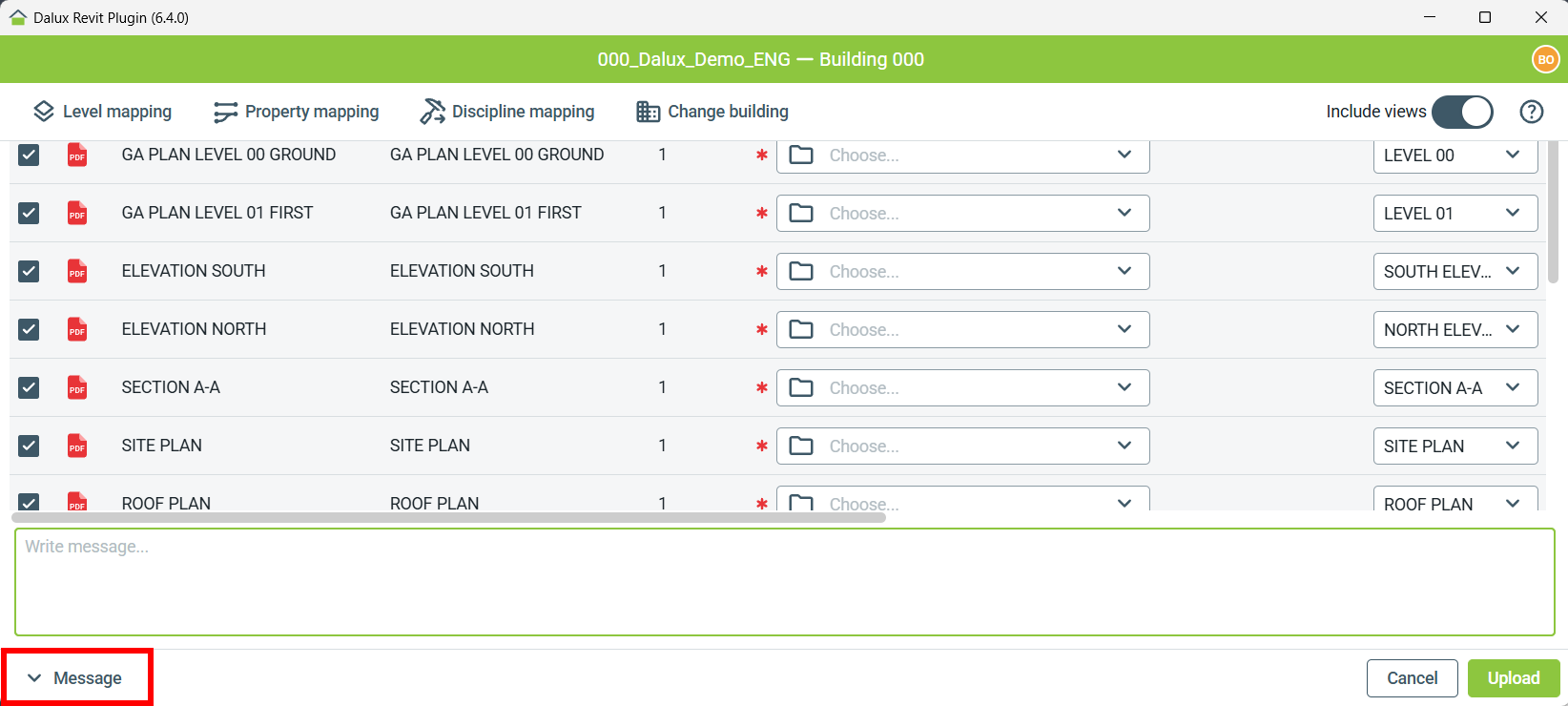

Unten können Sie eine Nachricht eingeben, um den Grund für den Upload zu erläutern.
Bitte beachten Sie, dass Sie nur eine Nachricht für den gesamten Upload hinzufügen können, nicht für jede einzelne Datei.
Nach dem Upload
Wenn Sie die Einrichtung Ihrer Dateien abgeschlossen haben und auf "Hochladen" klicken, sehen Sie eine Fortschrittsanzeige.

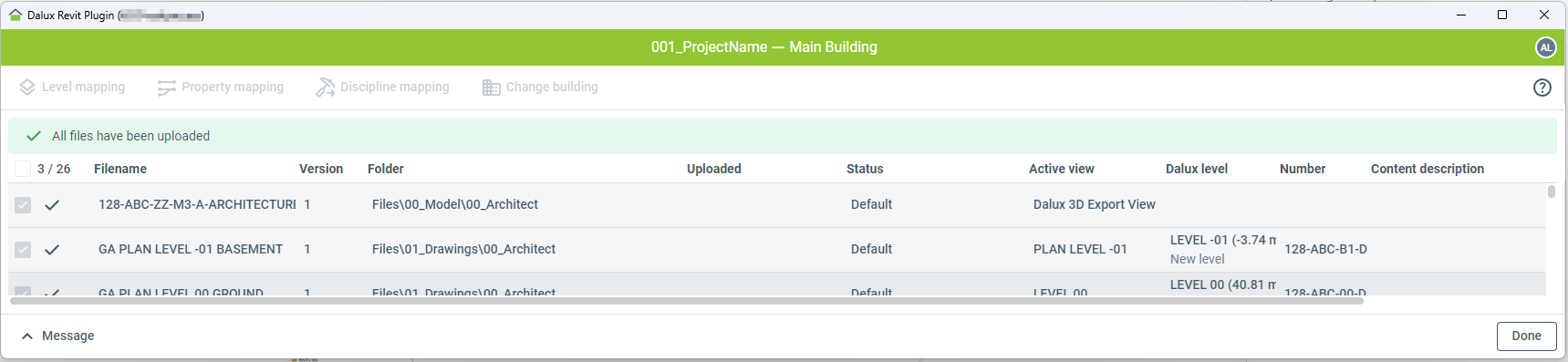

Nachdem alle Dateien hochgeladen wurden, sehen Sie das Ergebnis mit einem Häkchen für jeden erfolgreichen Upload.
Falls eine der Dateien nicht hochgeladen wurde, erscheint rechts neben jeder Datei ein rotes Informationssymbol; bewegen Sie den Mauszeiger über das Symbol, um den Grund zu sehen.
Hinweis
Ihr Modell wird im Modul Standorte als 'daluxbim'-Datei hochgeladen und nicht als die eigentliche .RVT-Datei. Sie müssen die Daten importieren, um das Modell und die Zeichnungen zu aktualisieren: Wie Sie Ihr BIM-Modell und Ihre Zeichnungen importieren.
