In Dalux können Sie Dokumente mit 3D-Objektgruppen im Projekt verknüpfen. Auf diese Weise können Sie relevante Dokumentationen zu den Objektgruppen hinzufügen und Informationen zu den Objekten schnell finden.
Dies ermöglicht es Ihnen, auf relevante Dokumente bequem über das Modell zuzugreifen, ohne die Dokumente in der Box durchsuchen zu müssen.
Wie man ein Dokument zu einer Objektgruppe hinzufügt
Technische Informationen
Sie müssen die 3D-Objektgruppen in Ihrem Projekt aktiviert und eingerichtet haben, um Dokumente hinzuzufügen. Lesen Sie mehr in diesem Artikel: Wie man 2D-/3D-Objektgruppen erstellt.

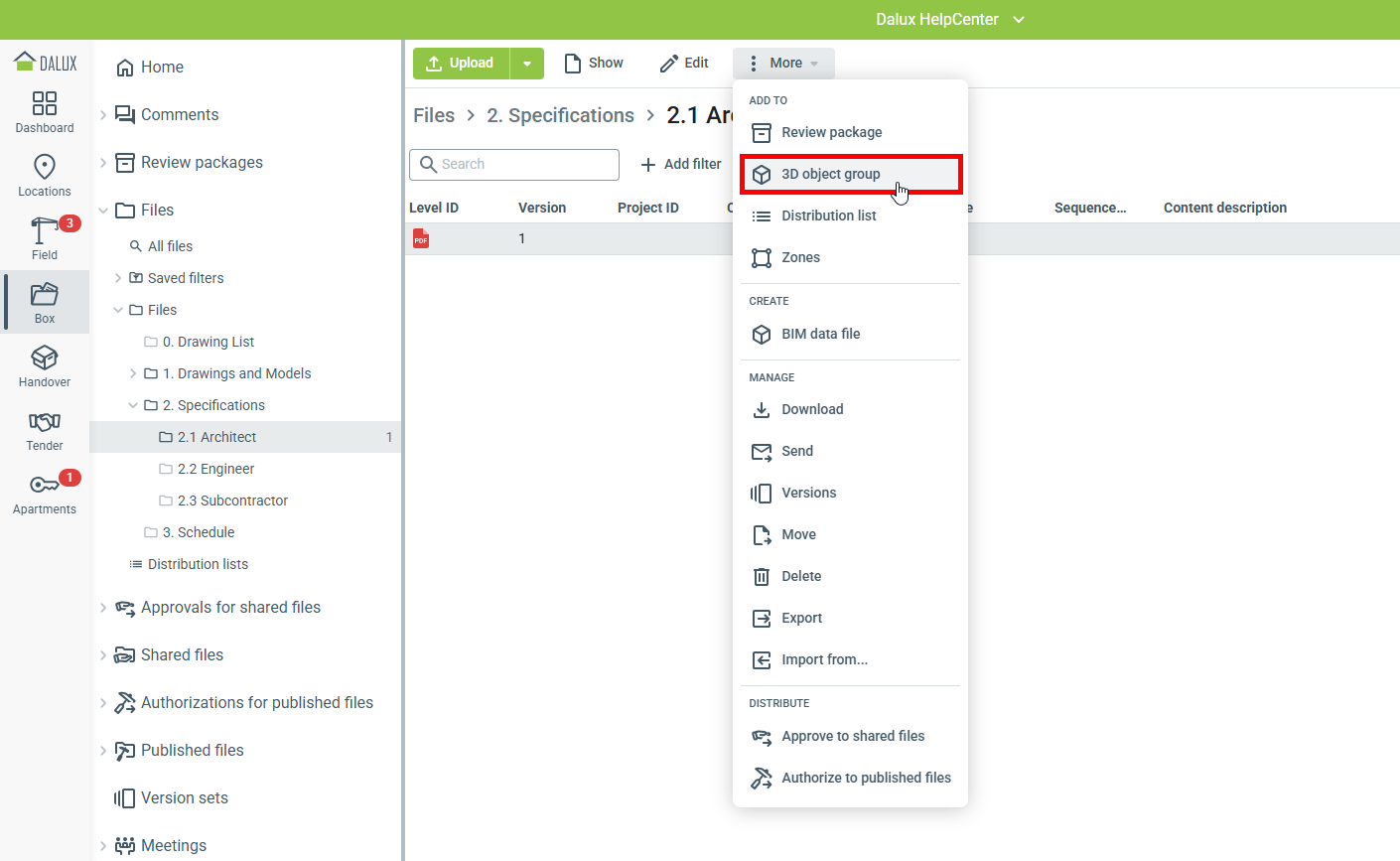

Um ein Dokument zu einer Objektgruppe hinzuzufügen, gehen Sie zu
Box
Finden Sie das Dokument
Datei auswählen
Mehr
Hinzufügen zu
3D-Objektgruppe:
Wählen Sie dann die Objektgruppe aus, zu der Sie Ihr Dokument hinzufügen möchten, und klicken Sie auf 'OK':
Technische Informationen
Wenn Sie die Dateibereiche-Funktion in Ihrem Projekt aktivieren, sind Dokumente, die zu einer Objektgruppe hinzugefügt werden, nur sichtbar an den Objekten, wenn die Dokumente veröffentlicht wurden.
Die Dokumente anzeigen
Mit Objekten verbundene Dokumente auf Mobilgeräten anzeigen

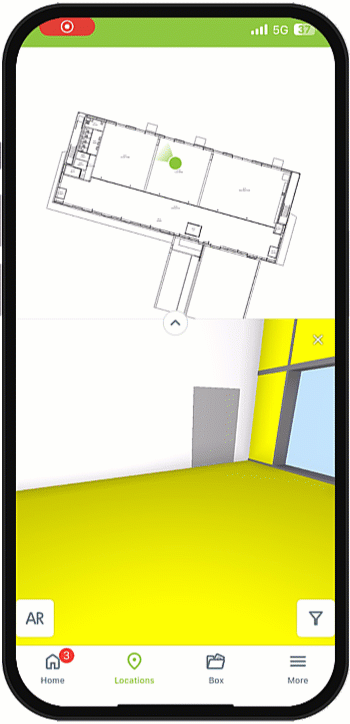

Um Dokumente zu finden, die mit Objekten innerhalb von Objektgruppen verknüpft sind, gehen Sie zu Standorte. Wählen Sie die gewünschte Zeichnung aus und drücken Sie dann
. Wählen Sie ein Objekt aus der Gruppe aus, die die hinzugefügten Dokumente enthält. Klicken Sie dann auf die Eigenschaftenleiste, um die zugehörigen Informationen zu sehen.
Tipps und Tricks
Sie können erkennen, ob ein Objekt mit einem Dokument verknüpft ist, indem Sie nach einem -Symbol
in den Eigenschaften suchen, wenn das Objekt ausgewählt ist.
Dokumente auf Objekten auf Desktop zeigen

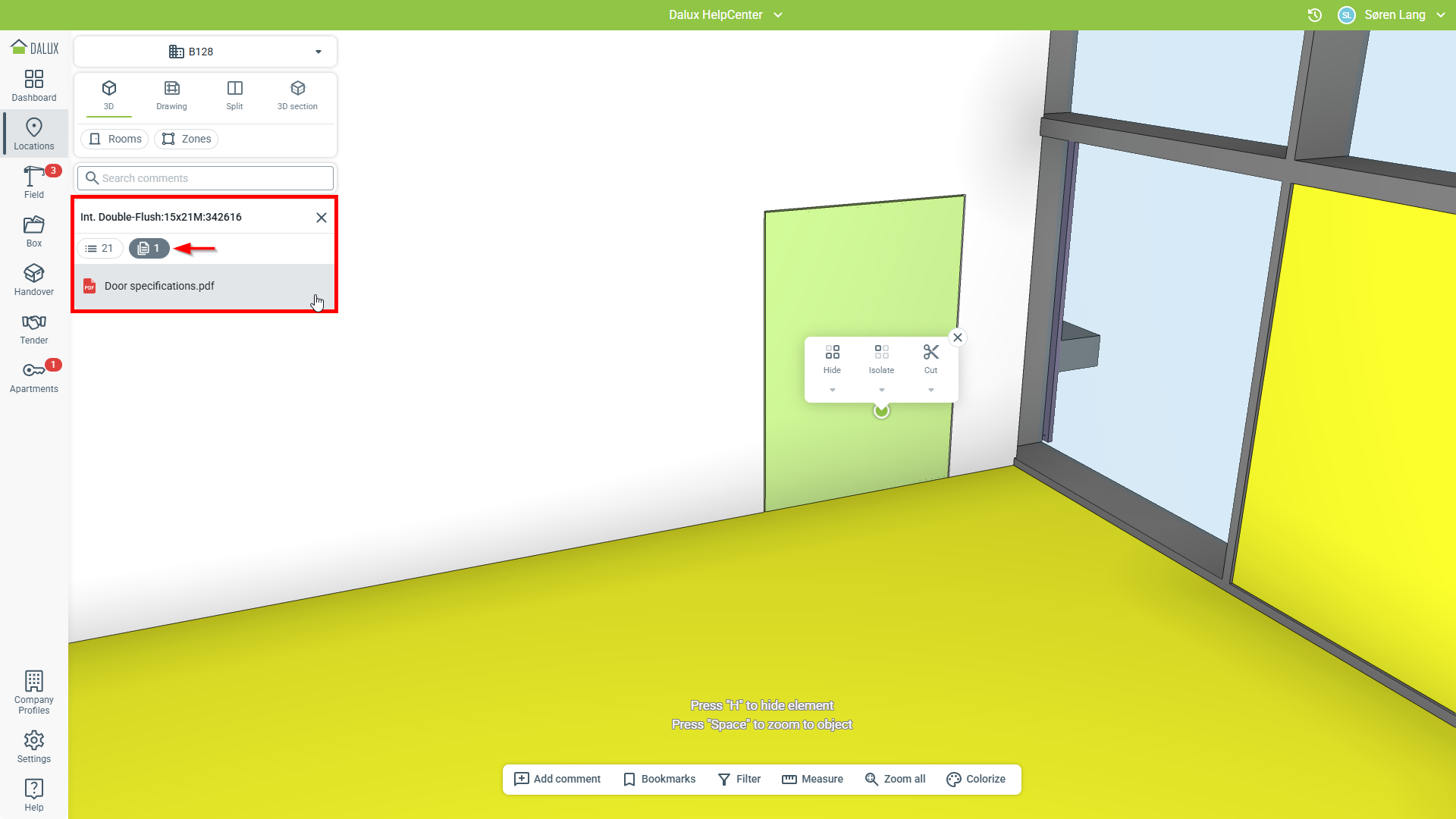

Um auf Dokumente zuzugreifen, die zu Objektgruppen hinzugefügt wurden, gehen Sie zu Standorte. Wählen Sie anschließend ein Objekt aus der Objektgruppe aus und klicken Sie im Eigenschaftenfenster auf
.
