Dieser Artikel erklärt, wie man 2D- und 3D-Objekte aus Zeichnungen oder Modellen in Dalux erstellt.
Wie man eine 2D-Objektgruppe erstellt

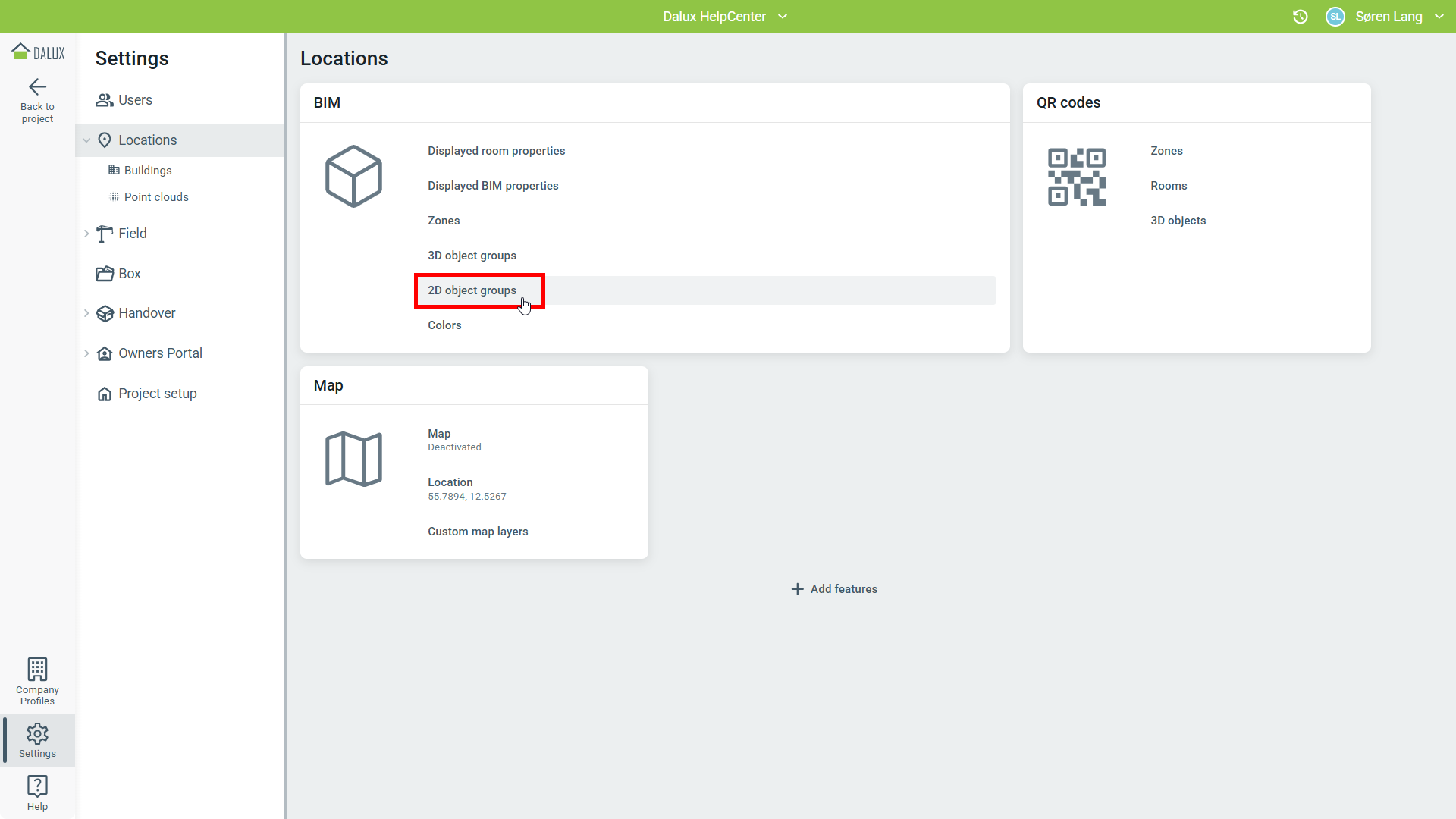

Gehen Sie zu Einstellung
Standorte
'2D-Objektgruppen'
Wählen Sie ein Gebäude aus.

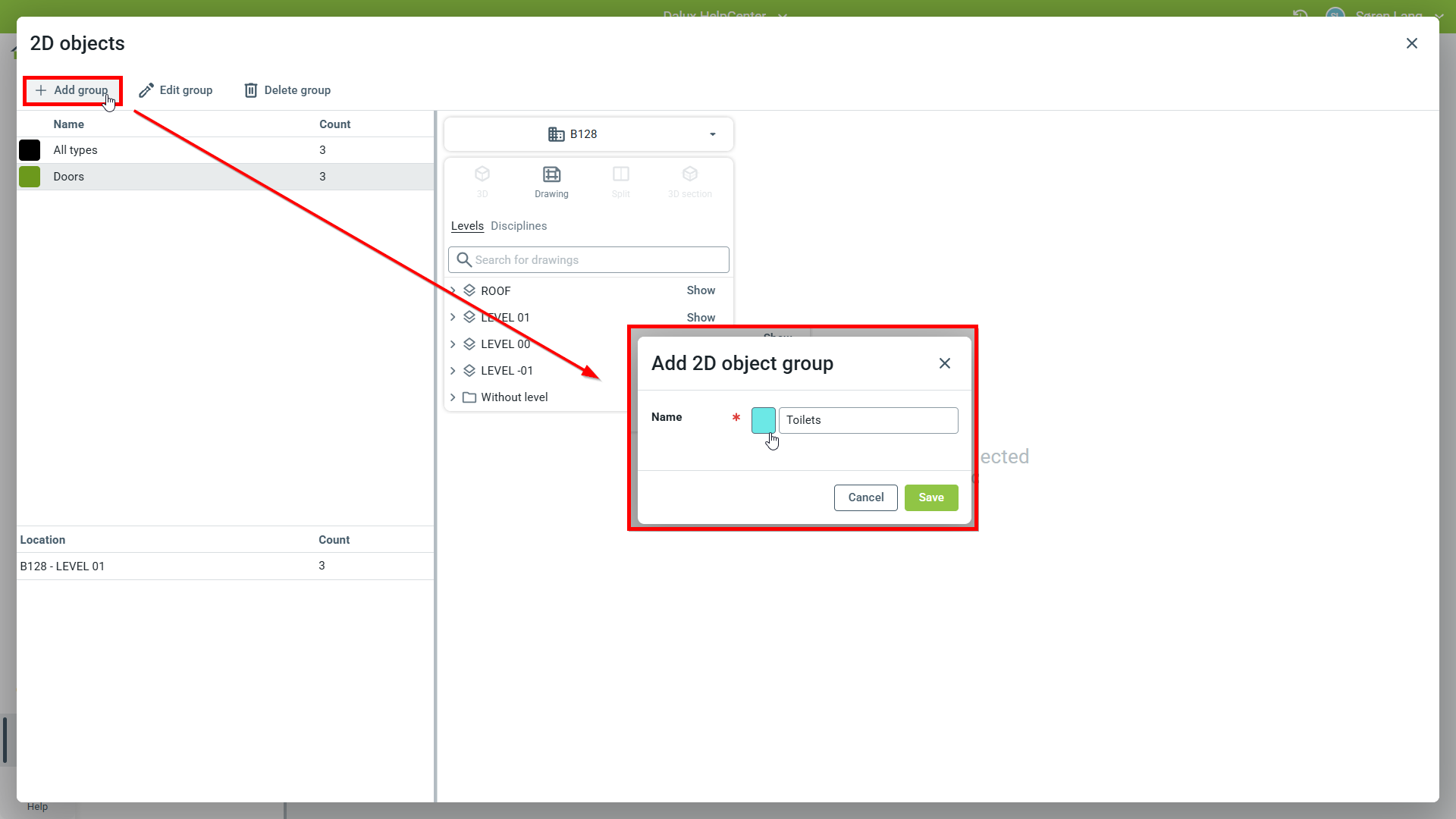

Sie können eine neue 2D-Objektgruppe erstellen, indem Sie auf Hinzufügen klicken. Geben Sie der 2D-Objektgruppe einen Namen und klicken Sie auf 'Speichern'.
Wählen Sie ein Gebäude und eine Zeichnung aus, zu denen Sie 2D-Objekte hinzufügen möchten.

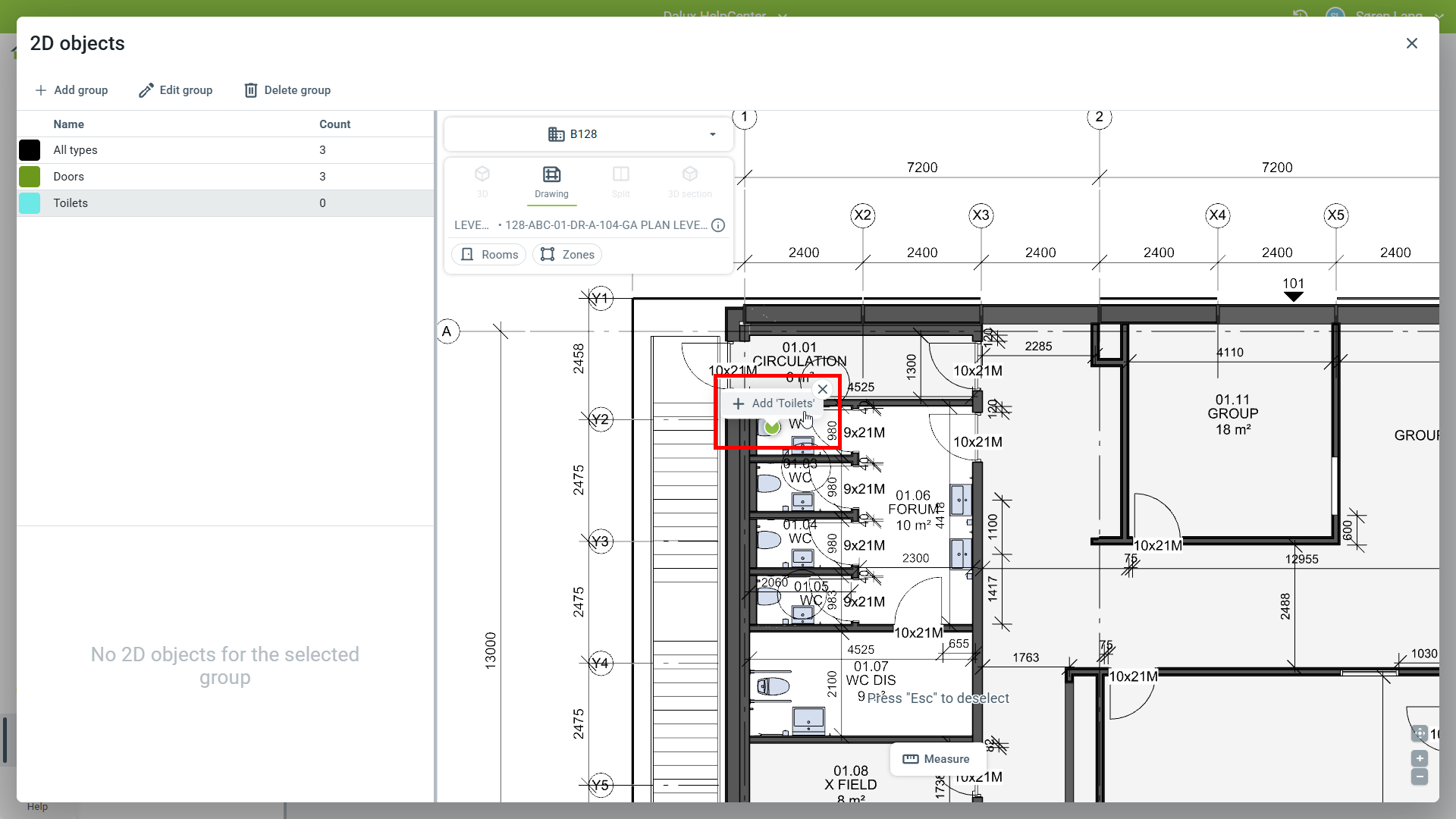

Klicken Sie auf die Zeichnung, um ein 2D-Objekt aus der Gruppe zu platzieren. Klicken Sie dann auf Hinzufügen. Der Vorgang kann dann wiederholt werden, um weitere 2D-Objekte hinzuzufügen.
Tipps und Tricks
Wenn Sie 2D-Objektgruppen für Prüfpläne und Kontrollpläne verwenden wollen, müssen Sie auch Zonen einrichten. Wenn Sie Hilfe bei den Zonen benötigen, können Sie diesen Artikel lesen: Zonen und Zonenebenen.
Wie man eine 3D-Objektgruppe erstellt

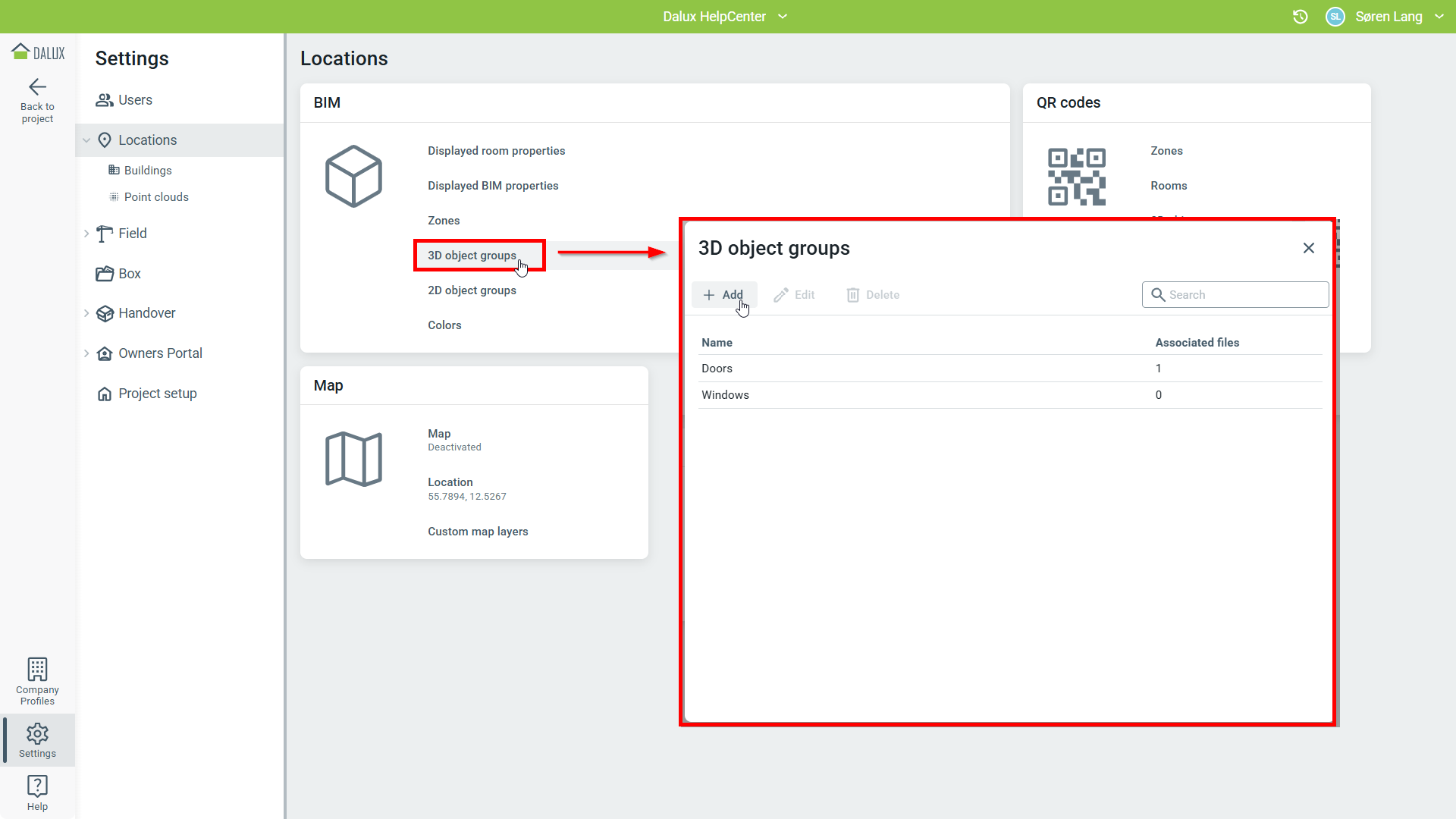

Gehen Sie zu Einstellung
Standorte
'3D-Objektgruppen'
Hinzufügen.
Schreiben Sie den Namen der 3D-Objektgruppe und wählen Sie ein Gebäude aus.

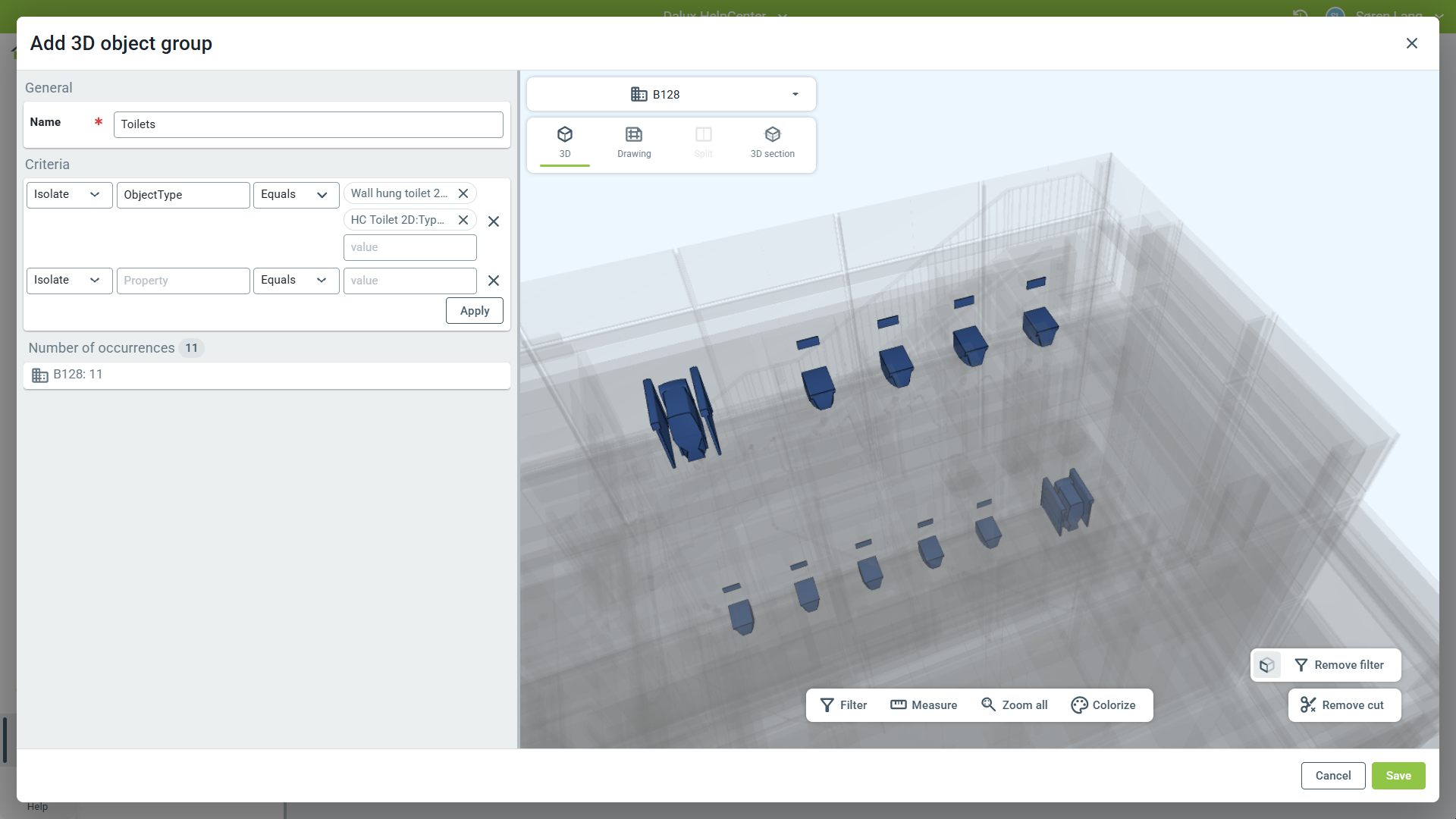

Verwenden Sie die Filter, um auszuwählen, welche Elemente aus den Modellen Sie in die Gruppe aufnehmen möchten. Sie können Kriterien im Menü links einstellen. Sie können auch nach Werten von Modelleigenschaften filtern.
Wenn Sie mehr über die Verwendung von Filtern in Standorten erfahren möchten, können Sie diesen Artikel lesen: Filter und Visualisierung in Standorten
Klicken Sie auf 'Speichern', um die Objekte zur 3D-Gruppe hinzuzufügen.

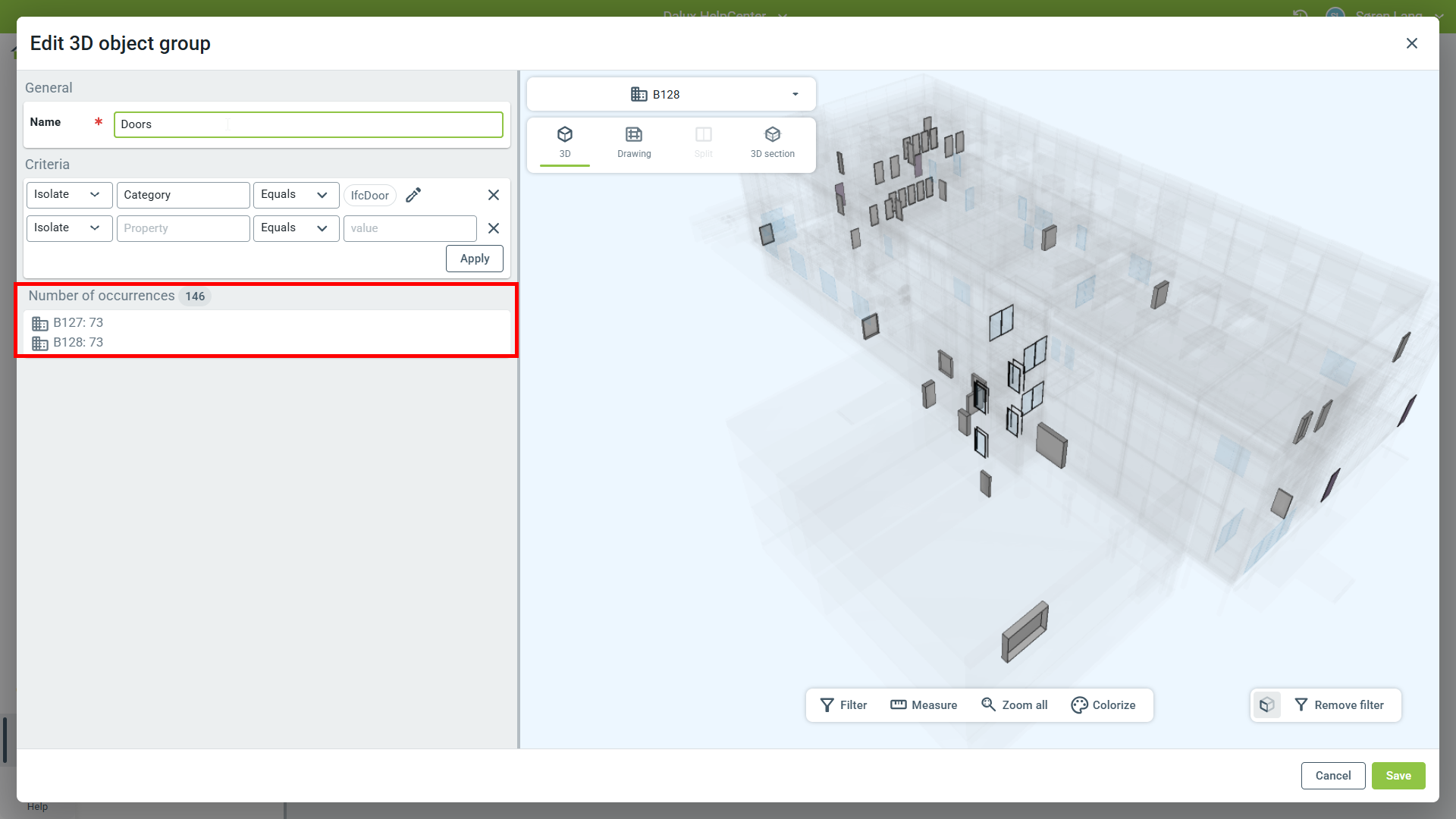

Wenn ein Filter ausgewählt ist, können Sie die Anzahl der Vorkommen und die Elemente in der 3D-Ansicht sehen. Ihr Filter wird in allen Ihren Gebäuden angewendet. Die Gesamtanzahl der Vorkommen und wie viele Vorkommen pro Gebäude vorhanden sind, werden angezeigt.
