In diesem Artikel zeigen wir Ihnen, wie Sie die aus Zeichnungen oder Modellen importierten Netto- und Bruttoflächen nutzen können, um die Räume in Dalux FM zu verwalten. Dies kann Ihnen helfen, die Räume Ihres Gebäudes zu organisieren und einen Überblick darüber zu geben, wie jeder Raum genutzt wird. Wir erklären, wie Sie jedem Bereich benutzerdefinierte Metadaten hinzufügen und diese Daten nutzen können, um farblich gekennzeichnete Übersichten zu erstellen.
Benutzerrechte
Standorte in Dalux FM können von Administratoren oder von Benutzerrollen mit Zugriff auf Standorte verwaltet werden.
Weitere Informationen zu Benutzerrollen in Dalux FM finden Sie in diesem Artikel: Benutzer in Dalux FM einladen und verwalten.
So erstellen Sie benutzerdefinierte Felder für Räume
Bevor Sie mit dem Flächenmanagement beginnen, empfehlen wir Ihnen, sich die benutzerdefinierten Felder für Räume anzusehen. Durch das Erstellen benutzerdefinierter Felder können Sie diese verschiedenen Räumen zuweisen, sodass Sie Ihre Räume nach Ihren Vorgaben verwalten können.

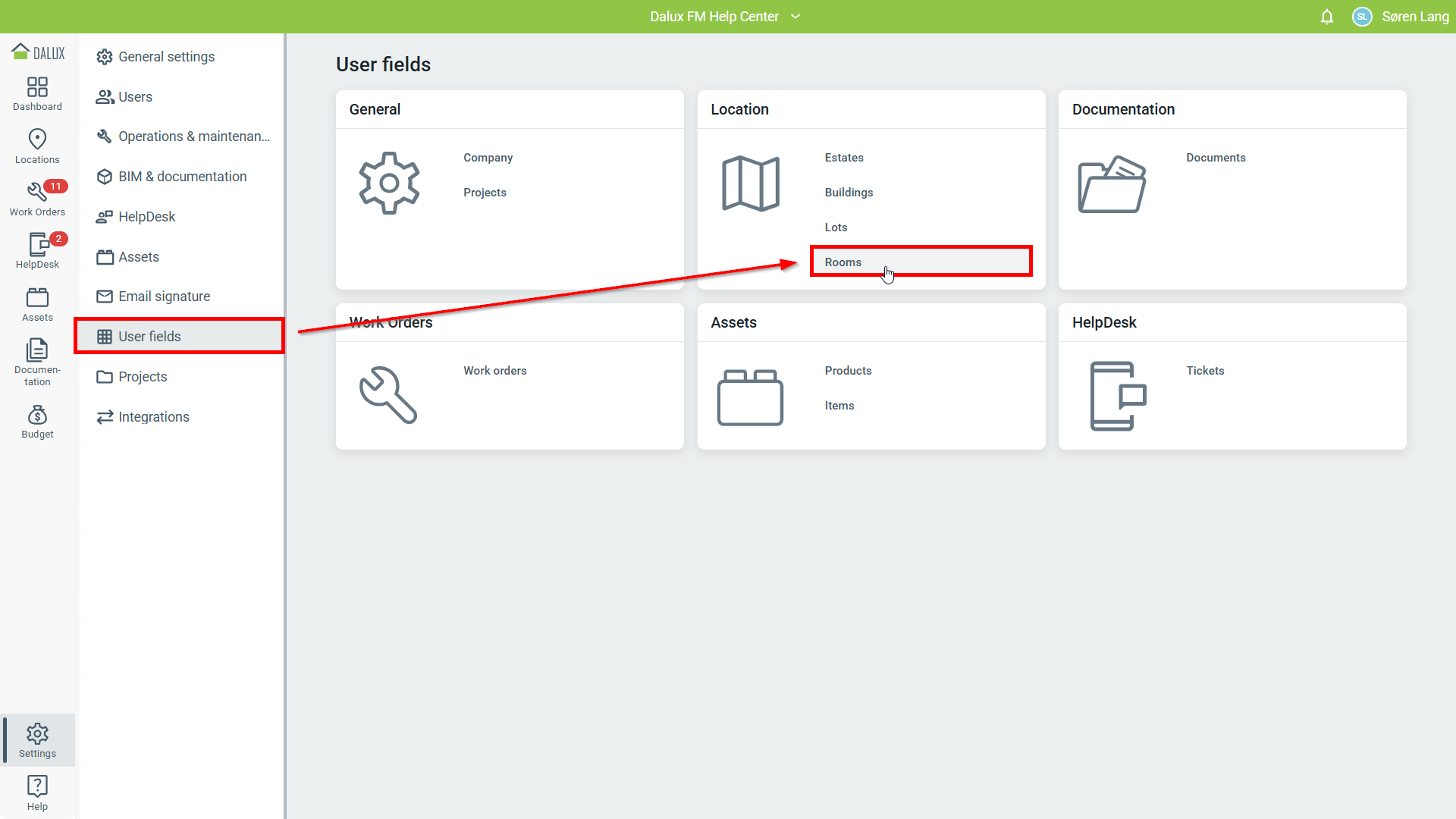

Gehen Sie zu Einstellungen
Benutzerfelder
'Räume'.
Es öffnet sich ein neues Fenster, in dem benutzerdefinierte Felder hinzugefügt werden können.

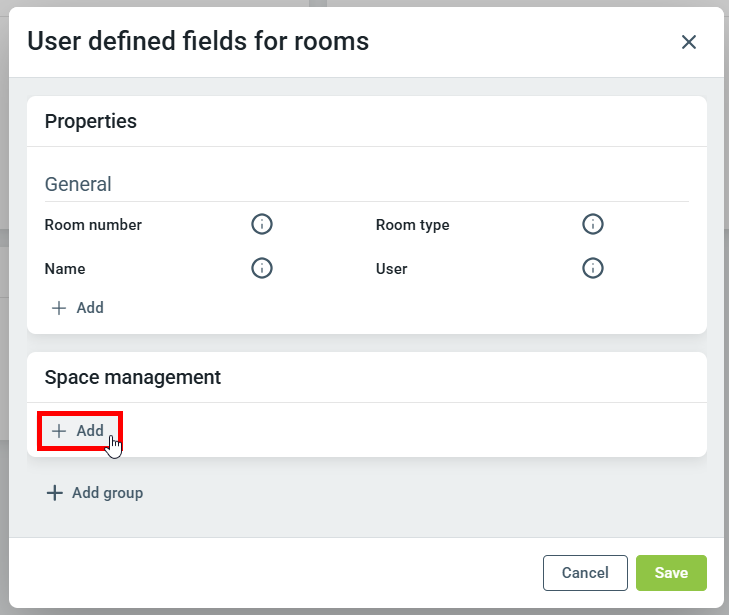

Sie können entweder eine neue Gruppe erstellen oder Felder zu einer bestehenden Gruppe hinzufügen. In diesem Beispiel erstellen wir eine Gruppe "Flächenmanagement", indem wir auf 'Gruppe hinzufügen' klicken. Anschließend können Sie dieser Gruppe benutzerdefinierte Felder hinzufügen, indem Sie unter dem Gruppennamen auf 'Hinzufügen' klicken.
Für die benutzerdefinierten Felder stehen verschiedene Optionen zur Verfügung. Hier erstellen wir ein Feld namens 'Benutzer' in der Kategorie 'Liste'. In diesem Feld können wir spezifische Auswahloptionen hinzufügen.
Wenn Sie mit dem Erstellen der benutzerdefinierten Felder fertig sind, klicken Sie auf 'Speichern'.
So verwalten Sie Räume in Dalux FM

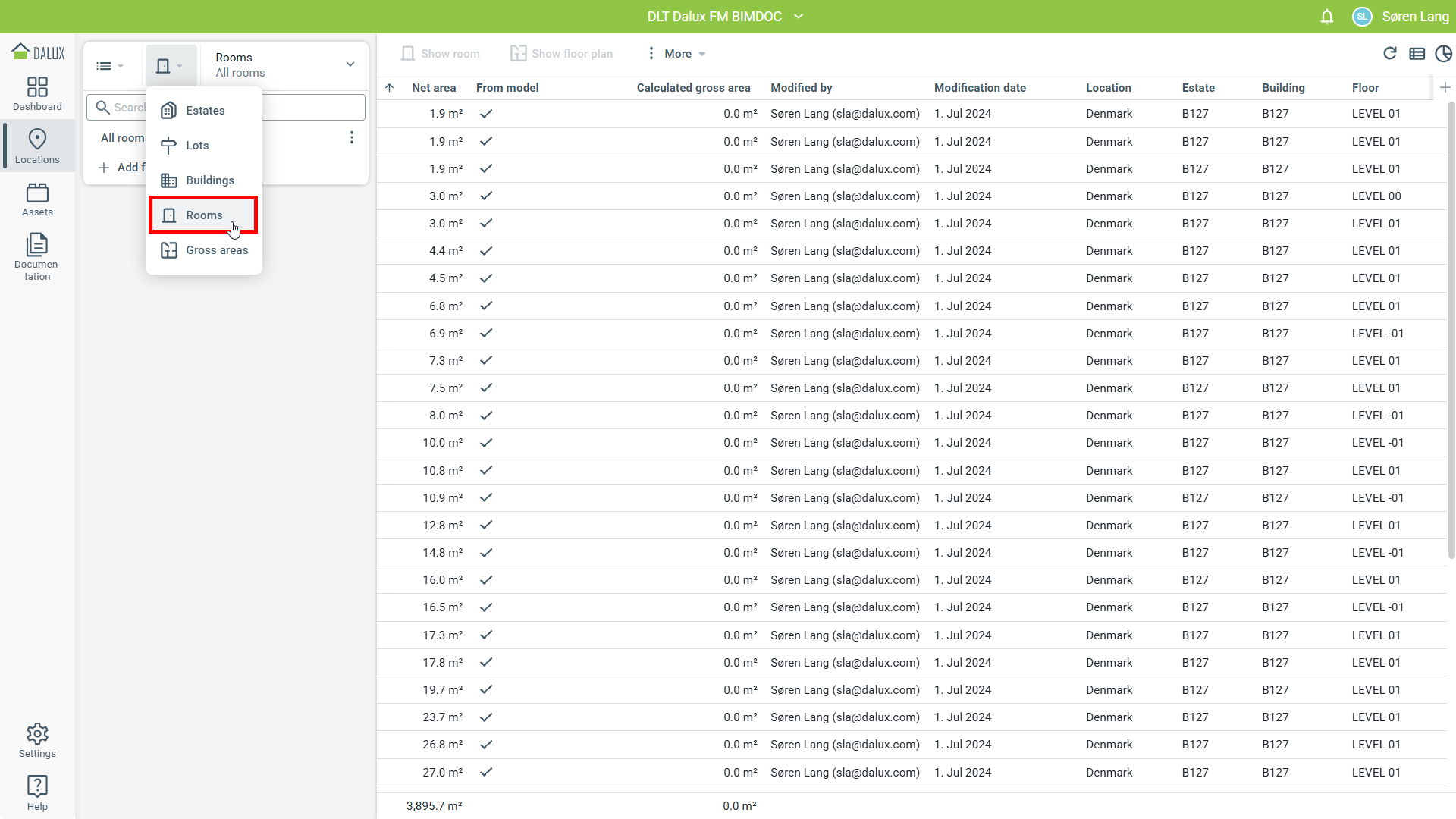

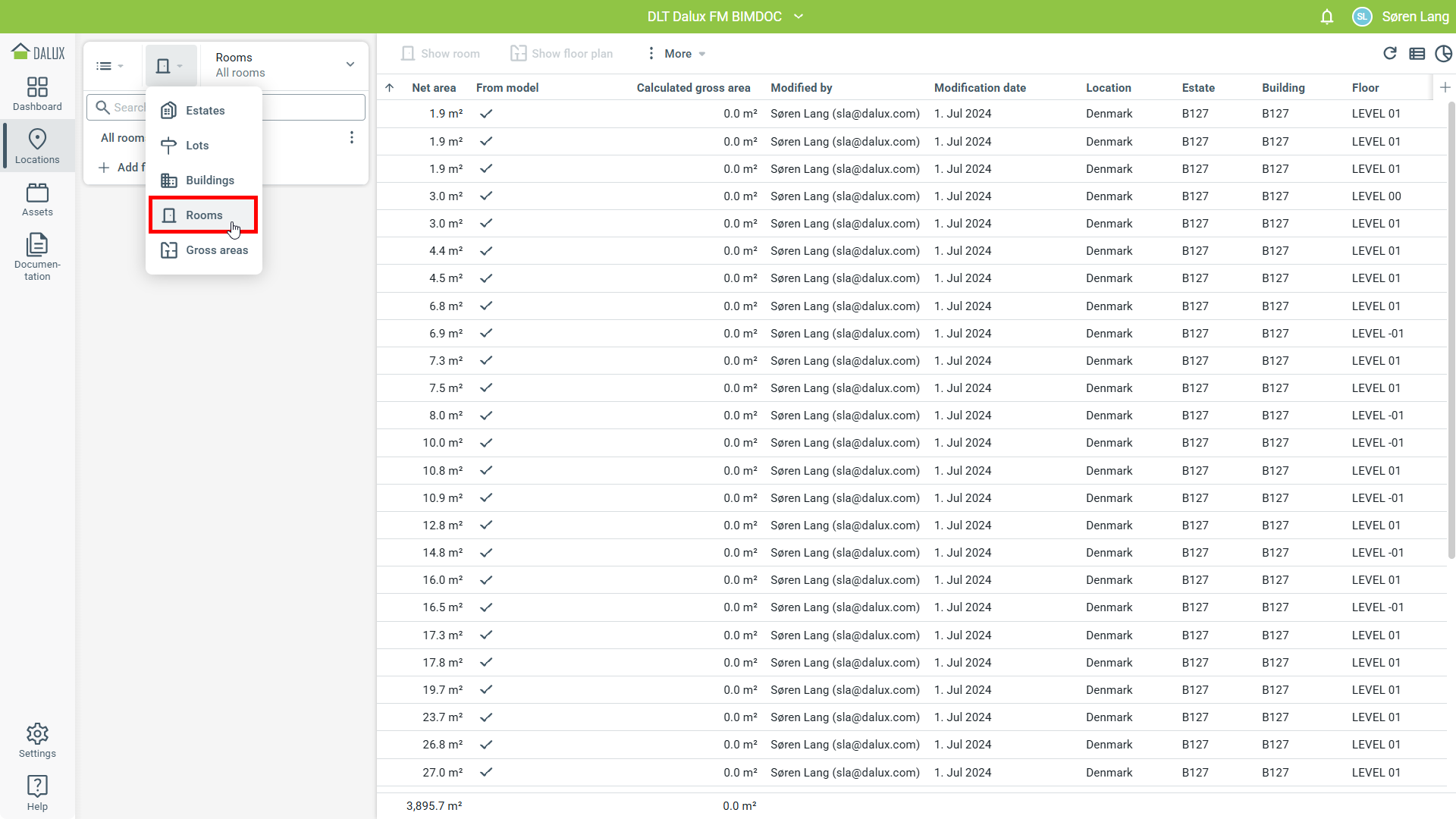

Sie können Ihre Räume verwalten, indem Sie zur Standorte-Registerkarte in der Seitenleiste gehen. Gehen Sie dann zu Räume.
Hier werden alle Räume in der Instanz angezeigt. Netto- und Bruttoflächen pro Raum werden in der Liste angezeigt.

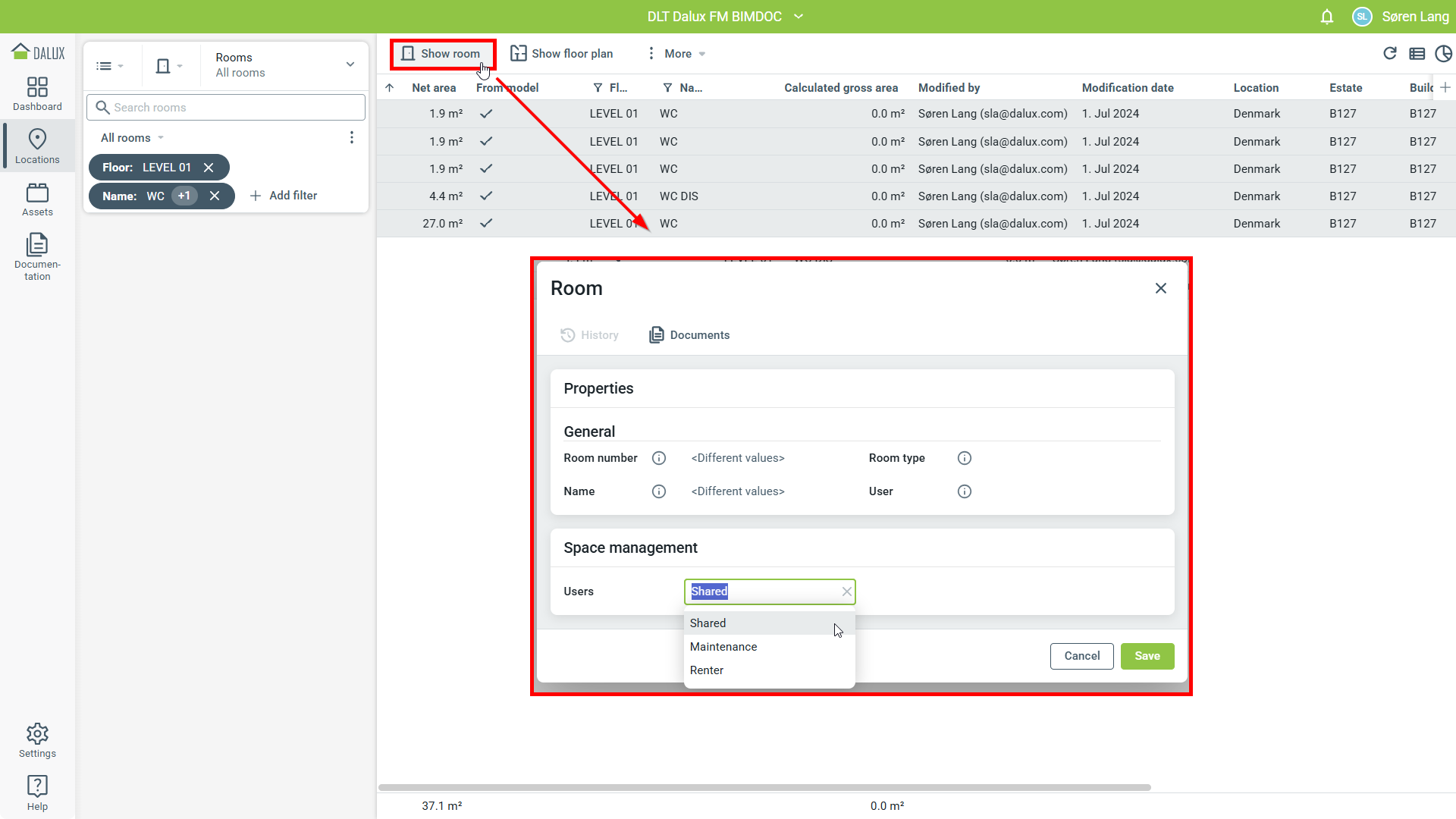

Um die Anzahl der Räume einzuschränken, verwenden Sie die Filter in den Spalten. Bei der Arbeit mit dem Flächenmanagement kann es sinnvoll sein, einen bestimmten Raumtyp in einem bestimmten Gebäude zu filtern. Ein oder mehrere Räume können ausgewählt werden. Dann klicken Sie auf Raum anzeigen. Von hier aus können die benutzerdefinierten Felder den Räumen zugewiesen werden.

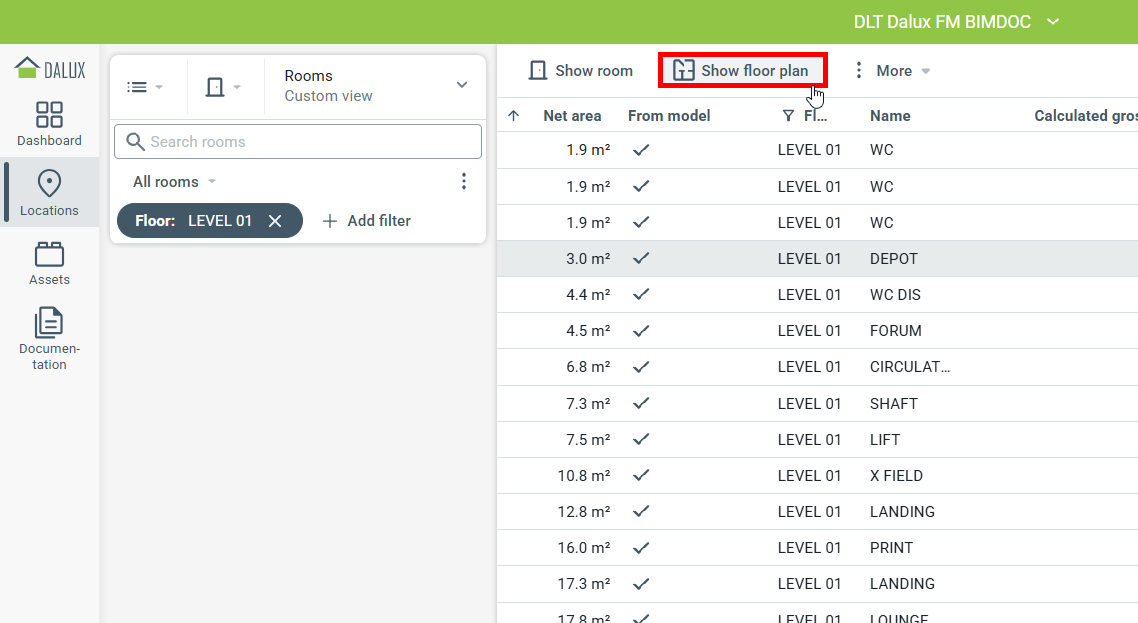

Sie können außerdem einen oder mehrere Räume auswählen und diese auf einem Grundriss anzeigen lassen. Um dies zu tun, wählen Sie aus der Liste einen oder mehrere Räume aus und klicken Sie dann auf Grundriss anzeigen.

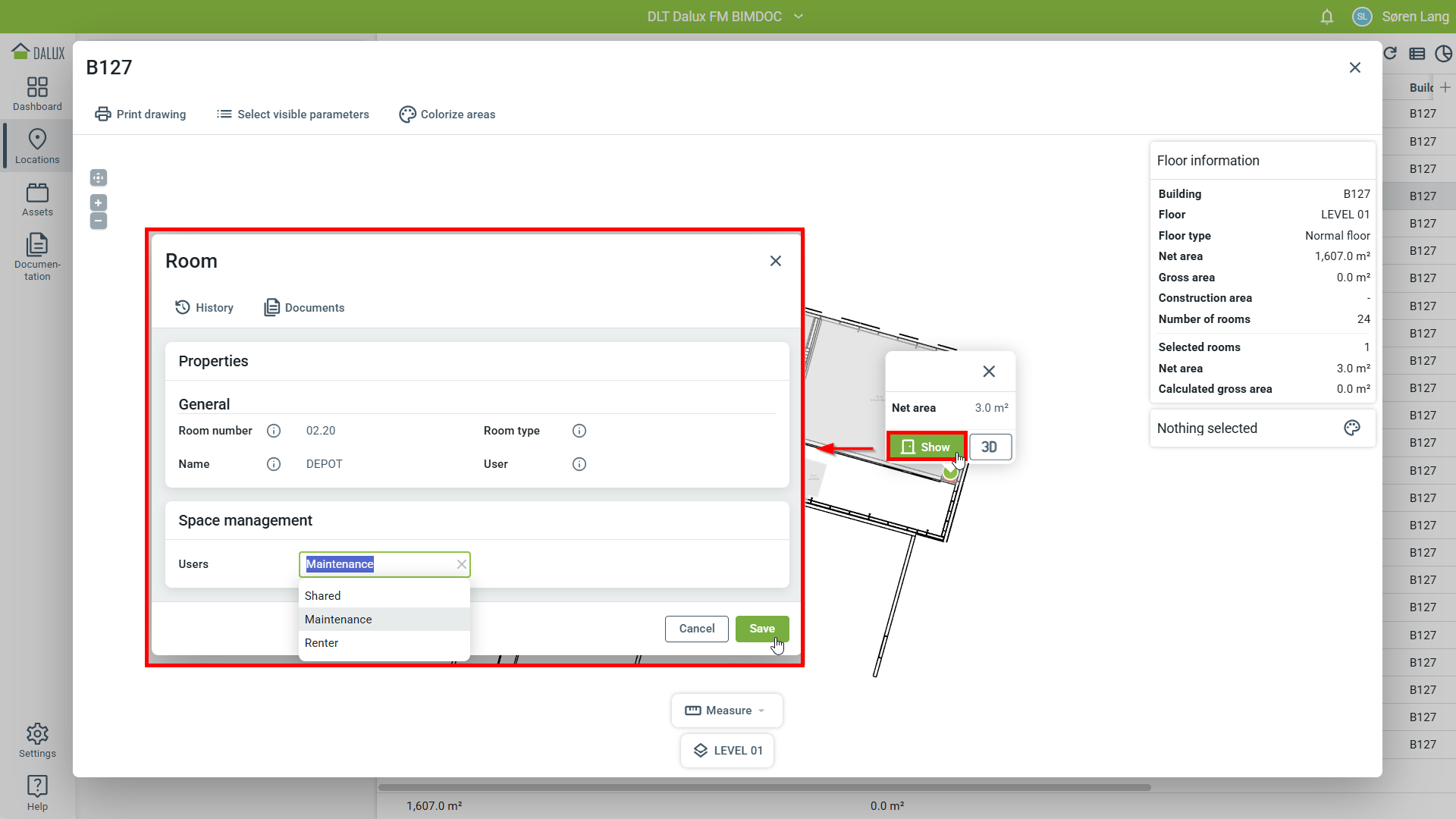

Wenn Sie in der Grundrissansicht sind, können Sie auf 'Anzeigen' klicken, um den Raum anzuzeigen und hier die Eigenschaften zu ändern.
Dies kann hilfreich sein, wenn Ihnen in der Grundrissansicht auffällt, dass ein Raum falsch markiert ist.
Auf dem Grundriss können Sie Parameter anzeigen, Bereiche einfärben und den Grundriss drucken.

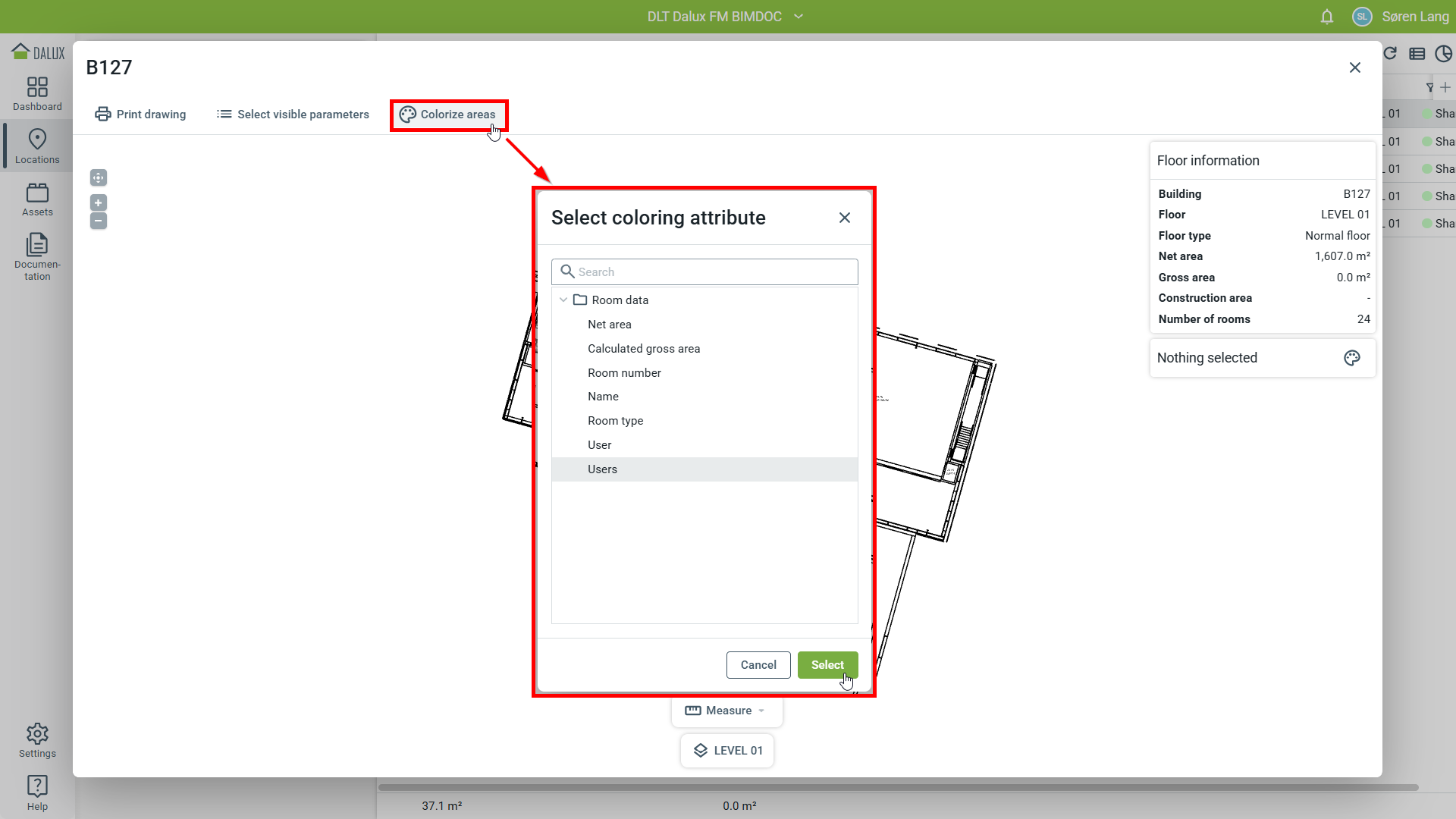

Um Ihren benutzerdefinierten Tag zu verwenden, um den Grundriss farblich zu kennzeichnen, klicken Sie auf Flächen einfärben.
Aus der Liste können Sie auswählen, welches Attribut für die Farbkennzeichnung verwendet werden soll. Wir wählen das benutzerdefinierte Feld 'Benutzer' und klicken auf 'Auswählen'.

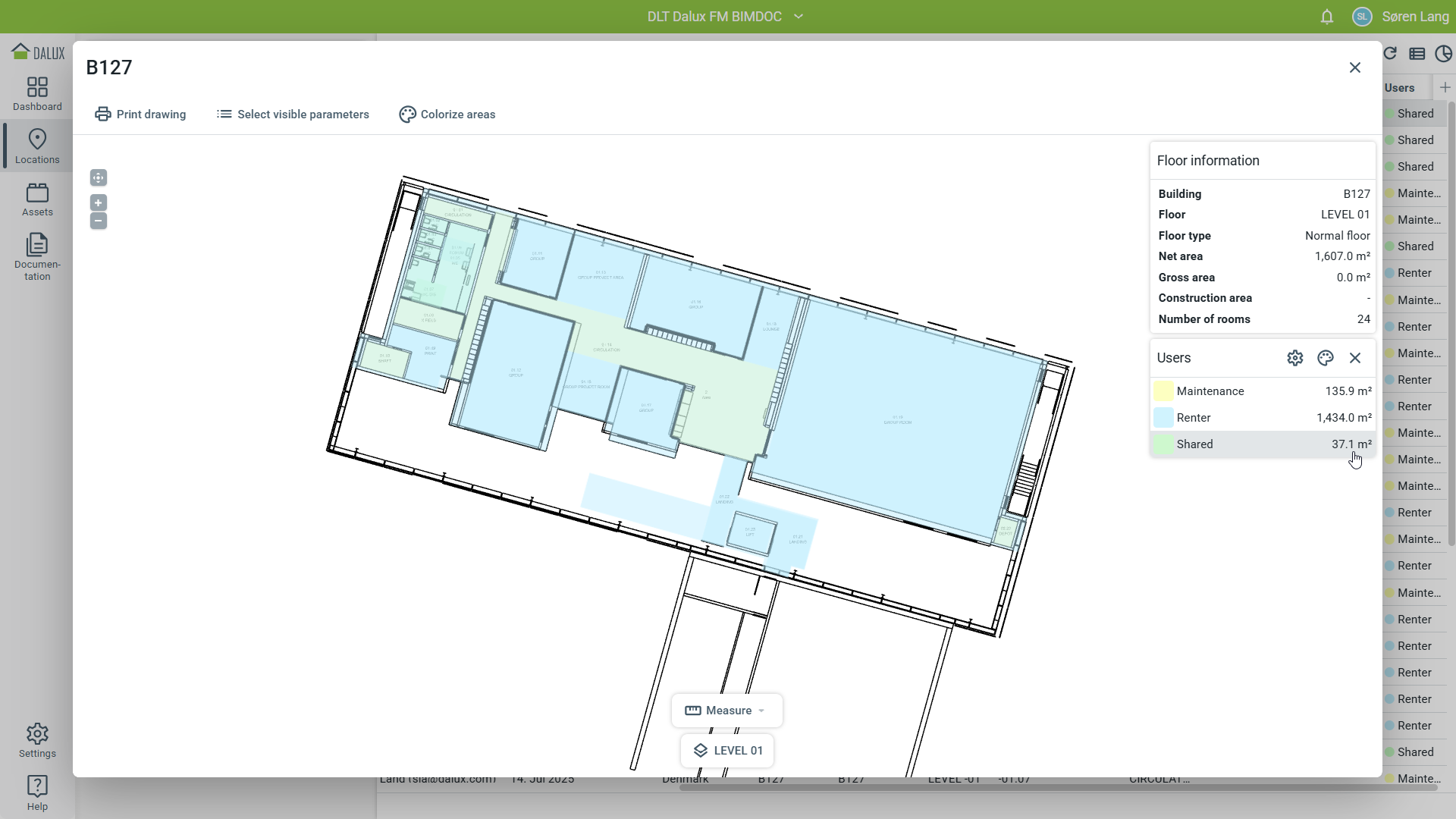

Die Räume sind jetzt basierend auf dem ausgewählten Attribut farblich gekennzeichnet. Links sehen Sie, wie die Farbkennzeichnung kategorisiert ist.
Grundrisse drucken

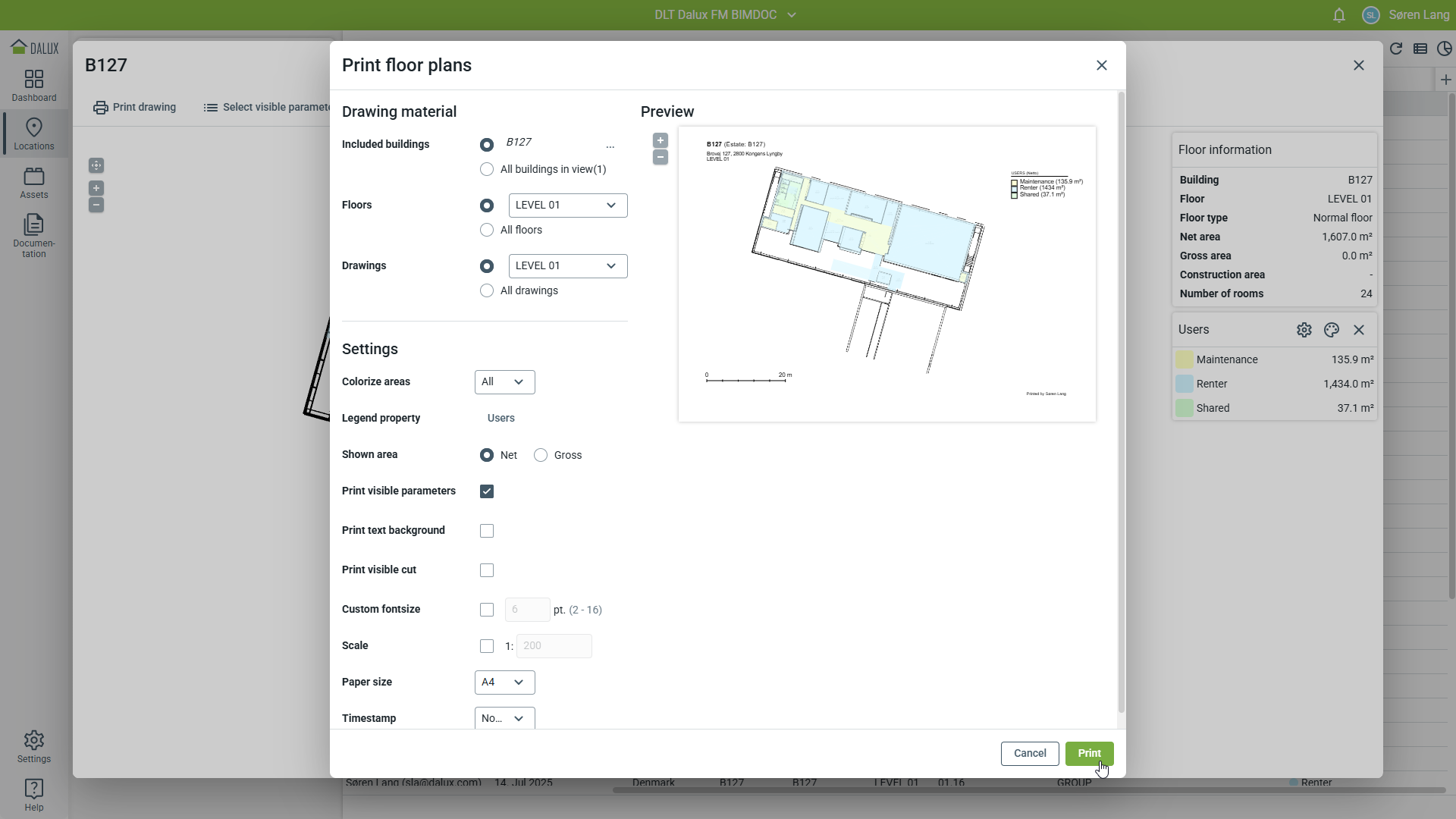

Wenn Sie den farblich kodierten Grundriss drucken möchten, klicken Sie auf Zeichnung drucken. Es ist möglich, den Druck anzupassen.
Im Bereich 'Druckmaterial' wählen Sie, aus welchen Gebäuden gedruckt werden soll, welche Etagen und welche Zeichnungen gedruckt werden. Die Druckeinstellungen werden dann auf die Zeichnungen aus den verschiedenen Gebäuden/Etagen angewandt.
In den Einstellungen können Sie Folgendes auswählen:
- Bereiche einfärben - Wählen Sie, ob das eingefärbte Attribut einbezogen werden soll oder nicht
- Legenden-Eigenschaft - Wählen Sie, welche Legende (Erklärungsfeld) einbezogen werden soll
- Gezeigte Fläche - Zeigt auf dem Ausdruck entweder die Netto- oder die Bruttofläche
- Sichtbare Parameter drucken - Wählen Sie, ob die ausgewählten Parameter einbezogen werden sollen
- Text-Hintergrund drucken - Fügt einen weißen Kasten hinter den Parametertext ein, um die Sichtbarkeit zu verbessern
- Sichtbaren Ausschnitt drucken - Wenn aktiviert, entspricht der Ausdruck dem, was im Hauptfenster vor dem Drucken sichtbar war (z. B. eine vergrößerte Ansicht eines bestimmten Bereichs)
- Benutzerdefinierte Schriftgröße - Ermöglicht das Vergrößern oder Verkleinern der Schriftgröße
- Maßstab - Druckt die Zeichnung in einem bestimmten Maßstab. Die sichtbare Vorschau wird entsprechend gezoomt
- Papiergröße - Legen Sie die Papiergröße des Ausdrucks fest (A1–A5)
- Zeitstempel - Fügt dem gedruckten Dokument ein Datum oder eine Uhrzeit hinzu
