Dieser Artikel zeigt Ihnen den Prozess zum Aktualisieren und Ändern einer vorhandenen DWG-Zeichnung in Dalux FM.
Wenn Sie zum ersten Mal eine DWG importieren, empfehlen wir Ihnen, diesen Artikel zu lesen: So importieren Sie neue DWG-Zeichnungen in FM
Die DWG-Zeichnung, die Sie aktualisieren, enthält in Dalux FM verwendete Etagen- und Raumdaten. Es ist wichtig zu beachten, dass das Aktualisieren einer Zeichnung in Dalux FM diese Daten ändern wird.
WARNUNG!
Sobald der Import abgeschlossen ist, ist es unmöglich, Daten wiederherzustellen, die möglicherweise gelöscht wurden.
Benutzerrechte
Um DWG-Zeichnungen in Dalux FM zu aktualisieren, muss der Benutzer entweder Administrator sein oder Teil einer Benutzerrolle mit 'Gebäudemasse bearbeiten'-Berechtigungen unter Standorte.
Eine Zeichnung für eine Etage in einem Gebäude aktualisieren

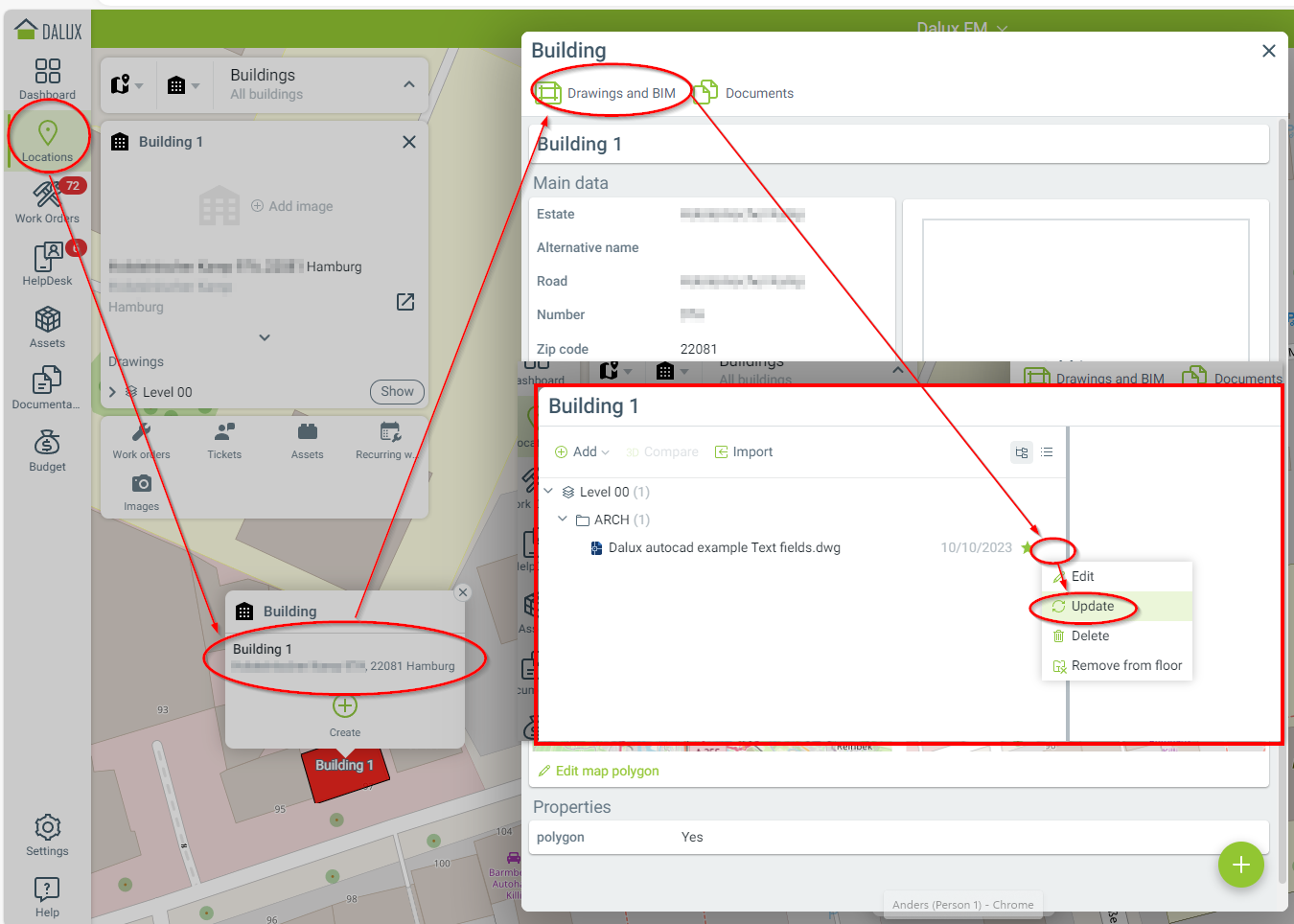

Gehen Sie zu dem Gebäude, für das Sie die DWG-Zeichnung aktualisieren möchten, und klicken Sie auf Zeichnungen und BIM.
Klicken Sie auf das -Symbol rechts neben der Zeichnung und klicken Sie
Update, dann wählen Sie die neue Zeichnung von Ihrem Computer aus.

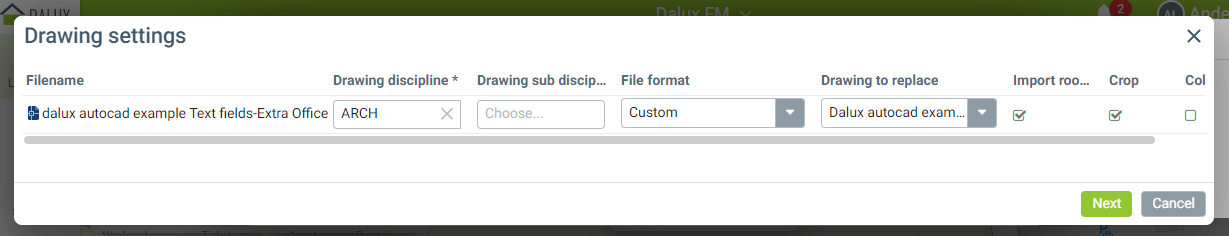

Zeichnungseinstellungen
Die Daten für die Zeichnung sind bereits basierend auf den ursprünglichen Einstellungen ausgefüllt.
Wählen Sie bei Bedarf 'Zuschneiden' aus, wenn die neuen Zeichnungen einen größeren Bereich enthalten als die alten. Klicken Sie auf 'Weiter' um fortzufahren.

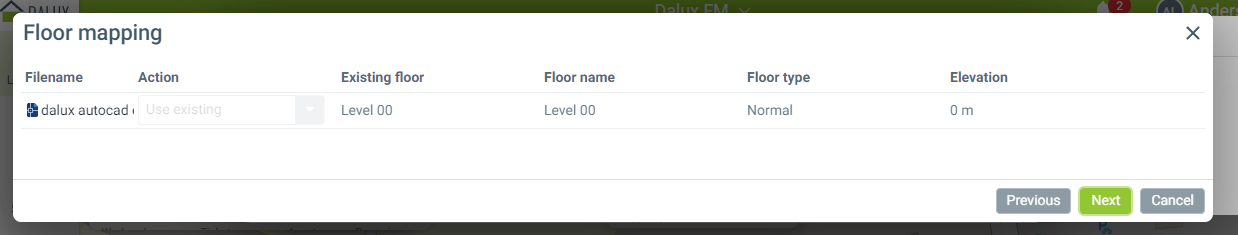

Etagenzuordnung
Da Sie eine bestehende Zeichnung aktualisieren, können Sie hier nichts ändern. Klicken Sie auf 'Weiter' um fortzufahren.

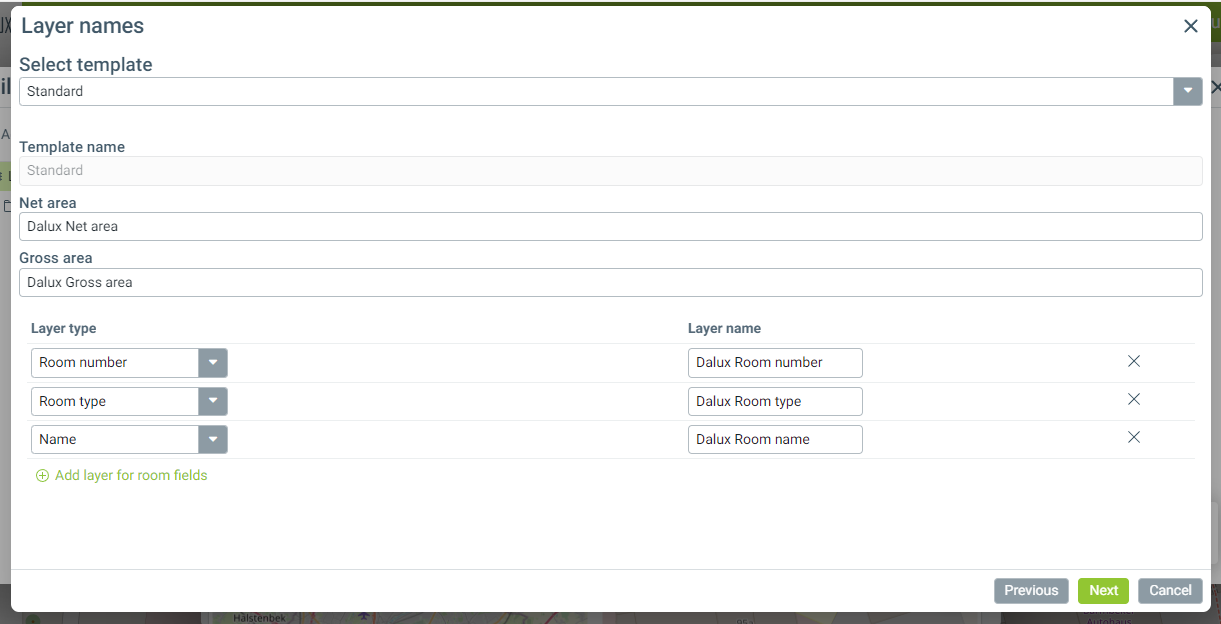

Layer-Namen
Wählen Sie eine Vorlage oder ordnen Sie jeden Dalux-Parameter einem DWG-Layernamen zu. Klicken Sie auf 'Weiter' um fortzufahren.

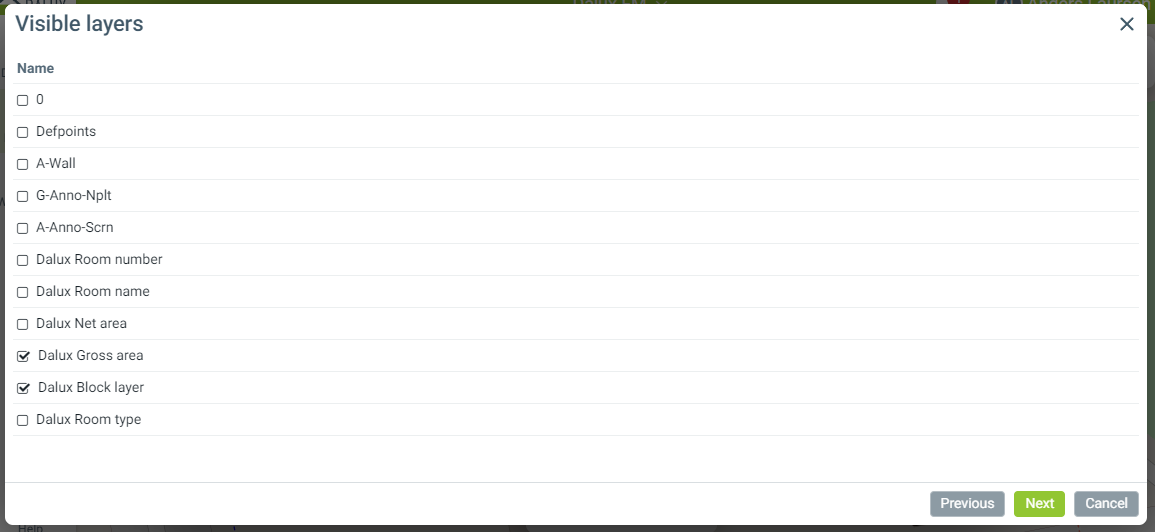

Sichtbare Layer
Wählen Sie die Layer aus, die im Grundriss angezeigt werden sollen. Klicken Sie auf 'Weiter' um fortzufahren.

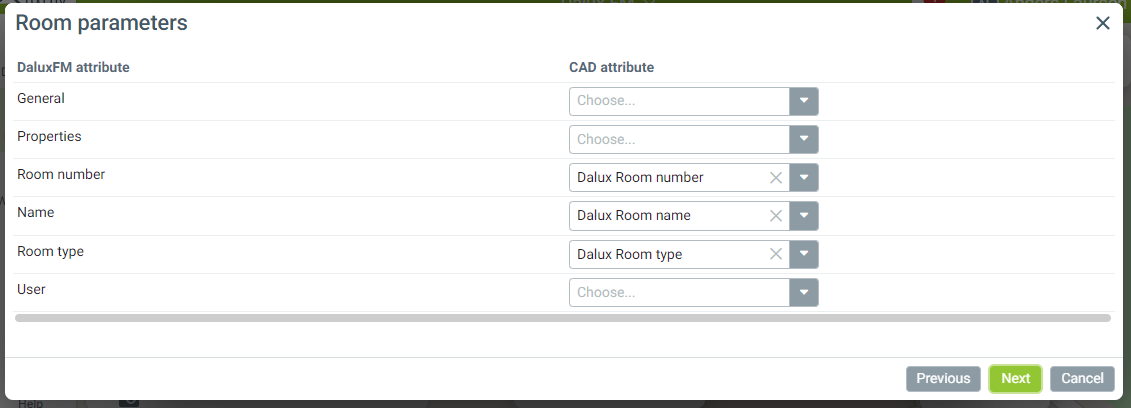

Raumparameter
Überprüfen Sie, dass die Dalux FM-Attribute dem richtigen CAD-Attribut zugeordnet sind. Klicken Sie auf 'Weiter' um fortzufahren.

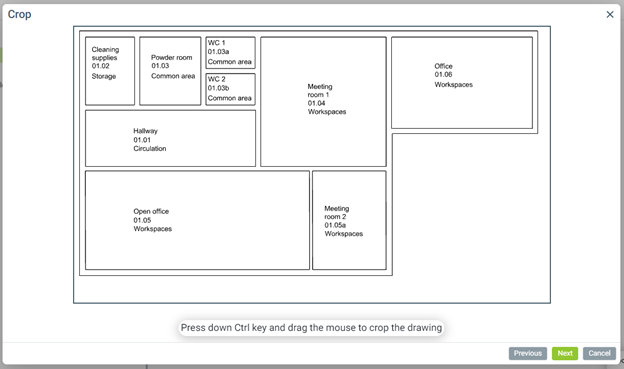

Zuschneiden
Erstellen Sie ein neues Rechteck des Bereichs, der im Grundriss angezeigt werden soll. Klicken Sie auf 'Weiter' um fortzufahren.

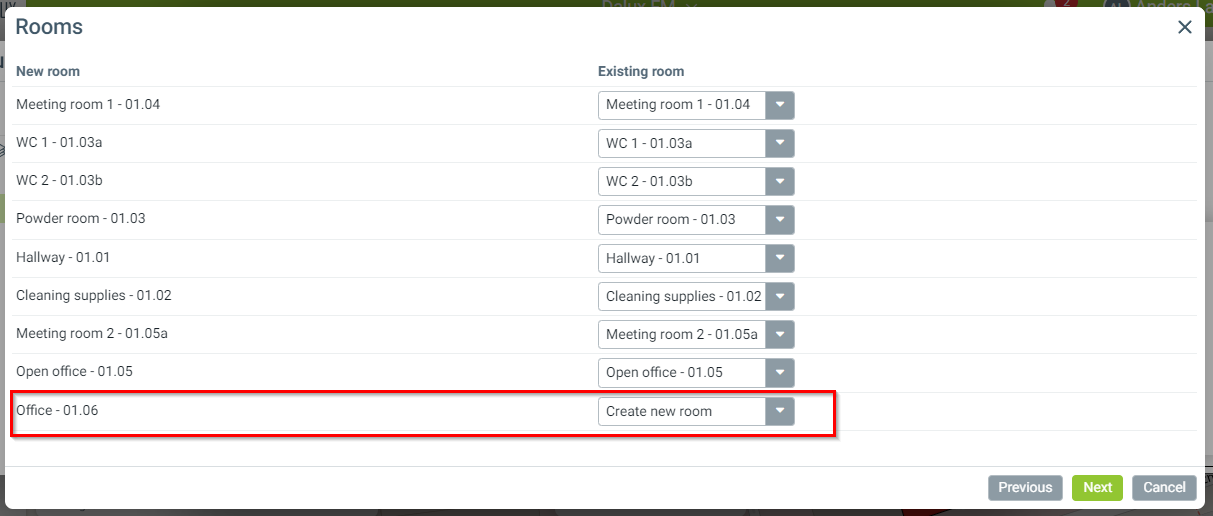

Räume
Die vorhandenen Räume aus der DWG-Zeichnung werden automatisch mit den vorhandenen Räumen in Dalux FM abgeglichen.
Bitte beachten Sie, dass alle Dalux FM-Attribute mit den neuen Informationen aus der DWG-Zeichnung aktualisiert werden, wie z. B. Fläche und Raumtyp usw.
Der Bezeichner für jeden Raum ist der Raumname und/oder die Raumnummer.
Ändern Sie NICHT BEIDE gleichzeitig. Wenn Sie dies tun, erkennt Dalux FM sie nicht und behandelt sie als neue Räume.
- Wenn die DWG-Zeichnung neue Räume enthält, werden diese erstellt.
- Wenn die DWG-Zeichnung keine Raumdaten enthält, die einem Raum in Dalux FM zugeordnet werden können, wird dieser gelöscht.
Klicken Sie auf 'Weiter' um fortzufahren.

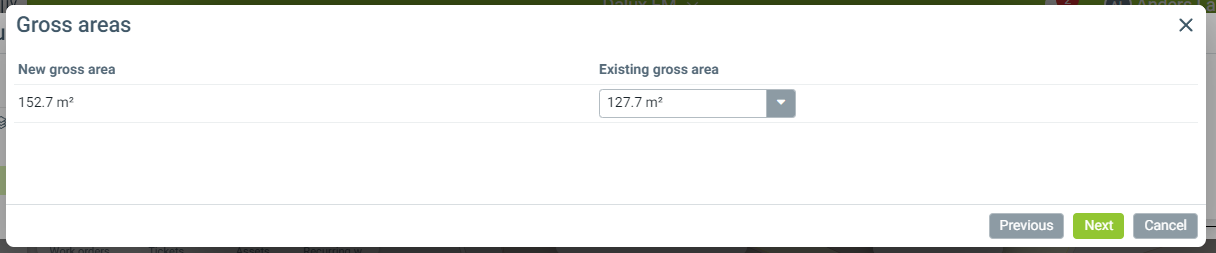

Bruttofläche
Überprüfen Sie, ob die Bruttofläche Ihren Erwartungen entspricht, da sie die bestehende Bruttofläche aktualisieren wird. Klicken Sie auf 'Weiter' um fortzufahren.

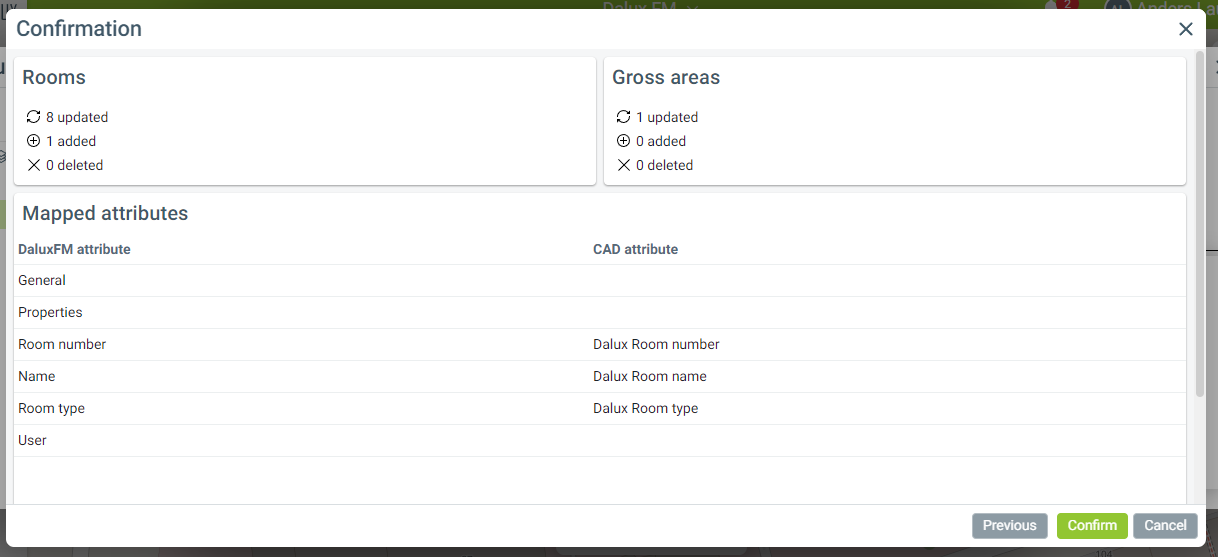

Bestätigung
Überprüfen Sie, ob die Räume wie erwartet gelöscht oder erstellt werden. Wenn Sie zufrieden sind, klicken Sie auf 'Bestätigen'.

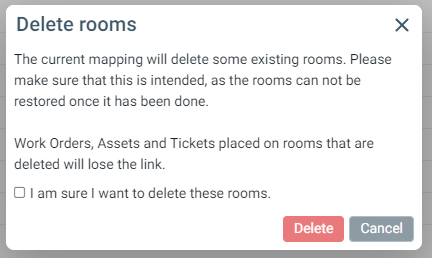

Wenn Sie Räume löschen, werden Sie aufgefordert, diese Aktion zu bestätigen.
Warnung: Gelöschte Räume können nicht wiederhergestellt werden.

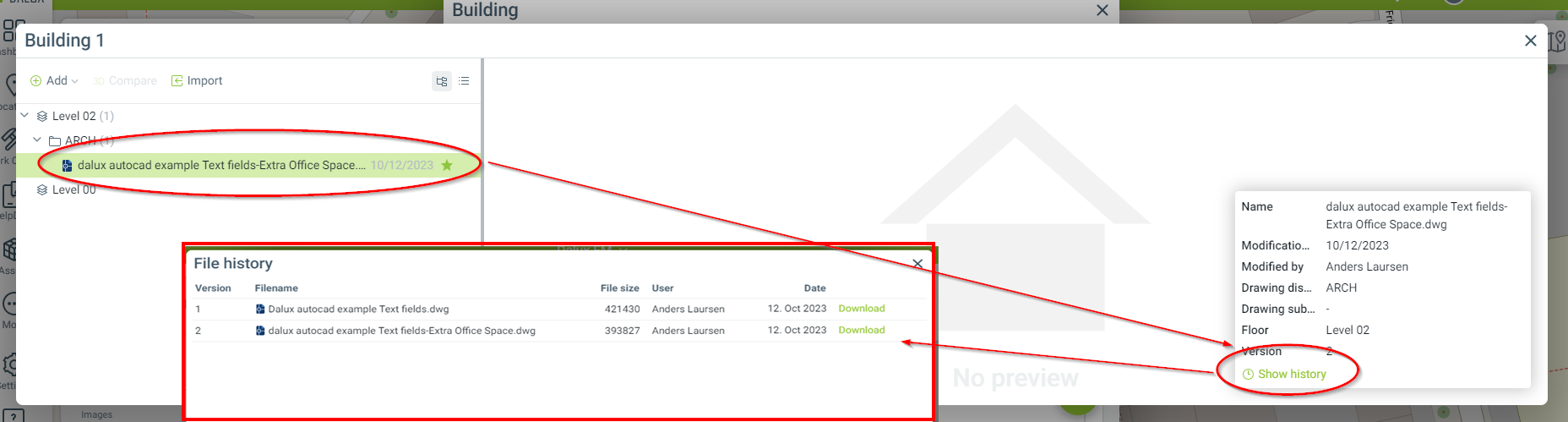

Nachdem der Importvorgang abgeschlossen ist, können Sie alle hochgeladenen Versionen anzeigen, indem Sie zu Historie anzeigen gehen.

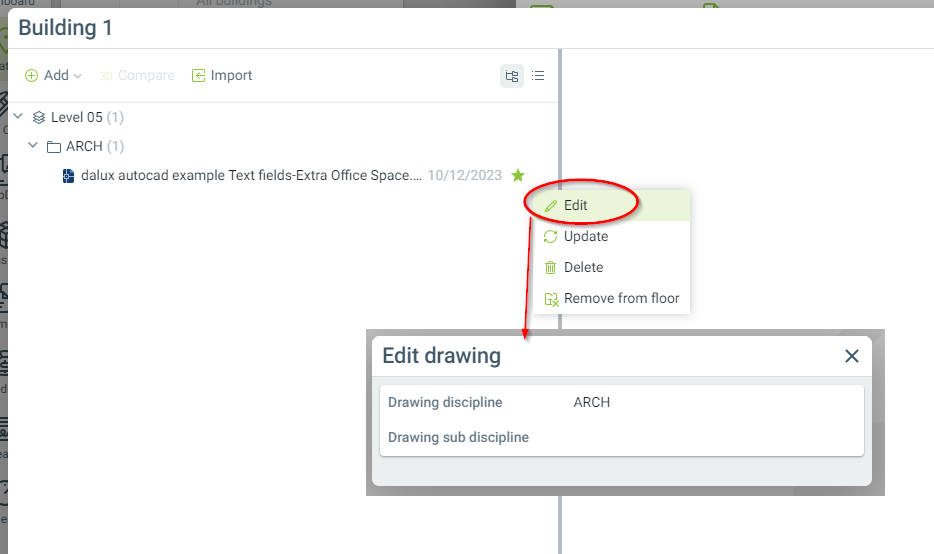

Zeichnung bearbeiten
Durch Klicken auf Bearbeiten können Sie die Disziplin und Unterdisziplin der Zeichnung ändern. Dies wirkt sich nicht auf Flächen- oder Raumdaten aus.

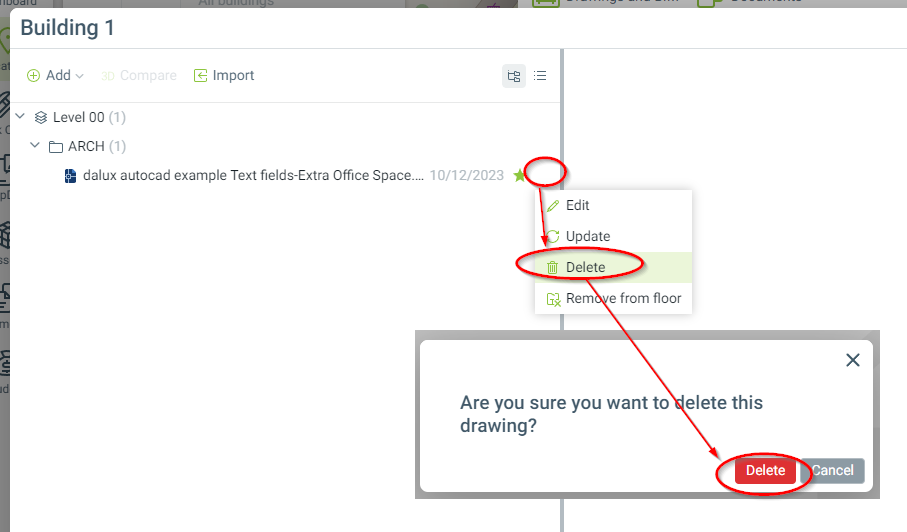

DWG-Zeichnung löschen
Wenn Sie eine Zeichnung von einer Etage in Dalux FM löschen möchten:
Finden Sie die Zeichnung, die Sie löschen möchten Mehr
Löschen. Bestätigen Sie die Aktion, indem Sie auf 'Löschen' klicken.
Sobald Sie dies tun, wird die Datei von der Etage entfernt und aus dem Modul Dokumentation gelöscht.
Bitte beachten Sie, dass gelöschte Dateien nicht wiederhergestellt werden können.
Das Löschen einer Zeichnung von einer Etage in Dalux FM löscht nur die DWG-Zeichnung. Sie verlieren keine Etagen- oder Raumdaten.

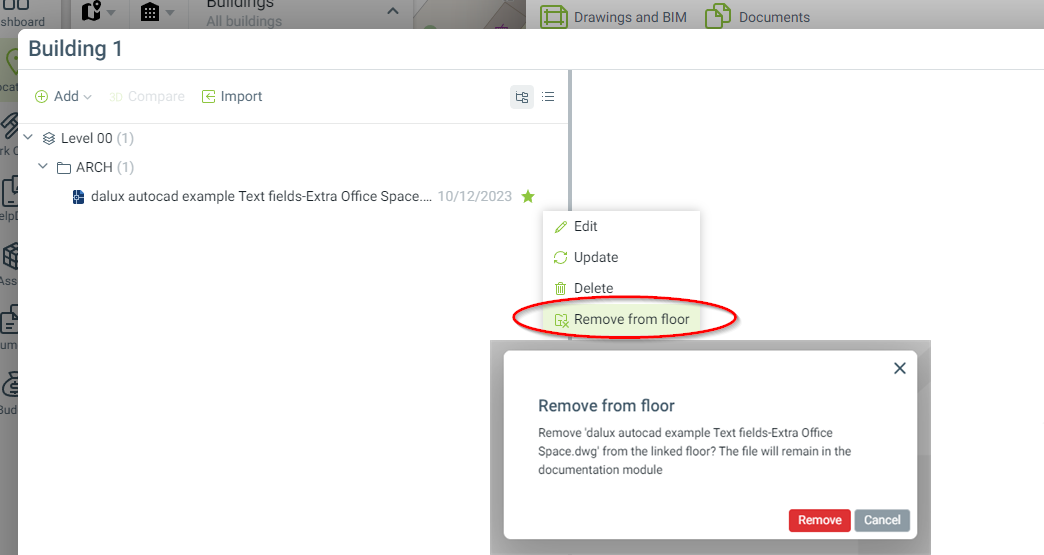

Zeichnung von einer Etage entfernen
Um eine DWG-Zeichnung von einer Etage in Dalux FM zu entfernen, klicken SieAus Etage entfernen und bestätigen Sie die Aktion, indem Sie auf 'Entfernen' klicken.
Bitte beachten Sie, dass diese Aktion die DWG-Zeichnung nur von der Etage entfernt und nicht die Etagen- oder Raumdaten in Dalux FM.
Die entfernte DWG-Zeichnung kann weiterhin unter Dokumente im Modul Dokumentation gefunden werden und ist mit diesem Gebäude verknüpft.
Beispieldaten
Sie können die Beispiel-DWG-Zeichnungen am Ende dieses Artikels herunterladen.

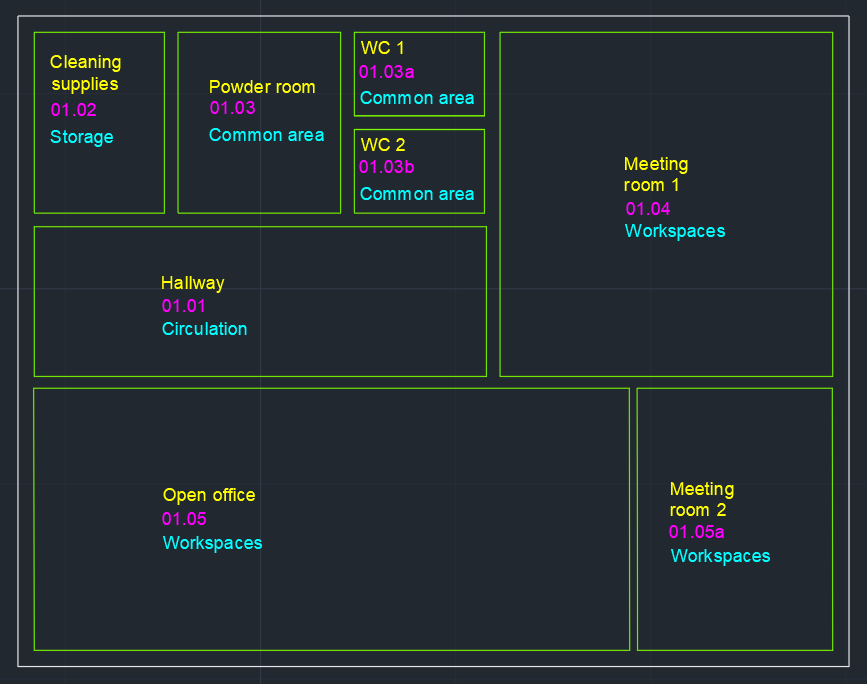

Originalzeichnung
Die erste Zeichnung, die wir in diesem Beispiel verwenden, sieht so aus.

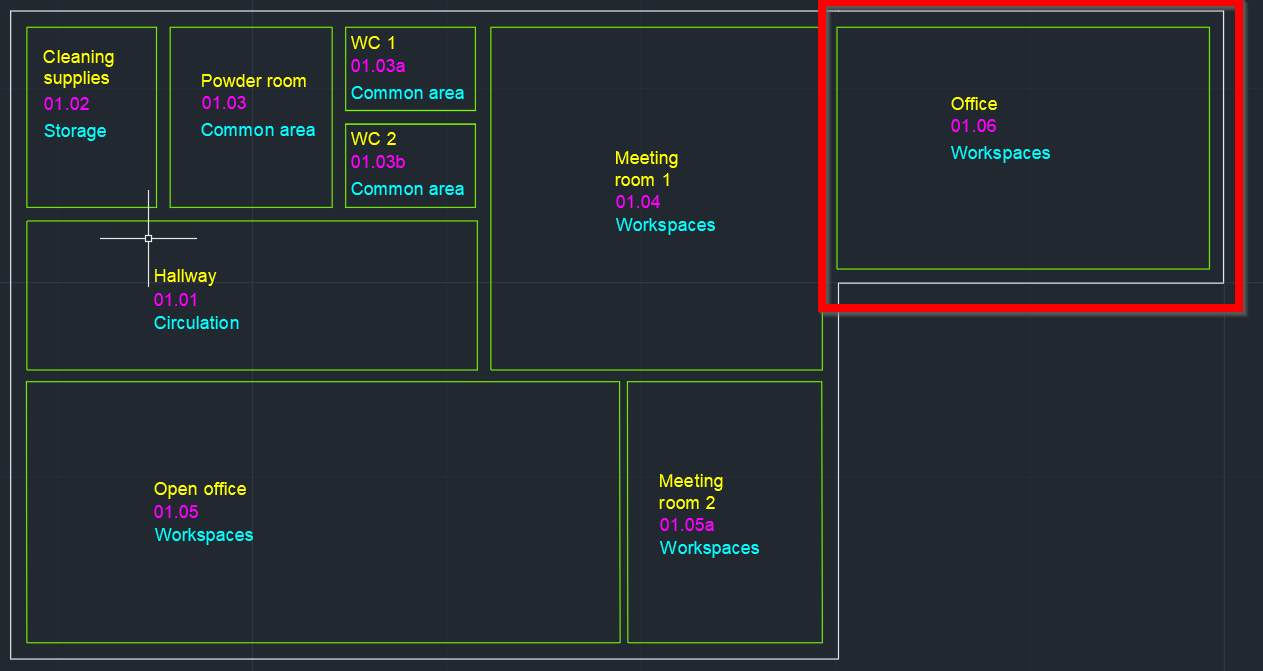

Erweiterung
Falls Sie aufgrund einer Gebäudeerweiterung neue Räume zur Etage hinzufügen müssen, müssen Sie diese in der DWG-Zeichnung zeichnen. Stellen Sie sicher, dass Sie neue Nettoflächen erstellen und die bestehende Bruttofläche entsprechend anpassen. Es ist wichtig, die Rauminformationen in den neuen Räumen auf den richtigen Layern zu platzieren.
Sobald Sie den neuen Raum in der Zeichnung erstellt haben, wird er automatisch als neuer Raum in Dalux FM hinzugefügt.

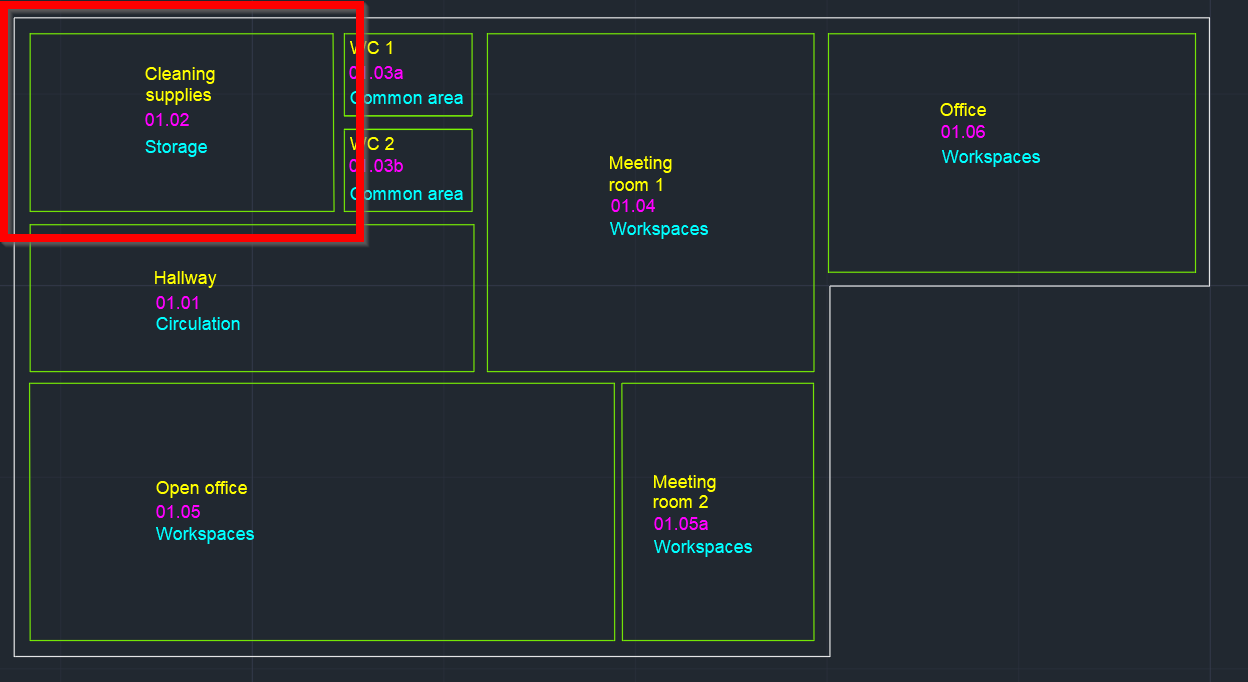

Zusammenführen
Beim Zusammenführen von zwei Räumen löschen Sie die Nettofläche und die Rauminformationen eines der Räume. Erweitern Sie dann die Nettofläche des anderen Raums so, dass sie den gelöschten Raum umfasst.
Es ist wichtig zu beachten, dass der in der Zeichnung gelöschte Raum auch in Dalux FM gelöscht wird.

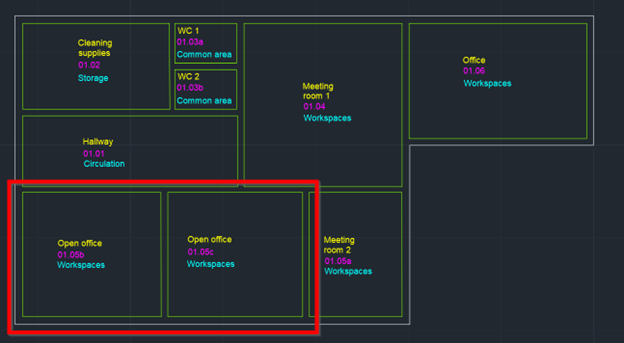

Raum aufteilen
Wenn Sie einen bestehenden Raum in neue Räume unterteilen müssen, sollten Sie zuerst die Nettofläche des bestehenden Raums so anpassen, dass sie nur den neuen Bereich abdeckt. Stellen Sie außerdem sicher, dass Sie das blaue Griffquadrat von Textelementen oder Blöcken verschieben.
Erstellen Sie anschließend eine neue Nettofläche um den neuen Raum und fügen Sie relevante Rauminformationen als Textelemente oder Blöcke hinzu.
Der bestehende Raum bleibt in Dalux FM erhalten, wird jedoch mit der neuen Fläche aktualisiert, während der neue Raum separat erstellt wird.
