So importieren Sie neue DWG-Zeichnungen in Dalux FM

Dieser Artikel zeigt Ihnen, wie Sie DWG-Zeichnungen zum ersten Mal mithilfe der benutzerdefinierten Vorlage in Dalux FM importieren.

Wenn Sie eine vorhandene Zeichnung aktualisieren, lesen Sie diesen Artikel: Update DWG-Zeichnungen in Dalux FM

In Dalux FM können DWG-Zeichnungen mit interaktiven Raumdaten angereichert werden, die es Benutzern ermöglichen, Gebäudeflächen zu navigieren und zu verwalten. Um den Import der Daten sicherzustellen, müssen die Daten jedoch in den richtigen Layern innerhalb der DWG-Datei platziert werden.

Dazu gehören Informationen wie Raumnummern, Raumnamen, Quadratmeter und andere relevante Details, die für ein effizientes Facility Management benötigt werden können.

Wir gehen davon aus, dass Sie mit Autodesk AutoCAD oder Architecture vertraut sind und wissen, wie man eine DWG-Zeichnung erstellt.

DWG-Anforderungen

Die DWG-Datei kann Raumdaten enthalten, die in Dalux FM angezeigt werden können, sodass sie als Teil des Grundrisses dargestellt werden.

Systemdefinierte Felder sind:

• Bruttofläche (äußerer Umfang jeder Etage)
• Nettofläche (innerer Umfang jedes Raums)
• Raumnummer (sollte als eindeutiger Bezeichner jedes Raums verwendet werden)
• Raumtyp
• Name
• Benutzer

Zusätzliche benutzerdefinierte Felder können unter Einstellungen Benutzerfelder 'Räume' angelegt werden.

DWG-Zeichnungen vorbereiten

Um Daten erfolgreich in Dalux FM zu importieren, ist es wichtig, die Regeln zur Erstellung der DWG-Zeichnungen zu befolgen.

Brutto- und Nettofläche

Um die Brutto- und Nettofläche einer Ebene zu importieren, sollte jede Fläche auf einem eigenen Layer erstellt werden.

Bruttofläche
Erstellen Sie eine Polylinie um das Gebäude und geben Sie ihr einen aussagekräftigen Namen.

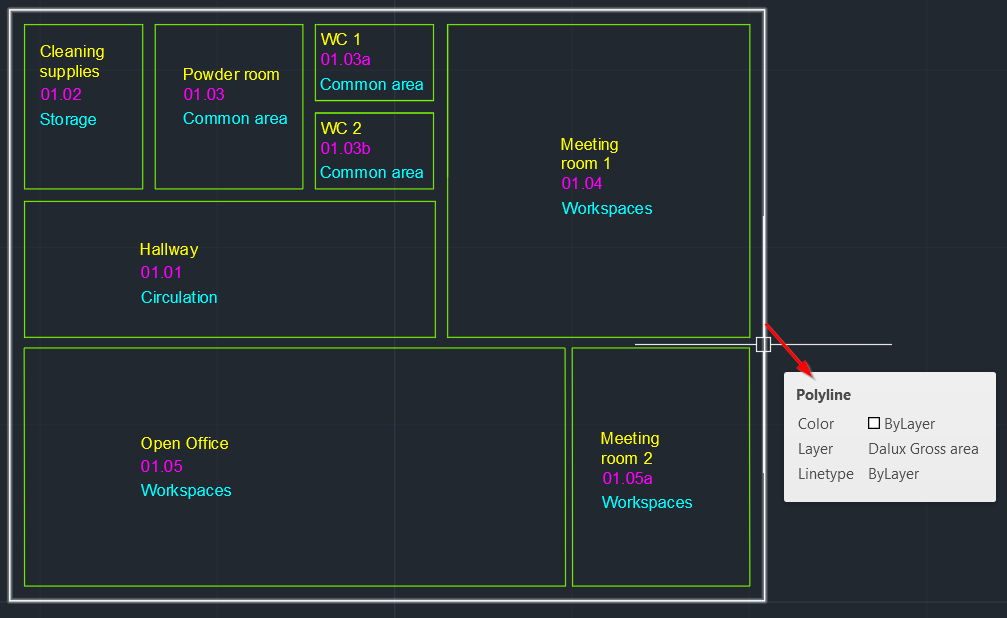

Zum Beispiel: Erstellen Sie eine Polylinie auf dem Layer "Dalux Gross area", die durch das weiße Rechteck dargestellt wird.

Nettofläche

Erstellen Sie Polylinien entlang der Innenwände jedes Raums und beschriften Sie diese zur einfachen Erkennung.

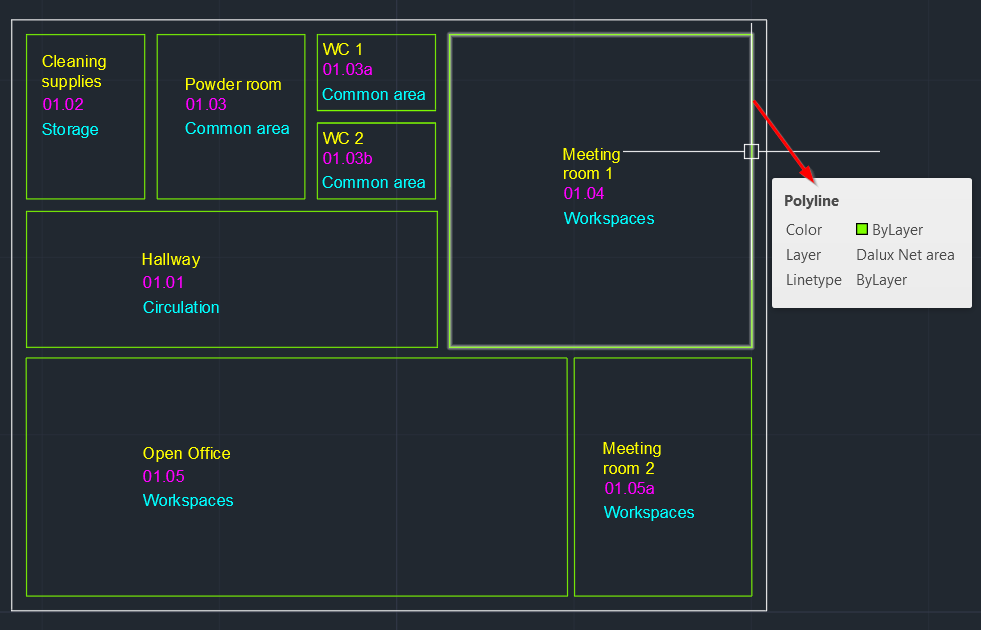

Zum Beispiel: Erstellen Sie Polylinien auf einem Layer namens "Dalux Net Area", dargestellt durch die grünen Rechtecke:

Benutzerdefinierte Felder

Für die benutzerdefinierten Felder haben Sie zwei Optionen:

• Textelemente
• Blockreferenz

Textelemente

Erstellen Sie Textelemente, die den blauen quadratischen Griff innerhalb der Nettoflächen-Polylinie jedes Raums haben.

Diese Textelemente sollten mit Namen versehen werden, die für Sie leicht erkennbar sind.

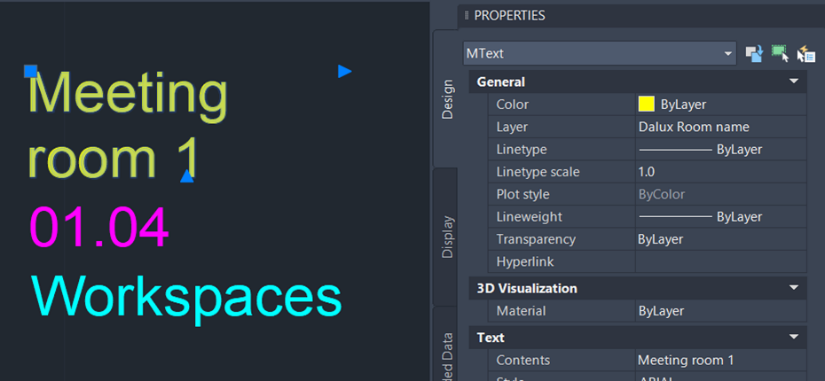

Erstellen Sie beispielsweise den Raumname auf einem Layer namens "Dalux Room name", dargestellt in gelber Textfarbe:

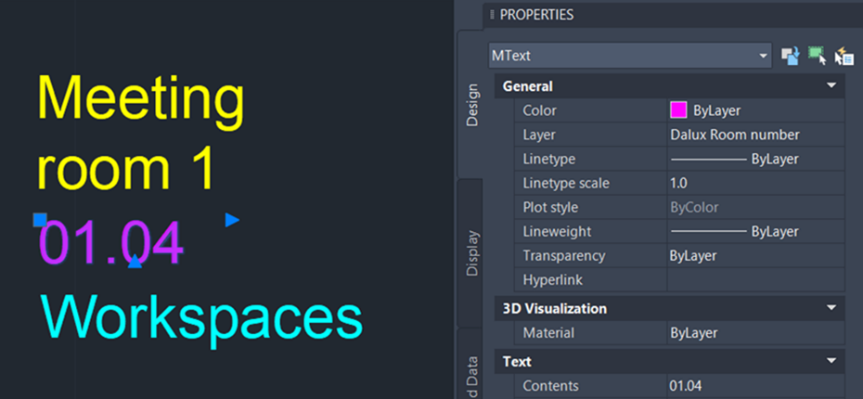

Die Raumnummer (sollte als eindeutiger Bezeichner jedes Raums verwendet werden) auf einem Layer namens "Dalux Room number", dargestellt in lila Schriftfarbe:

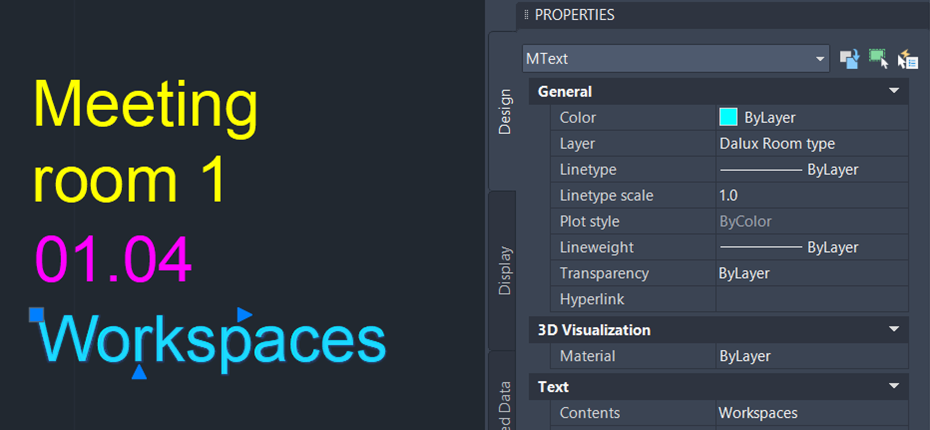

Der Raumtyp auf einem Layer namens "Dalux Room type" wird in blauer Schriftfarbe dargestellt:

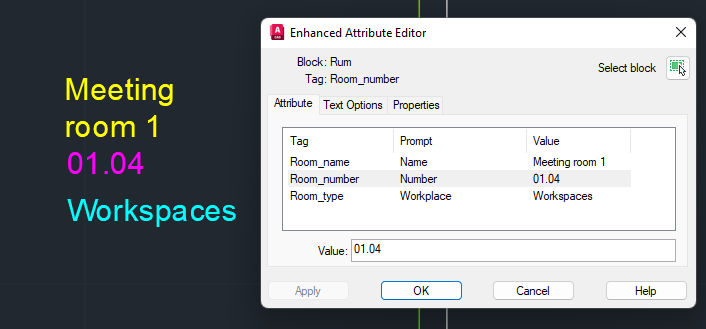

Blockreferenz

Erstellen Sie einen Block, der die Raumattribute enthält. Der Block sollte so positioniert sein, dass der blaue quadratische Griff innerhalb der Polylinie der Nettofläche jedes Raums liegt und auf einem Layer platziert wird, den Sie leicht identifizieren können.

Stellen Sie sicher, dass der Block die Attribute jedes Raums auf separaten Layern enthält, wie oben erwähnt.

Zum Beispiel können Sie für jeden Raum einen Block auf dem Layer "Dalux Block Layer" erstellen, und jeder Block sollte die relevanten Attribut-Elemente enthalten.

Hinweis: Der Block-Layer wird nicht importiert, nur die Attribute auf den übereinstimmenden Layern.

DWG-Layer

Die DWG enthält nun die folgenden Layer, bereit für den Import in Dalux FM:

Raumdaten über die benutzerdefinierte DWG-Vorlage importieren

Navigieren Sie zu dem Gebäude, in das Sie die DWG-Zeichnung importieren möchten, und klicken Sie auf Zeichnungen und BIM.

Klicken Sie dann auf Hinzufügen und anschließend auf Aus Ihrem Computer.

Wählen Sie die DWG-Datei aus Ihrem Computer aus, die Sie importieren möchten, und klicken Sie auf "Öffnen".

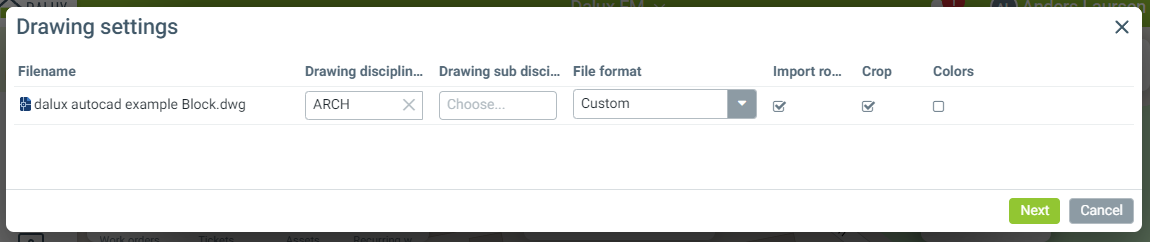

Zeichnungseinstellungen

Wählen Sie die Zeichnungsdisziplin und wählen Sie das Dateiformat 'Custom'.

Aktivieren Sie 'Räume importieren' und 'Beschneiden' und klicken Sie auf 'Weiter'.

Bitte beachten Sie, dass die importierte Zeichnung in Schwarzweiß angezeigt wird.

Um sie mit den Farben aus der DWG zu importieren, wählen Sie die Option 'Farben'.

• Zeichnungsfachgebiet: Dies ist obligatorisch und kann verwendet werden, um die Zeichnung unter Dokumente zu filtern.
• Zeichnungsunterfachgebiet: Dies ist optional und kann verwendet werden, um die Zeichnung unter Dokumente zu filtern.
• Dateiformat: Dies bestimmt das Verhalten des Imports; in diesem Artikel beschreiben wir nur "Custom".
• Räume importieren: Wählen Sie aus, ob die Raumdaten importiert werden sollen oder nicht.
• Beschneiden: Damit können Sie ein Rechteck um die Zeichnung erstellen, um unnötige Daten zu entfernen.
• Farbe: Die Zeichnung wird in Schwarzweiß angezeigt. Wenn Sie Farben auswählen, werden die Layerfarben der Zeichnung angezeigt.

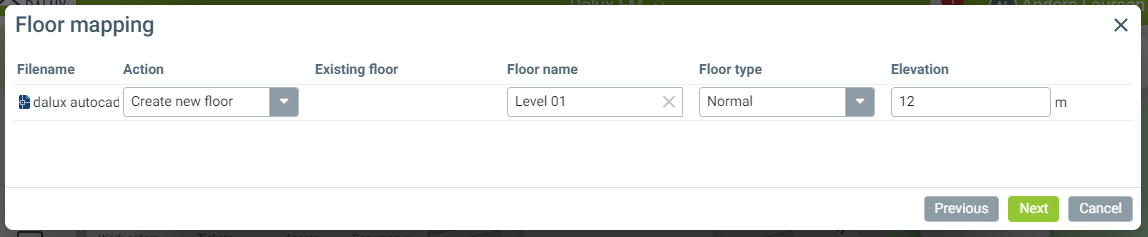

Etagenzuordnung

Erstellen Sie eine neue Etage oder wählen Sie eine vorhandene aus. Überprüfen Sie den Etagennamen, Typ und Höhe, und klicken Sie auf 'Weiter'.

• Aktion: Wählen Sie zwischen dem Erstellen einer neuen Etage oder der Verwendung einer vorhandenen.
• Vorhandene Etage: Wenn Sie unter "Aktion" "Vorhandene verwenden" auswählen, können Sie die verfügbaren Etagen sehen. Sie können jedoch während eines Updates den Etagennamen, Typ oder die Höhe nicht ändern.
• Etagenname: Wenn Sie unter "Aktion" "Neue Etage erstellen" ausgewählt haben, können Sie hier den Etagennamen eingeben.
• Etagentyp: Wenn Sie mehrere Etagen auf derselben Höhe haben, wählen Sie einen Typ zur Filterung.
• Höhe: Geben Sie die Höhe der Etage ein; die Etagen werden von oben nach unten sortiert.

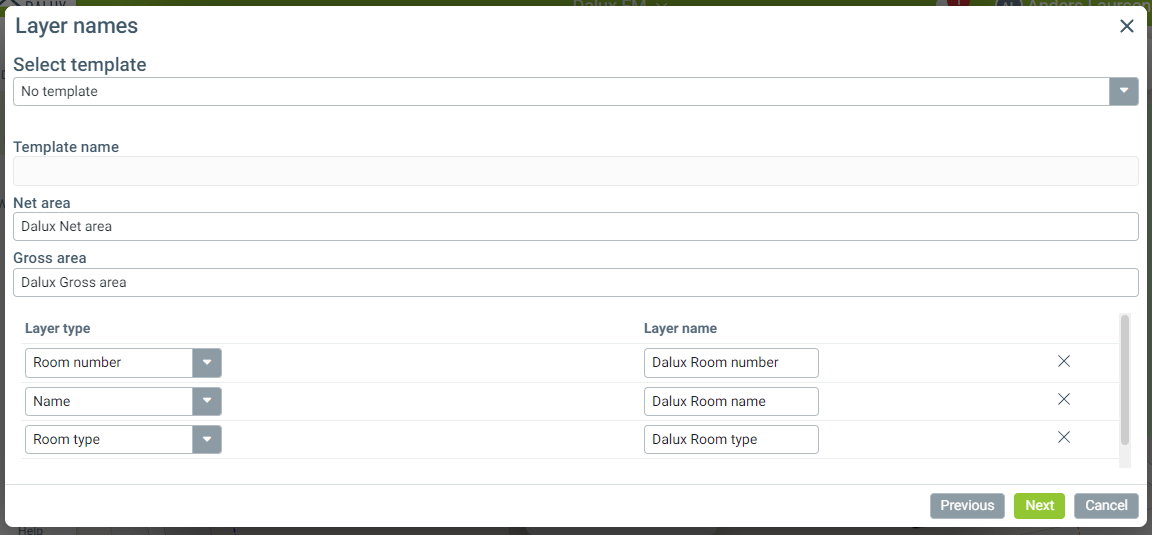

Layernamen

Wählen Sie eine Vorlage (siehe unten) oder geben Sie die Layernamen der Netto- und Bruttoflächen ein und ordnen Sie dann den Layertyp (benutzerdefinierte Felder) den Layernamen zu.

Klicken Sie nach Abschluss auf 'Weiter'.

• Vorlage auswählen: Sie können eine vordefinierte Vorlage erstellen, damit bei jedem Import alle Layer automatisch zugeordnet werden.
• Name der Vorlage: Zeigt den unter 'Vorlage auswählen' gewählten Namen an.
• Nettofläche: Für jede geschlossene Polylinie in der Zeichnung erstellt Dalux FM einen Raum.
• Bruttofläche: Für jede geschlossene Polylinie in der Zeichnung, die diesem Layer entspricht, erstellt Dalux FM eine Bruttofläche und füllt den Bruttoflächen-Parameter des Gebäudes aus.
• Layer-Typ: Wählen Sie den Dalux-Parameter, der mit dem gewählten Layernamen gefüllt wird.
• Layername: Geben Sie den Layernamen ein, und der Inhalt des Textelements oder Attributs füllt den ausgewählten Dalux-Parameter.

DWG-Dateiformatvorlage:

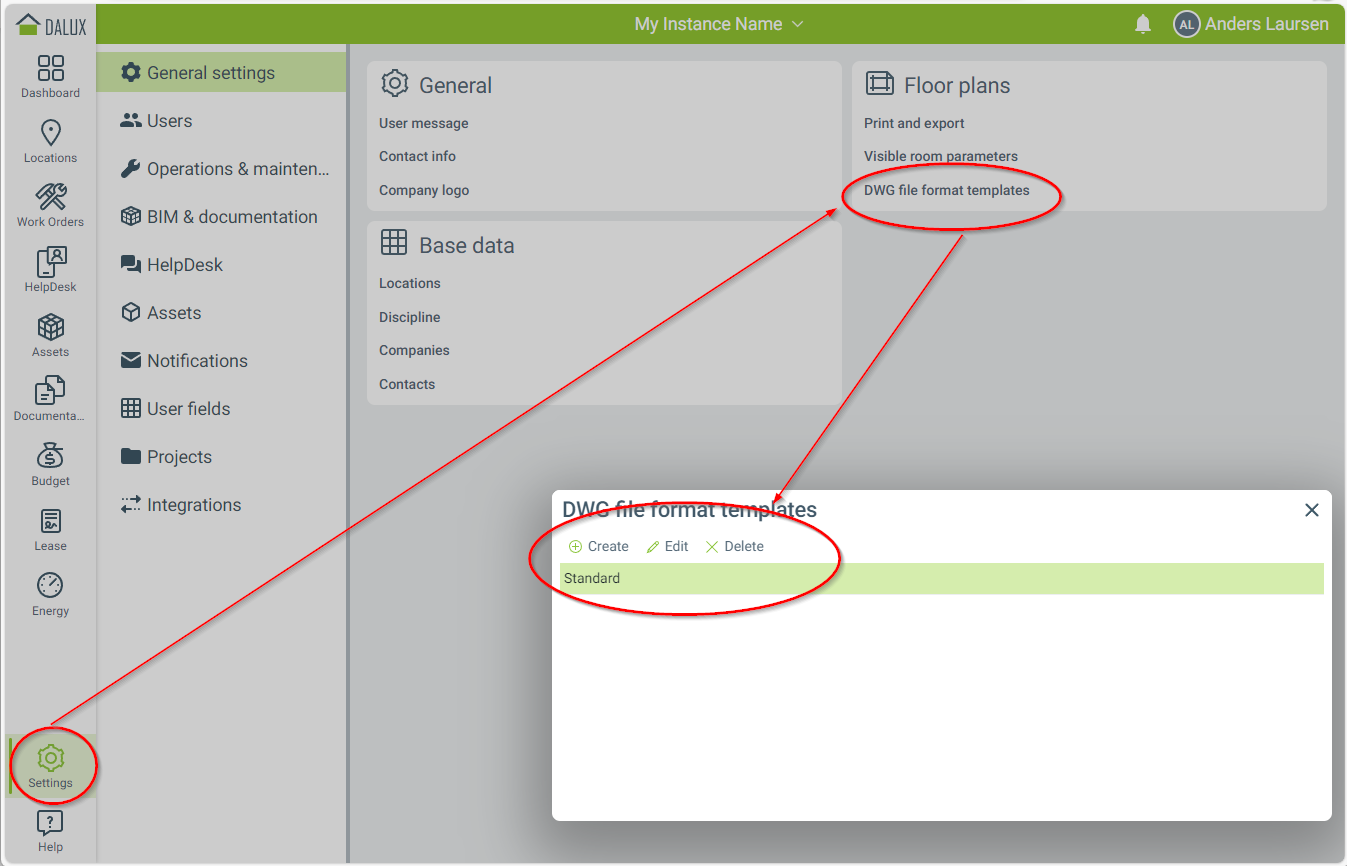

Erstellen Sie eine Vorlage unter Einstellungen Allgemeine Einstellungen Grundrisse: DWG-Dateiformatvorlagen.

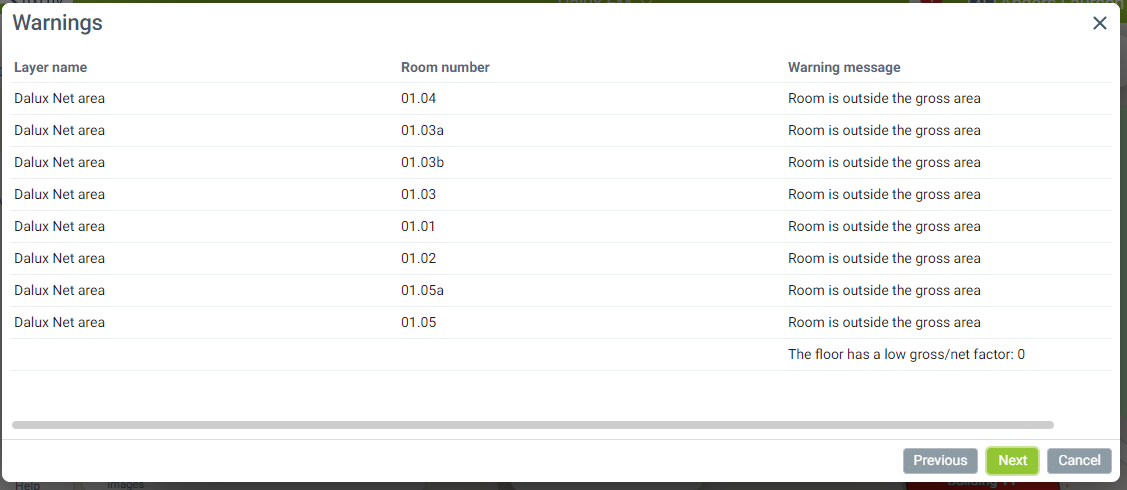

Warnungen

Wenn Fehler in der Zeichnung vorhanden sind, werden sie hier angezeigt.

Überprüfen Sie jeden einzelnen Eintrag, da er Ihre Daten beeinflussen kann. Wenn Sie zufrieden sind, klicken Sie auf 'Weiter'.

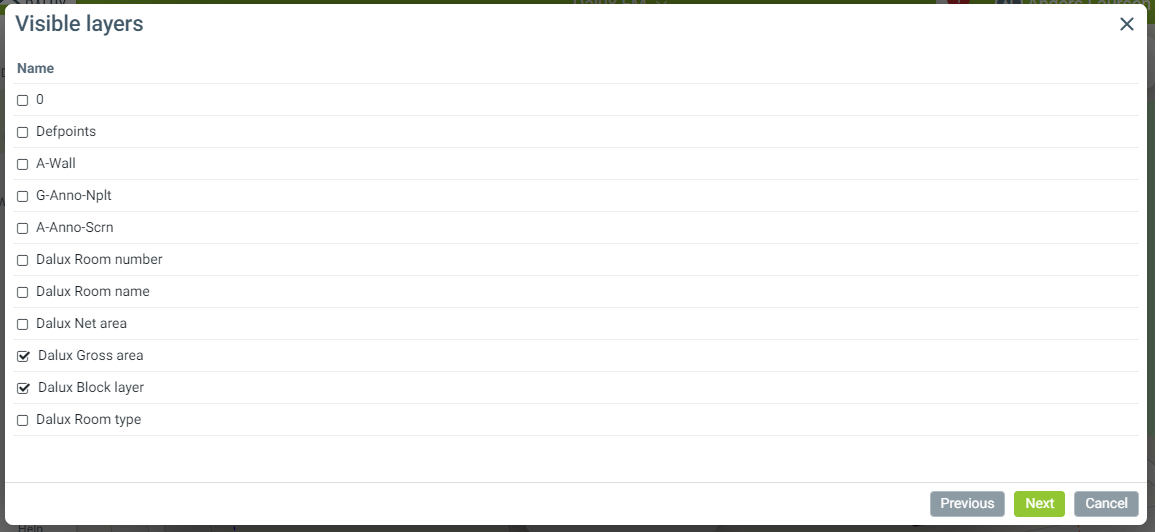

Sichtbare Layer

Markieren Sie die Kästchen der Layer, die Sie in der Zeichnung anzeigen möchten.

In der Regel umfasst dies nur die Brutto- und Nettoflächen sowie feste Installationen wie Toiletten und Waschbecken.

Bitte beachten Sie, dass dies nur die Ansicht der Zeichnung und nicht die importierten Informationen beeinflusst.

Denken Sie auch daran, dass Sie die Rauminformationen in Dalux FM später beim Anzeigen der Zeichnung aktivieren können, sodass es nicht nötig ist, sie hier auszuwählen, um sie sichtbar zu machen.

Klicken Sie auf 'Weiter', um fortzufahren.

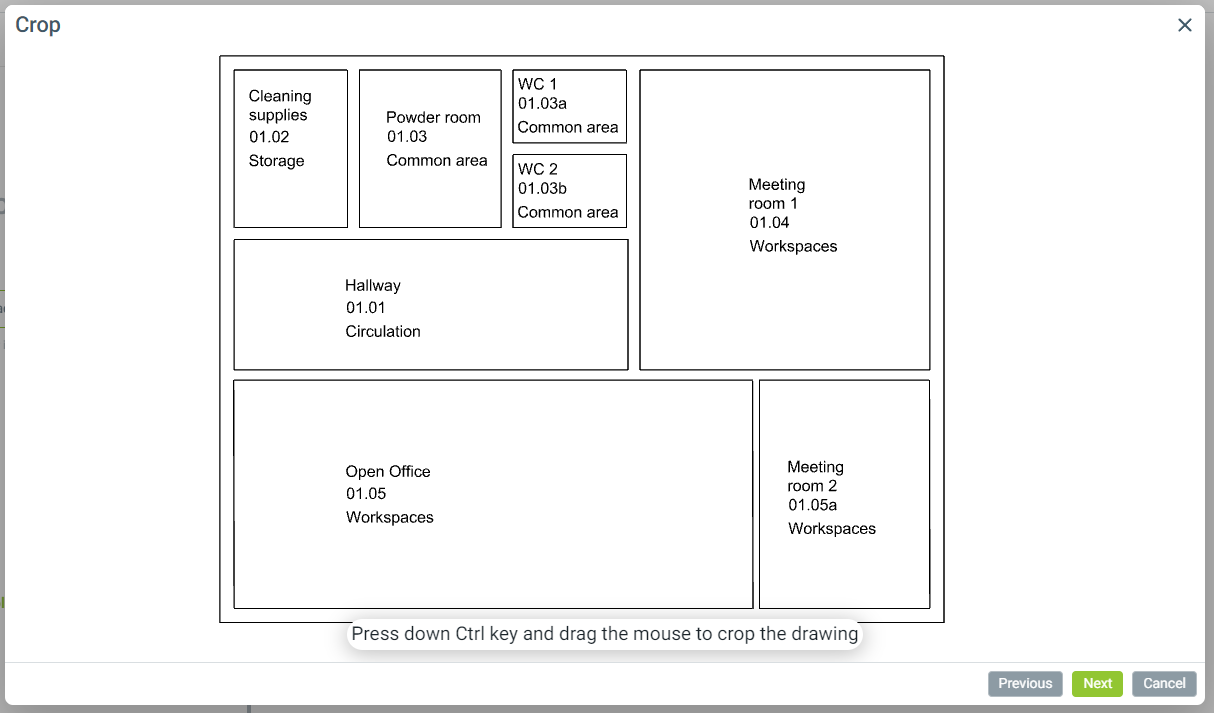

Beschneiden

Ziehen Sie ein Rechteck um den Bereich der Zeichnung, der angezeigt werden soll.

Damit können Sie unerwünschte Informationen wie Anmerkungen oder Zeichnungsköpfe entfernen, sodass nur die notwendigen Details sichtbar sind.

Klicken Sie auf 'Weiter' um fortzufahren.

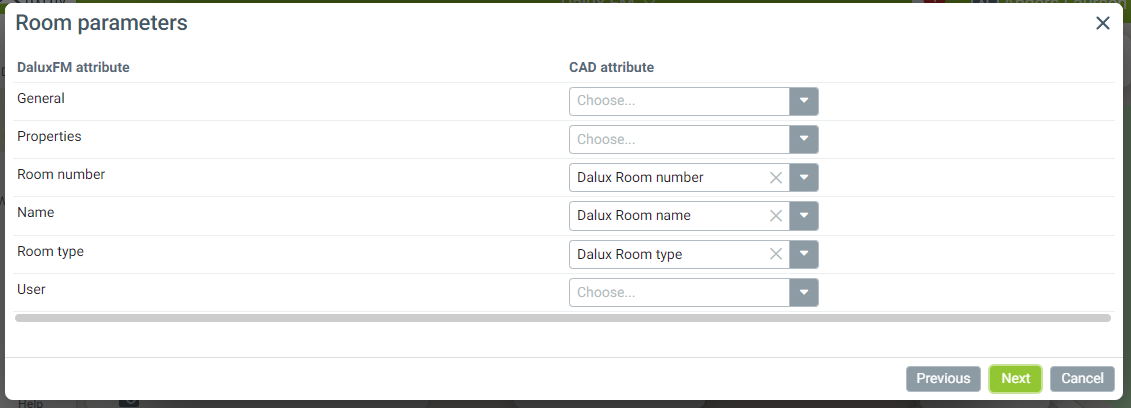

Raumparameter

Überprüfen Sie, ob jedes Dalux FM-Attribut korrekt einem CAD-Attribut aus der Zeichnung zugeordnet ist.

Sie können nur CAD-Attribute aus Layern auswählen, die im Schritt "Layernamen" zugeordnet wurden.

Klicken Sie auf 'Weiter' um fortzufahren.

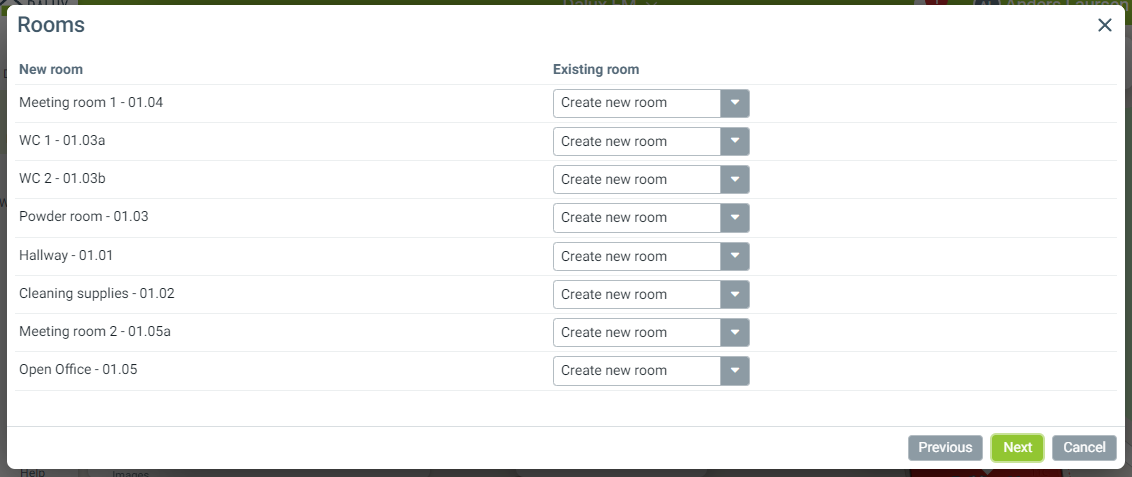

Räume

Eine Liste aller zu erstellenden Räume wird mit Raumname und Raumnummer angezeigt.

Da dies Ihr erster Upload ist, ist die einzige verfügbare Option an dieser Stelle, einen neuen Raum zu erstellen.

Klicken Sie auf 'Weiter' um fortzufahren.

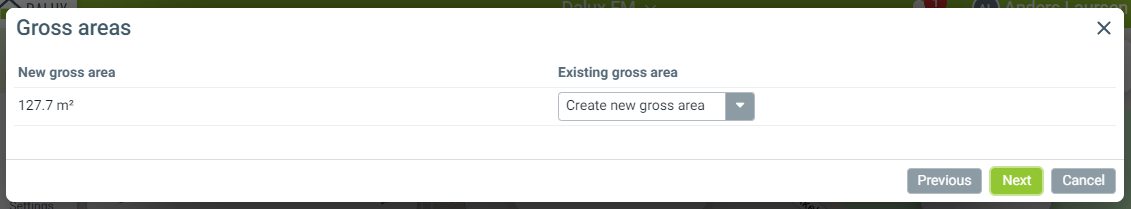

Bruttofläche

Dies zeigt die Bruttofläche der Polylinie an, die dem Bruttoflächen-Layer entsprach.

Da dies Ihr erster Upload ist, ist die einzige Option, einen neuen zu erstellen.

Klicken Sie auf 'Weiter' um fortzufahren.

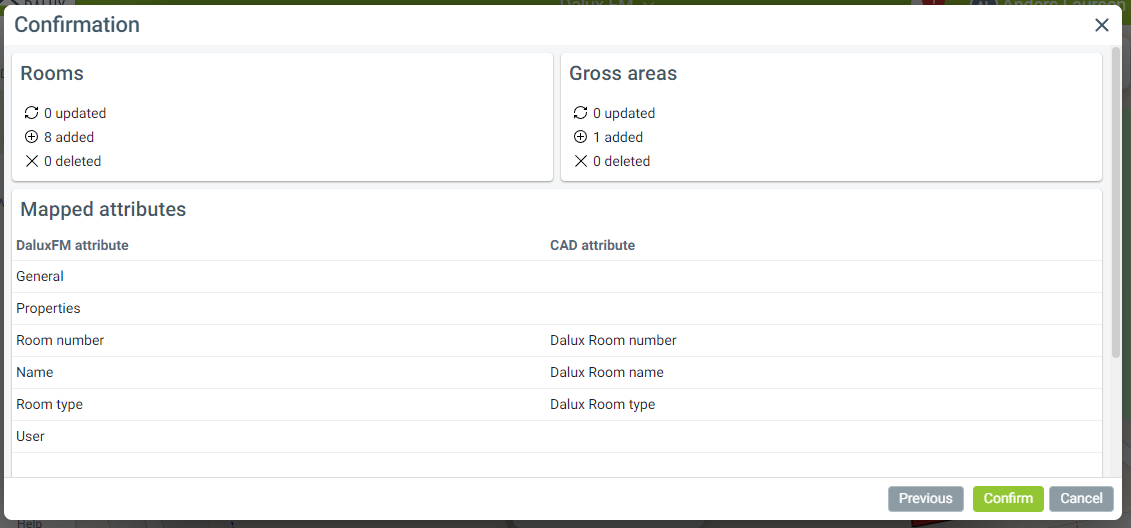

Bestätigung

Bitte überprüfen Sie die aufgelisteten Informationen, die aus der Zeichnung importiert werden.

Es ist wichtig sicherzustellen, dass die Daten übereinstimmen, bevor Sie zum Fortfahren des Imports auf die Schaltfläche 'Bestätigen' klicken.

Bitte beachten Sie, dass diese Aktion irreversibel ist, daher ist es wichtig, vor dem Import zu prüfen, ob die Daten korrekt sind.

Die Zeichnung wird verarbeitet, und die Dauer hängt von der Datenmenge ab.

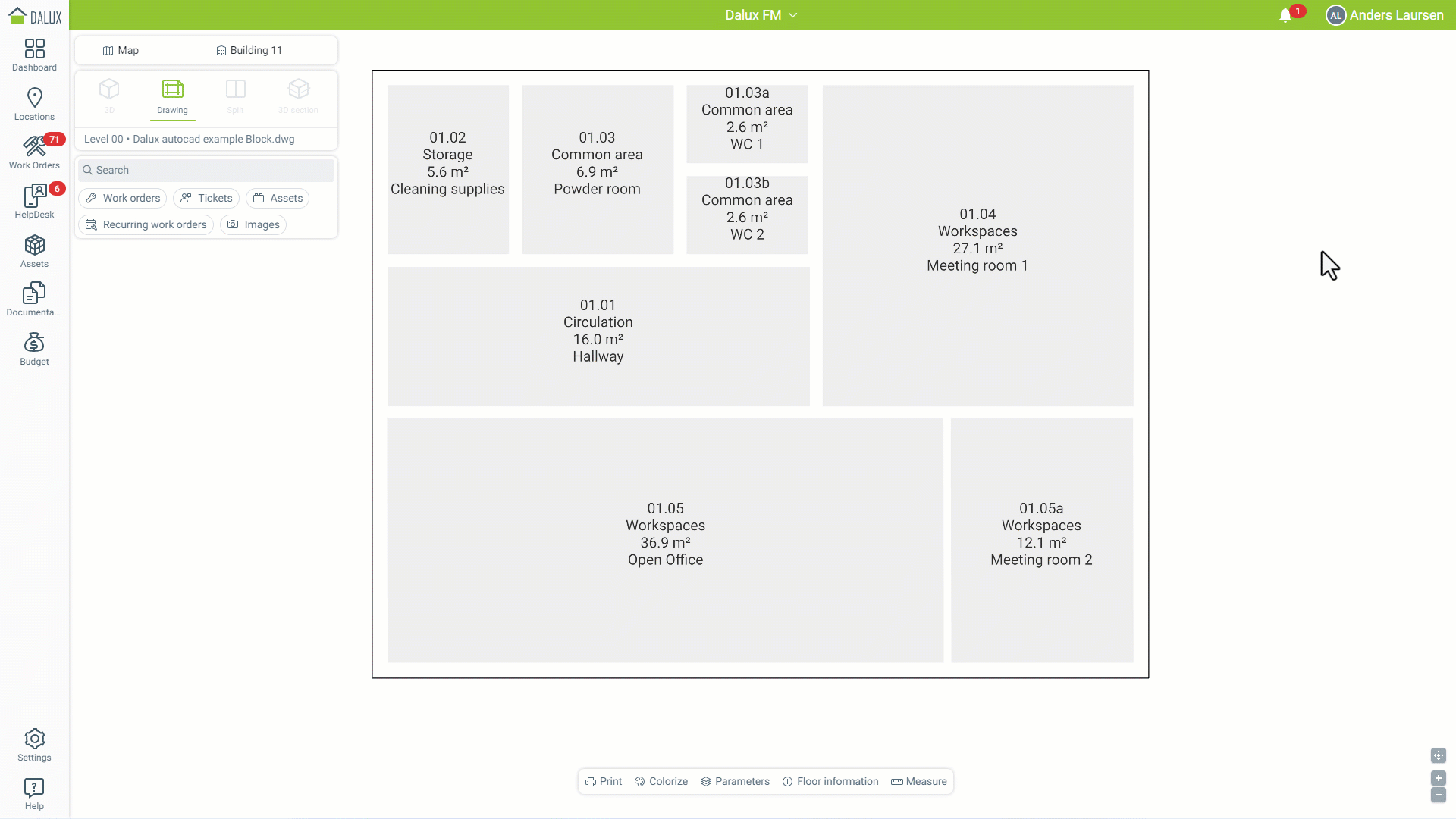

Beispieldaten

Der Artikel enthält unten einen Link zum Herunterladen von DWG-Zeichnungen, um einen Beispielgrundriss anzuzeigen.
