Das Revit-Plugin ist ein von Dalux entwickeltes Tool, das in Revit funktioniert. Es hilft Ihnen dabei, Modelle und Zeichnungen hochzuladen, Kommentare zu erstellen und sich mit der Funktion zur Modellvalidierung zu verbinden.
Sie können das Revit-Plugin verwenden, um Modelle direkt von Revit in Ihr Dalux-Projekt hochzuladen. In diesem Artikel wird erklärt, wie das Hochladen von Modellen/Zeichnungen durchgeführt wird. Bitte beachten Sie, dass Sie die '.RVT'-Modell-Datei nicht auf Dalux hochladen, sondern nur die 'daluxbim'-Datei, die in den Standorten verwendet wird.
Wenn Sie erfahren möchten, wie Sie das Plugin für Kommentare oder die Modellvalidierung verwenden, können Sie diesen Artikel lesen: Kommentare und Modellvalidierung im Revit-Plugin
Achtung
Dieses Plugin funktioniert nur mit Vollversionen von Revit. Bitte stellen Sie sicher, dass Ihre Revit-Version mit der Plugin-Version kompatibel ist. Ein Revit-Update kann Probleme verursachen, wenn die Plugin- und Revit-Versionen nicht übereinstimmen.
Bevor Sie versuchen, ein Modell mit dem Revit-Plugin hochzuladen, stellen Sie sicher, dass die Koordinaten Ihres Projekts ordnungsgemäß für das Hochladen eingerichtet sind. Dieser Artikel (Revit Survey Point) kann Ihnen helfen, wenn Sie unsicher sind oder Synchronisierungsprobleme haben.
Wie man das Revit-Plugin herunterlädt und einrichtet
Wenn Sie in Ihrem Projekt im Web eingeloggt sind, wählen Sie Ihren Namen in der oberen rechten Ecke aus und gehen Sie zum Download-Bereich. Sie finden das aktuelle Revit-Plugin unter Autodesk:
Technische Informationen
Sie müssen alle laufenden Instanzen von Revit schließen, um die Installation des Plugins zu starten.
Sobald Sie die MSI-Datei heruntergeladen haben, öffnen Sie sie und folgen Sie den Anweisungen des Installationsassistenten.
Beim nächsten Öffnen von Revit erscheint ein Sicherheitspopup, das Sie fragt, was mit dem Dalux/Revit-Plugin zu tun ist. Wählen Sie ‘Immer laden’:
Wenn Revit ein Modell geladen hat, finden Sie das Dalux-Plugin in der Funktionsleiste unter dem Dalux-Tab. Wenn Sie entweder Hochladen oder
Kommentar anklicken, werden Sie aufgefordert, sich mit Ihrem Dalux-Konto einzuloggen. Loggen Sie sich in Ihr Konto mit Ihren Dalux-Anmeldedaten ein:
Wie Sie Ihre 3D-Modell- und Zeichnungsdateien hochladen und aktualisieren
Benutzerrechte
Um Dokumente aus Revit hochladen zu können, müssen Sie in einer Benutzergruppe mit Rechten zum Bearbeiten von Gebäuden und Standorten im entsprechenden Dalux-Projekt sein. Wenn Sie dies nicht können, wenden Sie sich an Ihren Projektadministrator.
Um Ihr Modell von Revit nach Dalux hochzuladen, öffnen Sie Revit und stellen Sie sicher, dass Sie im Plugin bei Ihrem Dalux-Konto angemeldet sind.
Projekt und Gebäude auswählen

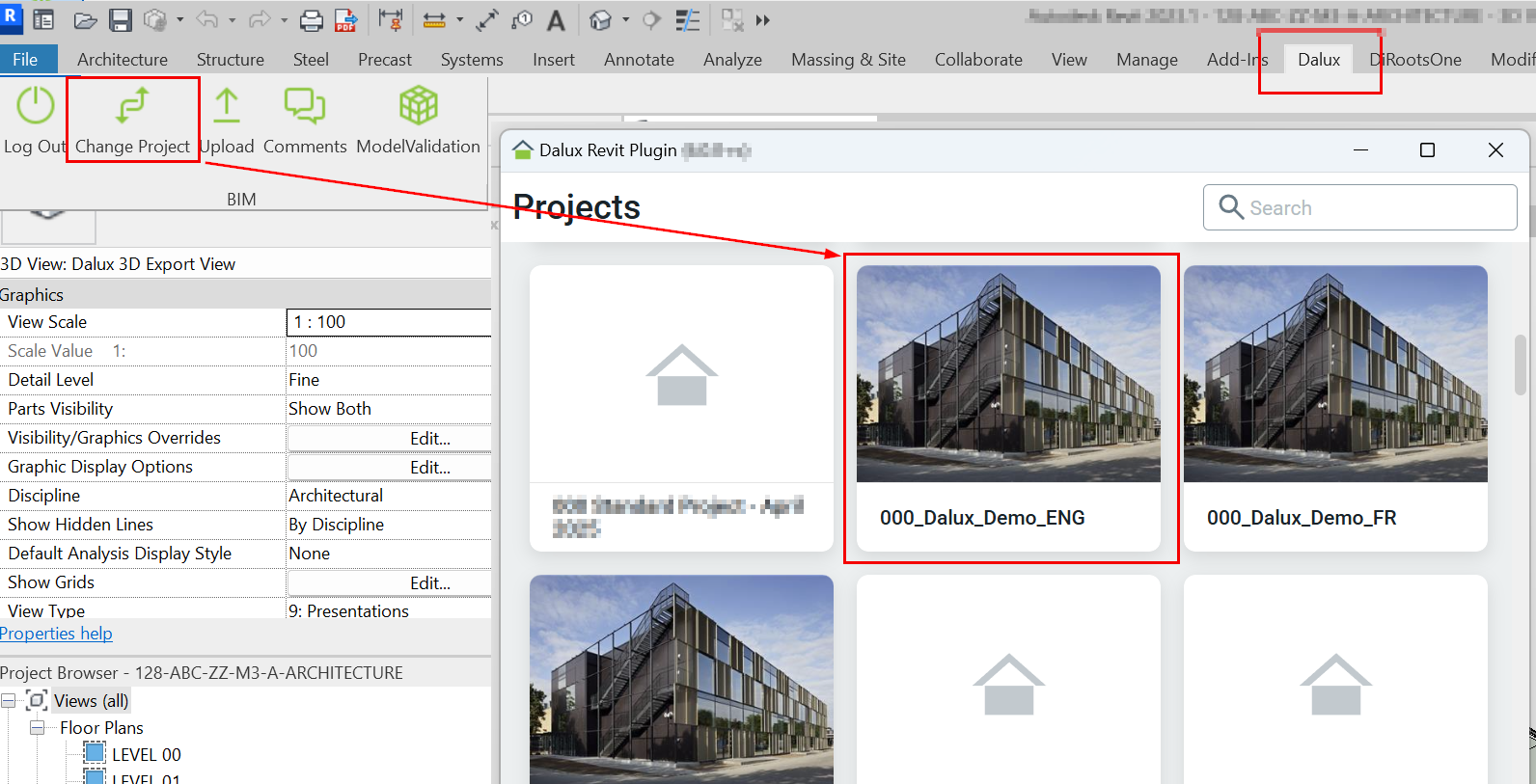

Wählen oder ändern Sie das Projekt, indem Sie auf "Projekt ändern" klicken, und wählen Sie ein Projekt aus der Liste aus.

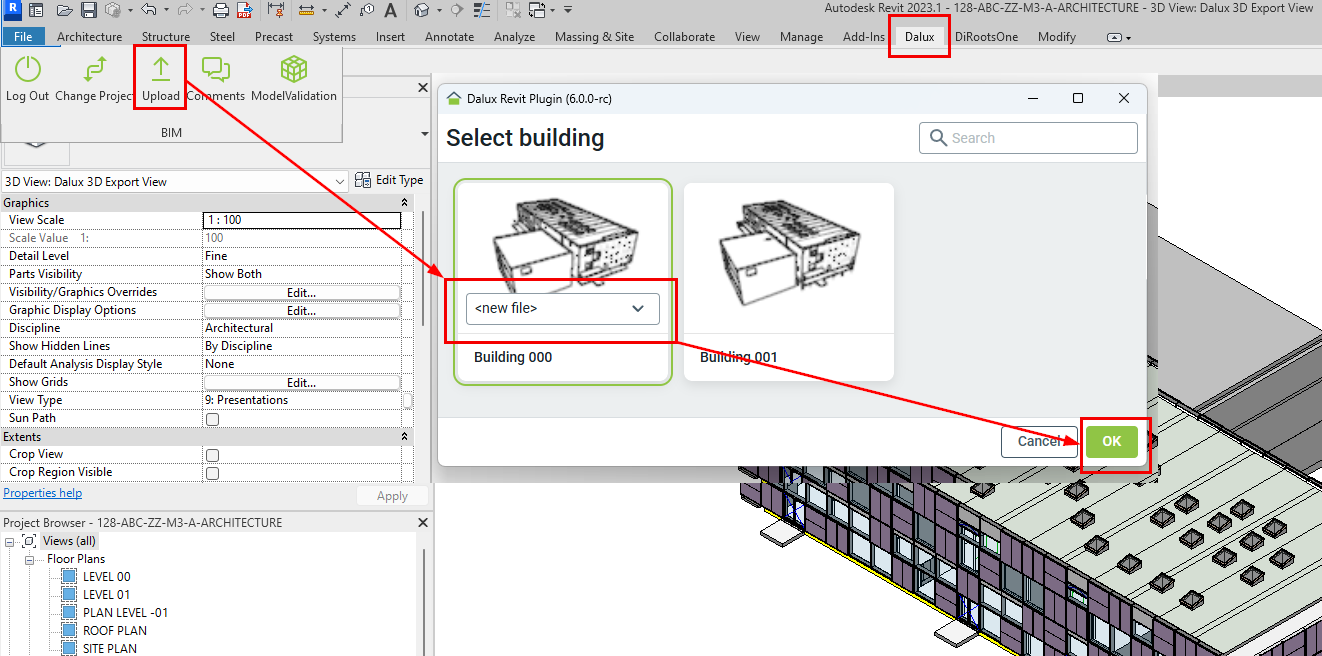

Klicken Sie auf "Hochladen" und wählen Sie das Gebäude und die Datei aus, in die Sie Ihr Modell hochladen möchten, und klicken Sie dann auf "OK":

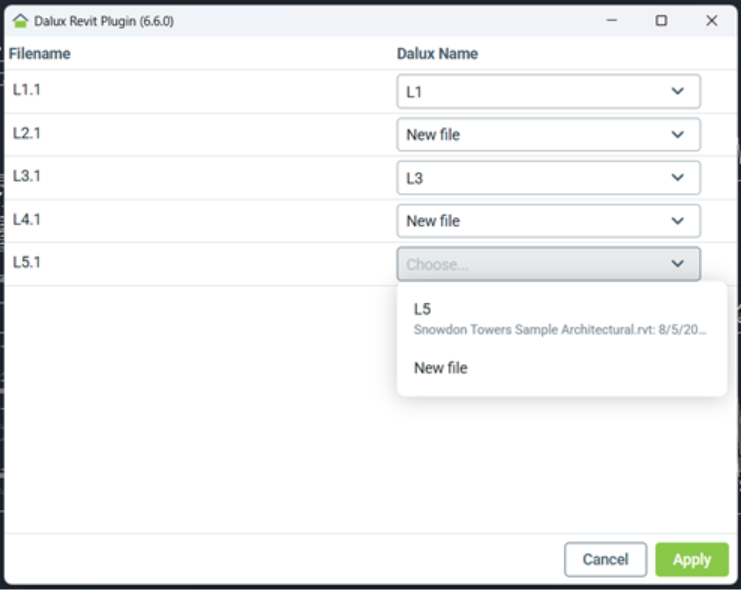

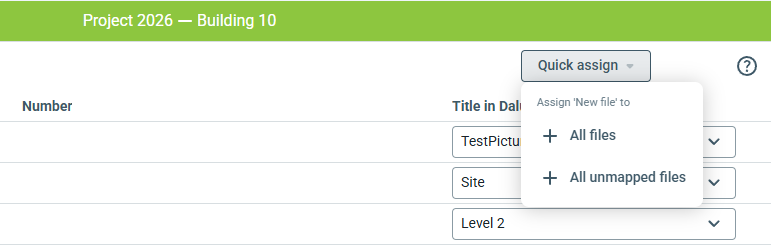

Wenn Sie dieses Modell zum ersten Mal hochladen, wählen Sie „neue Datei“ im Datei-Feld. Wenn Sie dieses Modell bereits zuvor hochgeladen haben, wählen Sie die Datei aus, die Sie aktualisieren möchten.
Wichtig!
Stellen Sie sicher, dass das Gebäude, in das Sie Ihre Revit-Datei hochladen möchten, bereits im Dalux-Projekt existiert, da Sie keine neuen Gebäude über das Plugin erstellen können.
Dateien hochladen

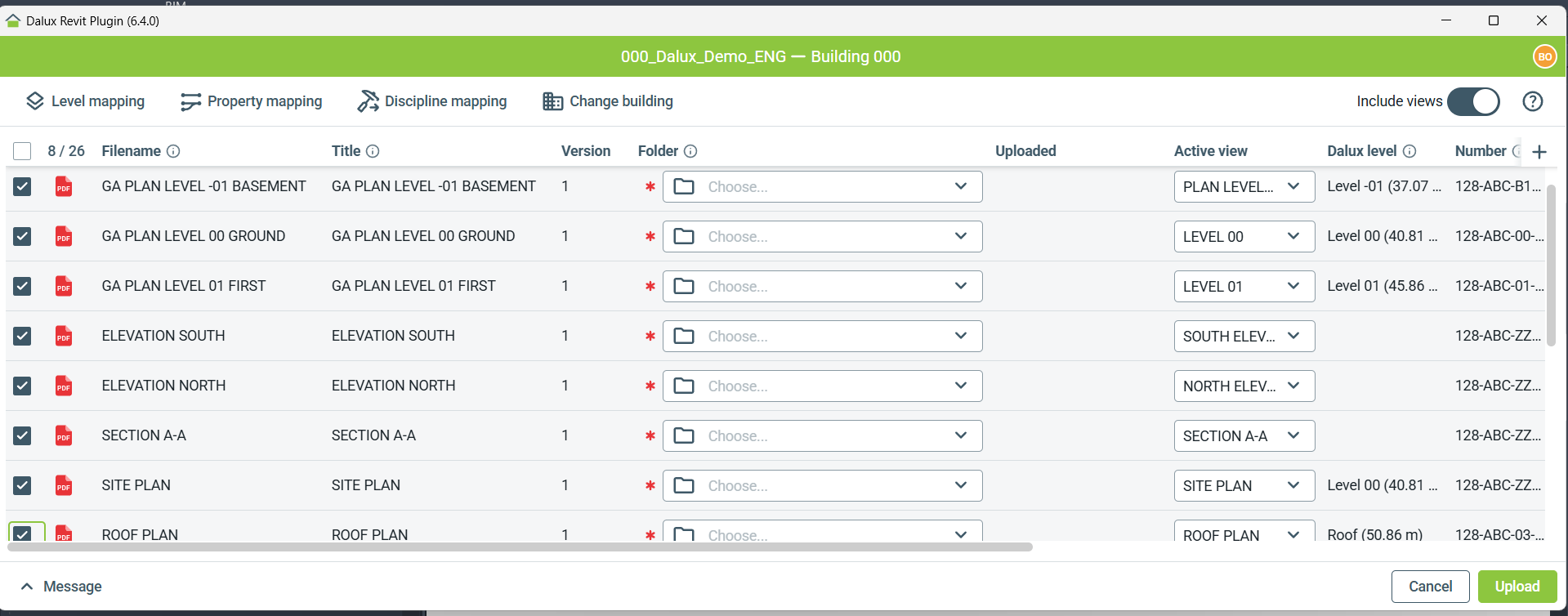

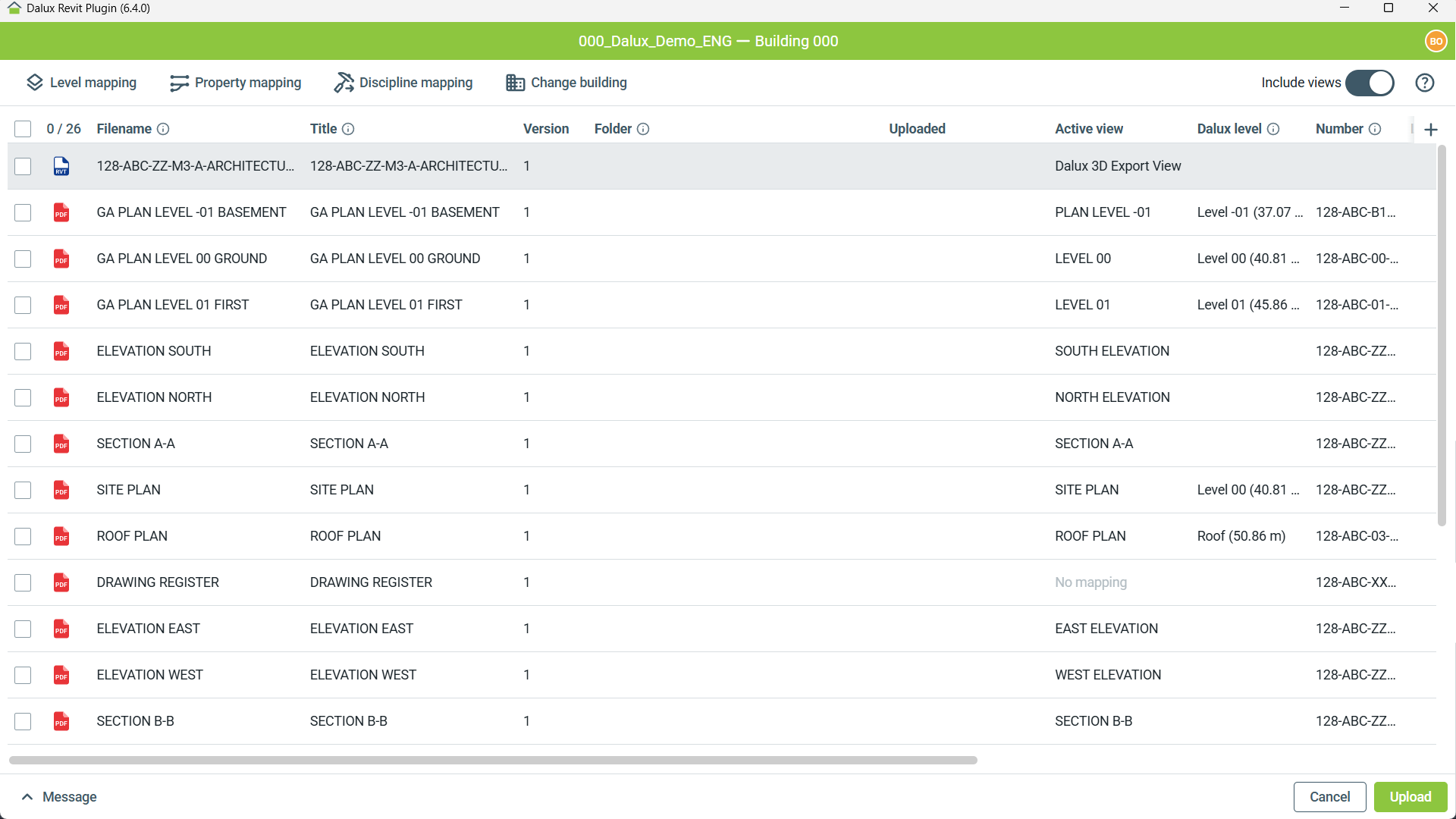

Von der Haupt-Uploadseite aus können Sie die Dateien auswählen, die Sie hochladen möchten, und die zugehörigen Metadaten anzeigen. Schalten Sie oben rechts 'Include views' um, um Ansichten für eine einfachere Übersicht herauszufiltern. Wenn Ansichten zum Hochladen ausgewählt sind und 'Include views' deaktiviert ist, werden diese Ansichten nicht hochgeladen.
Hinweis
Wenn Sie zum ersten Mal hochladen, sollten Sie zuerst Ebenen-Zuordnung,
Eigenschaftszuordnung und
Fachbereichs-Zuordnung durchgehen (siehe unten). Diese Einstellungen werden für zukünftige Hochladen gespeichert.

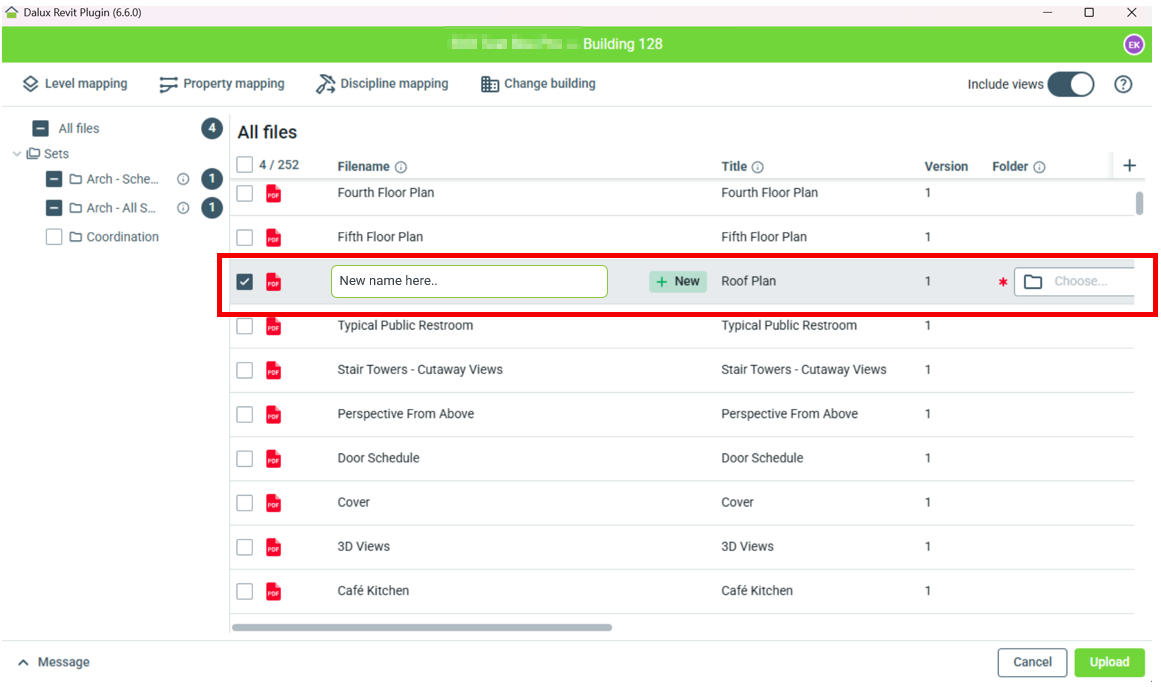

Dateiname: Dies ist der Name der Datei in Dalux. Ändern Sie dies unter Eigenschaftenzuordnung, um es mit Revit-Eigenschaften zu füllen, oder doppelklicken Sie nach der Auswahl in der Listenansicht auf den Dateinamen, um ihn manuell zu ändern.
Version: Dies ist die Version der Datei, die sie nach dem Hochladen in Dalux erhält (jede Exporte erhöht diese).
Ordner: Wählen Sie den Ordner in Dalux Box aus, in den die Datei hochgeladen werden soll.
Wenn dem Ordner eine Dateibenennungsvorlage zugeordnet ist, wird eine Warnung angezeigt, wenn der Name nicht mit der Vorlage übereinstimmt.
Wenn ein Dateiname nicht mit der Vorlage übereinstimmt, wird er nicht hochgeladen.
Hochgeladen: Datum des letzten Hochladens dieser Datei.
Aktive Ansicht: Wählen Sie die Ansicht aus, die bestimmt, welcher Ebene sie zugeordnet werden soll.
Wählen Sie "Keine Zuordnung", wenn Sie nicht möchten, dass die Zeichnung/das Blatt mit einer Ebene verknüpft wird.
Für 3D-Modelle siehe Aktive Ansicht (3D) unten.
Dalux-Ebene: Wählen Sie die Ebene aus, der die Zeichnung gemäß der aktiven Ansicht zugeordnet werden soll.
Nummer: Blattnummer der Zeichnung (nur in Revit bearbeitbar).
Titel: Dies ist der Name der Zeichnung, unter dem sie in Design und Standorten angezeigt wird. Geben Sie den Wert manuell ein oder ordnen Sie ihn unter Eigenschaftenzuordnung zu.
Inhaltsbeschreibung: System-Metadatenfeld, geben Sie den Wert manuell ein oder ordnen Sie ihn unter Eigenschaftenzuordnung zu.
Benutzerdefinierte Metadaten aus dem Projekt werden hier ebenfalls angezeigt und verhalten sich wie die 'Inhaltsbeschreibung'.
Wählen Sie die Dateien aus, indem Sie die Kontrollkästchen aktivieren, und die Zeile wird hervorgehoben.
Ein orangefarbener Stern zeigt ein Pflichtfeld an; Sie müssen etwas auswählen, damit es hochgeladen werden kann.
Tipps und Tricks
Sie können mehrere Elemente auswählen, indem Sie beim Auswählen mehrerer Zeilen Strg oder Umschalt gedrückt halten.
Modelldateien
Modelle verhalten sich auf die gleiche Weise wie Zeichnungen. Es gibt jedoch zwei wesentliche Unterschiede.
Raum exportieren

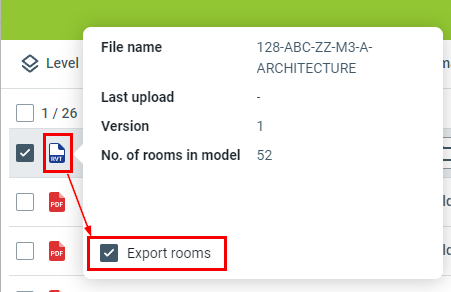

Bewegen Sie den Mauszeiger über das Modellsymbol und wählen Sie aus, ob die Räume in den Hochladen einbezogen werden sollen oder nicht.
Aktive Ansicht (3D)

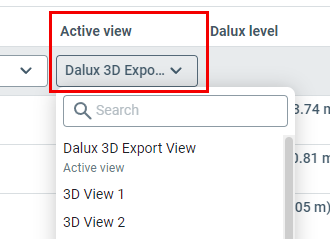

Wählen Sie die 3D-Ansicht aus, die Sie für den Hochladen verwenden möchten. Der Detailgrad (Fein wird empfohlen) und nur in dieser Ansicht sichtbare Objekte werden hochgeladen.
Etagenzuordnung
WARNUNG
Wenn in Ihrem Dalux-Projekt bereits Ebenen erstellt wurden, müssen Sie darauf verzichten, Ebenen aus Ihren Sheets während des Hochladens zu Dalux zu erstellen!

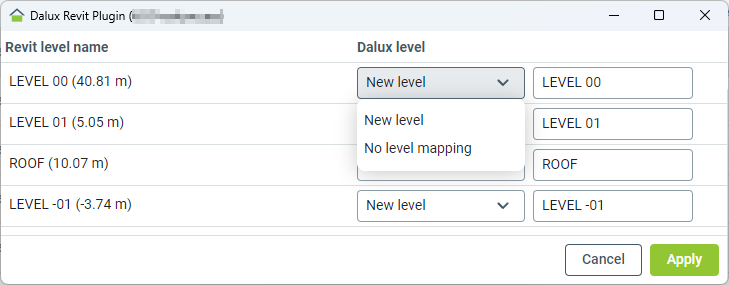

Die Ebenenzuordnung zeigt die Ebenen aus dem Modell an und ermöglicht Ihnen, jede einzelne einer Dalux-Ebene zuzuordnen und einen Namen zuzuweisen.
Sie können:
- Wählen Sie vorhandene Ebenen, wenn sie bereits in Dalux eingerichtet wurden.
- Eine neue auf Basis der Ebene aus dem Modell erstellen.
- Wählen Sie 'Keine Etagenzuordnung', und die Ebene wird nicht importiert.
Eigenschaftszuordnung

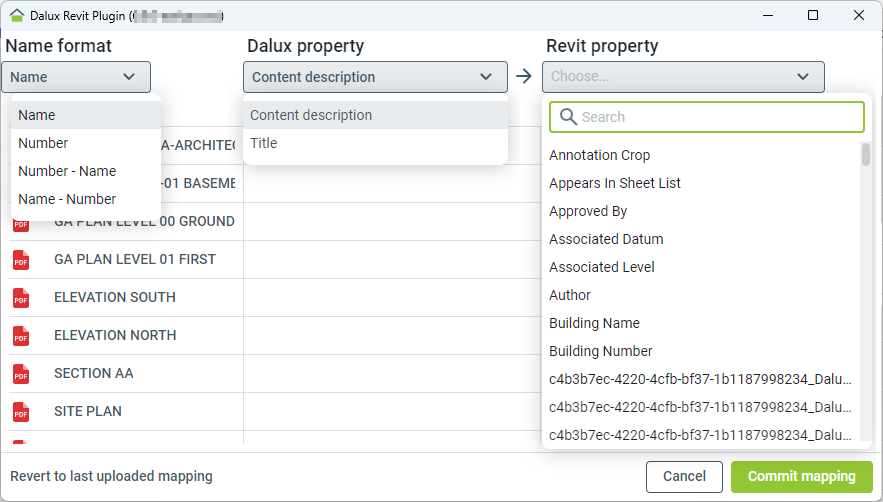

Eigenschaftenzuordnung ermöglicht es Ihnen, den Dateinamen anzugeben und beliebige Dalux-Metadaten einer Revit-Eigenschaft zuzuordnen.
Dalux-Eigenschaft: ermöglicht Ihnen die Auswahl des System- oder benutzerdefinierten Metadatenfelds des Dalux-Projekts. Es listet den aktuellen Wert auf, der für jede Datei verwendet wird.
Revit-Eigenschaft: ermöglicht Ihnen die Auswahl der Eigenschaften aus dem Revit-Modell. Es listet den neuen Wert auf, der nach dem Klicken auf 'Zuordnung übernehmen' für die Dalux-Eigenschaft verwendet wird.
Nachdem Sie auf 'Zuordnung übernehmen' geklickt und die Dateien nach Dalux hochgeladen haben, wird diese Einrichtung gespeichert und beim nächsten Hochladen wiederverwendet.
Sie können die beim letzten Hochladen verwendete vorherige Zuordnung ganz einfach wiederherstellen, indem Sie unten links auf "Zur zuletzt hochgeladenen Zuordnung zurückkehren" klicken.
Tipps und Tricks
Titel ist der Name, der unter Standorten angezeigt wird, daher sollte er kurz und prägnant sein.
Wenn Sie zwei Revit-Eigenschaften zu einer Dalux-Eigenschaft hinzufügen möchten, müssen Sie sie zu einer neuen Revit-Eigenschaft zusammenfassen und diese neue Revit-Eigenschaft dann einer Dalux-Eigenschaft zuweisen.
Fachbereichszuordnung

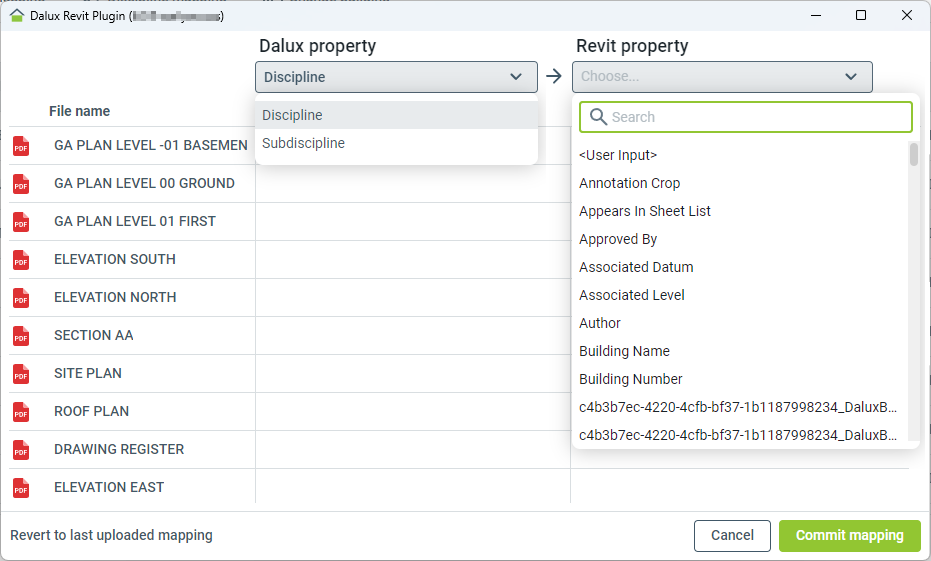

Die Fachbereichszuordnung ermöglicht es Ihnen, die 'Discipline' und/oder 'Subdiscipline' mit Benutzereingabe oder einer Revit-Eigenschaft zuzuordnen.
Dalux-Eigenschaft: ermöglicht die Auswahl zwischen Fachbereich oder Unterfachbereich.
Es listet den aktuell verwendeten Wert für jede Datei auf.
Revit-Eigenschaft: ermöglicht die Auswahl der Eigenschaften aus dem Revit-Modell.
Es listet den neuen Wert auf, der für die Dalux-Eigenschaft nach dem Klicken auf "Zuordnung festlegen" verwendet wird.
Nachdem Sie auf "Zuordnung übernehmen" geklickt und die Dateien nach Dalux hochgeladen haben, wird diese Einrichtung gespeichert und beim nächsten Hochladen wiederverwendet.
Sie können die beim letzten Hochladen verwendete vorherige Zuordnung ganz einfach wiederherstellen, indem Sie auf "Zur zuletzt hochgeladenen Zuordnung zurückkehren" klicken.
Tipps und Tricks
Fachbereich und Unterfachbereich werden verwendet, um die Zeichnungen unter Standorte zu sortieren.
Wenn Sie zwei Revit-Eigenschaften zu einer Dalux-Eigenschaft hinzufügen möchten, müssen Sie sie zu einer neuen Revit-Eigenschaft zusammenfassen und diese neue Revit-Eigenschaft dann einer Dalux-Eigenschaft zuweisen.
Nachricht

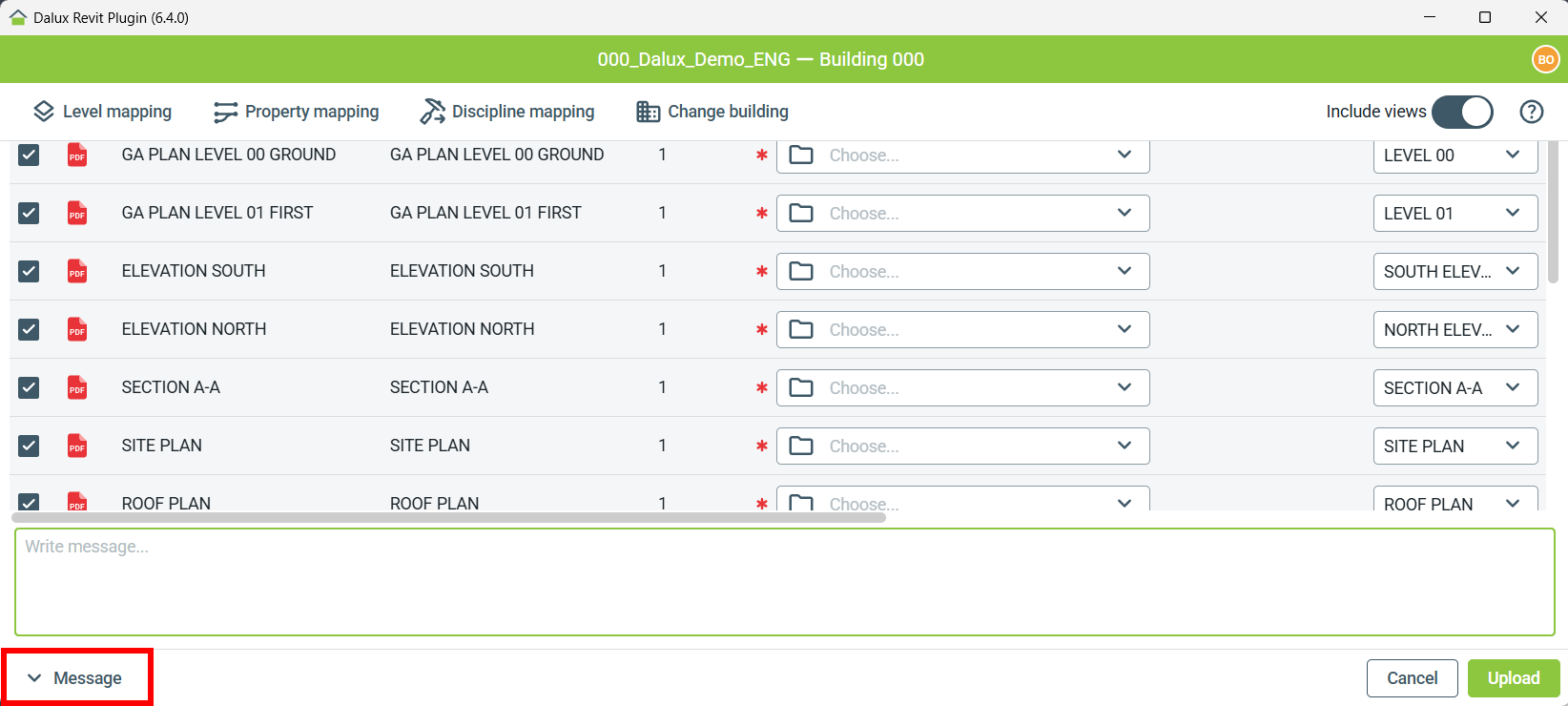

Unten können Sie eine Nachricht eingeben, um den Grund für den Hochladen zu erläutern.
Bitte beachten Sie, dass Sie nur eine Nachricht für den gesamten Hochladen hinzufügen können, nicht für jede einzelne Datei.
Nach dem Hochladen
Wenn Sie mit dem Einrichten Ihrer Dateien fertig sind und auf "Hochladen" klicken, wird ein Fortschrittsbildschirm angezeigt.

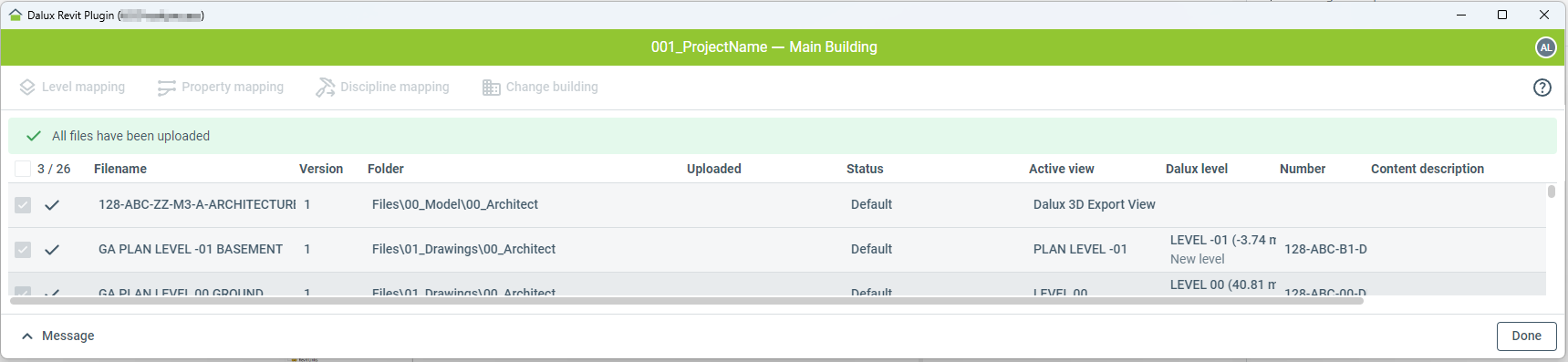

Nachdem alle Dateien hochgeladen wurden, sehen Sie das Ergebnis mit einem Häkchen für jeden erfolgreichen Hochladen.

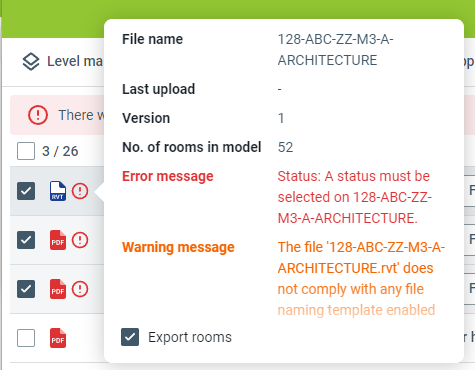

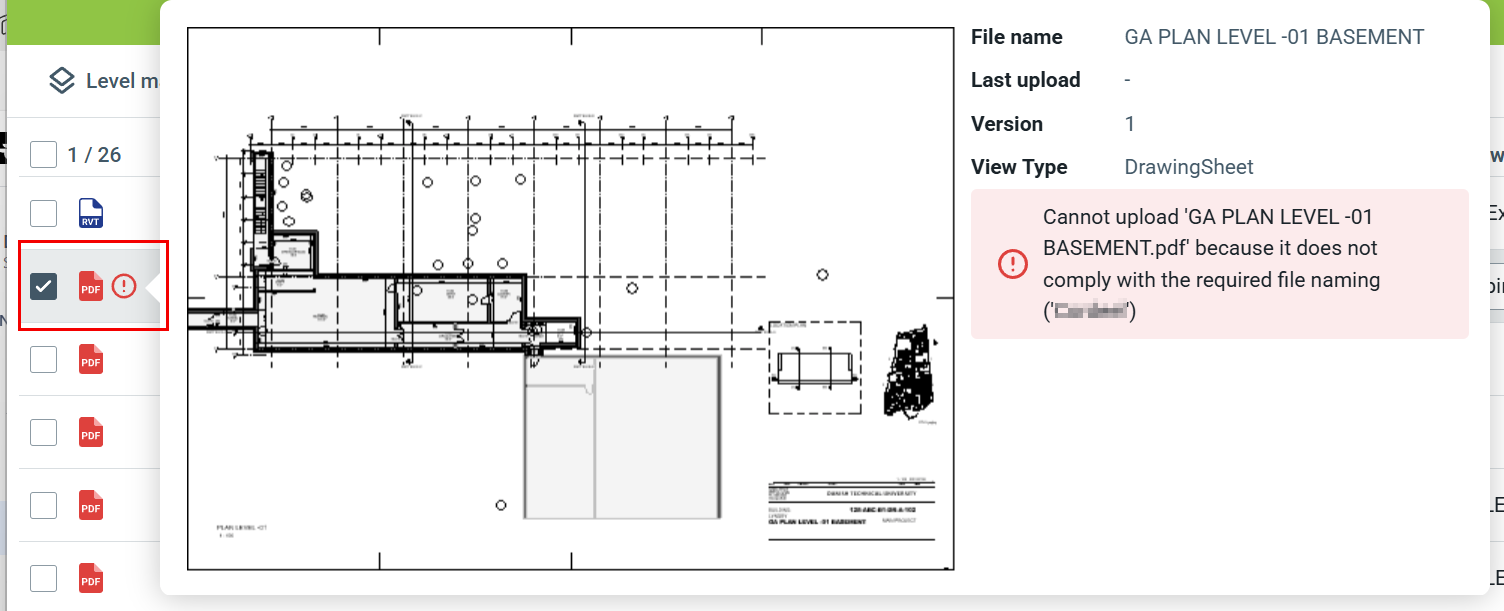

Wenn einige der Dateien nicht hochgeladen wurden, wird rechts neben jeder einzelnen ein rotes Informationssymbol angezeigt; bewegen Sie den Mauszeiger über das Symbol, um den Grund zu prüfen.
Hinweis
Ihr Modell wird im Verortung-Modul als Daluxbim-Datei hochgeladen. Wenn das Modell mit Dalux Box verknüpft ist, wird es dort ebenfalls als Daluxbim-Datei gespeichert.
Verlinkte Revit-Modelle und geladene .dwg's
Wenn Sie andere Dateitypen in Ihr Revit-Projekt verlinkt haben, werden diese nicht alle vom Revit-Plugin berücksichtigt. Diese verlinkten Dateien werden nicht hochgeladen, wenn Sie Ihr Projekt mit dem Revit-Plugin hochladen, da das Plugin von den im Revit-Programm verfügbaren Informationen abhängt.
Geladene .dwg-Dateien

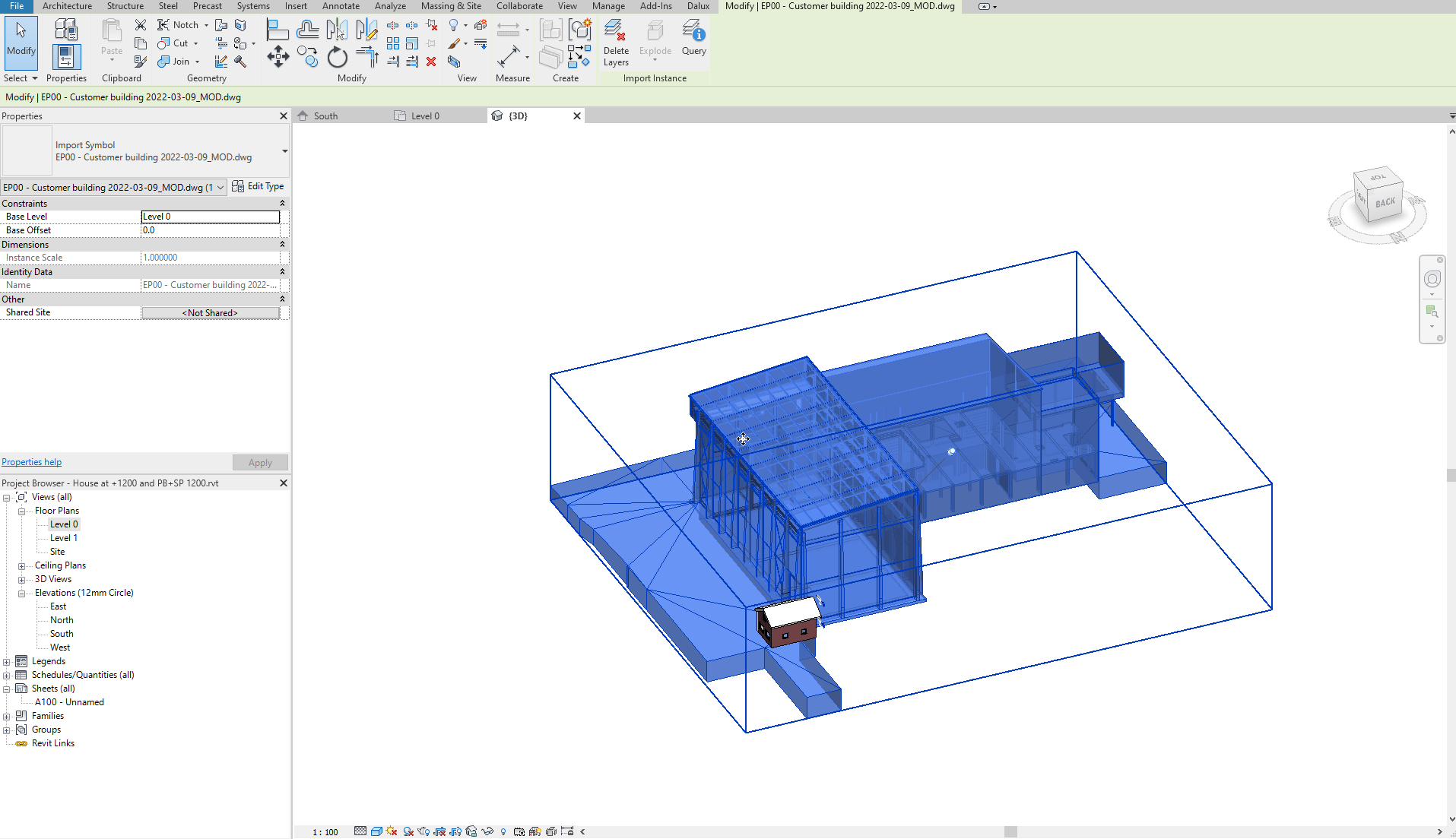

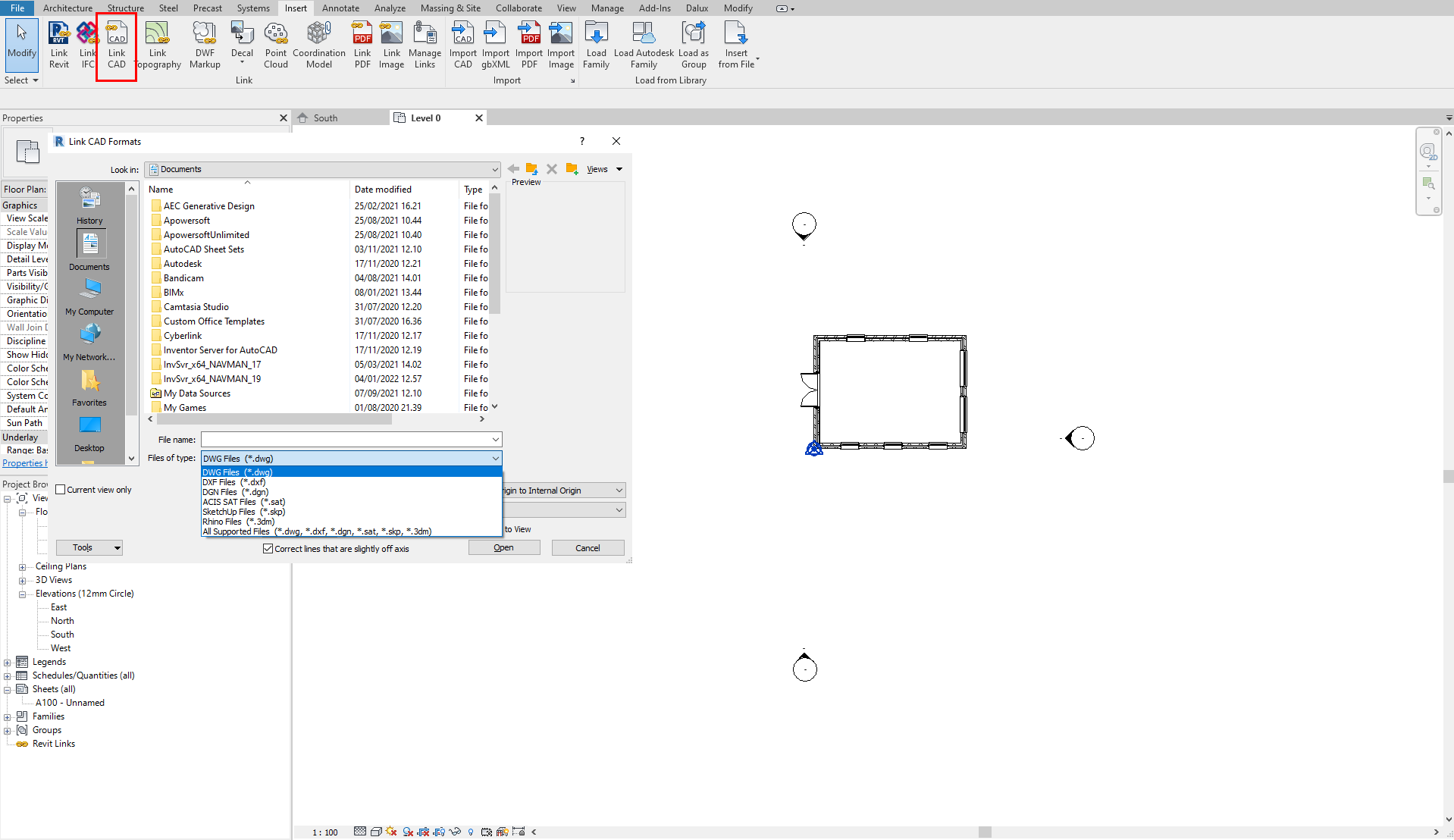

In das Modell geladene .dwg-Dateien, die 3D-Objekte enthalten, werden als ein einzelnes Objekt hochgeladen:
Eine .dwg sieht in Revit so aus (ein großes auswählbares Objekt):

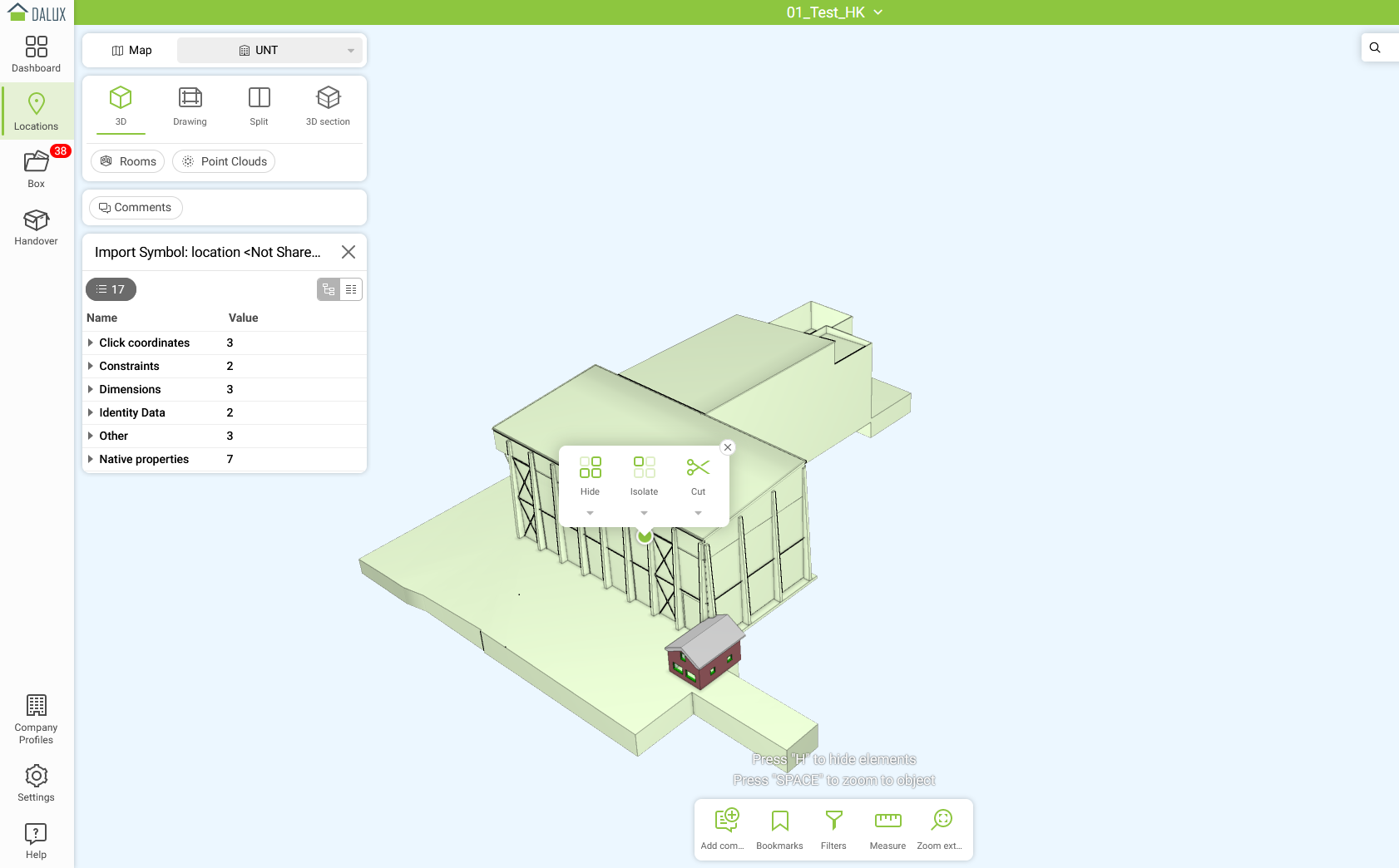

Dies endet dann genau so in Dalux:
