Dieser Artikel beschreibt, wie Kollisionen und Abstände bei der Modellvalidierung zu einem Kommentar gruppiert und an das für die Aktualisierung des Designs verantwortliche Designteam gesendet werden.
Sie können Probleme mit erkannten Kollisionen und Abstandsverletzungen als einzelne BCFs pro BIM-Element senden oder mehrere Probleme in einem Gruppenkommentar zusammenfassen. Gruppenkommentare verfolgen, ob die einzelnen Konflikte behoben wurden, und werden automatisch geschlossen, sobald alle bearbeitet wurden.
Hinweis
Verwenden Sie Gruppenkommentare, um mehrere zusammengehörige Kollisionen gemeinsam zu senden, zum Beispiel Kollisionen von mechanischen, elektrischen und sanitären Anlagen (MEP) mit Wänden an den Architekten oder Kollisionen innerhalb Ihres eigenen Fachbereichs an einen spezialisierten Kollegen.
So richten Sie Gruppenkommentare ein
Gruppenkommentare sind nur für Gebäude verfügbar, die für die Automatisierung eingerichtet sind.
Aktivieren und richten Sie die Automatisierung unter Einstellung
Box
Design: 'Automation' ein.

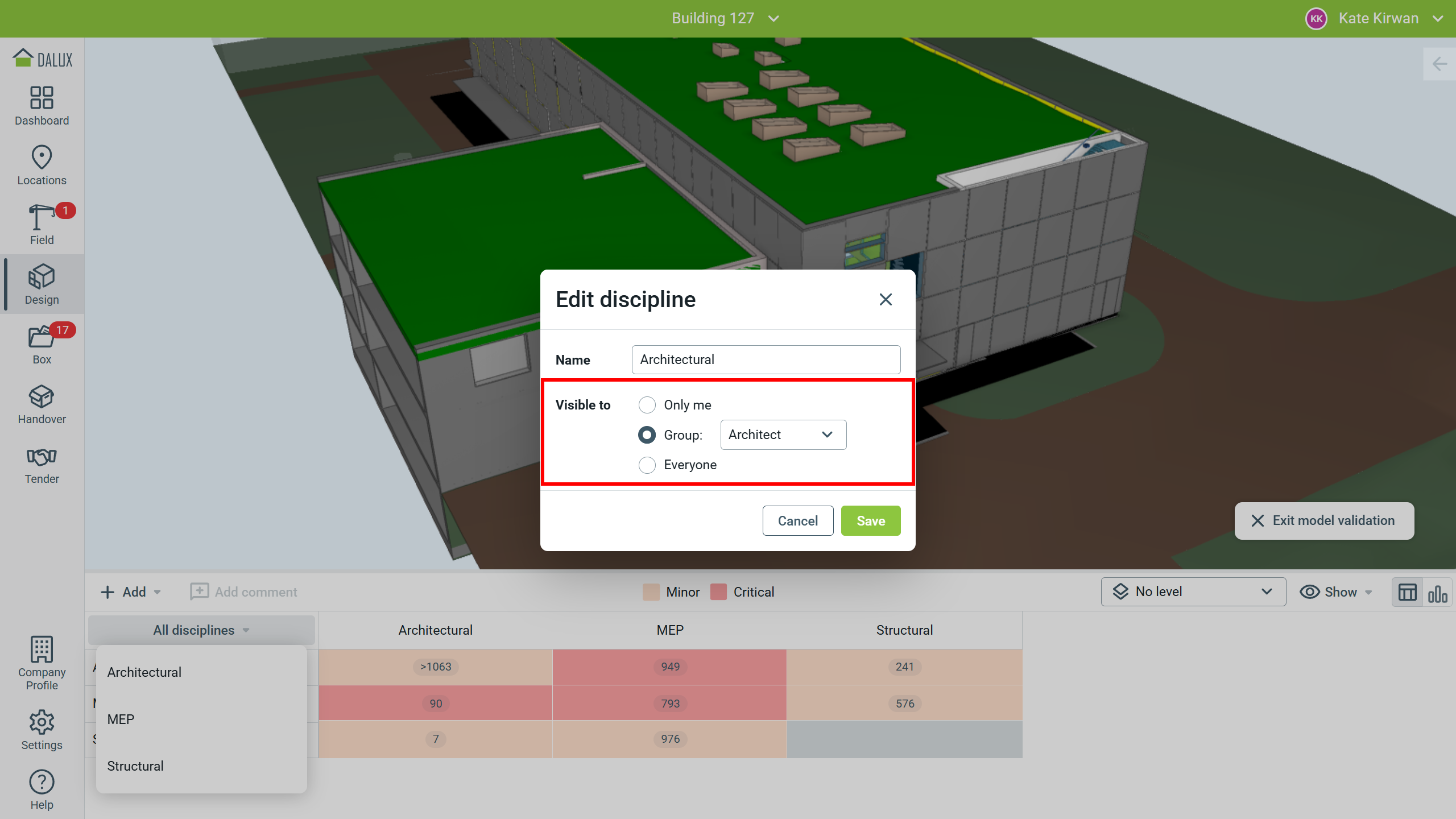

Um Konflikte für eine Benutzergruppe zu gruppieren, weisen Sie die Benutzergruppe dem in der Modellvalidierung eingerichteten Fachbereich zu:
Beim Einrichten neuer Fachbereiche gehen Sie zu Design
Modellvalidierung
Hinzufügen
Fachbereich und legen Sie die Sichtbarkeit für die Benutzergruppe fest, der Sie ihn zuweisen möchten.
Beim Bearbeiten eines bestehenden Fachbereichs gehen Sie zu Design
Modellvalidierung
'Alle Fachbereiche'
Bewegen Sie den Mauszeiger über den Fachbereich
Legen Sie die Sichtbarkeit für die Benutzergruppe fest, der Sie ihn zuweisen möchten.
Benutzerrechte
Um einen Fachbereich einer Benutzergruppe zuzuweisen, müssen Sie Projektadministrator, Projektplanungsmanager oder Gruppenadministrator der betreffenden Benutzergruppe sein.
So verwenden Sie Gruppenkommentare
Sobald diese Einrichtung abgeschlossen ist, kann jeder, für den der Fachbereich sichtbar ist, einen Gruppenkommentar erstellen.
Hinweis
Sie können Gruppenkommentare nur an die Benutzer der dem Fachbereich zugewiesenen Benutzergruppe senden. Wenn beispielsweise „Architecture“ der Benutzergruppe „Architect“ zugewiesen ist, können Gruppenkommentare für diesen Fachbereich nur an Benutzer in „Architect“ gesendet werden.
So erstellen Sie neue Gruppenkommentare

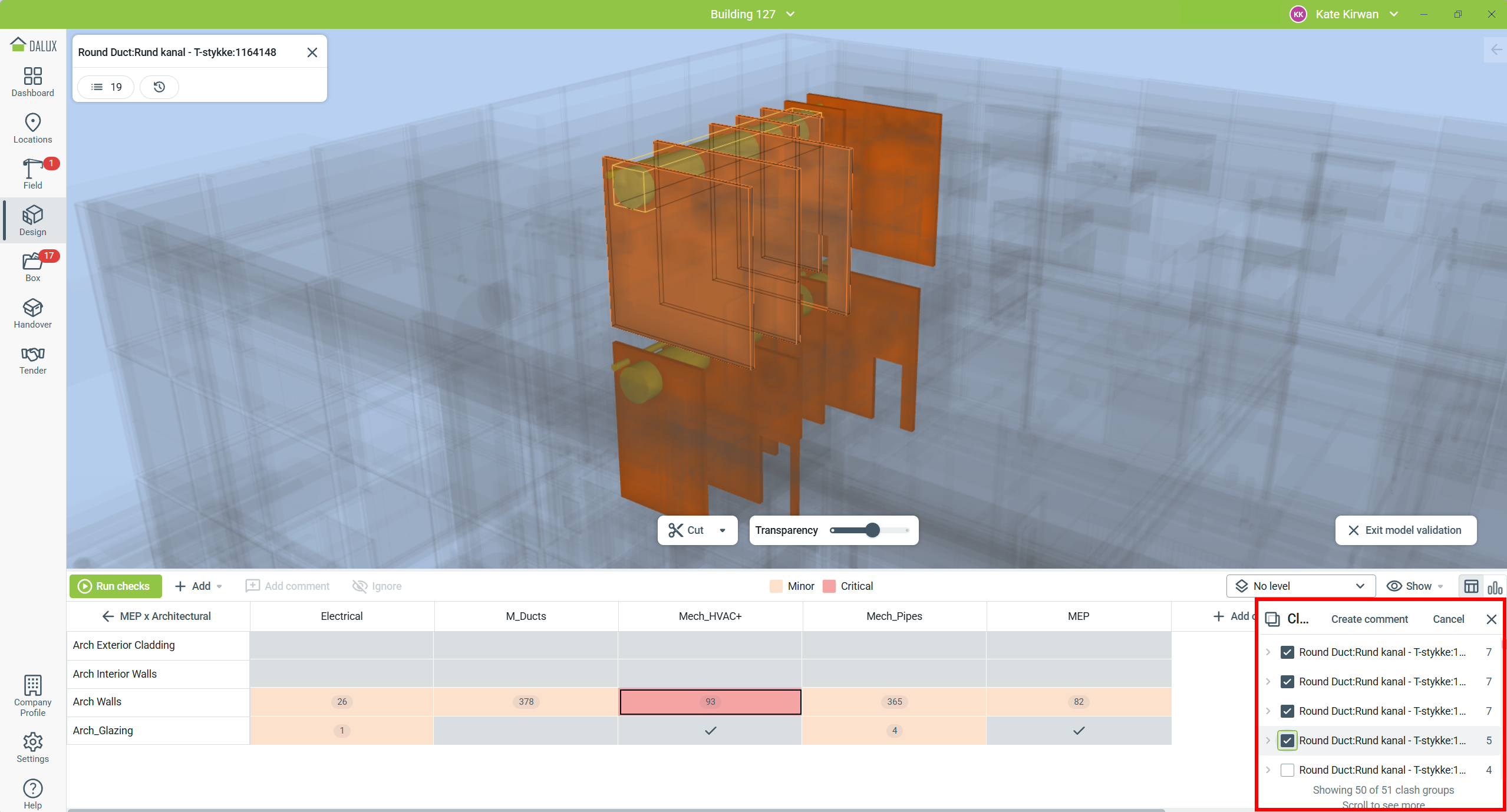

Erstellen Sie einen neuen Gruppenkommentar, indem Sie die Gruppen der kollidierenden Objekte öffnen, sodass die einzelnen Objekte rechts als Liste angezeigt werden. Klicken Sie auf Gruppenkommentar einrichten.
Wählen Sie anschließend alle Objekte mehrfach aus, deren Konflikte Sie dem Gruppenkommentar hinzufügen möchten, indem Sie die entsprechenden Kontrollkästchen aktivieren.
Nachdem Sie alle relevanten Kollisionen und Abstände ausgewählt haben, bestätigen Sie dies durch Klicken auf „Kommentar einrichten“. Füllen Sie den Kommentar wie gewohnt aus und senden Sie ihn an die richtige Verantwortlichkeit.
Die Empfänger erhalten diese Konflikte als einen einzigen Kommentar, den sie in Dalux anzeigen oder in Revit öffnen können, um die Probleme direkt in der Designsoftware zu beheben.
So verfolgen Sie Gruppenkommentare

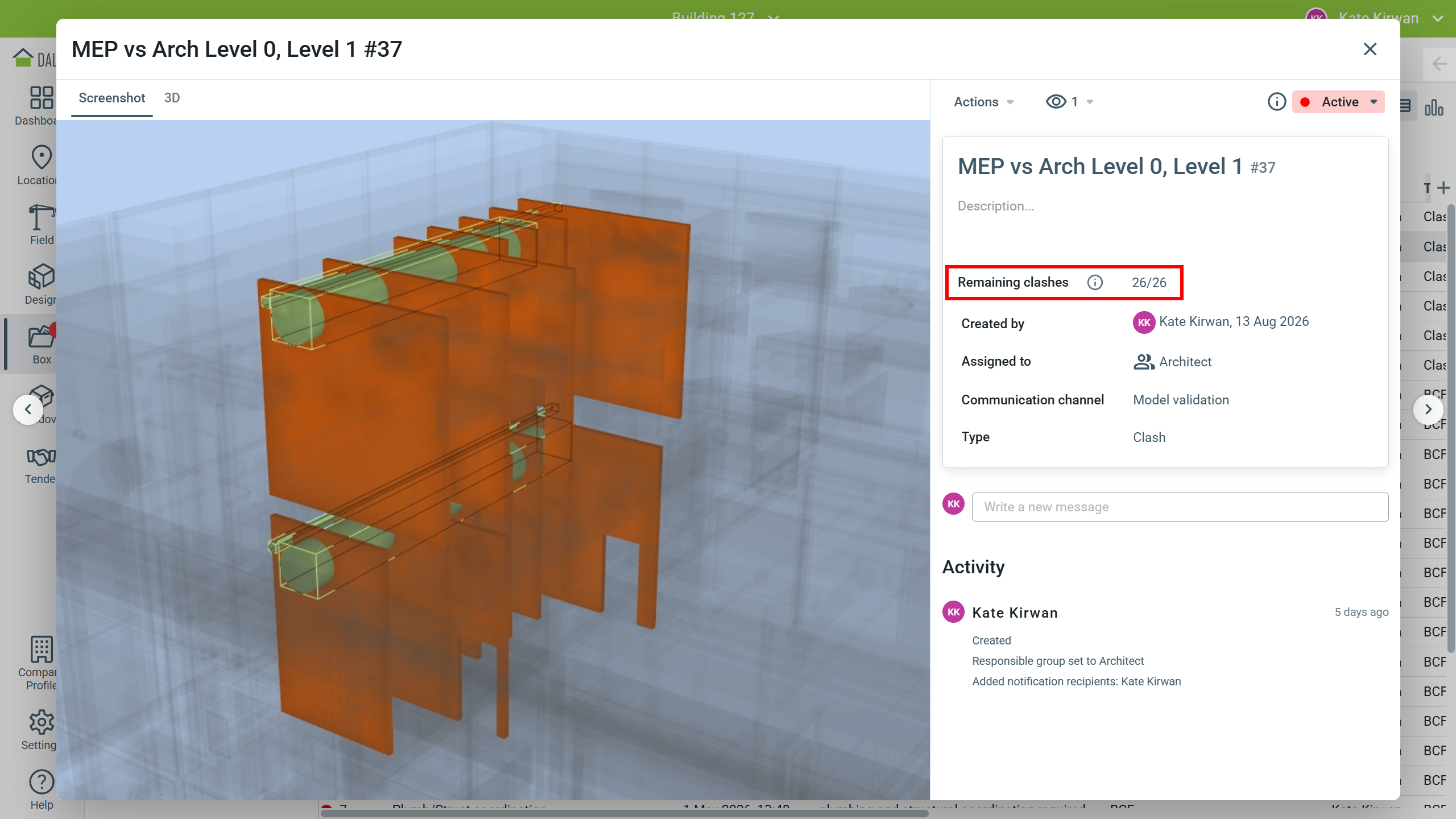

Wenn Designs aktualisiert und Probleme behoben werden, zeigt der Kommentar an, wie viele Konflikte noch offen sind. Sobald alle verbleibenden Konflikte behoben sind, wird der Kommentar automatisch geschlossen. Sie können Kommentare bei Bedarf auch manuell schließen.
Hinweis
Sie können manuell oder automatisch geschlossene Gruppenkommentare nicht erneut öffnen, auch wenn nicht alle verbleibenden Konflikte behoben wurden. Erstellen Sie einen neuen Kommentar, wenn Sie ungelöste Probleme feststellen.
