Zeichnungs-Markups zwischen planmäßigen Revisionen

Einführung

Eine kleine Änderung, beispielsweise ein Materialaustausch oder eine Bemaßungsänderung, ergibt sich häufig zwischen den planmäßigen Zeichnungsrevisionen Ihres Projekts, und auf der Baustelle kann nicht immer bis zur nächsten vollständigen Revision gewartet werden. Als Designmanager können Sie Stamps in der Dalux Box verwenden, um diese bei der Veröffentlichung der nächsten Version als Markup hinzuzufügen, sodass die Baustellenteams die Änderung erhalten, ohne auf die nächste planmäßige vollständige Revision warten zu müssen.

Die Herausforderung

Formelle überarbeitete Zeichnungssätze werden nach einem festgelegten Zeitplan ausgegeben, damit alle Gewerke koordiniert bleiben. Zwischen diesen Revisionen kommen weiterhin kleinere Änderungen auf, etwa ein Materialaustausch oder eine Maßaktualisierung. Dabei kann es sich um eine so kleine Änderung handeln, dass sich eine vollständige Revision nicht lohnt, die die Baustelle aber dennoch kennen muss.

Traditionell wird dies vor Ort als Papier-Markup oder als direkt in der Modellierungssoftware hinzugefügtes Markup gehandhabt. Keine von beiden erreicht die Personen auf der Baustelle vor der nächsten planmäßigen Revision. Eine eingescannte Papierversion verliert die Schärfe der ursprünglichen Zeichnung und kann leicht verlegt werden.

Ohne eine dokumentierte Version der Änderung besteht für die Bauarbeiter das Risiko, nach einer veralteten Zeichnung zu bauen oder eine vereinbarte Änderung nicht zu erhalten.

So löst Dalux das Problem

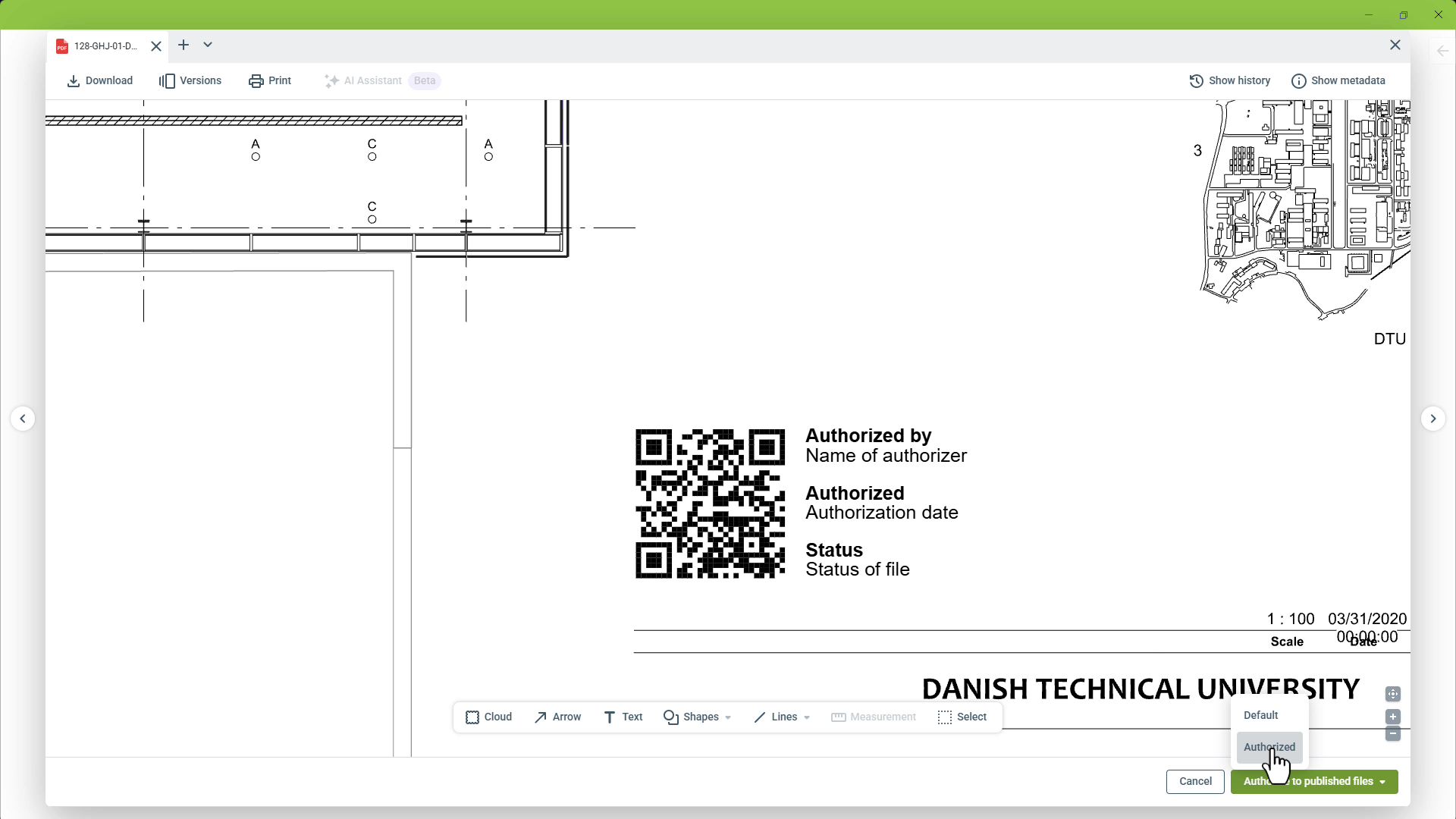

Sobald eine Änderung vereinbart und als Kommentar geschlossen wurde, fügen Sie sie mithilfe von Stempeln zusammen mit der Veröffentlichung direkt als Markup zur Zeichnung hinzu. Der Stempel fügt außerdem einen QR-Code hinzu, sodass jeder vor Ort bestätigen kann, dass er die aktuelle Version vorliegen hat.

So können Sie die Lücke zwischen planmäßigen Revisionen schließen, indem Sie die veröffentlichte Zeichnung korrekt halten, ohne für jede kleine Änderung eine vollständige Revision durchführen zu müssen.

Das Ergebnis

Mit Stempeln in Dalux erhalten Sie:

• Änderung mit der nächsten Version kommunizieren: Änderungen können bei der nächsten Veröffentlichung zur Zeichnung hinzugefügt werden und bleiben nicht bis zur nächsten planmäßigen Revision offen
• Keine vollständige Revision für eine kleine Änderung: Ein Materialaustausch oder eine Maßaktualisierung wird als Markup statt als neuer Zeichnungssatz hinzugefügt
• Bauarbeiter können weiterarbeiten: Niemand muss auf die planmäßige Revision warten, um von einer bereits vereinbarten Änderung zu erfahren

Eine vereinbarte Änderung ohne vollständige Revision in ein Markup umwandeln

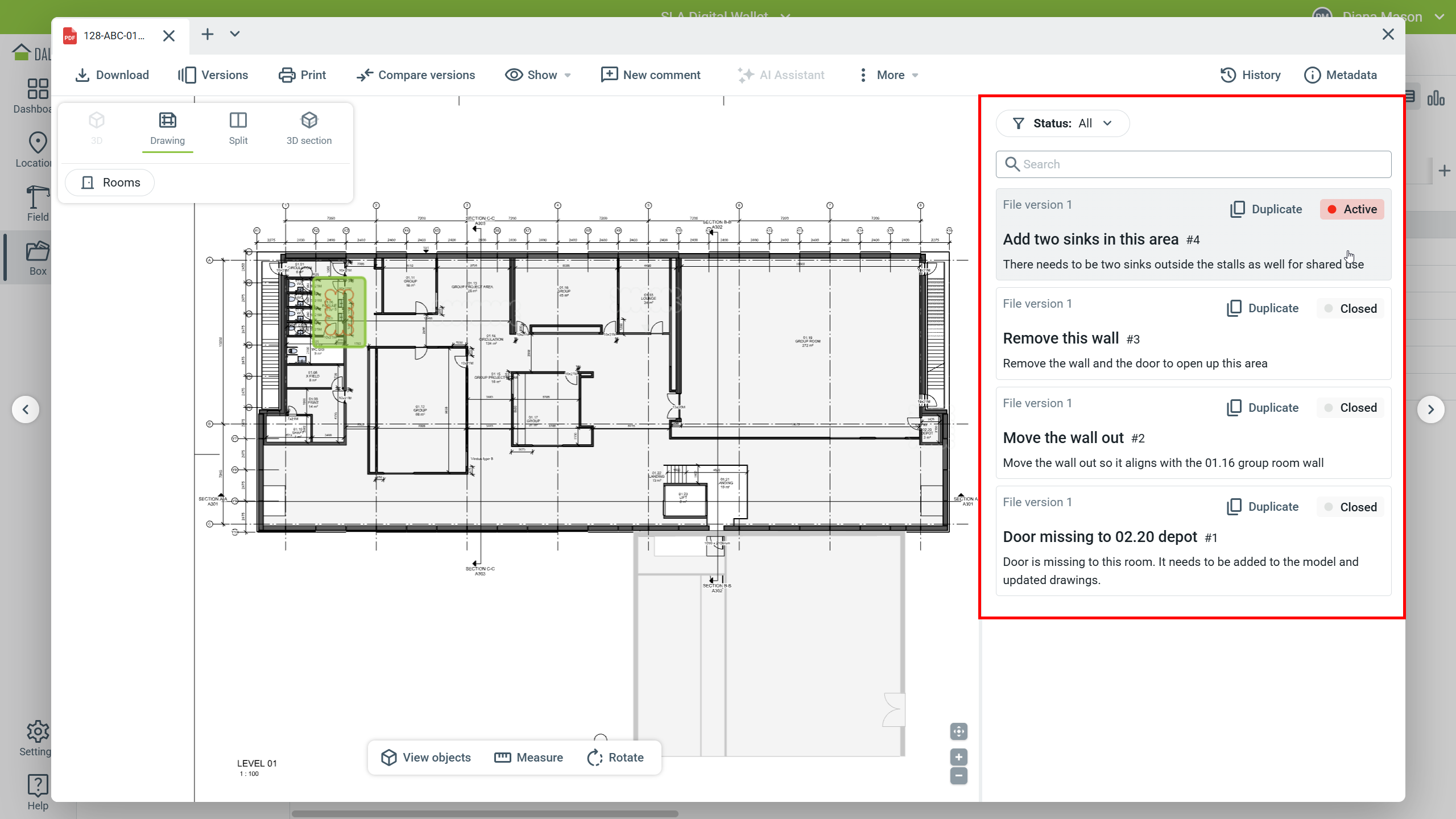

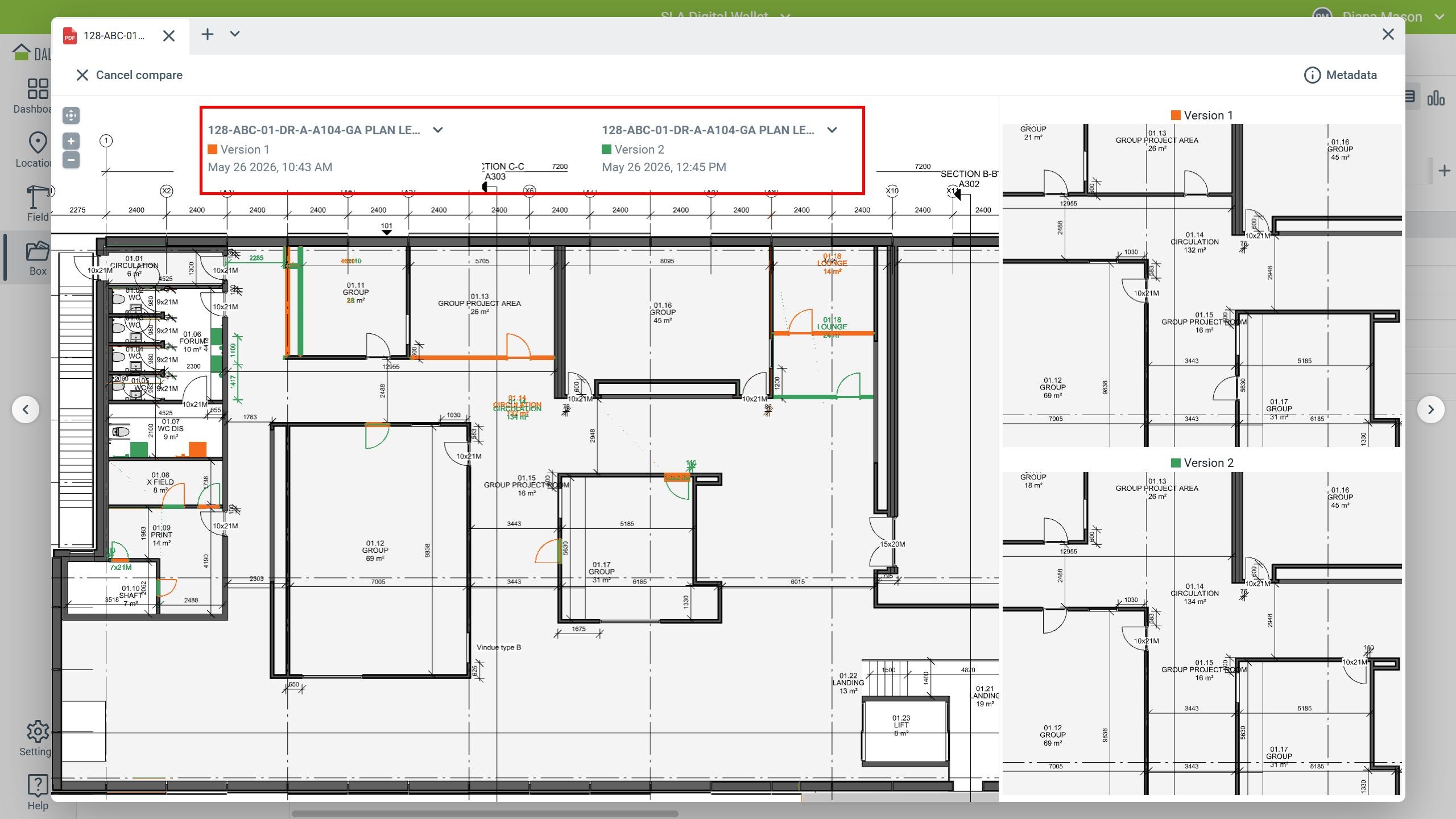

Eine Änderung wie ein Materialaustausch oder eine Maßaktualisierung wird in Dalux normalerweise als Kommentar besprochen und vereinbart. Oft über mehr als einen Fachbereich hinweg, bevor sie überhaupt die Zeichnung selbst erreicht. Sie können den vollständigen Kommentarverlauf sehen und die aktuelle Version mit der vorherigen vergleichen, sodass Sie vor dem Handeln ein vollständiges Bild haben.

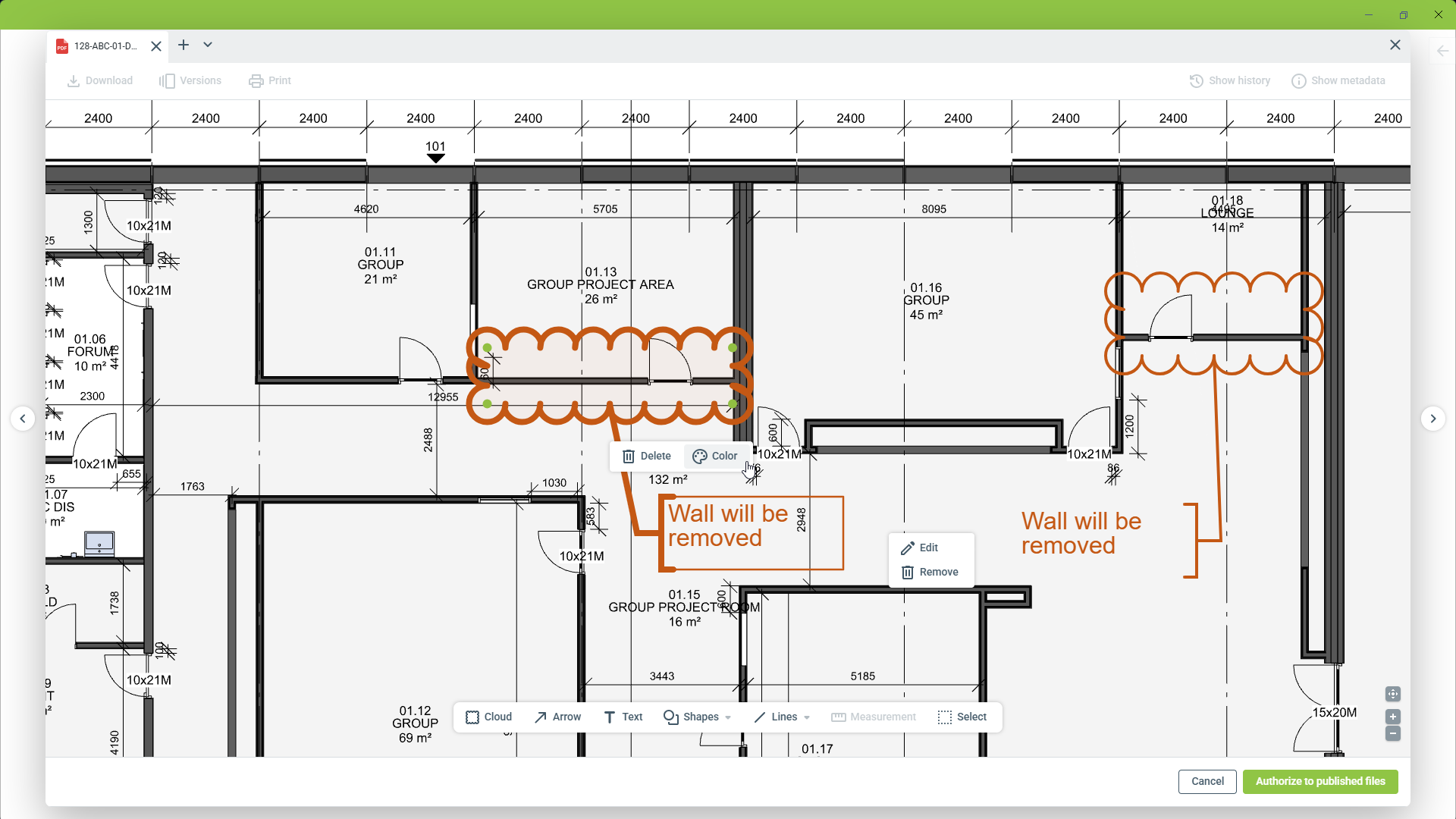

Wenn Sie bereit sind, die Zeichnung zu veröffentlichen, lassen sich ganz einfach Markups hinzufügen. Sie können diese Markups von Grund auf neu einrichten oder Markups aus vorherigen Stempel- oder Kommentar-Markups auf der Zeichnung duplizieren. Der Kommentar bleibt unverändert, aber die Zeichnung wird aktualisiert.

Nach der Veröffentlichung werden das Markup und der Stempel direkt in die Zeichnung eingebettet. Sie können erst bearbeitet oder entfernt werden, wenn eine neue Version veröffentlicht wurde.

Von einer Notiz auf Papier zu einer dokumentierten Zeichnung

Stempel ersetzen Markups auf Papier oder in der Modellierungssoftware durch ein direkt in die veröffentlichte Zeichnung eingebettetes Markup. Die Zeichnung bleibt messbar, weiterhin lesbar und mit Kommentaren sowie einer dokumentierten Schlussfolgerung verknüpft.

Da jedes Markup mit einem vereinbarten und geschlossenen Kommentar verknüpft ist, bleiben die zwischenzeitliche Änderung und die abschließende Revision konsistent, wodurch doppelte Aufzeichnungen derselben Entscheidung vermieden werden.

Für Teams auf der Baustelle ermöglicht das Scannen des QR-Codes, zu bestätigen, dass sie die neueste Version in der Hand haben und nicht auf den nächsten geplanten Zeichnungssatz warten müssen.

Mit Stempeln in Dalux erhalten Sie:

• Änderung mit der nächsten Version kommunizieren: Änderungen können bei der nächsten Veröffentlichung zur Zeichnung hinzugefügt werden und bleiben nicht bis zur nächsten planmäßigen Revision offen
• Keine vollständige Revision für eine kleine Änderung: Ein Materialaustausch oder eine Maßaktualisierung wird als Markup statt als neuer Zeichnungssatz hinzugefügt
• Bauarbeiter können weiterarbeiten: Niemand muss auf die planmäßige Revision warten, um von einer bereits vereinbarten Änderung zu erfahren
