So verwenden Sie Karten in InfraField auf dem Desktop

Dieser Artikel beschreibt, wie man die Kartenansicht unter Standorte mithilfe der Desktop-Anwendung navigiert.

Es behandelt die Funktionen von Kartenlayern, GIS-Daten, Zonen, Ausrichtungsdateien, Modellen, Punktwolken und Zeichnungen, die am häufigsten in InfraField-Projekten verwendet werden.

Kartenübersicht

Gehen Sie zu Standorte Karte, um auf die Kartenansicht des Projekts zuzugreifen.

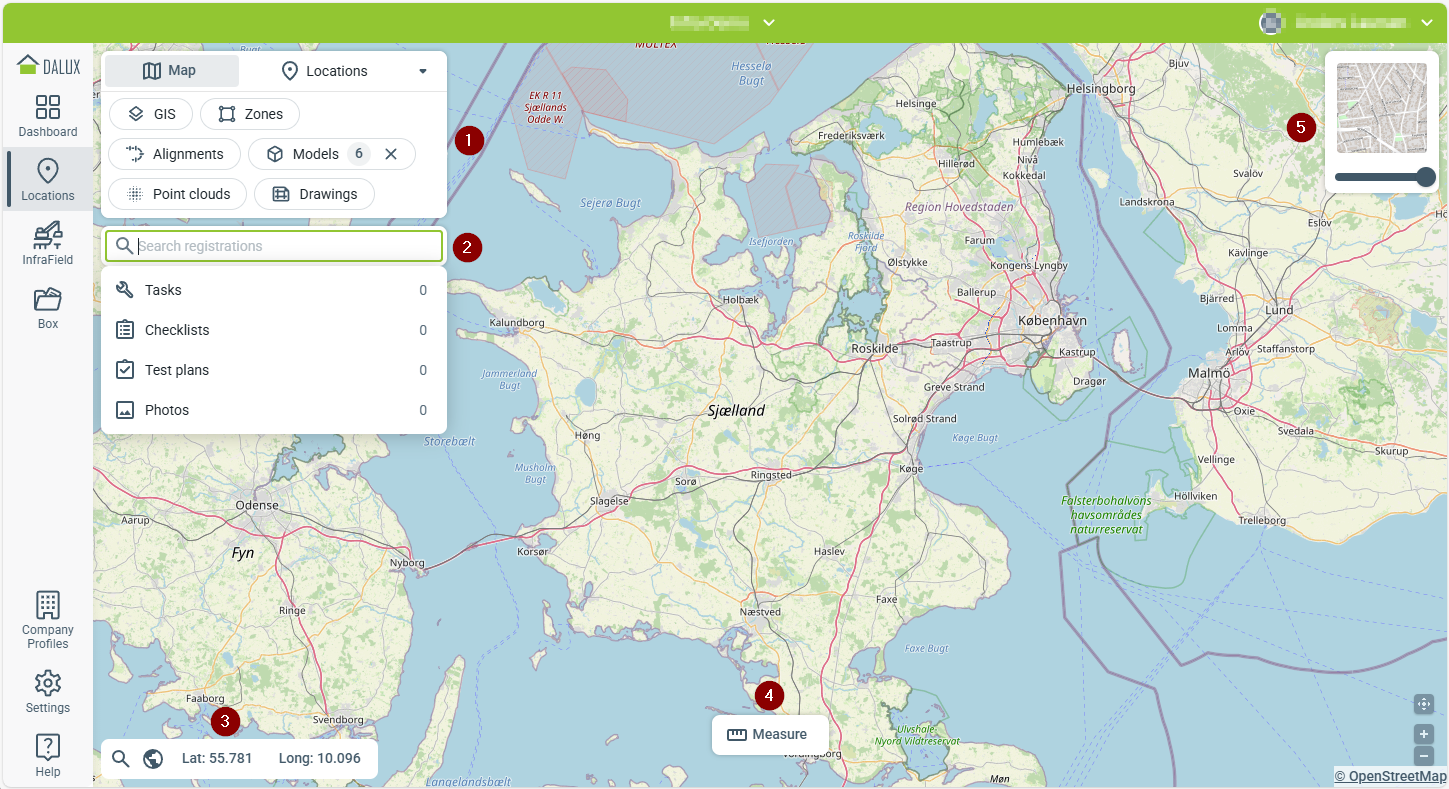

Wichtige Komponenten umfassen:

1. Kartenmenü: Das Kartenmenü ist das Hauptwerkzeug, um Ansichten zu ändern und Daten zu filtern. Damit können Sie zwischen Karten- und Bereichs-/Gebäudeansichten wechseln und steuern, welche Datensätze auf der Karte angezeigt werden. Die Zahl im Kreis neben dem Namen zeigt an, wie viele Elemente eines Filters ausgewählt und auf der Karte angezeigt werden, und Sie können auf das klicken, um alle Auswahlen aus einem Datensatz zu entfernen.
2. Suchleiste: Suche nach Aufgaben, Checklisten und Fotos, die Sie sehen dürfen.
3. Cursor-Koordinaten: Während Sie den Cursor in der Kartenansicht bewegen, werden die Koordinaten des Cursors hier angezeigt. Klicken Sie auf diese Koordinaten, um von lokalen auf globale Koordinaten umzuschalten.
4. Werkzeugleiste: Wenn Sie Ansichten ändern, werden hier verschiedene Werkzeuge verfügbar. Mit Messung können Sie Linien- und Flächenmessungen in der aktuellen Ansicht hinzufügen.
5. Kartenlayer: Hier können Sie den Kartenlayer ändern. Klicken Sie auf den aktuell ausgewählten Layer, um verfügbare Optionen anzuzeigen. Standard- und Satellitenlayer sind immer verfügbar, ebenso wie benutzerdefinierte Layer, die dem Projekt hinzugefügt wurden. Fahren Sie mit der Maus über den Kartenlayer, um dessen Transparenz mit dem Schieberegler anzupassen.

2D-Daten auf der Karte

Dieser Abschnitt beschreibt, wie verschiedene Arten von Kartendaten – wie GIS-Dateien, Ausrichtungen, Zonen, Zeichnungen und Orthofotos – in der Kartenansicht angezeigt und verwendet werden können.

GIS

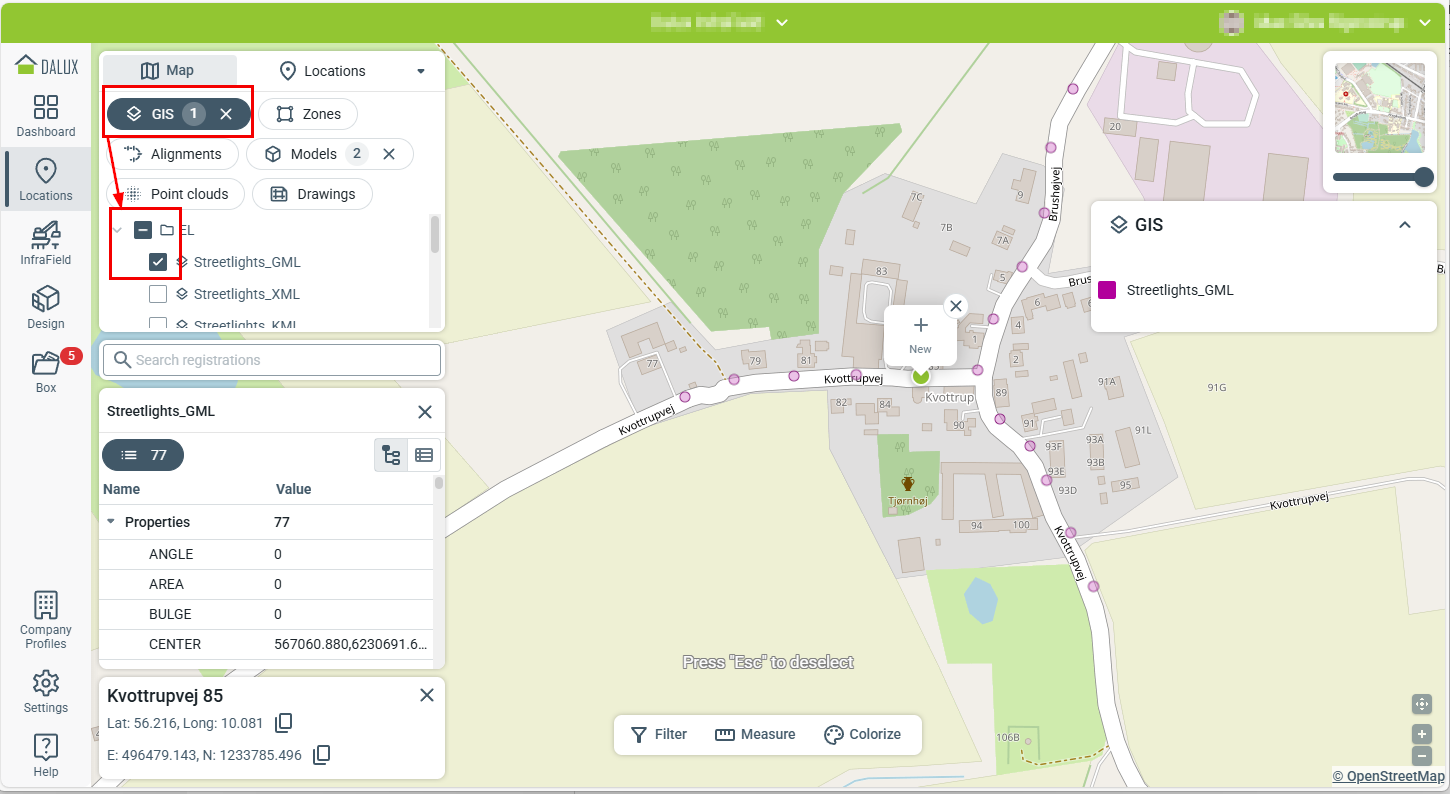

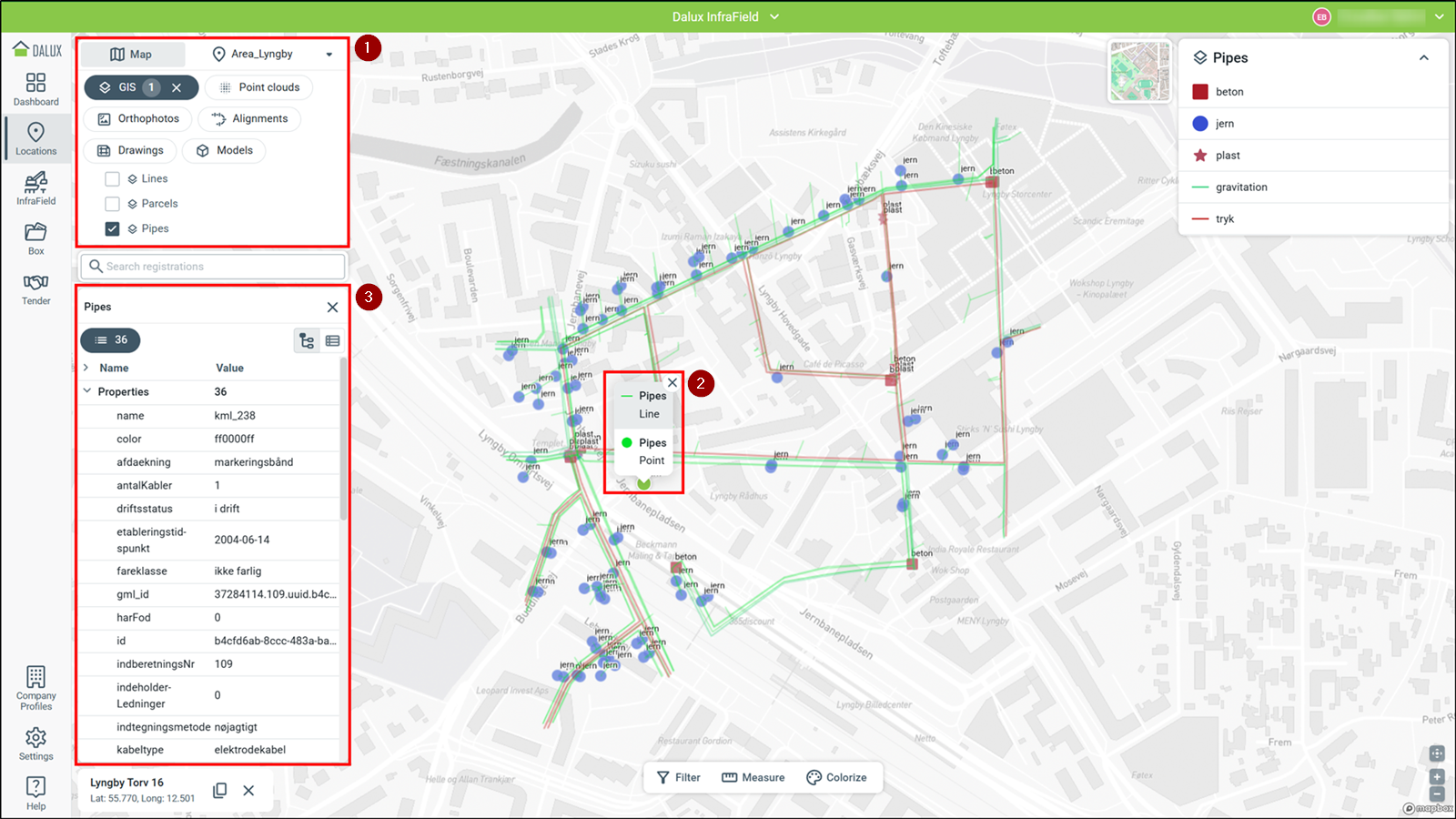

GIS (Geographic Information System)-Daten können der Kartenansicht hinzugefügt werden, und die Komponenten aus diesen Dateien können zur Anzeige ausgewählt werden (1). Ausgewählte GIS-Dateien erscheinen als Layer über der Basiskarte, und die Kartenansicht zoomt auf den kombinierten Umfang aller ausgewählten Dateien.

Wenn Sie auf eine einzelne Komponente auf der Karte klicken (2), erscheinen deren Eigenschaften unterhalb des Kartenmenüs (3).

Ausrichtungen

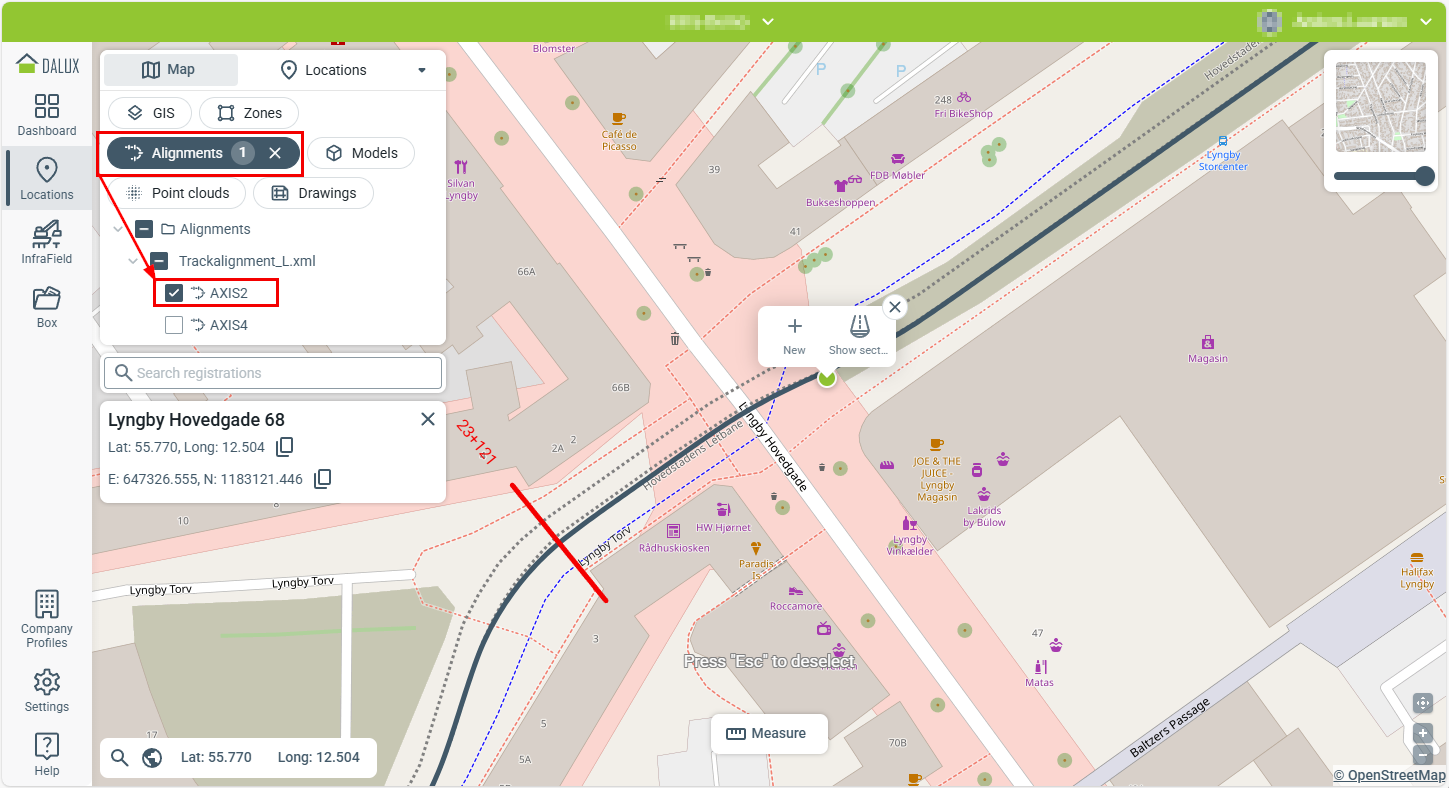

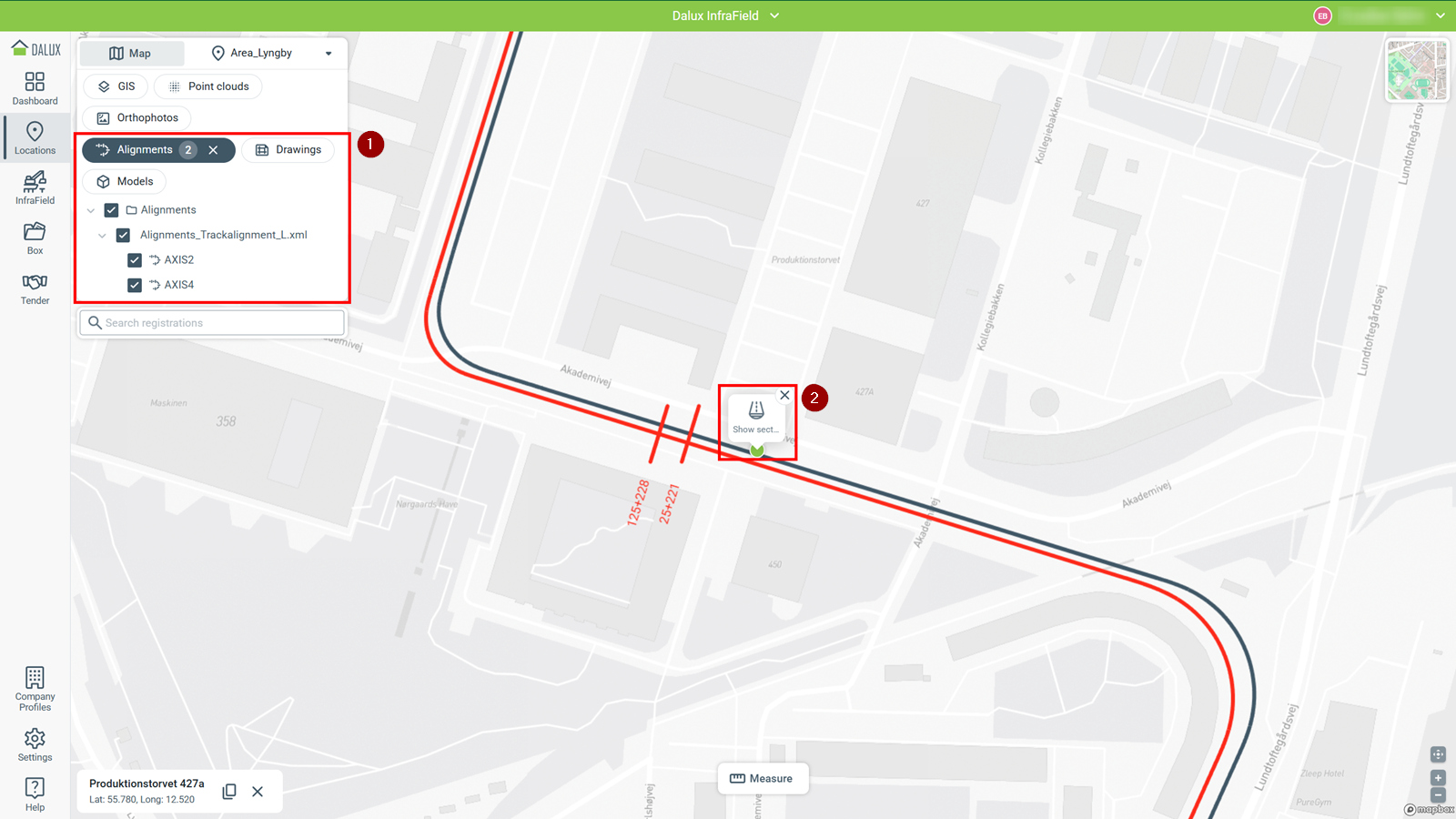

Jede Ausrichtungsdatei enthält eine oder mehrere Ausrichtungen (1), die als rote Linien auf der Karte angezeigt werden. Wenn Sie den Cursor über eine Achse bewegen, wird sie grau, und nachdem Sie einen Punkt ausgewählt haben, können Sie auf Abschnitt anzeigen (2) klicken, um die Abschnittsansicht zu öffnen.

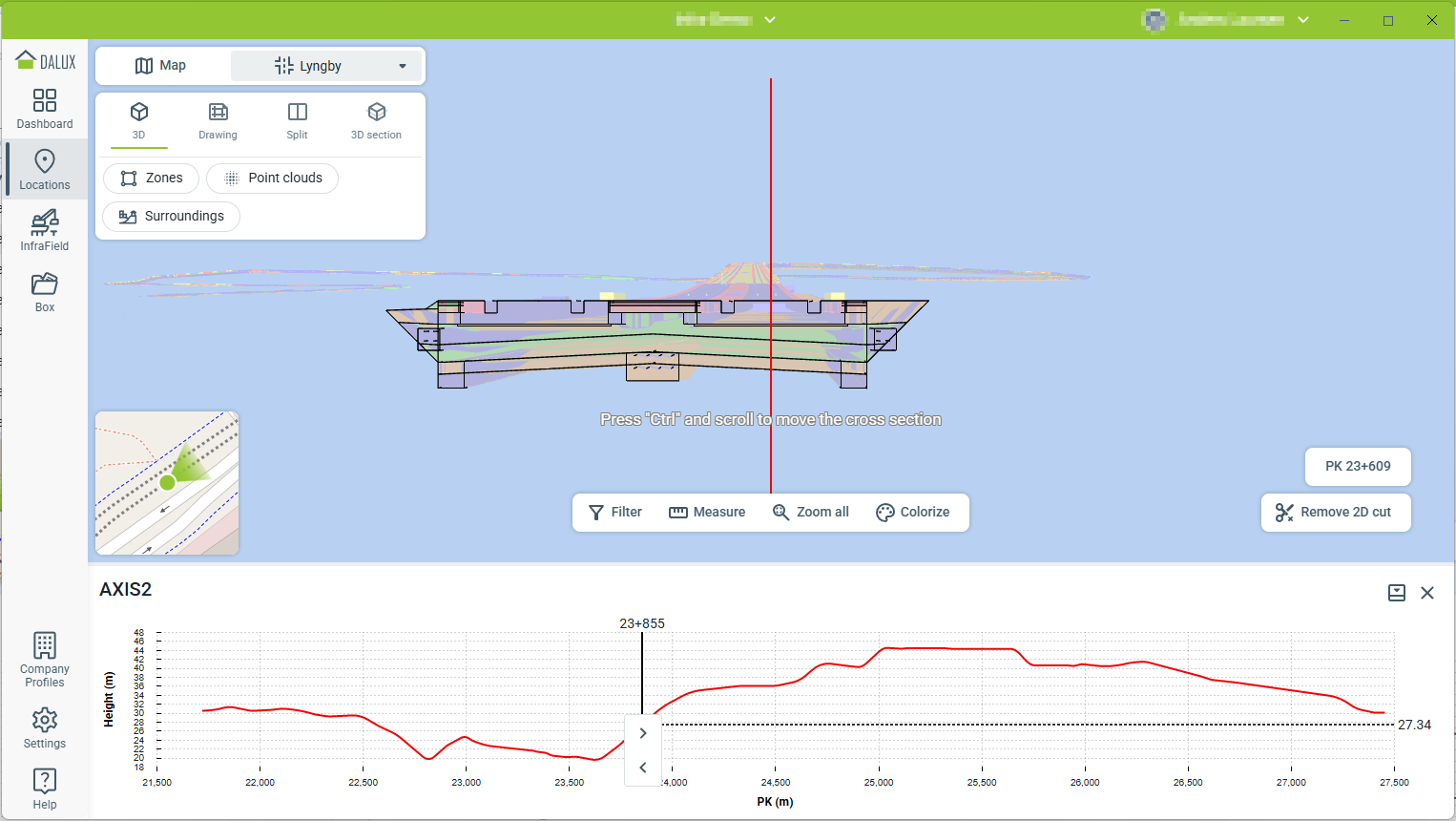

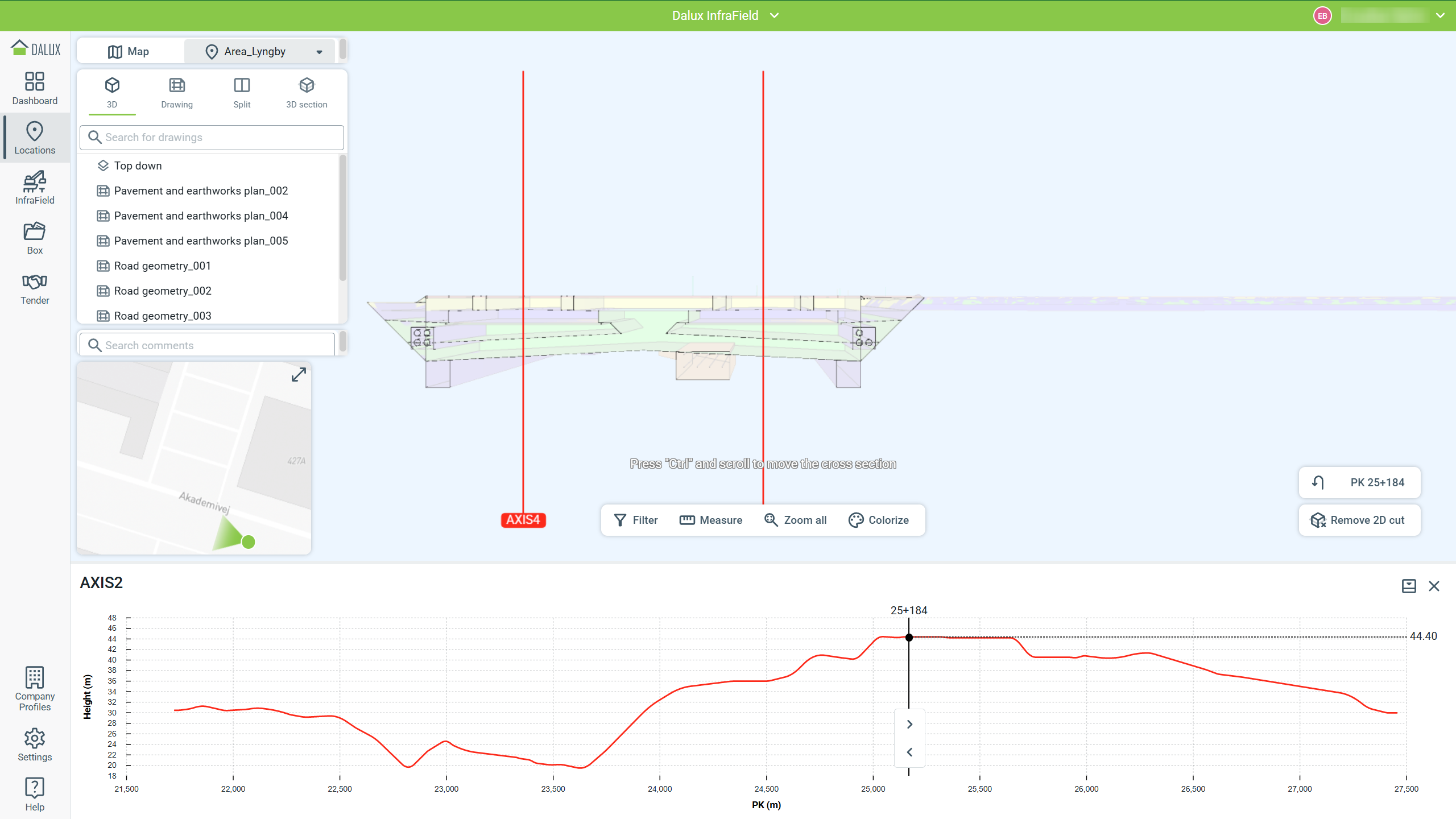

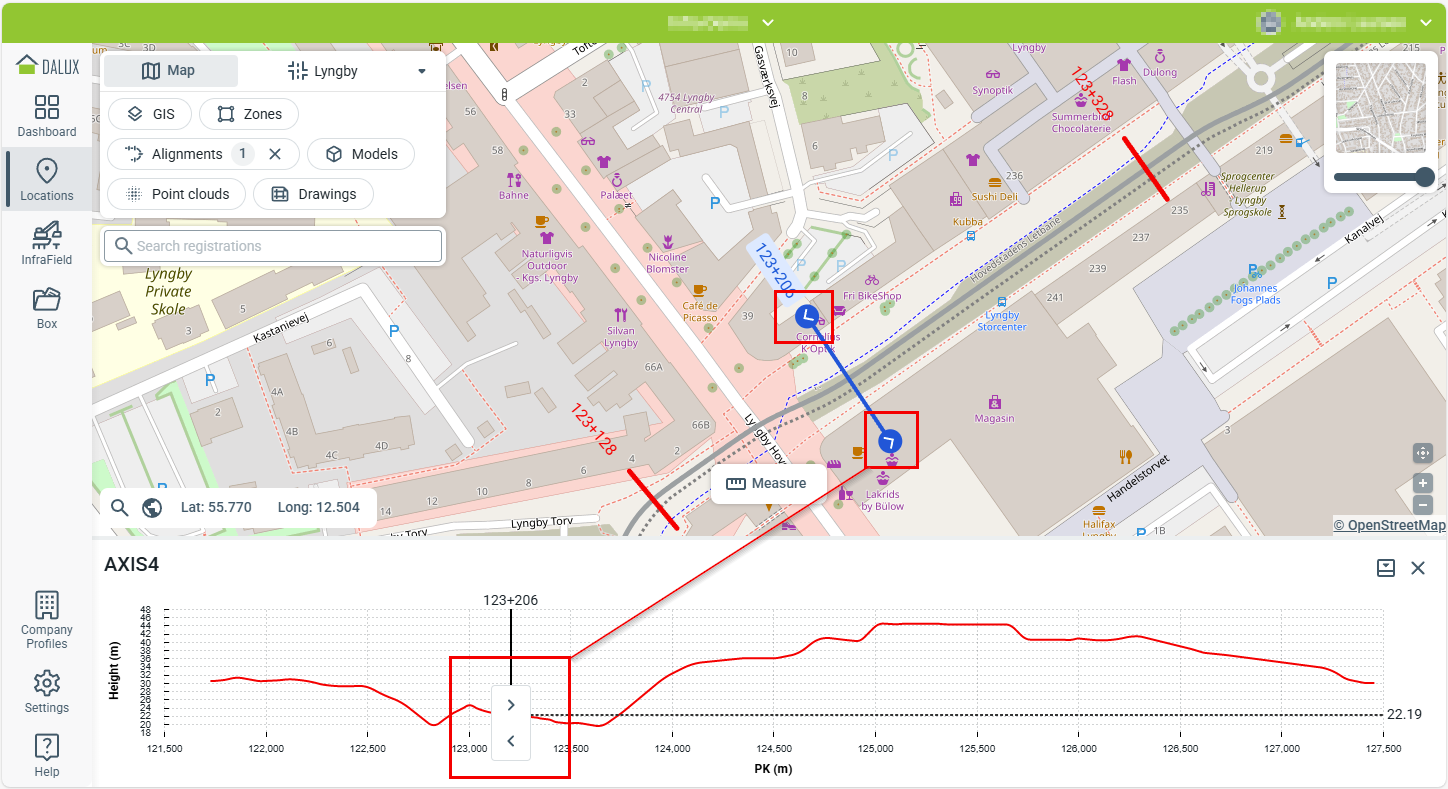

Das Diagramm unter dem Kartenbereich liefert Informationen über die Höhenmessungen entlang der Ausrichtung.

Sie können den Anzeigebereich des Diagramms anpassen, indem Sie die graue Trennlinie ziehen. Sie können auf der x-Achse auch hinein- oder herauszoomen , indem Sie das Mausrad verwenden, während Sie den Mauszeiger über dem Diagramm halten.

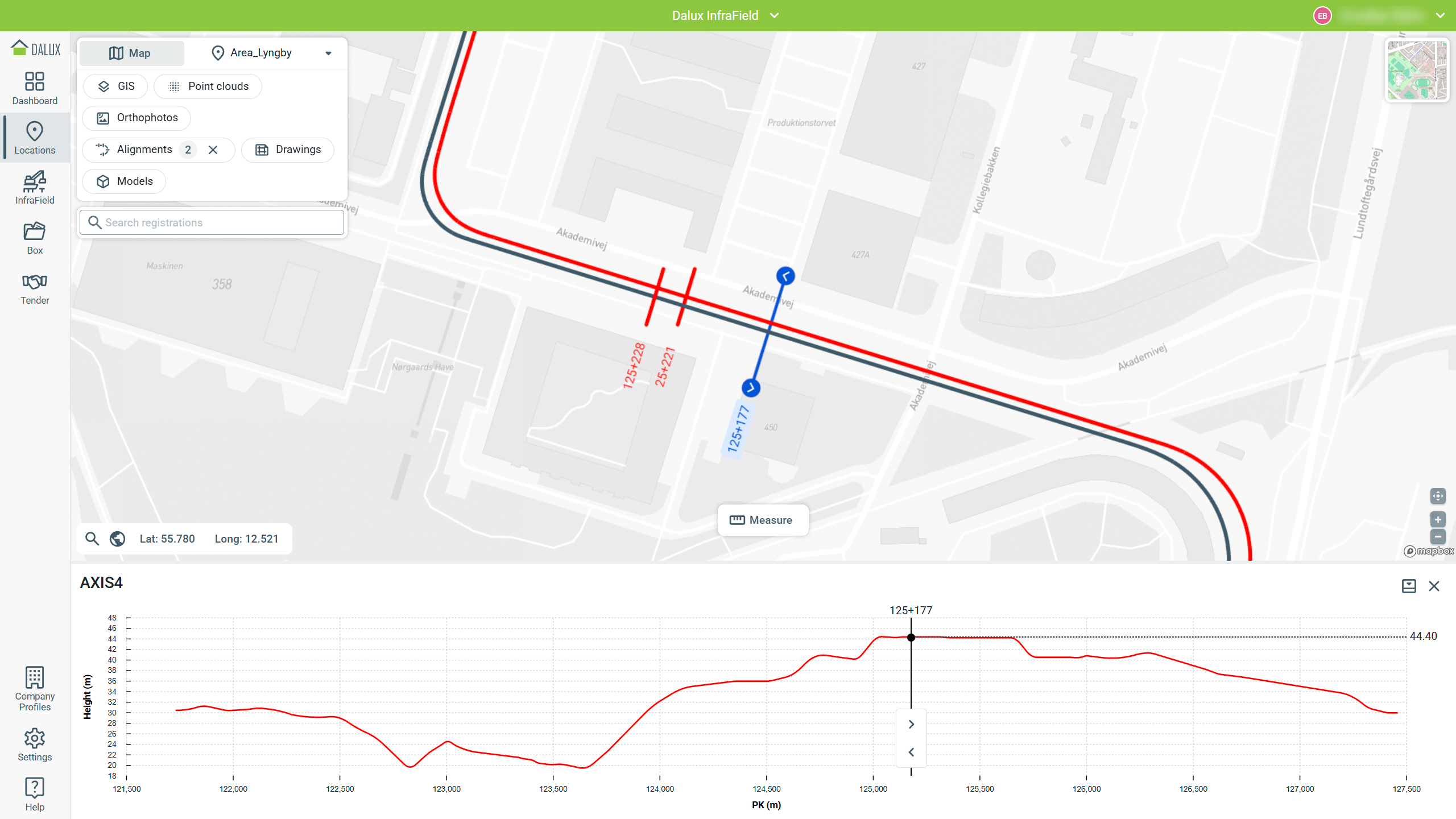

Klicken Sie auf die Vorwärts- oder Rückwärtspfeile auf der Karte oder im Diagramm, um im 3D-Viewer zur Querschnittsansicht dieses Bereichs zu wechseln.

Navigieren Sie entlang der Ausrichtung mit Strg + Mausrad oder indem Sie rechts die Stationsschritte (PK) eingeben.

Um zur Kartenansicht zurückzukehren, klicken Sie auf Karte.

Zonen

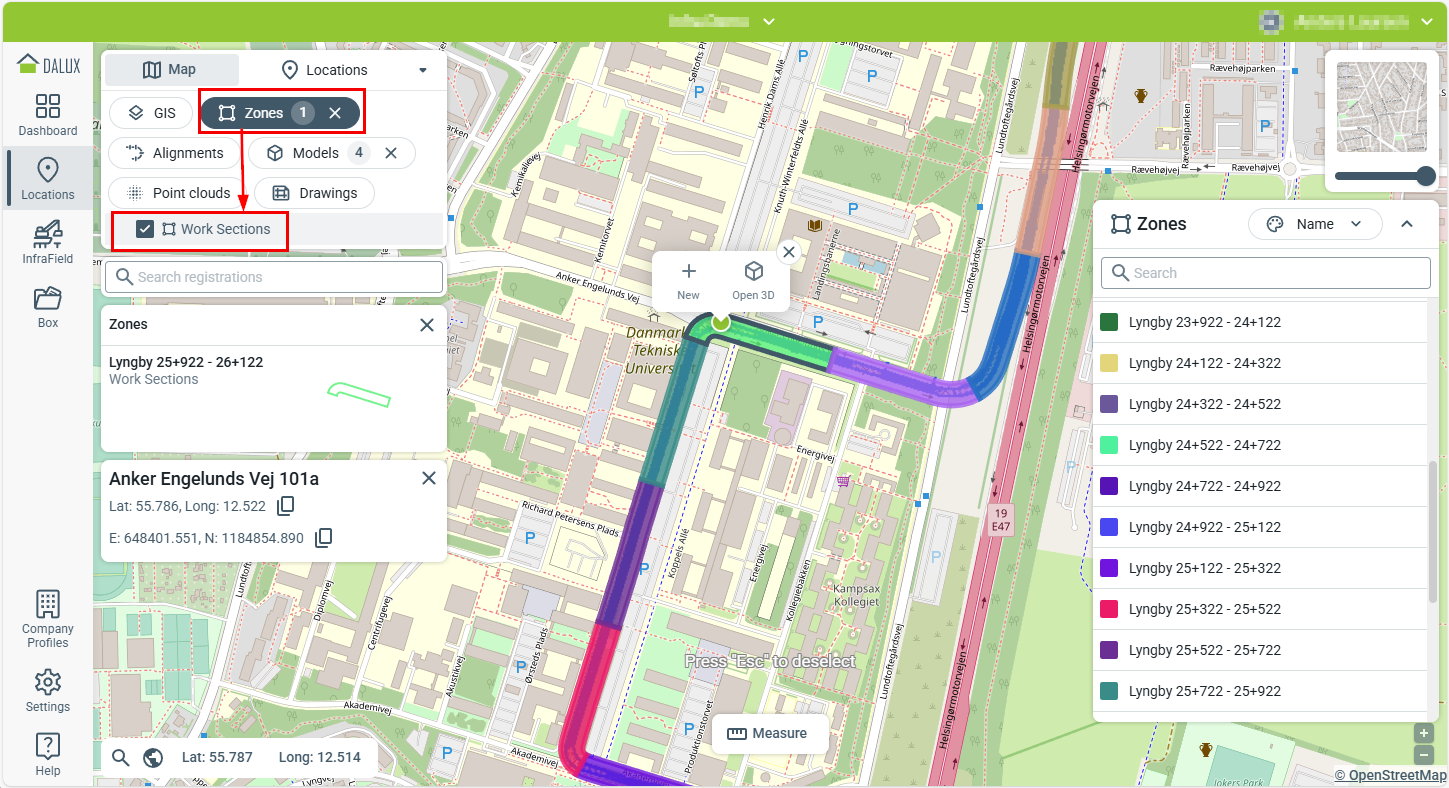

Um eine oder mehrere Zonenebenen auszuwählen, gehen Sie zum Zonen-Filter.

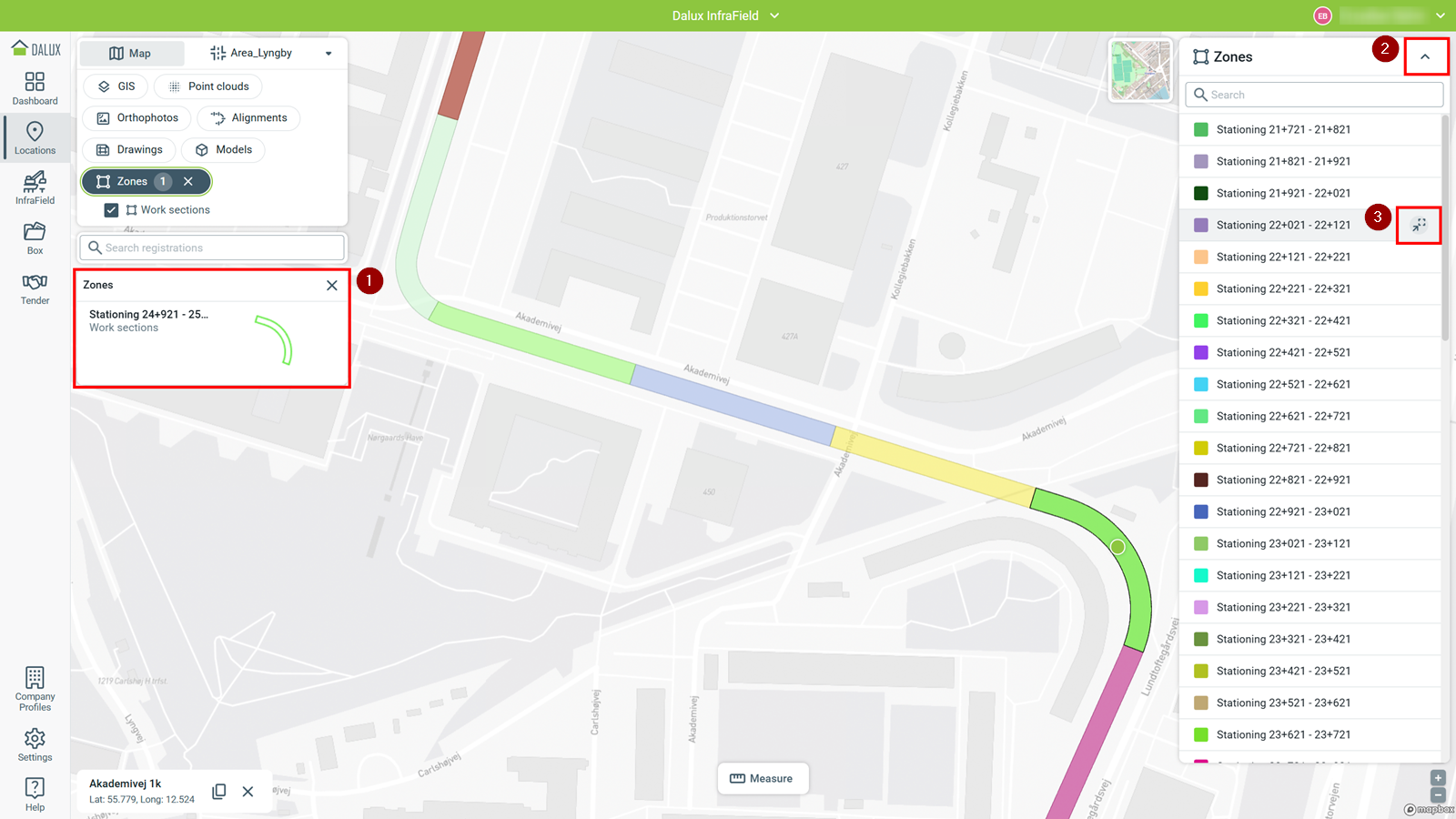

Um Informationen und Registrierungen, die an einer Zone angehängt sind, wie Aufgaben und Checklisten, anzuzeigen, klicken Sie auf die Zone auf der Karte oder in der Listenansicht. Wählen Sie dann die Miniaturansicht links (1) aus, um sie zu öffnen.

Blenden Sie die Legende mit (2) aus, wenn sie Ihre Ansicht überfüllt, oder verwenden Sie (3) in der Listenansicht, um in eine Zone hineinzuzoomen.

Zeichnungen

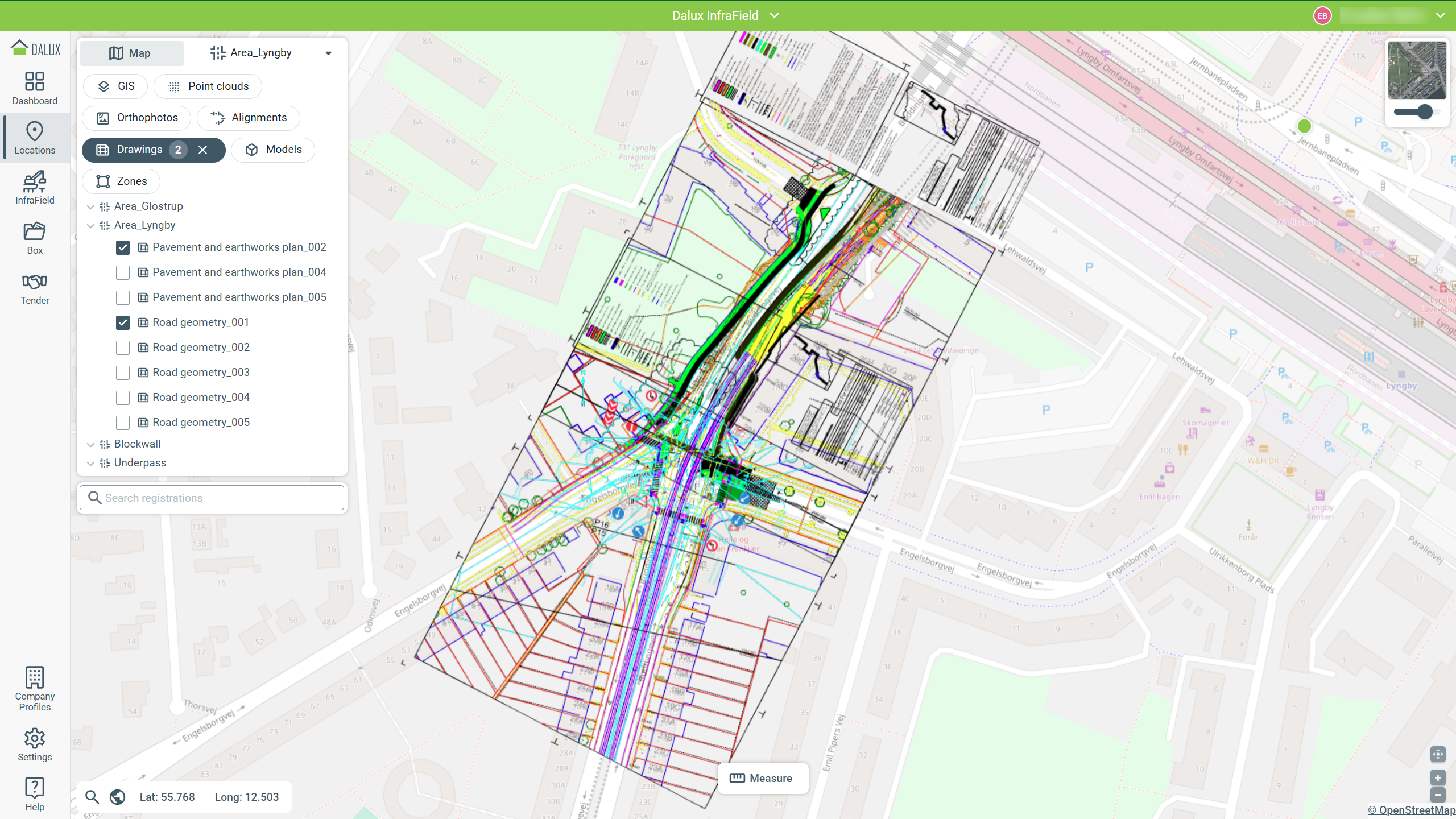

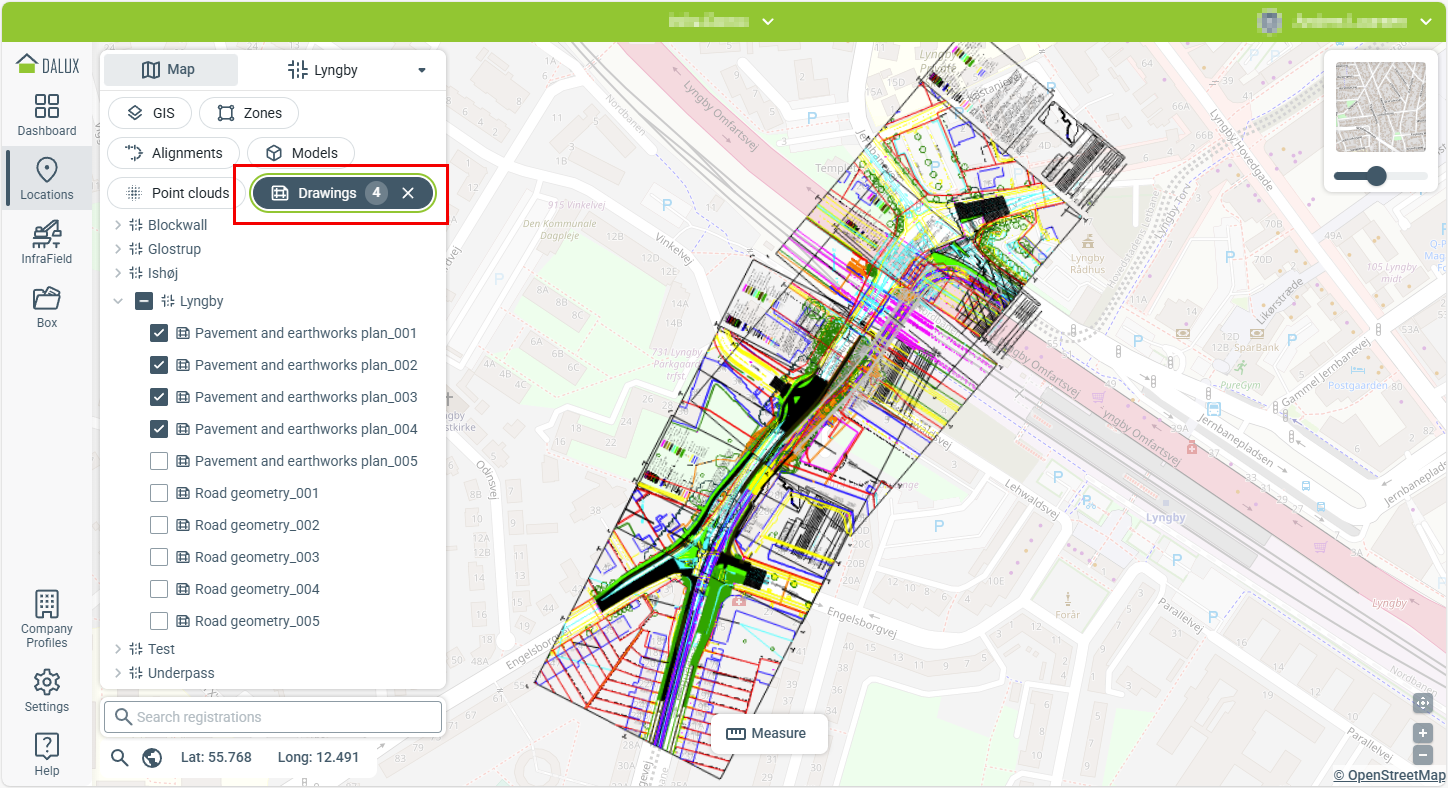

Kartierte Zeichnungen von Bereichen können über der Karte angezeigt werden. Sie können mehrere Zeichnungen aus mehreren Bereichen auswählen, und die Kartenansicht passt sich an den Umfang aller ausgewählten Zeichnungen an. Das Beispiel zeigt dies im Kontext der Standard-(Farb-)Karte mit angepasster Transparenz.

Orthofotos

Orthofotos können allein oder zusammen mit anderen Daten in Standorte angezeigt werden.

Sie können ein ausgewähltes Foto mit anderen aus demselben Bereich vergleichen.

OrthofotosOrthofoto auswählenAuf das Foto auf der Karte klickenDas Foto öffnen, dann klicken Sie auf Vergleichen in der neuen Ansicht.

3D-Formate

Dieser Abschnitt beschreibt, wie Bereiche und Bauwerke, Punktwolken und 3D-Kartenumgebungen in Dalux InfraField angezeigt und verwendet werden können, wodurch die Visualisierung von Modellen, Gelände und Zeichnungen auf der Karte und in 3D-Formaten ermöglicht wird.

Bereiche und Bauwerke

Bereiche und Bauwerke können ähnliche Datentypen enthalten, wie Modelle, Gelände und Zeichnungen. Sie sind in Dalux jedoch unterschiedlich strukturiert und navigierbar. Bauwerke werden für gebäudeähnliche oder feste Elemente verwendet, während Bereiche lineare Infrastrukturprojekte organisieren. Bereiche können Geländemodelle, Designmodelle und kartierte Zeichnungen enthalten.

Bereiche werden in der Kartenansicht angezeigt, wenn mindestens eine BIM-Datei mit Koordinaten hochgeladen wurde, und Sie können das Kartenmenü aufrufen, um sie in 3D zu sehen.

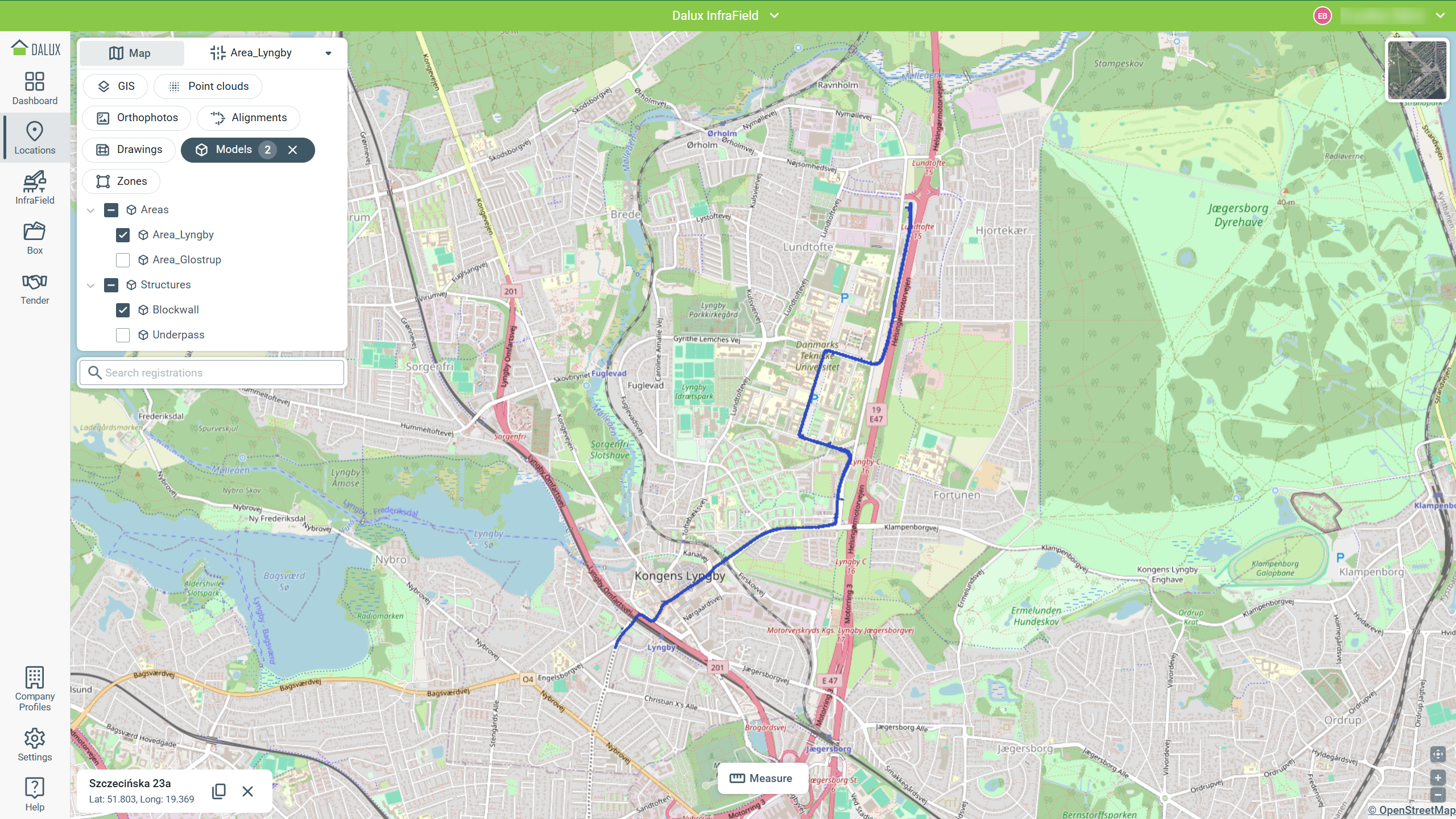

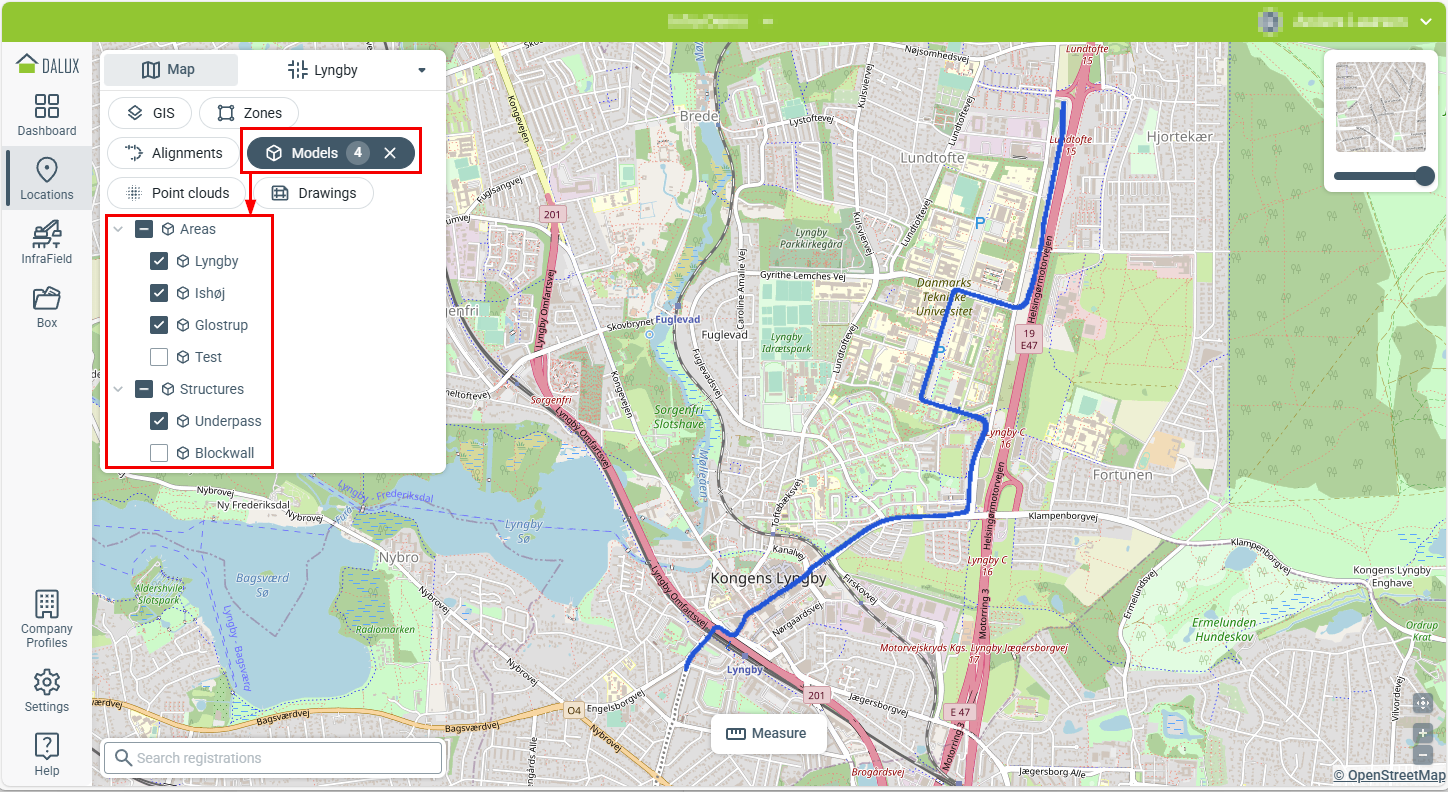

Modelle erscheinen als blaue Fußabdrücke auf der Karte und zeigen immer die kombinierten Modelle eines Bereichs oder Bauwerks.

Punktwolken

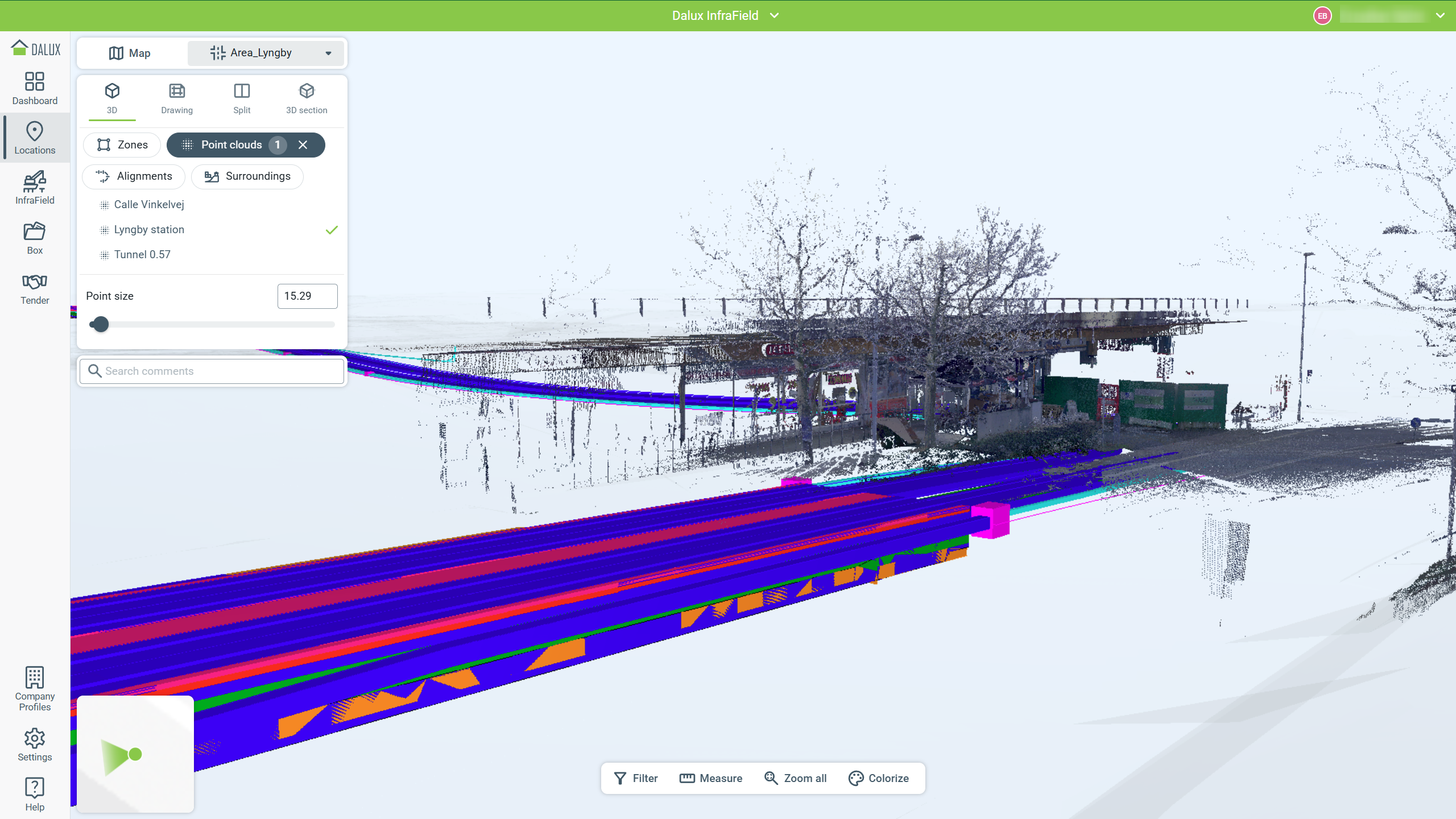

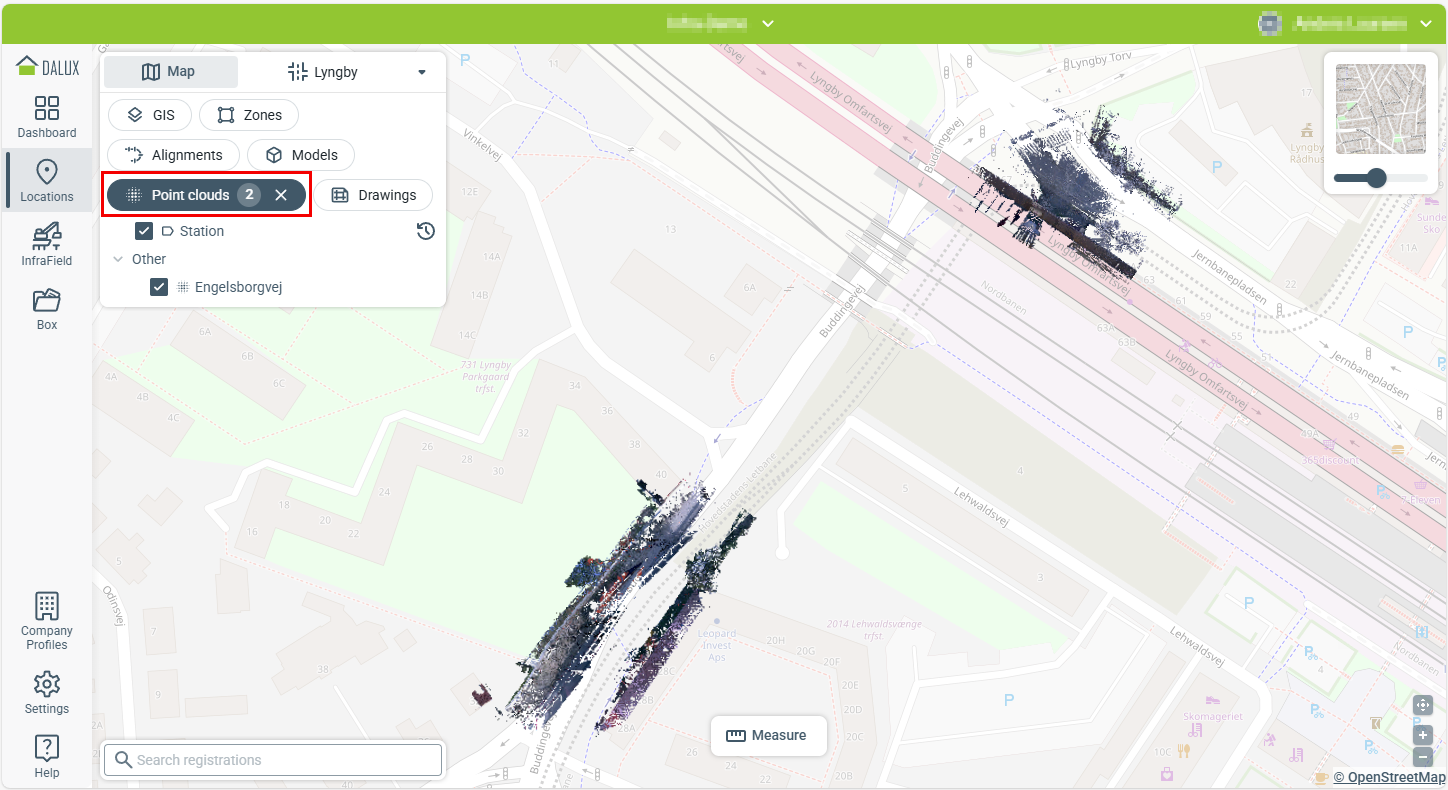

Punktwolken können der Karte hinzugefügt werden, indem Sie sie im Punktwolken-Filter auswählen. Sobald ausgewählt, werden sie auf der Karte angezeigt.

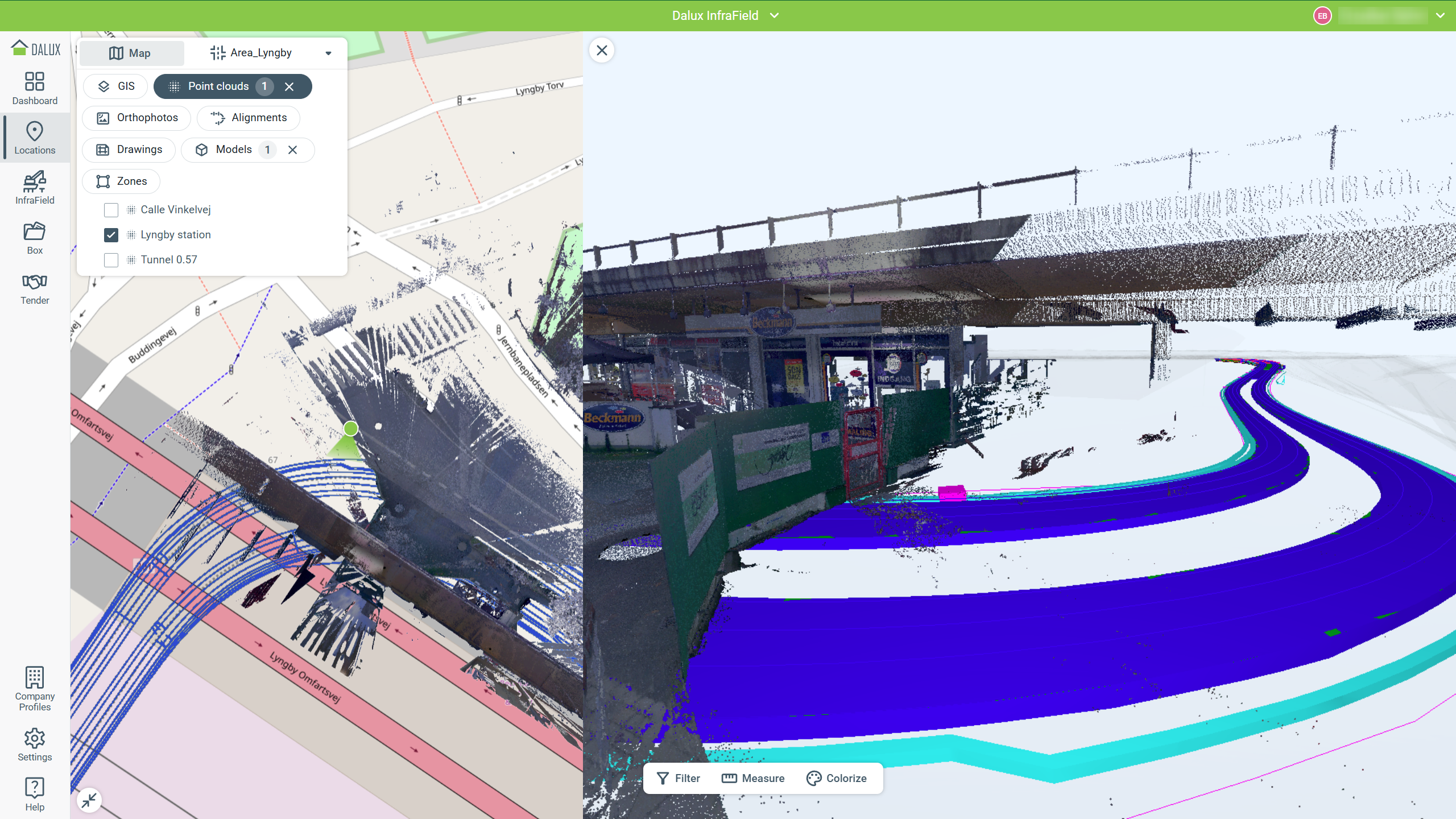

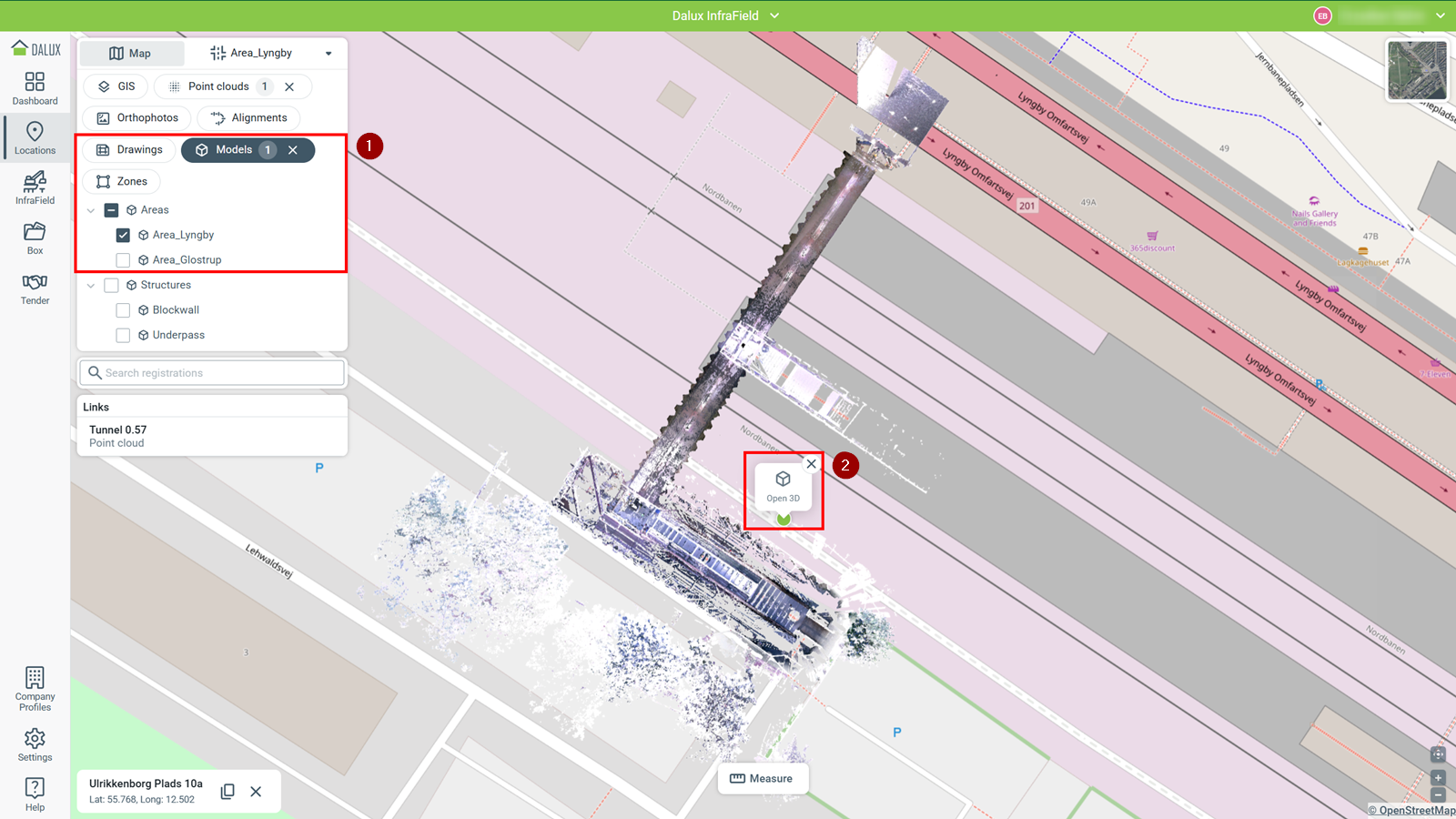

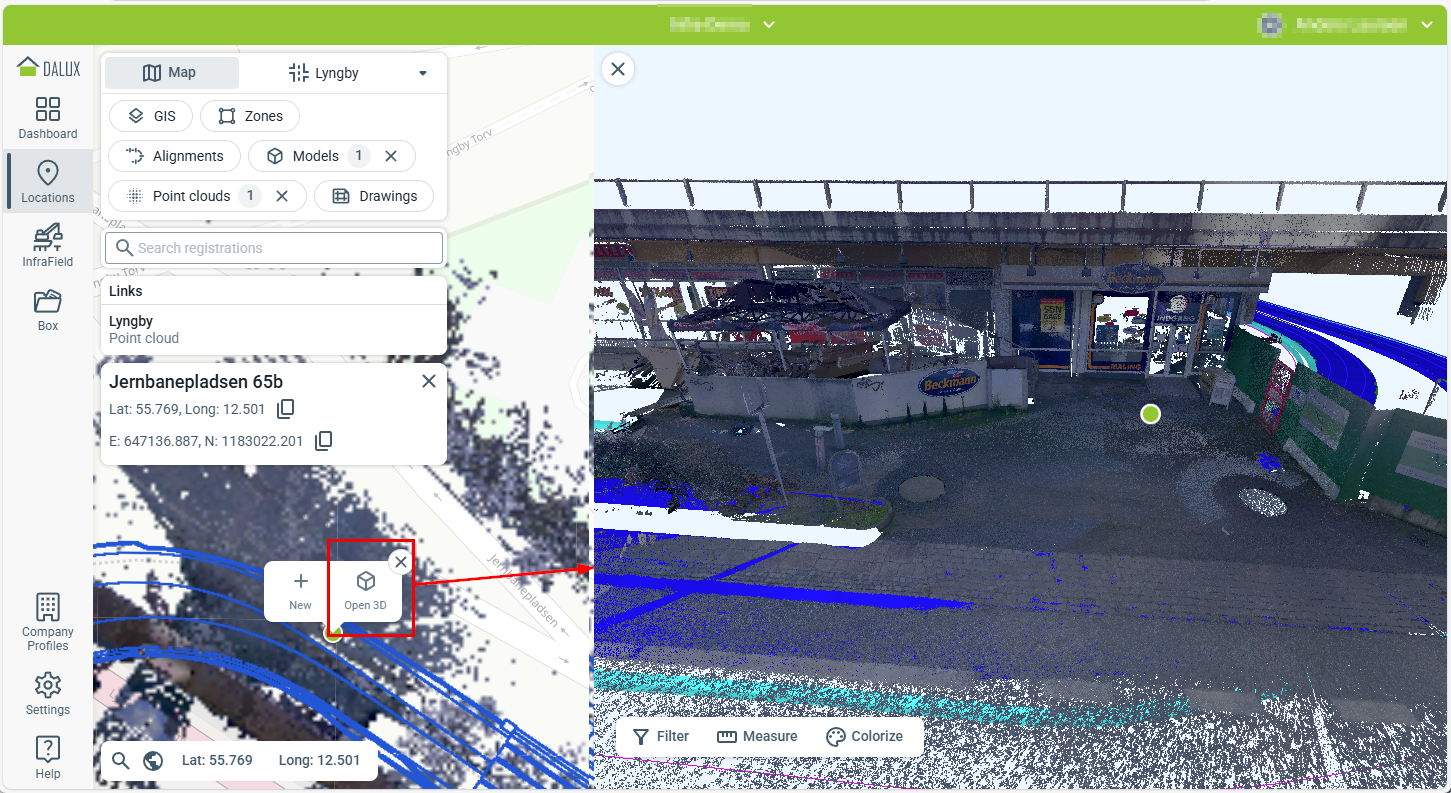

Wenn Modelle (1) ebenfalls aktiviert sind, können Sie auf die Karte innerhalb der Punktwolke klicken und 3D öffnen (2) auswählen. Dies öffnet die Punktwolke in einer geteilten Ansicht zusammen mit dem Modell. Sie müssen mindestens ein Modell auswählen, um diese Option zu verwenden.

3D-Kartenumgebungen

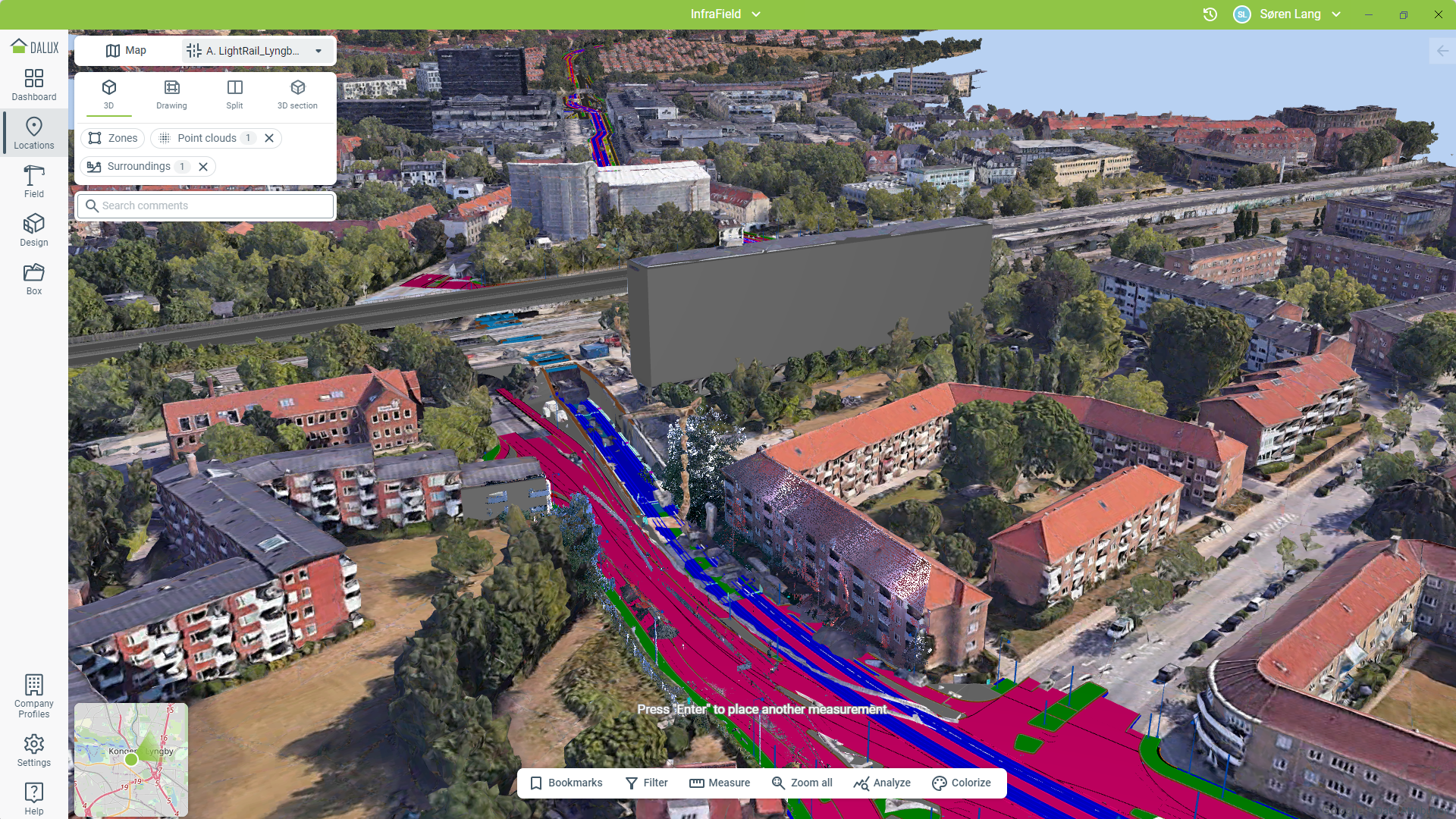

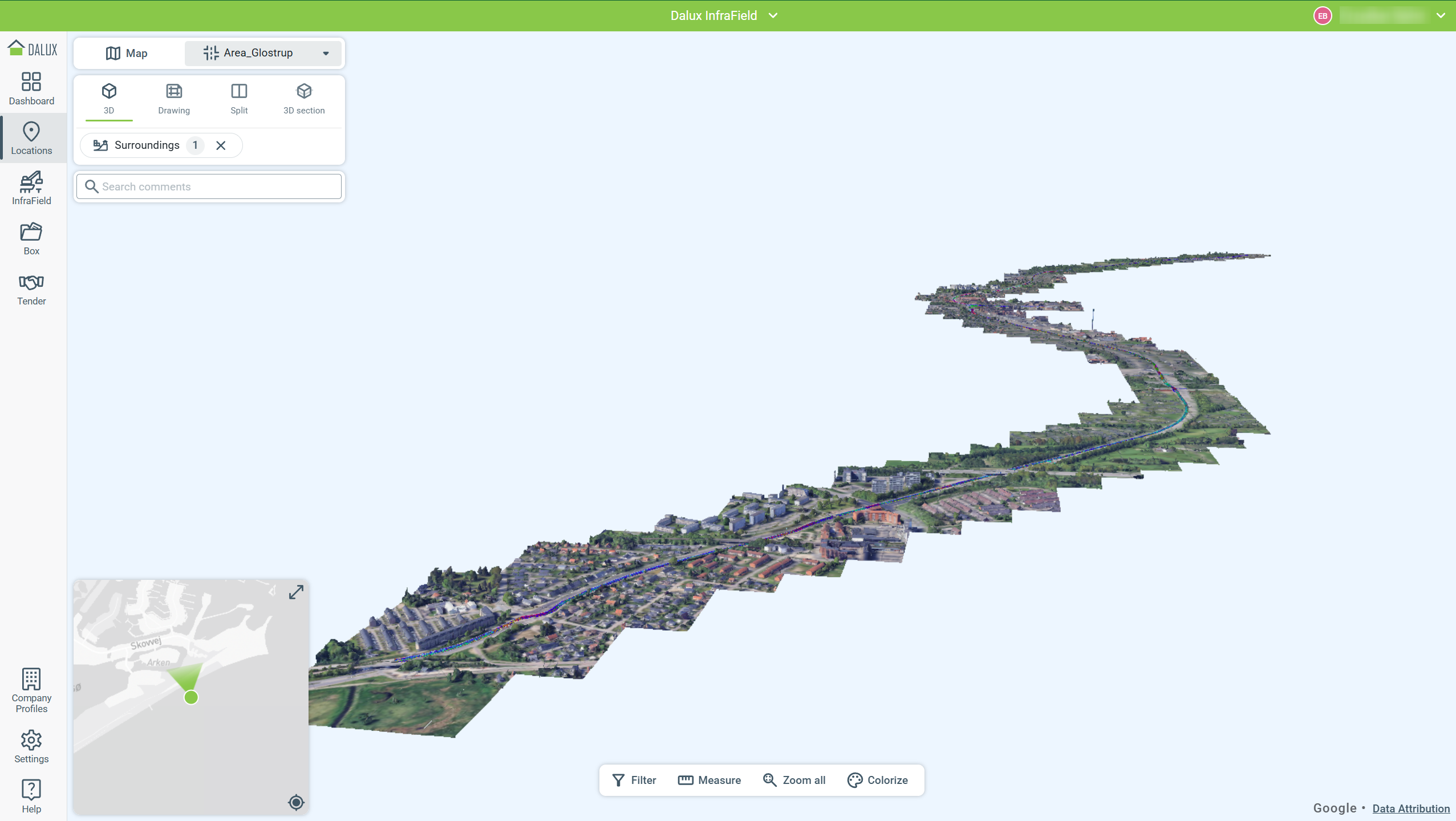

Sehen Sie Ihre InfraField Pro-Projekte im Kontext der realen Welt in 3D mit der Funktion 3D-Karte, die Sie unter Umgebung finden.

Kombinieren Sie Zonen, Punktwolken, Modelle und 3D-Karten, um eine realitätsnahe Darstellung Ihres Projekts zu erhalten. Die 3D-Karte wird als 3D-Geometrie geladen. Sie können Messwerkzeuge verwenden, um zwischen Ihrem Modell und der 3D-Karte zu messen.
