Reduzierung von Leitungsbeschädigungen mit GIS

Leitungsbeschädigungen während der Bauarbeiten treten häufig auf, weil aktuelle Versorgungsinformationen die Teams vor Ort nicht erreichen.

Dalux InfraField bringt diese Informationen in eine einzige, mobil zugängliche Plattform, bietet Sichtbarkeit in Echtzeit und verbessert die Sicherheit, Koordination und Effizienz vor Ort.

Die Herausforderung

Leitungsbeschädigungen, wie das versehentliche Treffen vergrabener Gas-, Wasser- oder Stromleitungen, können auftreten, weil wichtige Versorgungsinformationen oft über 2D-Zeichnungen, PDFs und bürobetriebene GIS-Systeme verteilt sind. Field-Teams haben möglicherweise keinen Zugriff in Echtzeit auf diese Informationen und müssen manchmal auf veraltete 'as built'-Unterlagen oder separate 'permit to dig'-Prozesse zurückgreifen.

Das kann zu wiederholten Leitungsbeschädigungen, Projektverzögerungen und Sicherheitsproblemen führen.

Wie Dalux InfraField das löst

Mit Dalux InfraField können Bauteams mit einem mobilen Gerät direkt im Feld auf GIS-Daten zugreifen, wodurch sich Versorgungsinformationen aus mehreren Quellen leichter erfassen und in strukturierte GIS-Layer organisieren lassen.

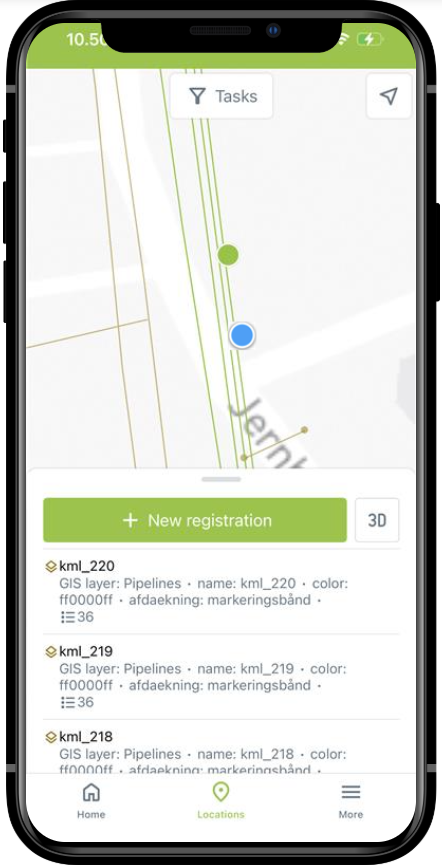

Sie können ein gemeinsames Koordinatensystem einrichten, um alle Datensätze genau auszurichten. Der mobile Zugriff ermöglicht es den Teams vor Ort, Layer zu filtern, Versorgungen zu wählen und wichtige Details wie Tiefe, Material und Eigentum in Echtzeit anzuzeigen.

GIS-Layer können auch mit digitalen Aufgaben wie 'permit to dig'-Workflows verbunden werden, was hilft, die Datenerfassung während der Projektarbeit zu automatisieren und zu verbessern. Diese Methode verwandelt traditionelle, bürobasierte Dateien in eine mobilfreundliche digitale Versorgungskarte, die jeder vor Ort nutzen kann.

Das Ergebnis

• Reduzieren Sie Leitungsbeschädigungen und verbessern Sie die Sicherheit durch Live-Zugriff auf verifizierte unterirdische Daten. So stellen Sie sicher, dass alle dieselben Informationen nutzen und eine Umgebung ohne Beschädigungen unterstützt wird
• Beschleunigen Sie 'permit to dig'-Freigaben mit automatisierten, geo-getaggten Workflows für genauere Field-Daten
• Verbessern Sie die Koordination mit Echtzeit-Updates, sodass Vermesser und Teams vor Ort während des gesamten Projekts aufeinander abgestimmt bleiben

Integration von GIS in InfraField

Dalux InfraField verwandelt statische GIS-Bürodaten in ein vor Ort einsetzbares Tool, das für alle im Projekt synchronisiert ist.

Um Daten im Field leichter nutzbar zu machen, ist es hilfreich, GIS-Informationen aus verschiedenen Quellen wie Versorgungsunternehmen, älteren Vermessungen und neuen GIS-Systemen an einem Ort im Projekt zusammenzuführen.

Wenn Datenlayer klar und logisch organisiert sind, verwandeln sich rohe Kartendaten in eine einfach zu bedienende, benutzerfreundliche digitale Karte. Dadurch können Field-Teams schnell unterirdische Risiken nachschlagen, bestimmte Versorgungen verwalten und zugehörige Informationen direkt auf ihren mobilen Geräten prüfen, ohne erweiterte GIS-Kenntnisse zu benötigen.

Dieser Ansatz stellt außerdem sicher, dass bestehende Rohrleitungen, Glasfaserkabel und Hochspannungsleitungen, die in neuen Design-BIM-Modellen fehlen könnten, als Kartenlayer angezeigt werden.

GIS-Daten in InfraField werden als separate Dateien importiert. Es wird empfohlen, die Daten zuerst in Dalux Box hochzuladen und sie dann mit den relevanten Standorten zu verknüpfen. Die Nutzung von Box erleichtert die Versionskontrolle und Verteilung.

Sie können diesen Artikel lesen, um zu erfahren, wie Sie eine GIS-Datei zu Ihrem Projekt hinzufügen: Wie man GIS und LandXML einrichtet

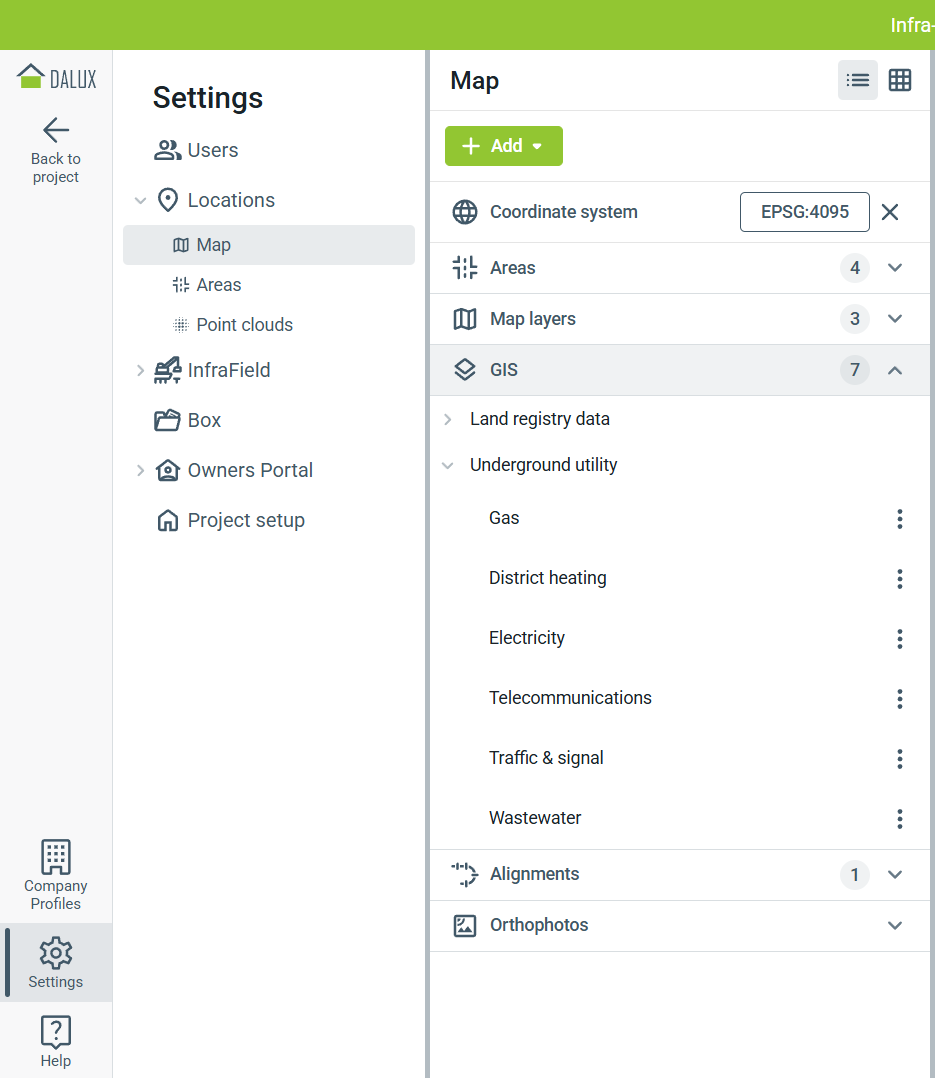

GIS-Daten können in unterschiedliche Gruppen organisiert werden, sodass Benutzer die Daten, die sie benötigen, leicht filtern und nur anzeigen können.

Teams vor Ort können die benötigten Informationen leicht finden, ohne sich durch zu viele Daten wühlen zu müssen.

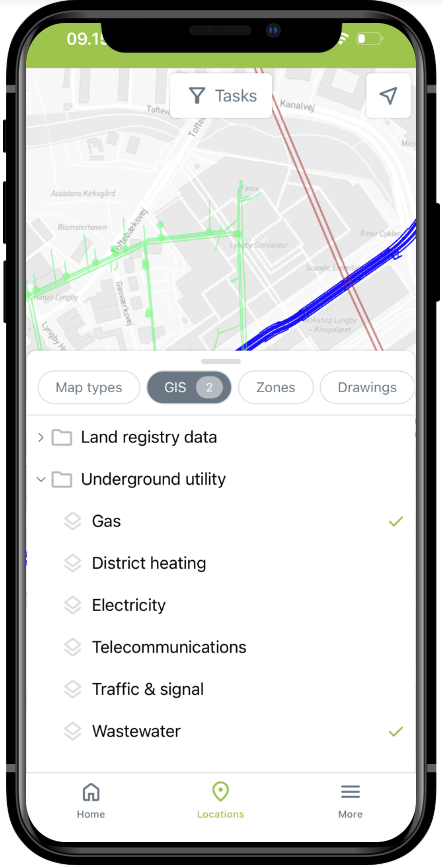

Wenn Sie Informationen aus mehreren Layern gleichzeitig anzeigen müssen, können Sie mehrere Layer gleichzeitig aktivieren.

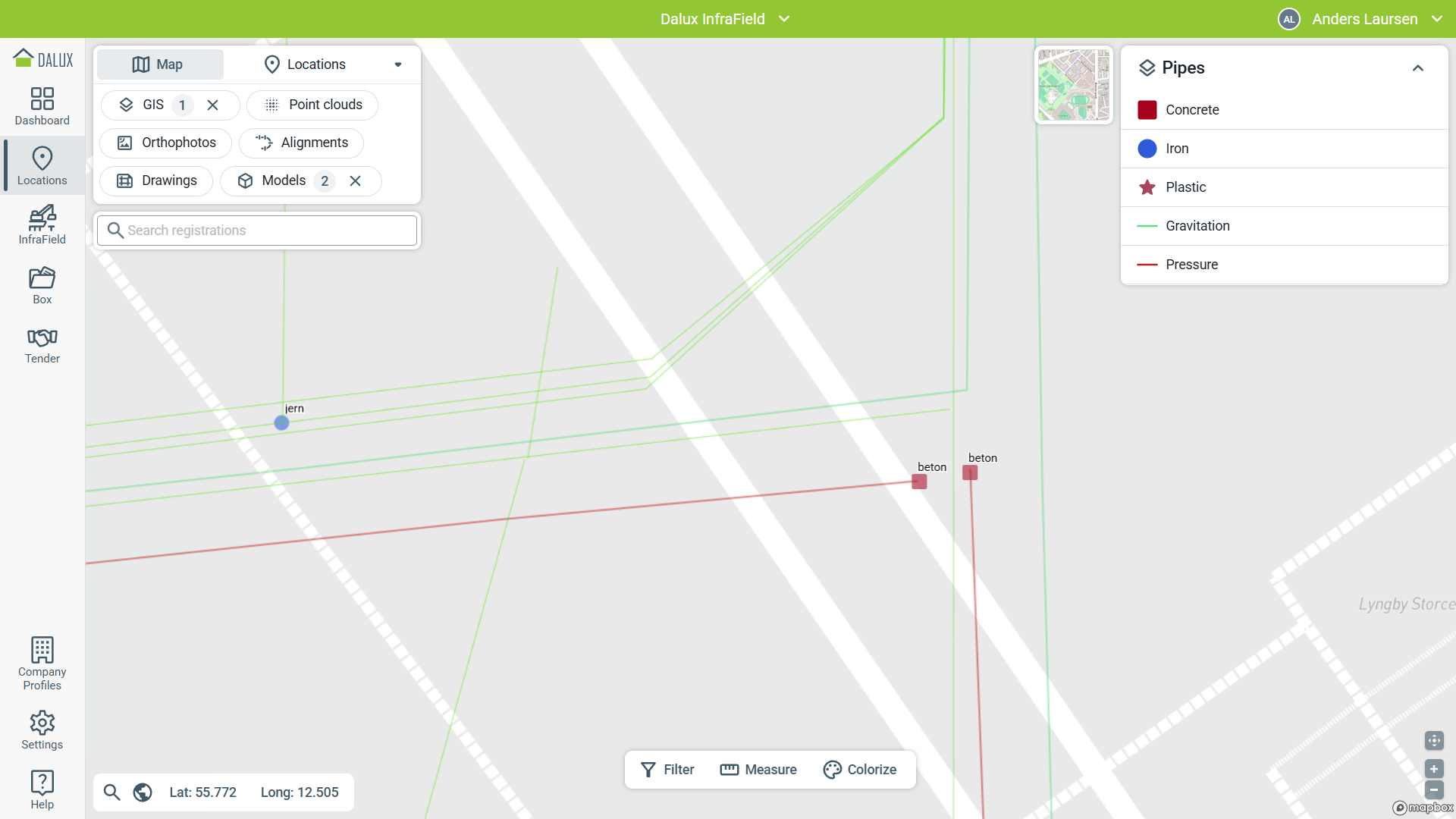

Im Gegensatz zu einem PDF erlauben diese Layer den Teams vor Ort, direkt mit den GIS-Daten zu interagieren und zusätzliche Details wie Material, Tiefe und Eigentümer direkt auf der Karte anzuzeigen. GIS in InfraField ist außerdem direkt in die Kartenansicht integriert und kann neben Modellen, Zonen, Ausrichtungen und Zeichnungen angezeigt werden.

Projektadministratoren können entscheiden, welche GIS-Daten standardmäßig angezeigt werden sollen, und das GIS-Styling anpassen, um eine konsistente Ansicht für alle sicherzustellen.

Dies stellt den Teams vor Ort klare, aktuelle, interaktive Daten im benötigten Kontext zur Verfügung.

Wenn Ihre GIS-Daten in einer großen Datei vorliegen und Sie die Daten nicht leicht trennen können, können Sie den Inhalt stylen, um klar zu unterscheiden, was was ist.

Lesen Sie diesen Abschnitt, um zu erfahren, wie Sie die GIS-Daten stylen: Wie man GIS und LandXML einrichtet.

GIS-Daten mit Registrierungen verbinden

Durch das direkte Verknüpfen von GIS-Daten mit Aufgaben in Dalux können relevante Informationen automatisch eingefügt werden, wodurch manuelle Eingabefehler entfallen und die Erstellung von Aufgaben deutlich beschleunigt wird.

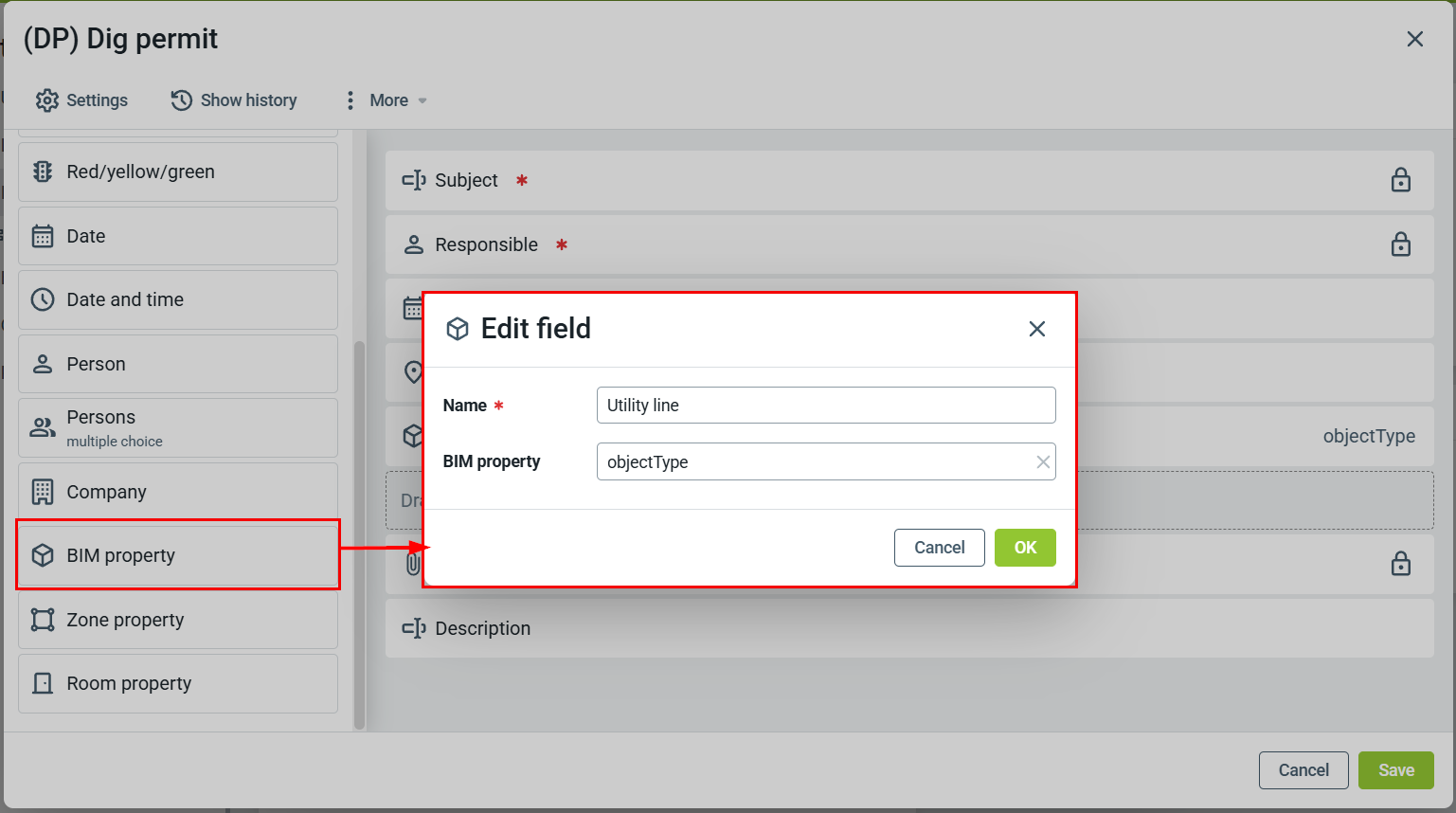

Als Dalux-Administrator können Sie ein bestimmtes BIM-Datenfeld konfigurieren, das Daten aus dem GIS-Layer extrahiert.

Lesen Sie diesen Artikel, um zu erfahren, wie Sie eine Aufgabenvorlage zum Projekt hinzufügen: So richten Sie Aufgaben ein.

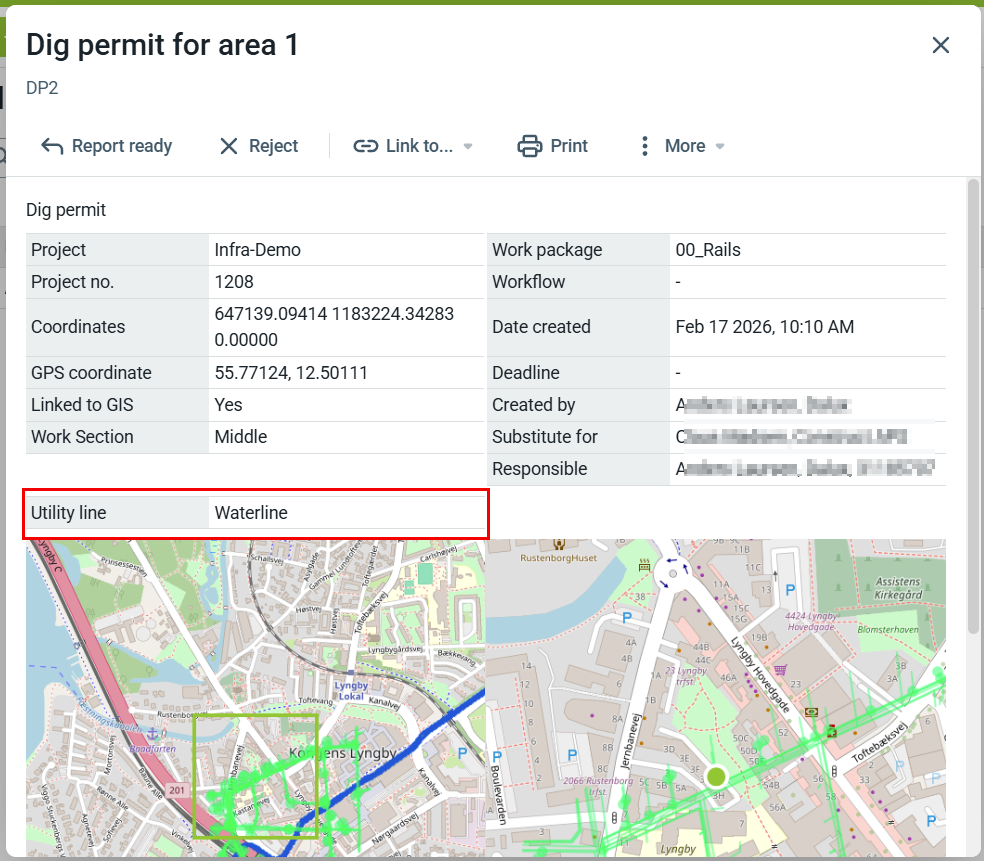

Wenn ein Benutzer eine Aufgabe erstellt und in Dalux einen GIS-Layer wählt, werden die zugehörigen Informationen automatisch in die entsprechenden Felder eingefügt, wodurch manuelle Eingaben minimiert werden.

Von statischen Karten zu umsetzbaren Daten vor Ort

Dalux InfraField verwandelt statische GIS-Bürodaten in ein interaktives Tool vor Ort, das Versorgungsinformationen mit Aufgaben, Freigaben und dem täglichen Betrieb verbindet.

• Zuverlässige Gefahrenkontrolle: GIS-Layer liefern Field-Teams konsistente, aktuelle Versorgungsinformationen, reduzieren Leitungsbeschädigungen und verbessern die Sicherheit
• Verbesserte Koordination: Mobiler Zugriff und Echtzeit-Updates halten Vermesser, Crews und Teams vor Ort während des gesamten Projekts aufeinander abgestimmt
• Schnellere, transparente Freigaben: Permit-to-dig-Workflows sind geo-getaggt und in GIS-Daten integriert, wodurch manuelle Fehler reduziert und Field-Freigaben beschleunigt werden
