Erdarbeitenplanung und Cut-&-Fill-Management

Da sich die Bedingungen vor Ort schnell ändern, kann dies zu Abweichungen zwischen den Designplänen und den tatsächlichen Bedingungen führen, was ungenaue Mengenberechnungen und Projektverzögerungen zur Folge hat. Da sich die Baustellenbedingungen schnell ändern, kann dies zu Diskrepanzen zwischen den Designplänen und den tatsächlichen Bedingungen führen, was ungenaue Mengenberechnungen und Projektverzögerungen zur Folge hat.

Dalux InfraField ermöglicht kontinuierliche Aktualisierungen von Vermessungsmodellen, sodass Teams die aktuelle Umgebung auf einer gemeinsamen Plattform mit geplanten Oberflächen vergleichen können. Das sorgt dafür, dass die Planung der Erdarbeiten genau und transparent bleibt.

Die Herausforderung

In traditionellen Projekten werden die Erdarbeitsmengen aus mehreren getrennten Datenquellen abgeleitet:

• Designmodelle und Ausrichtungsdateien
• Periodische Vermessungsmodelle der Umgebung
• PDF-Querschnitte und Profile
• Excel-basierte Volumenübersichten

Diese Informationen werden oft per E-Mail, in geteilten Ordnern und in gedruckten Zeichnungen geteilt, wobei Aktualisierungen manuell vorgenommen werden. Infolgedessen können Teams veraltete Geländedaten verwenden, nur begrenzte Einblicke in Änderungen haben, sich auf inkonsistente Mengenschätzungen verlassen und Volumenabweichungen erst spät im Prozess feststellen. Dies kann zu Unsicherheiten in der Planung der Erdarbeiten und bei der Ressourcenallokation führen, während der Aushub voranschreitet.

Wie Dalux InfraField das löst

Dalux InfraField bietet ein zentralisiertes System zum Speichern und Verwalten von Geländemodellen und Referenzflächen.

Aktualisierte Vermessungsdaten dienen als Hauptquelle zur Neuberechnung der Mengen während des gesamten Projekts.

Dies gewährleistet genauere Cut-and-Fill-Berechnungen, eine schnellere Erkennung von Abweichungen und eine bessere Planung von Maschinen, Transport und Materialeinsatz.

Planungsteams beginnen damit, essentielle Datensätze für Mengenberechnungen zu importieren:

• Vorhandenes Umgebungsmodell
• Design- und Formationsflächen
• Ausrichtungen

Alle Datensätze werden in einer koordinierten Umgebung gehalten, wodurch die Notwendigkeit separater Dateisysteme reduziert wird und sichergestellt ist, dass Berechnungen konsistente, freigegebene Daten verwenden.

Das Ergebnis

Mit Dalux InfraField erhalten Sie:

• Zentralisierte Geländemodelle und Planungsdaten helfen Infrastrukturprojekten, von gelegentlicher, dokumentenbasierter Planung zu kontinuierlichem digitalem Management zu wechseln.
• Die Genauigkeit wird verbessert und die Planungszuverlässigkeit für Aushub- und Erdarbeiten erhöht.
• Das Risiko unerwarteter Volumenänderungen wird verringert und schafft eine strukturierte und skalierbare Grundlage für ein besser vorhersehbares Management der Erdarbeiten in Schienen- und Straßenprojekten.

Berechnung von Cut und Fill für Erdarbeiten

Mit der Mengenfunktion in Dalux InfraField berechnet der Field Engineer Cut und Fill, indem er die bestehende Umgebung mit der Formationsfläche vergleicht.

Dies geschieht durch das Erstellen von Flächen in Dalux basierend auf:

• die bestehende Umgebung (basierend auf Vermessungsdaten)
• das Formationsniveau (das vorgesehene endgültige Niveau der Erdarbeiten)

Das Formationsniveau kann entweder als Geländemodell importiert werden, falls verfügbar, oder durch Auswahl von BIM-Elementen Ihres Designmodells erzeugt werden.

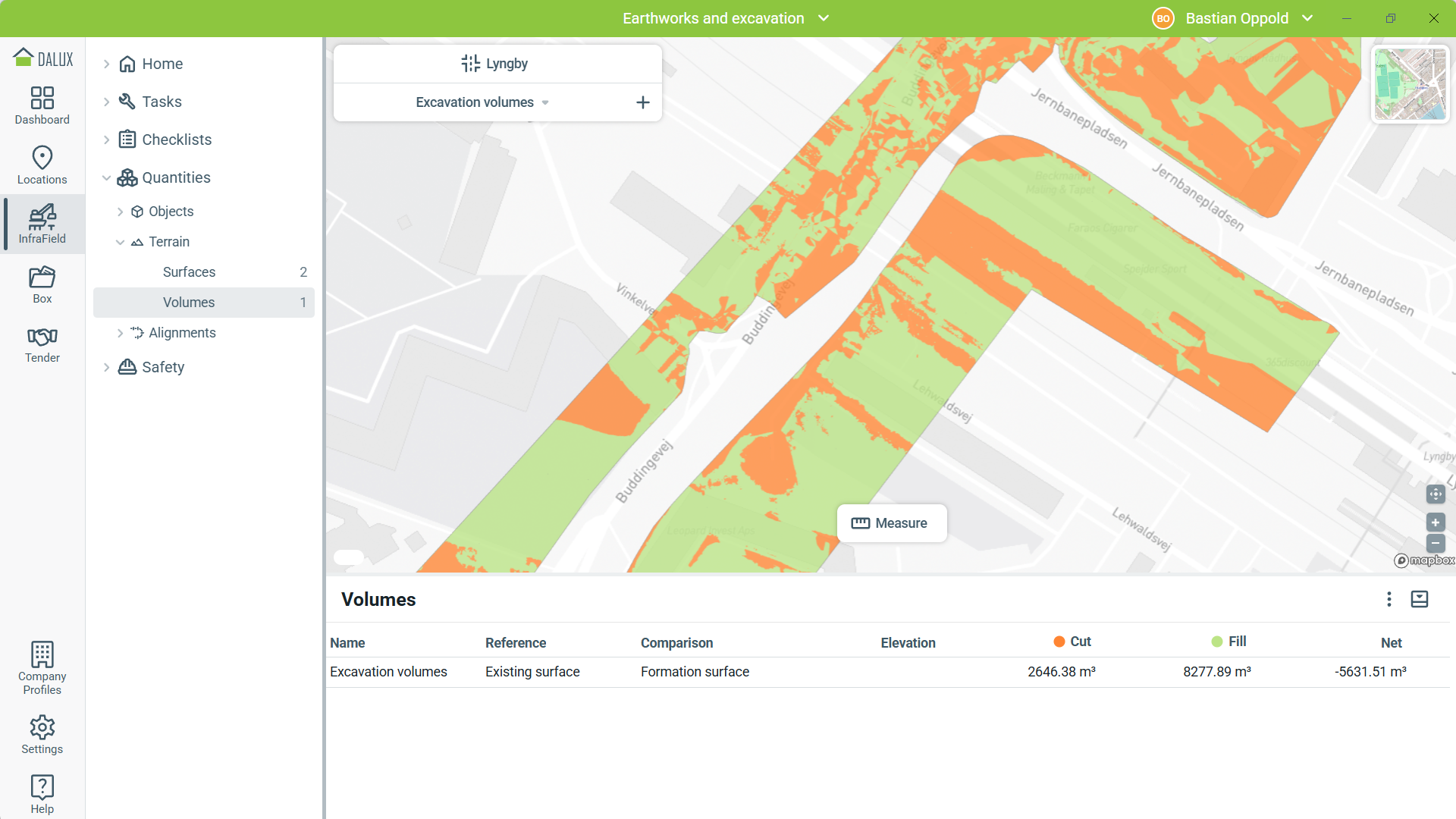

Dalux vergleicht die beiden Flächen und zeigt eine klare Zusammenfassung der Aushub- und Auffüllvolumina für den gewählten Projektbereich an. Dies hilft Baustelleningenieuren, die gesamten Aushub- und Aufschüttungsbedarfe schnell zu erkennen.

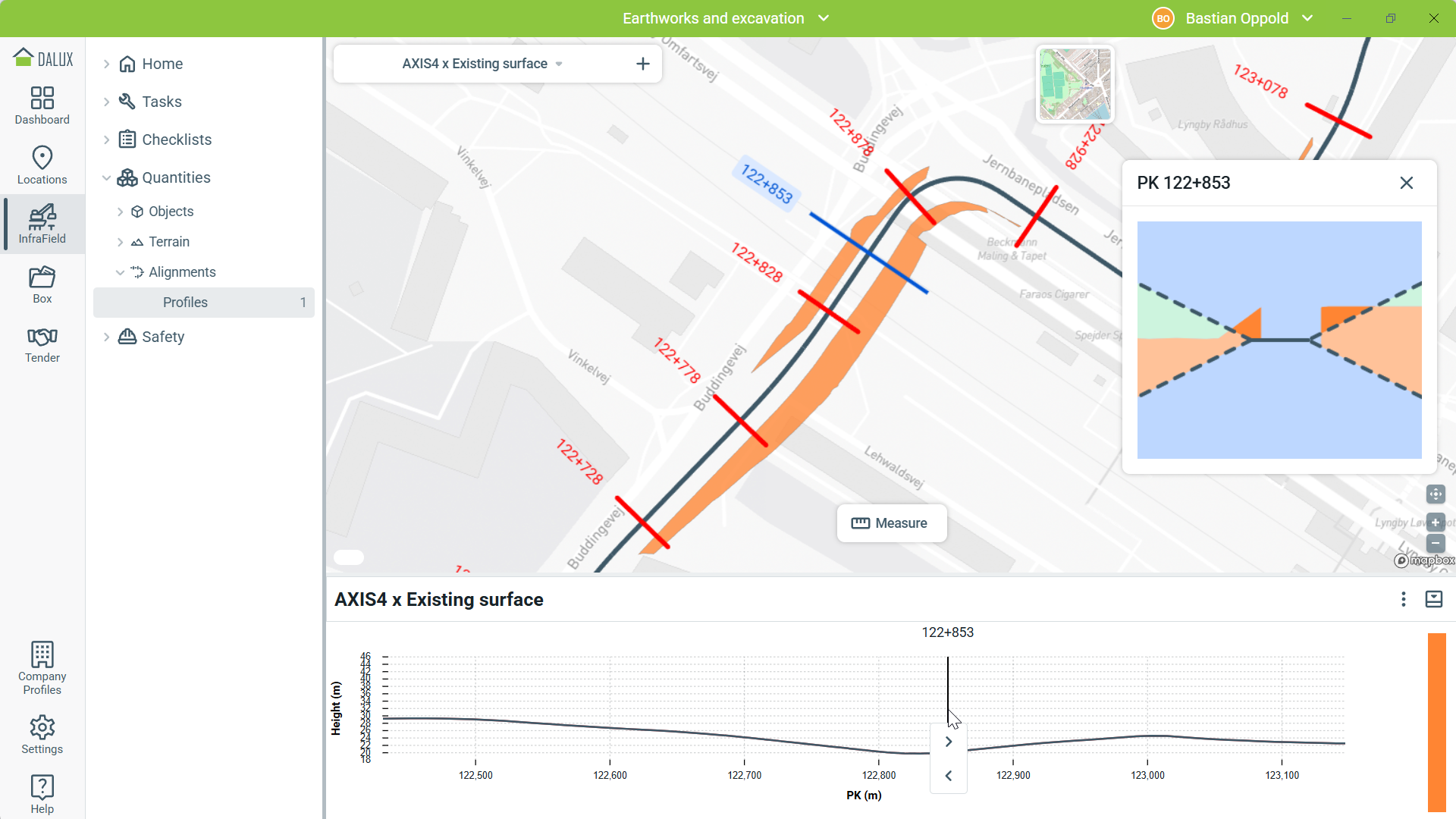

Ausrichtungsdaten können mit Geländedaten kombiniert werden, um eine Profilberechnung zu erstellen.

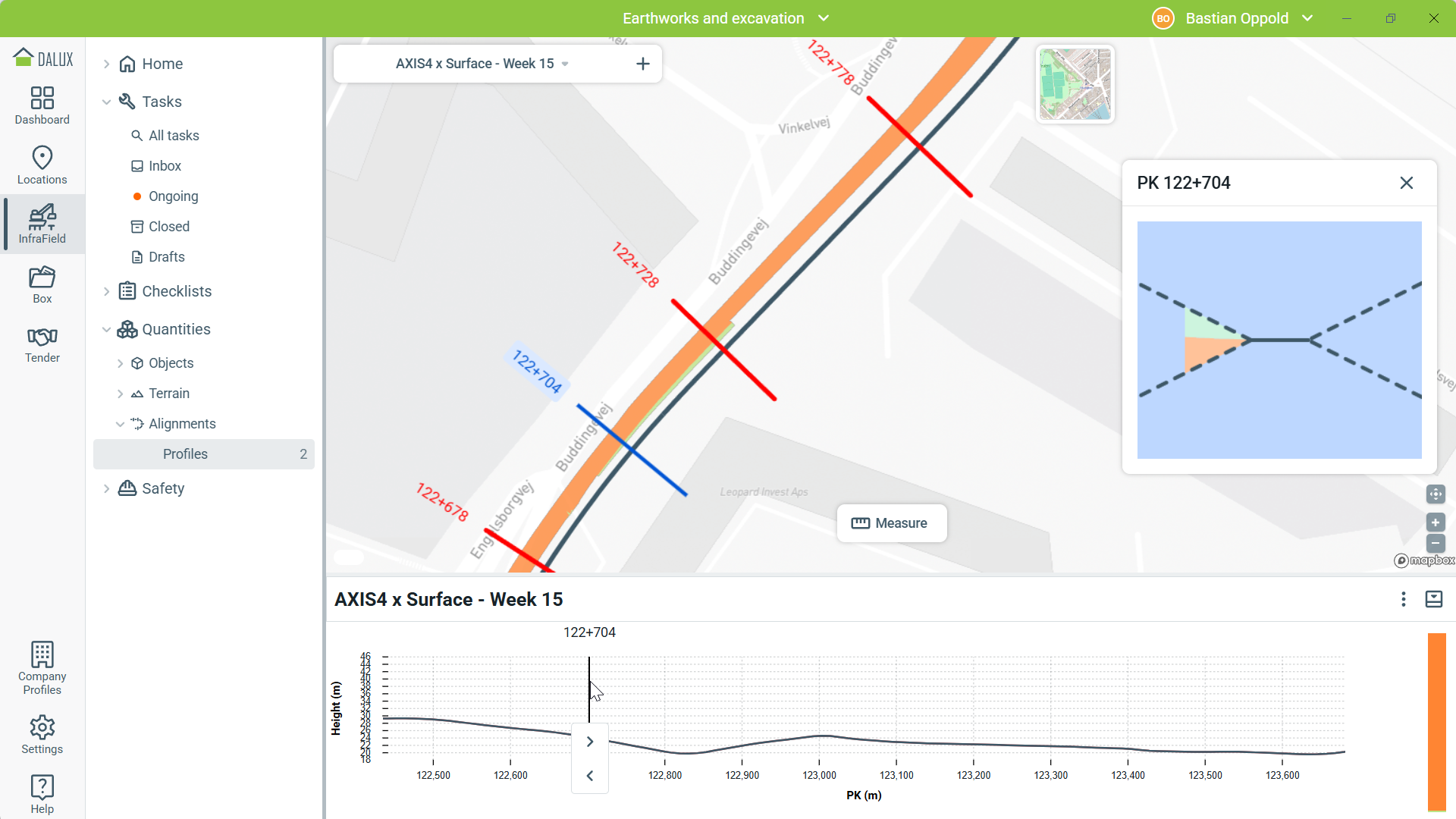

Das Profil visualisiert Cut und Fill entlang der Stationierung und kann Cut- oder Fill-Böschungen beinhalten, wodurch ein klarer Überblick entsteht, wo Aushub oder Aufschüttung erforderlich ist.

Dies unterstützt phasenorientierte Planung, Ressourcenallokation und Produktionsüberwachung entlang des Korridors.

Schritt-für-Schritt-Anleitungen zur Verwendung von Mengen finden Sie in diesem Artikel: So verwenden Sie Mengen in InfraField

Laufender Vergleich von Umgebung und Design

In InfraField können Sie regelmäßig neue Versionen von Geländemodellen aktualisieren und hochladen, sodass alle Bereiche die aktuellsten Baustellenbedingungen anzeigen. Mengen ermöglichen es Baustelleningenieuren, diese aktualisierten Geländemodelle kontinuierlich mit dem Design und den Formationsebenen zu vergleichen.

Dieser Vergleich ermöglicht es Teams, potenzielle Probleme frühzeitig zu erkennen, wie beispielsweise Abweichungen von den geplanten Ebenen oder Probleme mit den Formationsniveaus. Es ist besonders nützlich in wichtigen Bereichen wie Unterführungen und Brückenzufahrten, Übergangszonen zwischen Cut und Fill und an Stellen, an denen Entwässerungssysteme zusammenlaufen.

Frühe Sichtbarkeit macht rechtzeitige Anpassungen einfacher und hilft, zu verhindern, dass Fehler spätere Bauphasen beeinträchtigen.

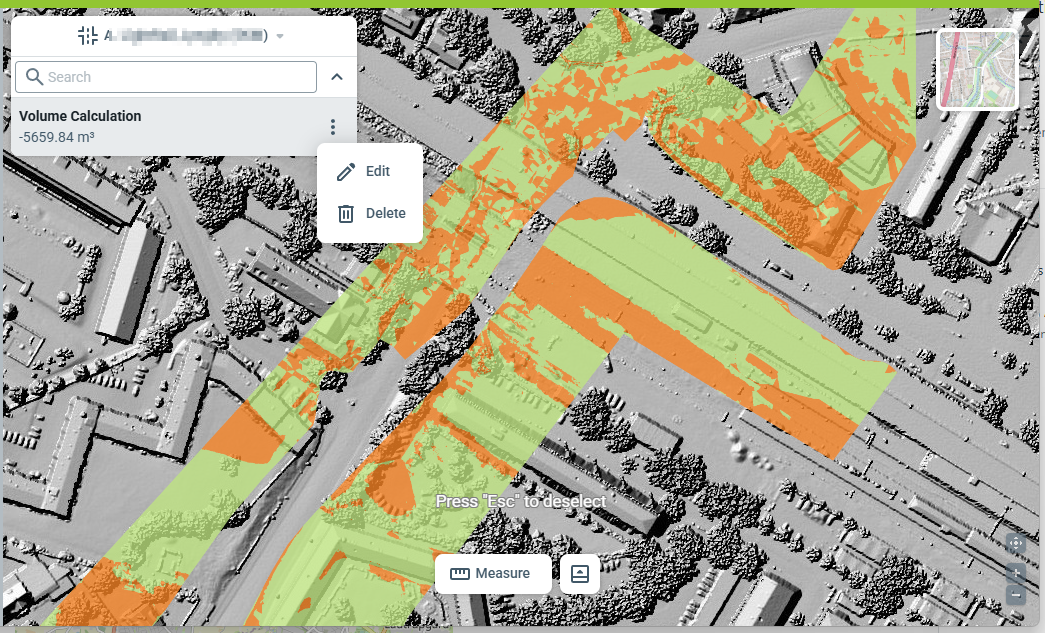

Mit jedem aktualisierten Geländemodell kann mit nur wenigen Klicks eine Oberfläche erstellt und sofort mit den Formationsebenen und Ausrichtungen verglichen werden, sodass Sie konsequent Cut-und-Fill-Berechnungen durchführen können, während das Projekt voranschreitet.

Durch das Aktualisieren der Geländemodelle erhalten Sie eine genaue digitale Aufzeichnung der Baustellenentwicklung, die dabei hilft, den Aushubfortschritt im Zeitverlauf zu verfolgen. Regelmäßige Aktualisierungen bieten außerdem bessere Einblicke in Maschinennutzung, Materialtransport und -verteilung und erleichtern das Erkennen von Abweichungen von den geplanten Formationsebenen oder erwarteten Volumina, bevor sie spätere Bauphasen beeinflussen.

Von statischen Schätzungen zu kontinuierlicher Mengenkontrolle

Dalux InfraField vereint Gelände- und Design-Daten in einer Plattform, wodurch es einfacher wird, genaue, aktuelle Cut-and-Fill-Berechnungen zu erhalten, die auf den laufenden Baustellenbedingungen basieren.

Dies kann bei einer besseren Planung der Erdarbeiten, der Ressourcenverwaltung und dem frühzeitigen Erkennen von Problemen helfen.

Die Vorteile der Verwendung von InfraField für die Planung der Erdarbeiten und das Cut-&-Fill-Management sind:

• Alle Umgebungs- und Designdaten an einem Standort zu haben, stellt sicher, dass Mengenberechnungen sowohl konsistent als auch genau sind
• Regelmäßige Aktualisierungen machen es möglich, Änderungen schnell zu bemerken und den Aushubfortschritt zu überwachen
• Genaue Volumen- und Profilinformationen helfen bei der Ressourcennutzung und Planung für jede Bauphase
