So verwenden Sie 360-Fotos in InfraField auf dem Desktop

Dieser Artikel zeigt, wie Sie 360-Fotos in InfraField nutzen können, um von überall visuelle Einblicke in die Baustelle zu erhalten. 360-Bilder ermöglichen es Ihnen, Aufnahmen verschiedener Zeitpunkte zu vergleichen und Anmerkungen direkt aus dem Bild zu erstellen.

360-Fotos in Bauwerken funktionieren genauso wie in Dalux Field. Erfahren Sie in diesem Artikel mehr darüber, wie Sie die Funktion in Bauwerken einrichten und verwenden: So verwenden Sie 360-Fotos

Beim Arbeiten mit 360-Fotos auf der Karte ermöglicht InfraField Ihnen, mehrere Bilder gleichzeitig hochzuladen und diese automatisch zu platzieren, wenn sie Geoinformationen enthalten.

Wenn Sie wissen möchten, wie Sie 360-Fotos auf dem Mobilgerät aufnehmen und anzeigen, lesen Sie diesen Artikel: So verwenden Sie 360-Fotos in InfraField auf dem Mobilgerät

Wie Sie einzelne Bilder zu Standorten hochladen

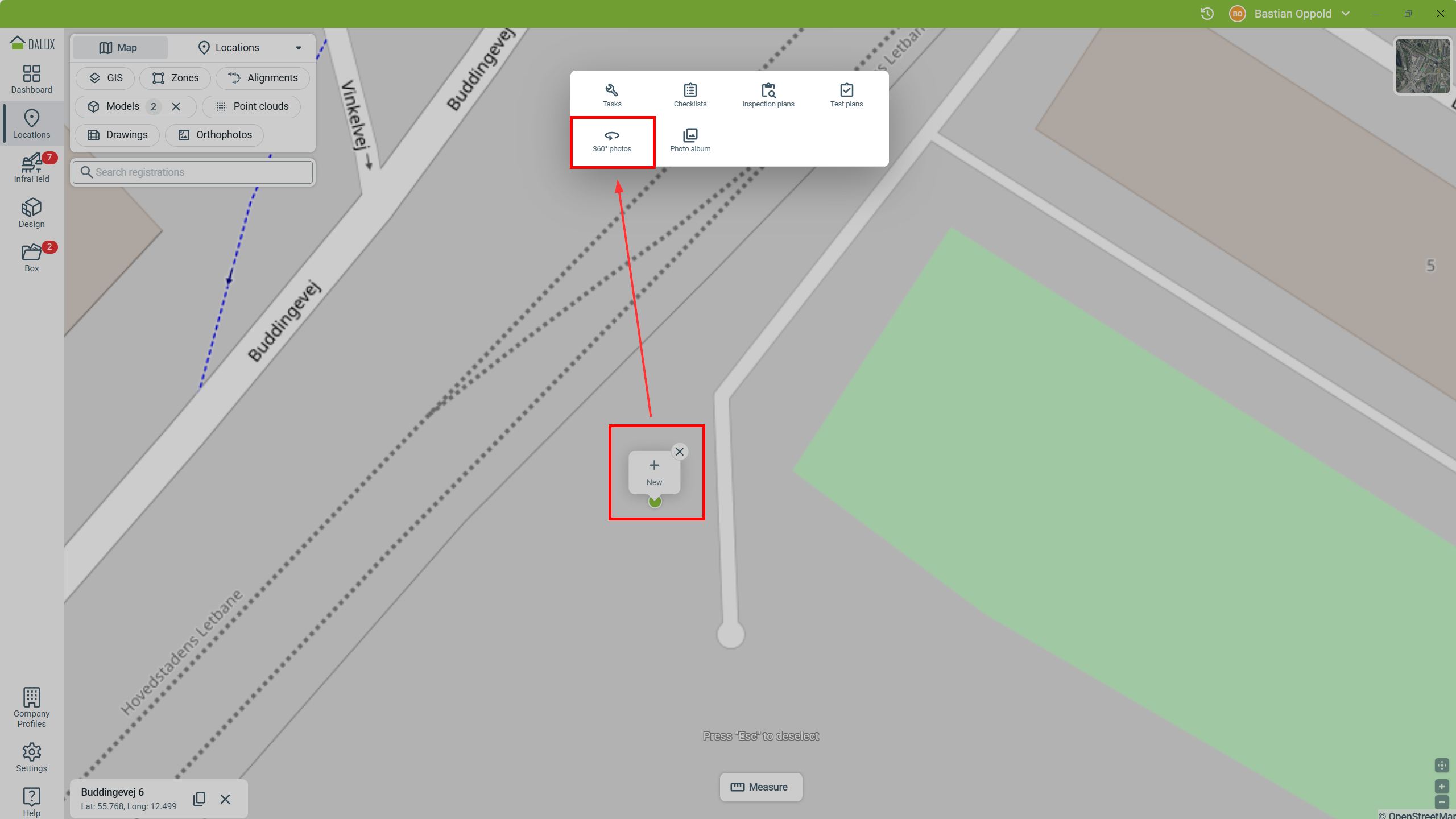

Um einzelne 360°-Bilder an einen bestimmten Standort hochzuladen, empfehlen wir, die folgende Seite aufzurufen:

StandorteNavigieren Sie zum Standort auf der Karte, in den Zeichnungen oder in der Draufsicht des BereichsTippen Sie auf den Standort des FotosNeu360-Fotos

Dadurch wird Ihr 360-Foto an diesem bestimmten Standort platziert.

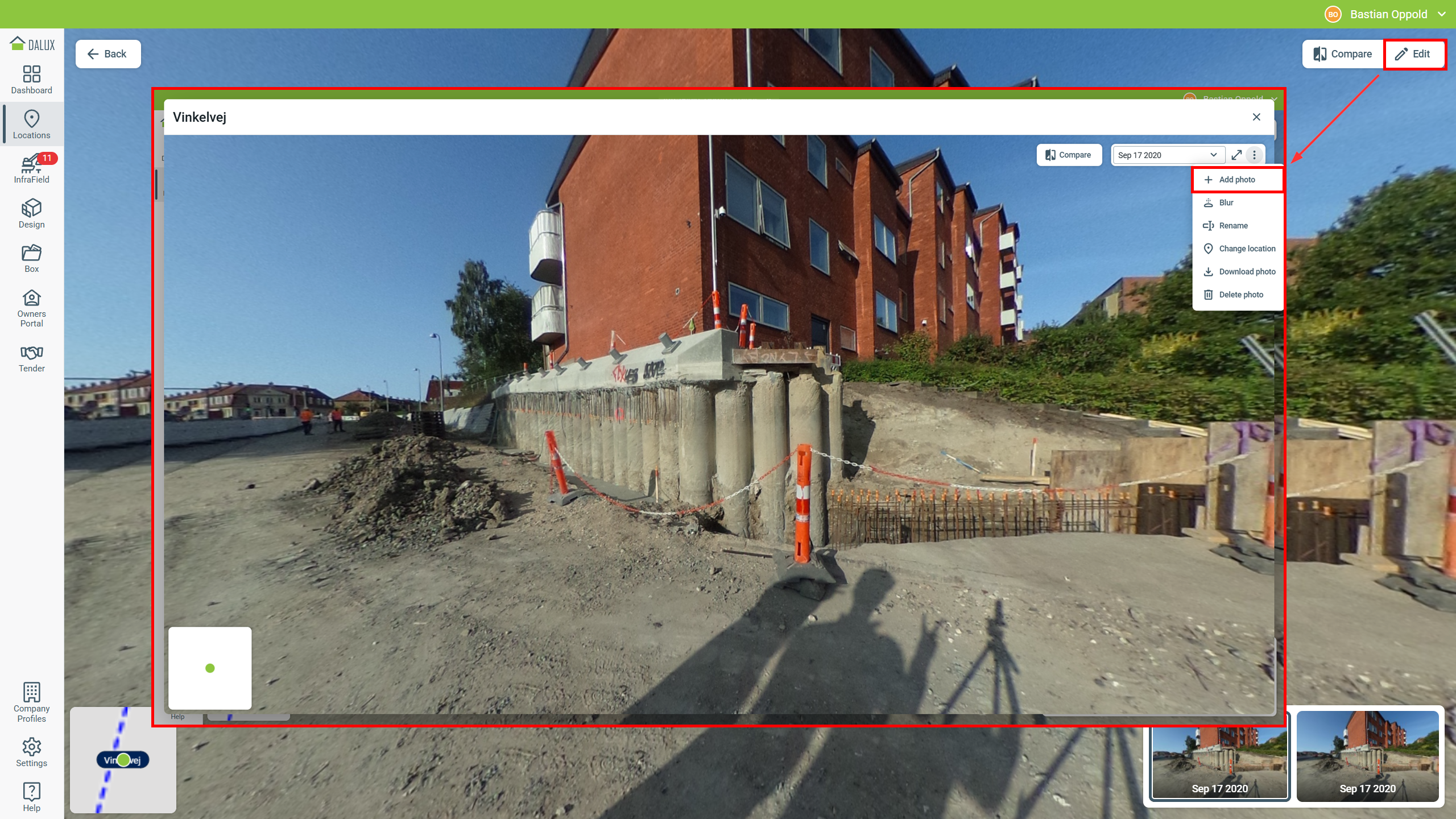

Sie können mehrere Versionen zum selben Bild hinzufügen, indem Sie Folgendes aufrufen:

StandorteNavigieren Sie zum Standort des FotosKlicken Sie auf das Foto, um es zu öffnenBearbeitenFoto hinzufügen

Das hochgeladene Bild wird als neue Version gespeichert, sodass Sie 360-Fotos auf dem Desktop vergleichen können.

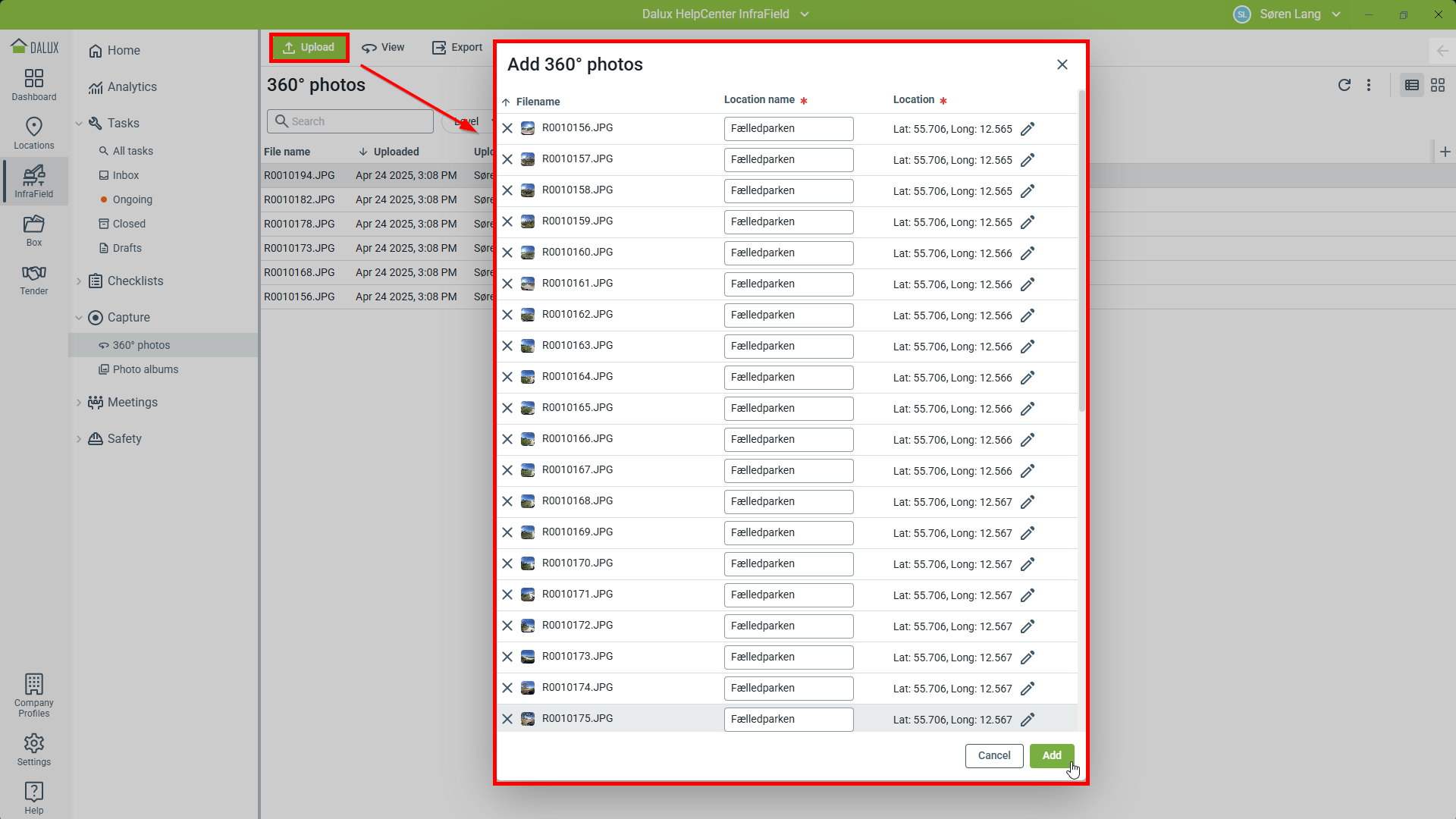

Mehrere Fotos mit Georeferenzierung hochladen

Sie können mehrere Bilder gleichzeitig hochladen und diese entweder manuell platzieren oder automatisch platzieren lassen, wenn sie Georeferenzierungsdaten enthalten. Dies wird folgendermaßen gemacht:

InfraFieldCapture360-FotosHochladen

Nachdem Sie alle Bilder von Ihrem PC ausgewählt haben, können Sie im neuen Dialog die Standorte all dieser Bilder hinzufügen.

Wenn Bilder ihre Georeferenz enthalten, wird die 'Verortung' automatisch ausgefüllt. Sie können dies vor dem Hochladen dennoch ändern.

Wie Sie 360-Fotos auf dem Desktop anzeigen und bearbeiten

Sie können 360-Fotos öffnen, indem Sie entweder

InfraFieldCapture360-FotosDoppelklicken Sie auf ein Foto, um es zu öffnen

oder

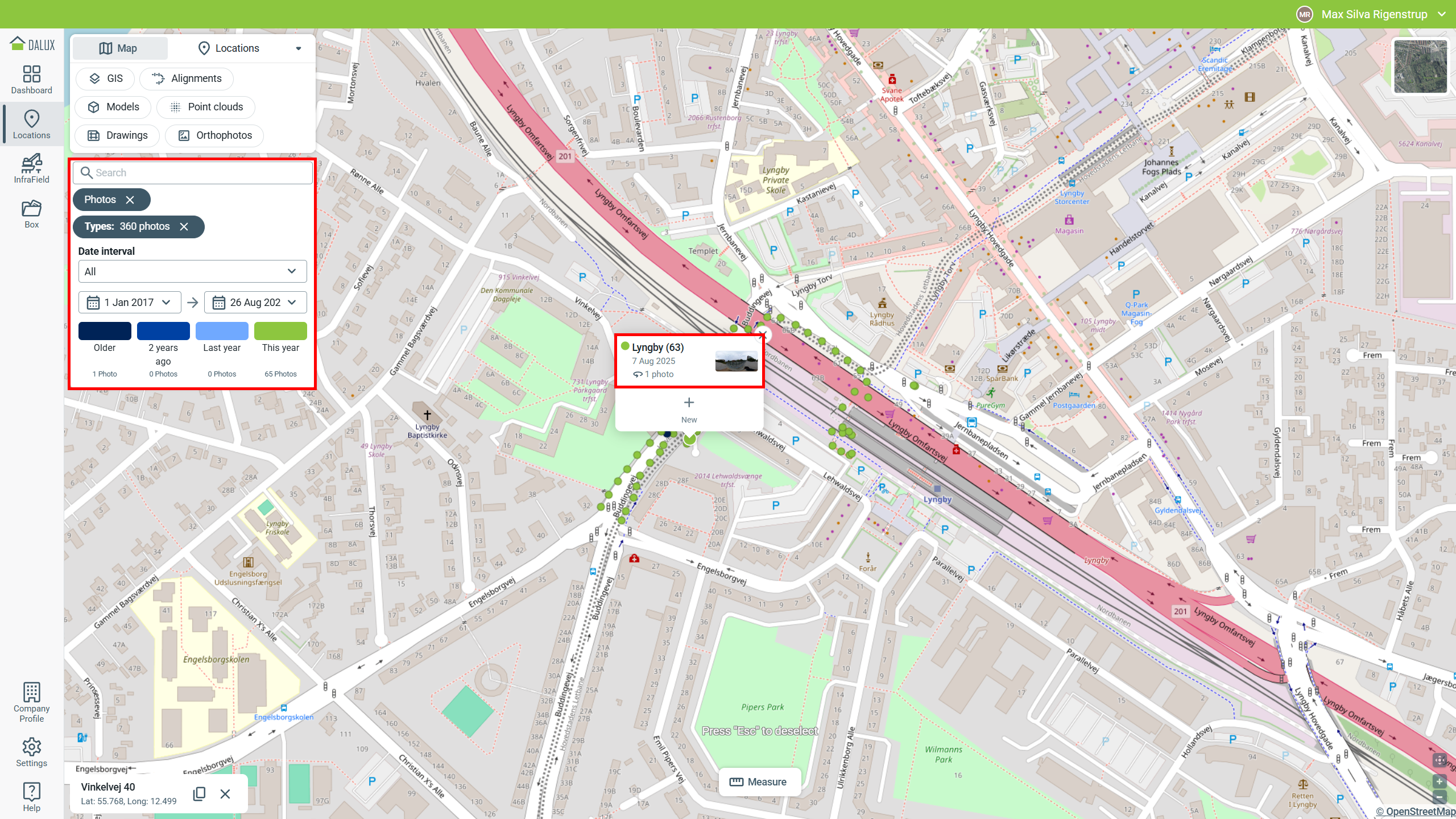

StandorteFiltern Sie nach 360-FotosNavigieren Sie zum Standort auf der Karte oder in den ZeichnungenKlicken Sie auf den Punkt des FotosWählen Sie das Foto aus der Liste aus

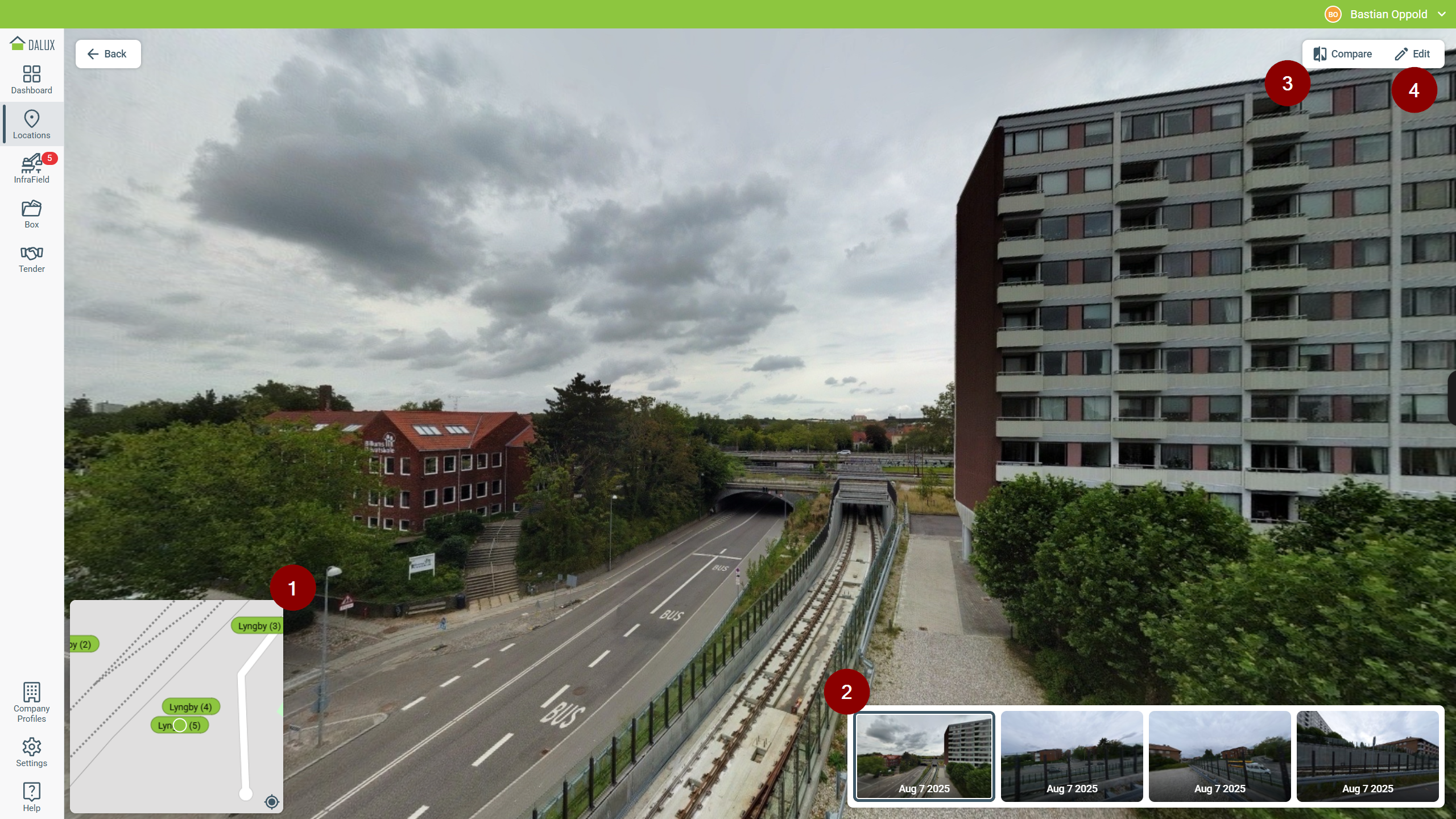

Ansichtsmodus

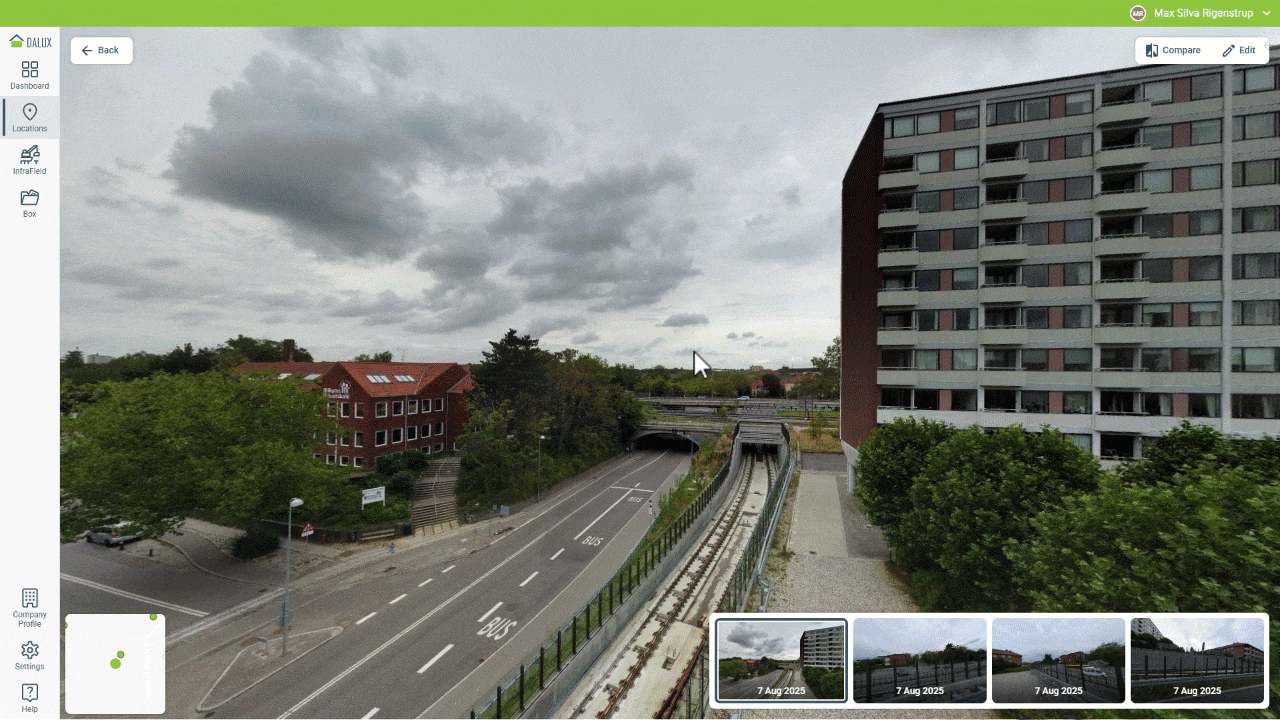

Wenn Sie das 360-Foto ansehen, können Sie die linke Maustaste gedrückt halten und ziehen, um das Bild zu drehen, und das Mausrad verwenden, um hinein- und herauszuzoomen.

1. Unten links sehen Sie eine Mini-Karte, die es Ihnen ermöglicht, den Standort auf der Karte oder in der Zeichnung zu sehen, an dem das Foto platziert ist.

2. Wenn das Bild auf der Karte oder in einem Bereich platziert ist, erhalten Sie eine Vorschau der umliegenden Bilder. Das macht es einfacher, bessere Blickwinkel bestimmter Objekte zu finden.

3. Vergleichen ermöglicht es Ihnen, das geöffnete Bild mit anderen Versionen dieses Bildes oder dem 3D-Modell zu vergleichen. Mehr dazu im folgenden Abschnitt.
4. Bearbeiten bringt Sie in den Bearbeitungsmodus.

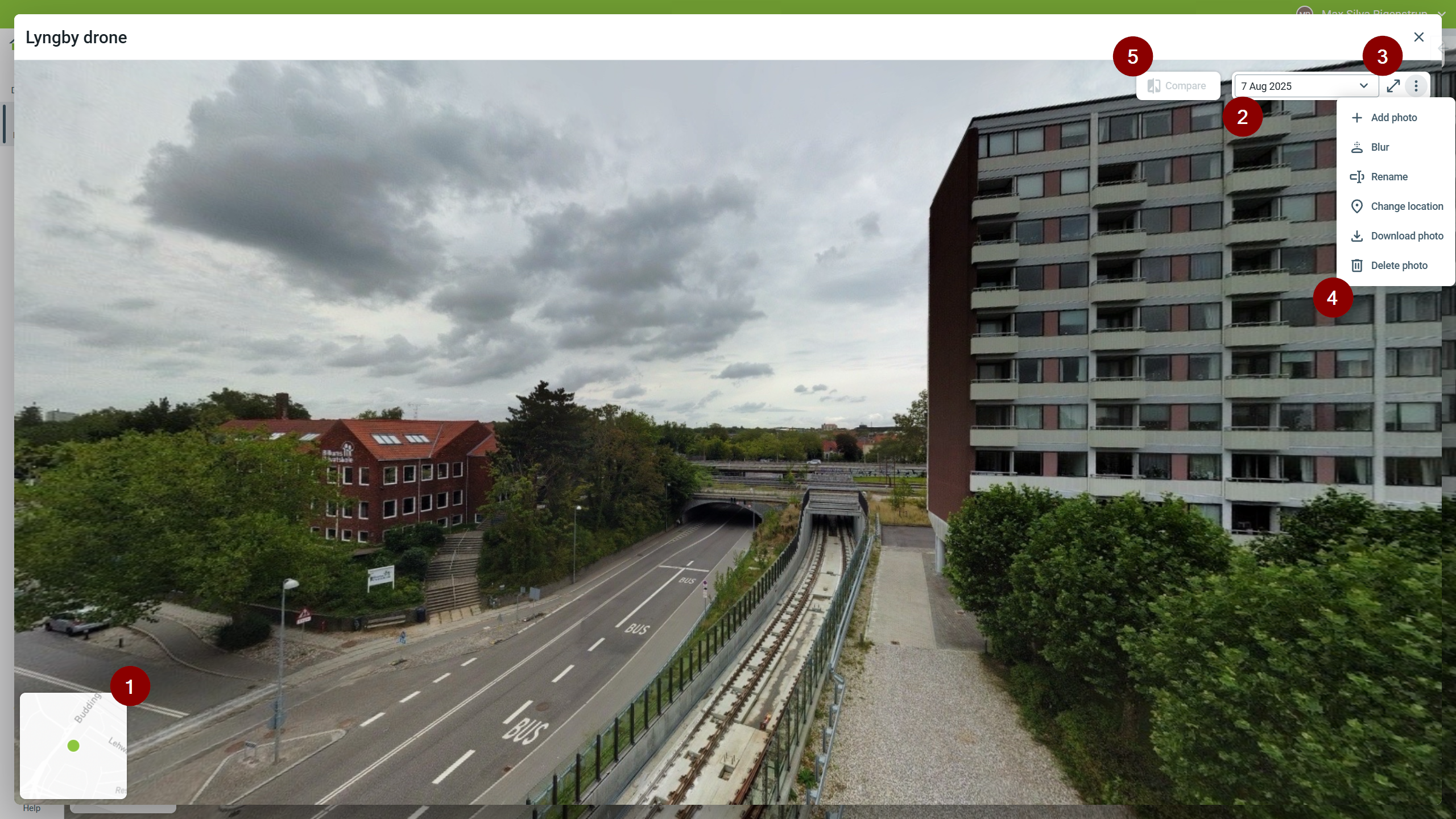

Bearbeitungsmodus

1. Die Mini-Karte ist auch im Bearbeitungsmodus verfügbar.

2.  Sie können die Datumsauswahl verwenden, um ein Bild am selben Standort zu öffnen, das an einem anderen Datum aufgenommen wurde.

3. blendet alle Menüelemente aus um in den Vollbildmodus zu gelangen.

4. Das Menü bietet Ihnen einige zusätzliche Funktionen, wie

   • Bild hinzufügen: Laden Sie eine neue Version dieses Bildes hoch, beispielsweise von einem anderen Datum.
   • Unschärfe: Verbergen Sie manuell sensible Teile des Bildes.
   • Umbenennen: Geben Sie dem Bild (und seinen Versionen) einen neuen Namen.
   • Standort ändern: Wählen Sie einen neuen Standort für das Bild (und seine Versionen).
   • Bild herunterladen: Laden Sie das Bild auf Ihr lokales Laufwerk herunter.
   • Bild löschen: Löschen Sie das ausgewählte Bild. Andere Versionen dieses Fotos sind weiterhin verfügbar.
5. Mit Vergleichen können Sie das Bild mit anderen Versionen dieses Bildes oder dem 3D-Modell vergleichen.

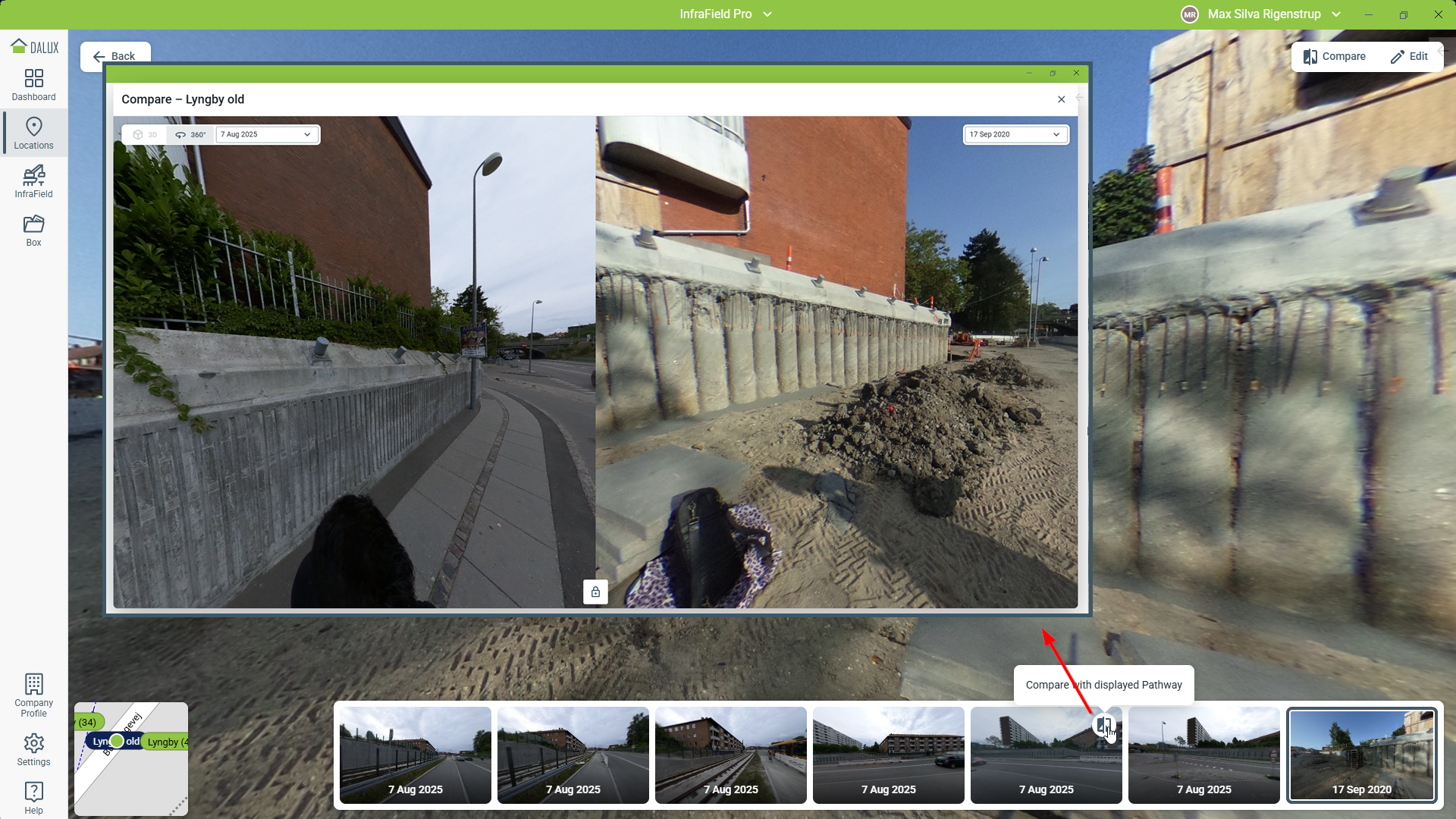

Zwei 360-Fotos vergleichen

Mit der Vergleichen-Funktion können Sie 360-Fotos derselben Registrierung nebeneinander ansehen. Mit der Datumsauswahl können Sie Bilder mit vorherigen Versionen vergleichen, um Änderungen im Projektverlauf zu verfolgen.

Sie sehen eine Vorschau der Bilder, die Sie vergleichen können.

Verwenden Sie die Datumsauswahl, um zwischen verschiedenen Versionen zu wechseln, damit Sie Änderungen im Verlauf des Projekts verfolgen können.

Standardmäßig können Sie beide Bilder einzeln navigieren. Klicken Sie auf die Schaltfläche, um beide Bilder miteinander zu verknüpfen, sodass Sie sie gleichzeitig bewegen können.

Alternativ können Sie die Vergleichen-Funktion direkt aus dem Vorschaubereich verwenden. Die Schaltfläche erscheint, wenn Sie mit der Maus über eine Miniaturansicht fahren.

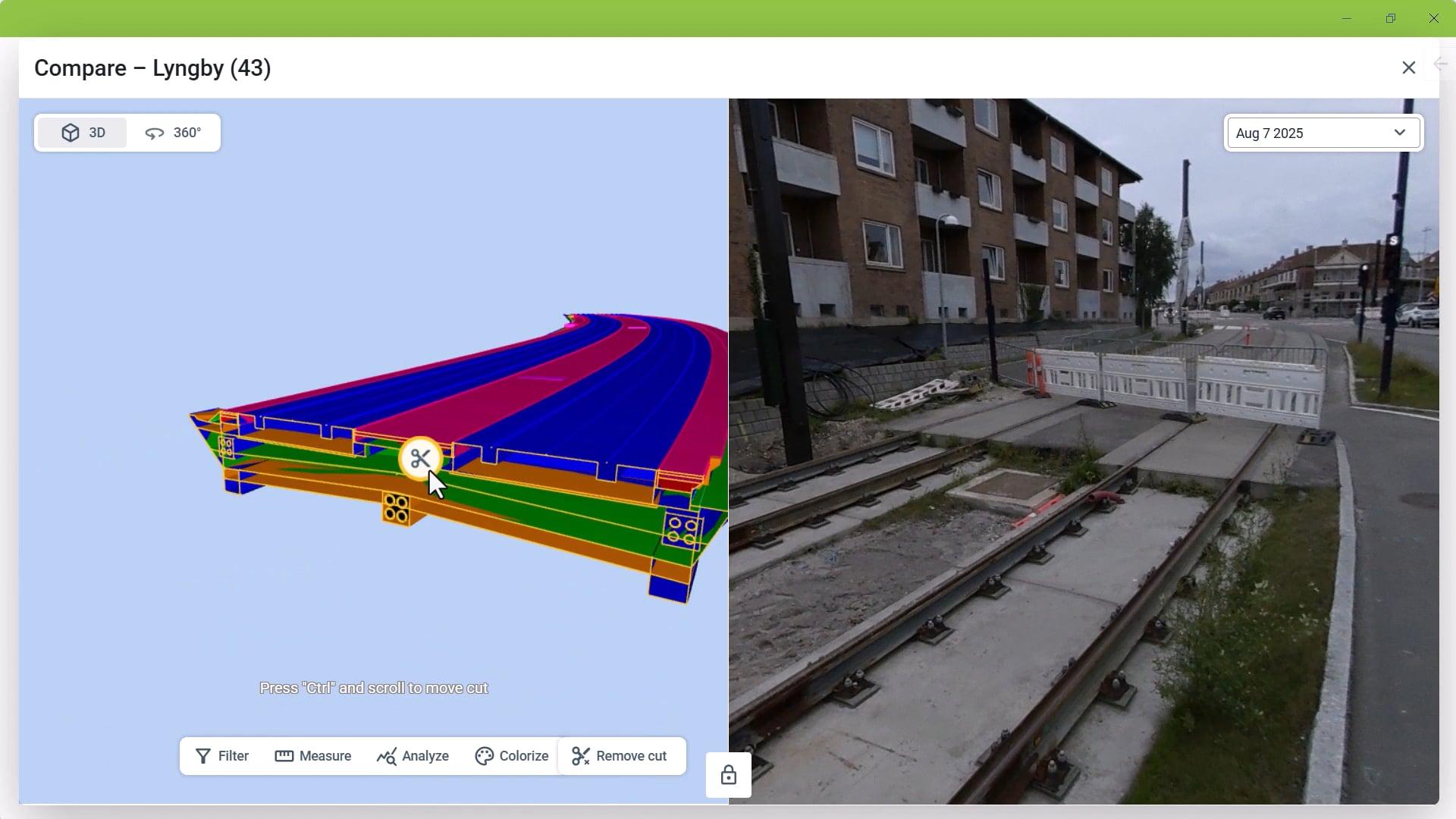

360-Fotos mit BIM vergleichen

Wenn das Bild in einem Bauwerk platziert ist, haben Sie die Möglichkeit, es mit dem 3D-Modell zu vergleichen.

Wenn das Bild auf der Karte oder in einem Bereich platziert ist, haben Sie die Möglichkeit, es mit Bildern zu vergleichen, die in der Nähe platziert sind, oder mit einem nahegelegenen 3D-Modell.

Wenn der Vergleichsmodus geöffnet ist, klicken Sie auf 3D.

Wie beim Vergleich zweier 360-Fotos kann die Ansicht synchronisiert und gesperrt werden. In der 3D-Ansicht haben Sie viele der gleichen Optionen wie in Standorten, z. B. das Erstellen von Schnitten, Messen und Filtern.
