Dalux InfraField ermöglicht Ihnen, GIS-Daten und LandXML-Dateien direkt auf den Projektkarten anzuzeigen und zu verwalten.
Dies integriert Design, Vermessung und reale Koordinaten in einer einzigen Ansicht und hilft Teams, sich in Infrastrukturprojekten zu orientieren und Anmerkungen hinzuzufügen.
Eine ausführliche Liste der unterstützten Formate finden Sie in diesem Artikel: Unterstützte Datenformate in InfraField
Benutzerrechte
Um GIS-Daten zu erstellen, zu löschen oder zu ändern, müssen Sie die Rolle des Projektadministrators haben oder Teil einer benutzerdefinierten Benutzergruppe mit der Berechtigung sein, Bereiche, Gebäude und Standorte anzuzeigen und zu bearbeiten.
GIS und LandXML
Stellen Sie sicher, dass das Koordinatensystem konfiguriert ist, bevor Sie Dateien hochladen, da alle hochgeladenen Dateien automatisch positioniert werden und nicht manuell angepasst werden können. Mehr erfahren Sie in diesem Artikel: Wie man Koordinatensysteme einrichtet

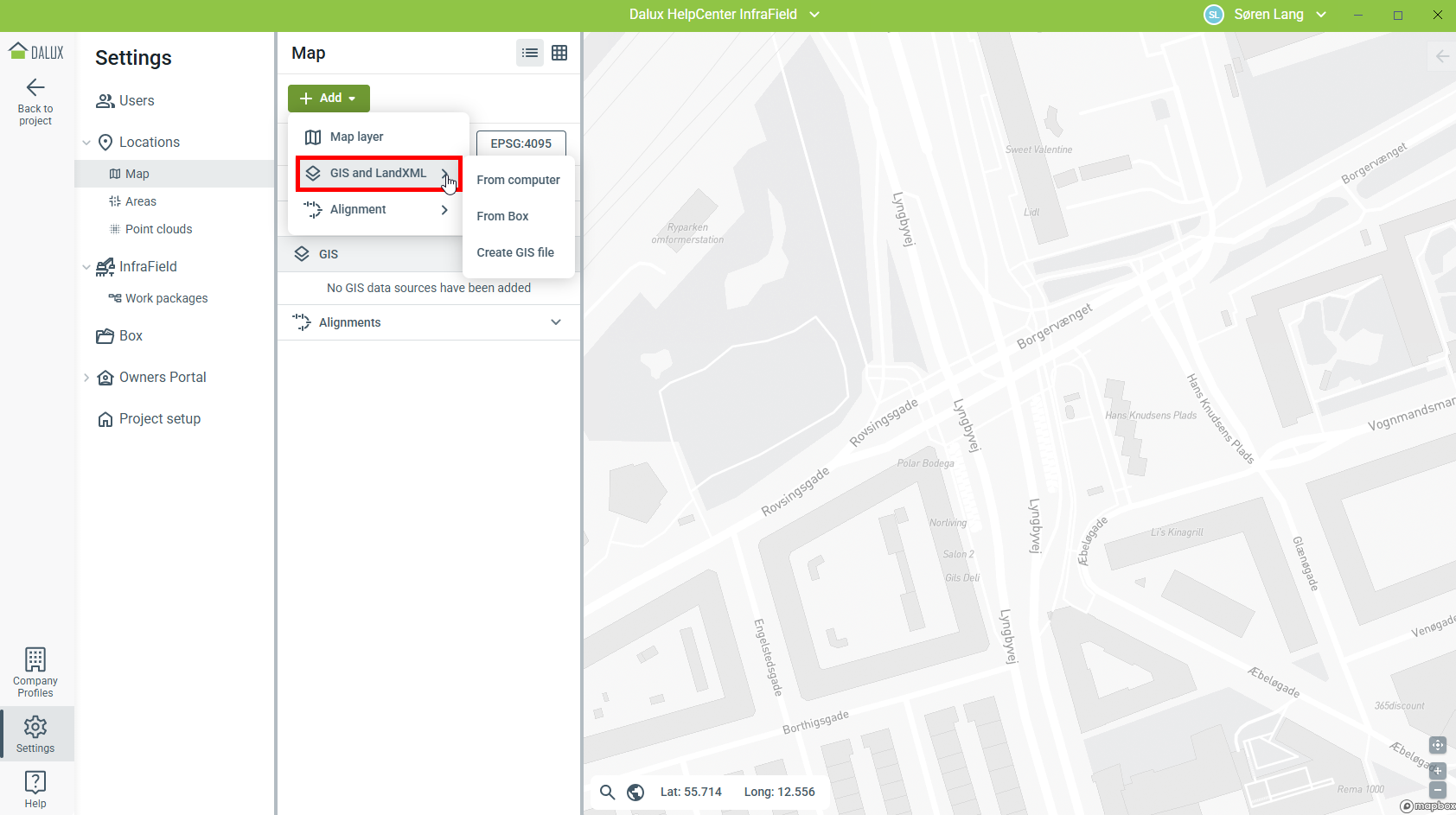

Um GIS- oder LandXML-Dateien in ein Projekt hochzuladen, gehen Sie zu
Einstellungen
Standorte
Karte
Hinzufügen
GIS und LandXML:
Sie können GIS-Daten von Ihrem Computer, aus Box oder durch direktes Erstellen von GIS-Daten in InfraField hinzufügen.
Unterstützte Formate sind: GML, KML, KMZ, LandXML und SHP (gezippt).
Vom Computer oder aus Box hochladen
Beim Hochladen von Dateien aus Box in einem Projekt mit mehreren Dateibereichen sind nur Dateien sichtbar, die für den Bereich Veröffentlichte Dateien freigegeben wurden, für Endbenutzer in Standorte. Dies gilt auch, wenn Sie eine Datei von Ihrem Computer hochladen und sie anschließend zu Box hinzufügen.

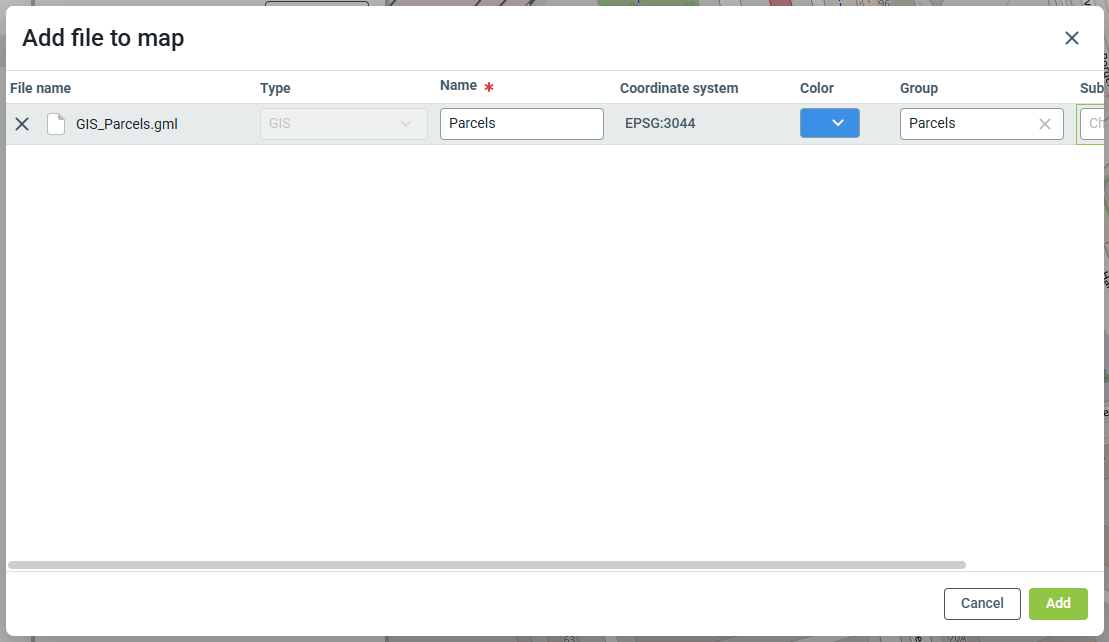

Beim Hinzufügen von GIS müssen Sie Informationen über die Datei ausfüllen.
Name: Der in Standorte angezeigte Name.
Koordinatensystem: Wenn die Datei ein Koordinatensystem enthält, wird es hier angezeigt. Wenn kein Koordinatensystem angezeigt wird, verwendet die Datei das Standardkoordinatensystem des Projekts.
Hinweis
Ändern Sie diesen Wert nicht; wenn das Koordinatensystem von dem im Projekt verwendeten abweicht, konvertiert Dalux die Koordinaten beim Hochladen der Datei.
Farbe: Dies legt die Standardfarbe für die GIS-Daten fest.
Gruppe: Dient zur Kategorisierung der GIS in Ordnern im Standorte-Modul.
Untergruppe: Dient zur Kategorisierung der GIS in Unterordnern im Standorte-Modul.
Die Dateien müssen verarbeitet werden, bevor sie dem Endbenutzer in Standorte angezeigt werden.

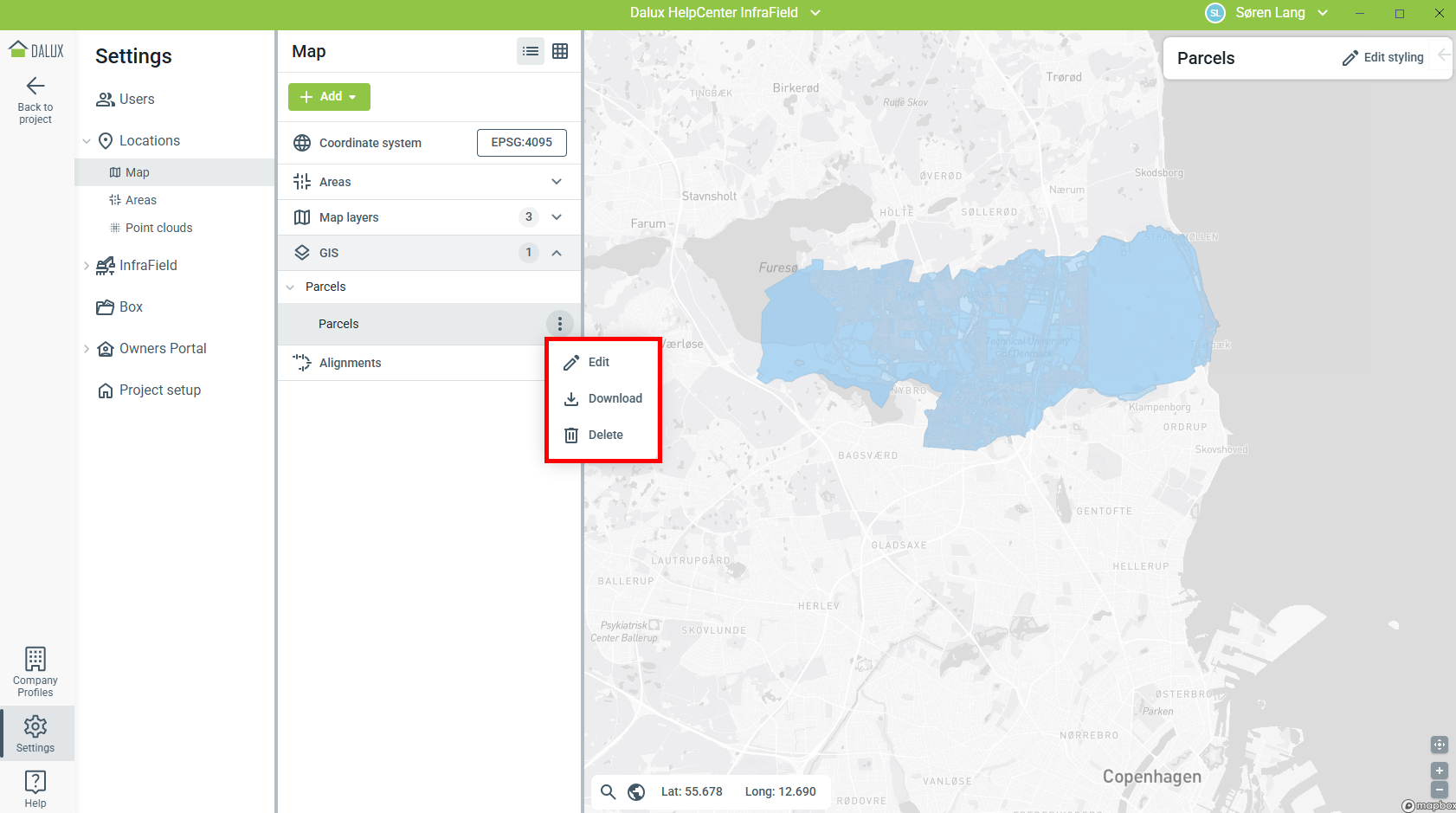

Klicken Sie auf
Bearbeiten
Herunterladen oder
Löschen der Datei.
Wenn Sie die Datei löschen, ohne sie zu Box hochzuladen, wird sie dauerhaft aus dem Projekt entfernt und kann nicht wiederhergestellt werden. Stellen Sie sicher, dass Sie alle notwendigen Daten herunterladen, bevor Sie mit dem Löschen fortfahren.

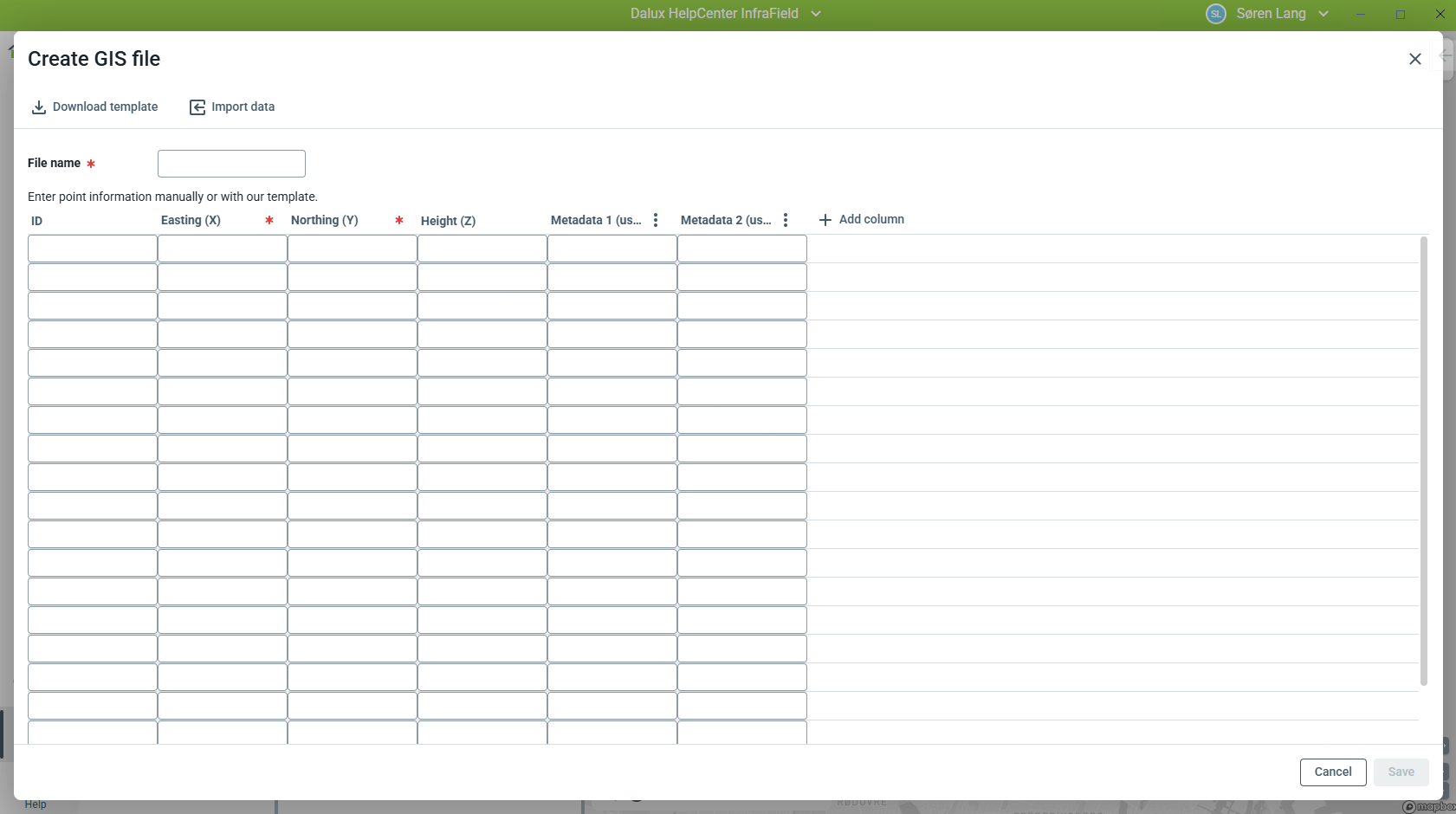

GIS-Datei erstellen
Diese Option ermöglicht es Ihnen, GIS-Daten aus einer Text- oder CSV-Datei zu erzeugen.
Sie können entweder Daten direkt im Fenster eingeben oder die Vorlage lokal herunterladen, mit Informationen füllen und die Daten importieren.
Dies ermöglicht es Ihnen, Punktdaten direkt in Dalux zu erstellen, die wie alle anderen GIS-Dateien behandelt werden.
Derzeit werden nur Punkte unterstützt.

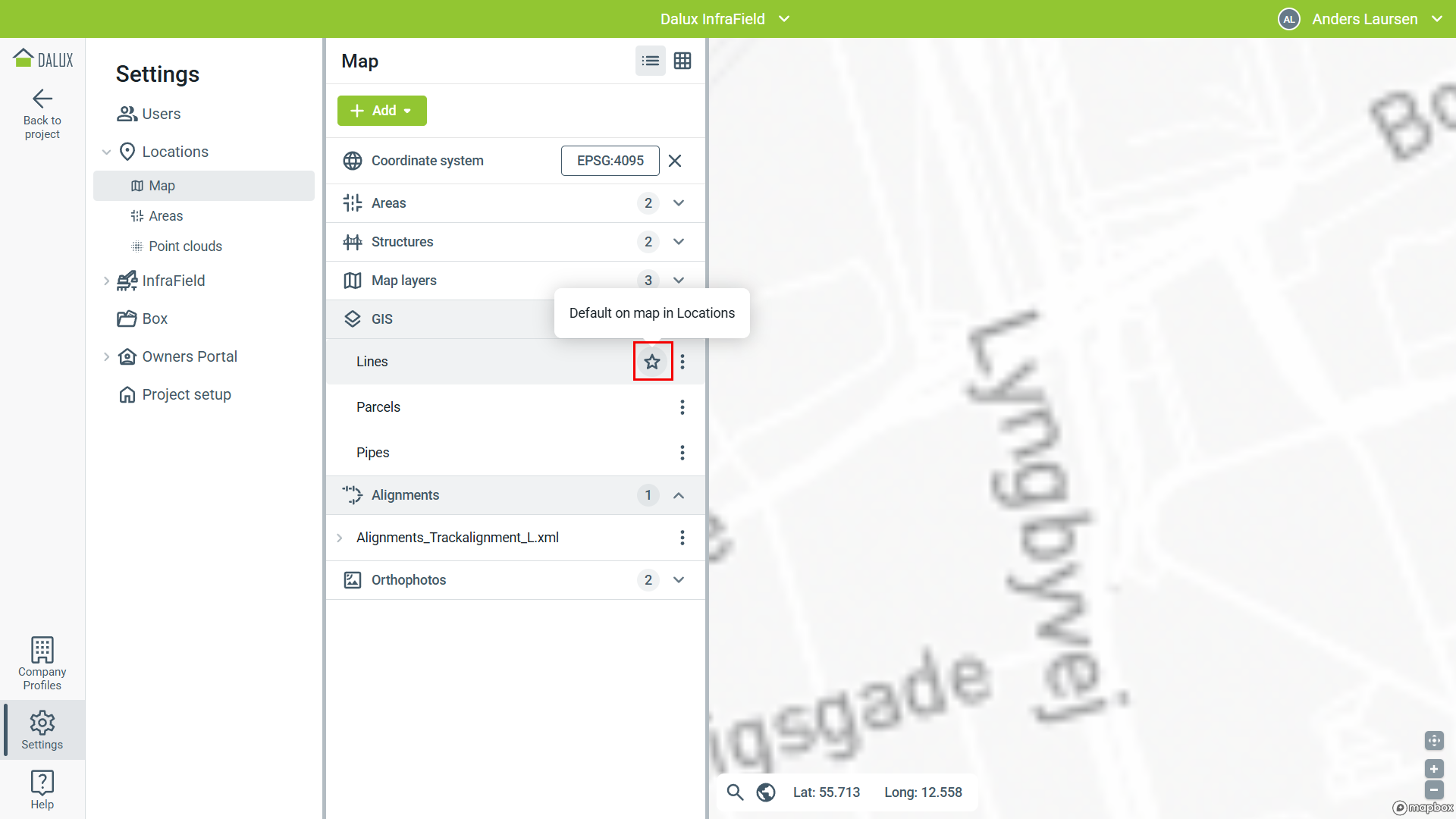

Standardmäßig aktiviert
Eine GIS- oder LandXML-Datei kann standardmäßig für alle Benutzer sichtbar eingestellt werden.
Wählen Sie den Stern neben dem Dateinamen, um dies zu aktivieren, und die Daten werden automatisch angezeigt, wenn Benutzer die Kartenansicht öffnen.

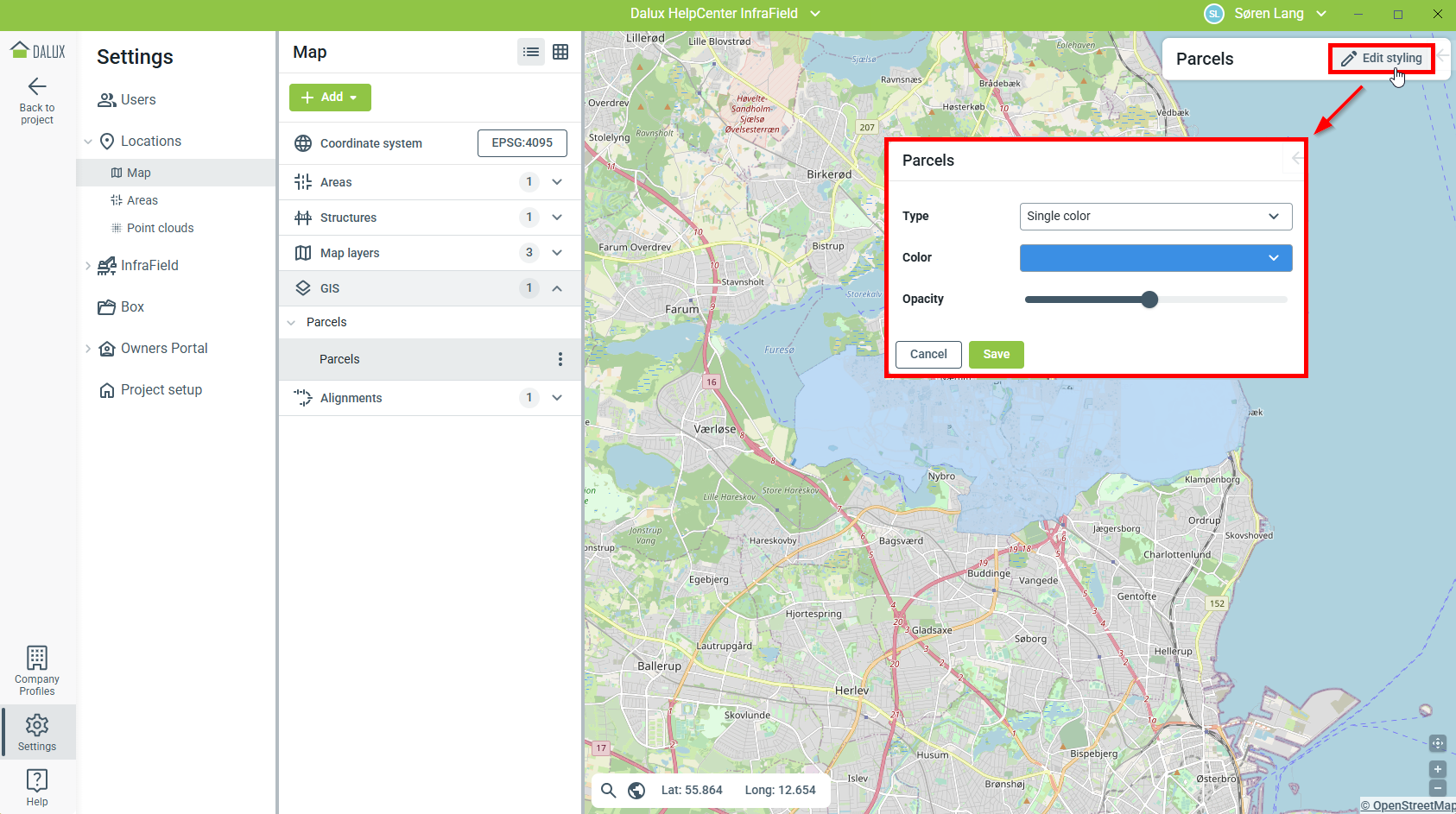

GIS-Styling
Nachdem eine GIS-Datei hinzugefügt wurde, können Sie deren Styling und Erscheinungsbild für Endbenutzer anpassen.
Beim Stylen von GIS-Elementen können Sie je nach in der GIS-Datei vorhandenen Geometrietypen zwischen Linien, Punkten oder Polygonen wählen.
Beachten Sie, dass jegliches Styling nur die derzeit ausgewählte Datei betrifft.
Linien können nach Farbe, Linientyp und Breite gestylt werden, die je nach ausgewähltem Typ variieren können (siehe unten). Die Deckkraft wird einheitlich auf alle Linien angewendet, unabhängig vom Typ.
Punkte können nach Farbe, Symbol und Größe gestylt werden, die ebenfalls je nach Typ variieren können.
Die Deckkraft wird gleichmäßig auf alle Punkte angewendet, unabhängig vom Typ.
Beschriftungen können optional basierend auf einer gewählten Eigenschaft angezeigt werden.
Polygone können nach Farbe gestylt werden, die je nach Typ variieren kann.
Die Deckkraft wird einheitlich auf alle Polygone angewendet, unabhängig vom Typ.
Typ
Sie können einen von drei Typen auswählen: Einzelfarbe, Kategorisiert oder Graduiert, die bestimmen, wie die Daten den Benutzern angezeigt werden.
Die Deckkraft und Beschriftungen werden durch diese Auswahl nicht beeinflusst und werden konsistent angewendet.

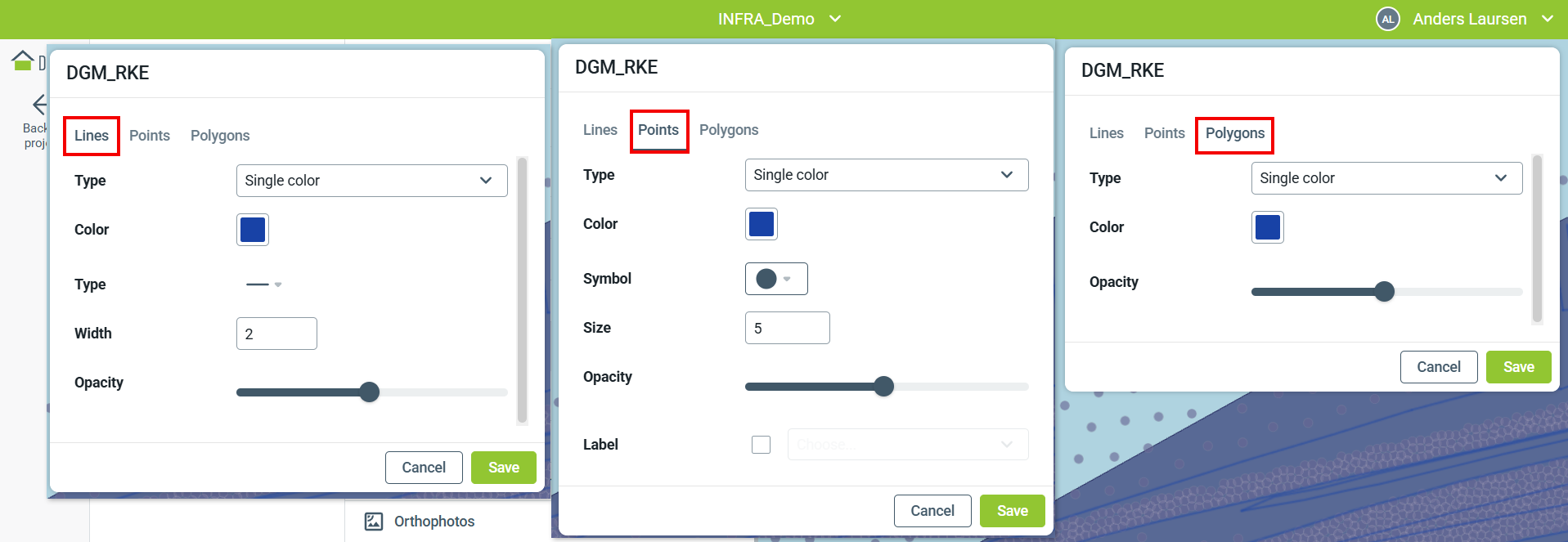

Einzelfarbe:
Alle Elemente haben dasselbe Erscheinungsbild.

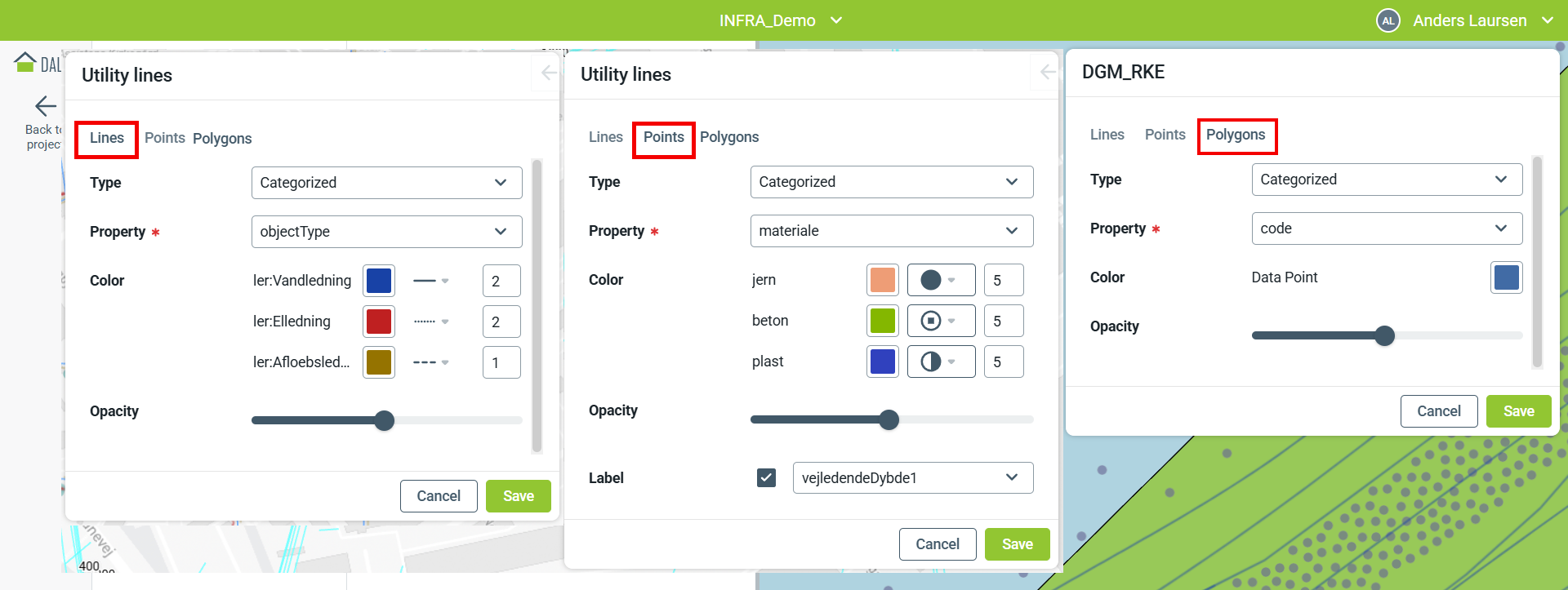

Kategorisiert
Das Erscheinungsbild der Elemente basiert auf einem Eigenschaftswert aus der GIS-Datei. Jede Eigenschaft kann ihre eigene Farbe, ihren eigenen Typ/Symbol und ihre eigene Dicke/Größe haben.

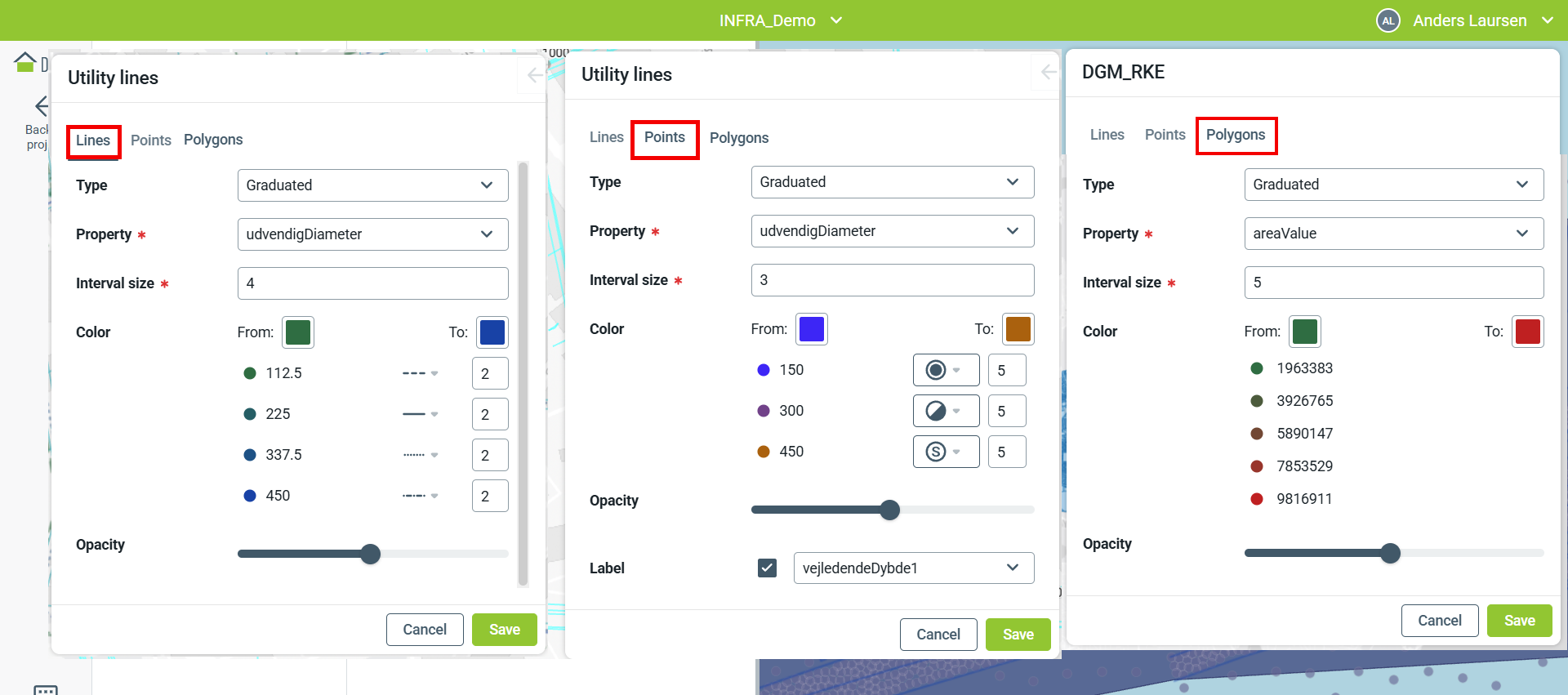

Graduiert
Das Erscheinungsbild der Elemente basiert auf einem Eigenschaftswert aus der GIS-Datei innerhalb eines benutzerdefinierten Intervalls.
Die 'Intervallgröße' bestimmt die Anzahl der Kategorien und die Wertebereiche.
Die 'Von'-Farbe wird auf den niedrigsten Wert angewendet und die 'Bis'-Farbe auf den höchsten.
Die Farben für die dazwischenliegenden Intervalle bilden einen Verlauf, wobei jedes Intervall seinen eigenen Typ/Symbol und seine eigene Stärke/Größe hat.
Mehr erfahren
Wenn Sie mehr darüber erfahren möchten, wie Sie die Karte in InfraField verwenden, lesen Sie diese Artikel:
