So richten Sie Alignments in InfraField ein

Alignments sind ein wesentlicher Bestandteil linearer Infrastrukturprojekte, wie z. B. Eisenbahnen oder Straßen.

In Dalux können sie verwendet werden, um Stationsangaben hinzuzufügen, ausgerichtete Zone-Abschnitte zu erstellen, Mengen zu berechnen und vieles mehr.

Alignments können als LandXML-Datei oder als Teil einer IFC-Datei hochgeladen werden.

Weitere Informationen zu unterstützten Formaten finden Sie in diesem Artikel: Unterstützte Datenformate in InfraField

Ausrichtungsdateien hochladen

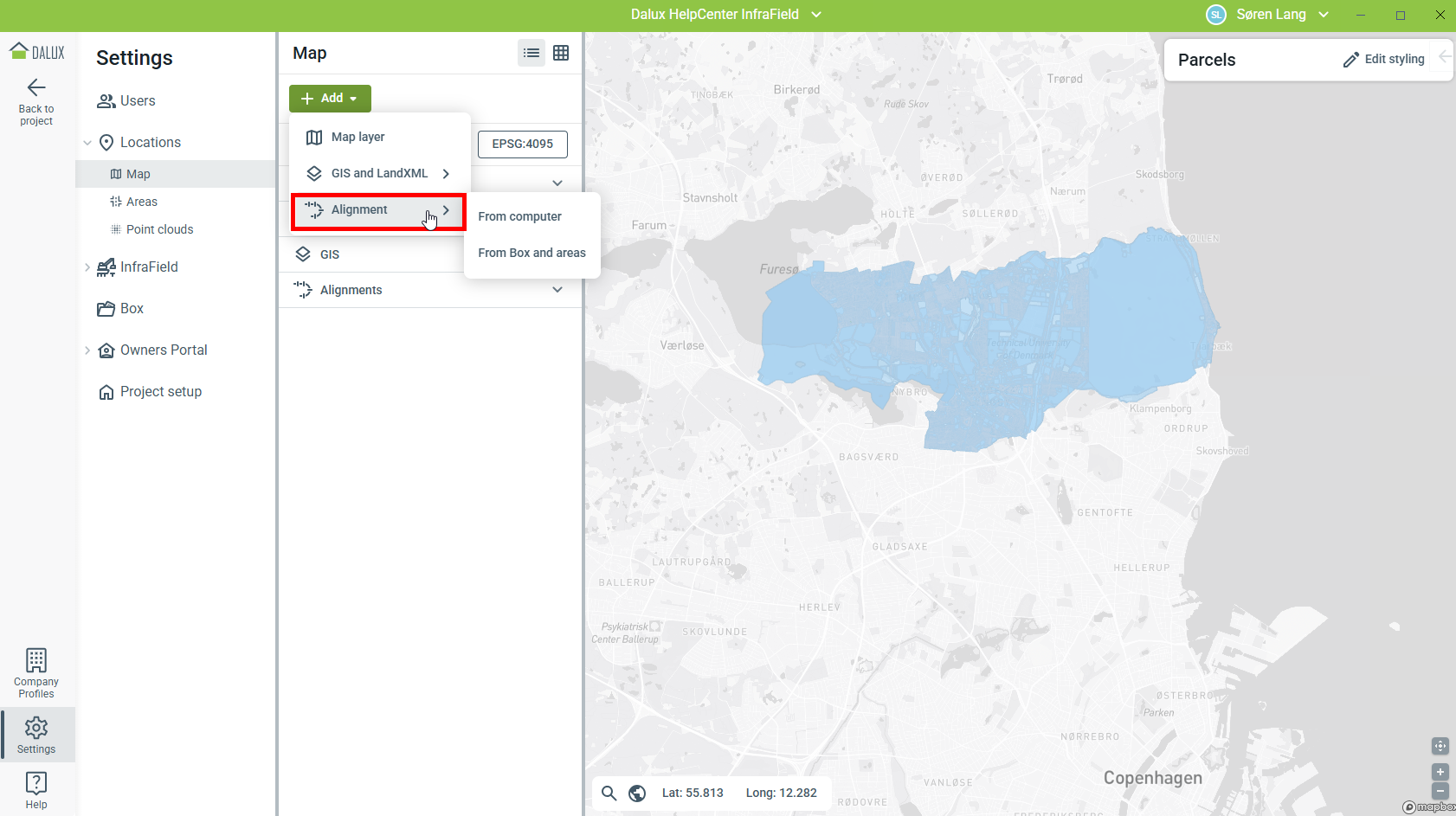

Um eine neue Ausrichtungsdatei zu Standorte hinzuzufügen, gehen Sie zu:

Einstellung Standorte Karte Hinzufügen Ausrichtung.

Wählen Sie eine Datei aus einem Ordner in Dalux Box oder wählen Sie, eine Ausrichtungsdatei von Ihrem Computer hochzuladen.

Alignments können auch aus IFC-Dateien hinzugefügt werden, die Bereichen hinzugefügt wurden, wenn sie Alignments-Daten enthalten. Diese IFC-Dateien werden zusammen mit Dateien aus Dalux Box angezeigt, sodass Sie alle relevanten Dateien auf einmal auswählen können.

Wenn Alignment-Dateien oder IFC-Dateien mehrere Alignments enthalten, können diese alle auf einmal importiert werden.

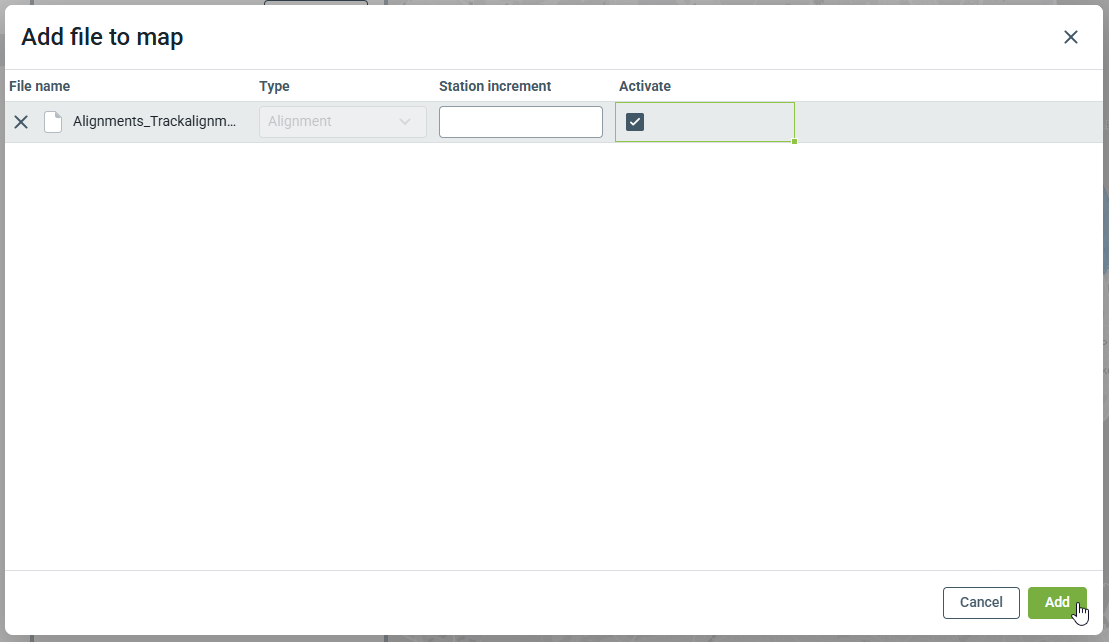

Stationsabstände: Basierend auf der Geometrie der Ausrichtung können Sie Intervalle hinzufügen, um die Ausrichtung auf der Karte und in der 3D-Ansicht zu beschriften. Das verbessert die Navigation und ermöglicht es Ihnen, Querschnitte einfacher zu erstellen.

Geben Sie die gewünschten Intervalle als Zahl ein (mindestens 5), und Dalux erstellt diese Intervalle in Metern.

Aktivieren: Aktivieren Sie dieses Kontrollkästchen, um diese Alignments zu aktivieren und in Standorte sichtbar zu machen.

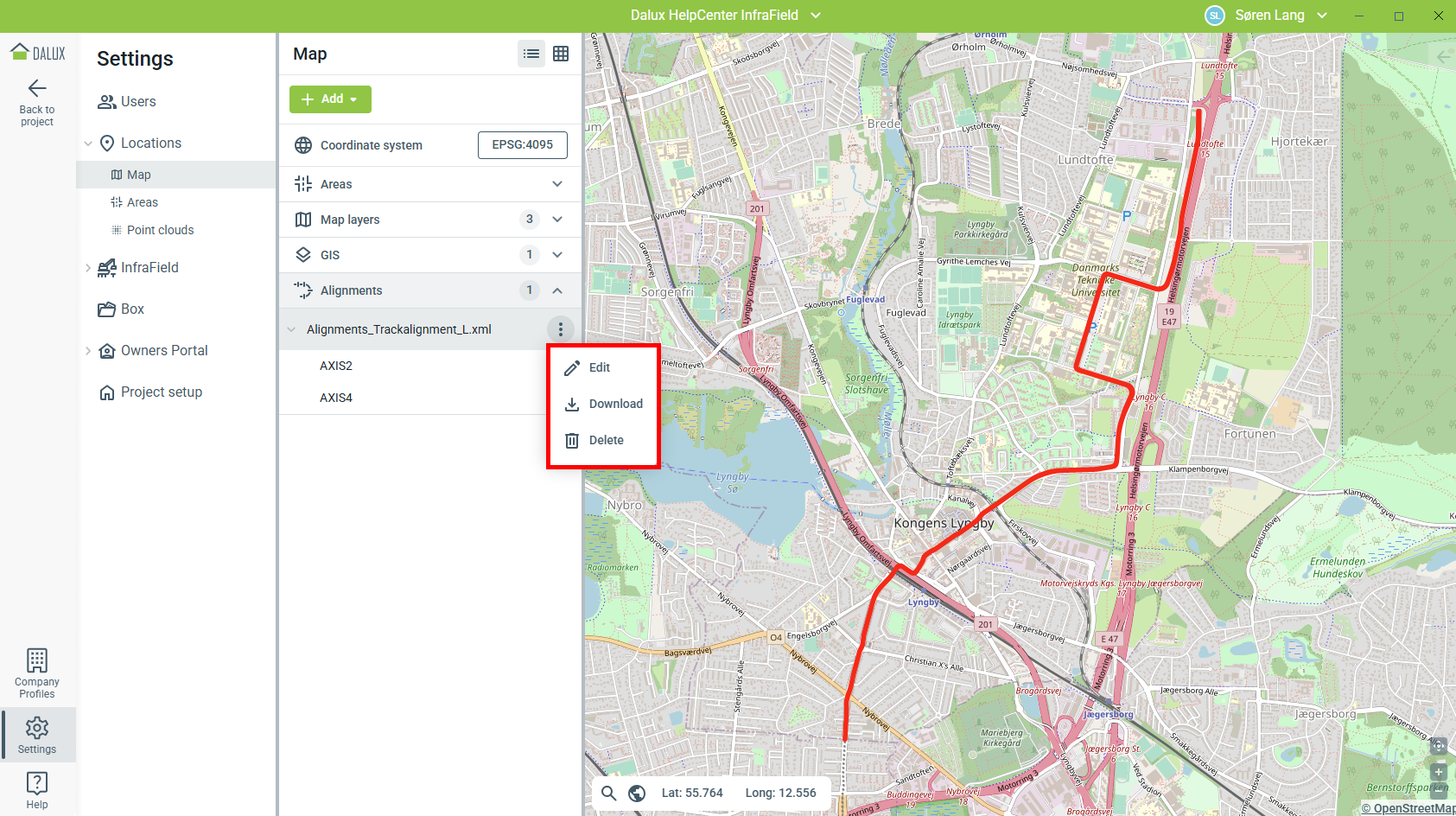

Die Dateien werden in den Karte-Einstellungen angezeigt, und jede Ausrichtung aus der Datei wird unten angezeigt.

Verwenden Sie das Symbol, um die Datei zu Bearbeiten, Herunterladen oder Löschen.

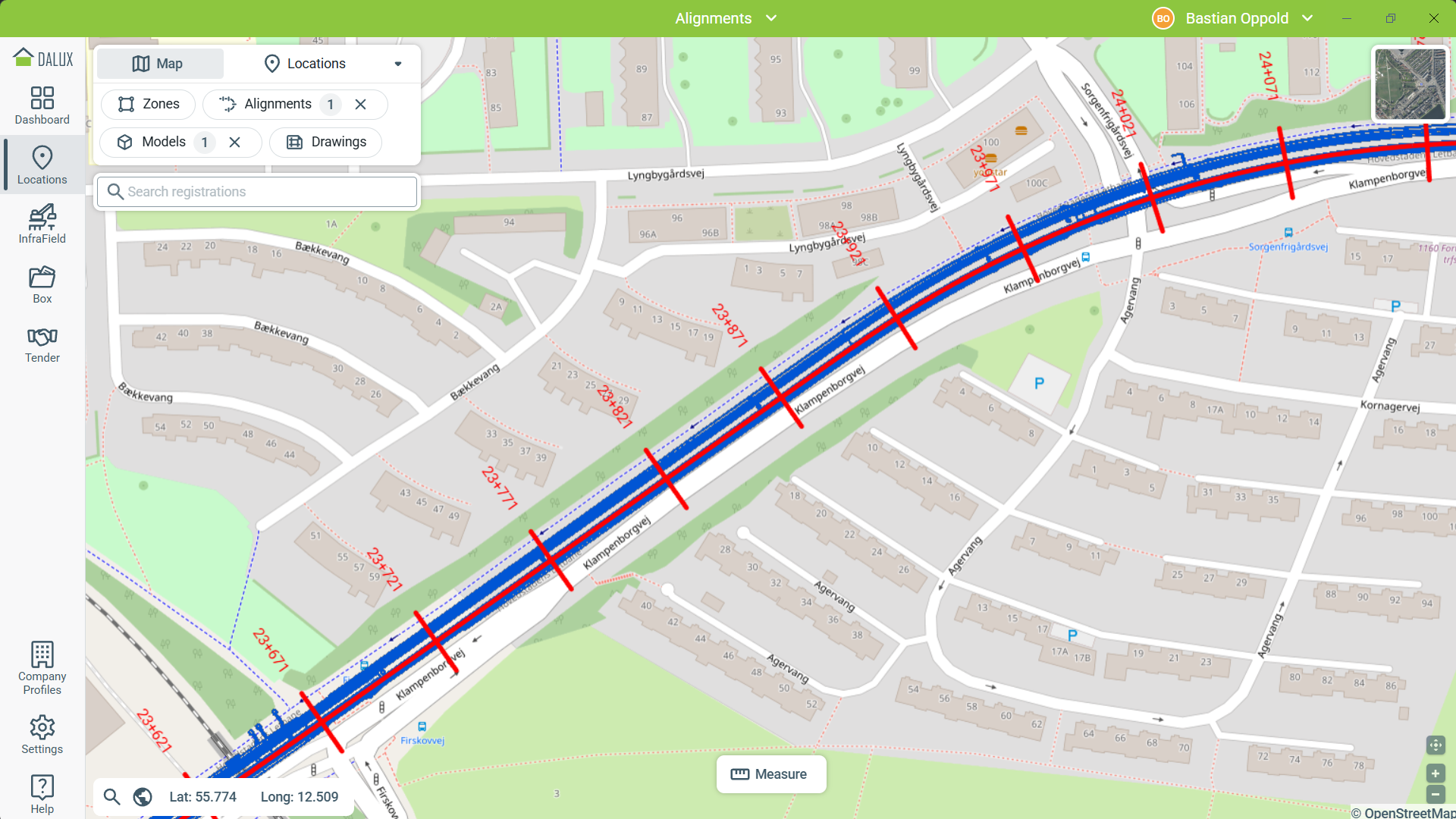

Nachdem Sie Alignments erfolgreich zu Ihren Standorten hochgeladen haben, stehen sie Benutzern zum Navigieren und Erstellen von Querschnitten zur Verfügung, und Sie können sie verwenden, um Zonen zu erstellen oder Mengen zu berechnen.
