So richten Sie Bereiche und Bauwerke ein

In diesem Artikel erfahren Sie, wie Sie Bereiche und Bauwerke in InfraField einrichten.

Groß angelegte Infrastrukturprojekte bestehen typischerweise aus linearen Korridoren wie Straßen oder Eisenbahnachsen, kombiniert mit festen Bauwerken entlang des Korridors wie Stationen, technischen Gebäuden, Brücken oder Zugangsschächten.

Obwohl diese Elemente ähnliche Datentypen (Modelle, Gelände und Zeichnungen) enthalten können, sind sie in Dalux InfraField unterschiedlich strukturiert und werden unterschiedlich navigiert.

Lineare Elemente sollten als Bereiche konfiguriert werden, während gebäudeähnliche oder feste Strukturelemente als Bauwerke konfiguriert werden sollten. Dieser Artikel erklärt die Unterschiede und wie Sie sie korrekt einrichten.

Bereiche

Bereiche werden zur Organisation linearer Infrastrukturprojekte verwendet. Ein Bereich stellt einen zusammenhängenden geografischen Umfang dar, wie z. B. eine Straße oder eine Eisenbahnausrichtung.

Bereiche:

• Nicht Ebenen enthalten
• Kann sich über bis zu 50 km erstrecken
• Unterstützen Geländemodelle, Designmodelle und kartierte Zeichnungen
• Können mithilfe von Ausrichtungen segmentiert werden

Bereiche werden in der Kartenansicht angezeigt, wenn mindestens eine BIM-Datei mit Koordinaten hochgeladen wurde.

Sie können mehr über unterstützte Formate in diesem Artikel lesen: Unterstützte Datenformate in InfraField.

Neuen Bereich erstellen

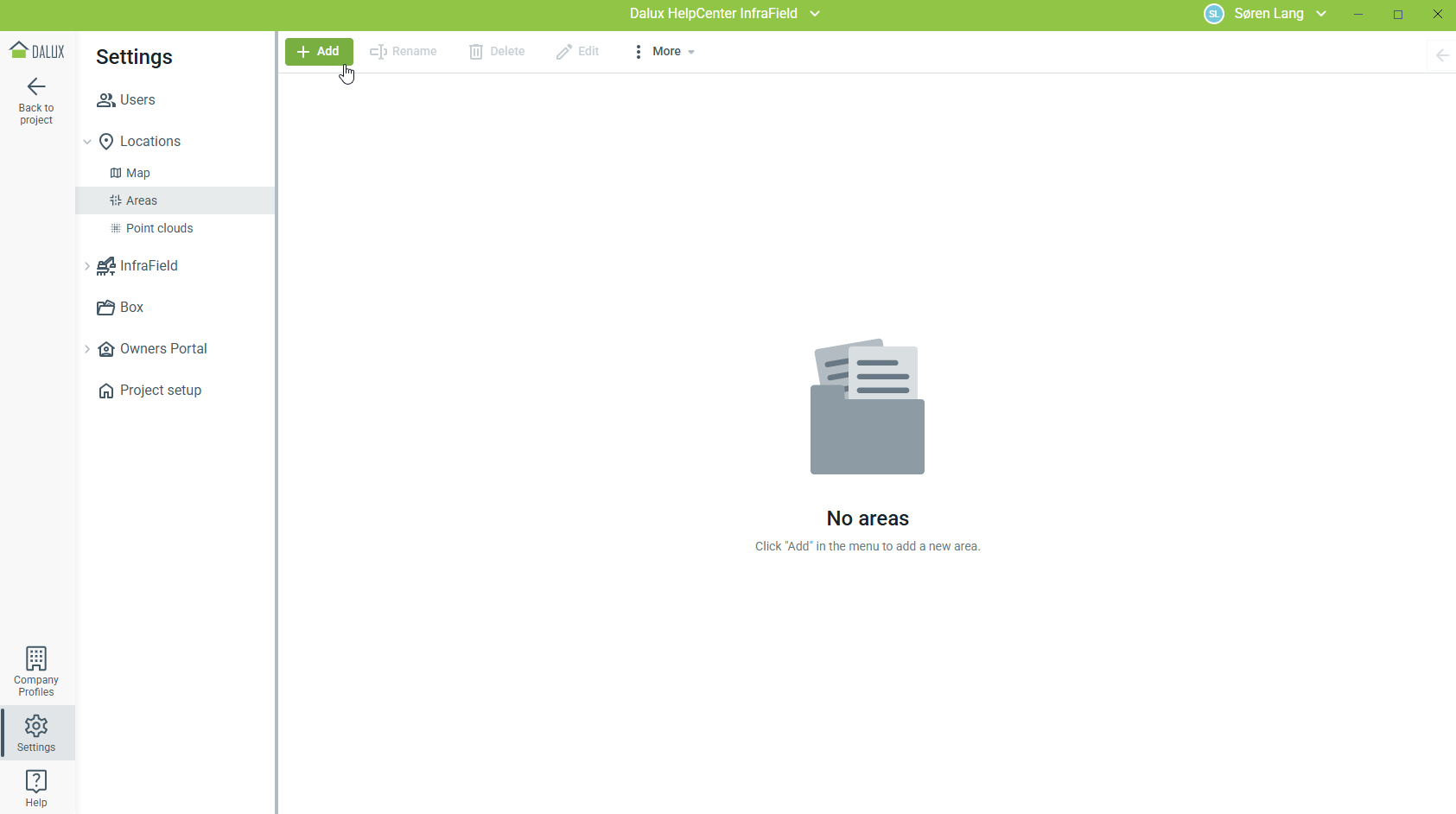

Um einen neuen Bereich zu erstellen, gehen Sie zu:

Einstellung Standorte BereicheHinzufügenGeben Sie einen Namen'Bereich hinzufügen'

Anschließend können Sie Modelle und Zeichnungen in diesen Bereich von Ihrem Computer oder der Dalux Box hochladen.

Modell-Dateien hochladen

Modell-Dateien in einem Bereich werden automatisch gemäß den im Modell eingebetteten Koordinaten und dem für das Projekt definierten Koordinatensystem positioniert. Weitere Informationen zu Koordinatensystemen finden Sie in diesem Artikel: So richten Sie Koordinatensysteme ein.

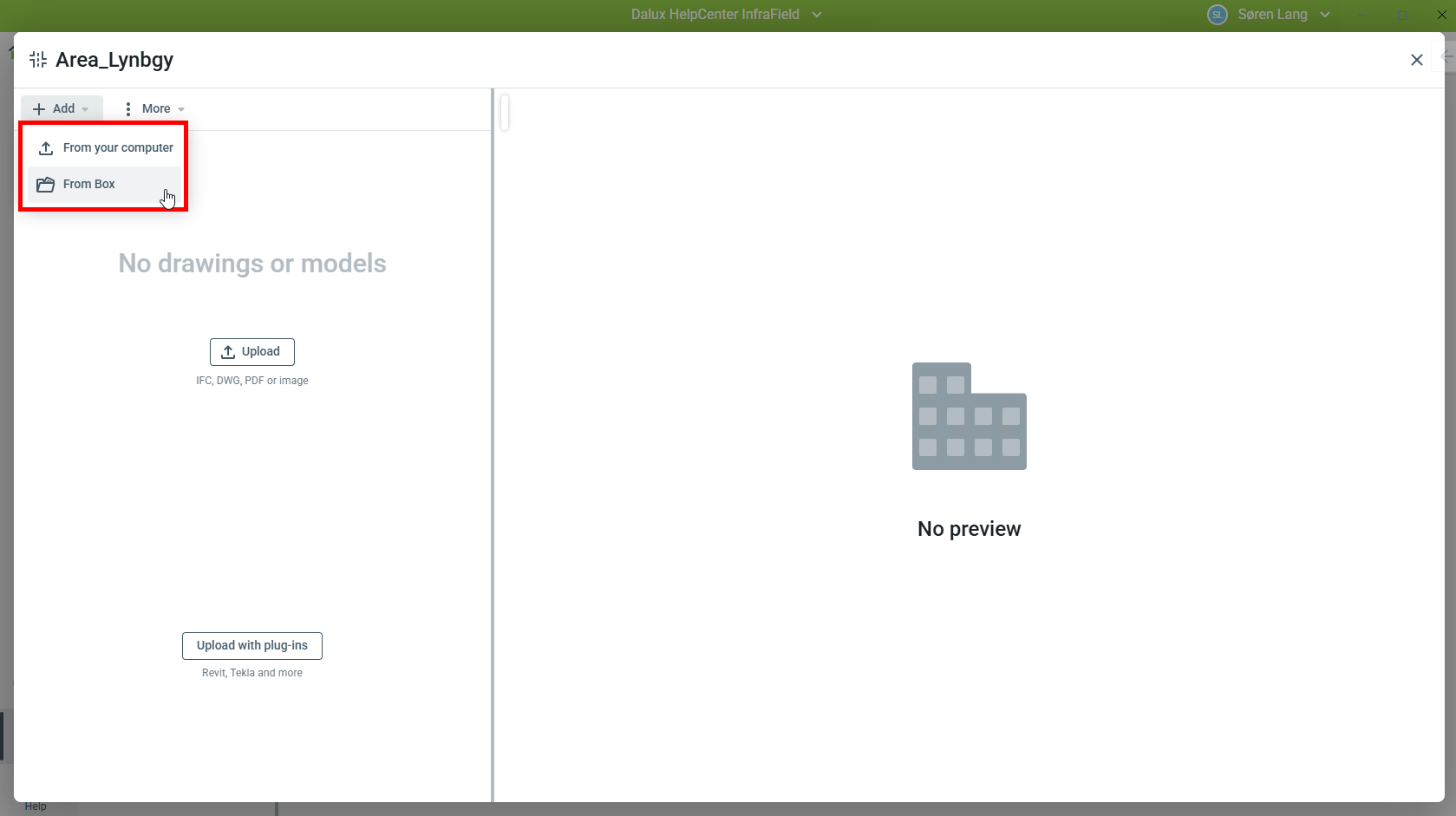

Um Modell-Dateien hochzuladen, öffnen Sie den Bereich und wählen Sie HinzufügenVom Computer hochladen oder Aus Box.

Wählen Sie Ihre Modell-Dateien aus und füllen Sie die zugehörigen Metadaten aus, wenn Sie neue Dateien von Ihrem Computer hochladen.

Wählen Sie beim Hochladen den Dateityp:

• '3D-Modell' für Designmodelle
• 'Terrain' für Geländemodelle

Umgebungsmodelle hochladen

Geländemodelle werden auf dieselbe Weise wie Designmodelle hochgeladen, müssen aber als 'Terrain' kategorisiert werden.

Terrainmodelle werden in der Kartenansicht nicht angezeigt und können in der 3D-Ansicht ein- oder ausgeschaltet werden.

Zeichnungen hochladen und zuordnen

Zeichnungen werden auf dieselbe Weise wie Modelle hochgeladen. Ihre Platzierung hängt davon ab, ob Koordinatendaten in der Datei eingebettet sind.

Fachbereiche helfen, Ihre Designs besser zu strukturieren, sodass Teams die relevanten Zeichnungen sofort finden.

• Zeichnungen mit Koordinaten (z. B. bestimmte DWG-Dateien) werden automatisch platziert und können nicht manuell neu positioniert werden.
• Zeichnungen ohne Koordinaten müssen manuell dem Modell zugeordnet werden.

Pläne können der Draufsicht zugeordnet werden.

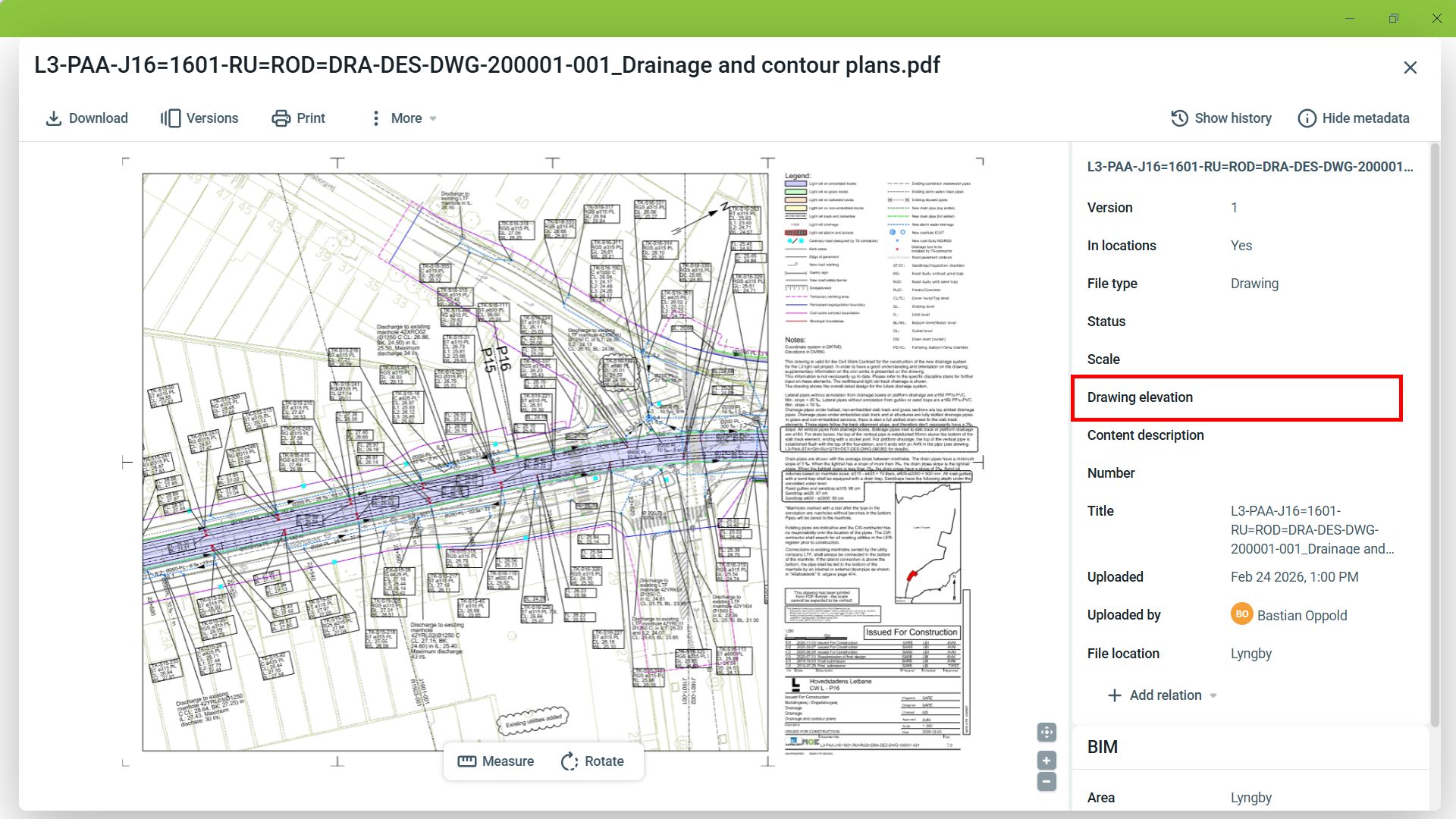

In den Metadaten der Zeichnung können Sie deren Höhe angeben. Sie können entweder

• Lassen Sie die Zeichnungshöhe leer: Die Zeichnungshöhe wird in der geteilten Ansicht dynamisch basierend auf Ihrer Position angepasst.
• Definieren Sie eine feste Zeichnungshöhe: Die Zeichnungshöhe ist statisch.

Beachten Sie, dass sobald Sie eine Höhe hinzugefügt haben, das Verhalten nie wieder zur dynamischen Anzeige zurückkehrt, selbst wenn Sie die Höhe aus dieser Zeichnung entfernen.

Schnittzeichnungen zuordnen

In linearen Infrastrukturprojekten stellen Schnittzeichnungen Querschnitte dar, die entlang einer Korridorausrichtung aufgenommen wurden. Im Gegensatz zu Gebäuden (oder Bauwerken), bei denen Zeichnungen vordefinierten Ebenen zugeordnet werden, werden Schnittzeichnungen in Bereichen einer Position entlang einer Ausrichtung zugeordnet.

Wenn Ausrichtungen im Projekt verfügbar sind, sollten sie als Referenz für die Zuordnung von Schnittzeichnungen verwendet werden. Die ausgewählte Ausrichtung wird in der Draufsicht angezeigt, wodurch Sie Folgendes definieren können:

• Die Kilometrierung (Position) entlang der Ausrichtung
• Die Richtung des Schnitts
• Die genaue Lage des Querschnitts

Dies stellt sicher, dass die Zeichnung genau der Korridorgeometrie entspricht und in Bezug auf die Ausrichtung konsistent navigiert werden kann.

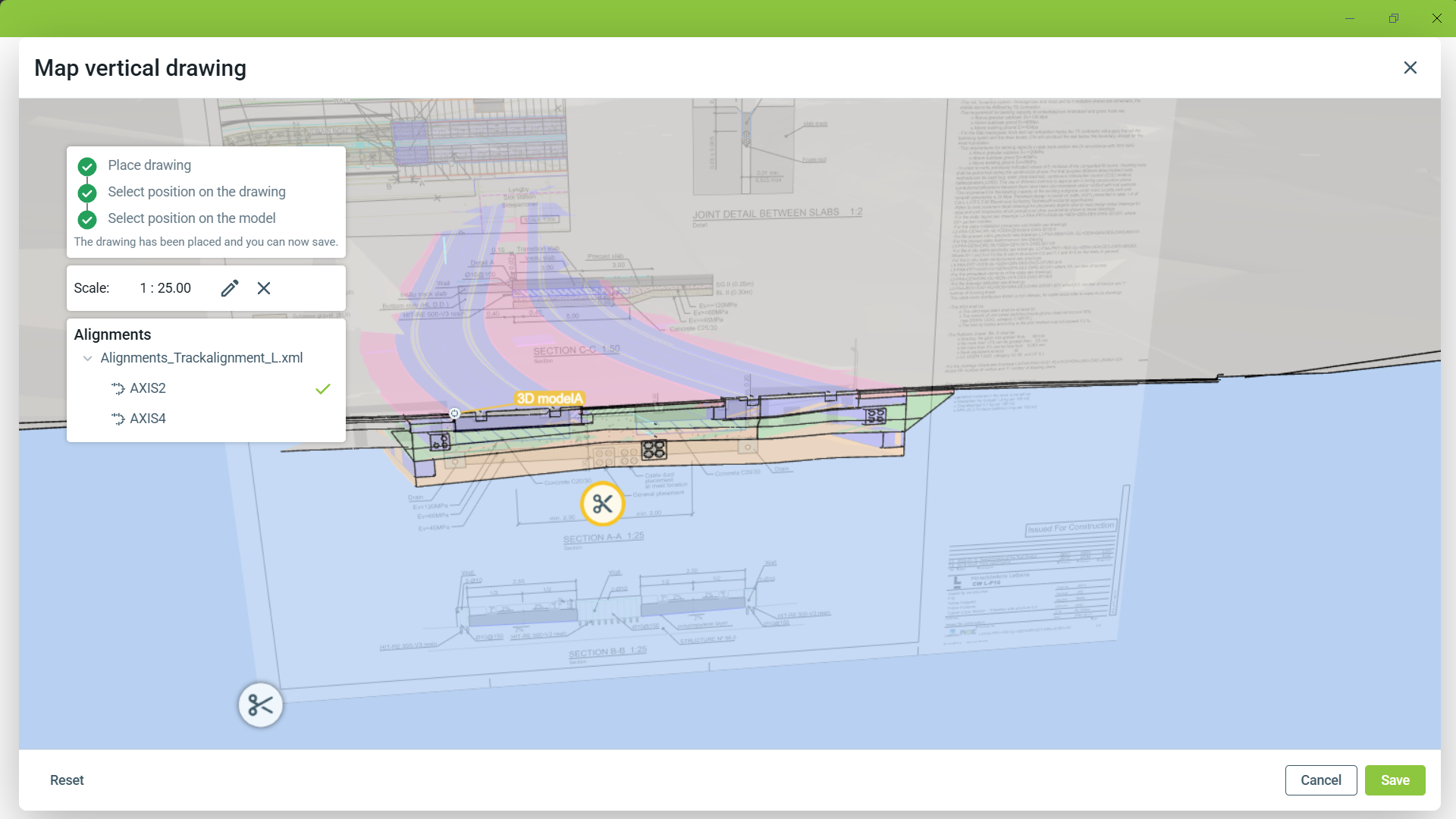

Fahren Sie mit der Maus über die Zeichnung und klicken Sie auf Vertikal kartieren.

Wenn keine Ausrichtung verfügbar ist, klicken Sie auf '3D' und folgen Sie dem Prozess in diesem Artikel: Zeichnungen vertikal kartieren.

Beachten Sie, dass dieser Ansatz deutlich mühsamer ist. Wenn Ihnen Ausrichtungsdateien vorliegen, empfehlen wir, diese zuerst hochzuladen und anschließend die Schnittzeichnungen zuzuordnen.

Für korridorbasierte Projekte wird daher dringend empfohlen, Ausrichtungen vor der Zuordnung von Schnittzeichnungen hochzuladen.

Ergebnis der Bereichseinrichtung

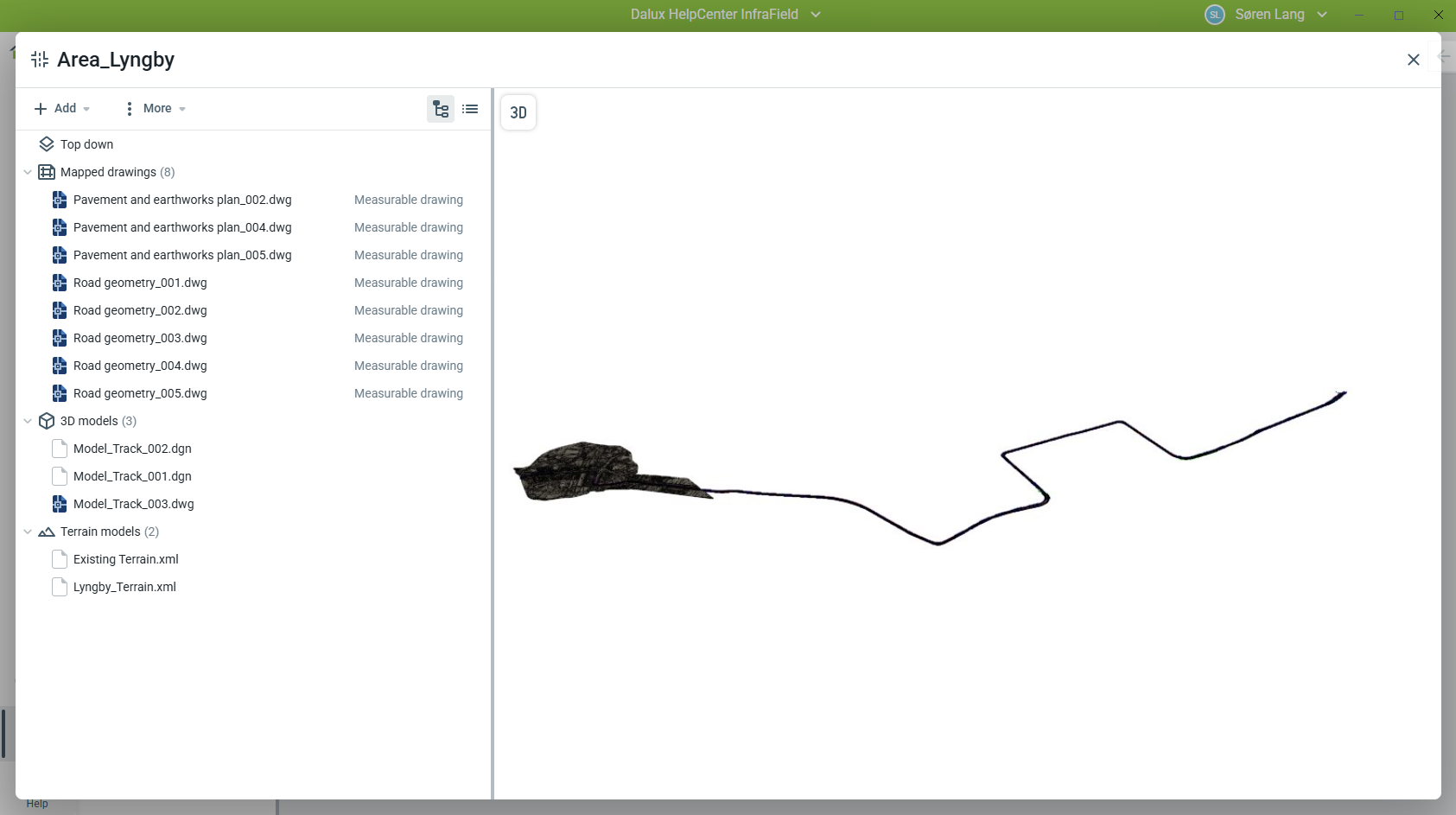

Wenn Dateien hochgeladen und verarbeitet wurden, werden sie nach Typ und Fachbereich organisiert. Eine 3D-Vorschau der kombinierten Modelle ist verfügbar.

Ein Bereich muss mindestens ein BIM-Modell mit Koordinaten enthalten, um in der Kartenansicht angezeigt zu werden. Bereiche, die nur PDFs oder Bilder enthalten, können nicht geografisch positioniert werden.

Der maximale Abstand zwischen Objekten beträgt pro Bereich 50 km.

Weitere Optionen

Im Mehr -Menü können Sie auf das Bereichsprotokoll zugreifen oder eine Vorschau des Modells anzeigen.

Für jede Zeichnung können Sie auf das -Symbol klicken, um die folgenden Optionen zu erhalten:

• Bearbeiten: Öffnen Sie die Datei, um die Metadaten, den Ordner zu bearbeiten oder eine neue Version hochzuladen
• Löschen: Löschen Sie diese Datei aus den Standorten und der Box.
• Zu Box hinzufügen: Wenn diese Datei vom Computer hochgeladen wurde, können Sie sie einem Ordner in Dalux Box hinzufügen.
• Aus dem Bereich entfernen: Wenn diese Datei auch in der Box hochgeladen wurde, können Sie sie aus dem Bereich entfernen, ohne sie zu löschen.
• Fachbereich: Legen Sie einen Fachbereich/Unterfachbereich fest.
• Standorte: Damit legen Sie fest, ob die Zeichnung in Standorte sichtbar sein soll oder nicht.

Für als 3D-Modelle hochgeladene Dateien können Sie In Umgebungsmodell ändern. Für als Umgebungsmodelle hochgeladene Dateien können Sie In 3D-Modell ändern.

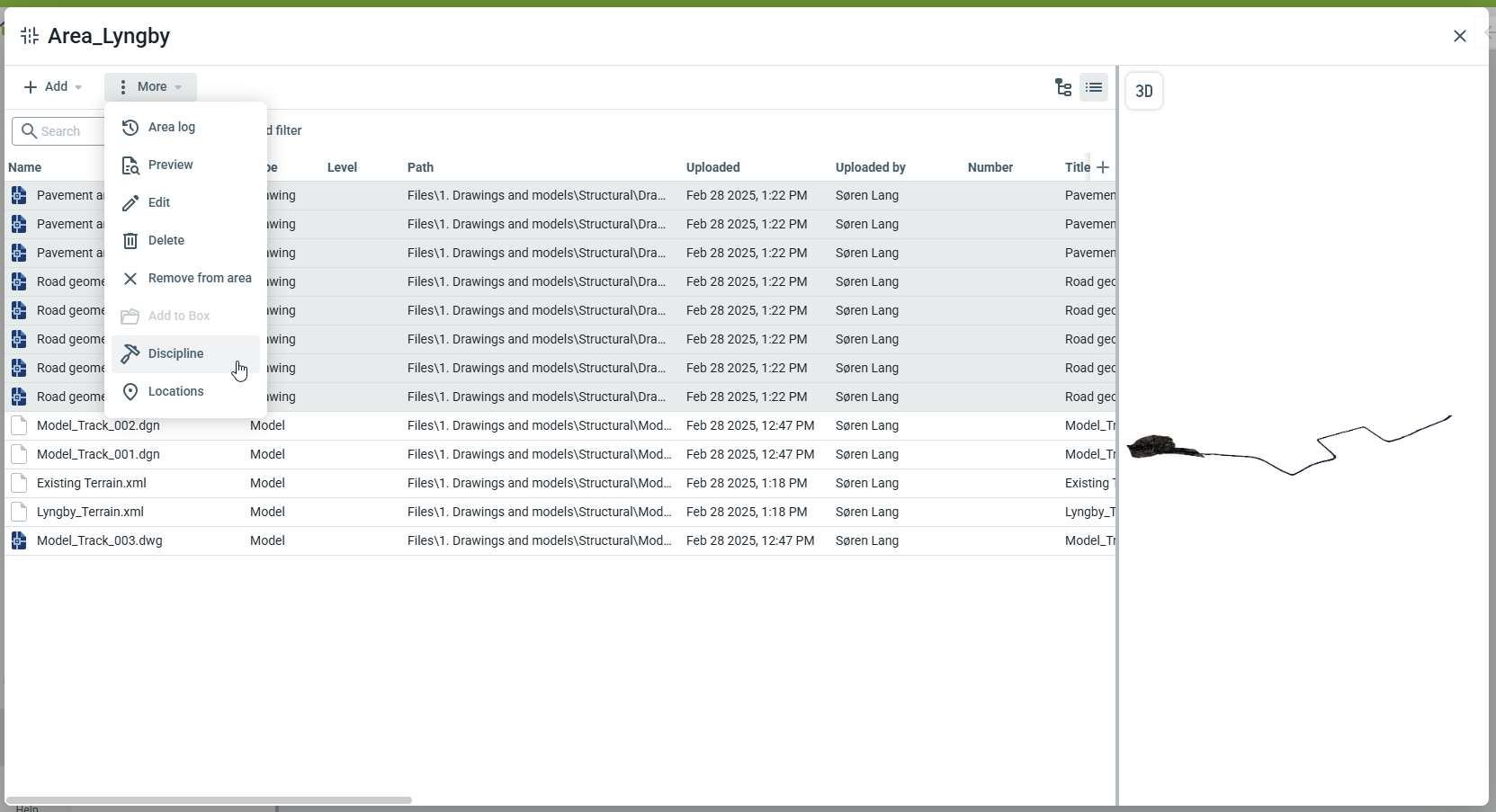

Die Standardansicht ist die Ordneransicht, aber Sie können sie ändern, indem Sie auf das Symbol in der oberen rechten Ecke klicken. Dies zeigt die Dateien in einer standardmäßigen Listenansicht an, in der Sie den Inhalt durchsuchen und filtern können. Sie können mehrere Dateien auswählen, um sie gleichzeitig zu bearbeiten oder zu löschen.

Bauwerke

Bauwerke werden für vertikale oder gebäudeähnliche Elemente verwendet, die entlang oder innerhalb linearer Infrastrukturprojekte positioniert sind, wie z. B. Stationen oder technische Gebäude.

Im Gegensatz zu Bereichen sind Bauwerke:

• Enthalten Ebenen
• Sind auf eine maximale Länge von 2 km beschränkt
• Zeichnungen sind einzelnen Ebenen zugeordnet

Bauwerke werden entsprechend den Koordinaten in ihren BIM-Dateien platziert und können nicht manuell positioniert werden.

In der Kartenansicht ist nur eine automatisch generierte Draufsicht des Modell-Fußabdrucks sichtbar. An ein Bauwerk angehängte Zeichnungen werden nicht direkt auf der Karte angezeigt.

Bauwerke aktivieren

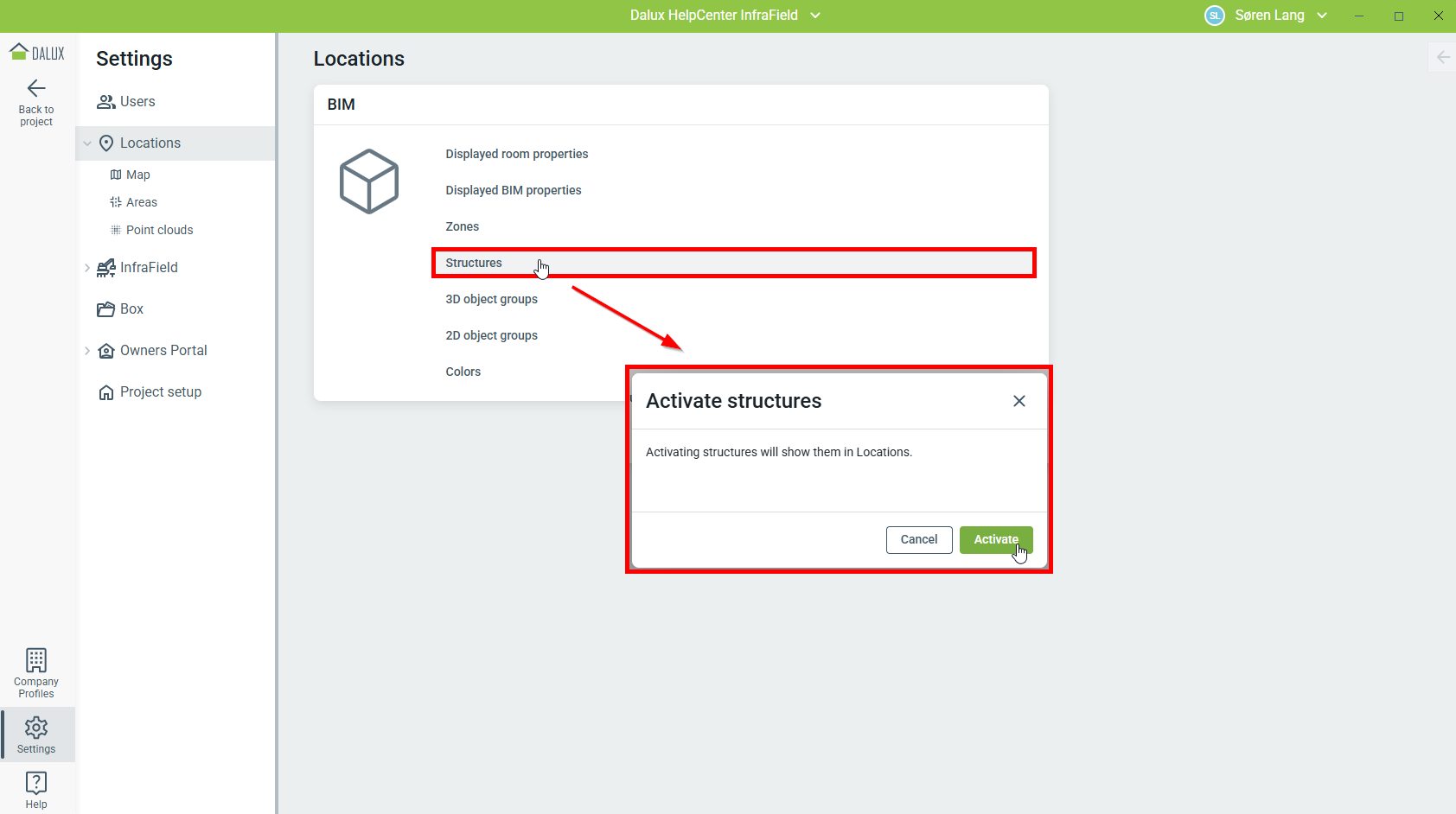

Bauwerke müssen vor der Nutzung aktiviert werden. Um Bauwerke zu aktivieren, gehen Sie zu:

Einstellungen Standorte 'Bauwerke''Aktivieren'

Neues Bauwerk erstellen

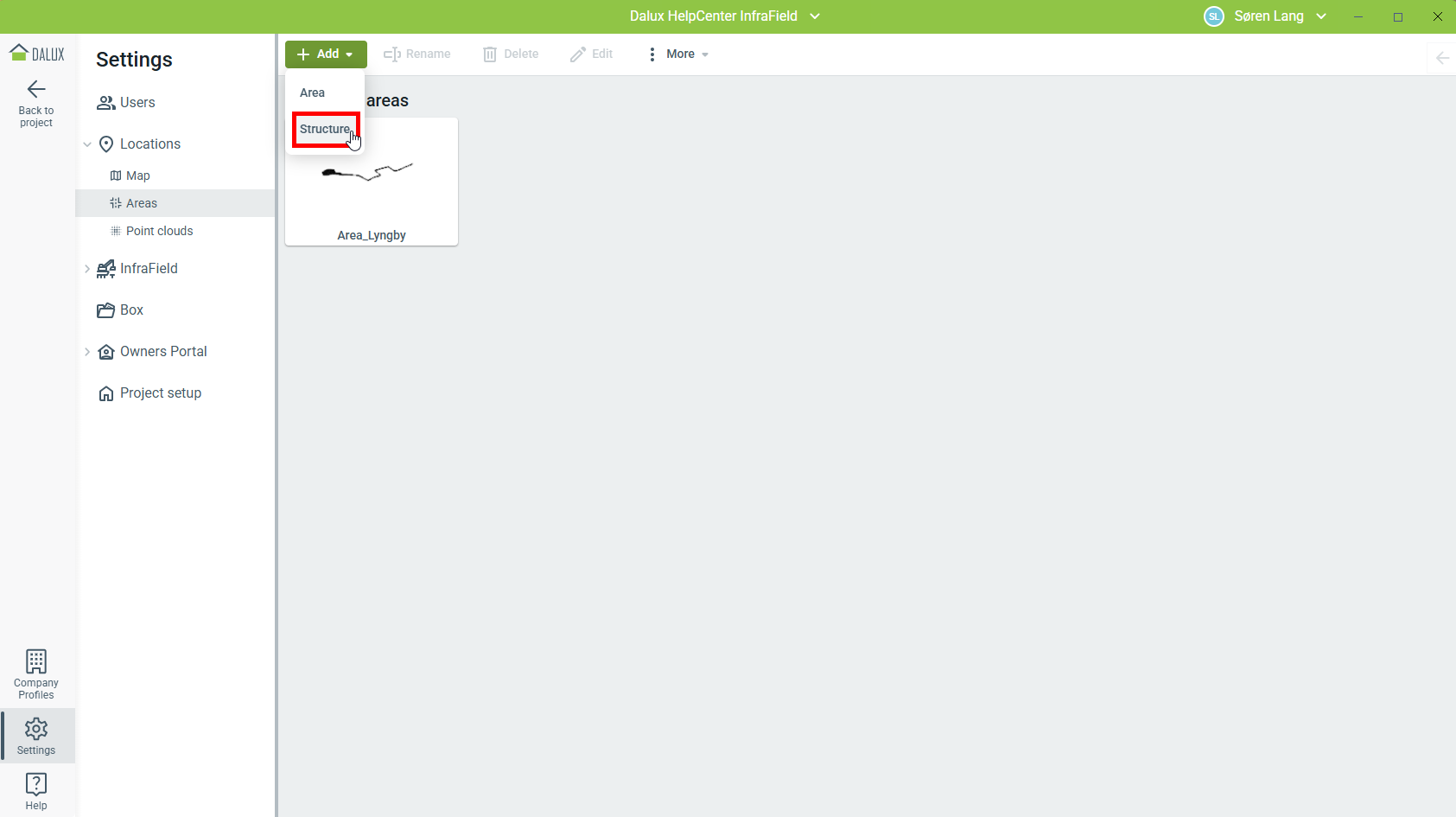

Um ein neues Bauwerk zu erstellen, gehen Sie zu:

Einstellungen Standorte Bereiche Hinzufügen 'Bauwerk'

Modelle und Zeichnungen werden auf die gleiche Weise wie in Gebäuden hochgeladen. Da sie sich gleich verhalten, können Ebenen erstellt und Zeichnungen bestimmten Ebenen zugeordnet werden. Lesen Sie dazu ausführlicher in diesem Artikel: IFC-Modell-Dateien und 2D-Zeichnungen hochladen.

Hauptunterschiede
