Einrichten von Koordinatensystemen

In diesem Artikel erklären wir, wie man vordefinierte oder benutzerdefinierte Koordinatensysteme in InfraField einrichtet.

Koordinatensysteme sind in Bauprojekten unerlässlich, da sie dafür sorgen, dass Design-, Vermessungs-, Bau- und GIS-Daten während des gesamten Lebenszyklus genau ausgerichtet bleiben.

Wenn Koordinatenbezüge inkonsistent sind, häufen sich Fehler über die Phasen hinweg, was zu falsch ausgerichteten Modellen, verschobenen Flächen, falschen Höhen und kostspieligen Baufehlern führt.

Ein gemeinsames Koordinatensystem gewährleistet eine genaue Positionierung im Feld, zuverlässige Modellüberlagerungen zwischen CAD/BIM und GIS sowie eine reibungslose Integration von Vermessungsdaten, Drohnenaufnahmen, LiDAR und Designmodellen.

So legen Sie das Koordinatensystem fest

Das Koordinatensystem verortet das Projekt in der realen Welt und richtet alle Bereiche und Bauwerke auf der Kartenansicht aus. Sobald Sie das Koordinatensystem festgelegt haben, gilt es für alle Bereiche und Bauwerke im Projekt, und Sie müssen diese nicht manuell auf der Karte platzieren.

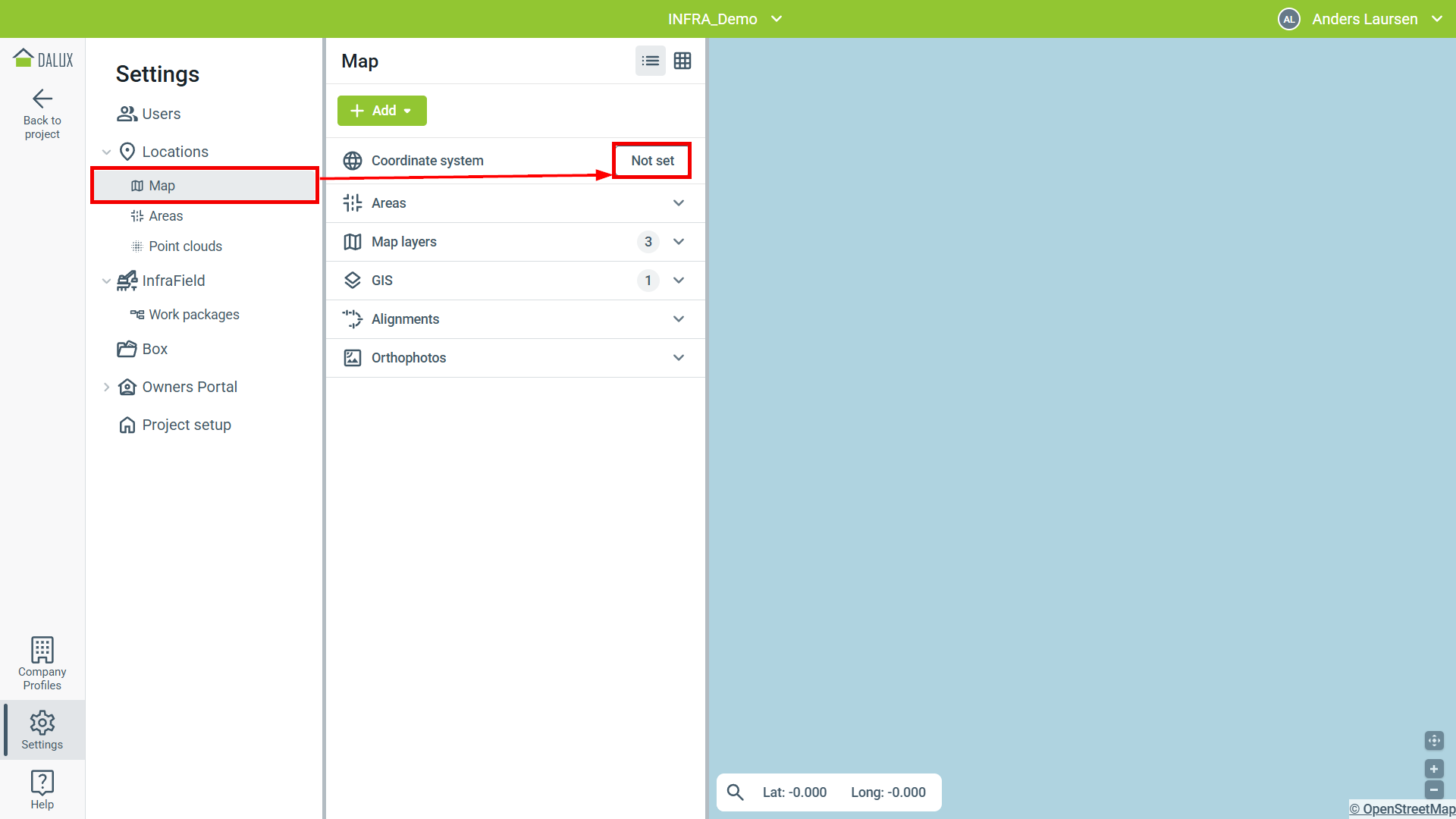

Um das Projekt im richtigen Koordinatensystem zu platzieren, gehen Sie zu

 EinstellungStandorteKarte

Klicken Sie in Koordinatensystem auf 'Nicht angegeben'.

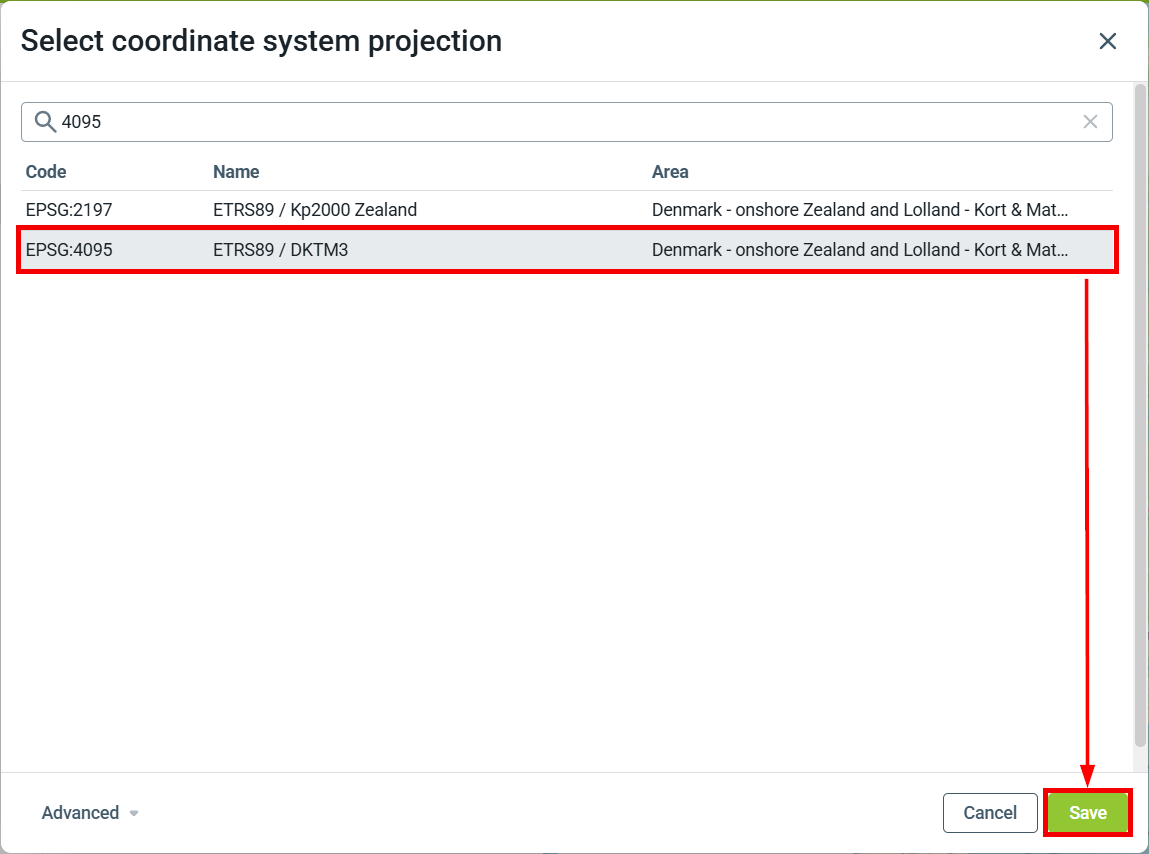

Sie können das richtige Koordinatensystem nach Code, Name oder Bereich suchen. Sobald Sie das richtige System gefunden haben, wählen Sie es aus der Liste aus und klicken Sie auf 'OK'.

Wenn Sie nichts anpassen müssen, ist Ihr Koordinatensystem nun auf das Projekt angewendet und einsatzbereit.

Erweiterte Optionen

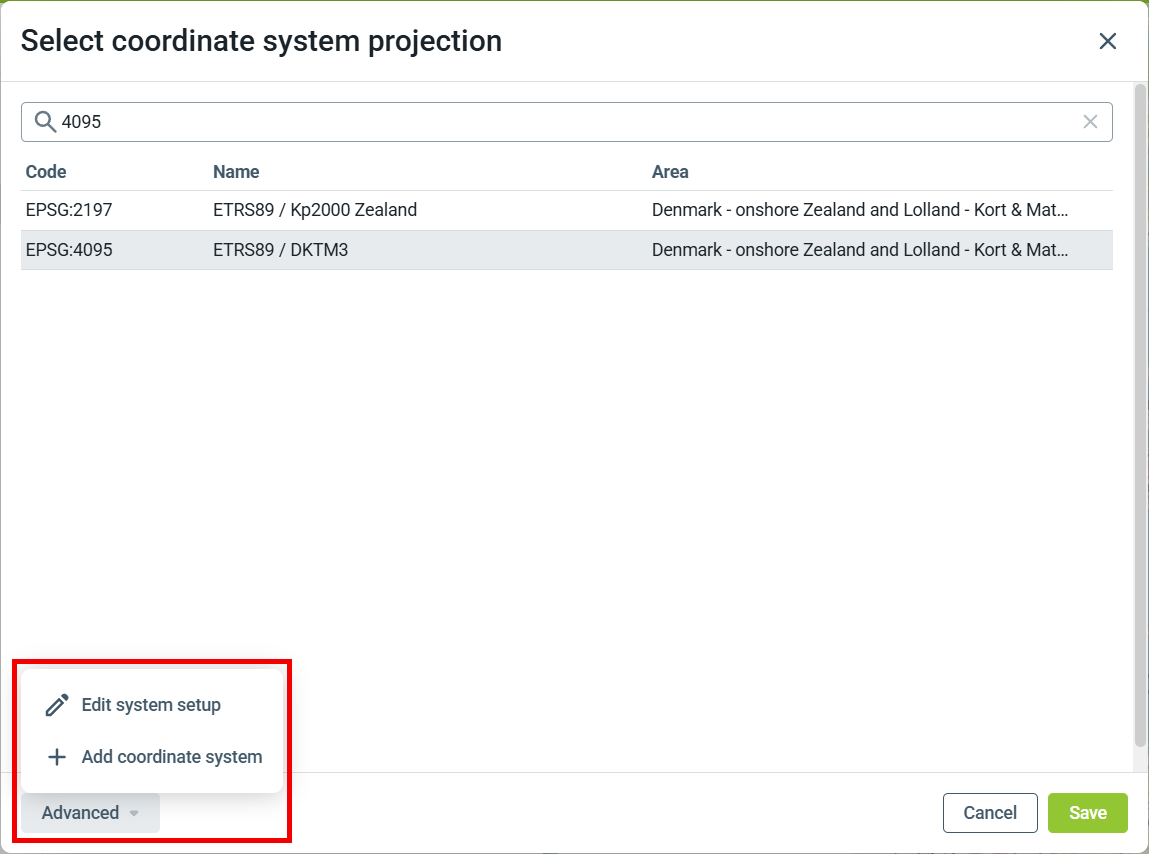

Im Menü 'Erweitert' können Sie entweder die aktuelle Einrichtung des Koordinatensystems bearbeiten oder Ihr eigenes benutzerdefiniertes Koordinatensystem hinzufügen.

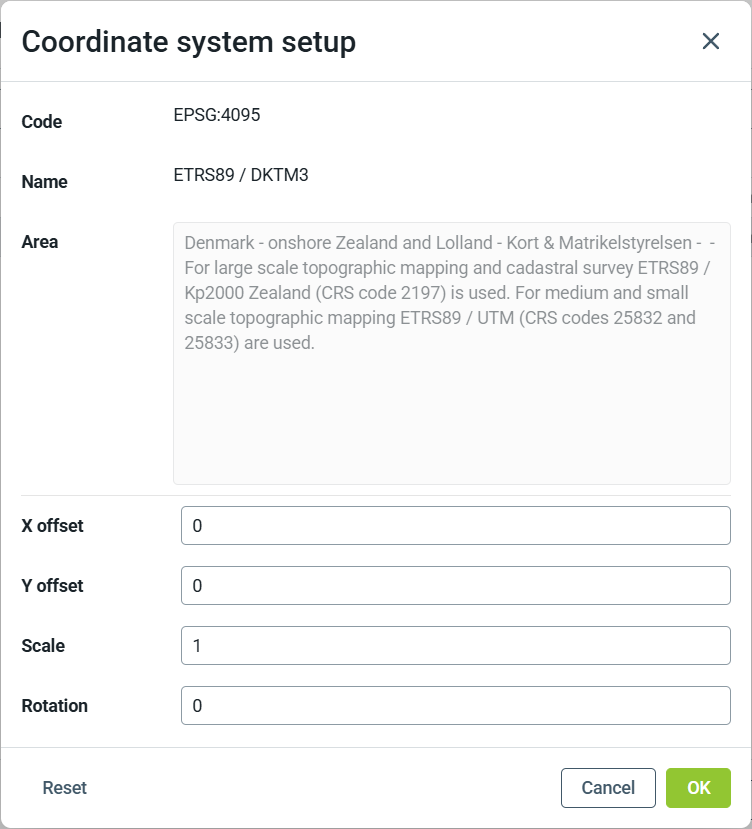

In Systemeinrichtung bearbeiten können Sie die aktuell gewählte Projektion des Systems an Ihr Projekt anpassen. Dies geschieht durch Anpassung von X- und Y-Verschiebung, Maßstab und Rotation.

Nehmen Sie bei Bedarf Anpassungen vor und klicken Sie auf 'OK', um zu speichern.

Klicken Sie auf 'Zurücksetzen', um zu den Standardprojektionswerten zurückzukehren.

Benutzerdefiniertes Koordinatensystem hinzufügen

Wenn Sie das verwendete Koordinatensystem nicht finden können oder Ihr eigenes benutzerdefiniertes Koordinatensystem hinzufügen möchten, können Sie es zur Liste hinzufügen.

Dies erfolgt über das Menü 'Erweitert' durch Klicken auf Koordinatensystem hinzufügen.

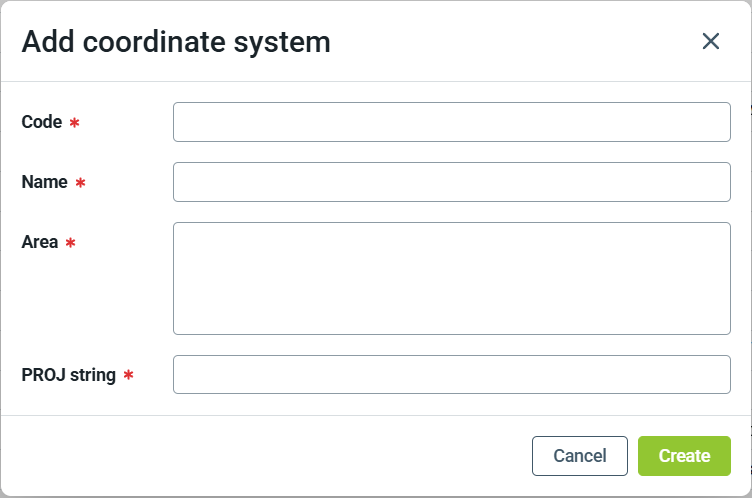

Geben Sie die erforderlichen Informationen ein: Code, Name und Bereich; sie werden in der Listenansicht angezeigt.

Das 'PROJ string'-Feld sollte die Werte für Ihr benutzerdefiniertes Koordinatensystem enthalten.

Bitte beachten Sie, dass der 'Code' später nicht bearbeitet werden kann. Stellen Sie daher sicher, dass Sie den richtigen Wert eingeben. Wenn Sie den Code ändern müssen, müssen Sie das Koordinatensystem löschen und neu beginnen.

Sobald es hinzugefügt wurde, kann das Koordinatensystem genauso wie jede der Standardoptionen ausgewählt werden.

Benutzerdefiniertes Koordinatensystem bearbeiten

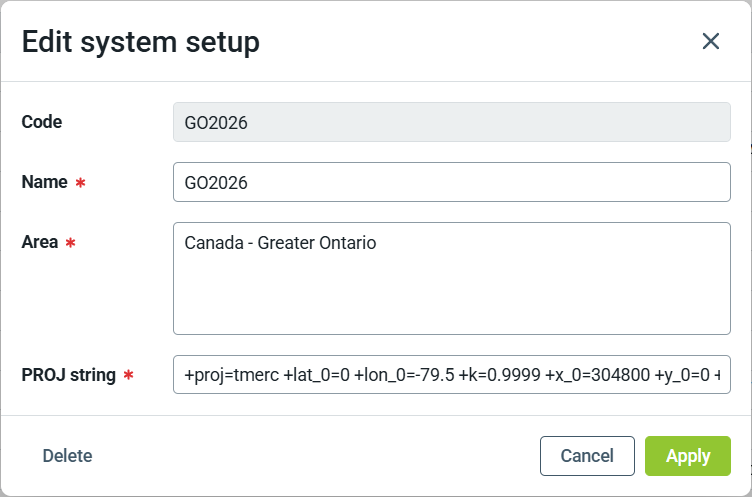

Wenn ein benutzerdefiniertes Koordinatensystem ausgewählt ist, ermöglicht Systemeinrichtung bearbeiten das Bearbeiten von Name, Bereich und PROJ-String.

Um ein benutzerdefiniertes Koordinatensystem zu löschen, klicken Sie unten links auf 'Löschen'. Sie werden aufgefordert, die Aktion zu bestätigen, bevor sie gelöscht wird.

Gelöschte Systeme können nicht wiederhergestellt werden, aber Sie können bei Bedarf ein neues mit denselben Informationen erstellen.

Die Löschung tritt sofort für alle Benutzer in Kraft, daher planen Sie entsprechend, wenn das Projekt live ist.
