Wie Sie Ihr BIM-Modell und Ihre Zeichnungen in FM importieren

In diesem Artikel führen wir Sie durch den Prozess des Importierens von BIM-Daten aus einem Revit-Upload.

Dalux FM ermöglicht Administratoren, zu steuern, welche Daten importiert werden, um Konsistenz und Genauigkeit sicherzustellen.

Import bezieht sich auf die Vorgänge, die in Dalux FM nach einem erfolgreichen Upload durchgeführt werden und dazu dienen, die Standorte-Daten zu aktualisieren.
Hochgeladene Daten wirken sich erst nach dem Import auf Standorte aus.

Hochladen bezeichnet die Vorgänge, die im Dalux-Plugin durchgeführt werden, um Daten zu Dalux FM zu übertragen.

Lesen Sie diesen Artikel, um zu erfahren, wie das geht: Wie man Revit-Modelle zu Dalux FM hochlädt

BIM-Daten müssen über das Revit-Plugin hochgeladen werden, bevor sie importiert werden können.

Video

Dieses Video zeigt den gesamten Ablauf, vom Hochladen bis zum Import.

Zeichnungen und BIM

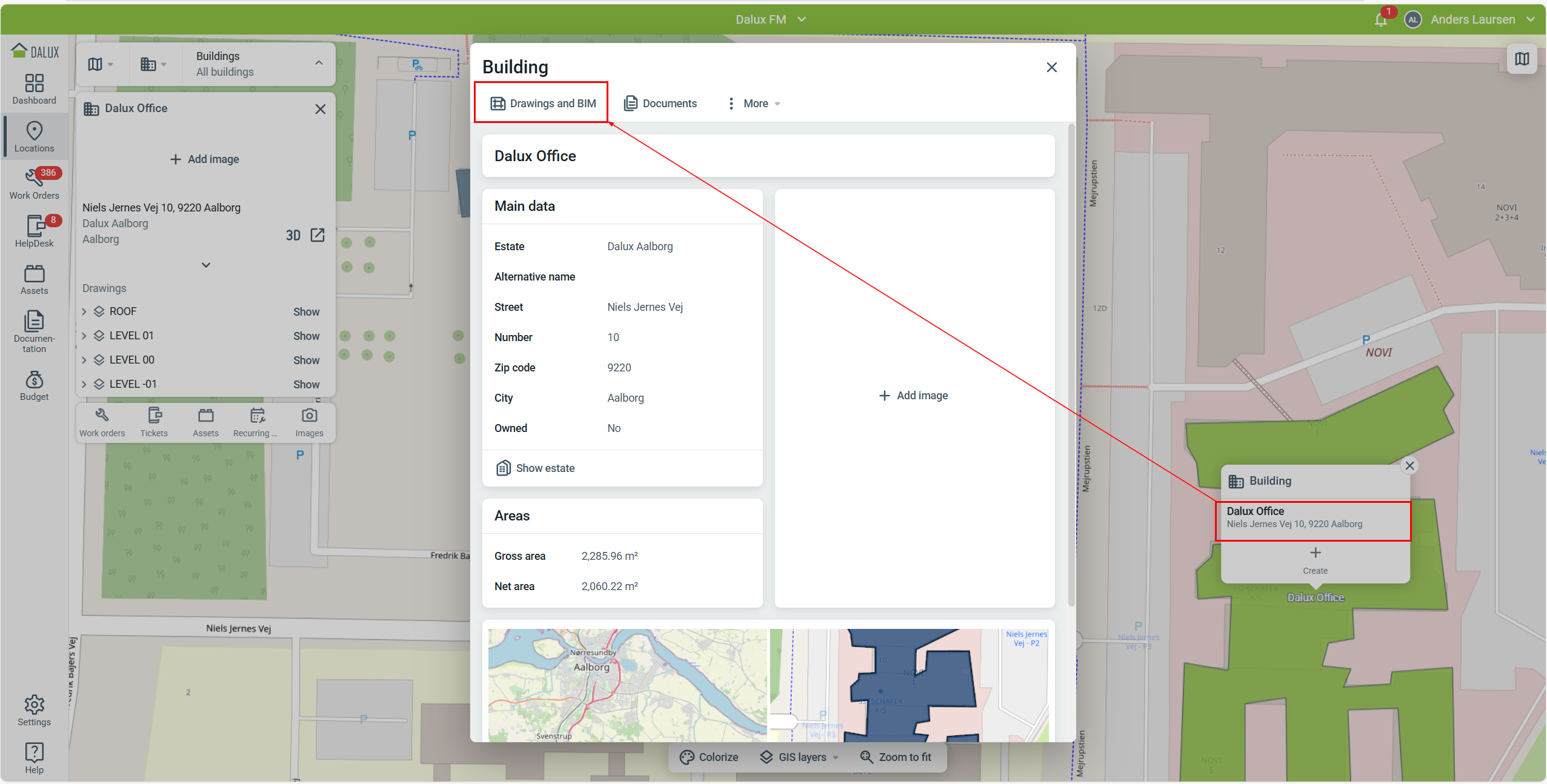

Öffnen Sie Ihr Gebäude unter Standorte und klicken Sie auf Zeichnungen und BIM.

Das Fenster "Zeichnungen und BIM" listet die aktuellen Ebenen, Zeichnungen und BIM-Modelle auf, die zu diesem Gebäude hinzugefügt wurden.

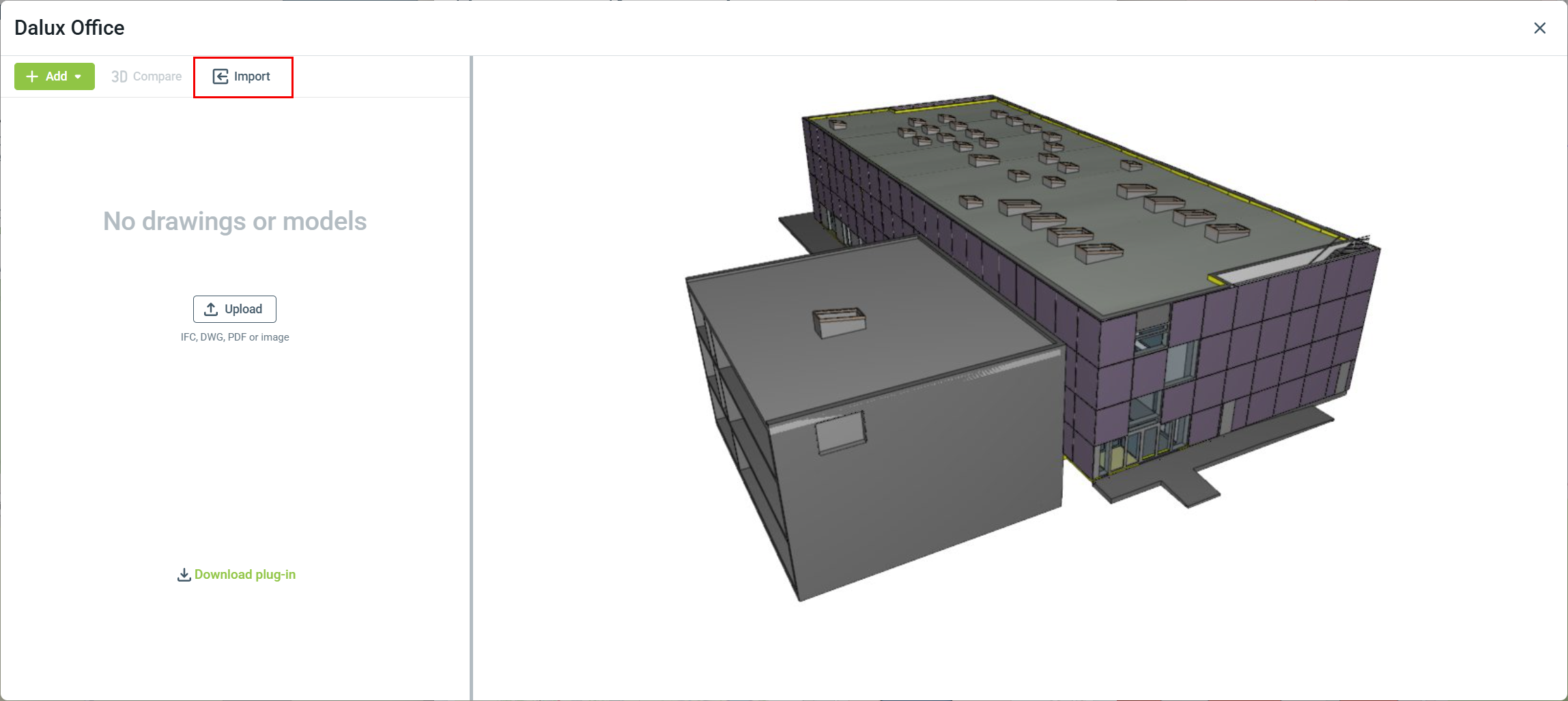

Wenn über das Plugin neue Informationen hochgeladen werden, erscheint die Schaltfläche Importieren fettgedruckt, und die Daten müssen importiert werden, damit sie für den Endbenutzer sichtbar sind.

Bitte beachten Sie, dass die Ebenen und Zeichnungen links die aktuellen Informationen anzeigen, die Endbenutzern unter Standorte und Dokumentation zur Verfügung stehen, während die Modellvorschau rechts das neu hochgeladene Modell zeigt, das bereit für den Import ist.

BIM-Daten importieren

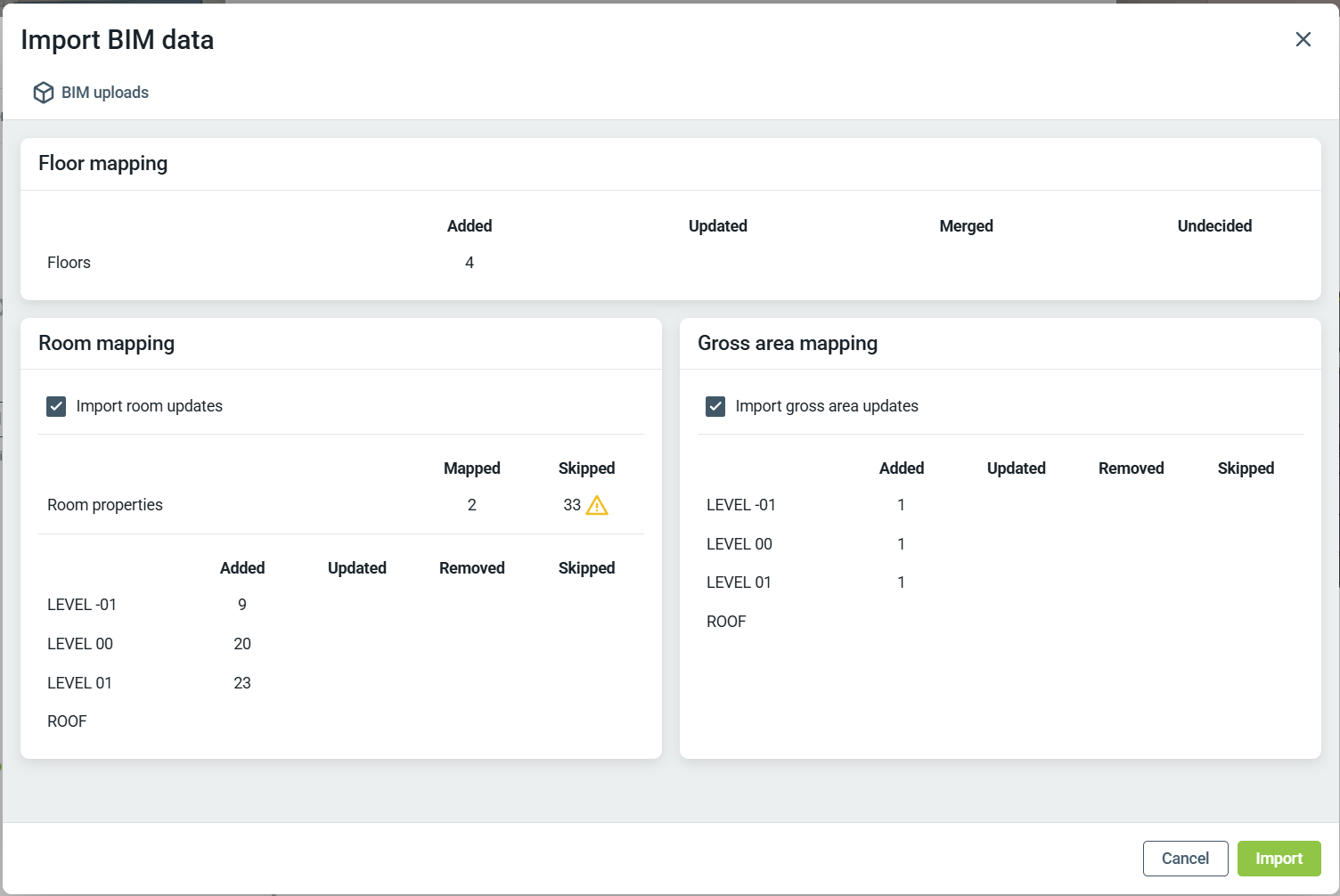

Dieses Fenster zeigt die Informationen an, die erfolgreich über das Revit-Plugin hochgeladen wurden. Von hier aus können Sie auswählen, welche Daten erstellt, übersprungen oder zusammengeführt werden sollen.

Bitte beachten Sie, dass nach einem Klick auf Importieren die Daten überschrieben werden und nicht auf den vorherigen Datensatz zurückgesetzt werden können.

Jeder Bereich wird unten ausführlich erläutert.

BIM-Uploads

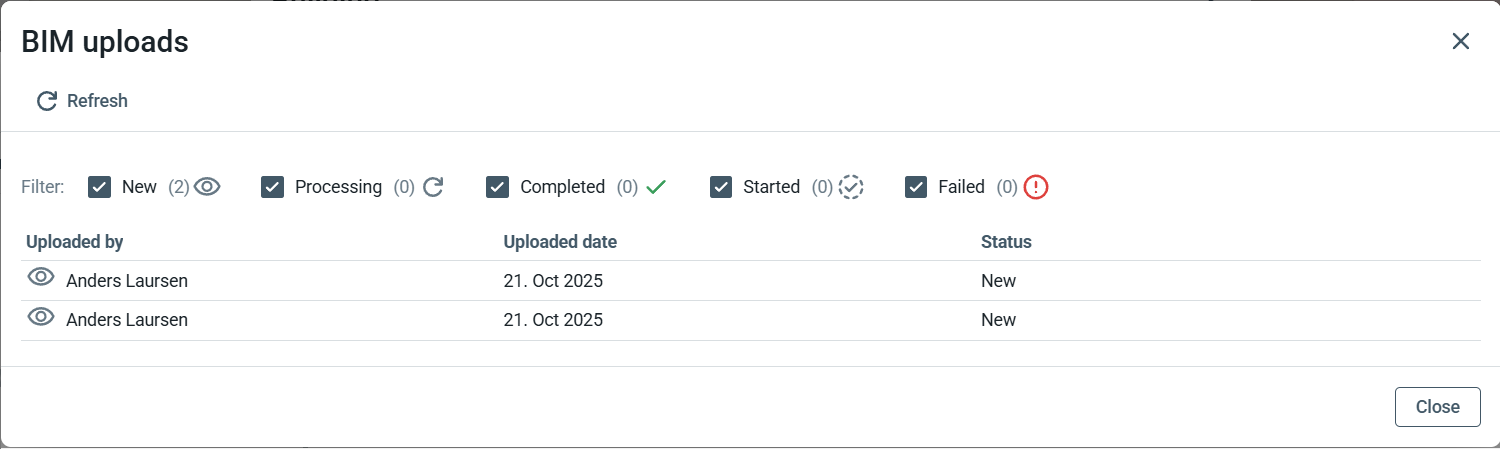

Dieses Fenster zeigt die durch Revit erfolgten Hochladungen und die Benutzer, die diese initiiert haben. Sie können den Importvorgang erst starten, wenn alle Hochladungen verarbeitet wurden. Die hier dargestellten Informationen sind schreibgeschützt — Sie können nichts bearbeiten, aber die Listenansicht filtern und sortieren.

Kartierung von Stockwerken

Alle Hochladungen müssen verarbeitet sein, bevor Sie mit dem Zuordnen der Stockwerke beginnen können.
Klicken Sie auf Stockwerke, um den Vorgang zu starten.

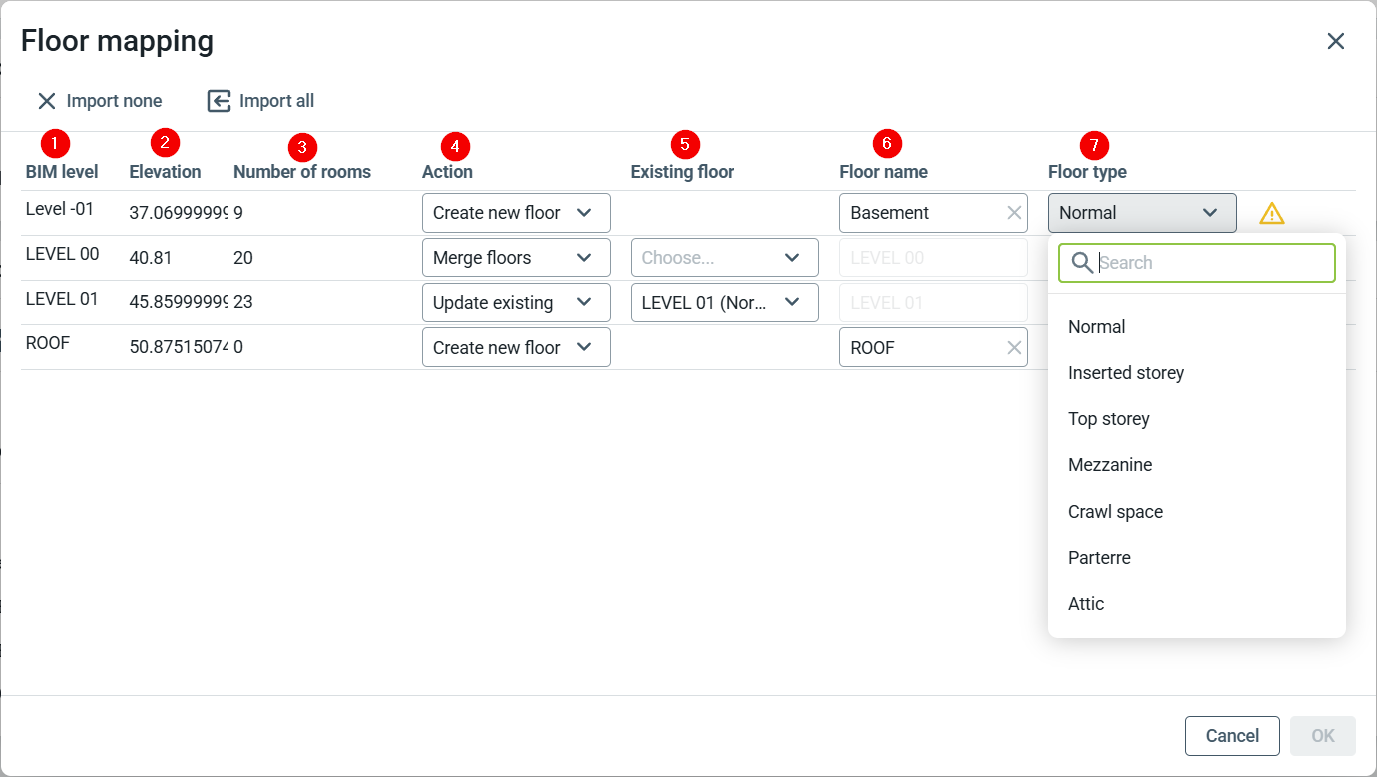

Die aus dem Revit-Modell hochgeladenen Ebenen sind aufgelistet; jeder Ebene muss eine Aktion zugewiesen werden, bevor Sie fortfahren können.

BIM Level (1)
Name der Ebene, entweder aus dem Modell oder in Dalux FM erstellt.

Höhe (2)
Höhe der Ebene, die aus dem Revit-Modell hochgeladen wurde (kann nur im Modell geändert werden).

Anzahl der Räume (3)
Anzahl der Räume, die der Ebene zugeordnet sind (kann nur im Modell geändert werden).

Aktion (4):

• Neu ein Stockwerk erstellen: Dies erzeugt ein neues Stockwerk, und alle zugeordneten Zeichnungen erscheinen nach dem Import in Standorte.
• Stockwerke zusammenführen: Das hochgeladene Stockwerk mit einem anderen Stockwerk zusammenführen, das Sie unter Vorhandene Etage auswählen. Stellen Sie sicher, dass Sie die Informationen und Symbole rechts lesen.
• Vorhandenes aktualisieren: Wählen Sie das aktuelle Stockwerk aus, das aktualisiert werden soll; Dadurch wird ein neues Stockwerk mit dem gleichen Namen erstellt. Stellen Sie sicher, dass Sie die Informationen/Symbole rechts lesen.
• Unentschlossen: Sie müssen diesem Stockwerk manuell eine Aktion zuweisen, um fortzufahren.

Vorhandene Etage (5)

Wenn Sie Stockwerk zusammenführen oder Update bestehender auswählen, müssen Sie ein anderes Stockwerk wählen, in das die Informationen zusammengeführt bzw. aktualisiert werden.

Stockwerkname (6)
Der Name des Stockwerks in Standorte, wie er von Endbenutzern gesehen wird.

Stockwerktyp (7)
Wählen Sie den Stockwerktyp, dem dieses Stockwerk zugeordnet werden soll. Dies ermöglicht, dass mehrere Stockwerke denselben Namen haben.

Raumzuordnung

Unter Raumzuordnung wählen Sie, welcher Revit-Parameter der Dalux-Eigenschaft zugeordnet werden soll und wie die Räume importiert werden.

Raumeigenschaften:

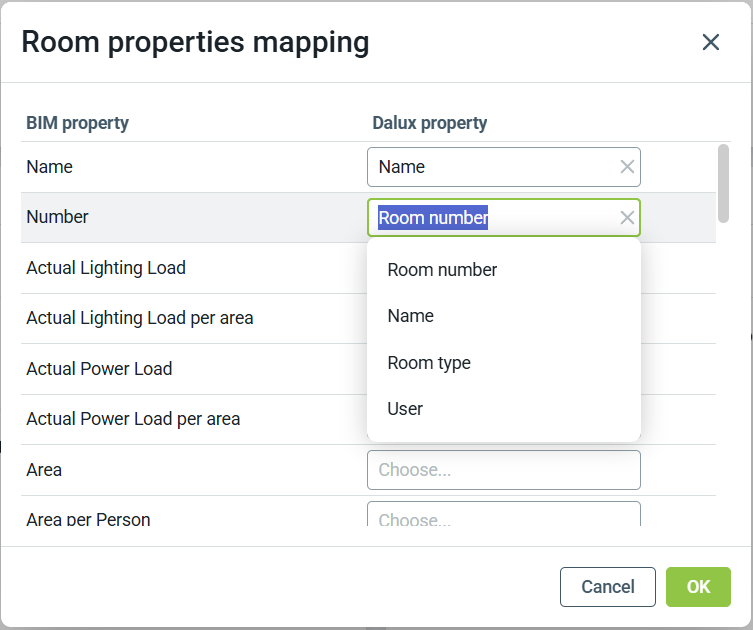

Klicken Sie auf 'Raumeigenschaften', um mit der Zuordnung der Eigenschaften zu beginnen.

Dies ist eine Liste aller Revit-Raum-Eigenschaften und wie sie in Dalux FM zugeordnet werden sollten.

Sie können nur eine Zuordnung pro Dalux-Eigenschaft einrichten. Wenn Sie zwei Eigenschaften zusammenführen müssen, muss dies im Revit-Modell erfolgen.

Raumzuordnung:

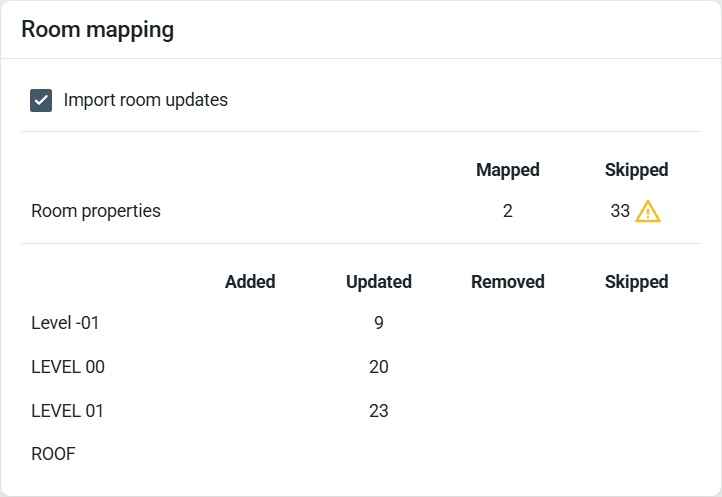

Klicken Sie auf jede für den Import gewählte Ebene und wählen Sie aus, wie mit den hochgeladenen Räumen verfahren werden soll.

Wenn ein BIM-Raumname mit einem vorhandenen Raumnamen übereinstimmt, wird er automatisch verknüpft und für ein Update markiert.

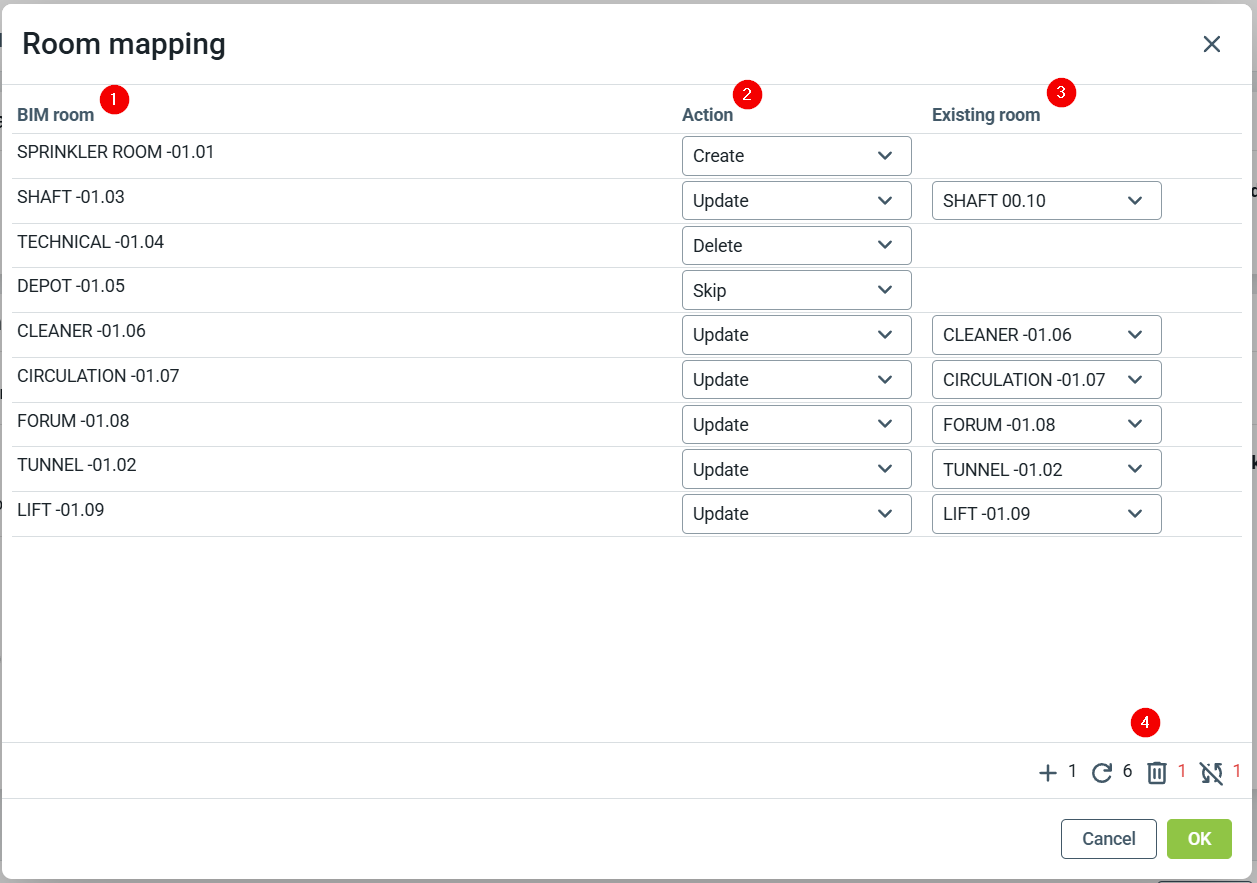

BIM-Raum (1)

Dies ist der Raum aus der neuen Hochladung (kann nur im Modell geändert werden).

Aktion (2):

• Erstellen: Erstellt einen neuen Raum auf dem Stockwerk, wobei die unter Eigenschaften zugeordneten Merkmale festgelegt sind (siehe oben).
• Überspringen: Der Raum wird nicht importiert.
• Aktualisieren: Aktualisiert den bereits in Dalux FM erstellten Raum, und die aktuellen Informationen werden überschrieben.
• Löschen: Der Raum wird gelöscht und steht Endbenutzern nicht mehr zur Verfügung. Diese Aktion kann nicht rückgängig gemacht werden, daher löschen Sie Räume nur, wenn Sie absolut sicher sind.

Vorhandener Raum (3)

Wenn Sie unter Aktion Update auswählen, können Sie wählen, welchen Raum Sie aktualisieren möchten. Die Liste enthält ALLE Räume im Gebäude, nicht nur von dieser Ebene.

Übersicht (4)

Fahren Sie mit der Maus über die Symbole in der unteren rechten Ecke, um Erklärungen und eine Übersicht Ihrer aktuellen Auswahl zu sehen. Die gleichen Informationen werden auch rechts von jeder Ebene angezeigt.

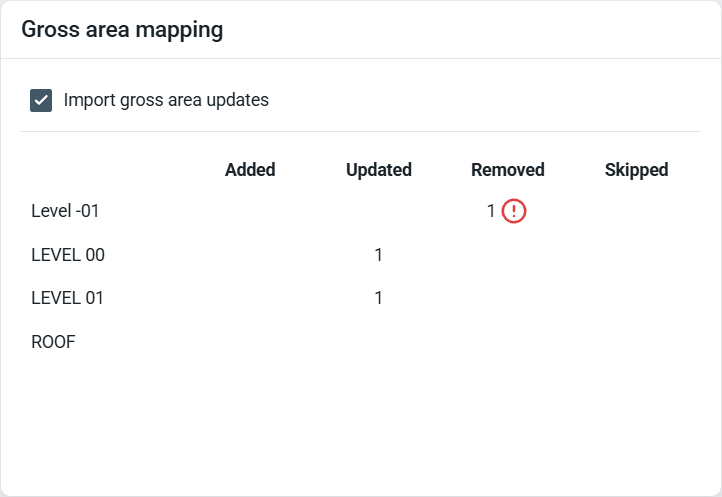

Bruttoflächen-Kartierung

Wählen Sie, ob die Bruttofläche importiert werden soll, indem Sie das Feld an- oder abwählen:

Klicken Sie auf jede Ebene, um auszuwählen, wie mit den Daten verfahren werden soll.

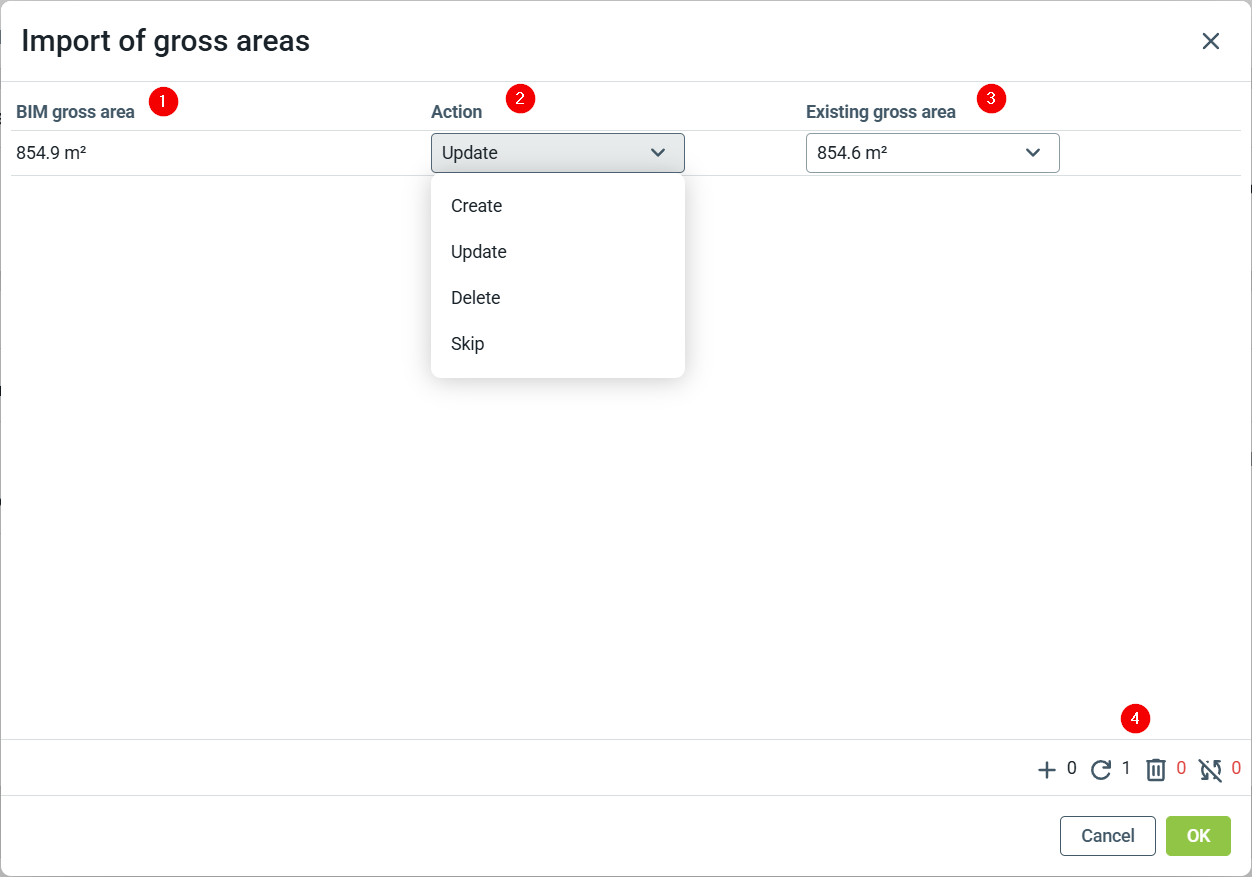

BIM-Bruttofläche (1)

Diese Daten wurden aus dem Revit-Modell hochgeladen (können nur im Modell geändert werden).

Aktion (2):

• Erstellen: Fügt die Bruttofläche des Stockwerks zur Gesamtbruttofläche des Gebäudes hinzu.

• Aktualisieren: Aktualisiert die bestehende Bruttofläche mit den neuen Informationen aus dem Upload.

• Löschen: Entfernt die Bruttofläche des Stockwerks aus der Gesamtbruttofläche des Gebäudes.

• Überspringen: Ignoriert die Bruttofläche; sie wird nicht zur Gesamtbruttofläche des Gebäudes addiert.

Vorhandene Bruttofläche (3)

Wenn Sie unter Aktion Update auswählen, können Sie wählen, welche Bruttofläche Sie aktualisieren möchten. Standardmäßig ist die Bruttofläche der Ebene ausgewählt, und in den meisten Fällen müssen Sie dies nicht ändern, da Sie normalerweise nicht die Daten einer anderen Ebene aktualisieren würden.

Übersicht (4)

Fahren Sie mit der Maus über die Symbole in der unteren rechten Ecke, um Erklärungen und eine Übersicht Ihrer aktuellen Auswahl zu sehen. Die gleichen Informationen werden auch rechts von jeder Ebene angezeigt.

Importieren

Sobald Sie mit Ihrer Einrichtung zufrieden sind, klicken Sie auf Importieren, um die Daten für Endbenutzer verfügbar zu machen.
