Wie man den Umfang in Kontrollplänen und Prüfplänen plant

Die Planung des Umfangs für Kontrollpläne und Prüfpläne ermöglicht es Ihnen zu definieren, wie oft und an welchen Standorten eine Prüfung durchgeführt werden muss.

Auf diese Weise können Sie den Fortschritt der abgeschlossenen Arbeiten verfolgen und wie viele ausstehende Prüfungen es in Ihrem Projekt gibt.

Wenn Sie Zonen, 3D-Objektgruppen oder 2D-Objektgruppen verwenden möchten, empfehlen wir dringend, diese vor dem Umfang für jeden Prüfpunkt einzurichten:

• Zonen: Zonen ermöglichen es Ihnen, Ihre Prüfungen in überschaubare Bereiche zu strukturieren. Wenn Sie 3D- oder 2D-Objektgruppen verwenden möchten, ist das Einrichten von Zonen erforderlich.
• 3D-Objektgruppen: Richten Sie 3D-Objektgruppen ein, um Prüfungen für eine Anzahl von 3D-Elementen zu planen.
• 2D-Objektgruppen: Verwenden Sie 2D-Objektgruppen, wenn Sie Prüfungen für eine Anzahl von Elementen durchführen möchten, aber kein 3D-Modell haben. 2D-Objektgruppen können auch verwendet werden, um Prüfungen an Standorten zu planen, wenn sie nicht an bestimmte Objekte gebunden sind.

Einrichten des Umfangs für Kontrollpläne und Prüfpläne

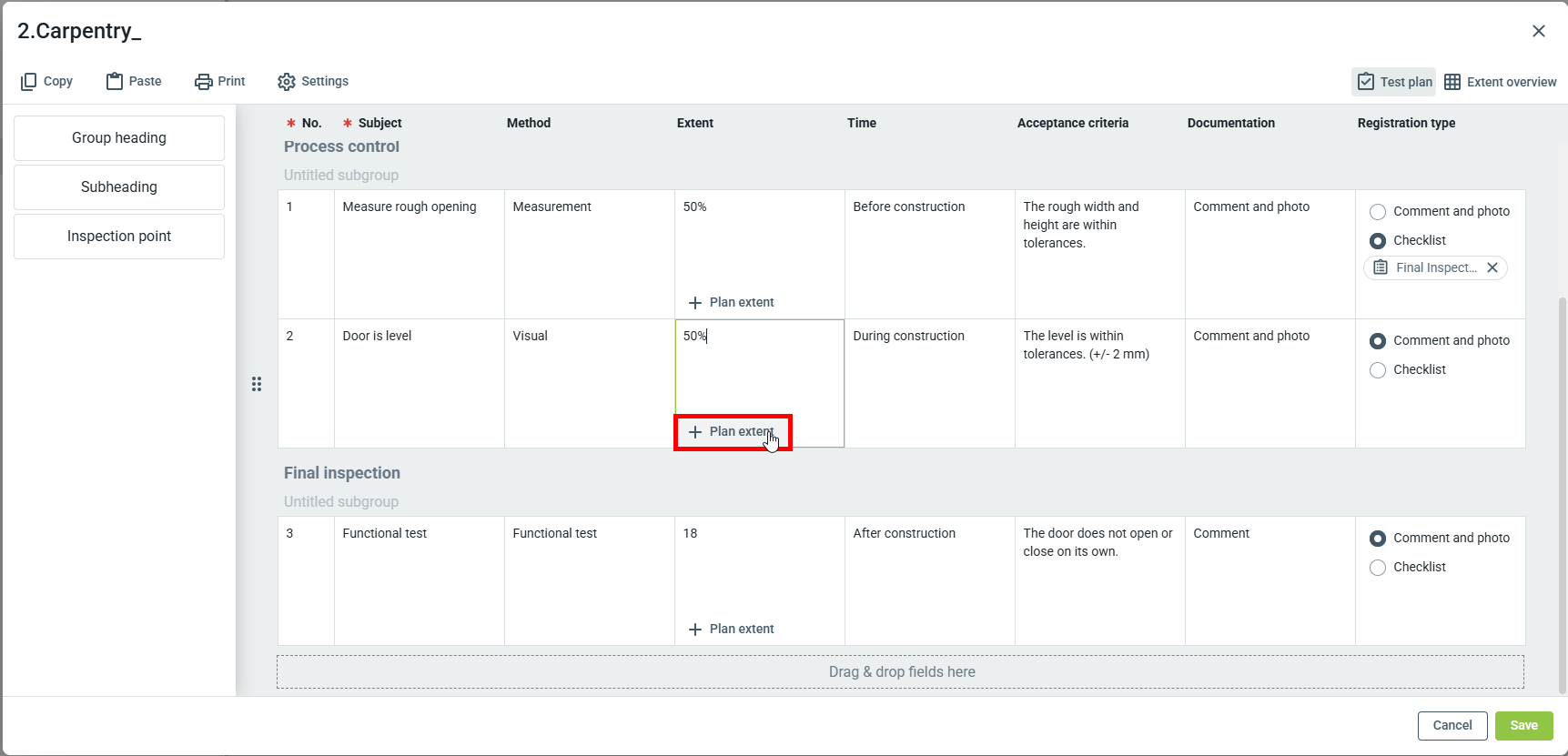

Der Umfang kann geplant werden, indem Sie Umfang planen anklicken.

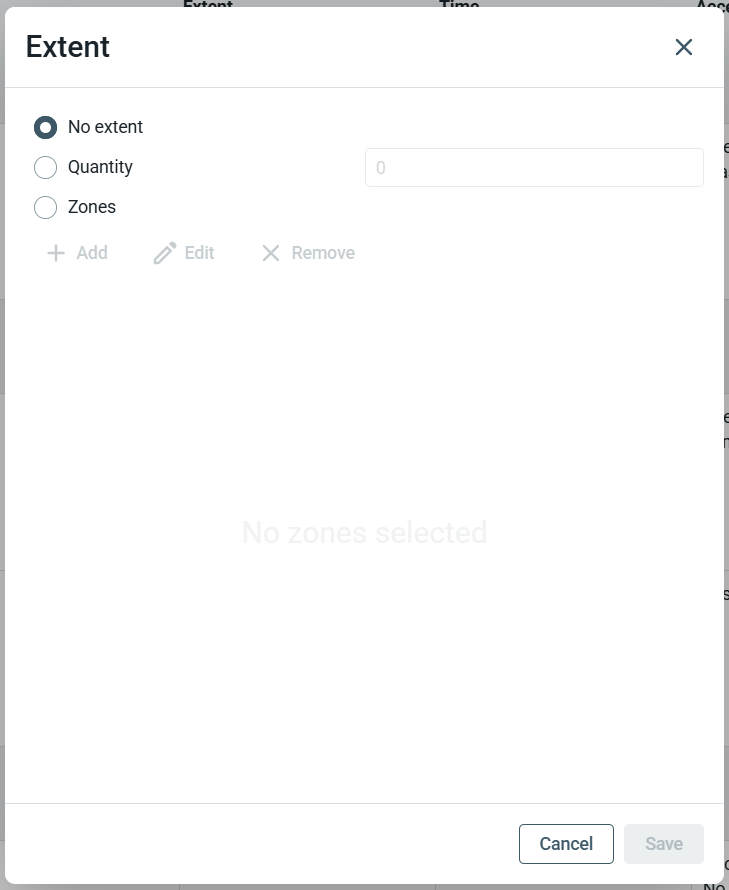

 Der Umfang kann wie folgt festgelegt werden:

• Kein Umfang (keine spezifische Anzahl von Prüfungen geplant)
• Menge (Anzahl der geplanten Prüfungen insgesamt, aber nicht an einen bestimmten Standort gebunden)
• Zonen (Anzahl der Prüfungen, die in bestimmten Standorten geplant sind)

Der Umfang ist optional und standardmäßig auf "Kein Umfang" gesetzt.

Wenn Sie 'Zonen' auswählen, klicken Sie auf Hinzufügen, um für jede Zone die Anzahl der Prüfungen festzulegen.

Um den Umfang für mehrere Zonen festzulegen, wechseln Sie zur Umfangsübersicht. Diese Ansicht vereinfacht die Planung des Umfangs Ihrer Kontrollpläne oder Prüfpläne.

Im neuen Fenster sehen Sie Ihre Umfangsübersicht.

• Oben im Fenster werden die Prüfpunkte angezeigt
• Links sehen Sie Ihre Zonen und Zonenebenen
• Der mittlere Teil des Fensters enthält die Matrix

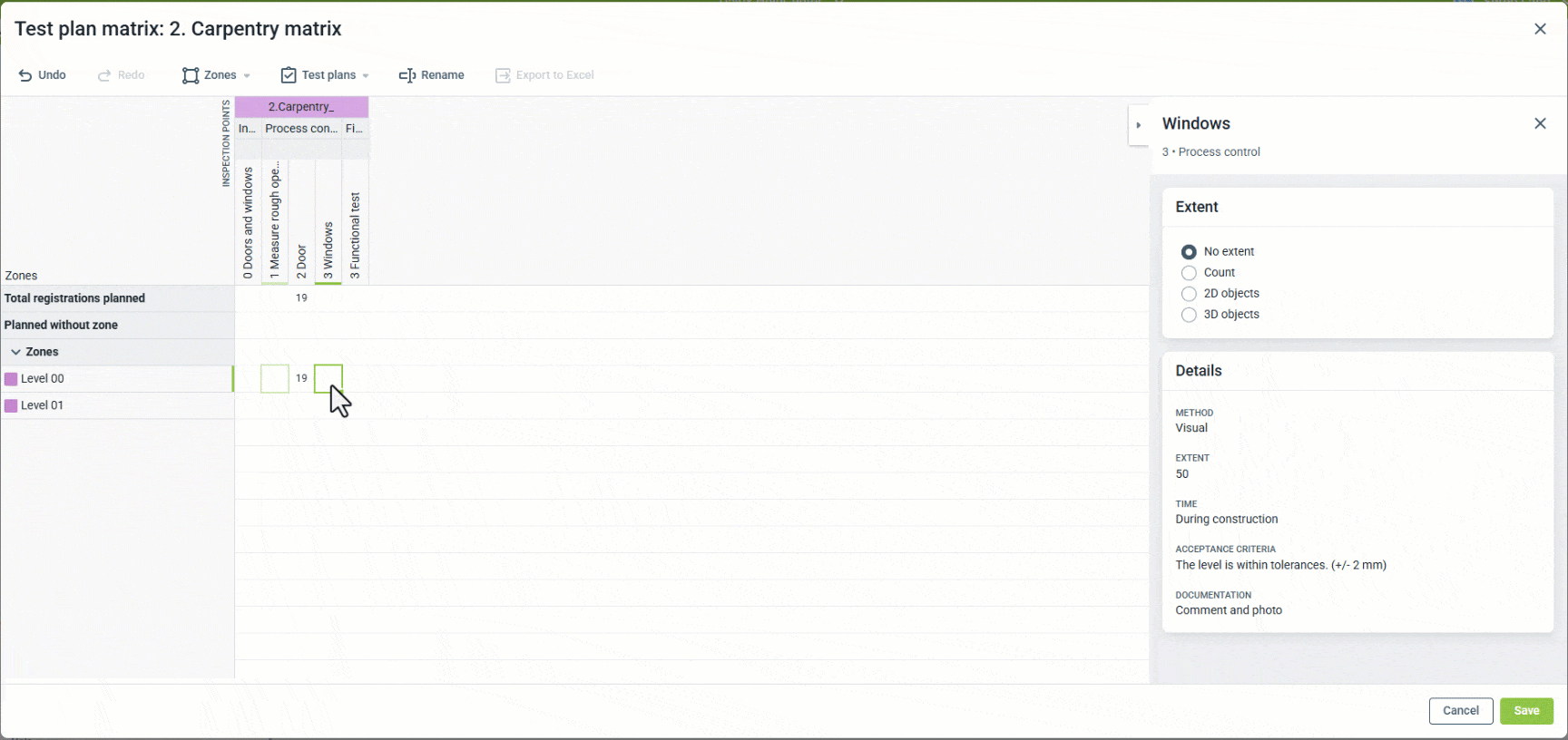

Wenn Sie in die Matrix klicken, öffnet sich ein Paneel auf der rechten Seite. Hier können Sie die Menge und den Typ der Umfänge festlegen.

Wie man den Umfang für Zonen ohne Standort einrichtet

Sie können 'Anzahl' verwenden, um eine spezifische Anzahl von Prüfungen pro Zone zu planen, die nicht an ein 3D- oder 2D-Objekt gebunden sind.

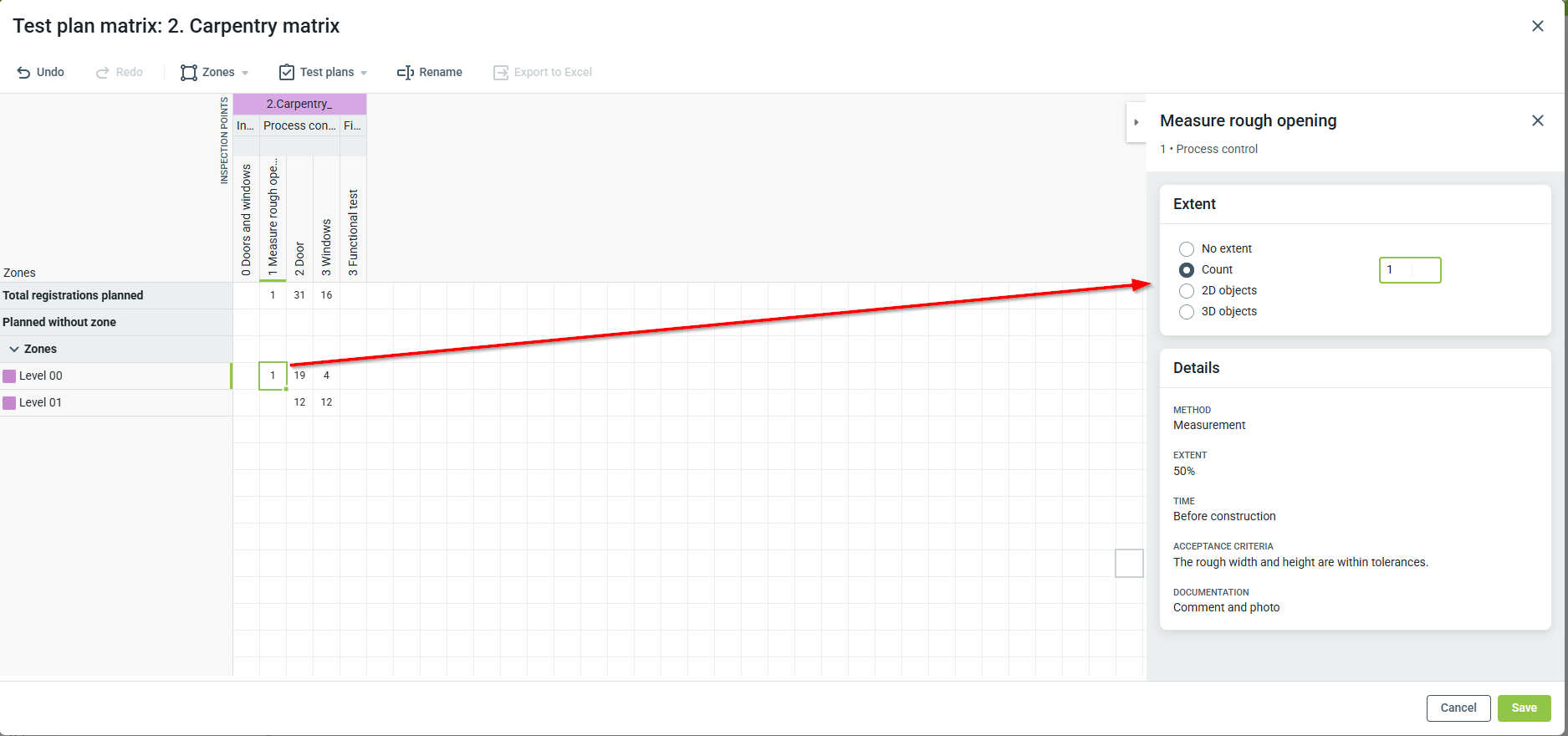

Um eine Anzahl festzulegen, klicken Sie in die Matrixzelle, die dem Prüfpunkt und der Zone entspricht. Klicken Sie im Menü auf der rechten Seite auf 'Anzahl' und geben Sie ein, wie viele Prüfungen durchgeführt werden sollen.

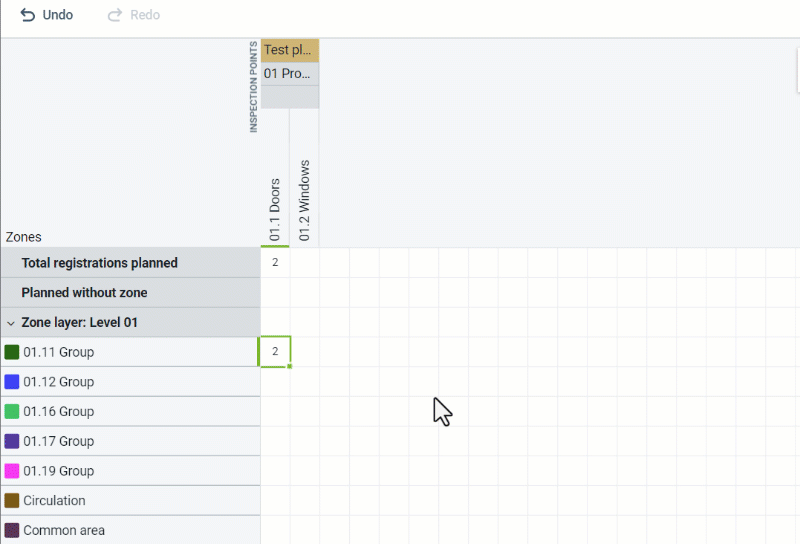

Wenn Sie beabsichtigen, die gleiche Anzahl in allen oder mehreren Zonen zu verwenden, können Sie per Drag-and-Drop über mehrere Zonen und Prüfpunkte ziehen.

Sie können auch eine 'Kein Umfang'-Zelle per Drag & Drop ziehen, um alle geplanten Umfänge schnell zurückzusetzen.

Die insgesamt geplanten Registrierungen werden automatisch aktualisiert und sind oben sichtbar.

Bei Bedarf können Sie auf die einzelnen Zellen in der Matrix klicken und den Umfangstyp oder die Menge im Menü auf der rechten Seite ändern.

Wenn Sie fertig sind, denken Sie daran, auf 'Speichern' zu klicken.

Wie man 2D- oder 3D-Objektgruppen für den Umfang verwendet

Wenn Sie 2D- oder 3D-Objektgruppen erstellt haben, können diese verwendet werden, um die Anzahl automatisch festzulegen und die Prüfungen an den richtigen Ort zu platzieren.

Sie können in diesem Artikel mehr über 2D- oder 3D-Objektzonen lesen: Wie man 2D-/3D-Objektgruppen erstellt.

Eine gute Gruppierung von genau definierten 2D- oder 3D-Objekten ist nützlich für die Planung, besonders wenn Sie jedes Objekt prüfen müssen. Beispielsweise, wenn Sie jede Tür in einem Gebäude prüfen müssen und jede Tür Teil einer 2D- oder 3D-Objektgruppe ist, wird die Gesamtzahl automatisch in der Umfangsübersicht aktualisiert.

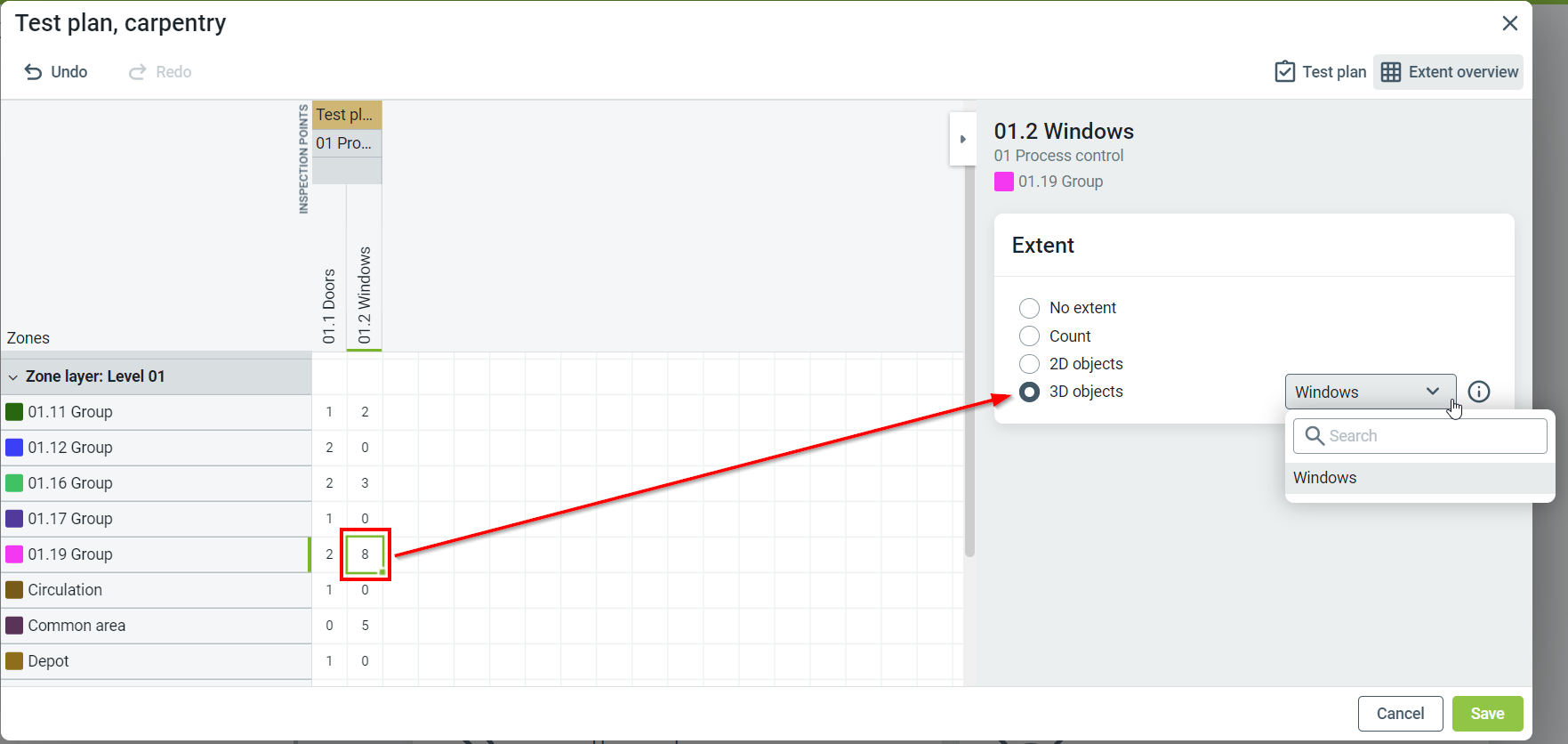

Um den Umfang von 2D- oder 3D-Objektgruppen festzulegen, klicken Sie auf eine Zelle in der Matrix. Klicken Sie dann im Seitenmenü auf entweder '2D-Objekte' oder '3D-Objekte'. Suchen oder wählen Sie die Gruppe aus, die Sie verwenden möchten.

Im obigen Beispiel wird die Inspektion von Fenstern über 3D-Objekte geplant.

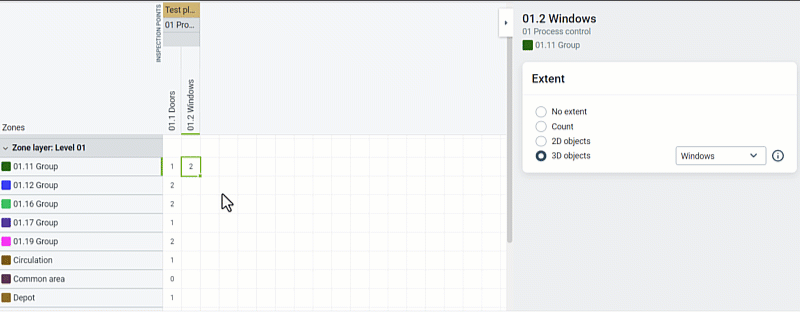

Sie können schnell per Drag-and-Drop über mehrere Zonen ziehen, um den Umfang als 2D- oder 3D-Objekte für die Zonen festzulegen.

Wenn Sie fertig sind, denken Sie daran, auf 'Speichern' zu klicken.

Teilumfang unter Verwendung von Objekten und Zonen

Wenn Sie den Umfang in Zonen mit 2D- oder 3D-Objektgruppen verwenden, können Sie einen Teilumfang festlegen. Teilumfang ermöglicht es Ihnen, einen Prozentsatz der durchzuführenden Tests festzulegen.

Zum Beispiel, wenn die Spezifikationen erfordern, dass 50 % aller Türen und Fenster auf jeder Etage im Gebäude getestet werden, kann dies als Teilumfang eingerichtet werden.

Während die 3D-Objekte in der Zone getestet werden, wird der Umfang automatisch aktualisiert. Die Prüfungen sind abgeschlossen, wenn der Teilumfang erfüllt ist. Prüfungen können weiterhin durchgeführt werden, um über den Teilumfang hinauszugehen.
