Wie bereitet man sich auf einen SiteWalk vor

Dieser Artikel hilft Ihnen, SiteWalk in Ihrem Projekt zu verwenden. Sie können SiteWalk für Projekte verwenden, die BIM-Modelle nutzen, sowie für reine 2D-Projekte, falls Sie ausschließlich mit Zeichnungen arbeiten.

Wir erläutern die erforderliche Ausrüstung und bewährte Verfahren für optimale Ergebnisse Ihrer SiteWalks. Sie können SiteWalk verwenden für:

• Schnelle und einfache visuelle Dokumentation des Baufortschritts oder des tatsächlichen Bauzustands
• 360° Bildregistrierungen, integriert mit Dalux Field Funktionen
• Vergleichen Sie verschiedene Punkte mit unterschiedlichen Aufnahmezeiten oder mit dem BIM-Modell

Erforderliche Ausrüstung

Bevor Sie mit SiteWalk beginnen können, benötigen Sie die richtige Ausrüstung. SiteWalk kann nur mit einer unterstützten Kamera verwendet werden, wie unten in der Liste aufgeführt.

Unterstützte Kameras:

• Insta360 X5 - Empfohlen von Dalux, erfordert eine SD-Karte, z. B. eine MicroSD V30
• Insta360 X4* - Benötigt eine SD-Karte, z. B. eine MicroSD V30
• Ricoh Theta Z1

*Bitte beachten Sie, dass die Insta 360 X4 Air nicht unterstützt wird.

Wir empfehlen die Verwendung der folgenden Ausrüstung:

• Empfohlene Kamera: Insta360 X5
• Bringen Sie eine Powerbank mit, um während der Aufnahme eine ausreichende Akkulaufzeit sicherzustellen
• Verzichten Sie auf die Verwendung eines Linsenschutzes, da er die Bildqualität beeinträchtigen kann

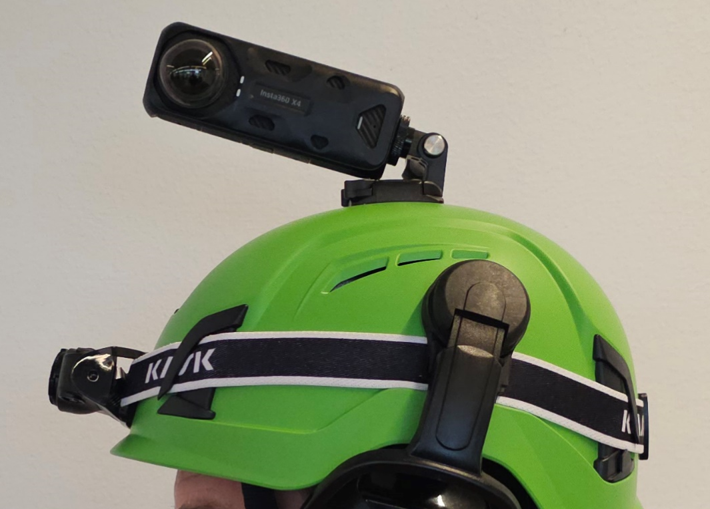

• Montieren Sie die Kamera mit einer leichten Neigung, um die Höhe zu verringern
• Bringen Sie zusätzliche Beleuchtung mit, wenn Sie in Umgebungen mit wenig Licht arbeiten

Weitere Details finden Sie im vollständigen Ausrüstungsleitfaden: Empfohlene Ausrüstung für SiteWalk

Modell- und Zeichnungsqualität

Sie können SiteWalk sowohl für BIM-Projekte als auch für reine 2D-Projekte verwenden. Die auf Ihren Zeichnungen eingezeichnete Route hängt vom Typ und der Qualität Ihrer Daten ab.

Hier sind einige Tipps für ein optimales Ergebnis in reinen 2D-Projekten:

• Verwenden Sie einen hochwertigen architektonischen Grundriss für eine einzelne Etage.
• Idealerweise zeigt Ihre Zeichnung deutlich Objekte wie Wände, Fenster, Türen und andere Elemente.
• Die Zeichnung sollte ihre Maßstabsinformationen in Dalux enthalten.
• Stellen Sie sicher, dass Sie pro Zeichnung nur einen Plan haben und bei Renovierungsprojekten keine überlagerten Versionen.

Nicht verwenden:

• TGA-Zeichnungen
• Deckenspiegel-Pläne
• Orthofotos
• Zeichnungen mit mehreren Ebenen
• Zeichnungen mit vielen Anmerkungen und Überlagerungen.

Gutes Beispiel für SiteWalk

Wenn Sie 3D-Modelle in Ihrem Projekt haben, folgen Sie diese Richtlinien:

• Verwenden Sie ein Architekturmodell des Gebäudes, das Objekte wie Wände, Fenster, Türen und weitere Elemente enthält.
• Stellen Sie sicher, dass Ihre Ebenen in der richtigen Höhe erstellt werden und dass Ihre Zeichnungen genau im Maßstab und in der Ausrichtung dargestellt sind.
• Vermeiden Sie mehrere Design-Versionen im selben Gebäude. Sie können unterschiedliche Fachbereich-Modelle mit einem Gebäude verknüpfen, jedoch nicht unterschiedliche Versionen desselben Designs, wie zum Beispiel vor und nach der Renovierung.
• Vermeiden Sie allgemeine geometrische Typen in Ihrem BIM-Modell, wie z.B. IFCElementProxy. Solche Typen können die Genauigkeit des Ergebnisses mindern.

Planung Ihrer Route und Ihres Zeitplans

Regelmäßige SiteWalks ermöglichen es Ihnen, den Fortschritt Ihres Projekts während der Bauphase zu verfolgen. Für einen einfachen Vergleich und eine gründliche Dokumentation ist es sinnvoll, SiteWalks in festen Zeitabständen durchzuführen.

• Hochaktive Bereiche (TGA-Installationen, Innenausbau, etc.): wöchentlich
• Regelmäßige Arbeiten (Betonbau, Fassade, etc.): zweiwöchentlich
• Niedrige Aktivität (abgeschlossene/pausierte Bauzonen): monatlich

Kürzere Intervalle in Bereichen mit hoher Aktivität gewährleisten eine ordnungsgemäße Dokumentation und verringern das Risiko, wichtige Informationen zu übersehen.

Planen Sie Ihre Route(n) entsprechend. Gehen Sie jedes Mal ungefähr die gleiche Route, um Ihre Bilder einfacher vergleichen zu können. Befolgen Sie diese Richtlinien zur Planung Ihrer Routen, um die besten Ergebnisse zu erzielen:

• Start und Ende - Wählen Sie leicht erkennbare Standorte auf den Zeichnungen (z.B. Türrahmen), die mindestens 10 Meter voneinander entfernt sind. Stellen Sie sicher, dass Sie die richtigen Punkte auf der Zeichnung auswählen.
• Bleiben Sie auf derselben Etage - Sie können nur eine Etage pro Video aufzeichnen. Bleiben Sie auf derselben Etage und starten Sie eine neue Aufzeichnung auf einer neuen Etage.
• Kennen Sie Ihren Weg - Die Route ist einfacher, wenn Sie wissen, wohin Sie gehen. Inspizieren Sie zunächst die Baustelle und legen die Orte fest, die Sie abgehen möchten. Seien Sie konsistent mit Ihren Pfaden, da dies den Vergleich von Bildern später erleichtert.
• Locations erneut besuchen - Es ist immer eine gute Idee, denselben Bereich zweimal zu begehen. Dies hilft dem System zu erkennen, wo Sie gewesen sind, und verbessert den Pfad des SiteWalk.
