Dieser Artikel zeigt Ihnen, wie Sie die Stempelfunktion in Box Pro einrichten.
Die Stempelfunktion erleichtert es, Stempel zu Ihren Zeichnungen hinzuzufügen, wenn Sie diese veröffentlichen. Der Stempel fügt Details über den Autorisierer, das Autorisierungsdatum und den Status der Zeichnung hinzu. Sie können auch kurzfristige Markups hinzufügen, die der veröffentlichten Zeichnung hinzugefügt werden.
Stempel können Zeichnungen hinzugefügt werden, wenn eine Datei manuell freigegeben wird oder wenn die Zeichnung als Teil eines Dateiablaufs freigegeben wird.
Wie man Stempel einrichtet
Benutzerrechte
Die Aktivierung und Einrichtung von Stempeln muss von einem Projektadministrator oder Projektplanungsleiter durchgeführt werden. Benutzer mit Berechtigungen, Zeichnungen für veröffentlichte Dateien freizugeben (wie Projektplanungsleiter, über ihre Benutzergruppe oder als Teil ihrer Dateiablaufrolle), können den Stempel auf einer Zeichnung platzieren.
Stempel aktivieren

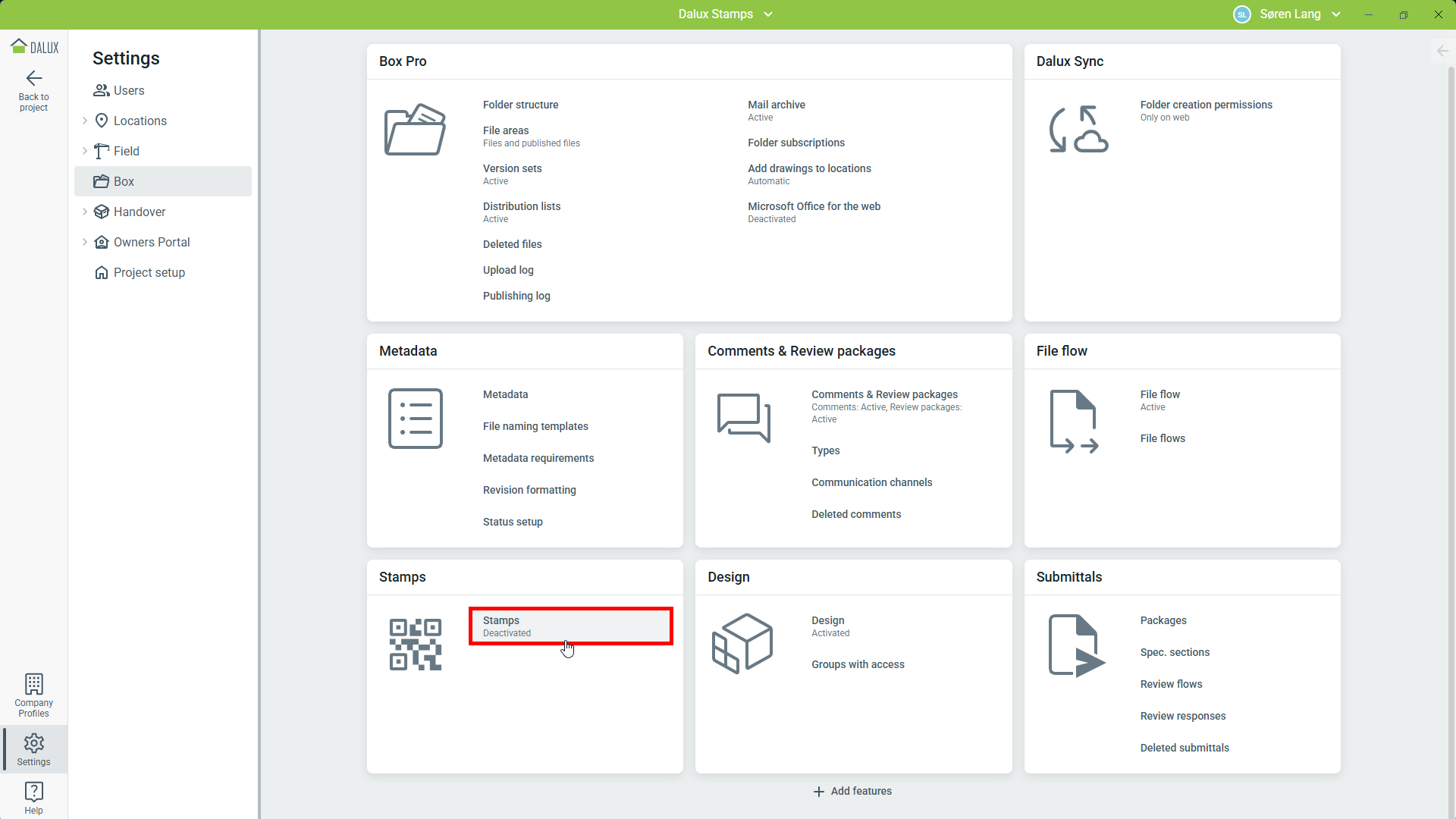

Um Stempel zu aktivieren, gehen Sie zu Einstellung
Box
'Stempel'
'Aktivieren'.
Technische Informationen
Um Stempel für das Veröffentlichen von Dateien zu verwenden, muss der Bereich 'Veröffentlichte Dateien' aktiviert sein. Erfahren Sie mehr über Dateibereiche in diesem Artikel: Dateibereiche. Wenn er nicht aktiv ist, können Zeichnungen dennoch mit einem QR-Code gedruckt werden, der gescannt werden kann, um zu überprüfen, ob die Zeichnung die neueste Version ist.
Stempel können derzeit nicht zu Zeichnungen hinzugefügt werden, die über Plugins hochgeladen werden, aber diese Zeichnungen können dennoch manuell mit QR-Codes gedruckt werden.
Bereits veröffentlichte Dateien müssen erneut veröffentlicht werden, um Stempel und Markups hinzuzufügen oder zu ändern.
Stempelkonfiguration
Nachdem Stempel aktiviert wurden, können Sie sie anpassen, einschließlich ihrer Platzierung und Metadaten.

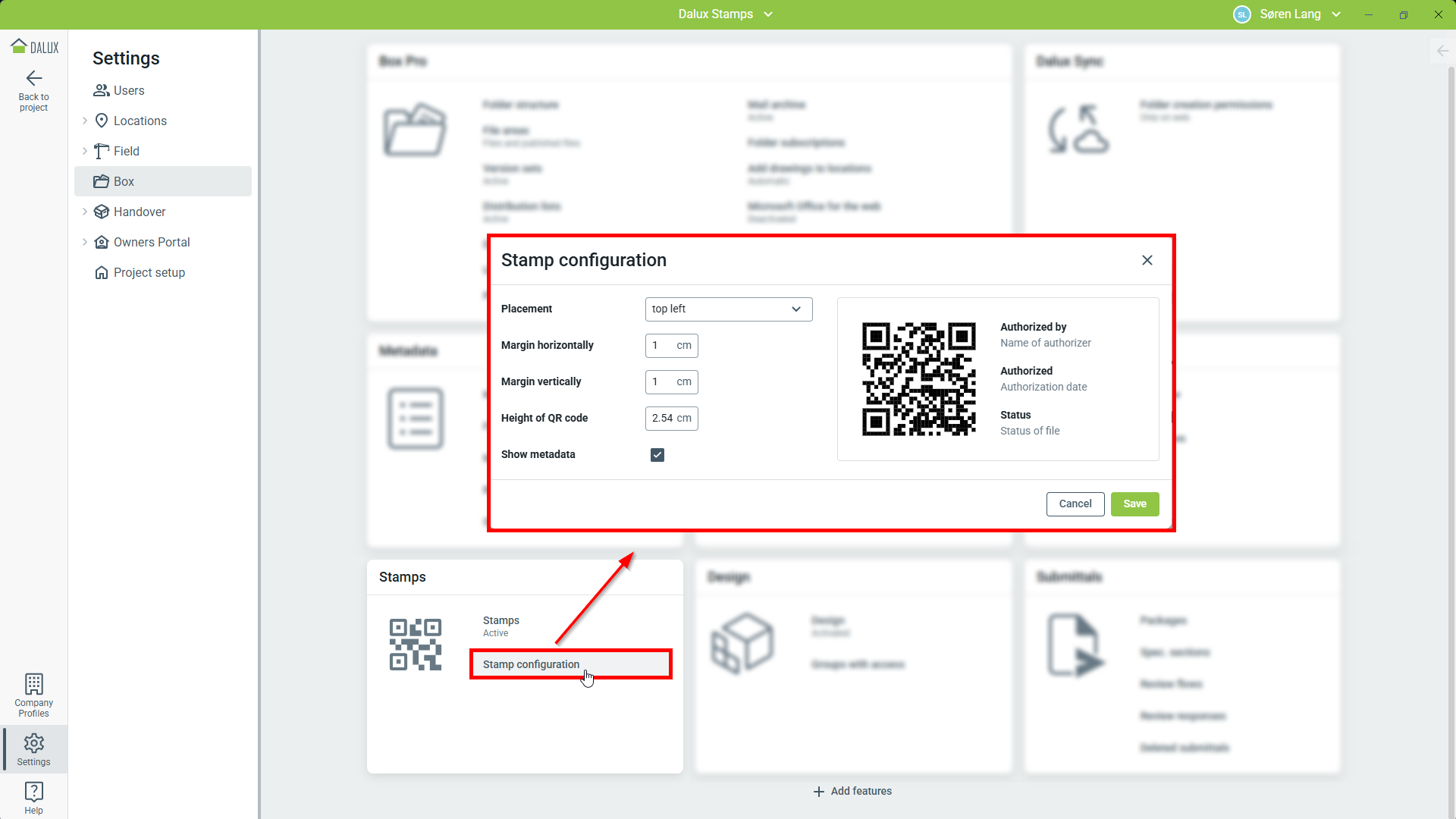

Um Ihre Stempel zu konfigurieren, gehen Sie zu: Einstellung
Box
'Stempel'
'Stempelkonfiguration'.
In der Konfiguration können Sie die Platzierung und den Rand anpassen, der bestimmt, wo auf der Zeichnung der Stempel platziert wird. Der Rand wird vom ausgewählten Eckpunkt der Zeichnung nach innen gemessen, zum nächsten Eckpunkt des Stempels und der Metadaten.
Die Höhe des QR-Codes steuert die Stempelgröße auf der Zeichnung (einschließlich Metadaten), mit einem festen Höhen-Breiten-Verhältnis für eine präzise Platzierung. Sehr lange Namen oder Status können abgeschnitten werden.
Hinweis

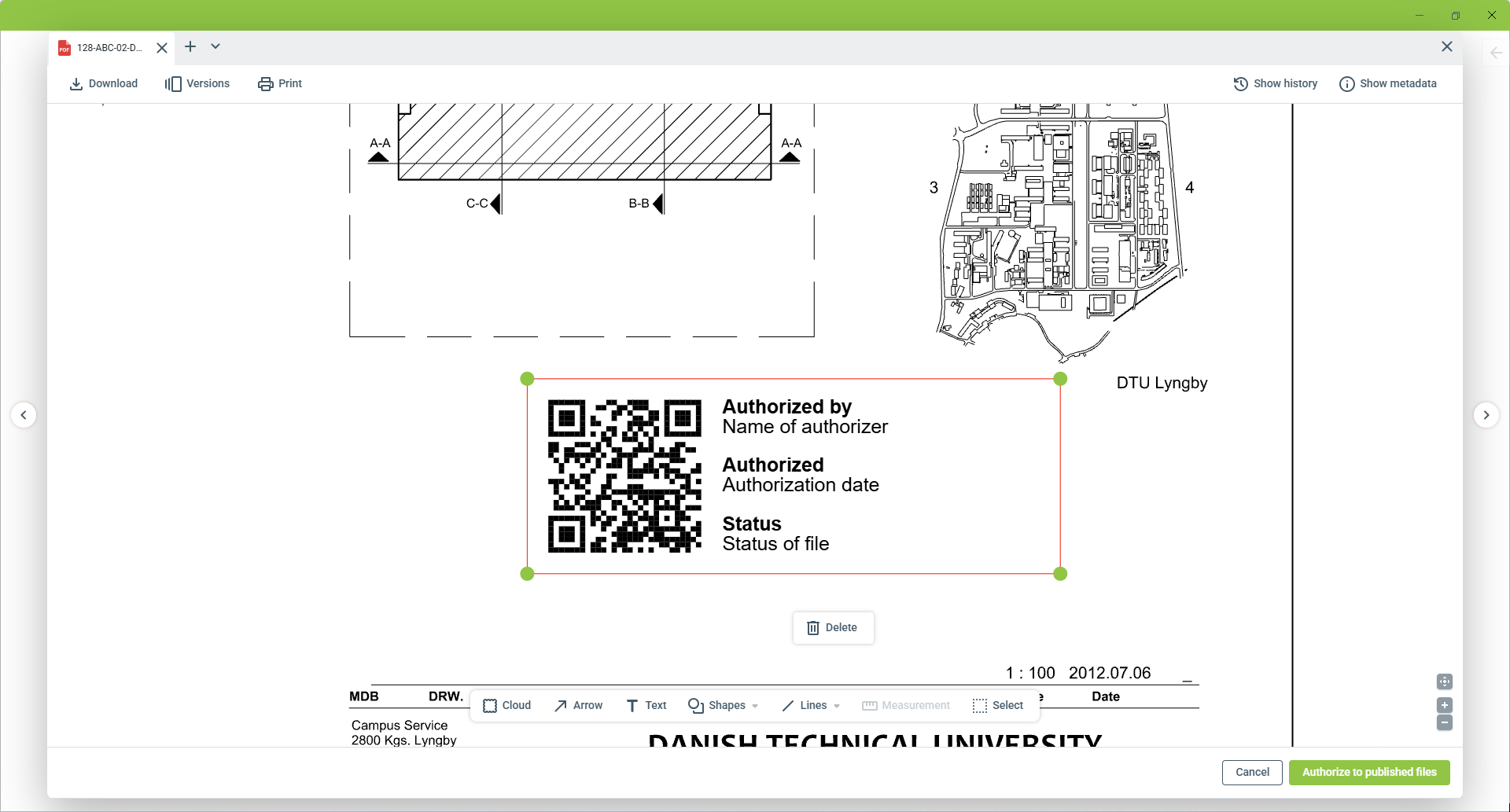

Der Stempel kann manuell verschoben werden, wenn eine einzelne Zeichnung unter Freigabe steht, um sicherzustellen, dass er keine Zeichnungsinformationen überdeckt.
Sie können die Anzeige der Metadaten ein- und ausschalten. Metadaten werden neben dem QR-Code angezeigt.
- Name des Autorisierers - Name der Person, die die Datei entweder manuell freigegeben oder die Datei im letzten Schritt eines Dateiablaufs freigegeben hat.
- Autorisierungsdatum - Zeit und Datum, an dem die Zeichnung autorisiert wurde. Der Zeitstempel zeigt an, wann der Button 'Für veröffentlichte Dateien freigeben' angeklickt wurde.
- Status der Datei - Der ausgewählte Dateistatus bei der Freigabe. Wird nur angezeigt, wenn im Projekt das Status-Setup aktiviert ist. Sie können mehr in diesem Artikel erfahren: Statusmetadaten für Dateien
Wir empfehlen, einen spezifischen Platz für den Stempel entweder um oder innerhalb des Titelblocks Ihrer Zeichnungen zu schaffen. Dies hilft, eine konsistente Platzierung aufrechtzuerhalten und es Zuschauern zu erleichtern, den Stempel zu finden.
Wenn Sie mehr über die Verwendung von Stempeln erfahren möchten, lesen Sie diesen Artikel: Wie man Stempel verwendet.
