Dieser Artikel zeigt Ihnen, wie Sie die Stempelfunktion in Box Pro verwenden.
Die Stempelfunktion erleichtert das Hinzufügen von Stempeln zu Ihren Zeichnungen, wenn Sie diese veröffentlichen. Der Stempel fügt einen QR-Code und Details über den Freigabeberechtigten, das Freigabedatum und den Status der Zeichnung hinzu. Sie können auch Markups hinzufügen, die in die veröffentlichte Zeichnung aufgenommen werden.
Der QR-Code kann gescannt werden und überprüft, ob die Zeichnung die neueste Version ist oder ob in Dalux eine neue Version verfügbar ist.
Stempel können zu Zeichnungen hinzugefügt werden, wenn eine Datei manuell freigegeben wird oder wenn die Zeichnung als Teil eines Dateiablaufs freigegeben wird.
So verwenden Sie Stempel mit manueller Freigabe
Benutzerrechte
Benutzer mit Berechtigungen zur Freigabe von Zeichnungen zu veröffentlichte Dateien (z. B. Projektplanungsleiter über ihre Benutzergruppe oder als Teil ihrer Dateiablauf-Rolle) können den Stempel auf eine Zeichnung platzieren.
Bereits veröffentlichte Dateien müssen erneut veröffentlicht werden, um Stempel und Markups hinzuzufügen oder zu ändern.
Zeichnungen können manuell aus ihrem jeweiligen Box-Ordner oder aus Alle Dateien freigegeben werden.

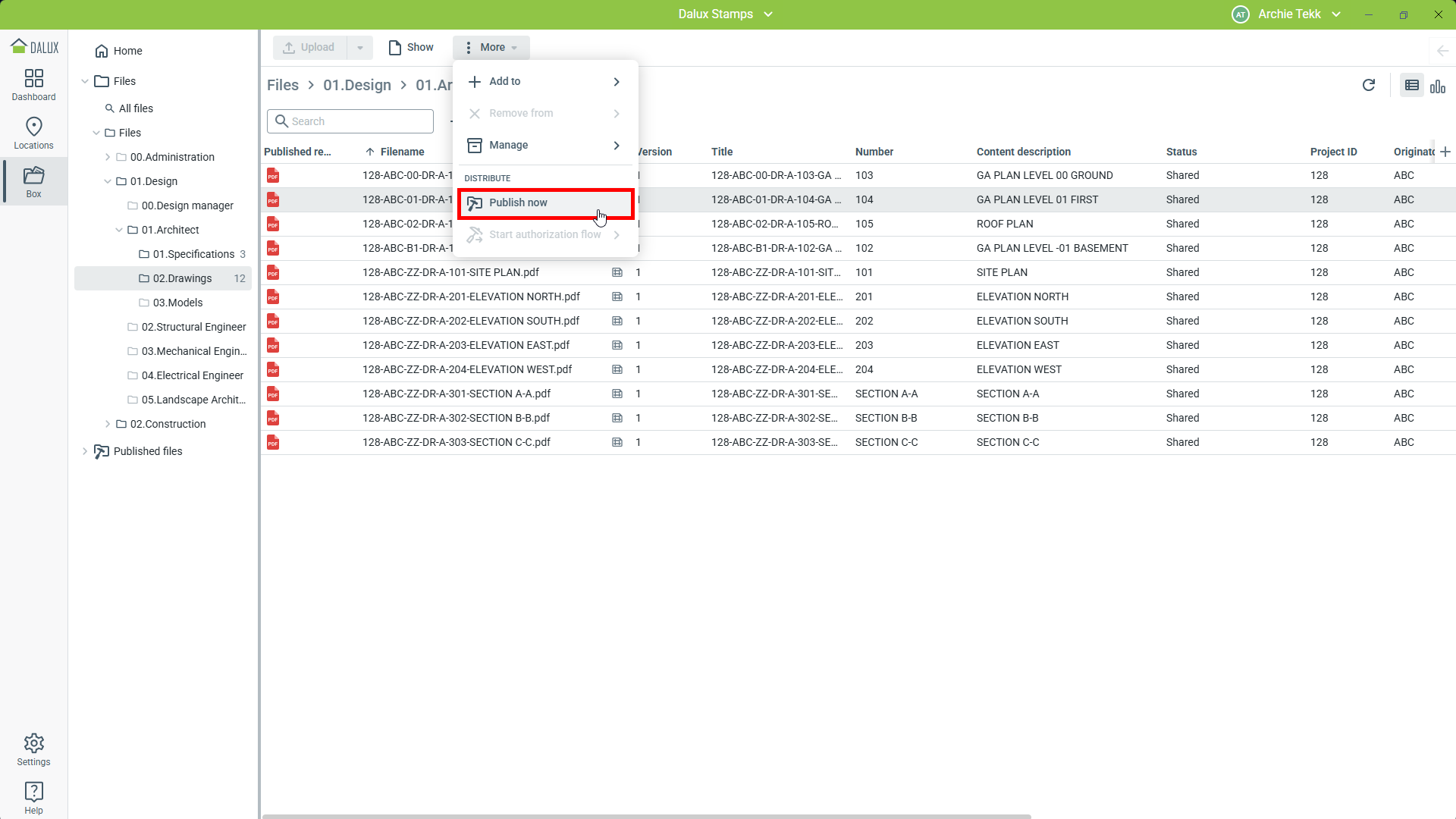

Gehen Sie zu Box
Dateien
Suchen Sie die Datei(en), die Sie freigeben möchten
Mehr
Jetzt veröffentlichen.
Tipps und Tricks
Wir empfehlen, jeweils an einer Zeichnung zu arbeiten, um sicherzustellen, dass der Stempel korrekt platziert ist. Beim gleichzeitigen Veröffentlichen mehrerer Dateien wird die Standardplatzierung des QR-Codes verwendet.
Markups erstellen und den Stempel platzieren
Im neuen Fenster können Sie Markups erstellen und die Platzierung und Größe des QR-Codes anpassen.
Technische Informationen
Markups und Stempel werden dauerhaft in die Zeichnung eingebettet und können nur entfernt oder geändert werden, wenn eine neue Version veröffentlicht wird.

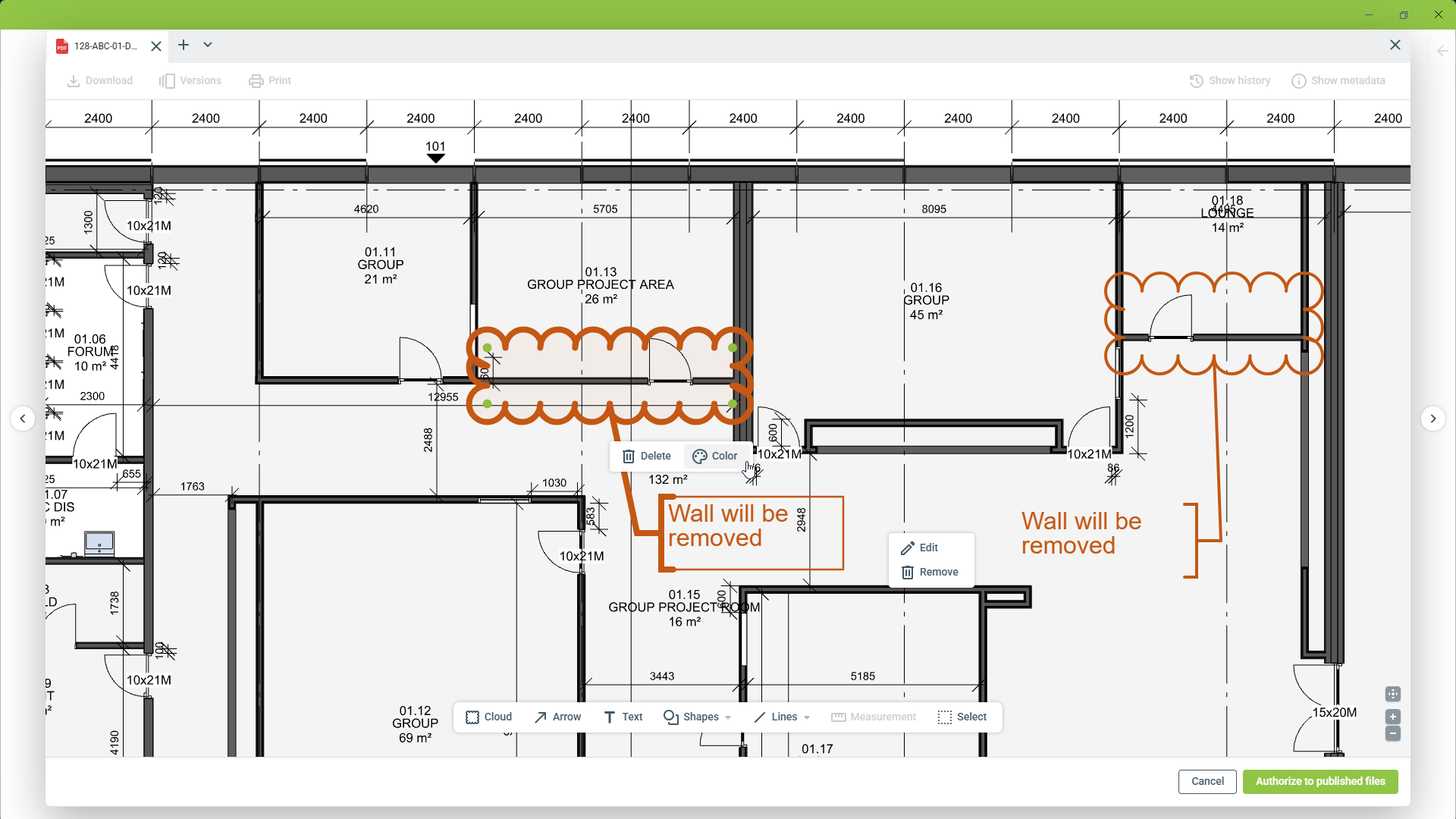

Die Werkzeugleiste am unteren Rand der Zeichnung bietet eine Vielzahl von Markups, die hinzugefügt werden können. Sie können die Farbe einzelner Markups ändern, indem Sie diese auswählen und auf Farbe klicken.
Sie haben die Möglichkeit, Markups aus der Freigabe einer früheren Version derselben Datei wiederzuverwenden oder einen Kommentar zu dieser Datei als Markup zu verwenden.

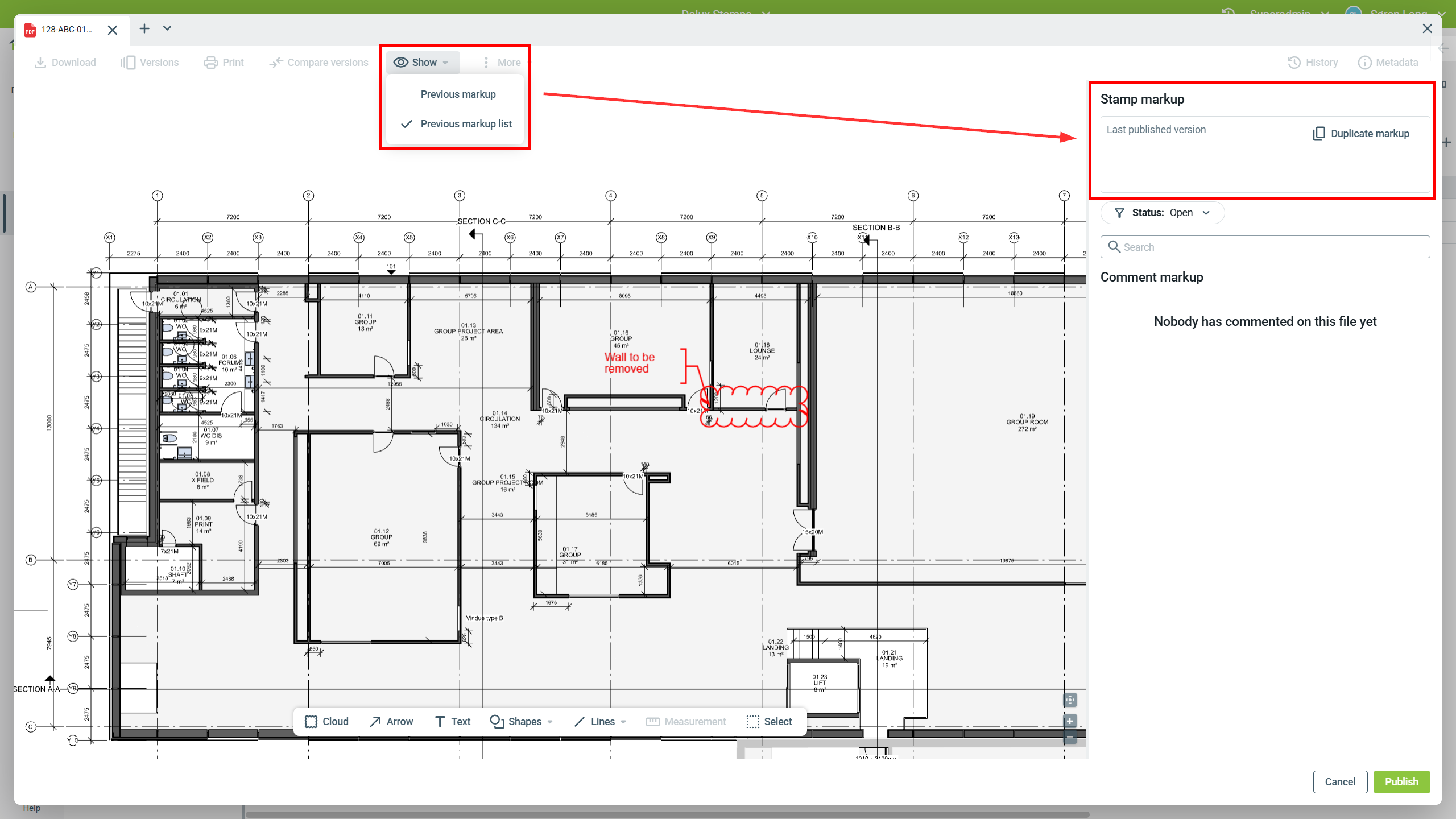

Um dies zu tun, klicken Sie auf Anzeigen und öffnen Sie vorherige Markups. Wählen Sie ein Markup in der Zeichnung oder in der Liste aus und klicken Sie auf
Markup duplizieren. Sie können die Markups vor der Veröffentlichung der Zeichnung mit Stempel und Markup noch bearbeiten.
Hinweis
Markups aus Kommentaren werden nicht zur Zeichnung hinzugefügt; nur Markups, die während des Freigabeprozesses erstellt wurden, werden aufgenommen.

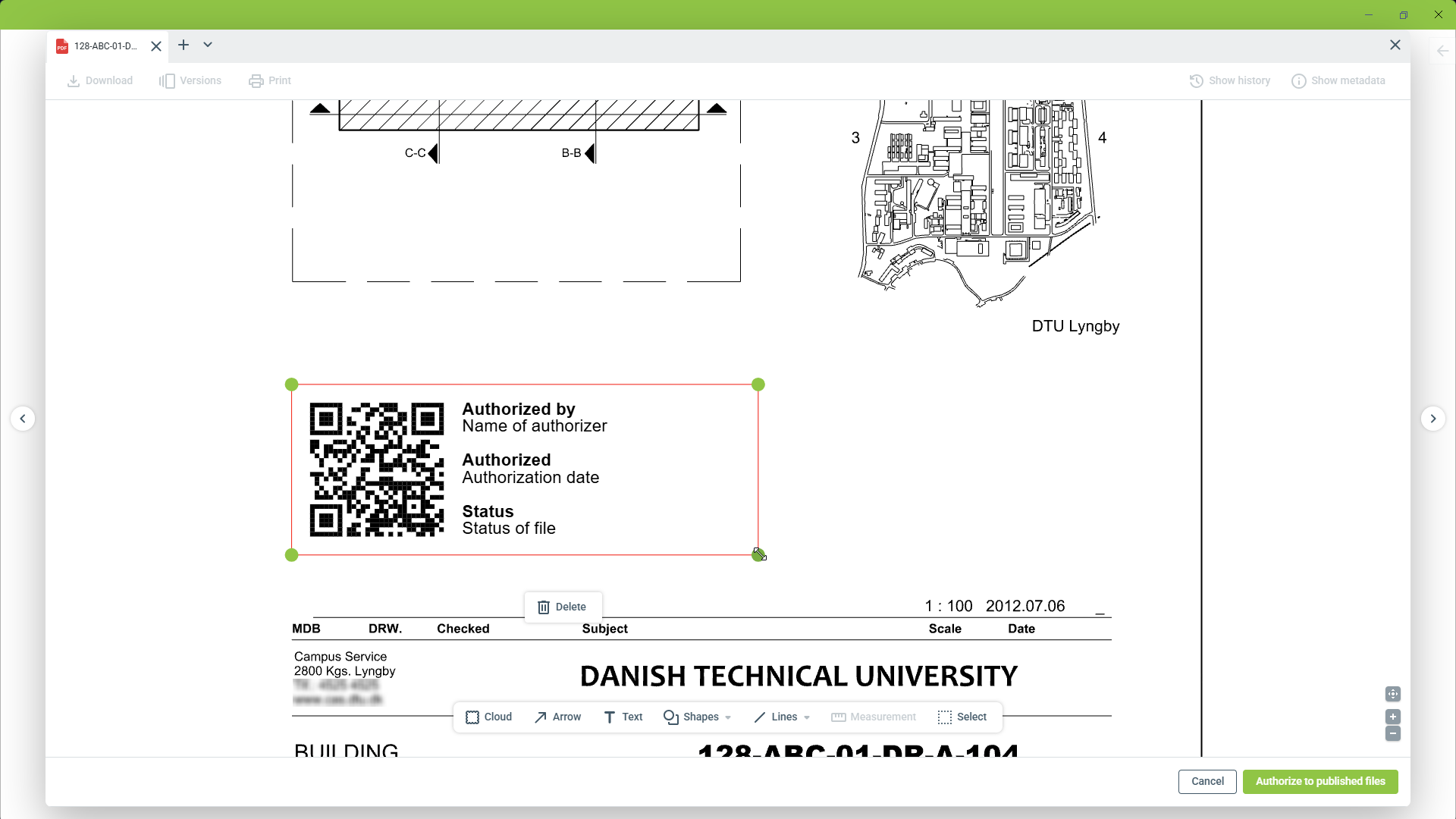

Der Stempel wird gemäß der Projekteinstellung platziert, kann jedoch nach Wunsch bewegt und skaliert werden. Klicken Sie auf den Stempel und passen Sie die Position nach Bedarf an. Wenn Sie den Stempel nicht hinzufügen möchten, kann er durch Klicken auf Löschen entfernt werden.
Die Zeichnung freigeben

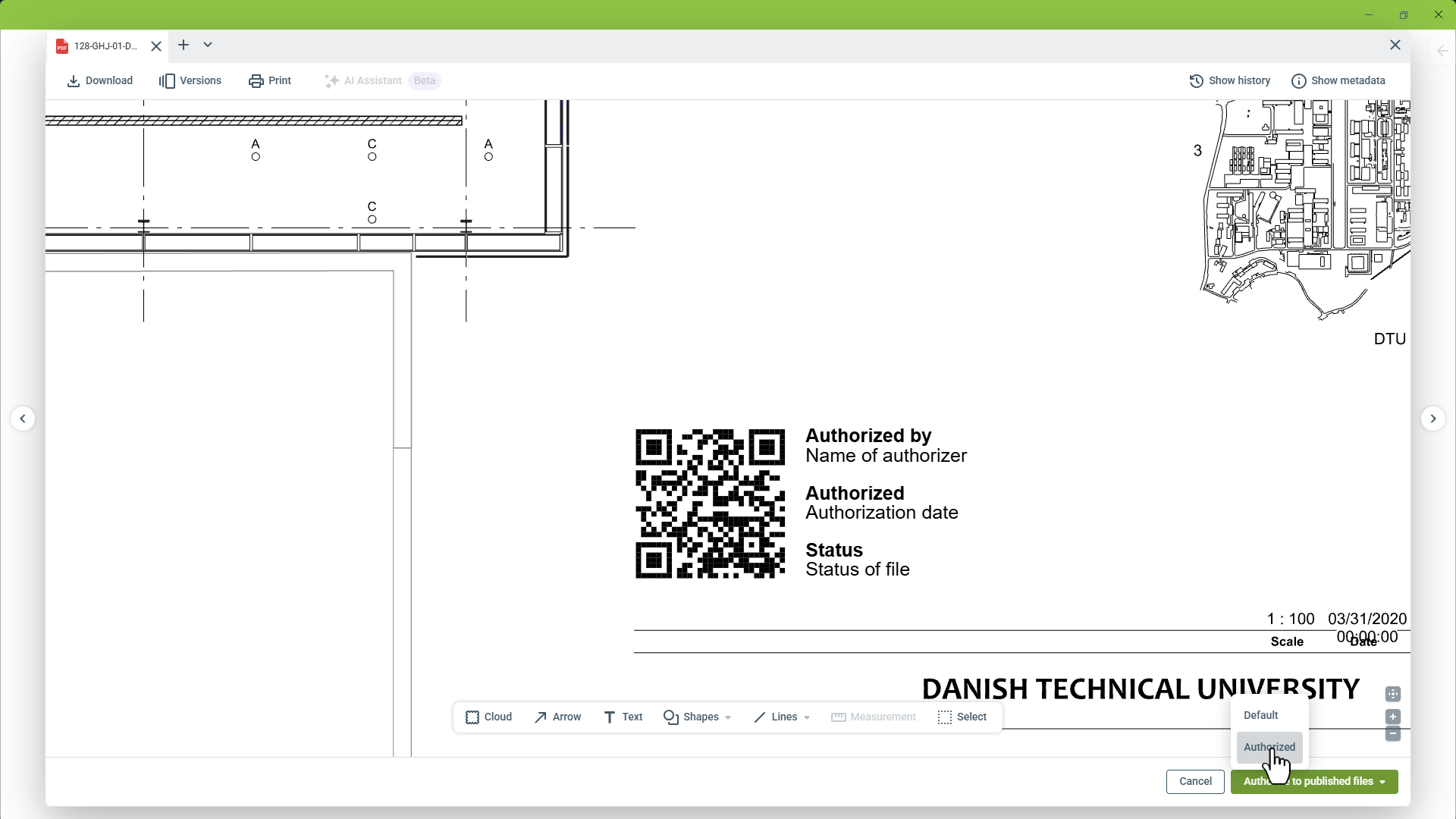

Wenn Sie mit Ihren Markups und der Platzierung des Stempels zufrieden sind, kann die Zeichnung durch Klicken auf 'Für veröffentlichte Dateien freigeben' freigegeben werden. Abhängig von der Projekteinstellung müssen Sie möglicherweise einen Status für die Datei auswählen. Der ausgewählte Status wird als Teil der Metadaten gestempelt.

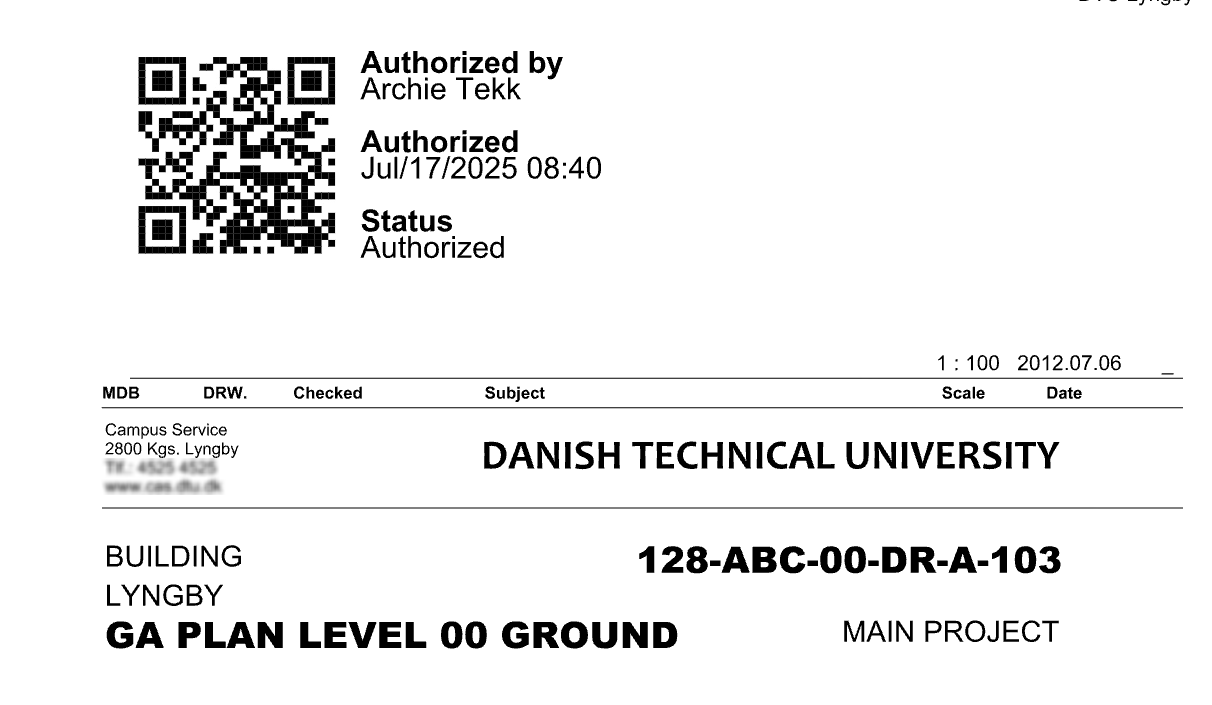

Wenn die Datei veröffentlicht wurde, sind die Markups und der Stempel in die Zeichnung eingebettet. Die Zeichnung kann jetzt gedruckt und verteilt werden.

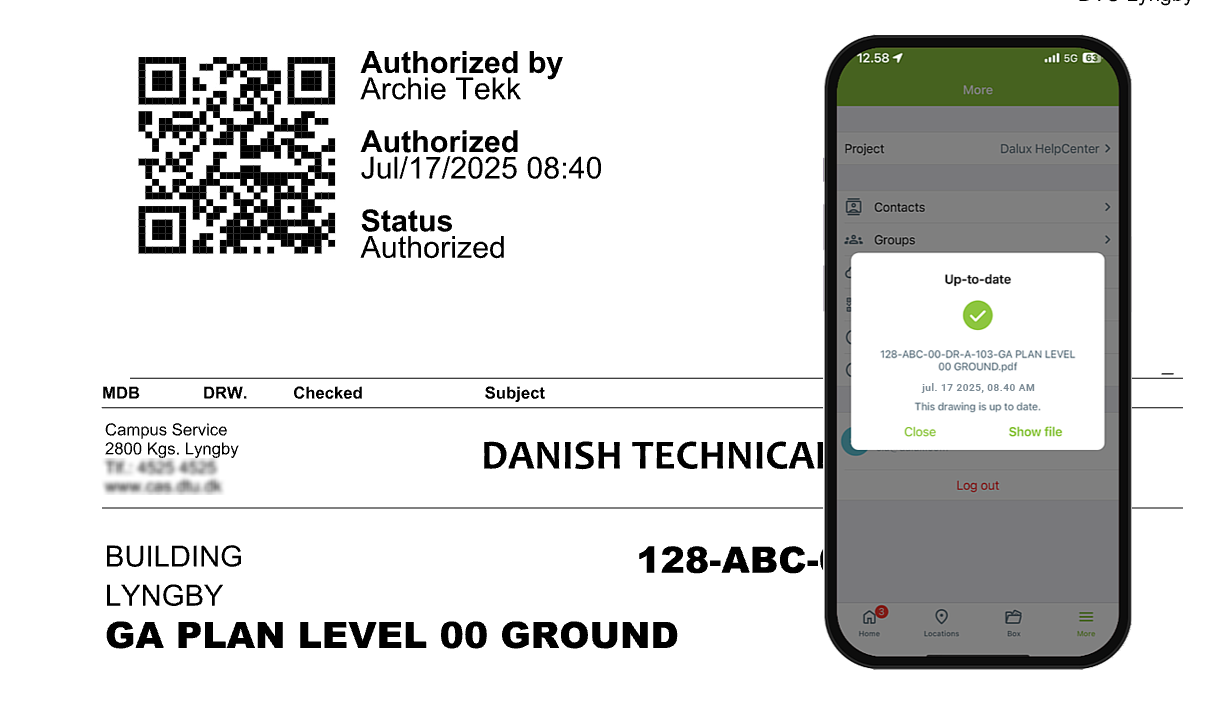

Ein Dummy-QR-Code ist in diesem Screenshot zu sehen. Ihr Projekt generiert einen eindeutigen QR-Code. Das Scannen des QR-Codes informiert die Person, ob die Zeichnung die aktuellste veröffentlichte Version ist oder ob eine neuere Version in Dalux verfügbar ist.
Verwendung von Stempeln mit Ablauf-Freigabe

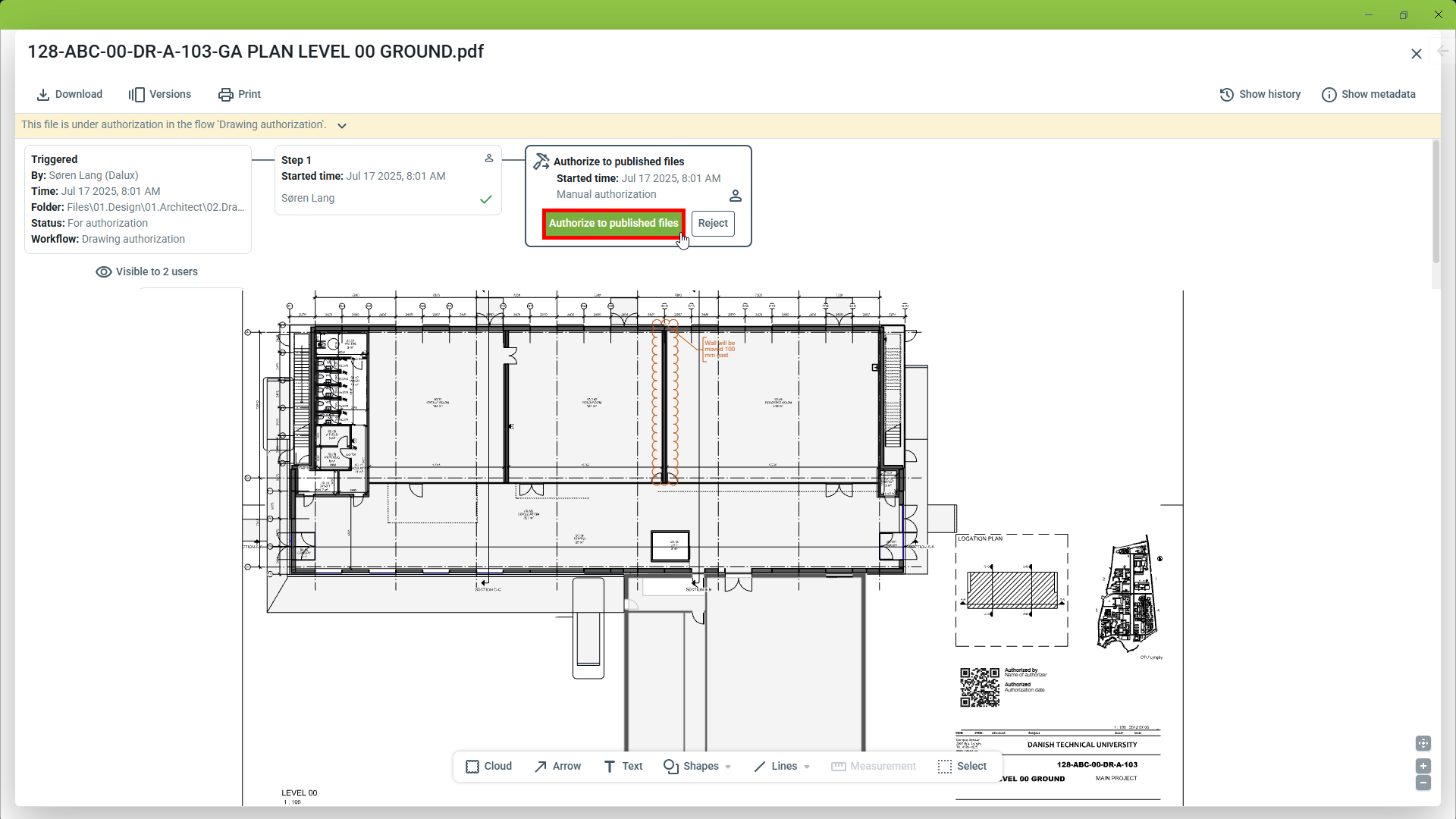

Stempel und Markups können auch erstellt und hinzugefügt werden, wenn eine Datei im Rahmen einer Dateiablauf-Freigabe verarbeitet wird.
Technische Informationen
Stempel werden nicht zu Zeichnungen hinzugefügt, wenn der letzte Schritt des Dateiablaufs die automatische Veröffentlichung hat. Es muss ein Benutzer oder eine Benutzergruppe verantwortlich für die endgültige Veröffentlichung und Platzierung des Stempels sein.
Der Prozess ist jetzt derselbe wie oben im Abschnitt Markups erstellen und den Stempel platzieren erwähnt.
Die Zeichnung freigeben
Wenn Sie mit Ihren Markups und der Platzierung des Stempels zufrieden sind, kann die Zeichnung durch Klicken auf 'Für veröffentlichte Dateien freigeben' freigegeben werden. Abhängig von der Projekteinstellung müssen Sie möglicherweise einen Status für die Datei auswählen.
Wenn die Datei veröffentlicht wurde, sind die Markups und der Stempel in die Zeichnung eingebettet. Die Zeichnung kann jetzt gedruckt und verteilt werden. Ein Dummy-QR-Code ist in diesem Screenshot zu sehen. Ihr Projekt generiert einen eindeutigen QR-Code. Das Scannen des QR-Codes informiert die Person, ob die Zeichnung die aktuellste veröffentlichte Version ist oder ob eine neuere Version in Dalux verfügbar ist.
Mehr erfahren
Wenn Sie mehr darüber erfahren möchten, wie man Stempel einrichtet, lesen Sie diesen Artikel: Wie man Stempel einrichtet.
