Wie man SiteWalks ansieht und vergleicht

Dieser Artikel behandelt, wie man SiteWalks ansieht, vergleicht und exportiert.

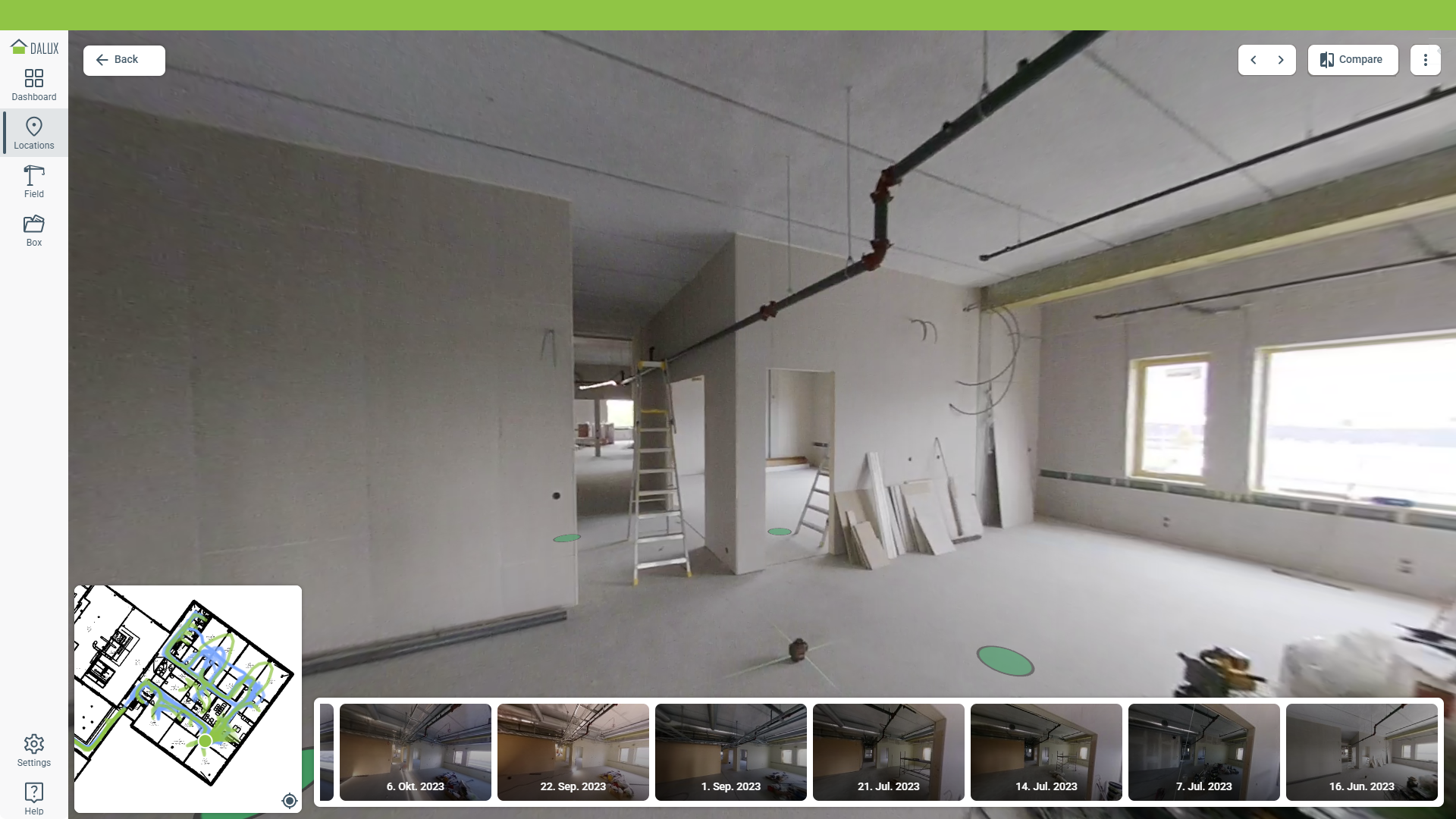

Mit SiteWalk können Sie Fotos vom Fortschritt des Projekts aufnehmen, indem Sie mit einer 360° Kamera, die mit der Dalux Mobile App verbunden ist, über die Baustelle gehen.

Sie können SiteWalk verwenden für

• Schnelle und einfache visuelle Dokumentation des Baufortschritts
• 360° Bildregistrierungen, integriert mit Dalux Field Funktionen
• Vergleichen Sie verschiedene Punkte mit unterschiedlichen Aufnahmezeiten oder mit dem BIM-Modell

In diesem Artikel erfahren Sie, wie Sie SiteWalks aufzeichnen: So zeichnen Sie einen SiteWalk auf

So greifen Sie auf aufgezeichnete SiteWalks zu


Sie können auf SiteWalks entweder in Standorte oder Field zugreifen.

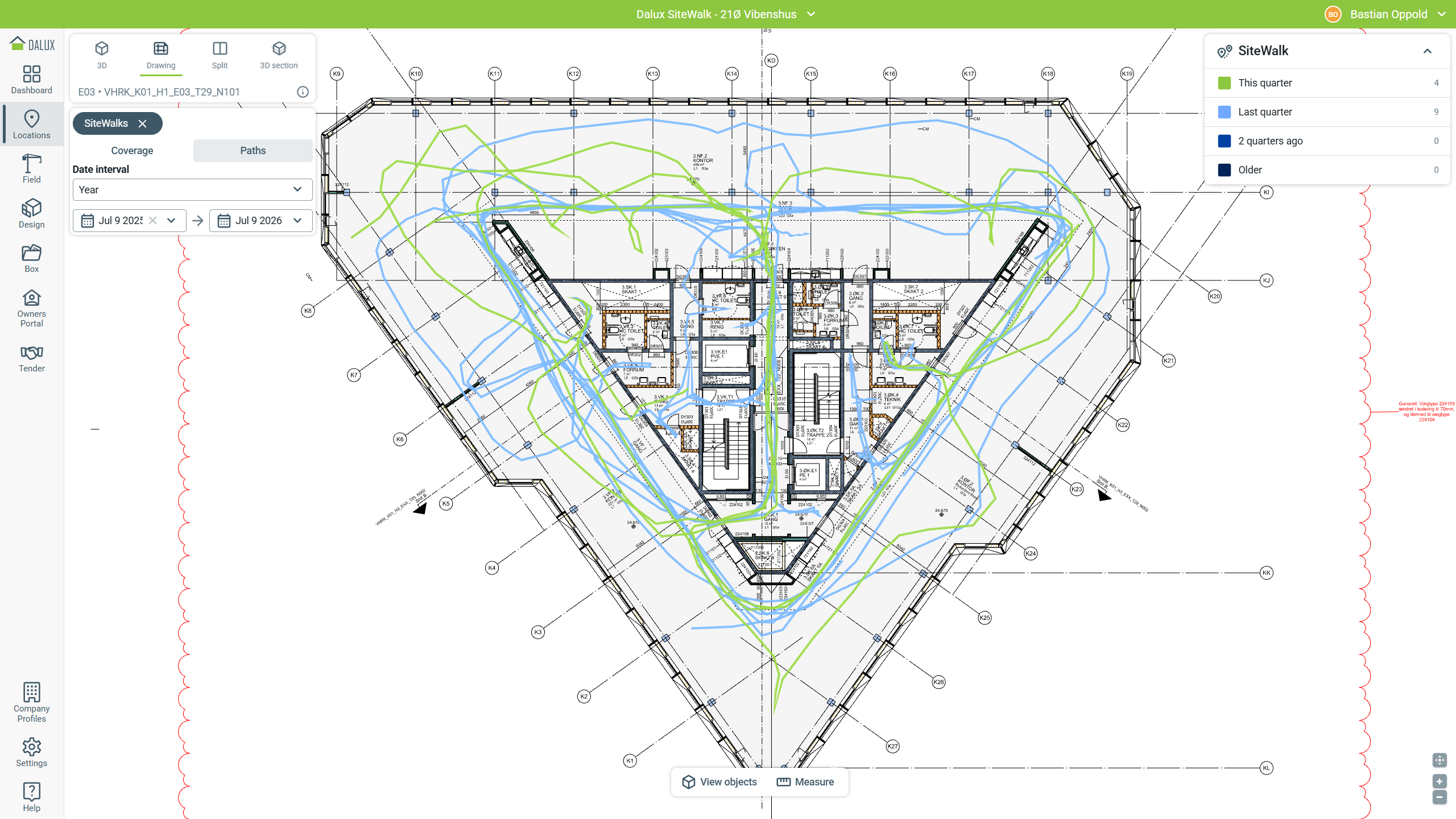

SiteWalks können auf einer Zeichnung inkl. der abgelaufenen Strecke angezeigt werden. Gehen Sie dazu zu Standorte und finden Sie den Grundrissplan, auf dem die SiteWalks erstellt wurden.

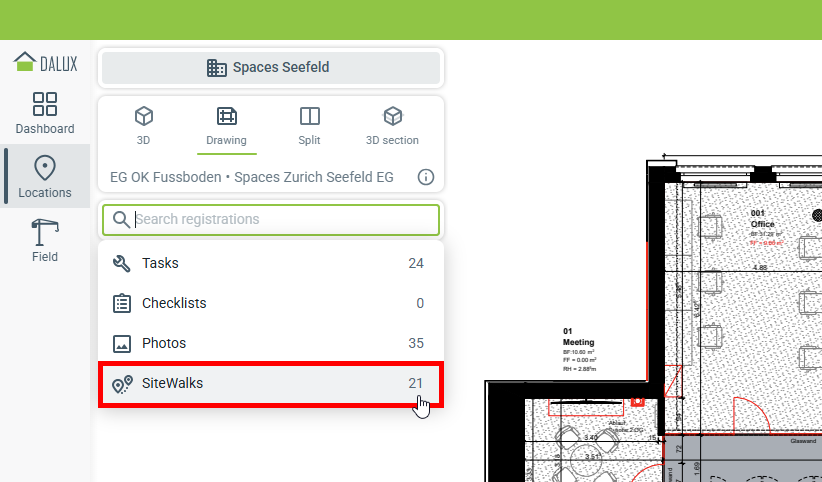

Im Seitenmenü können Sie nach SiteWalks filtern.

Dadurch werden SiteWalks angezeigt, die auf dem Grundriss gemacht wurden. Sie können das Seitenmenü nutzen, um die angezeigten SiteWalks nach einem Datumsbereich zu filtern.

Die Farbe der SiteWalk-Pfade ändert sich je nach gewähltem Zeitfilter.

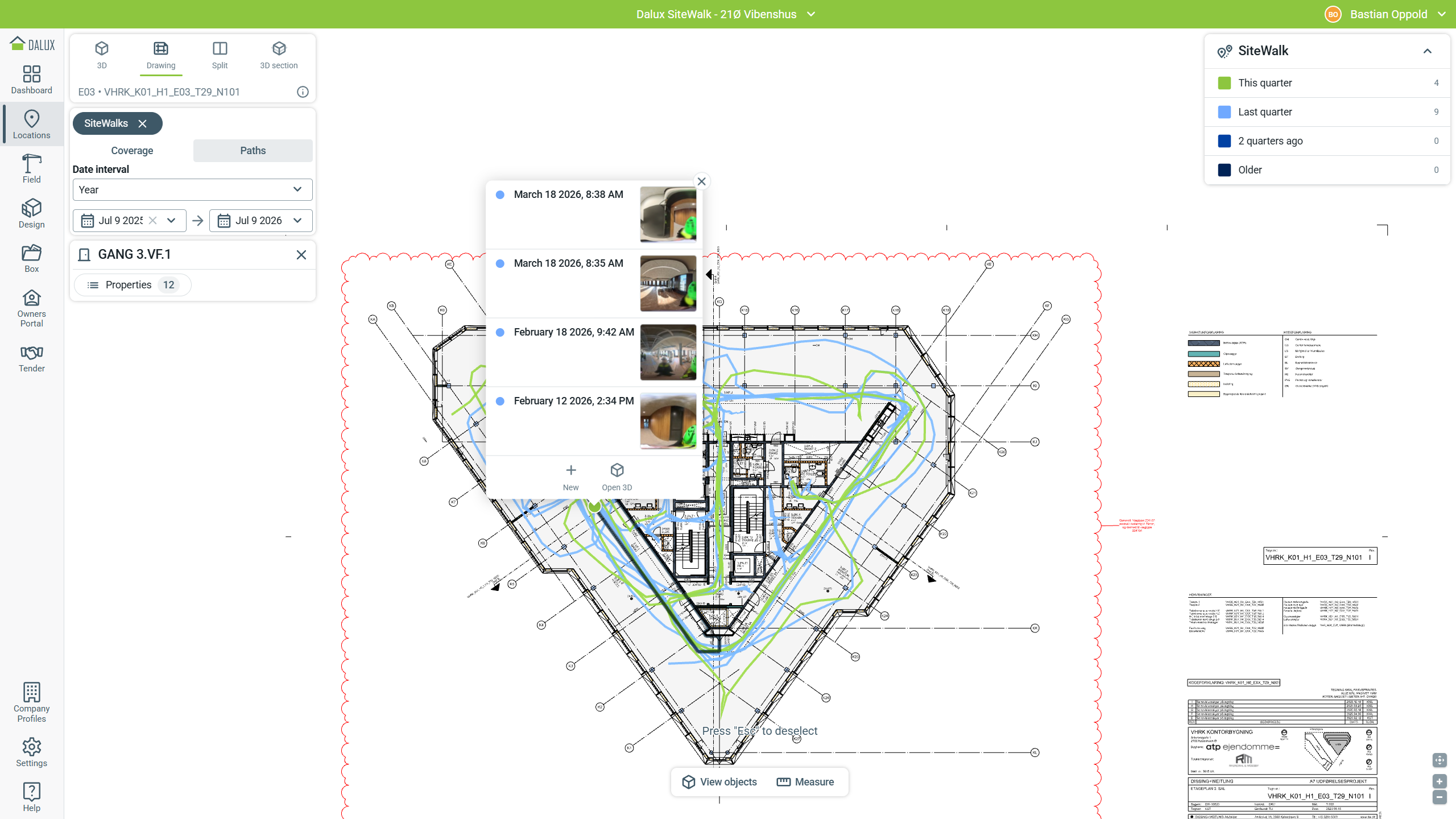

Sie können auf die SiteWalk-Linien klicken, um die verschiedenen Daten anzuzeigen. Wenn es mehrere SiteWalks an der gleichen Stelle gibt, werden die aktuellen SiteWalks mit dem neuesten oben angezeigt.

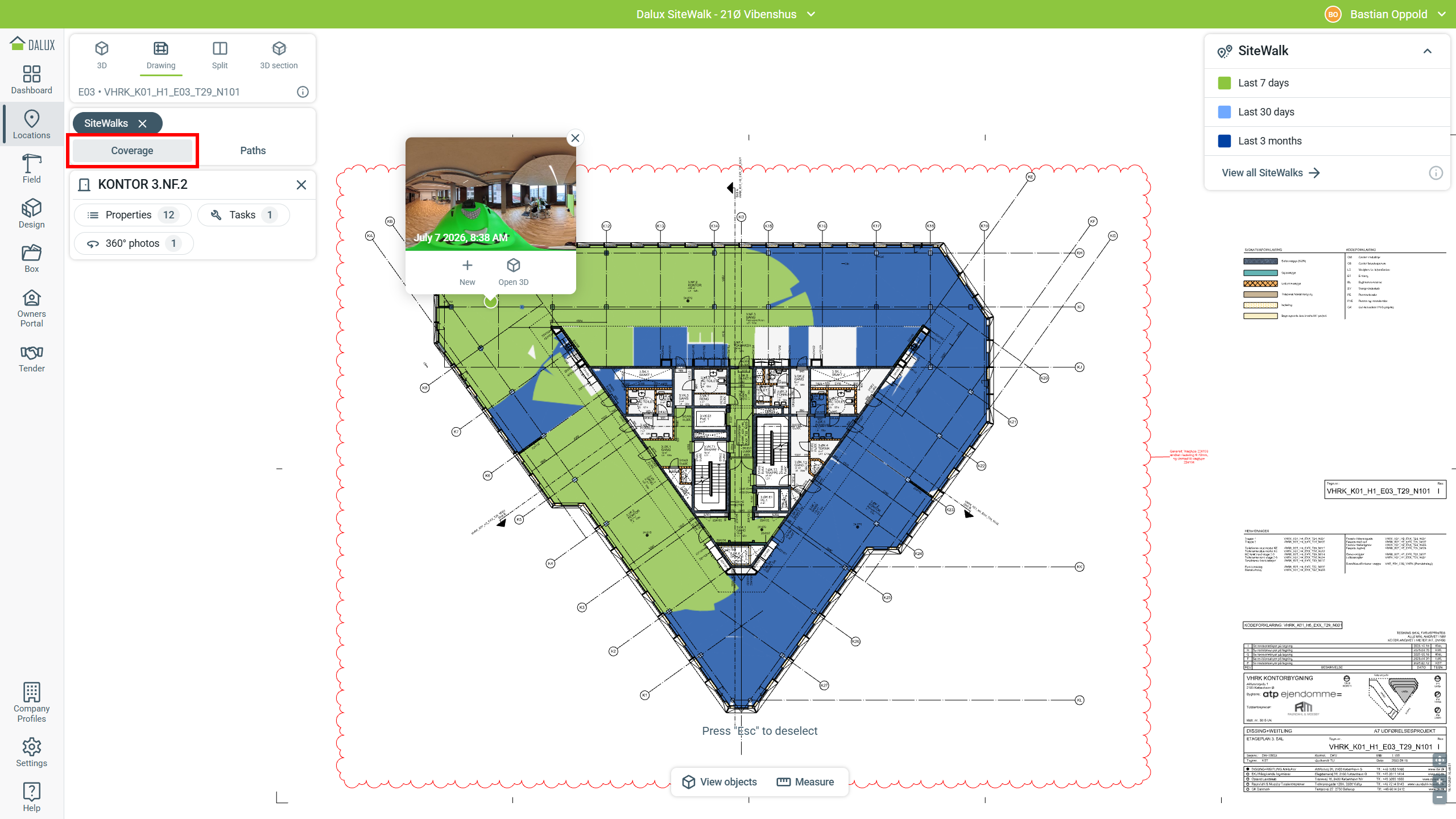

Wechseln Sie zur Abdeckungsansicht, um zu sehen, welche Bereiche in den letzten 3 Monaten aufgezeichnet wurden und welche Capture möglicherweise veraltet sind.

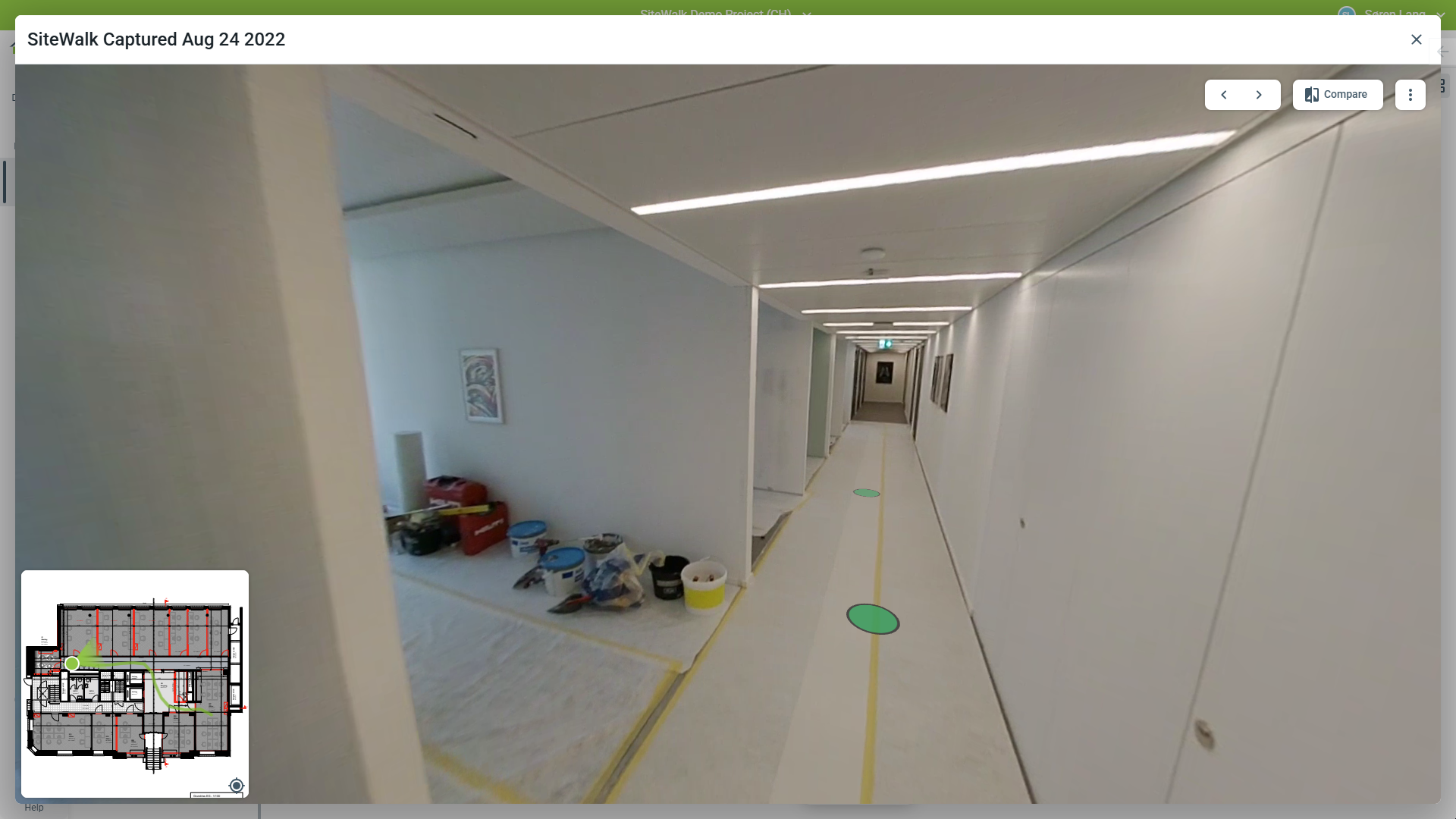

 Sie können auf eine beliebige Vorschau der SiteWalks klicken, um sie zu öffnen.

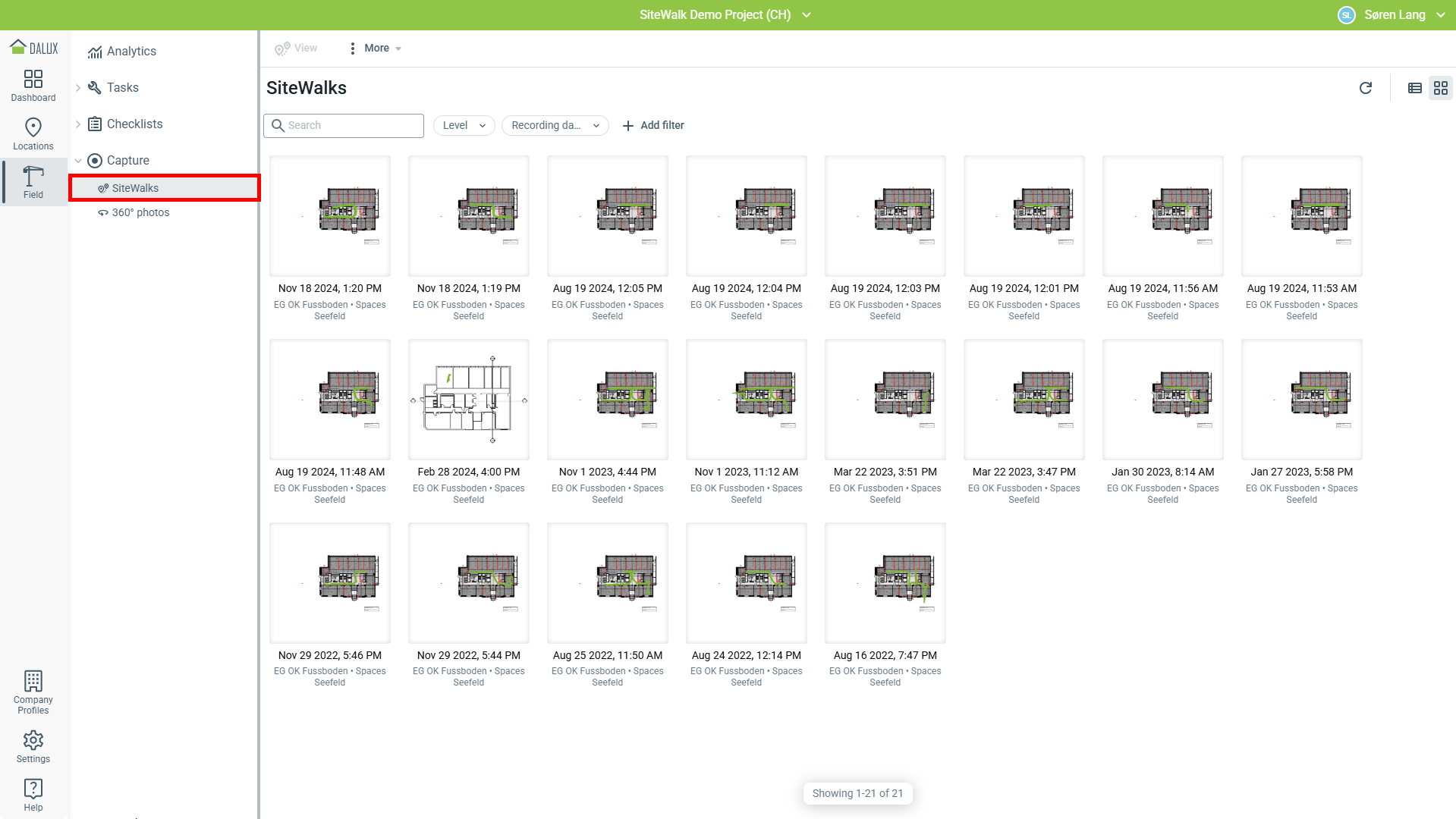

Um einen Überblick über alle auf dem Projekt gemachten SiteWalks zu erhalten, gehen Sie zu Field Capture SiteWalks.

In dieser Ansicht können Sie alle gemachten SiteWalks sehen. Die Raster-Ansicht ist nach Ebenen gruppiert und zeigt eine Miniaturansicht des Grundrisses und des SiteWalk-Pfads.

Bei Bedarf können Sie auch mithilfe der /-Symbole zwischen Listenansicht und Rasteransicht wechseln.

Sie können direkt auf den SiteWalk zugreifen, indem Sie auf ein Vorschaubild oder einen SiteWalk in der Listenansicht doppelklicken. Dies öffnet die einzelne SiteWalk-Aufzeichnung.

Ansicht und Navigation in SiteWalks

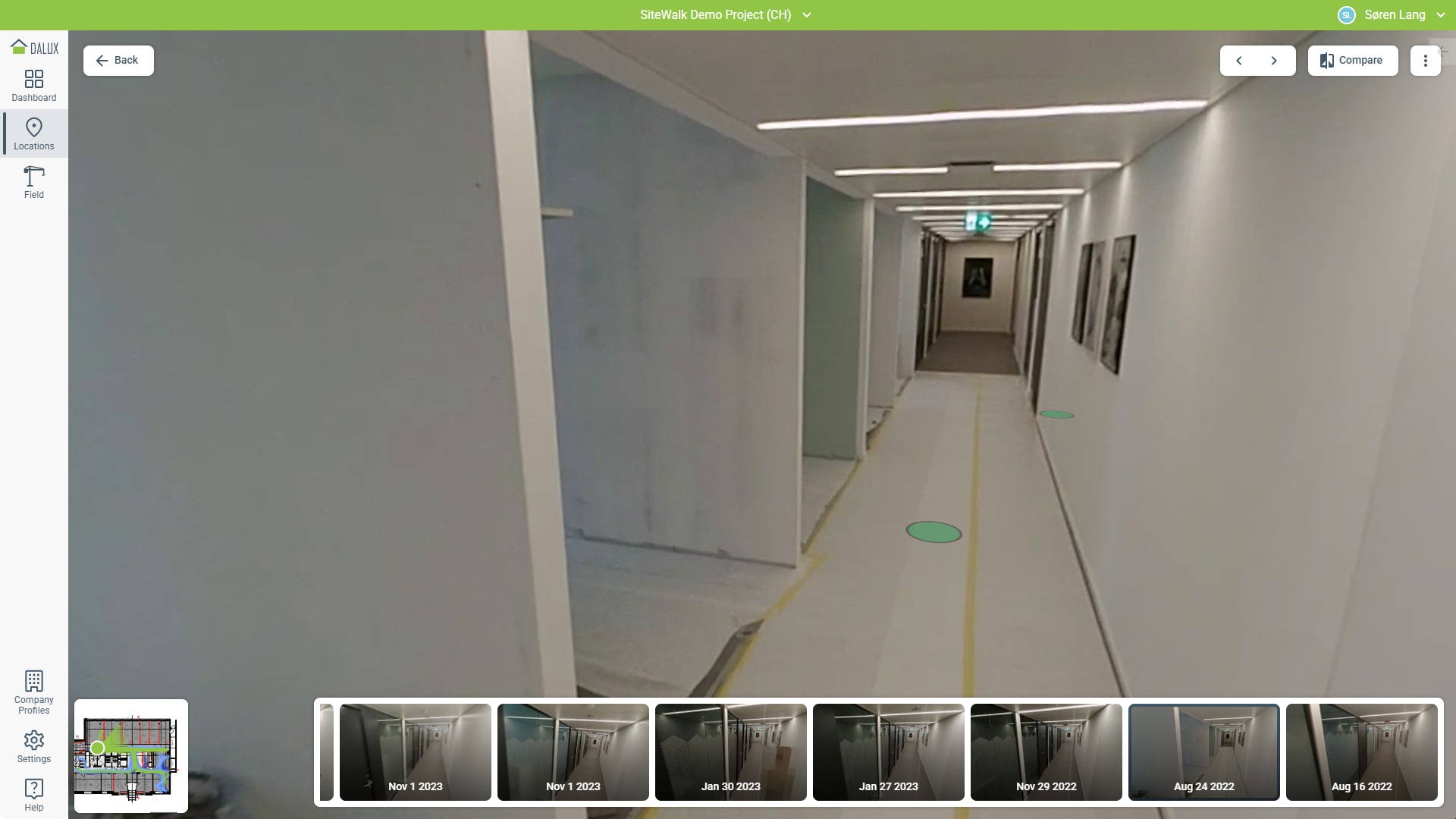

Wenn Sie einen SiteWalk ansehen, klicken und ziehen Sie, um sich umzusehen. Verwenden Sie die mittlere Maustaste zum Zoomen und die Leertaste, um die Zoomstufe zurückzusetzen.
Wählen Sie die grünen Punkte aus, um zu einem bestimmten Bereich zu navigieren. Für die schrittweise Navigation verwenden Sie die linke und rechte Pfeiltaste (oben rechts), um zwischen den Positionen zu wechseln.

Sie können auch auf einen Punkt im SiteWalk auf der Mini-Karte klicken, um zu diesem Punkt im SiteWalk zu springen.

Wenn es mehrere SiteWalks gibt, können Sie die Vorschauleiste unten verwenden, um zu einem SiteWalk von einem anderen Datum an der gleichen Verortung zu springen.

Aufgaben in SiteWalks erstellen

Bei Ansicht von SiteWalks ist es auch möglich, auf das Bild zu klicken, um eine neue Aufgabe zu erstellen.

Klicken Sie auf das Bild, dann auf Neue Registrierung, und wählen Sie dann den Aufgabentyp aus.

Dabei wird ein Ausschnitt des SiteWalks der Aufgabe hinzugefügt.

Sie können auch Anmerkungen zu den Screenshots hinzufügen.

Wie man SiteWalks vergleicht

Wenn mehrere SiteWalks im gleichen Bereich durchgeführt wurden, ist es möglich, diese nebeneinander zu vergleichen. Das erleichtert die Überwachung des Baufortschritts, wenn SiteWalks nach einem konstanten Zeitplan aufgenommen werden.

Es ist auch möglich, einen SiteWalk mit dem 3D-Modell des Gebäudes zu vergleichen.

Um mit dem Vergleich von SiteWalks zu beginnen, öffnen Sie einen SiteWalk in einer der oben beschriebenen Methoden.

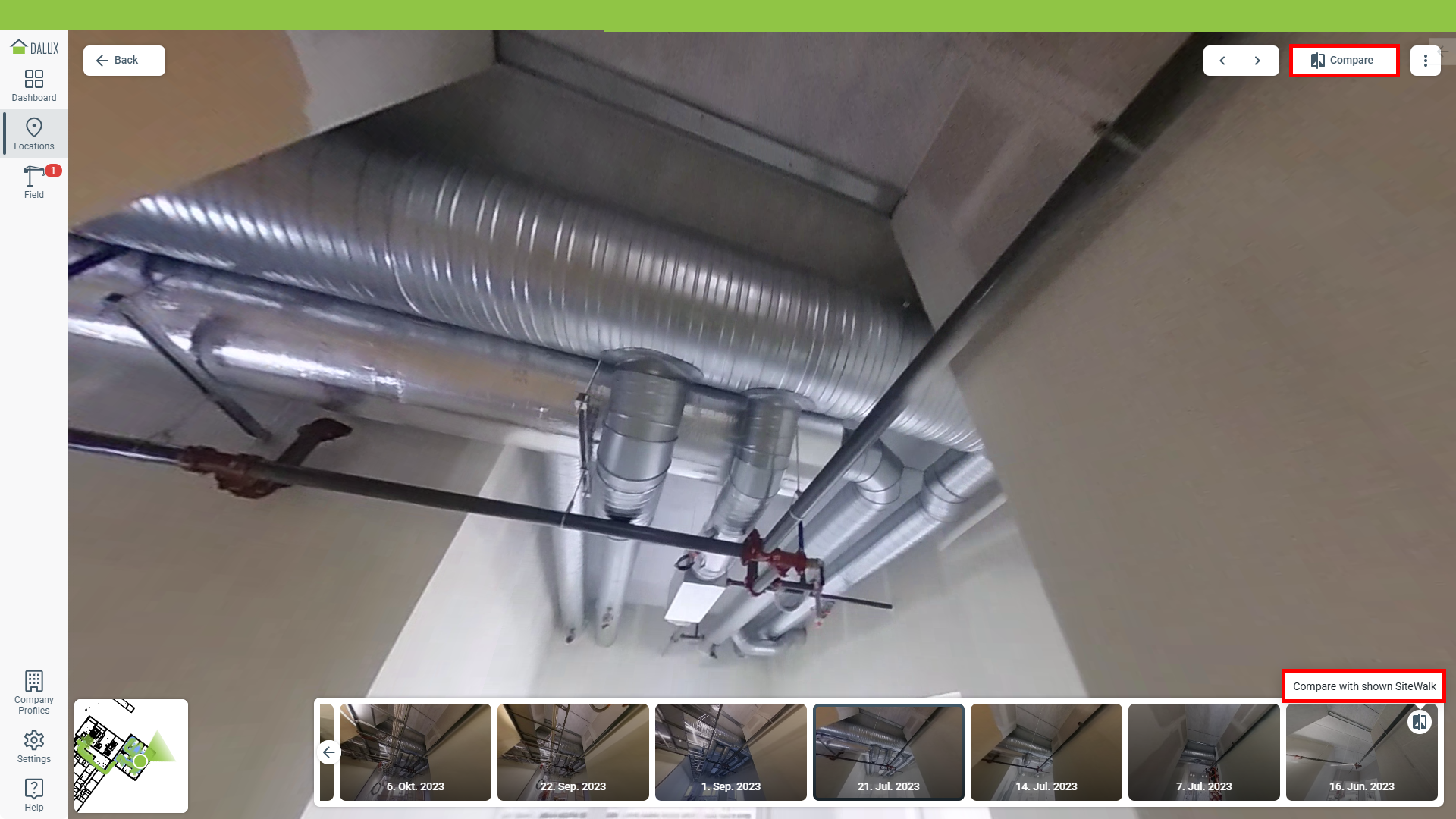

Verwenden Sie das Vorschaumenü, um den SiteWalk zu finden, den Sie vergleichen möchten, und klicken Sie dann auf "Mit angezeigtem SiteWalk vergleichen", um die beiden zu vergleichen.

Sie können auch in der oberen rechten Ecke auf Vergleichen klicken

Standardmäßig wird der Vergleich mit dem markierten SiteWalk und dem neuesten SiteWalk geöffnet.

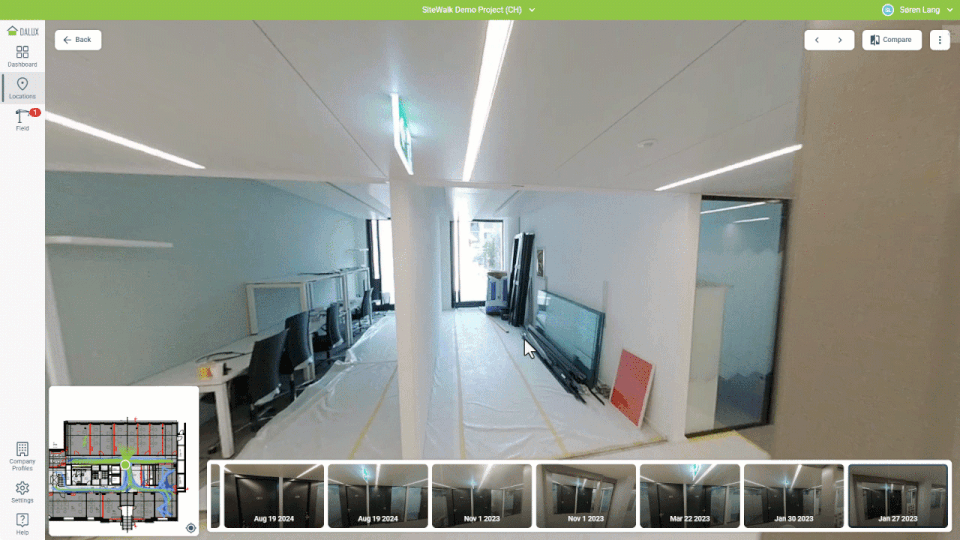

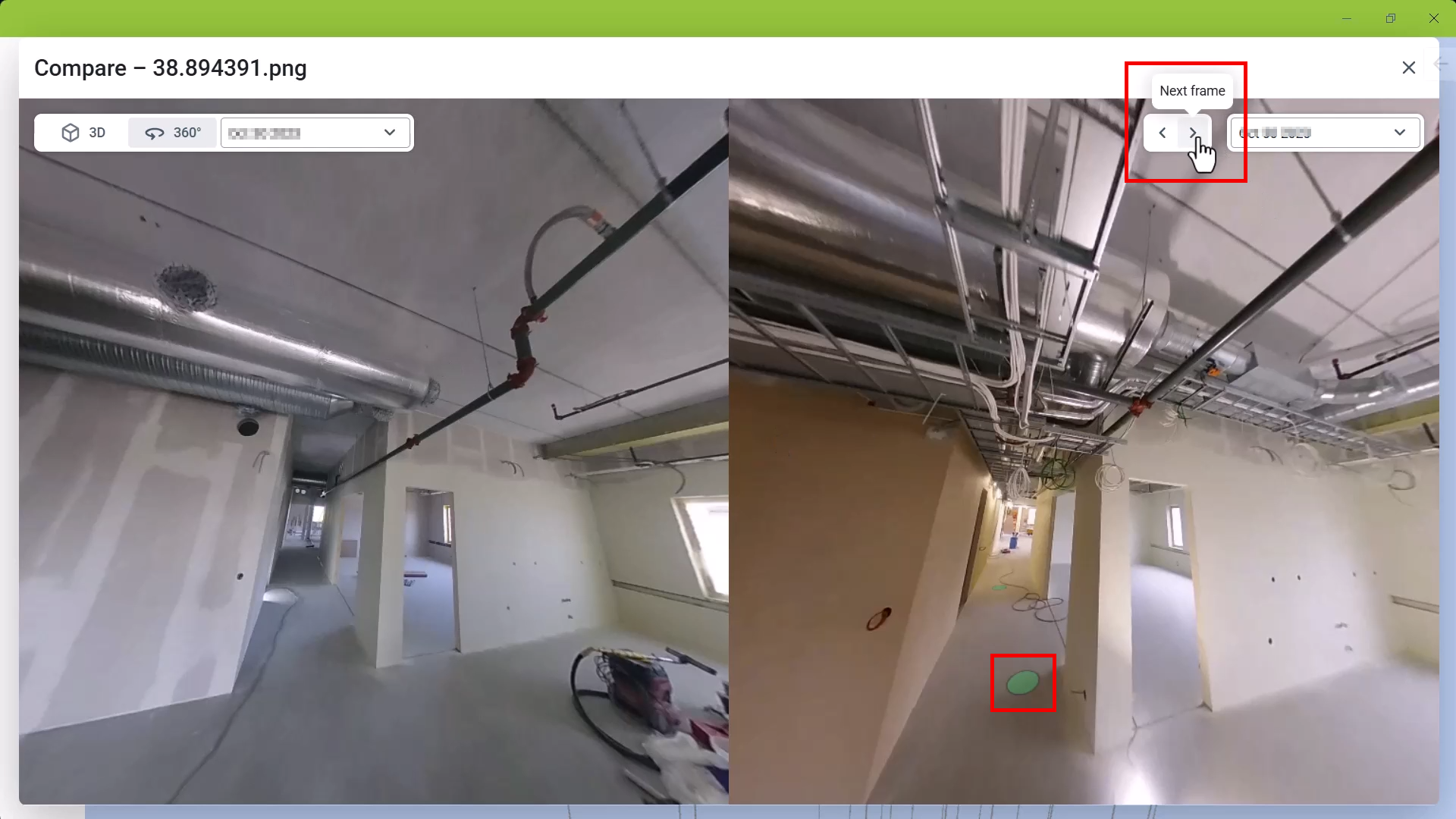

Sie können den Vergleich zwischen zwei SiteWalks ändern, indem Sie ein anderes Datum aus dem Dropdown-Menü auswählen. Beim Vergleich von SiteWalks werden die Ansichten automatisch synchronisiert.

Vergleichen Sie einen SiteWalk mit dem 3D-Modell, indem Sie auf 3D klicken.

Wenn Sie einen SiteWalk vergleichen, klicken und ziehen Sie, um sich umzusehen. Verwenden Sie die mittlere Maustaste zum Zoomen und die Leertaste, um die Zoomstufe zurückzusetzen.
Wählen Sie die grünen Punkte aus, um zu einem bestimmten Bereich zu navigieren. Für die schrittweise Navigation verwenden Sie die linke und rechte Pfeiltaste (oben rechts), um zwischen den Positionen zu wechseln.

SiteWalks exportieren

Sie können SiteWalks von Dalux als interaktives PDF exportieren. Diese PDF ermöglicht es Ihnen, auf die 360° Bilder vom SiteWalk auf Ihrem Computer zuzugreifen.

Um einen SiteWalk zu exportieren, gehen Sie zu:

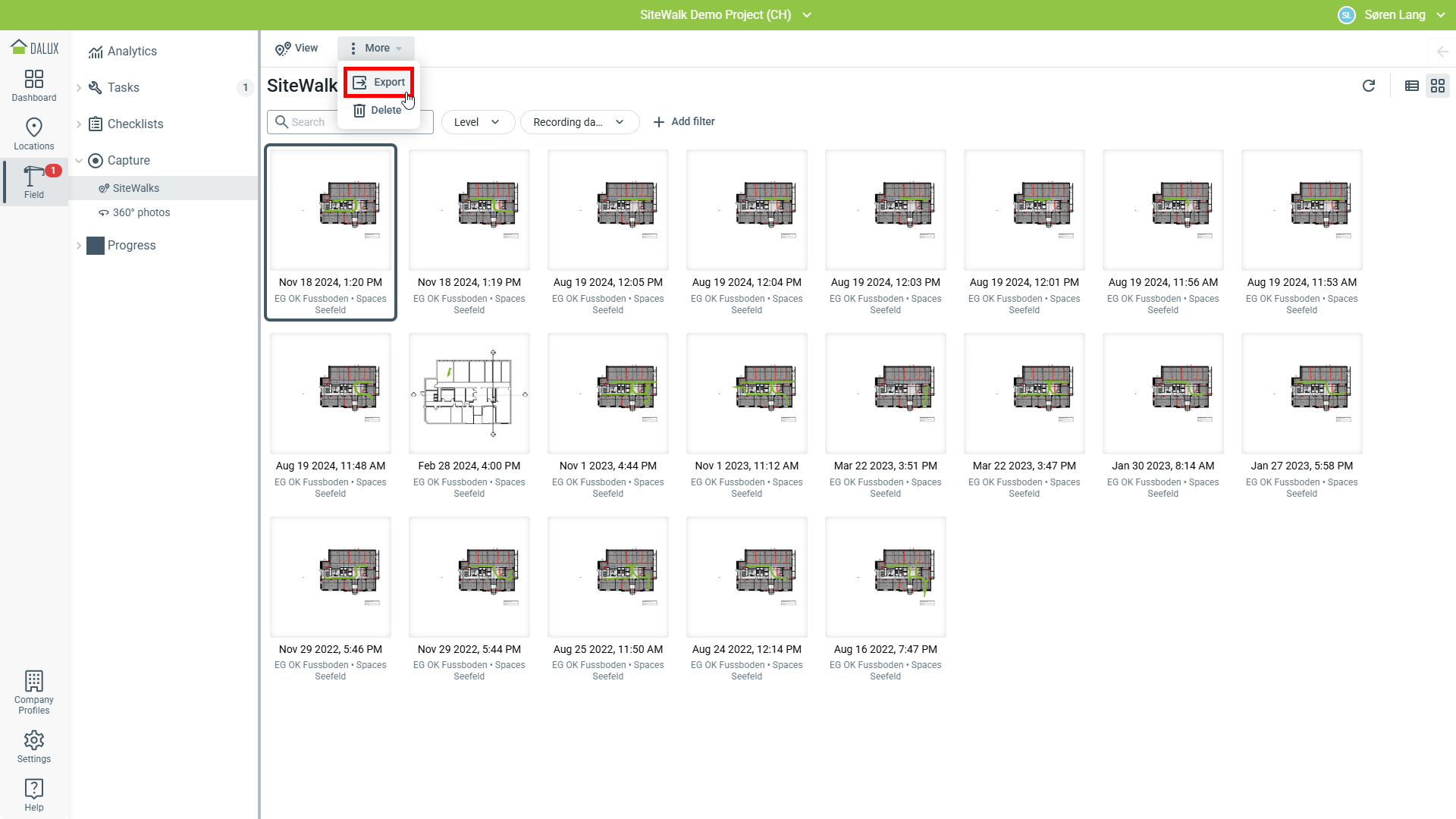

Field Capture SiteWalks Wählen Sie einen bestimmten SiteWalk Exportieren.

Dies wird den SiteWalk im .zip-Format exportieren. Der Export beinhaltet:

• Einen Grundrissplan, mit jeder Position der 360° Bilder, die während des SiteWalk aufgenommen wurden
• Jedes 360° Bild, das während des SiteWalk aufgenommen wurde
• Einen Panorama-Viewer

Indem Sie auf verschiedene Punkte in der Zeichnung klicken, können Sie die 360° Bilder direkt öffnen. Sie können auch durch die Bilder navigieren, genauso wie bei Ansicht des SiteWalks in Dalux.

Die Export-Funktion ermöglicht es Ihnen, SiteWalks mit Nutzern zu teilen, die keinen Zugang zu Dalux haben. Einmal exportiert und heruntergeladen, können Sie auf den SiteWalk ohne Internetverbindung zugreifen.
