Wie man das Navisworks-Plugin einrichtet

Das Navisworks-Plugin ist ein Plugin, das von Dalux entwickelt wurde und in Navisworks integriert wird. Es unterstützt eine Vielzahl von Funktionen, wie das Hochladen von Modellen, Zeichnungen und Punktwolken, das Erstellen von Kommentaren und das Koordinieren Ihrer Kollisionsprüfungen in der Dalux-Umgebung.

Dieser Artikel erklärt, wie man das Plugin installiert und allgemein verwendet, einschließlich der Verwaltung von Kommentaren im Plugin, des Hochladens und Verteilens von Mängeln sowie des Hochladens von Punktwolken.

Um zu erfahren, wie man ein Modell oder eine Zeichnung mit dem Plugin hochlädt, lesen Sie diesen Artikel: Revit-Plugin: 3D-Modelle und Zeichnungen hochladen und aktualisieren.

Achtung

Dieses Plugin funktioniert nur mit Vollversionen von Navisworks. Stellen Sie sicher, dass Ihre Version von Navisworks die Plugin-Version unterstützt. Wenn Navisworks aktualisiert wird, kann es durch eine Versionsinkompatibilität mit dem Plugin zu Problemen kommen.

Wie man das Navisworks-Plugin herunterlädt und einrichtet

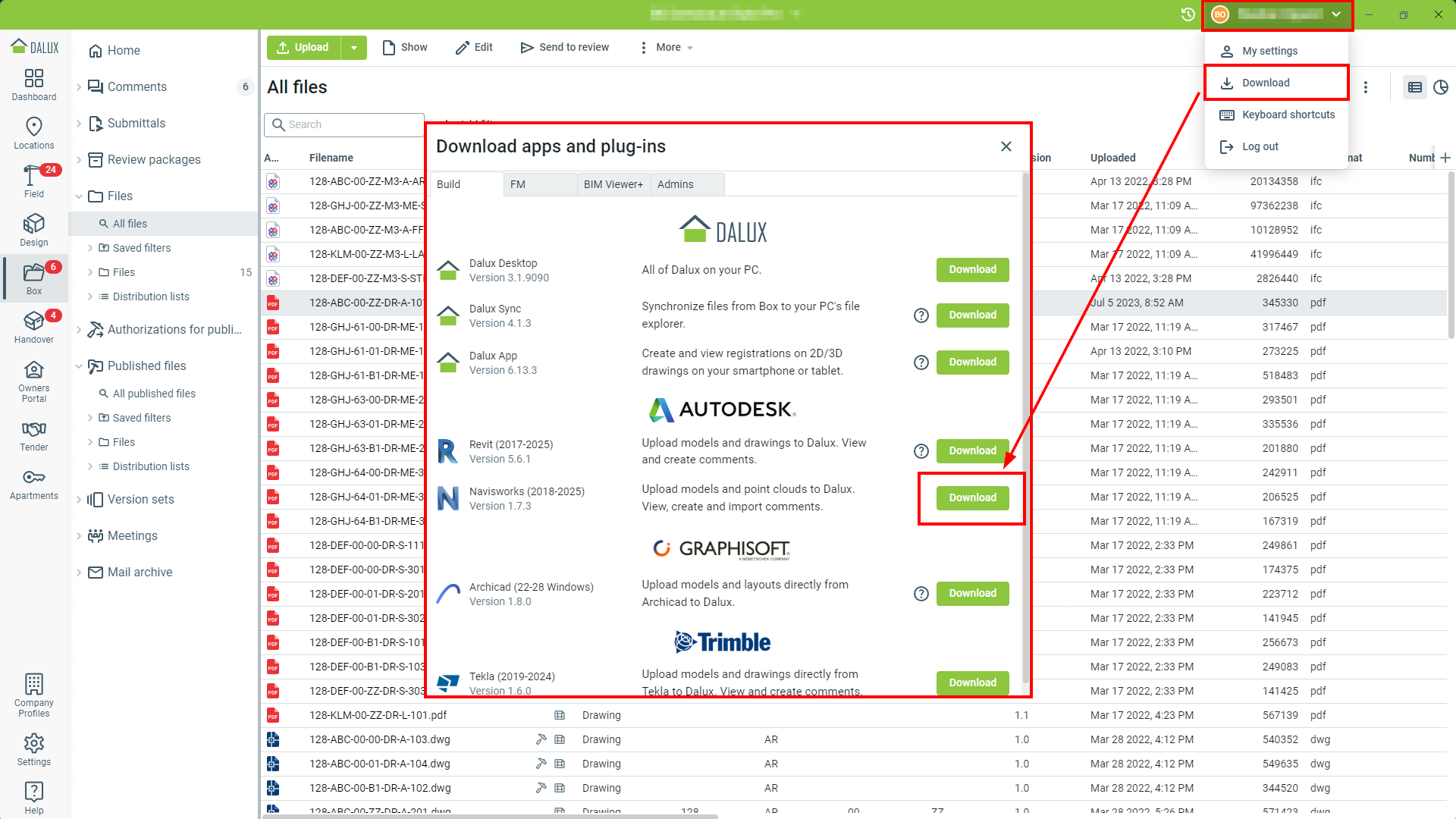

Wenn Sie im Web in Ihr Projekt eingeloggt sind, finden Sie das Plugin, indem Sie zu

Klicken Sie auf Ihren NamenHerunterladen.

Sie finden das aktuelle Navisworks-Plugin im Autodesk-Bereich:

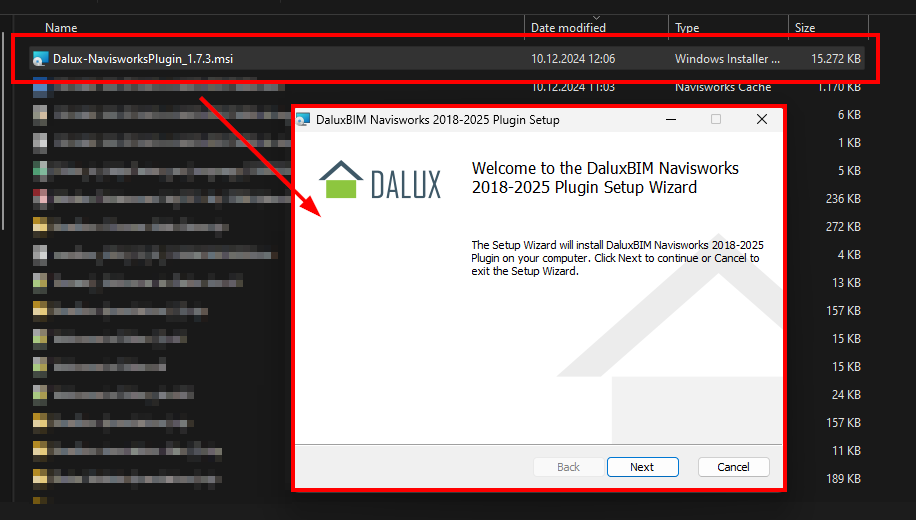

Sobald Sie die MSI-Datei heruntergeladen haben, öffnen Sie sie und folgen Sie den Anweisungen des Installationsassistenten:

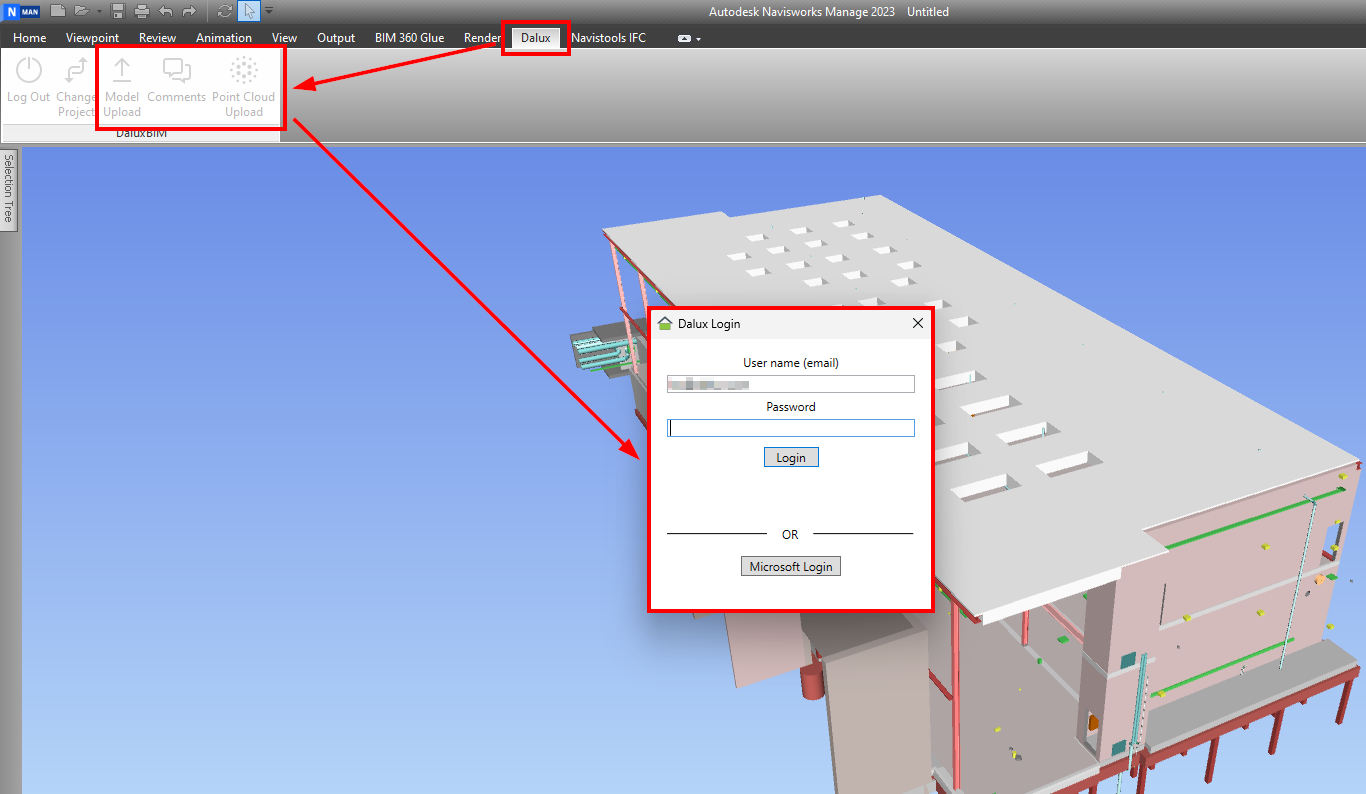

Sie finden das Dalux-Plugin in der Symbolleiste unter der Dalux-Registerkarte. Wenn Sie auf Modell-Upload, Kommentare oder Punktwolke hochladen klicken, werden Sie aufgefordert, sich in Ihrem Dalux-Konto einzuloggen. Loggen Sie sich in Ihr Konto mit Ihren Dalux-Anmeldedaten ein:

Projekt ändern

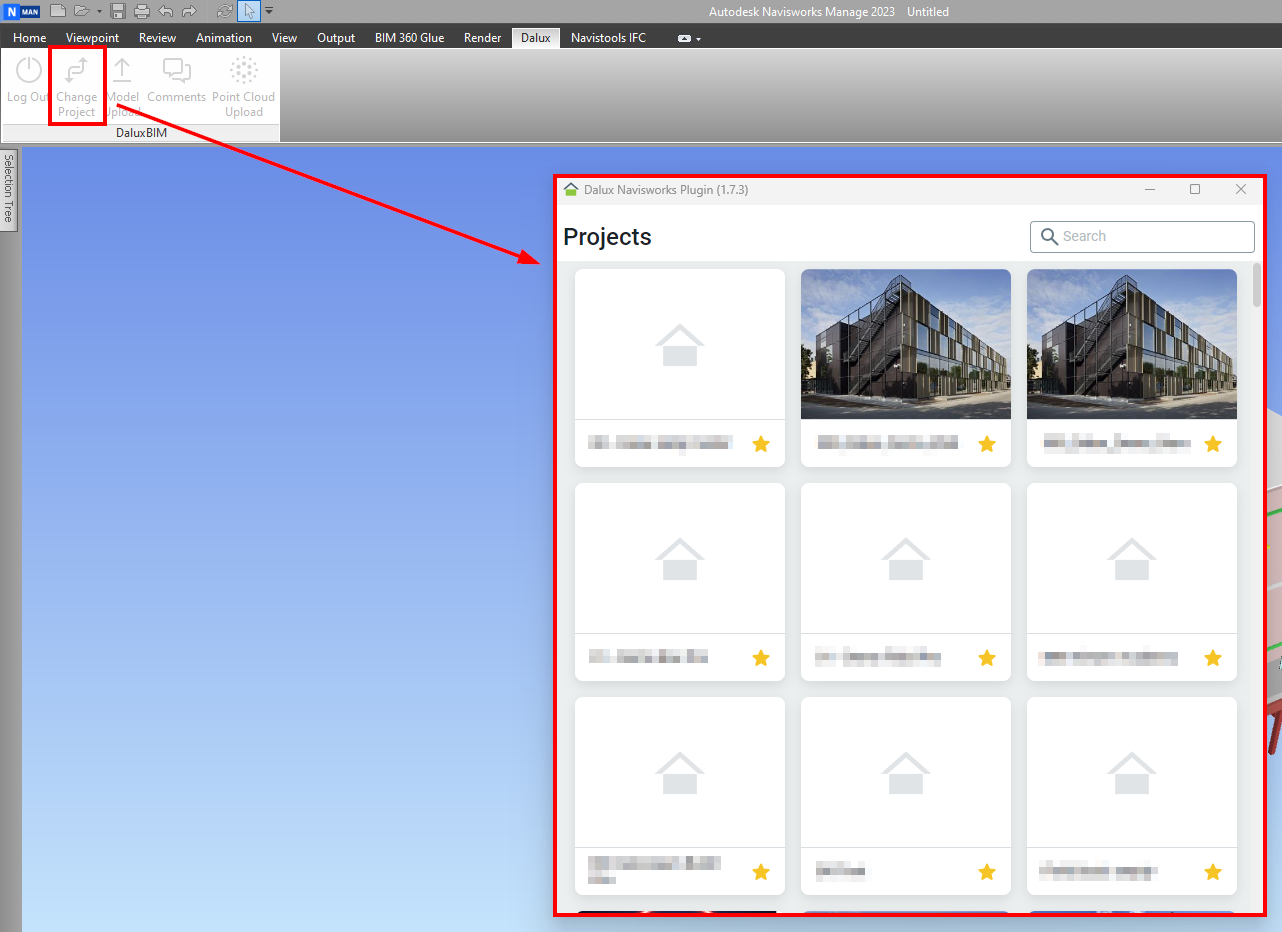

Wenn Sie Zugriff auf mehrere Dalux-Projekte haben, können Sie das Projekt auswählen, an dem Sie gerade arbeiten, indem Sie auf Projekt ändern klicken.

Wie man das Plugin verwendet

Neue Kommentare erstellen

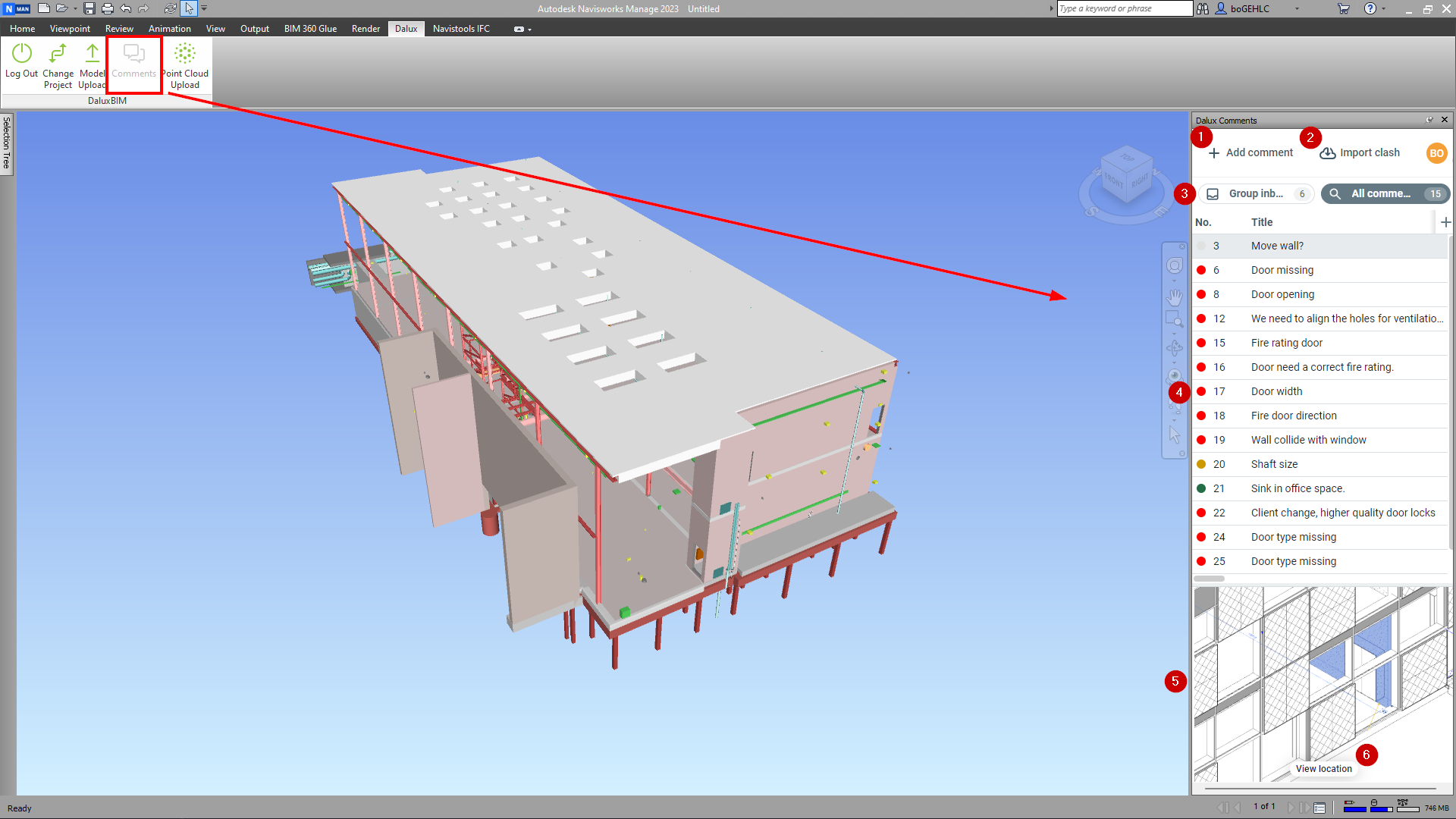

Wenn Sie auf Kommentare klicken, gibt Ihnen das Plugin Zugriff auf alle Kommentare in Ihrem Dalux-Projekt, auf die Sie Zugriff haben.

In dieser Ansicht können Sie

1. Neuen Kommentar erstellen,
2. Kollisionen importieren,
3. Zwischen Ihrem Gruppen-Posteingang und Allen Kommentaren wechseln,
4. Alle Kommentare aus Ihrem Projekt zeigen und öffnen,
5. Vorschau des ausgewählten Kommentars anzeigen, und
6. Springen Sie direkt zur Verortung des ausgewählten Kommentars, wenn er in 3D erstellt wurde.

Um einen neuen Kommentar zu erstellen, wählen Sie Kommentar hinzufügen und erstellen Sie einen neuen Kommentar so, wie Sie es direkt in Dalux tun würden. Wählen Sie einen Typ, den Kommunikationskanal, die Verantwortlichkeit und andere Informationen:

Kommentare zeigen und bearbeiten

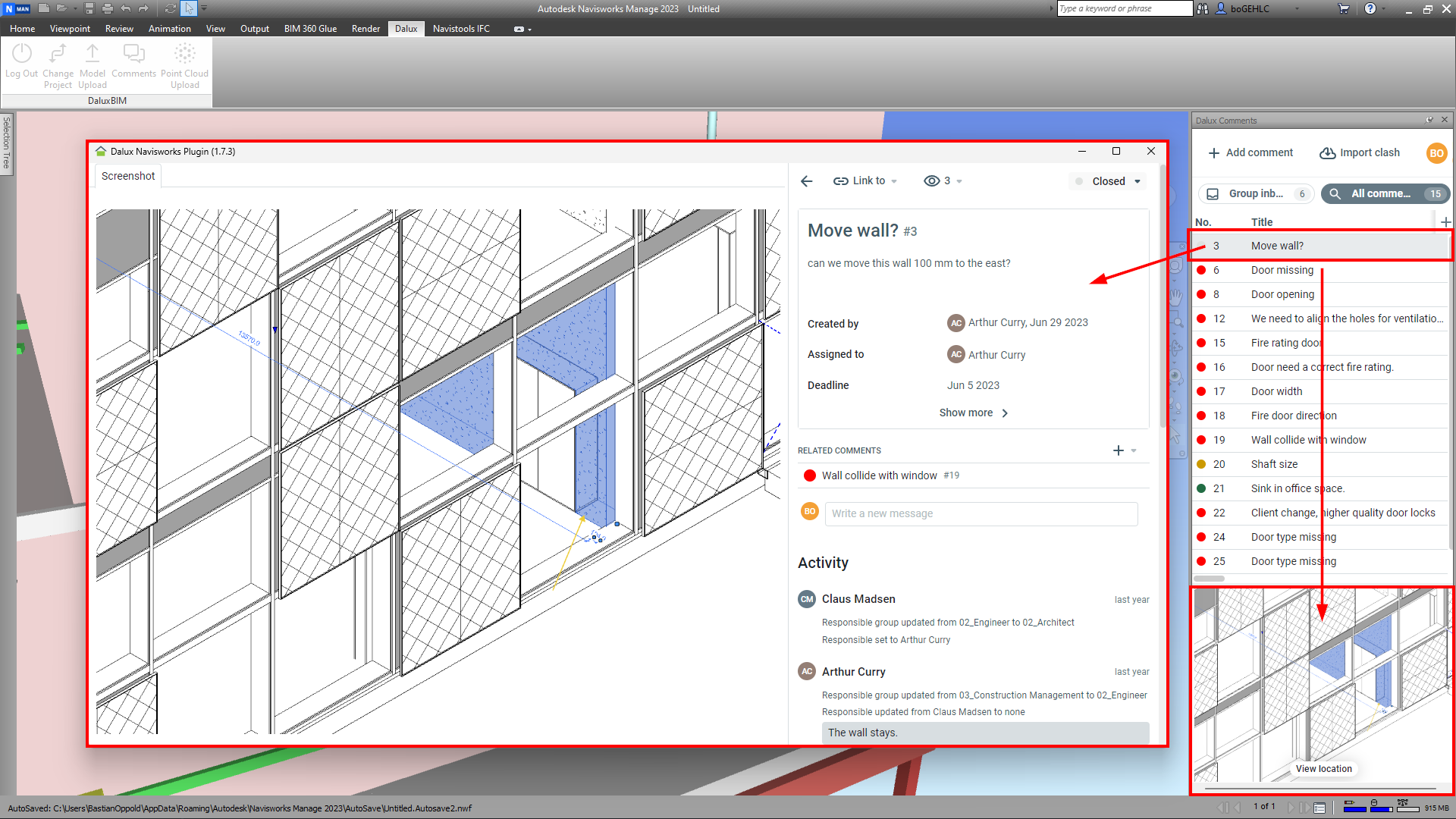

Um vorhandene Kommentare anzuzeigen, können Sie Ihren Gruppen-Posteingang oder Alle Kommentare auswählen und den Eintrag anklicken. Sie sehen unten eine Vorschau. Um den Kommentar im Vollbildmodus zu öffnen und alle dazugehörigen Informationen mit der Vorschau anzuzeigen, doppelklicken Sie einfach auf den Kommentar in der Liste.

In diesem Fenster können Sie den Kommentar auch ändern oder darauf antworten und ihn sogar schließen, wenn der Mangel gelöst ist und Sie die Berechtigung dazu haben.

Klicken Sie in der Vorschau auf 'Verortung anzeigen', um direkt zum Element zu springen. Dies funktioniert nur, wenn Dalux die markierten Elemente im aktuell in Navisworks geöffneten Modell finden kann.

Kollisionen importieren

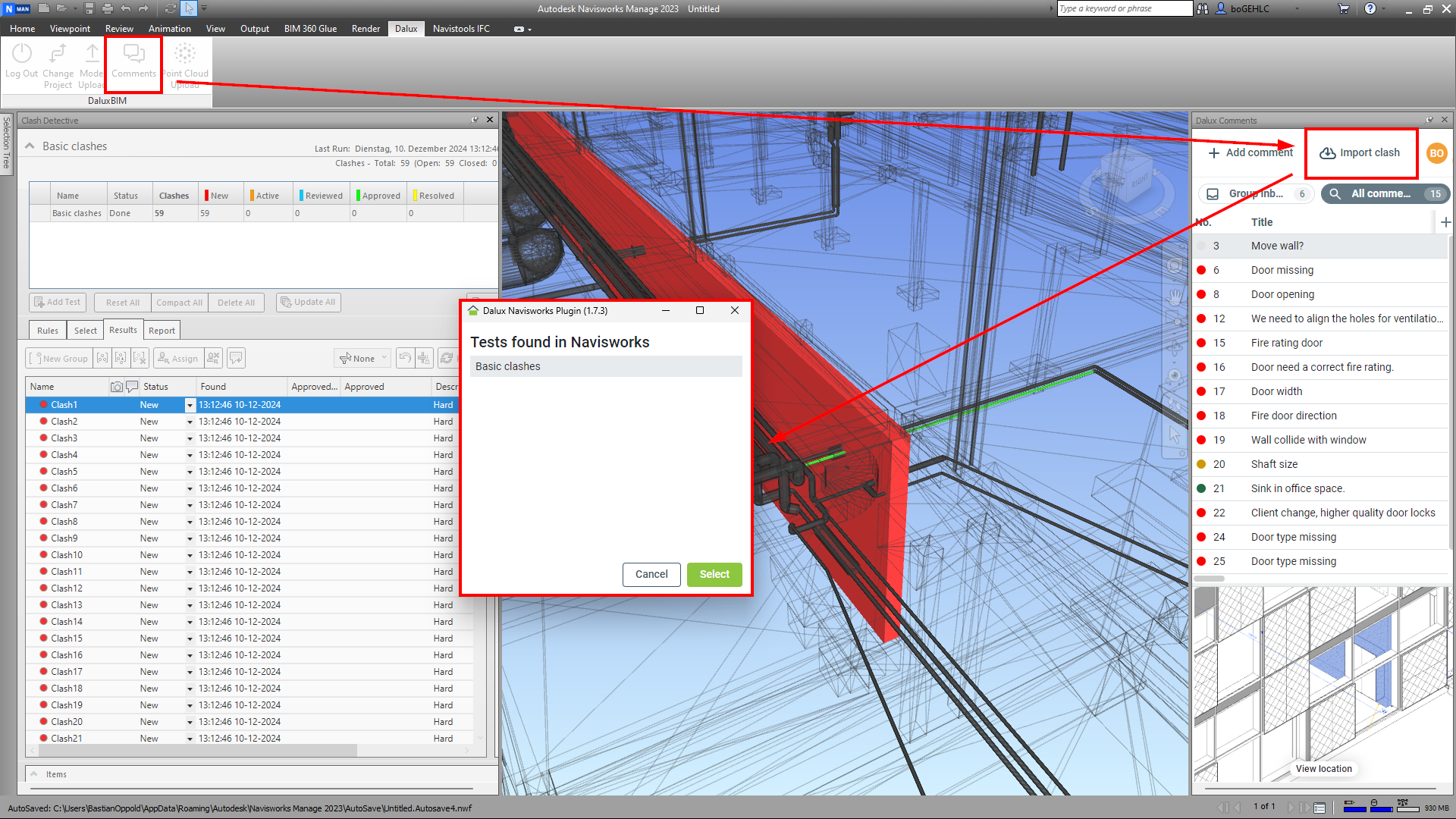

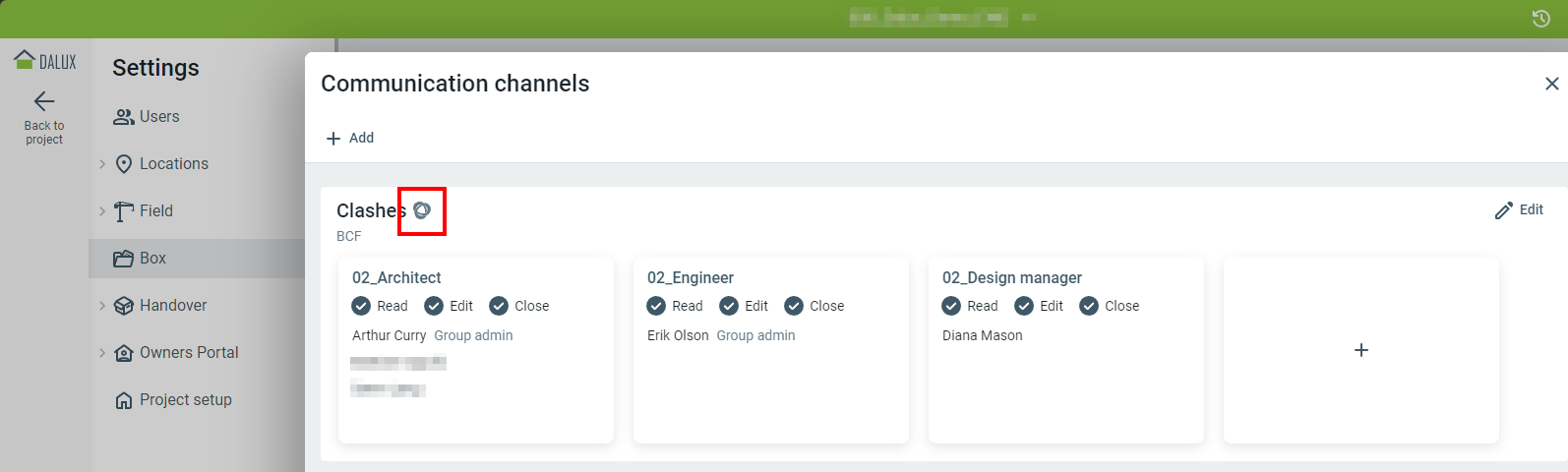

Wenn Sie Tests, z. B. Kollisionen, auf Ihren Modellen in Navisworks durchführen, können Sie die resultierenden Mängel direkt in Dalux hochladen und sie mit den verantwortlichen Planern koordinieren. Klicken Sie dazu auf

KommentareKollision importierenWählen Sie Ihren Test aus.

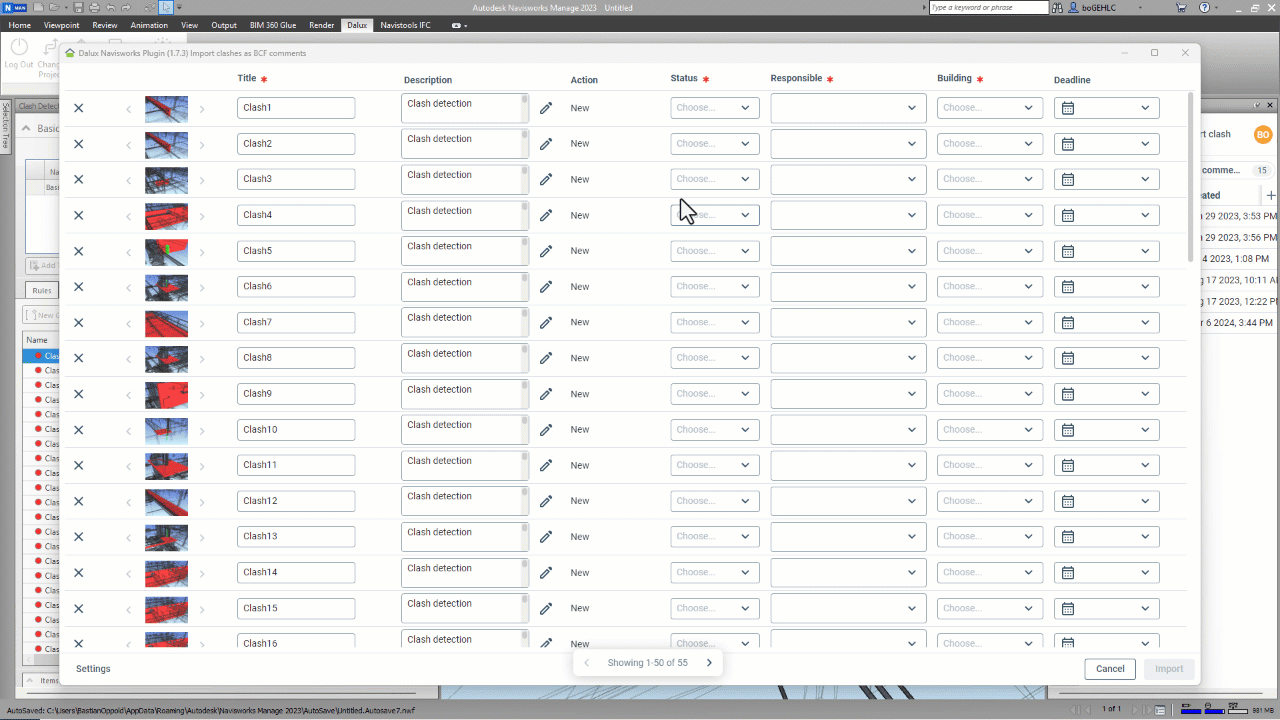

Das Plugin verarbeitet die Mängel und ermöglicht Ihnen das Ausfüllen der Informationen, genau wie bei der Erstellung von Kommentaren.

Um es einfacher zu machen, alle Mängel auf einmal zu bearbeiten, können Sie einen Wert in eines der Datenfelder eingeben und den grünen Griff unten rechts am markierten Feld nach unten ziehen.

Alternativ können Sie Werte zuordnen, wenn sie für alle Mängel gleich sind.

Gehen Sie zu 'Einstellungen' und wählen Sie, welchen Dalux-Wert Sie mit welchem Navisworks-Wert verknüpfen möchten. Klicken Sie auf 'Speichern', um diesen Wert für alle Mängel festzulegen.

Kollisionen, die zuvor nicht über das Plugin hochgeladen wurden, werden neu in Dalux erstellt. Wenn Sie bereits vorhandene Kollisionen aktualisieren, erkennt Dalux dies und aktualisiert die Kommentare entsprechend, anstatt neue Kommentare zu erstellen.

Punktwolken hochladen

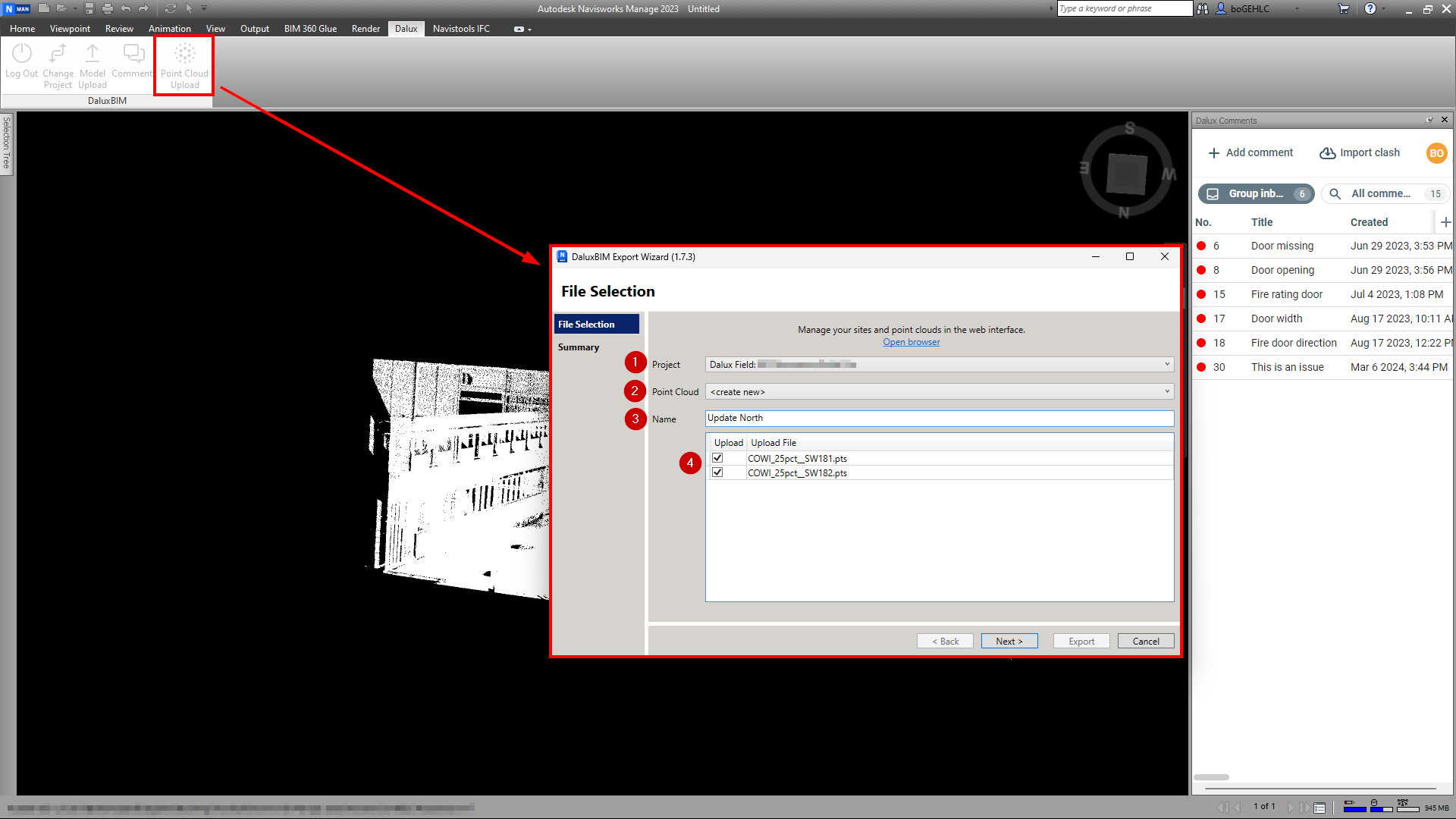

Sie können das Navisworks-Plugin auch verwenden, um Punktwolken in Ihr Dalux-Projekt hochzuladen. Um dies zu tun, klicken Sie auf Punktwolke hochladen.

Folgen Sie dann diesen Schritten:

1. Projekt: Wählen Sie, in welchem Projekt Sie die Punktwolke hochladen möchten.
2. Punktwolke: Wählen Sie, ob Sie eine neue Punktwolke hinzufügen oder eine vorhandene ersetzen möchten.
3. Name: Wenn Sie eine neue Punktwolke hinzufügen möchten, wählen Sie einen Namen dafür.
4. Wählen Sie die Dateien aus, die Sie als neue Punktwolke hochladen möchten.
5. Weiter
6. Zusammenfassung: Prüfen Sie, ob Ihre Einstellungen korrekt sind.
7. Exportieren

Beachten Sie, dass mit jedem Hochladen genau eine Punktwolke erstellt wird. Wenn Sie mehrere Dateien ausgewählt haben, werden diese im Dalux zu einer Punktwolke zusammengefügt.

Nachdem die Dateien von Dalux verarbeitet wurden, können Sie sie jederzeit im Browser oder in der Dalux-Desktop-App ansehen.
