In diesem Artikel können Sie über BIM-Datendateien und deren Verwendung in Dalux lesen.
Mit BIM-Datendateien können Sie Eigenschaften und Eigenschaftswerte zu BIM-Modellen in Dalux hinzufügen, ohne dass externe Software erforderlich ist. Dies ermöglicht es den verschiedenen Parteien im Projekt, Informationen zu Modellobjekten hinzuzufügen, z. B. Brandschutzeinstufungen/-spezifikationen direkt in Dalux.
Wie man eine BIM-Datendatei erstellt
Benutzerrechte
BIM-Datendateien können von Projektadministratoren und Projektplanungsleitern erstellt werden. Diese sind nur in Dalux Box Pro verfügbar. BIM-Datendateien müssen nicht aktiviert gesondert werden.
Um Eigenschaftswerte zu einer BIM-Datendatei hinzuzufügen, benötigen Sie 'Schreibrechte' im Ordner, in dem die Datei gespeichert ist.

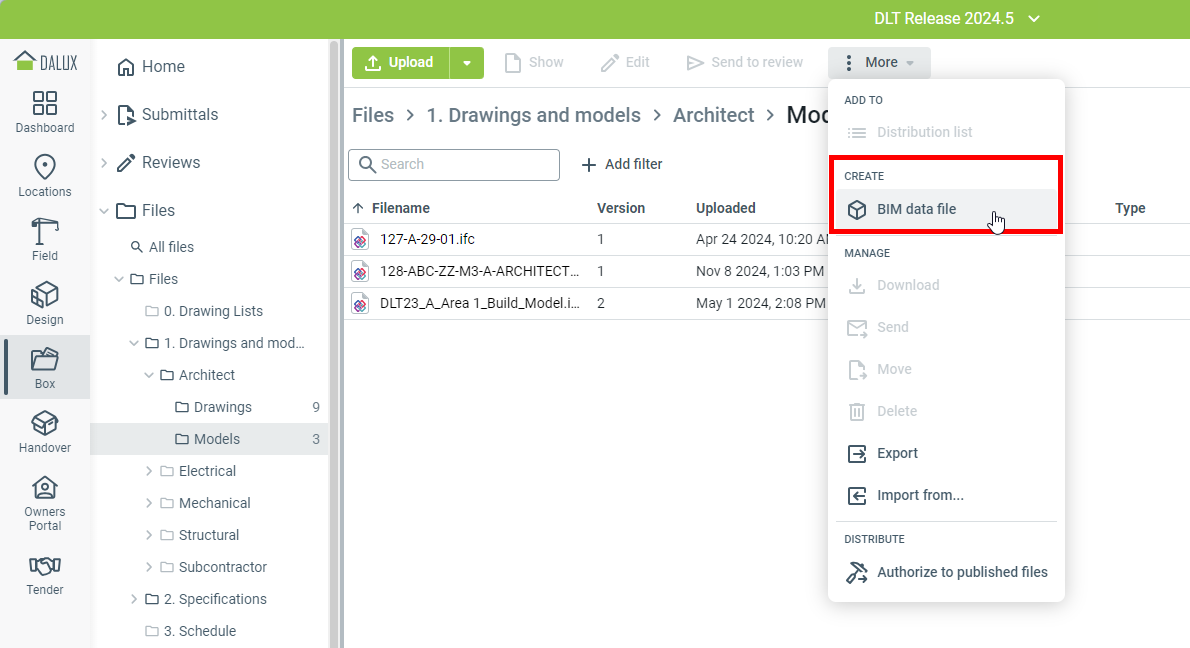

Um eine BIM-Datendatei zu erstellen, gehen Sie zu:Box
Alle Dateien oder einen bestimmten Ordner
Mehr
BIM-Datendatei.
Technische Informationen
Sie können nur eine BIM-Datendatei erstellen, wenn:
- Ihr Gebäude in Standorten veröffentlicht ist
- Ihr Gebäude 3D-Modell(e) hat
Wenn Sie erforderliche Dateibenennungsvorlagen verwenden, muss der Name der BIM-Datendatei die Anforderungen der Dateibenennungsvorlage erfüllen.
Geben Sie der Datei einen Namen und wählen Sie aus, in welchem Ordner die Datei gespeichert werden soll. Wenn Sie eine BIM-Datendatei aus einem bestimmten Ordner erstellen, wird die BIM-Datendatei automatisch in diesem Ordner gespeichert.
Ein neues Fenster wird angezeigt, in dem Sie auswählen, für welches Gebäude Sie die BIM-Datendatei erstellen. Sobald ein Gebäude ausgewählt wurde, werden Ihre 3D-Modelle angezeigt.
Filter und Eigenschaften zu einer BIM-Datendatei hinzufügen

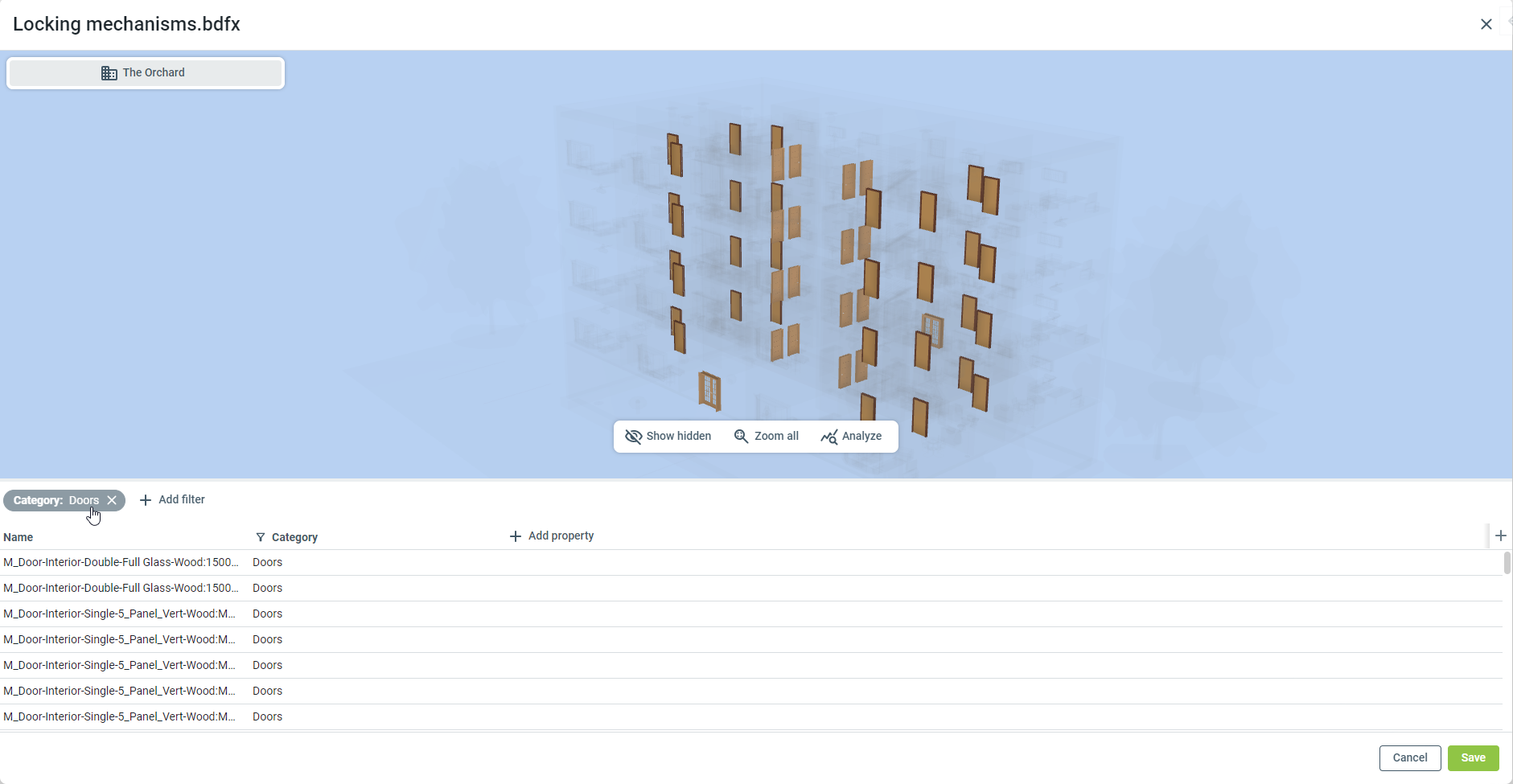

Sie können Filter verwenden, um einzuschränken, für welche Elemente im Modell Sie eine Eigenschaft hinzufügen möchten. Der Filter wird in der BIM-Datendatei gespeichert.
Wenn Sie mehr über die Verwendung von Filtern in Standorten erfahren möchten, können Sie diesen Artikel lesen: Filter und Visualisierung in Standorte.

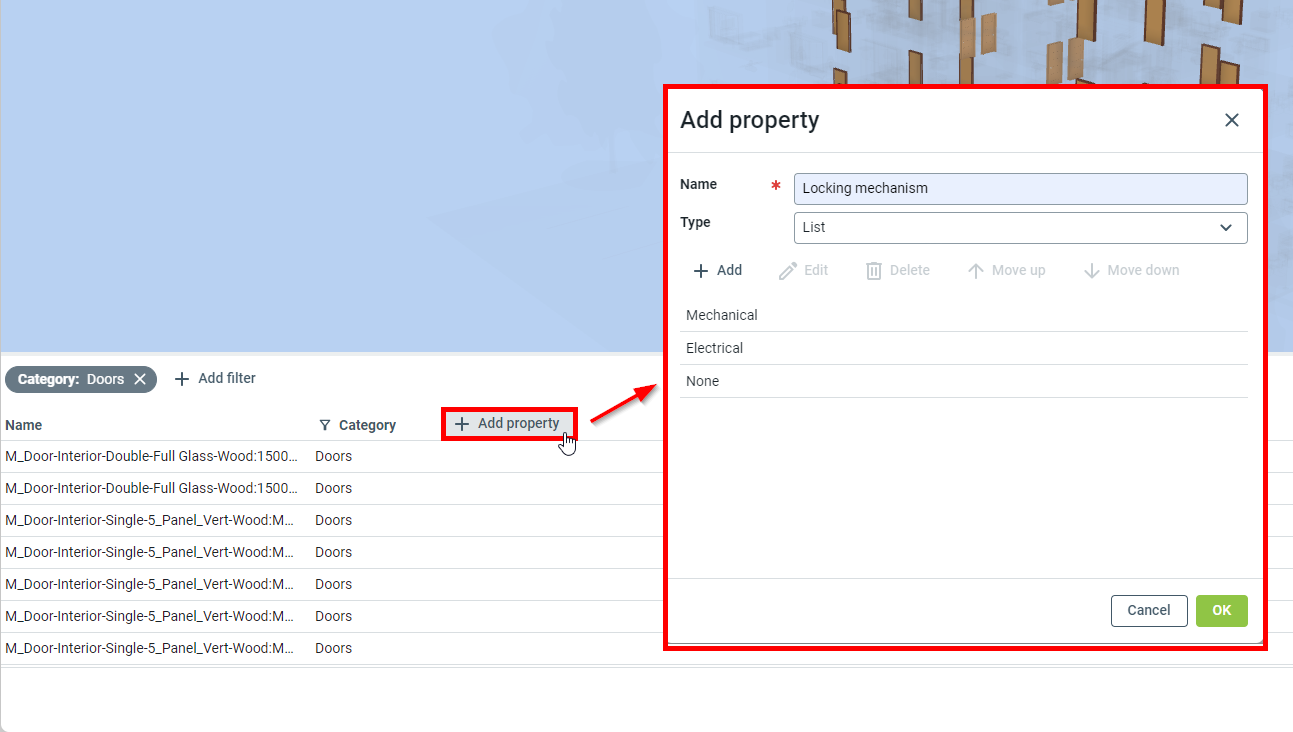

Klicken Sie auf Eigenschaft hinzufügen in der Liste, um eine neue Eigenschaft hinzuzufügen.
Beim Hinzufügen einer Eigenschaft müssen Sie ihr zuerst einen Namen geben und dann den Typ auswählen, den die Eigenschaft haben soll. Sie können zwischen folgenden Optionen wählen:
- Text: Ein Textfeld für benutzerdefinierten Text.
- Nummer: Nur für Zahlen. Sie können entweder ganze Zahlen oder Dezimalzahlen verwenden. Beim Verwenden von Nummern können Sie auch eine Einheit hinzufügen.
- Liste: Eine vordefinierte Liste von Werten zur Auswahl. Aus der Liste kann nur ein Wert für jedes Objekt ausgewählt werden.
Nachdem mindestens eine Eigenschaft hinzugefügt wurde, ist die BIM-Datendatei jetzt bereit, ausgefüllt zu werden. Klicken Sie auf 'Speichern', um Ihre Änderungen zu speichern.
Technische Informationen
Sobald Eigenschaften zur BIM-Datendatei hinzugefügt wurden und Sie auf 'Speichern' klicken, können Sie keine Eigenschaften mehr hinzufügen, bearbeiten oder entfernen - nur die Eigenschaftswerte ändern. Wenn Sie mehr Eigenschaften benötigen, müssen Sie eine separate Datei erstellen.
Wenn Sie die BIM-Datendatei speichern, muss die Datei verarbeitet werden, bevor die Daten in Standorten sichtbar sind.
Wie man Eigenschaftswerte zu einer BIM-Datendatei hinzufügt
Benutzerrechte
Um Eigenschaftswerte zu einer BIM-Datendatei hinzuzufügen, benötigen Sie 'Schreibrechte' im Ordner, in dem die Datei gespeichert ist. Projektadministratoren und Projektplanungsleiter können auch Eigenschaftswerte zur BIM-Datendatei hinzufügen.
Um Eigenschaftswerte zu einer BIM-Datendatei hinzuzufügen, suchen Sie die Datei zuerst in Box.
Wählen Sie die Datei aus und doppelklicken Sie oder klicken Sie Anzeigen, um diese zu öffnen.

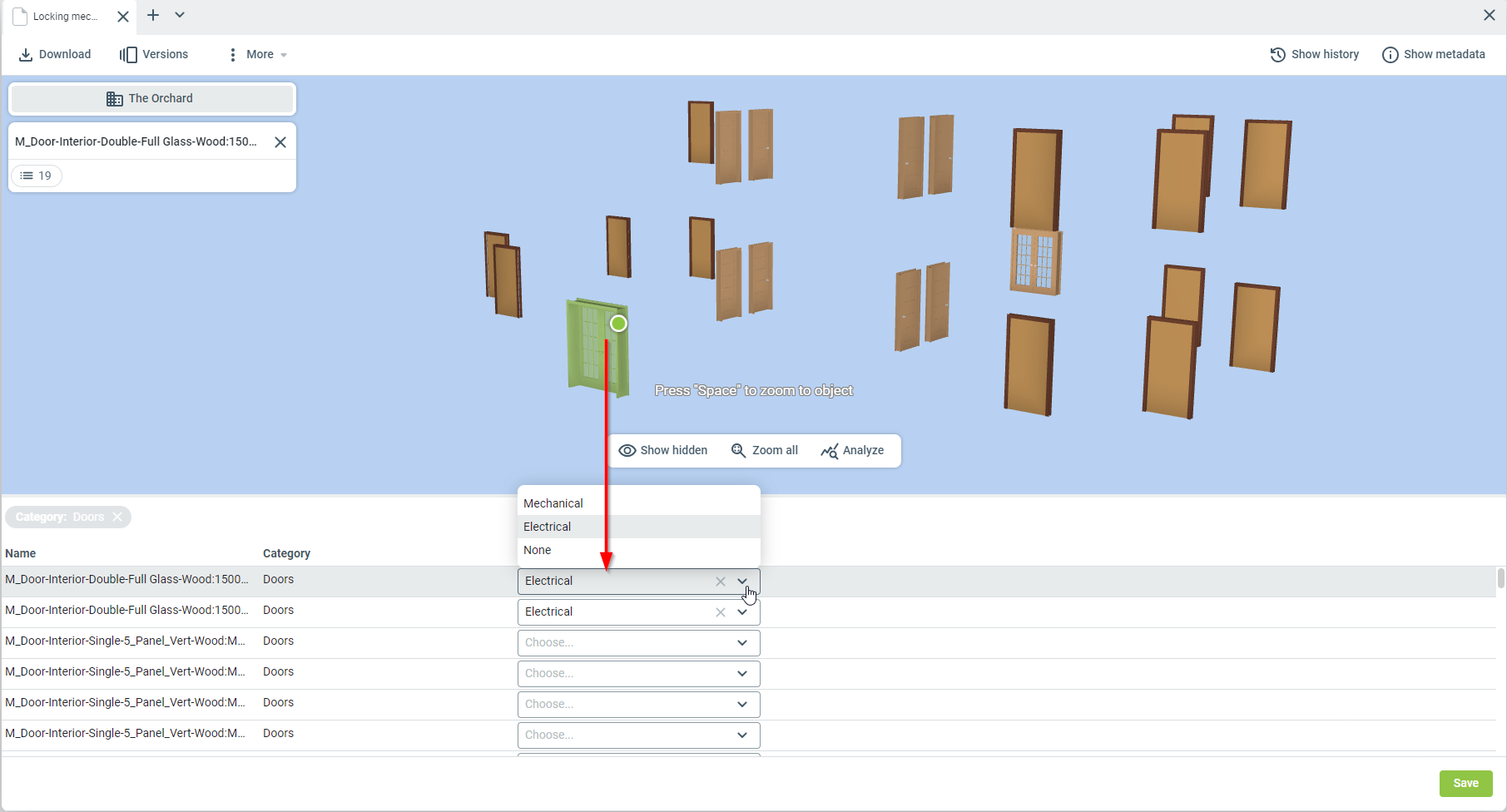

Wenn Sie in der BIM-Ansicht auf ein Objekt klicken, wird das entsprechende Objekt in der Listenansicht hervorgehoben. Wenn Sie auf eine Zeile in der Listenansicht klicken, zoomt der BIM-Viewer automatisch auf das entsprechende Objekt und hebt es hervor.

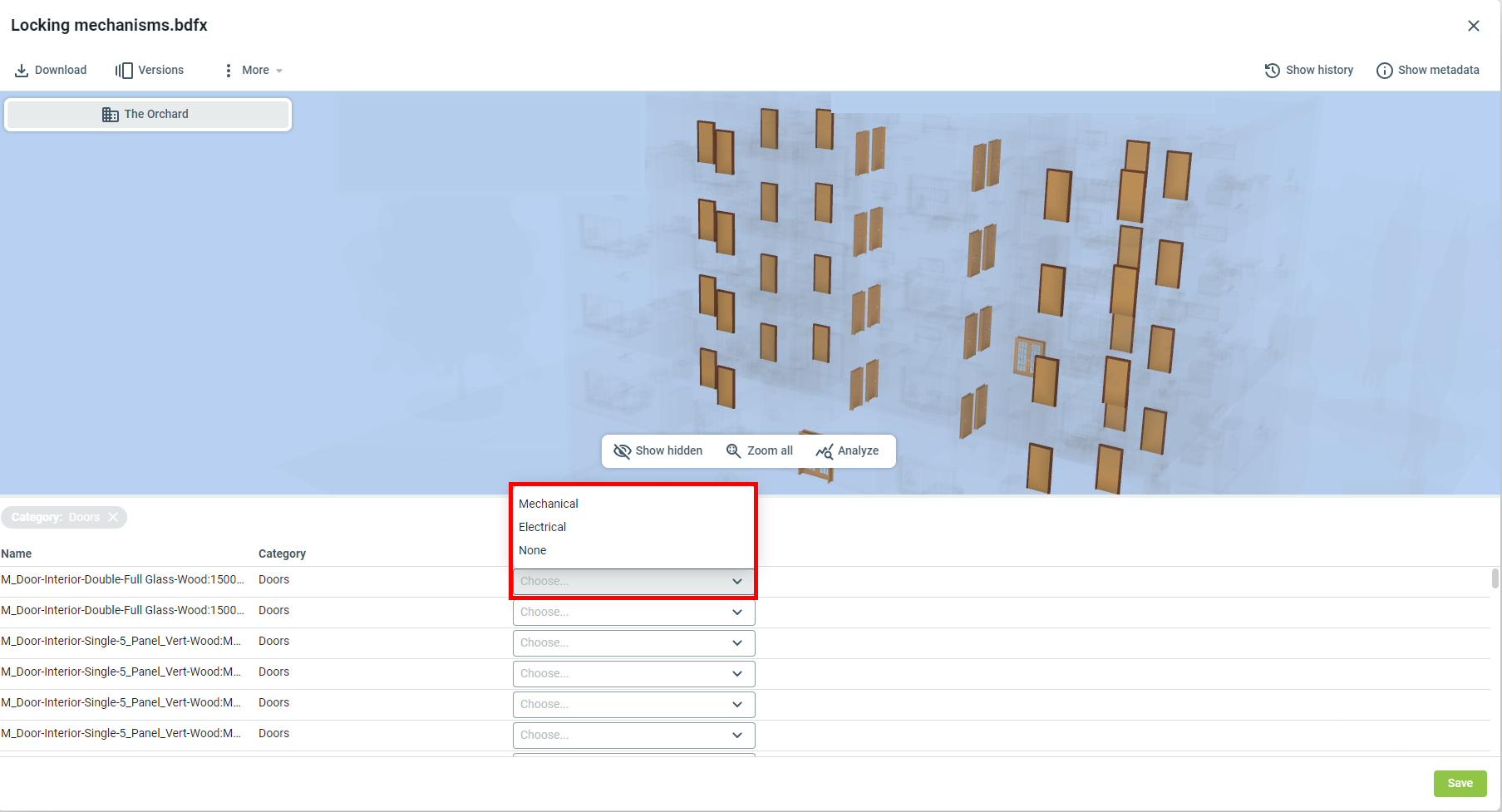

Sie können die Eigenschaftswerte ausfüllen, indem Sie Ihre Werte eingeben (für Text und Zahlen) oder den Wert aus der vordefinierten Liste auswählen.
Nachdem Sie die Eigenschaftswerte hinzugefügt haben, denken Sie daran, auf 'Speichern' zu klicken.
Bitte beachten
Wenn Sie eine BIM-Datendatei speichern, muss sie verarbeitet werden, bevor die Daten in Standorten verfügbar sind. Es kann eine Weile dauern, bis diese Änderungen verfügbar sind. Wenn Sie Ihre Änderungen nicht sehen, warten Sie bitte eine Weile und versuchen Sie es später erneut.

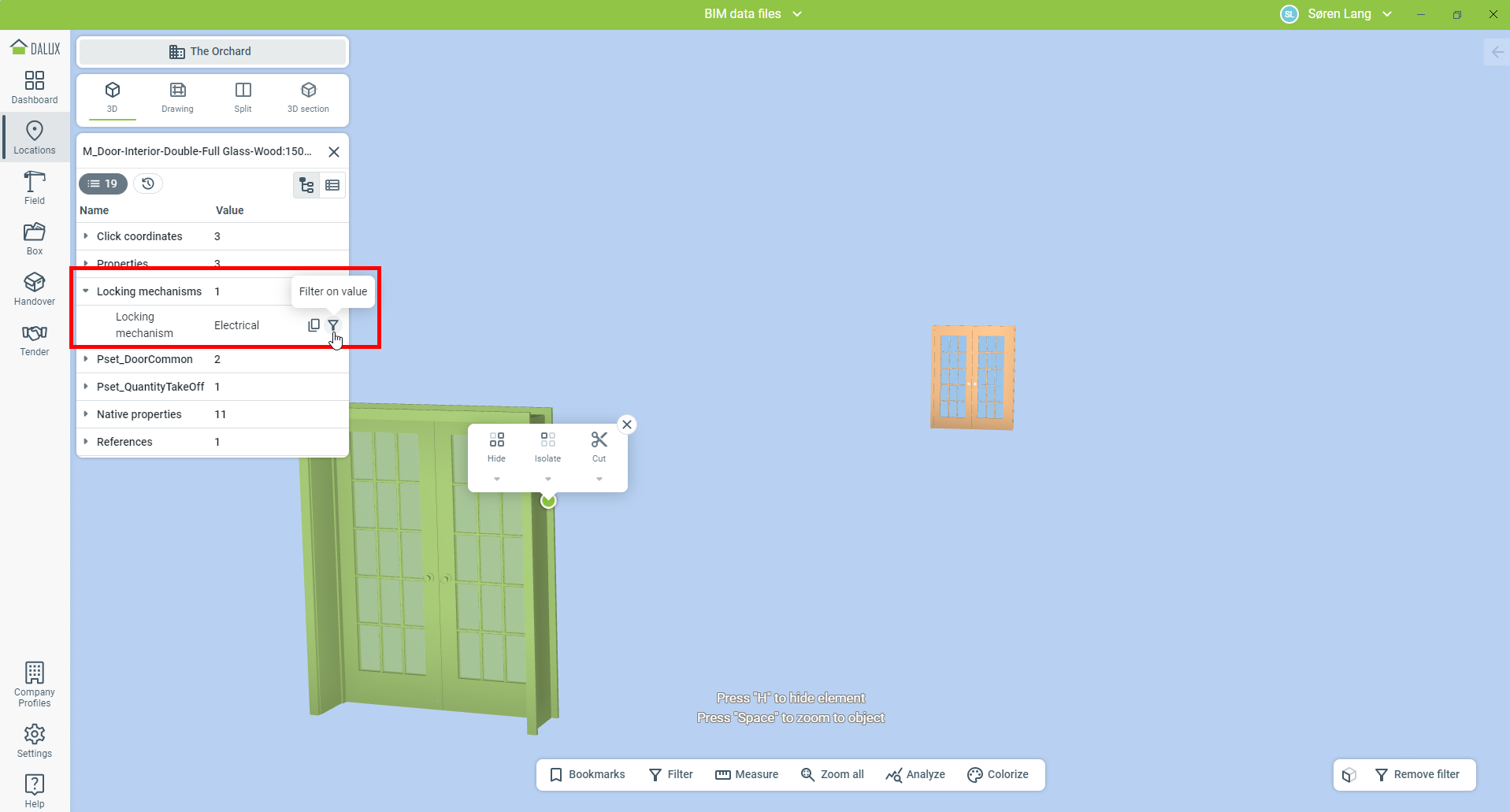

Sobald die Datei verarbeitet wurde, können die Eigenschaften und Werte in Standorten angesehen werden. Sie können nach den Eigenschaften der BIM-Datendatei suchen und Filter anwenden, genau wie bei anderen Eigenschaften in Ihrem Modell.
Mehr erfahren
Wenn Sie mehr über die Verwendung von Filtern in Standorten erfahren möchten, lesen Sie diesen Artikel: Filter und Visualisierung in Standorte.
