Dieser Artikel erklärt, wie man Design in Dalux einrichtet und verwendet.
Wenn Sie manuelle Freigabe und Dateibereiche verwenden, kann Ihnen Design eine Umgebung in Dalux bieten, in der Sie unveröffentlichte Modelle und Zeichnungen anzeigen und kommunizieren können.
In dieser Umgebung können Sie Modellvalidierung, Kommentare und andere Dalux-Funktionen nutzen, um an Modell- und Zeichnungsiterationen über Teams hinweg zu arbeiten.
Sie können in diesen Artikeln mehr über die Verwendung von manueller Freigabe und Dateibereichen lesen:
Tipps und Tricks
Modellvalidierung ist im Design verfügbar, auch wenn Sie kein manuelles Veröffentlichen verwenden.
Wie man Design einrichtet
Benutzerrechte
Die Aktivierung und das Setup für Design müssen von einem Projektadministrator durchgeführt werden. Design ist Teil von Dalux Box Pro.
Design aktivieren

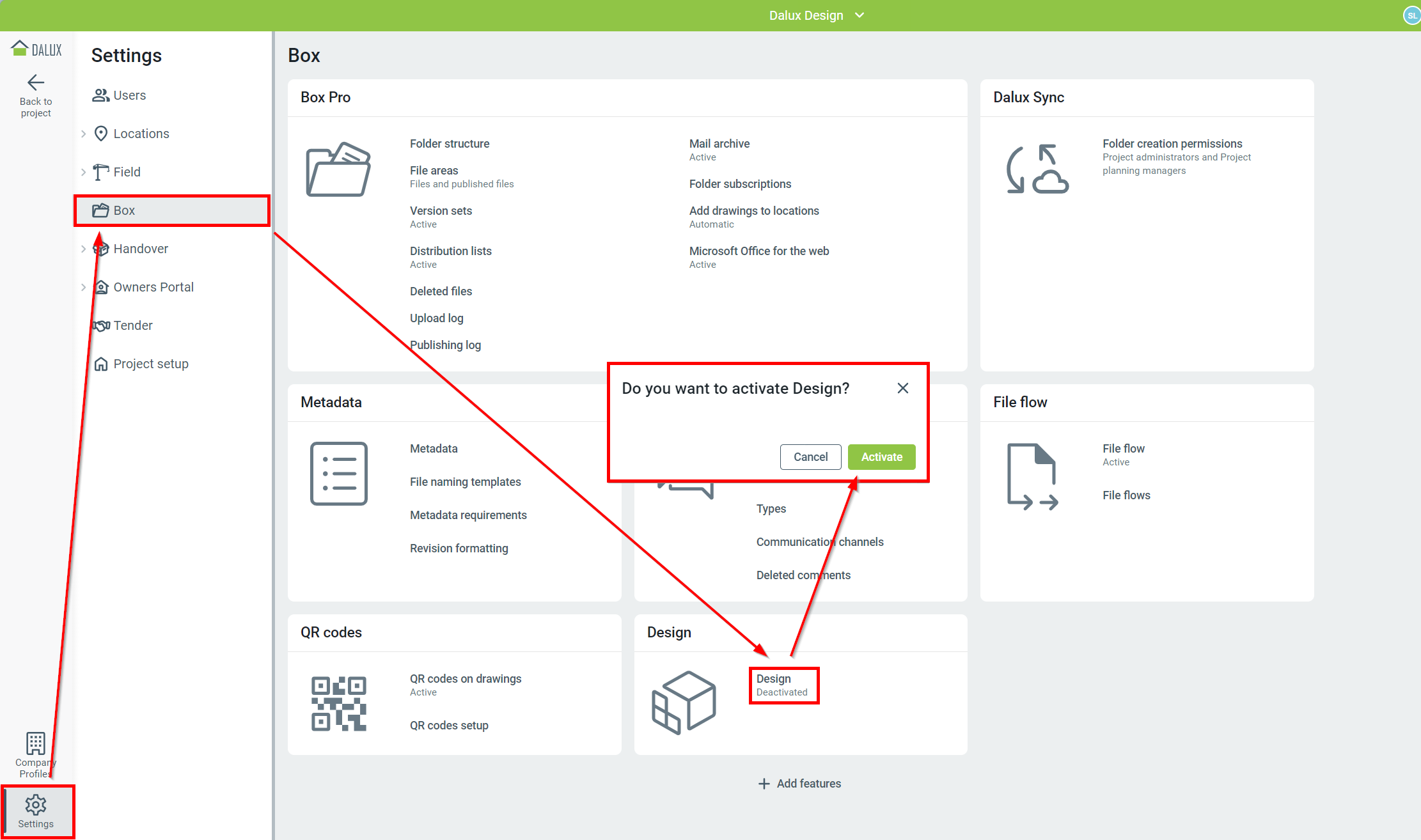

Um Design zu aktivieren, gehen Sie zu Einstellungen
Box
Design
'Aktivieren'
Sobald Design aktiviert wurde, erscheint ein neuer Menüpunkt in der Projektseitenleiste. Bevor Benutzer im Projekt auf Design zugreifen können, müssen Sie Gruppen mit Zugriffsberechtigungen einrichten.
Zugriff auf Design

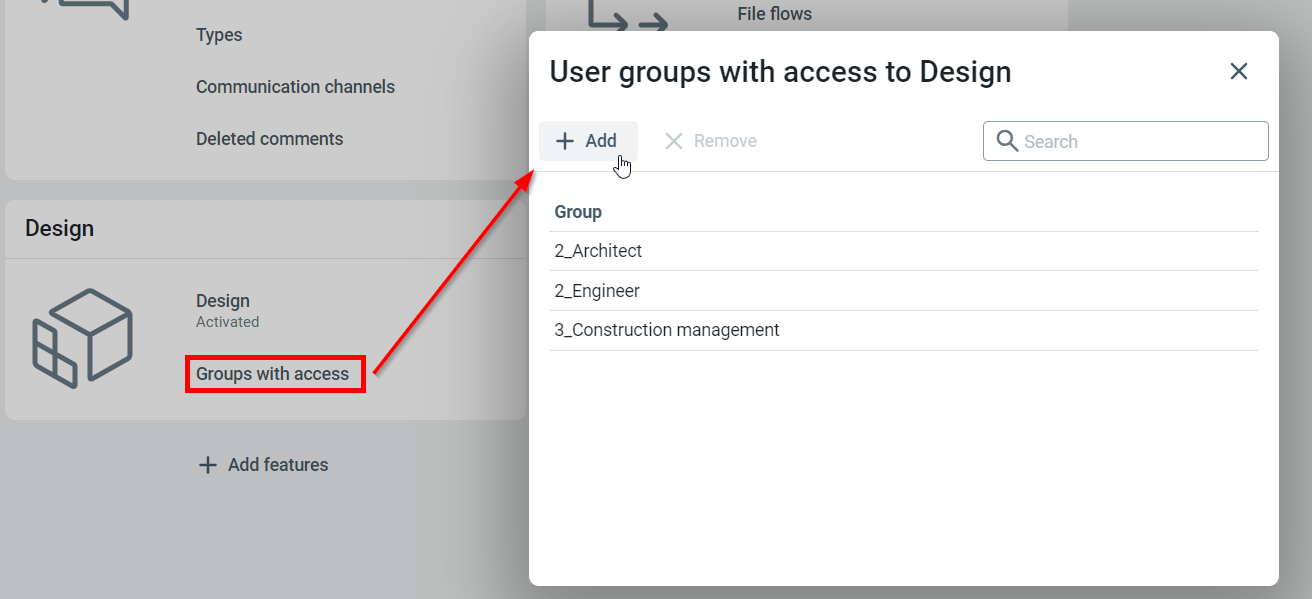

Um den Zugang zu Design zu steuern, gehen Sie zu Einstellungen
Box
Design
'Gruppen mit Zugriffsberechtigungen'
Klicken Sie in den Popup-Fenstern auf Hinzufügen und wählen Sie die Benutzergruppen aus, denen Sie Zugriff gewähren möchten. Alle Benutzer in der ausgewählten Benutzergruppe können nun Design sehen und verwenden.
Wie man Design verwendet
In Design können Sie an unveröffentlichten und veröffentlichten Versionen von Modellen arbeiten, zum Beispiel in der Designphase des Projekts oder bei Iterationen an Modellen während der Bauphase.
Die Navigation innerhalb von Design funktioniert genauso wie innerhalb von Standorten - Sie können mehr über die Nutzung von Standorten in diesem Artikel erfahren: In Standorten am Desktop navigieren.
Technische Informationen
Alle Gebäude/Bauwerke/Bereiche/Karten sind in Design sichtbar, sowohl von Dateien als auch von veröffentlichten Dateien. Wenn jedoch das manuelle Veröffentlichen aktiviert ist, können unveröffentlichte Dateien nur in Design bearbeitet werden.
Während Sie Design verwenden, können Sie:
- Kommentare und Kommunikationskanäle verwenden
- Filtern, messen und einfärben
- Verwenden Sie die Modellvalidierung für Kollisionen, Abstände, und Metadaten
- Vergleichen veröffentlichte und unveröffentlichte Modelldateien
Sie können keine Field-Registrierungen (Aufgaben, Checklisten usw.) an Modellen oder Zeichnungen in Design vornehmen.

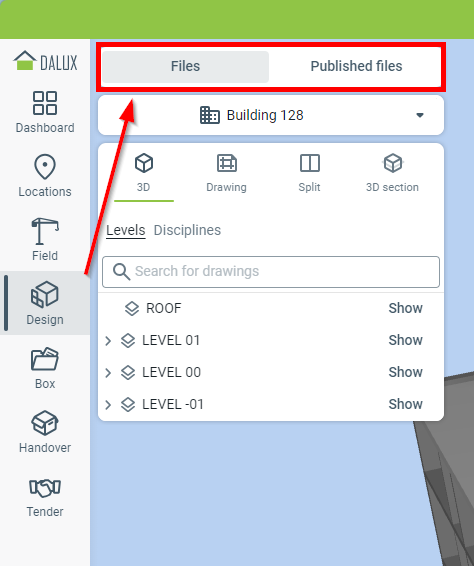

Um auf Design zuzugreifen, klicken Sie in der Seitenleiste auf Design. Während Sie sich in Design befinden, können Sie zwischen den modellspezifischen Dateien aus den 'Dateien' und 'veröffentlichten Dateien'-Bereichen wechseln.
Beim Wechseln zwischen den Modell-Dateien bleiben Filter und Schnitte bestehen. Dies ermöglicht es Ihnen, schnell zwischen Modellen zu wechseln, um die vorgenommenen Änderungen zu sehen.

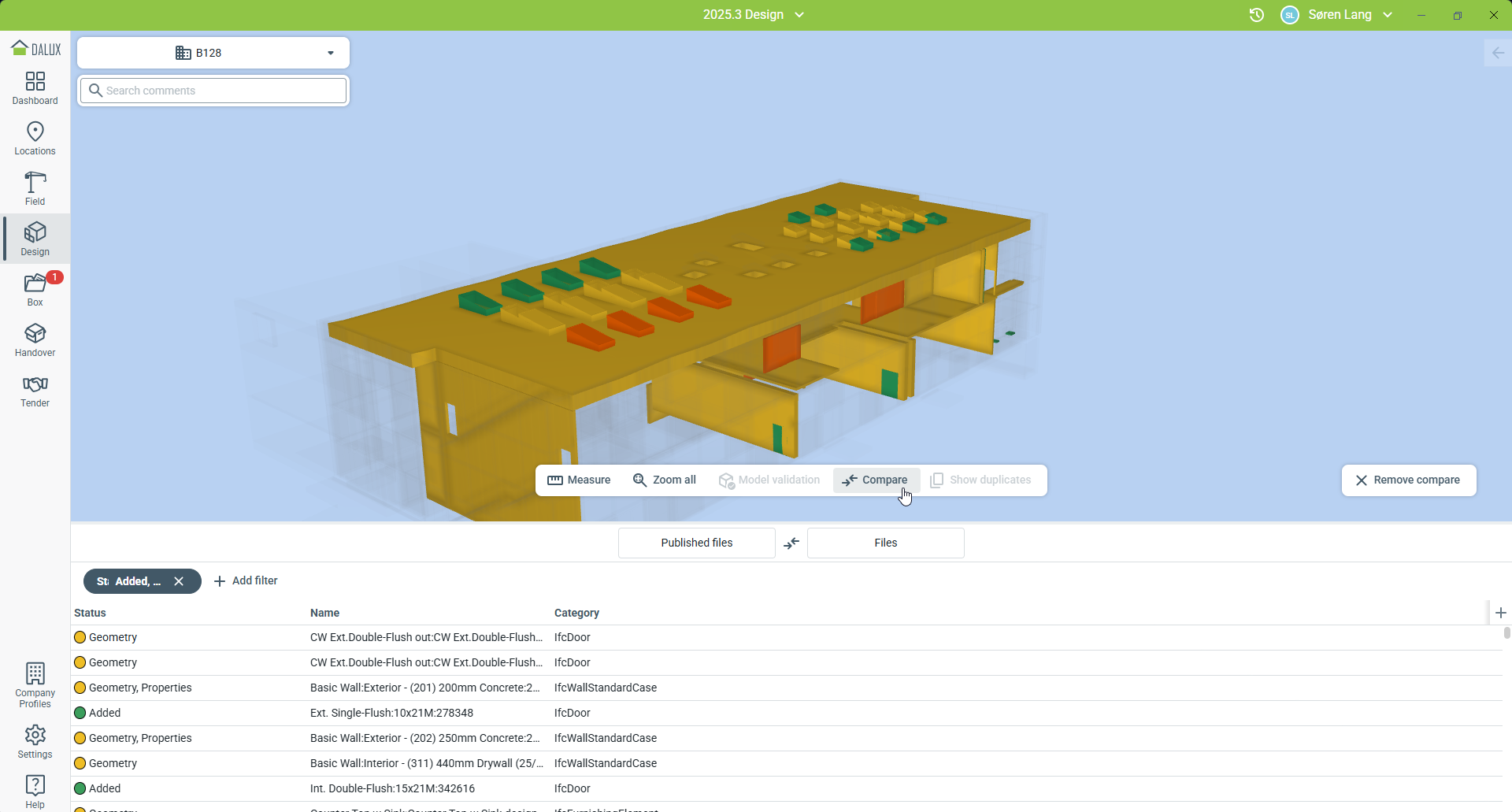

Wenn Sie sich in der Dalux-Desktopanwendung befinden, können Sie die aktuellsten Versionen des Modells zwischen der unveröffentlichten Dateien-Version und der Version in veröffentlichten Dateien vergleichen. Sie können die Listenansicht verwenden, um Änderungen im Modell zu filtern und zu sortieren.
Erfahren Sie mehr
Wenn Sie mehr über die Verwendung von manueller Freigabe erfahren möchten, lesen Sie diesen Artikel: Wie man die manuelle Freigabe verwendet.
