Filter und Visualisierung in Standorte

Dieser Artikel beschreibt die Verwendung von Filtern und Farben in Standorte, um verschiedene Daten zu visualisieren.

Filter nutzen Eigenschaften des BIM-Modells und werden automatisch aktualisiert, wenn das Modell überarbeitet wird.

Wir behandeln diese Funktionen im Artikel:

• Filter (persönliche und Gruppenfilter)
• Einfärben
• Objekte anzeigen

Wie man Filter verwendet

Filter sind nur für das BIM-Modell und nicht für Zeichnungen verfügbar. Sie können Objekte zeigen verwenden, um Filter auf 2D-Zeichnungen einzurichten. Dies wird im Folgenden ausführlich erläutert.

Alle Benutzer können persönliche Filter erstellen und Gruppen-Admins können Gruppenfilter erstellen.

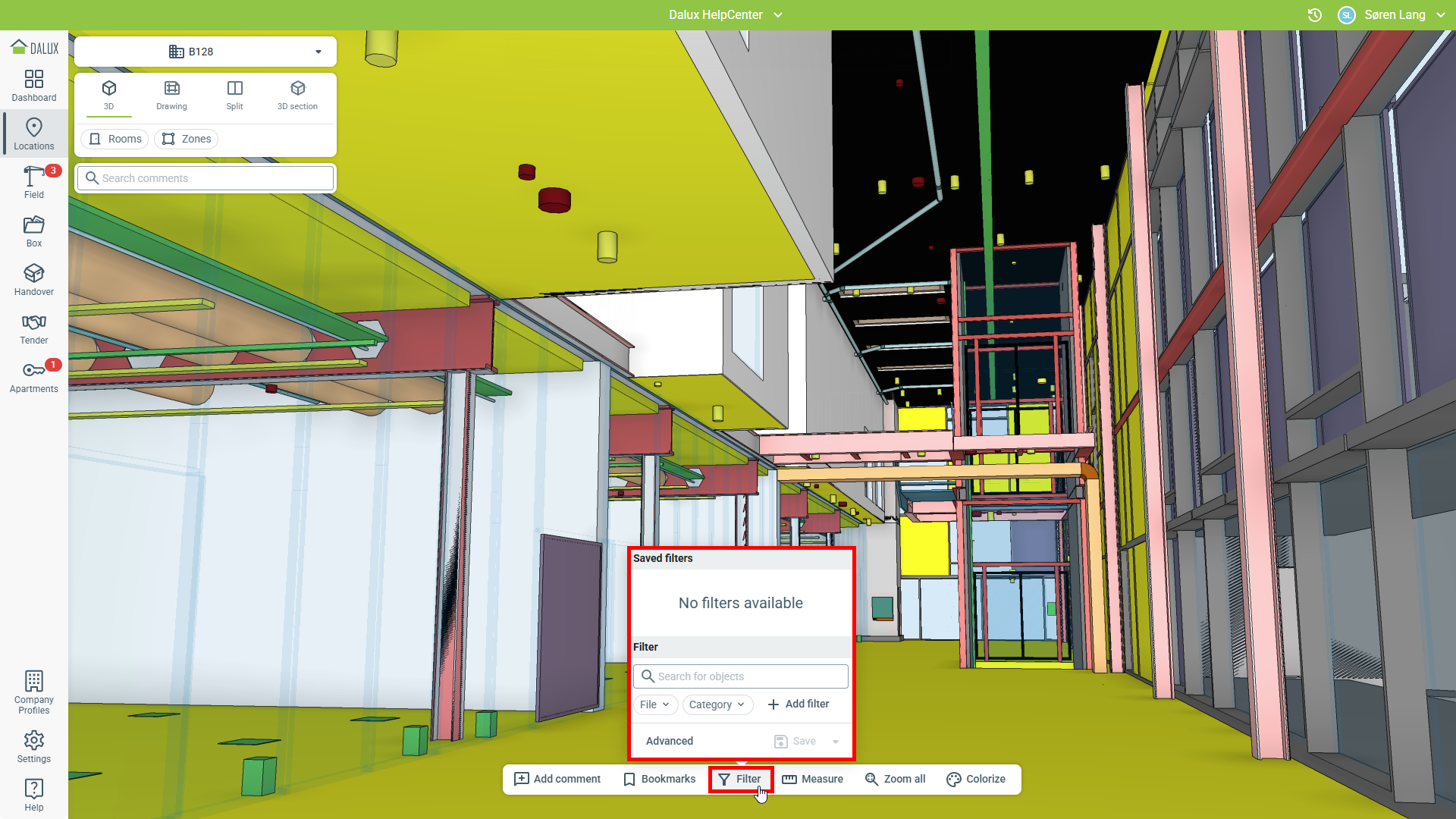

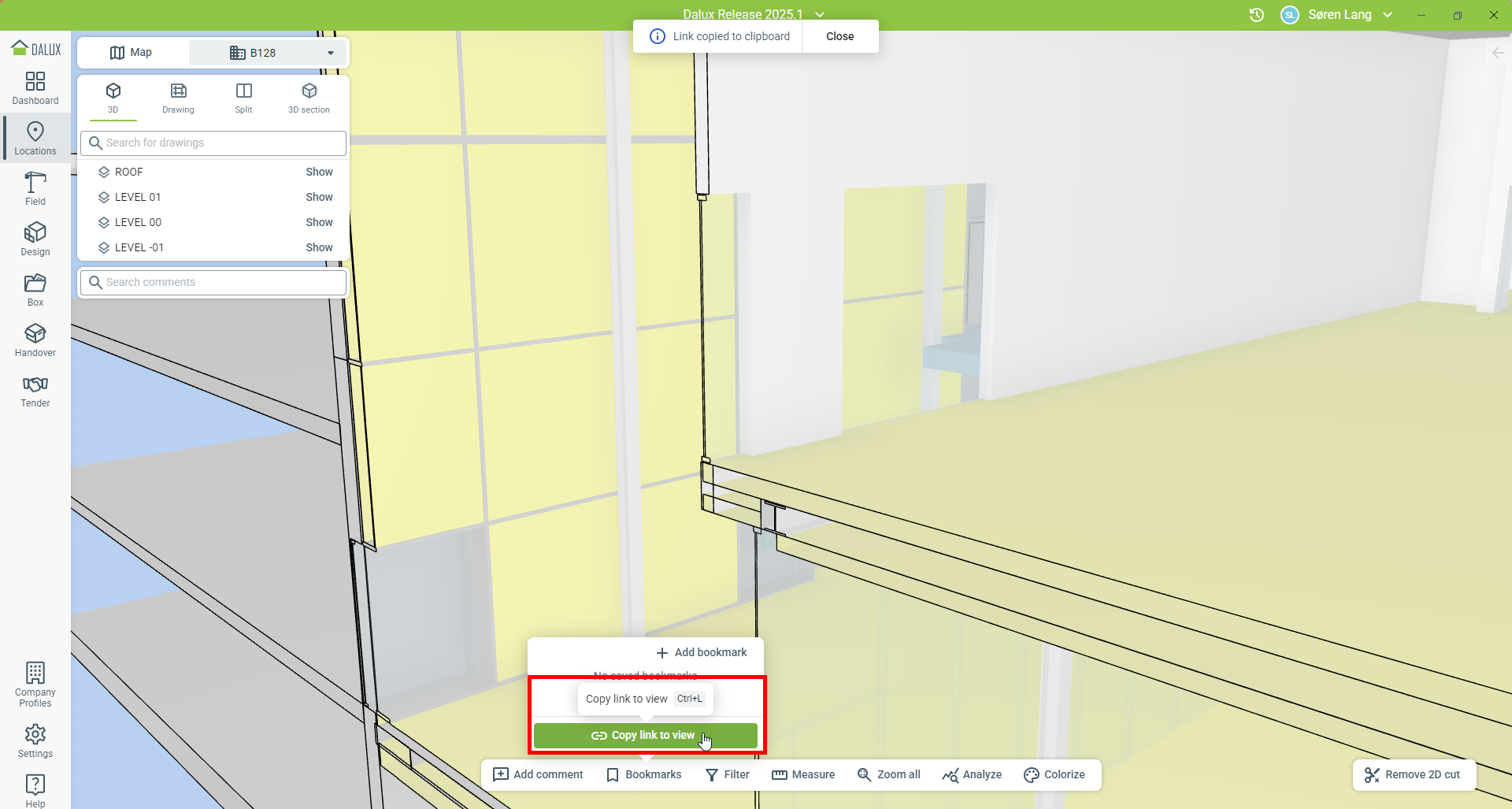

Gehen Sie zunächst zu Standorte und öffnen Sie ein BIM-Modell in einer der 3D-Ansichten. Alle Filter, auf die Sie Zugriff haben, finden Sie unter Filter in der Symbolleiste.

Es gibt mehrere Möglichkeiten, Filter beim Betrachten des BIM-Modells zu erstellen.

• Erstellen Sie einen Filter mit der Filter-Schaltfläche
• Erstellen Sie einen Filter, indem Sie auf ein Objekt im Modell klicken

Wenn Sie auf Filter klicken, können Sie eine Freitextsuche durchführen, einen bestimmten Filter hinzufügen oder einen erweiterten Filter erstellen. Die Datei- und Kategorieparameter sind immer im Schnellzugriff verfügbar.

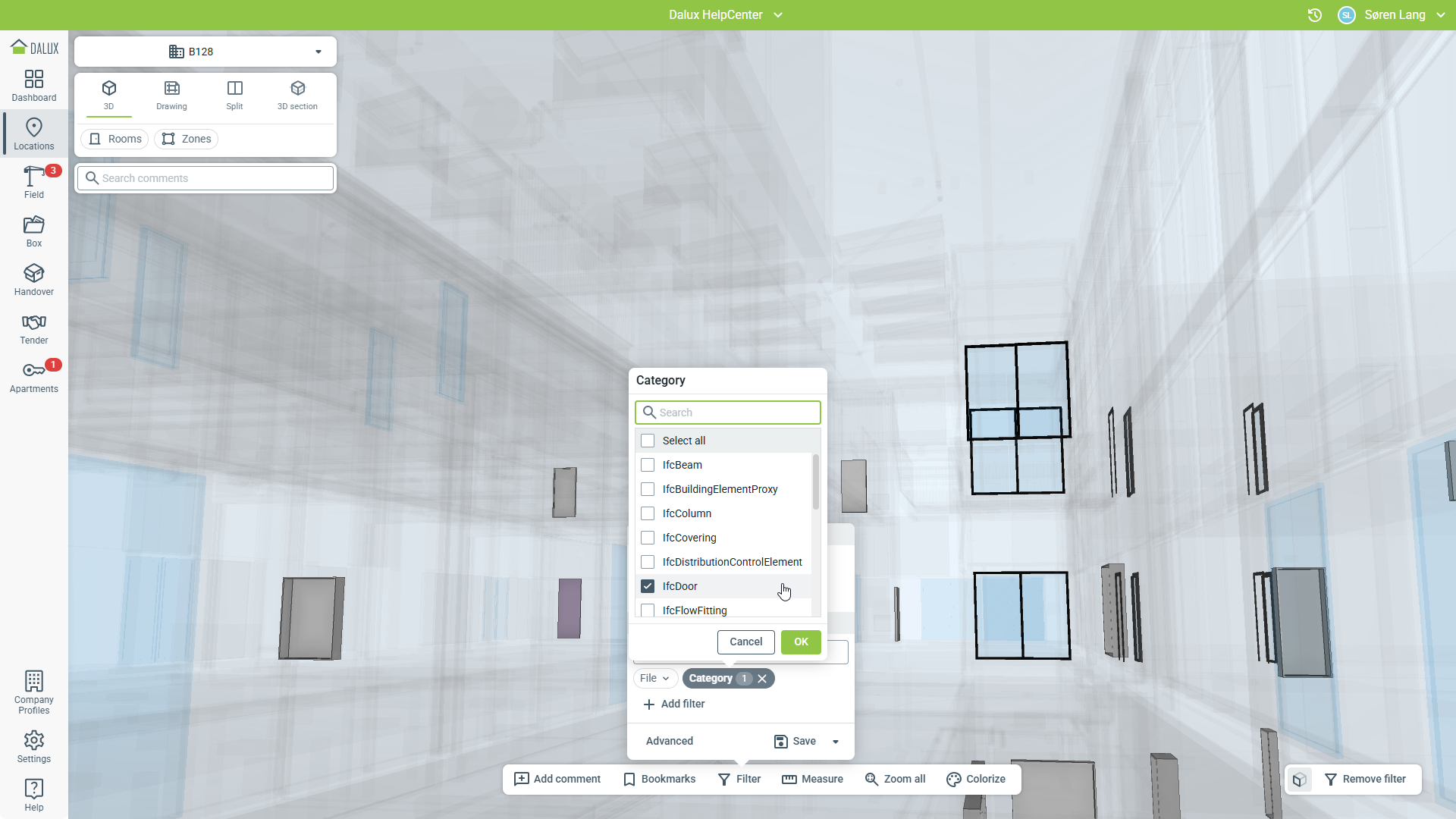

In diesem Beispiel erstellen wir einen Filter für die Türkategorie. Wenn Sie einen Parameter für den Filter auswählen, ändert sich die 3D-Ansicht, um Ihren Filter widerzuspiegeln.

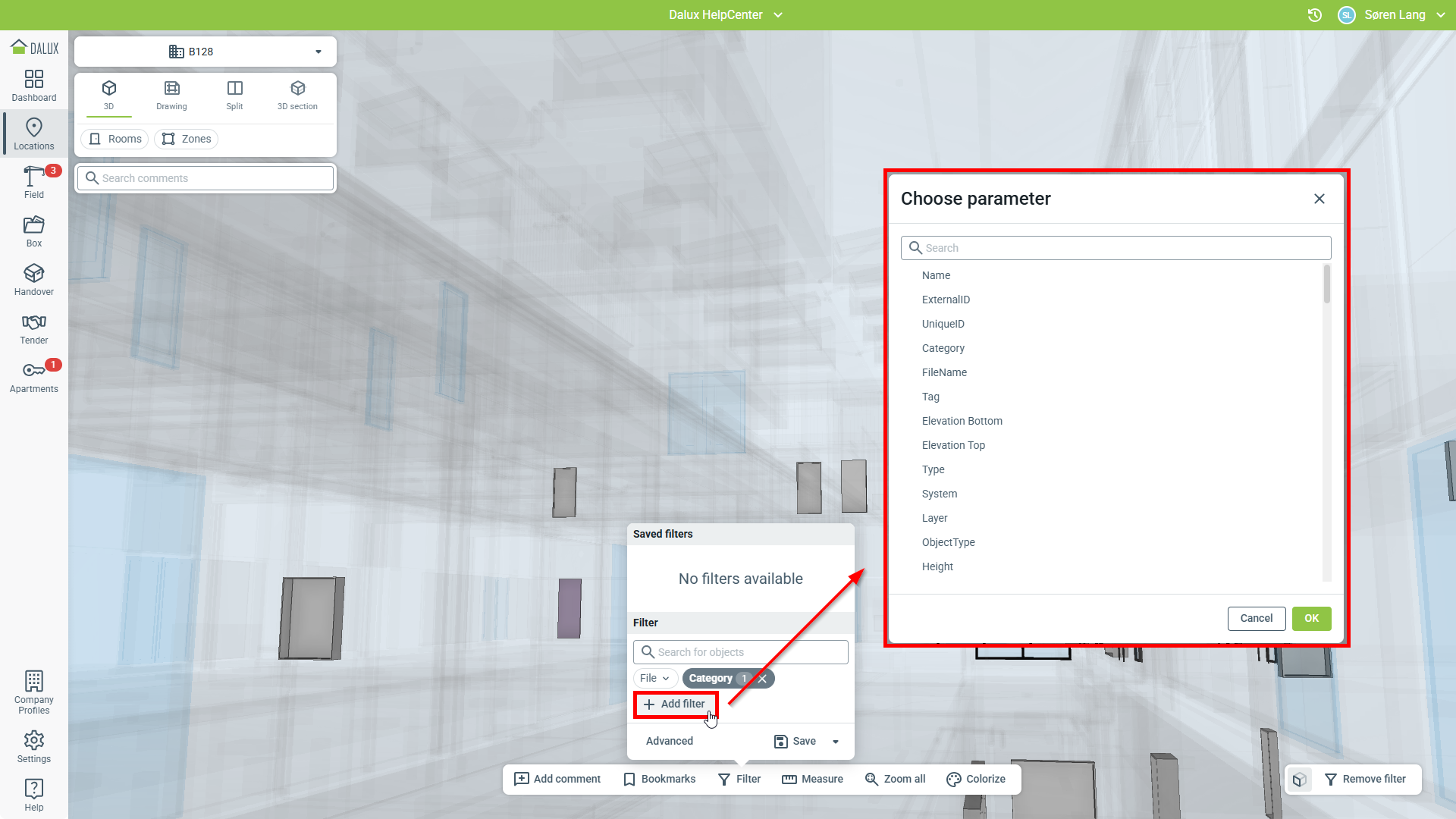

Sie können Ihre Ergebnisse noch weiter filtern, indem Sie mehrere Parameter zum gleichen Filter hinzufügen. Dies können Sie tun, indem Sie auf Filter hinzufügen klicken und verschiedene Parameter auswählen. Die verfügbaren Parameter hängen von Ihrem BIM-Modell ab.

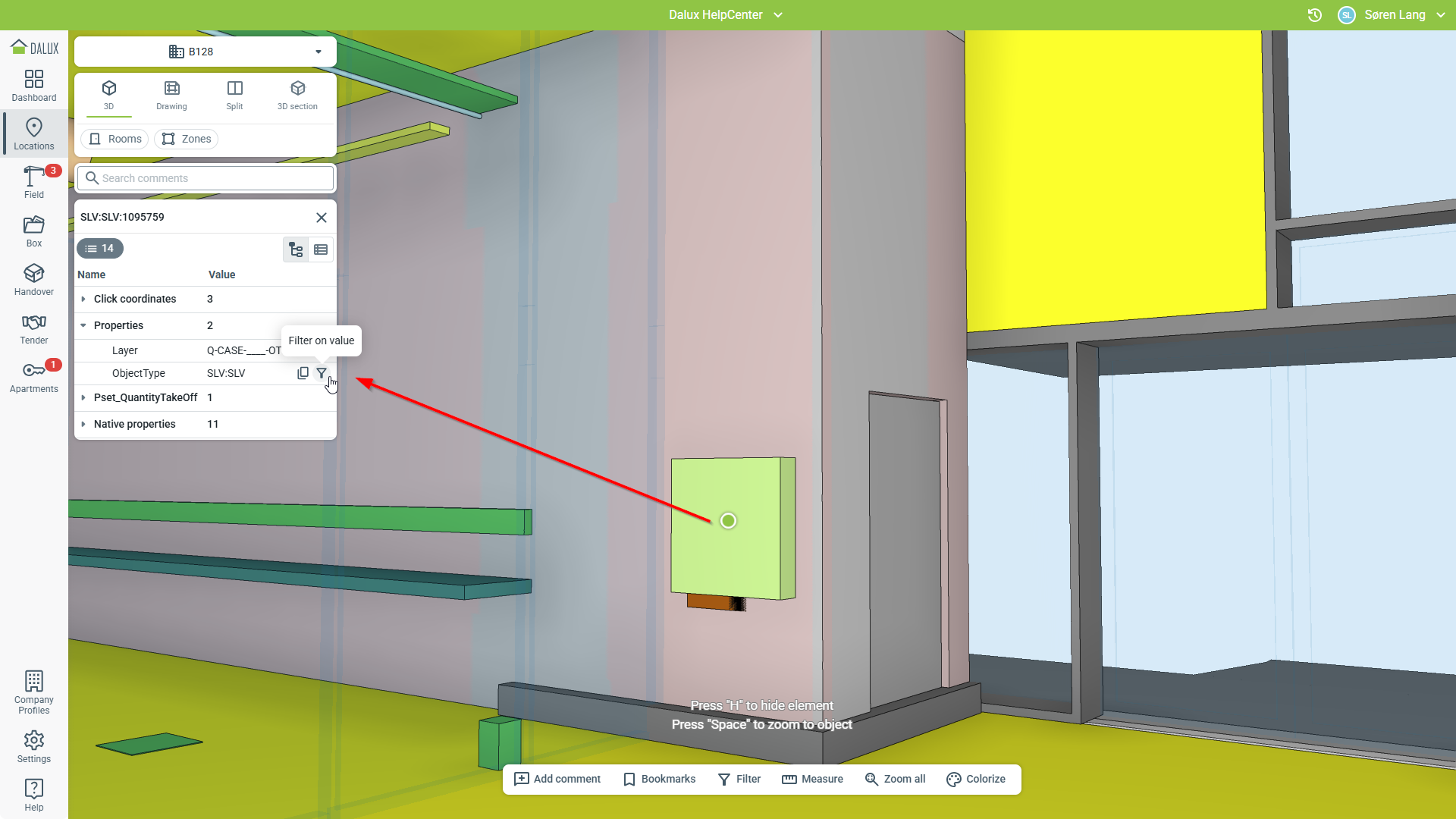

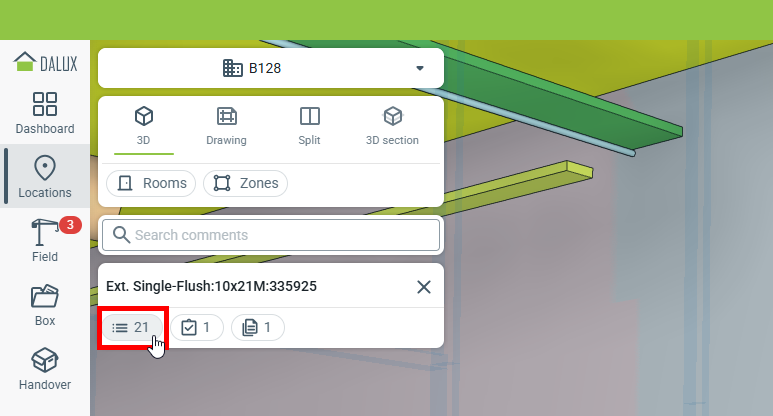

Sie können Filter auch erstellen, indem Sie ein Objekt im Modell auswählen. Klicken Sie auf das -Symbol, um die Eigenschaftenliste einzublenden.

Dies zeigt die Eigenschaften des Objekts an. Bewegen Sie die Maus über eine Eigenschaft und klicken Sie auf , um nach dieser Eigenschaft zu filtern. Sie können dies für mehrere Eigenschaften tun.

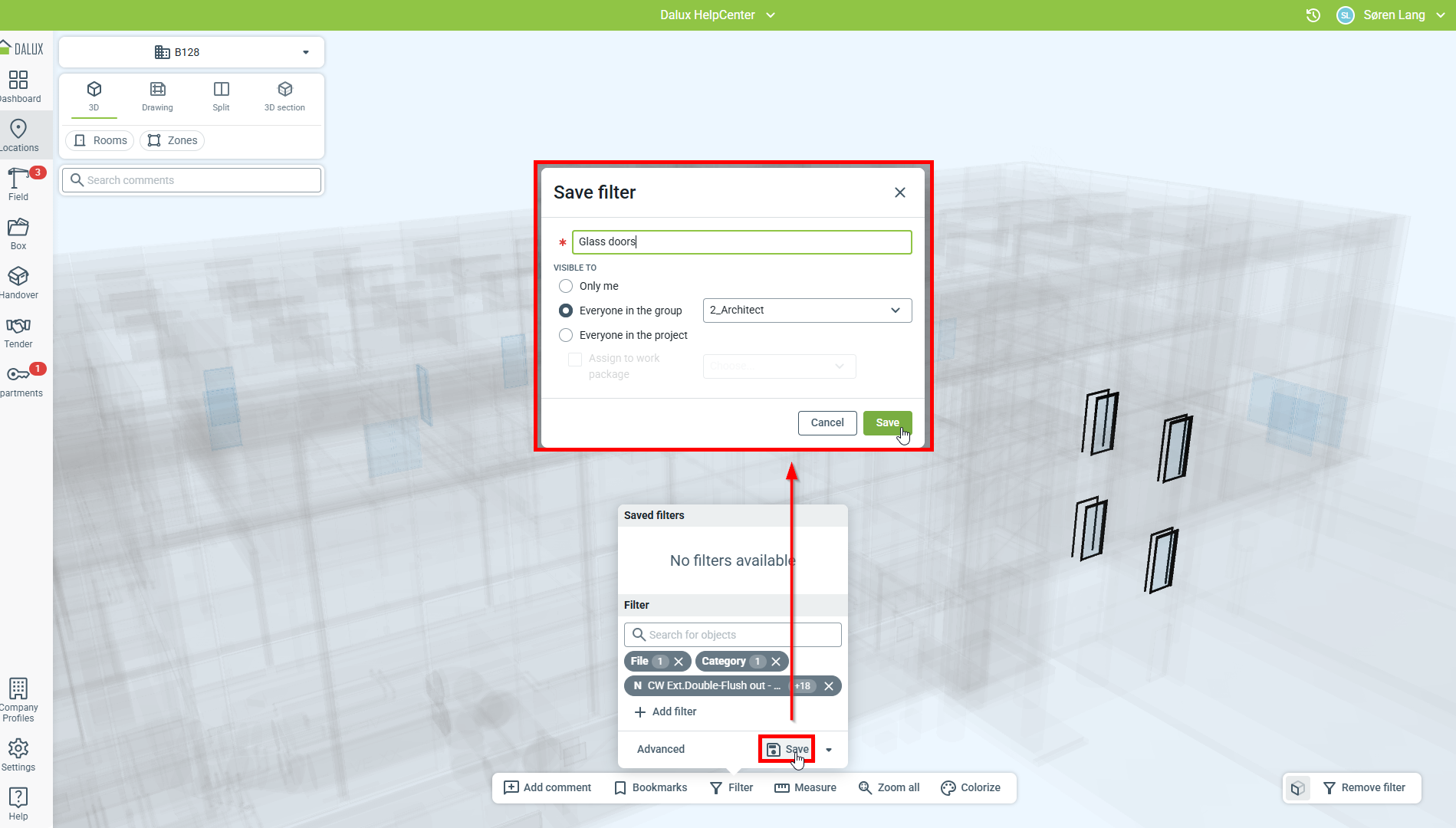

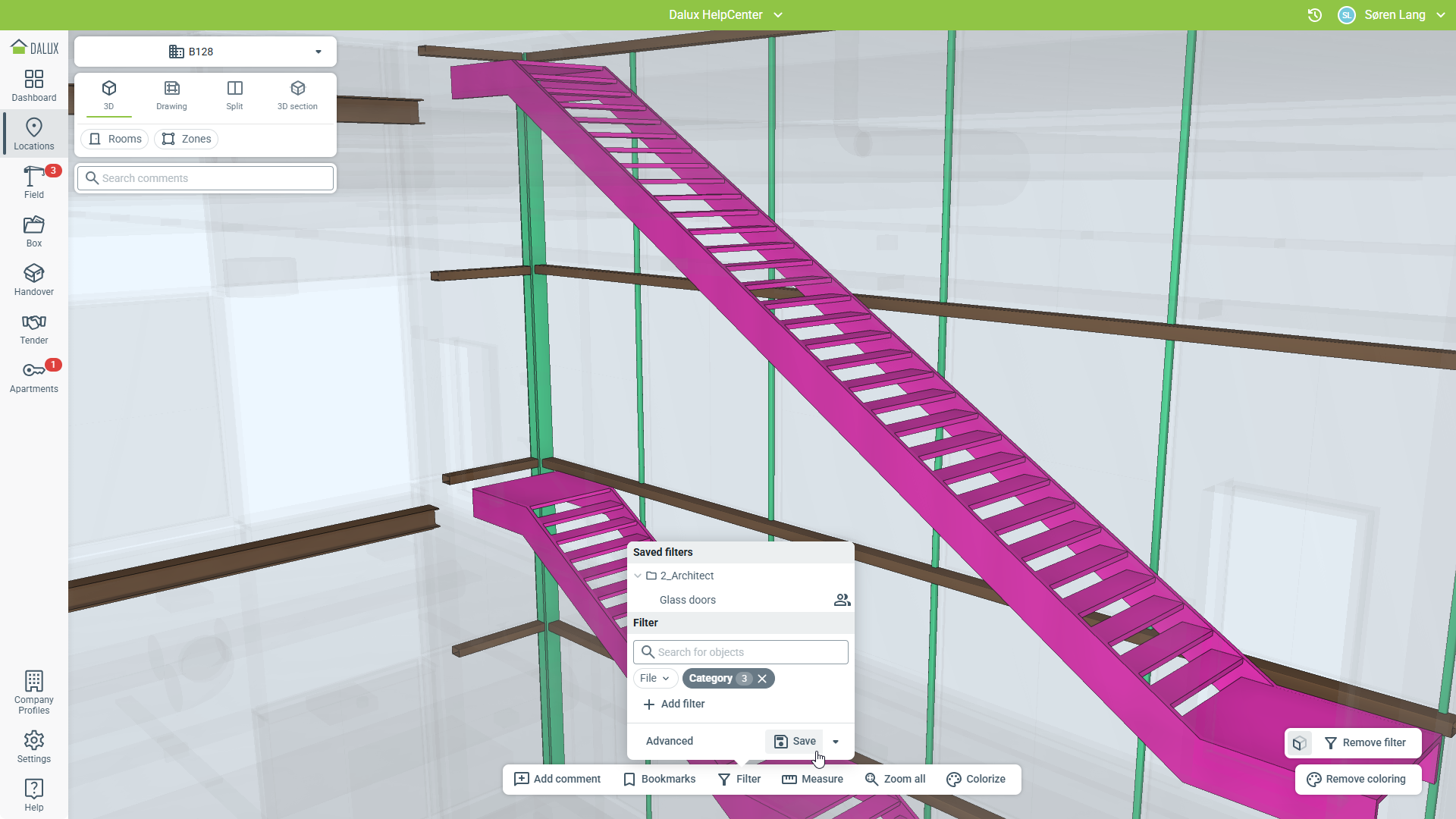

Wenn Sie mit Ihrem Filter fertig sind, können Sie auf Speichern klicken, um den Filter für später zu speichern. Wenn Sie ein Gruppen-Admin in Ihrer Benutzergruppe sind, können Sie Filter speichern, sodass sie für alle in Ihrer Benutzergruppe sichtbar sind.

Wenn Sie Projektadministrator oder Projektplanungsleiter sind, können Sie Filter für alle im Projekt oder für bestimmte Arbeitspakete speichern.

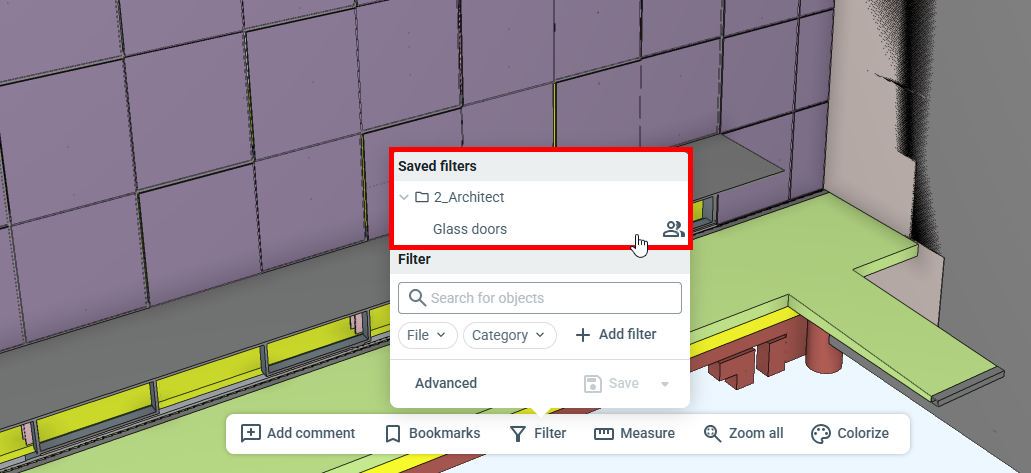

Gespeicherte Filter werden in Filter im Bereich Gespeicherte Filter angezeigt.

Wie man Einfärben verwendet

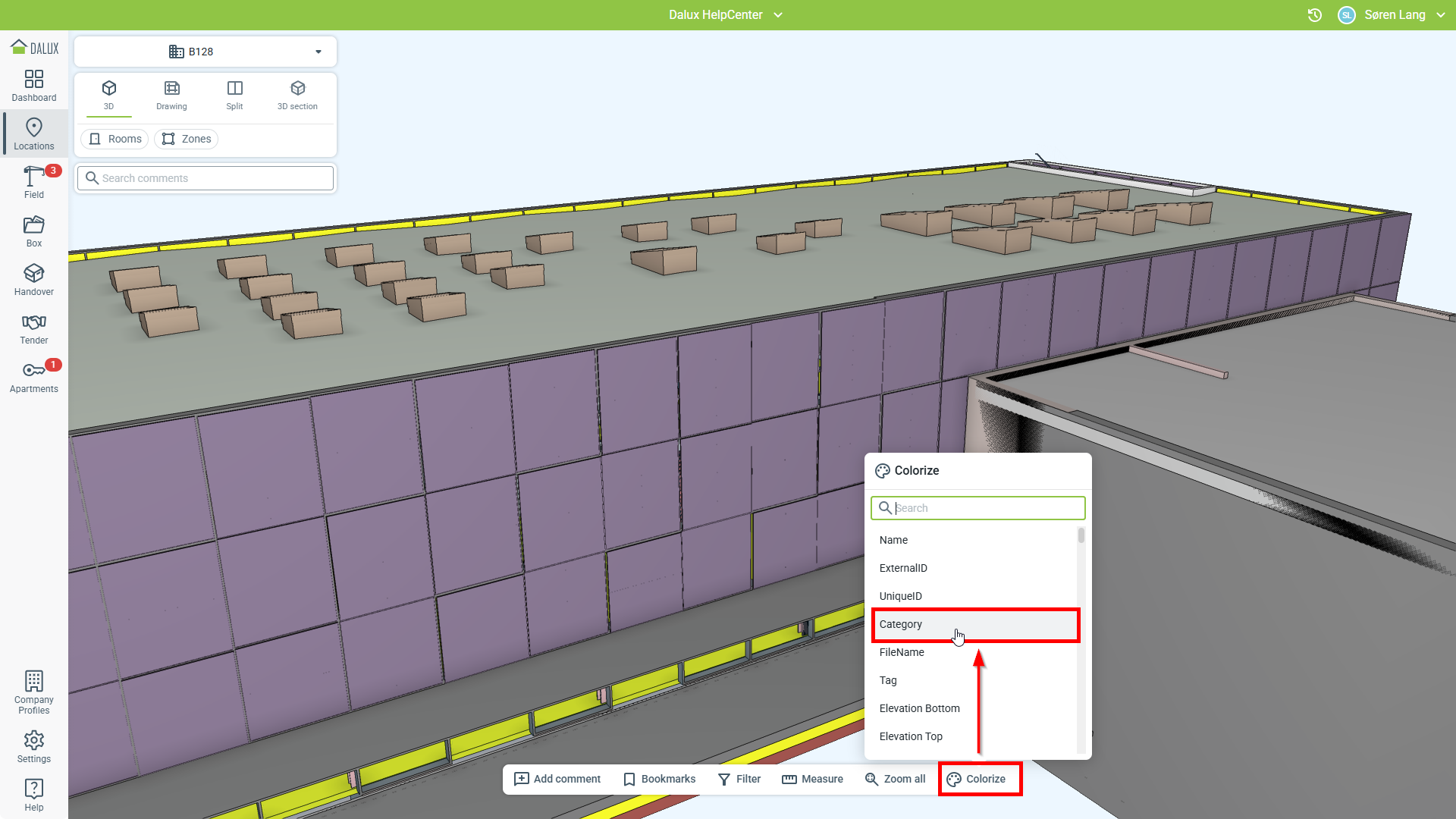

Mit Einfärben können Sie das BIM-Modell basierend auf einer bestimmten Eigenschaft schnell farbcodieren. Sie können nicht manuell auswählen, welche Farben verwendet werden sollen, da Dalux automatisch Farben zuweist.

Sie können Einfärben mit Filter kombinieren, um eine farbcodierte Visualisierung nur der Elemente zu erstellen, die Sie benötigen.

Wenn Sie mit Ihrem Filter fertig sind, können Sie auf Speichern klicken, um den Filter für später zu speichern. Wenn Einfärben beim Speichern des Filters aktiviert ist, wird es automatisch aktiviert, wenn der Filter erneut geladen wird.

Objekte auf Zeichnungen anzeigen

Sie können farbcodierte Modellobjekte auf den Gebäudezeichnungen sehen.

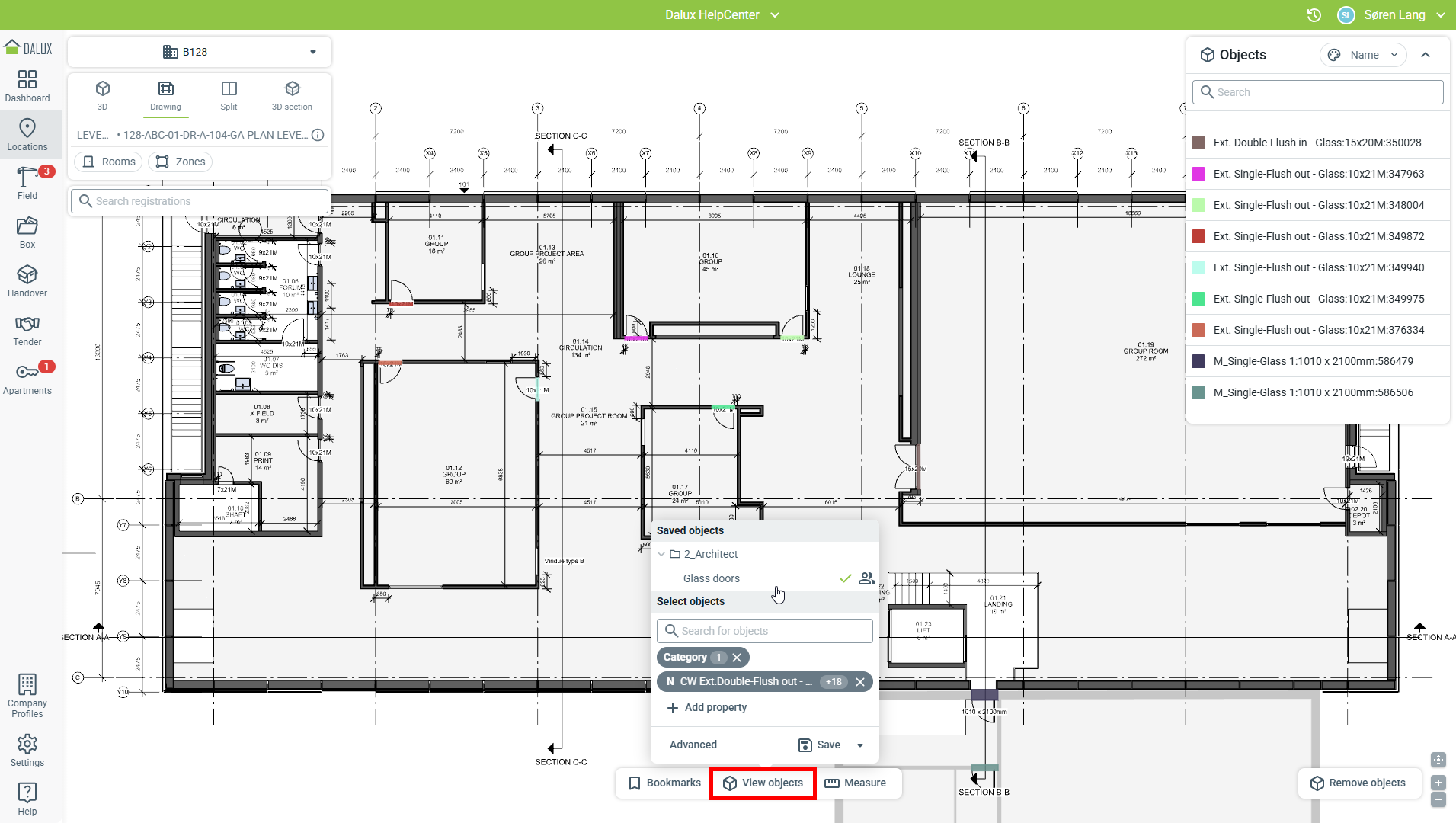

Gehen Sie zunächst zu Standorte und öffnen Sie eine Zeichnung. Klicken Sie dann in der Symbolleiste auf Objekte anzeigen.

Diese Funktion funktioniert wie 3D-Filter. Im Menü können Sie eine Eigenschaft zum Filtern auswählen, die dann auf der Zeichnung angezeigt wird.

Sie können alle gespeicherten Filter (auch Filter, die in 3D erstellt wurden) aus diesem Menü laden.

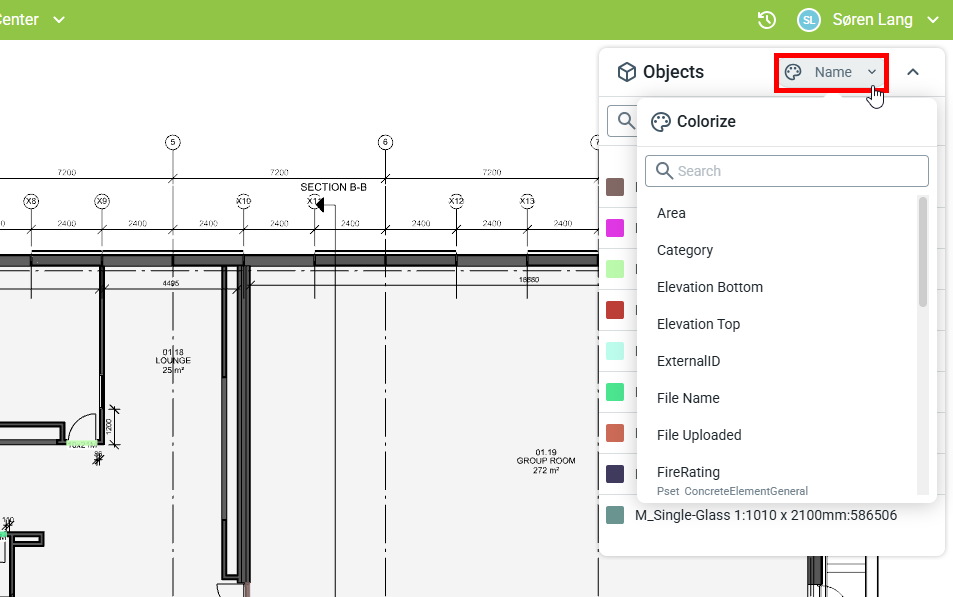

Wenn eine Eigenschaft ausgewählt wurde, wird die Farbcodierung rechts angezeigt. Im oberen Bereich dieses Menüs können Sie ändern, welcher Parameter für die Farbcodierung verwendet werden soll.
