So speichern Sie die Modellvalidierung

Das Modellvalidierungswerkzeug ermöglicht es Benutzern, Anforderungen für Kollisionen und Abstände zwischen Elementen in ihren Gebäudemodellen festzulegen, ohne auf Rückmeldungen einer zweiten Partei warten zu müssen. Benutzer mit Zugriff können Modelle selbst evaluieren, indem sie die Funktion nutzen.

Das Werkzeug macht es möglich zu analysieren, ob Elemente den Anforderungen für Kollisionen und Abständen für das Projekt entsprechen, indem sie auf das Modell innerhalb von Dalux angewendet werden, und bietet den Benutzern sofort die Informationen, die sie benötigen, um entweder:

• Die notwendigen Änderungen in der Modellierungssoftware vornehmen
• Mit anderen Projektteilnehmern zusammenarbeiten, indem man Kommentare zu Elementen abgibt, die nicht den Anforderungen entsprechen
• Entscheiden, das Kollision/Abstandsproblem zu ignorieren, wenn es nicht relevant ist

Modellvalidierung aktivieren

Modellvalidierung ist Teil von Design und ist automatisch verfügbar, wenn Design aktiviert ist.

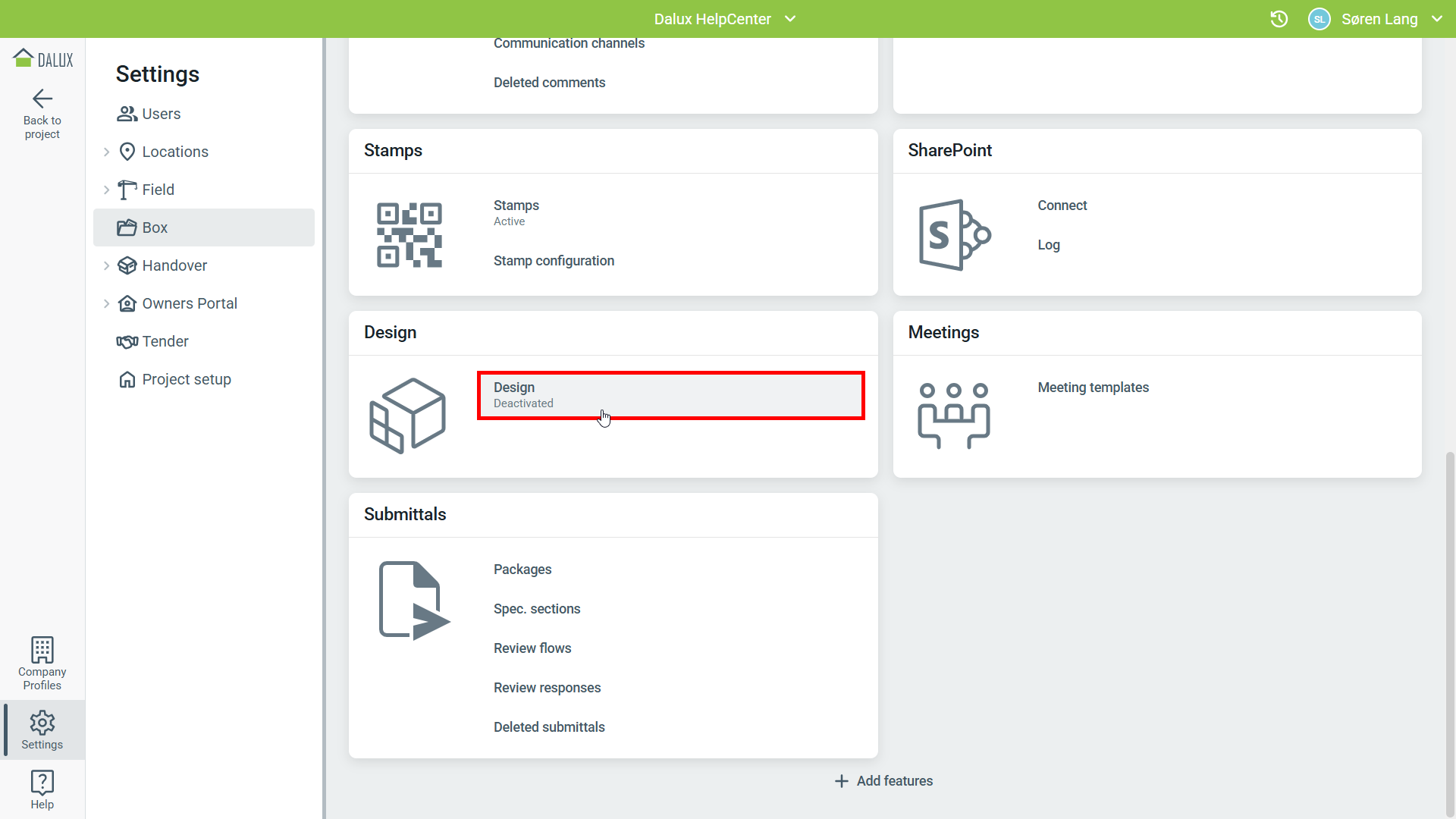

Um Design zu aktivieren, gehen Sie zu

EinstellungenBoxDesign'Aktivieren':

Zugriff auf die Modellvalidierung einrichten

Nach der Aktivierung von Design müssen Berechtigungen für Benutzer eingestellt werden, damit sie Zugriff auf die Modellvalidierung haben. Jede benutzerdefinierte Benutzergruppe kann hinzugefügt werden, aus EinstellungenBoxDesign'Gruppen mit Zugriff'.

Alternativ kann der Zugriff gewährt werden, wenn Berechtigungen für Benutzergruppen im Abschnitt Benutzer der Einstellungen festgelegt werden.

Fachbereiche und Objektgruppen einrichten

Fachbereiche einrichten

Um Anforderungen zu erstellen, richten Sie Fachbereiche ein, die entweder von Ihnen, Ihrer Benutzergruppe oder allen im Projekt verwendet werden können. Wir empfehlen, für jeden Design-Fachbereich in Ihrem Projekt einen anzulegen, z. B. Architektur, HKLS, TGA usw.

Um diese Fachbereiche einzurichten, gehen Sie zu

DesignGebäude auswählenModellvalidierung.

Klicken Sie auf Hinzufügen'Fachbereich', geben Sie dem Fachbereich einen Namen und entscheiden Sie, ob er nur für Sie, eine bestimmte Benutzergruppe oder alle sichtbar sein soll, die Zugriff auf Design haben.

Objektgruppen erstellen

Objektgruppen sind 3D-Elemente, die dieselben Attribute teilen, z. B. ihre Kategorie. Das Einrichten dieser Gruppen ermöglicht es Ihnen, zu steuern, welche Überprüfungen durchzuführen sind, was ignoriert werden soll und den Schweregrad bestimmter Überprüfungen festzulegen.

Erstellen Sie eine Objektgruppe über Hinzufügen3D-Objektgruppe.

Geben Sie im neuen Fenster der Objektgruppe einen Namen und ordnen Sie sie einem Fachbereich zu, dann filtern Sie die Objekte, indem Sie deren Kriterien festlegen. Sie können verschiedene Filtereinstellungen auswählen:

• Isolieren: Filtert nur Elemente, die den Kriterien entsprechen
• Ausblenden: Blendet alle Elemente außer den passenden aus
• Freitextsuche: Filtert Elemente, deren Namen den Text enthalten

Überprüfen Sie den Viewer, um sicherzustellen, dass die korrekten Elemente gefiltert werden, bevor Sie auf 'Speichern' klicken.

Überprüfungen einrichten

Sobald Sie Ihre Fachbereiche und Objektgruppen eingerichtet haben, können Sie die Überprüfungen definieren, die für Kollisionen und Abstände ausgeführt werden sollen.

• Kollisionen sind überlappende Elemente mit einer definierten Toleranz.
• Abstände sind Elemente, die Mindestabstandsanforderungen zu anderen Objekten verletzen.

Um eine neue Prüfung einzurichten, klicken Sie auf die Zelle in der Matrix der gewünschten Objektgruppen

In diesem Beispiel demonstrieren wir Überprüfungen für Wandelemente und das HKLS-Rohr- und Leitungssystem. Wandelemente sind Teil des Fachbereichs Architektur, während Rohre zum Fachbereich HKLS gehören.

Wählen Sie, ob Sie eine Kollision oder einen Abstand einrichten möchten, definieren Sie die Toleranz und entscheiden Sie, ob die Ergebnisse geringfügige oder kritische Aufgaben darstellen.

In diesem Beispiel richten wir eine Kollision mit einer Toleranz von 100mm ein, die wir als geringfügige Kollision betrachten.

Konfigurieren Sie dies für Objektgruppen, bei denen Sie Überprüfungen durchführen möchten, oder lassen Sie andere dies tun.

Automatisierung

Um Klicks zu sparen und die Modellvalidierung im Hintergrund laufen zu lassen, können Sie 'Automation' für die entsprechenden Gebäude aktivieren.

Gehen Sie zu

EinstellungBoxDesign'Automatisierung'>Wählen Sie das Gebäude aus, für das die Modellvalidierung automatisch ausgeführt werden soll

Wenn Automation für ein Gebäude aktiviert ist, werden die Prüfungen automatisch neu verarbeitet, wenn neue Modelldateien zum Gebäude hinzugefügt oder vorhandene Modelldateien aktualisiert werden. Beim Erstellen neuer Fachbereiche oder neuer Objektgruppen muss das Gebäude erneut verarbeitet werden, bevor Automation diese in den Ergebnissen berücksichtigt.
