Modellvalidierung für Architekten und Ingenieure

Als Architekt oder Ingenieur sind Sie dafür verantwortlich, Entwürfe einzureichen, die mit den von anderen Mitgliedern des Planungsteams erstellten Modellen übereinstimmen und das allgemeine Qualitätsniveau erfüllen. Mit Dalux müssen Sie nicht mehr auf Feedback vom BIM-Koordinator warten. Stattdessen können Sie Ihr Modell selbst validieren und sofort Änderungen vornehmen.

Wenn Sie mit Autodesk Revit arbeiten, empfehlen wir dringend die Verwendung des Dalux-Plugins für Revit. Andernfalls verwenden Sie die Dalux-Desktop-App, um Ihr hochgeladenes Modell direkt auf der Plattform zu validieren, um schnell Feedback zu erhalten.

Modellvalidierung in Autodesk Revit

Sie können das Dalux-Plugin für Revit verwenden, um Ihr Modell direkt in Revit zu validieren, ohne die Software zu verlassen.

Laden Sie dazu das Plugin herunter und folgen Sie zur Installation diesen Anweisungen.

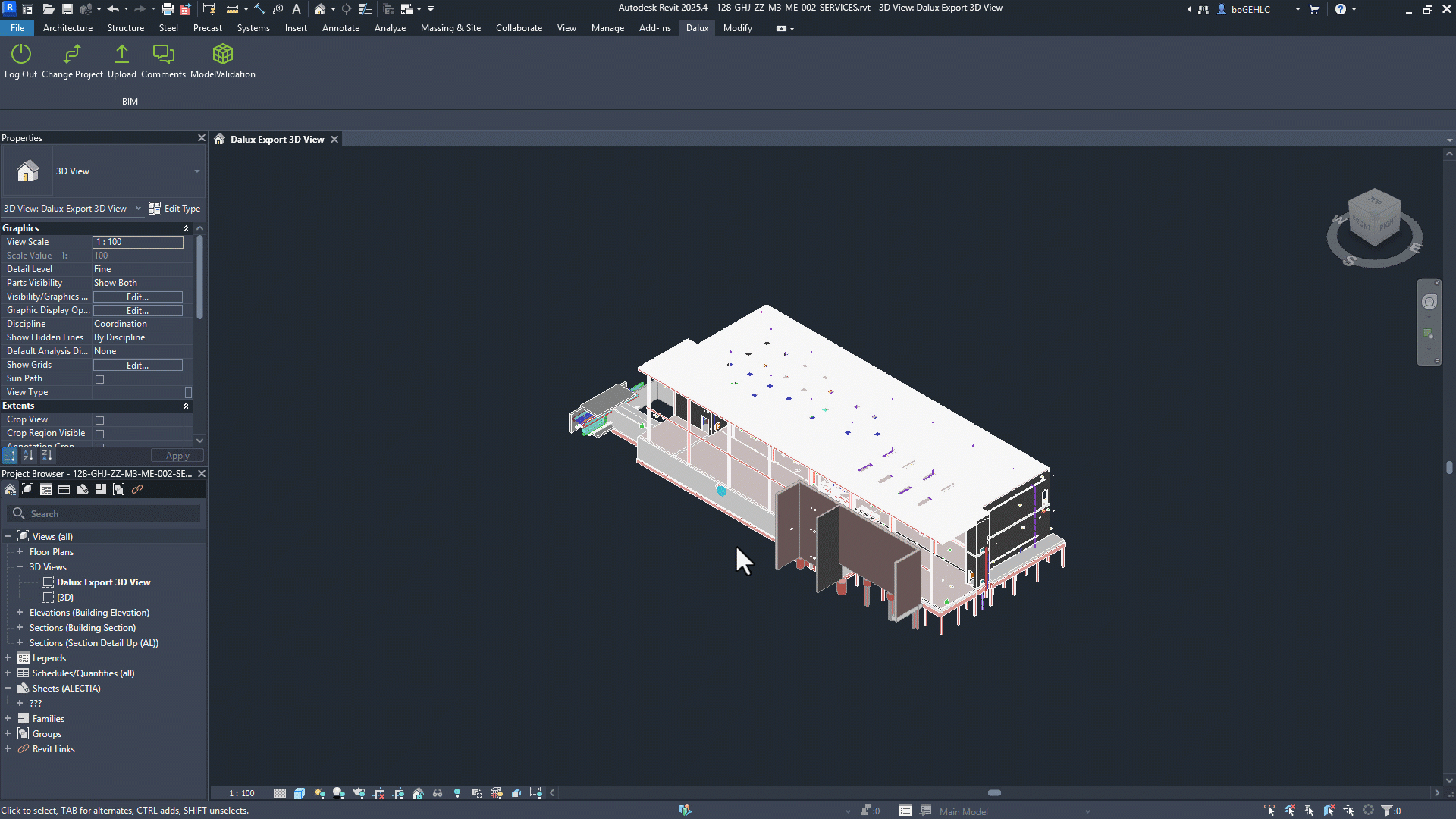

Wenn Ihr Modell in Revit geöffnet ist, rufen Sie in der Symbolleiste die Modellvalidierung-Funktion auf und wählen Sie das Gebäude aus, dem Ihr Modell zugeordnet ist.

Kollisionen und Abstände

Jetzt können Sie entweder einen bestimmten Satz von Prüfungen für Ihren Fachbereich auswählen oder auf 'Prüfungen ausführen' klicken, um alle Kollisionen- und Abstandsprüfungen auszuführen, die vom BIM-Koordinator Ihres Projekts eingerichtet wurden.

Ein Klick auf eine Kollision oder einen Abstand ermöglicht es Ihnen, diese genauer zu untersuchen. Klicken Sie auf 'In Revit öffnen', um in Ihrem aktuell geöffneten Modell hineinzuzoomen. So können Sie bei Bedarf leicht Änderungen vornehmen.

In diesem Beispiel arbeiten wir im MEP-Modell eines Projekts und haben das Tragwerksmodell damit verknüpft.

Durch das Durchgehen der Kollisionen können wir für jeden Mangel entscheiden, ob wir Änderungen an unserem Modell vornehmen, ihn ignorieren, da er nicht relevant ist, oder einen Kommentar an den Tragwerksplaner oder den Designmanager senden.

Diese Aktionen werden hier ausführlicher erklärt: Durchführung von Überprüfungen in der Modellvalidierung

Eigenschaftsprüfungen

Wählen Sie eine Eigenschaftsprüfung, um zu prüfen, ob Ihr Modell alle Anforderungen der EIR (Exchange information requirements) erfüllt. Klicken Sie auf die Regeln Ihres Fachbereichs, um automatisch zu prüfen, ob die erforderlichen Eigenschaften vorhanden sind und ob sie mit den erwarteten Werten des BEP übereinstimmen.

Im folgenden Beispiel muss der MEP-Ingenieur jedem Kanal Systeminformationen hinzufügen. Alle orangefarbenen Elemente erfüllen diese Anforderung nicht aus folgenden Gründen:

• Die Information fehlt. Sie können die Eigenschaften vor dem Einreichen des Modells hinzufügen.
• Die Elemente sind nicht korrekt kategorisiert. Sie können dies vor dem Einreichen des Modells beheben.
• Die Anforderung ist erst in einer späteren Phase relevant. Sie können ihr Modell trotzdem einreichen.

Modellvalidierung in Dalux

Um Ihr Modell in Dalux zu validieren, laden Sie es in Dalux Box hoch und gehen Sie zu

DesignModellvalidierung

um sofortiges Feedback zu Ihrem Design zu erhalten.

Der Prozess ähnelt dem in Revit, aber Sie können von hier aus keine Mängel direkt in Revit öffnen.

Dieser Artikel erklärt ausführlicher, wie Sie Überprüfungen an Ihrem Modell durchführen: Durchführung von Überprüfungen in der Modellvalidierung.

Um zu sehen, wie die Anforderungen als BIM-Koordinator eingerichtet werden, können Sie hier mehr erfahren: Modellvalidierung für BIM-Koordinatoren.
