Dieser Artikel behandelt die Grundlagen der Nutzung der Kartenfunktion in InfraField Projekten.

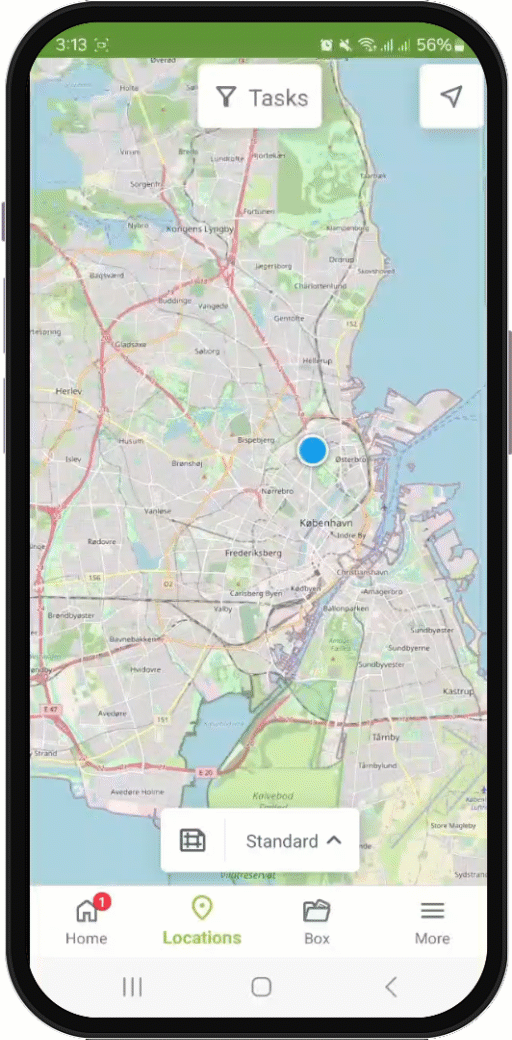

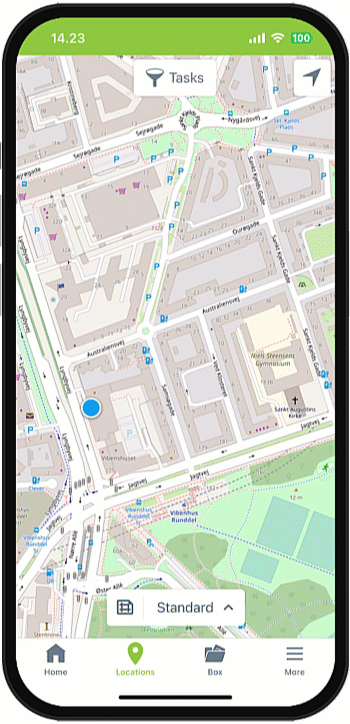

Die Karte befindet sich im Standorte-Tab. Es ermöglicht Ihnen, alle Ihre geometrischen Daten im Kontext mit einer Karte der Umgebung anzuzeigen.
Zwischen Karte und Zeichnungen wechseln
Wenn das Projekt sowohl Bauwerke/Bereiche als auch die Karte verwendet, können Sie zwischen diesen wechseln, indem Sie das /
-Symbol drücken. Beim Wechsel zur Karte wird der Kartenlayer geöffnet, den Ihr Projektadministrator als Standard festgelegt hat.
Wenn Sie sich in der Kartenansicht befinden, können Sie das -Symbol verwenden, um zur zuletzt angesehenen Zeichnung zurückzukehren. Ebenso können Sie, wenn Sie Zeichnungen ansehen, das
-Symbol verwenden, um zur Kartenansicht zurückzukehren.
Zwischen Kartenebenen wechseln

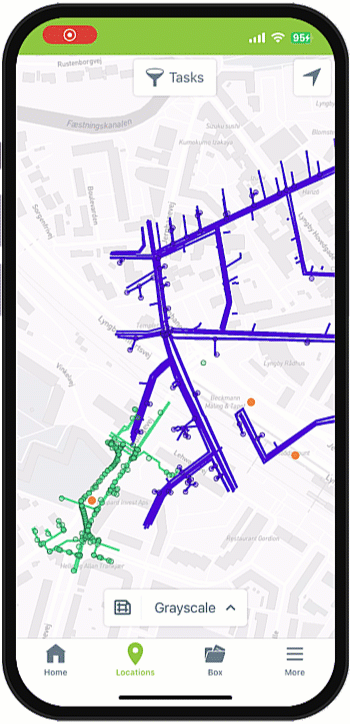

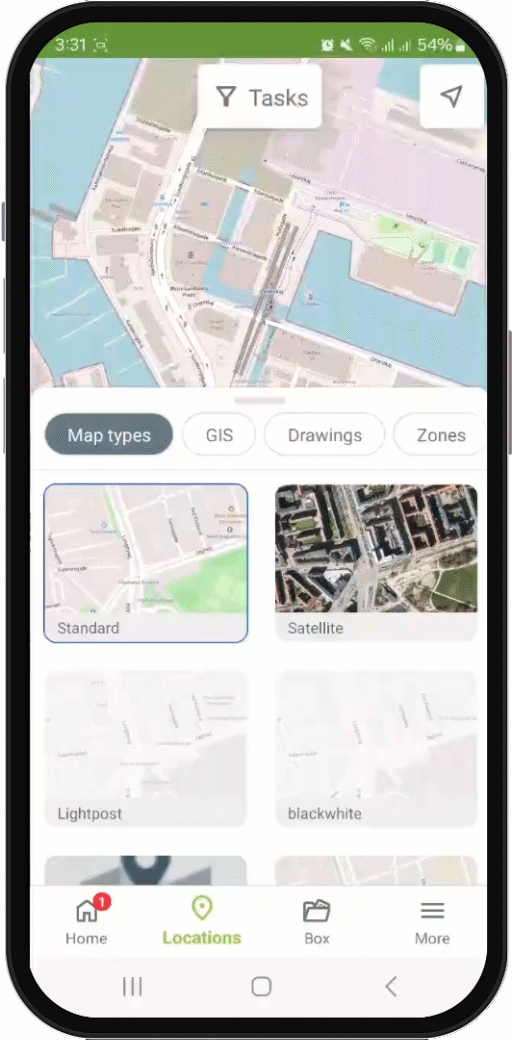

Um zwischen benutzerdefinierten Kartenlayern zu wechseln, tippen Sie auf den Namen des aktuellen Kartenlayers. Wählen Sie dann eine andere Kartenebene aus dem Menü und schließen Sie das Menü durch Wischen nach unten.
GIS-Daten auf der Karte anzeigen
Die GIS-Ebenen befinden sich in der Kartenansicht im Menü der benutzerdefinierte Kartenimport. Sie werden ähnlich wie Dalux Desktop angezeigt. Sie können mehrere GIS-Ebenen gleichzeitig auswählen.

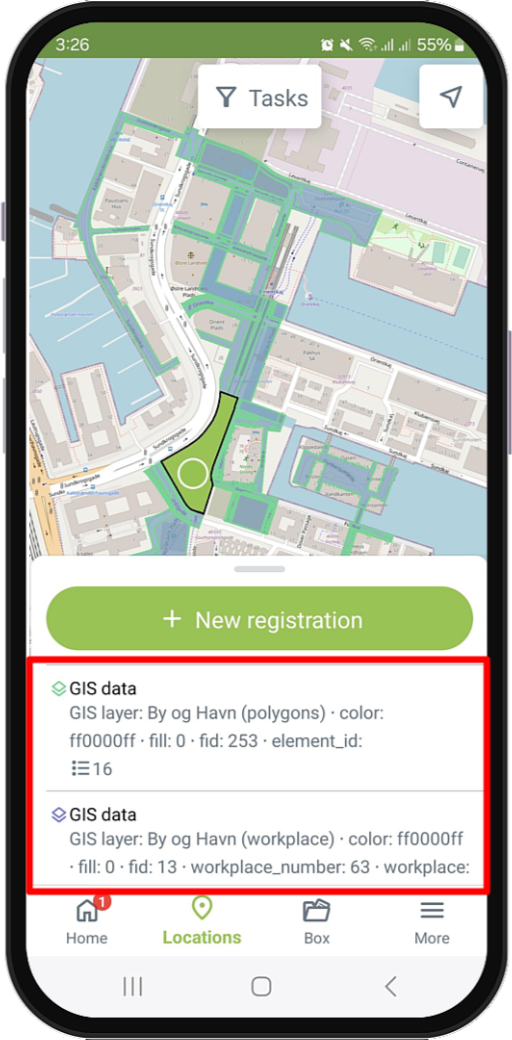

Um auf die Metadaten für verschiedene Objekte zuzugreifen, klicken Sie auf diese und wählen Sie dann GIS-Daten. Die Zahl neben dem -Symbol zeigt die Anzahl der Eigenschaften an, die mit dem Objekt verknüpft sind. Drücken Sie auf die GIS-Daten, um die Eigenschaften anzuzeigen.
Zeichnungen und Modelle auf der Karte anzeigen
Wenn Sie auf den Kartennamen tippen, können Sie Zeichnungen und Draufsichten Ihrer Modelle direkt auf der Karte anzeigen. Sie können mehrere Modelle und Zeichnungen gleichzeitig anzeigen. Wählen Sie sie einfach aus den Menüs aus, und die Kartenansicht zoomt auf die aktivierte Information heran.
Zonen auf der Karte anzeigen

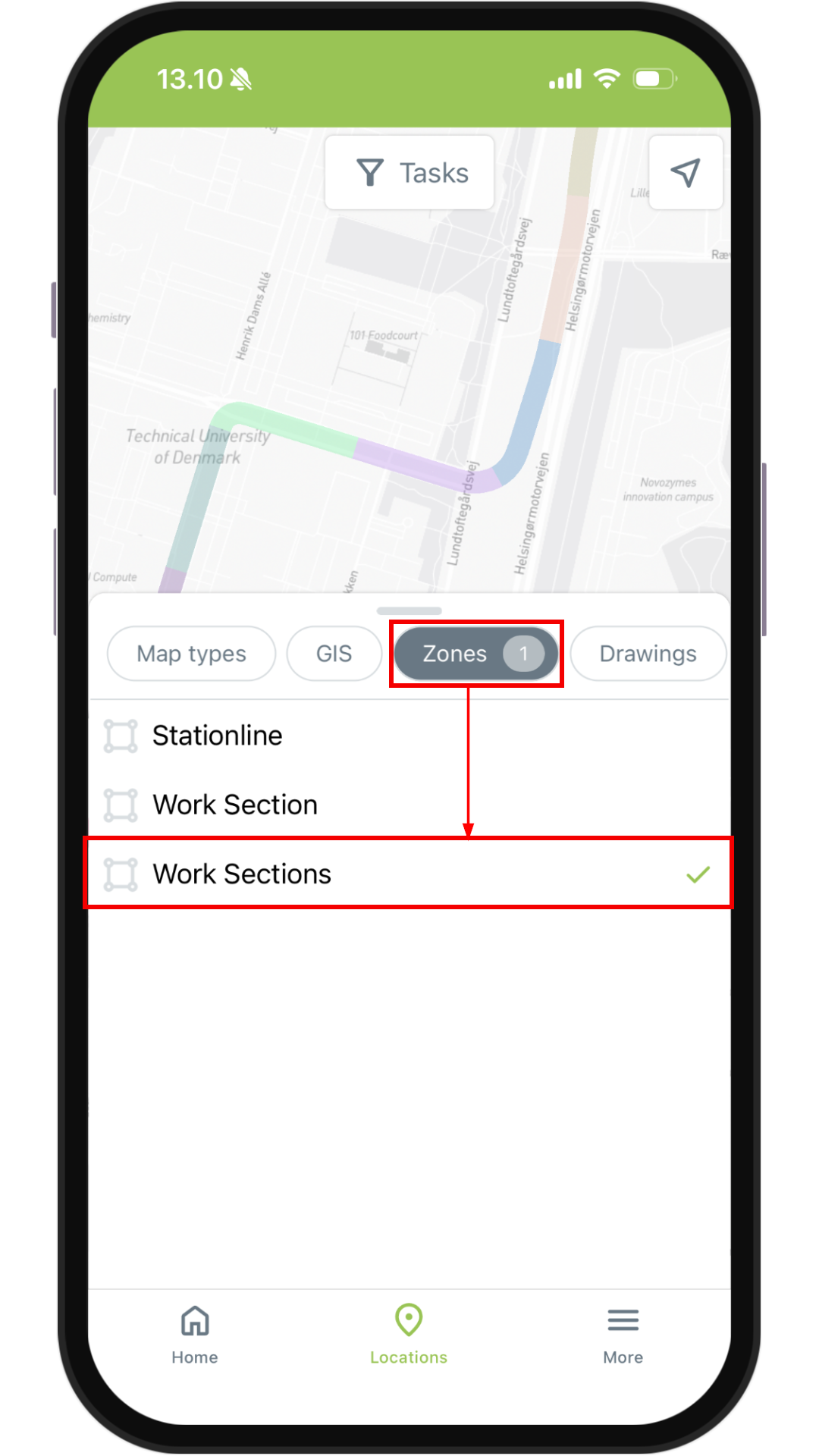

Tippen Sie auf den Kartennamen, um Zonen auf der Karte anzuzeigen. Sie können mehrere Zonenebenen auswählen, um sie zusammen auf der Karte anzuzeigen.

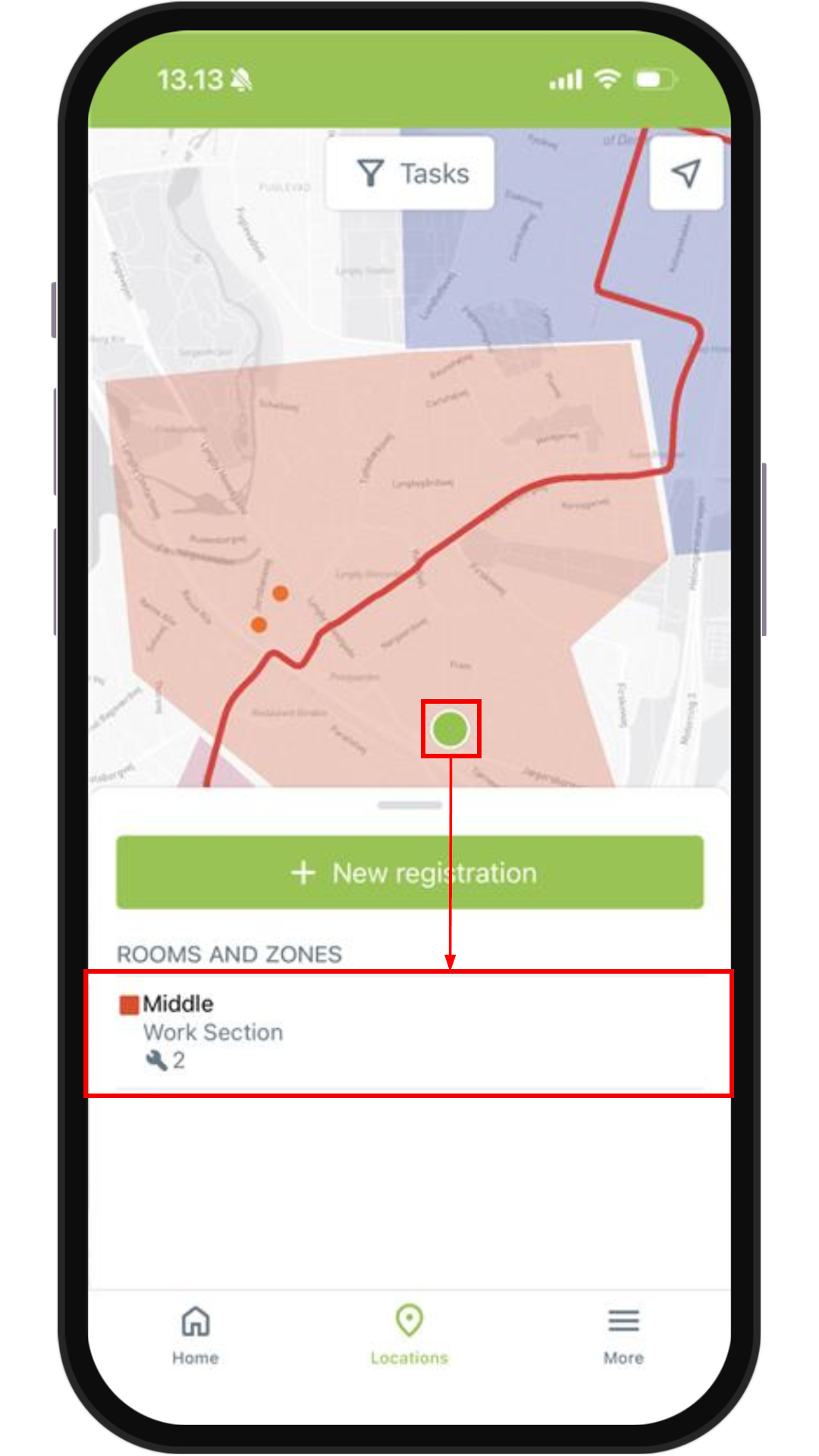

Ein Tippen innerhalb einer Zonenebene ermöglicht Ihnen den Zugriff auf die Eigenschaften der Zonen und auf alle Registrierungen in dieser Zone, auf die Sie Zugriff haben.
Ausrichtungen auf der Karte anzeigen

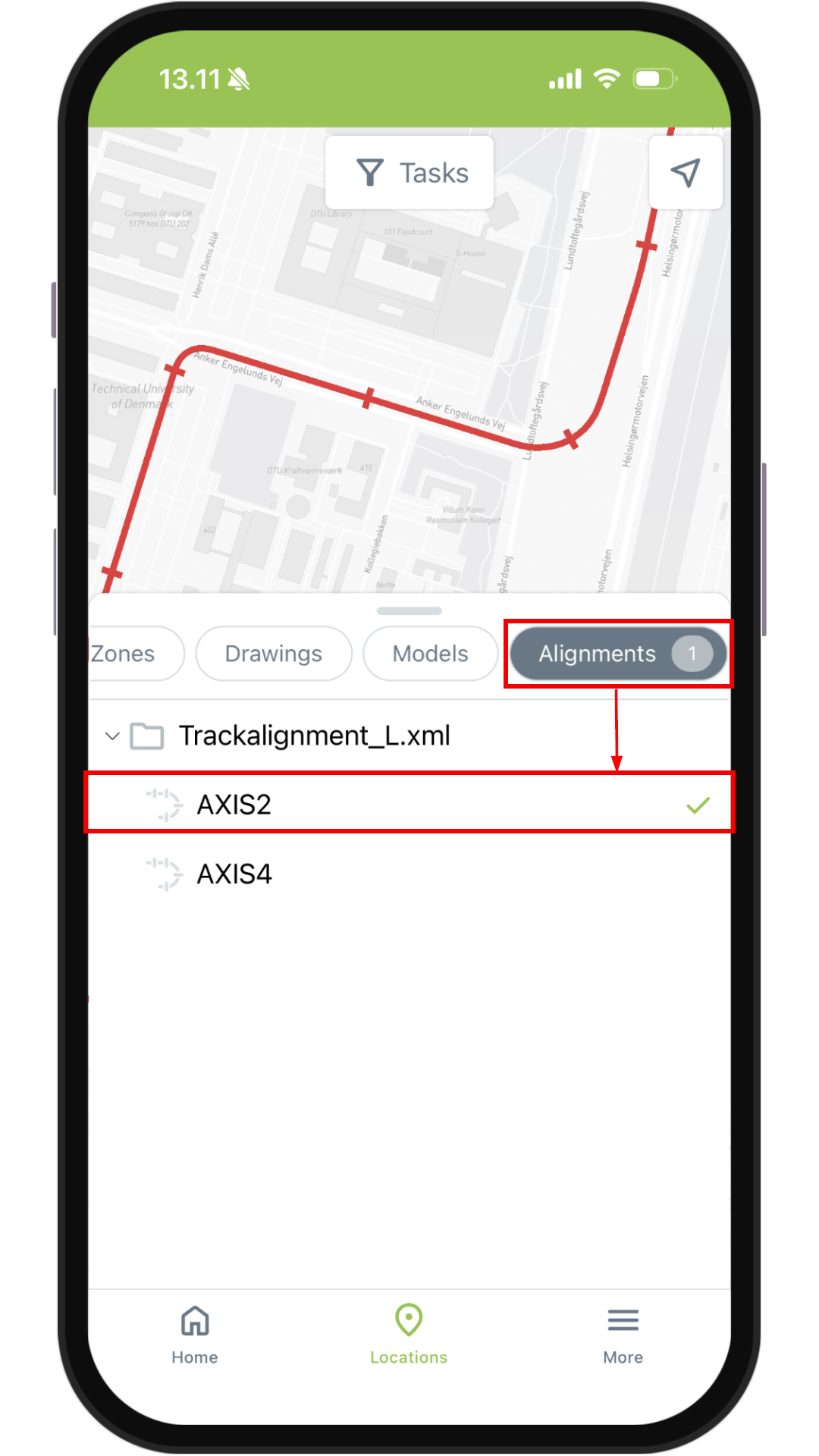

Tippen Sie auf den Kartennamen, um Ausrichtungen auf der Karte anzuzeigen. Sie können mehrere Ausrichtungen auswählen, um sie zusammen auf der Karte anzuzeigen.

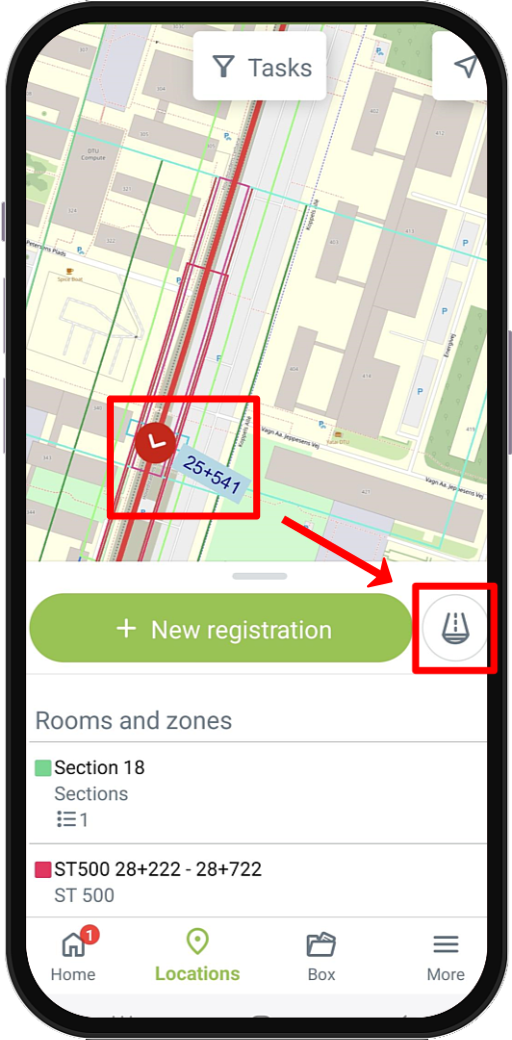

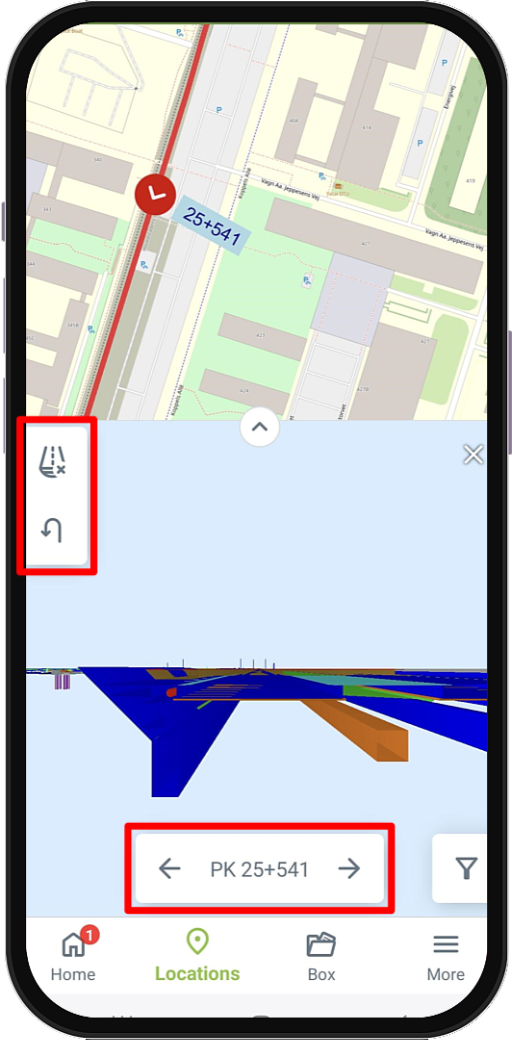

Wenn Sie auf eine Achse und dann auf das -Symbol drücken, wird am ausgewählten Punkt ein Querschnitt geöffnet.
Bewegen Sie sich entlang der Ausrichtung, indem Sie die und
auf dem Stationsinkrement der Ausrichtung verwenden.
Zoomen Sie in der 3D-Ansicht mit zwei Fingern hinein und heraus. Die Ansicht wird zurückgesetzt, wenn Sie zu einem neuen Inkrement wechseln, wie oben beschrieben.
Sie können den Querschnitt umkehren, indem Sie drücken.
Schließen Sie den Querschnitt, indem Sie drücken.
Auswahl deaktivieren

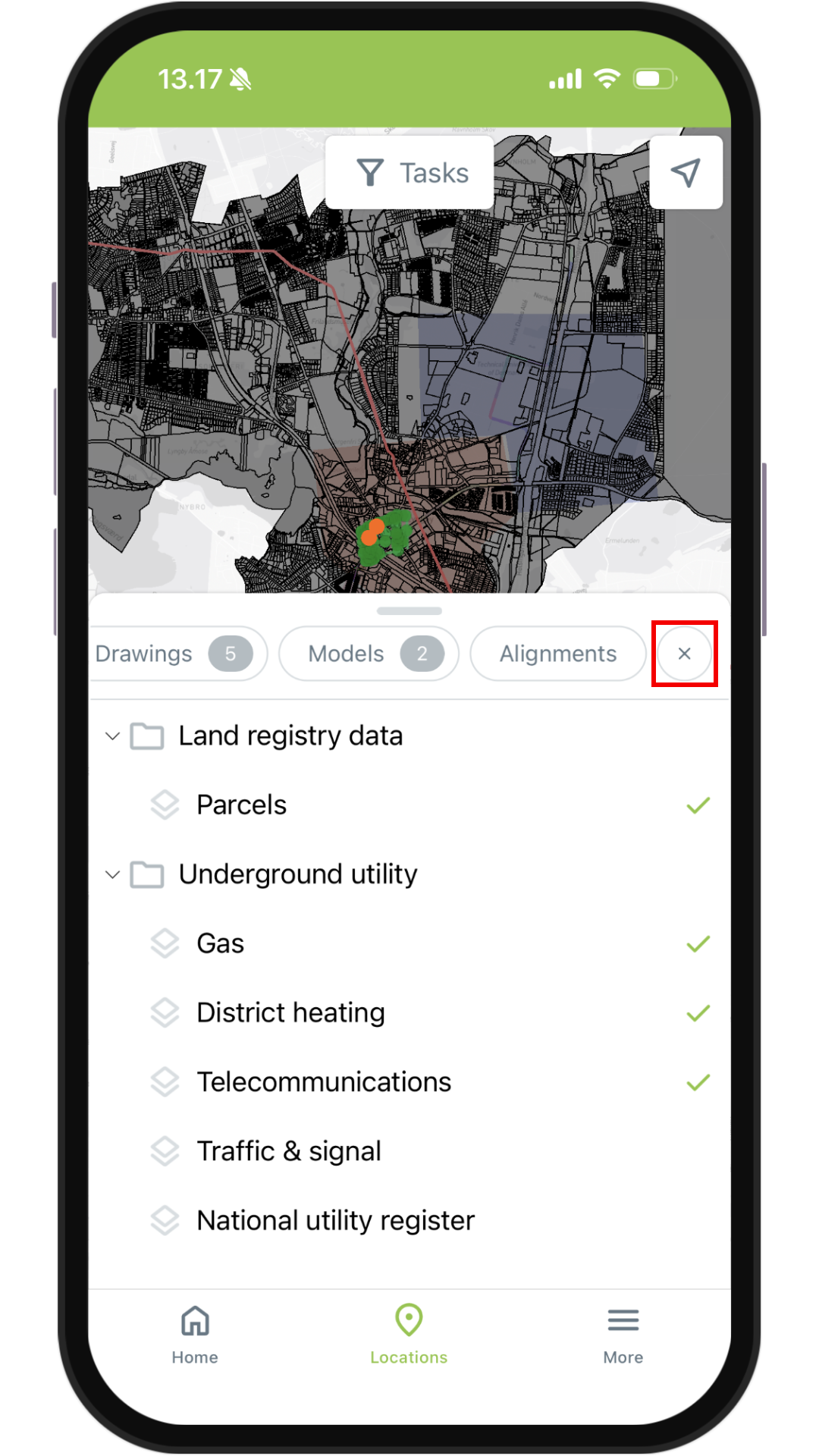

Sie können alle ausgewählten Elemente auf einmal entfernen, indem Sie auf das Symbol ganz rechts klicken.
Nach Arten von Registrierungen filtern
Sie können den Filter verwenden, um Registrierungen auf der Karte anzuzeigen. Es funktioniert ähnlich wie das Filtern an Zeichnungen, bei dem Sie den Registrierungstyp aus einer Liste auswählen. Registrierungen werden je nach Zoomstufe als Labels oder Punkte auf der Karte angezeigt. Sie können dann die Registrierungen drücken, um sie zu öffnen.
Mehr erfahren
Wenn Sie mehr darüber erfahren möchten, wie Sie die Karte auf Dalux Desktop navigieren, können Sie diesen Artikel lesen: So verwenden Sie InfraField-Karten auf dem Desktop.
