Das Revit-Plugin ist ein von Dalux entwickeltes Plugin, das in Revit integriert wird und verschiedene Funktionen wie das Hochladen von Modellen und Zeichnungen, das Erstellen von Kommentaren und die Modellvalidierungsfunktion unterstützt.
Dieser Artikel erklärt, wie man Kommentare aus Revit erstellt und wie man sie mit der Modellvalidierung verwendet.
Um zu erfahren, wie man das Plugin installiert oder Modelle oder Zeichnungen mit dem Plugin hochlädt, lesen Sie diesen Artikel: So verwenden Sie das Revit-Plugin.
Wie man Kommentare erstellt und aktualisiert
Mehr Info
Wenn Sie mehr über Kommentare erfahren möchten, können Sie diesen Artikel darüber lesen: So richten Sie Kommentare ein.

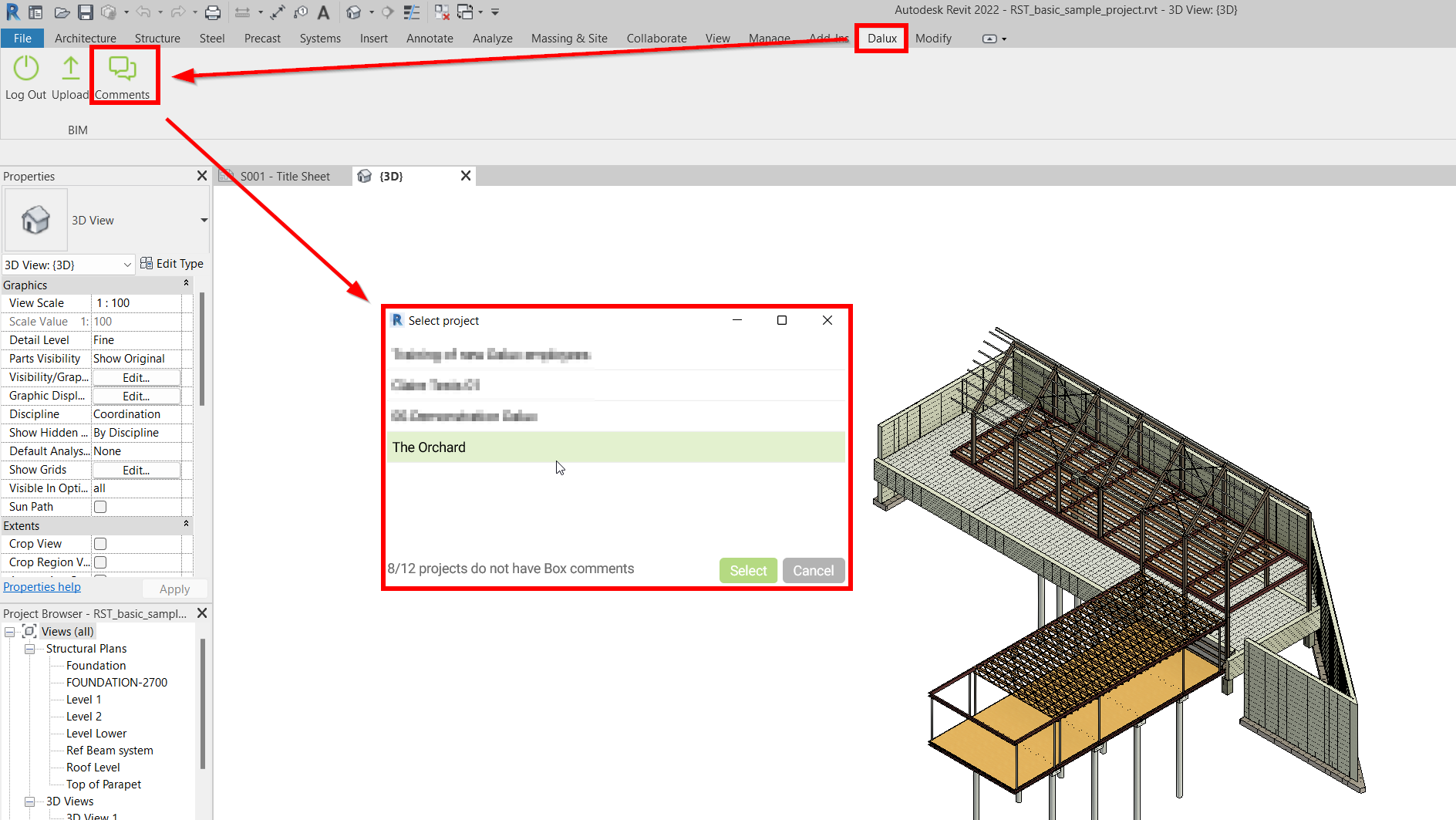

In Kommentare können Sie wählen, für welches Ihrer Projekte Sie Kommentare anzeigen, aktualisieren oder erstellen möchten:

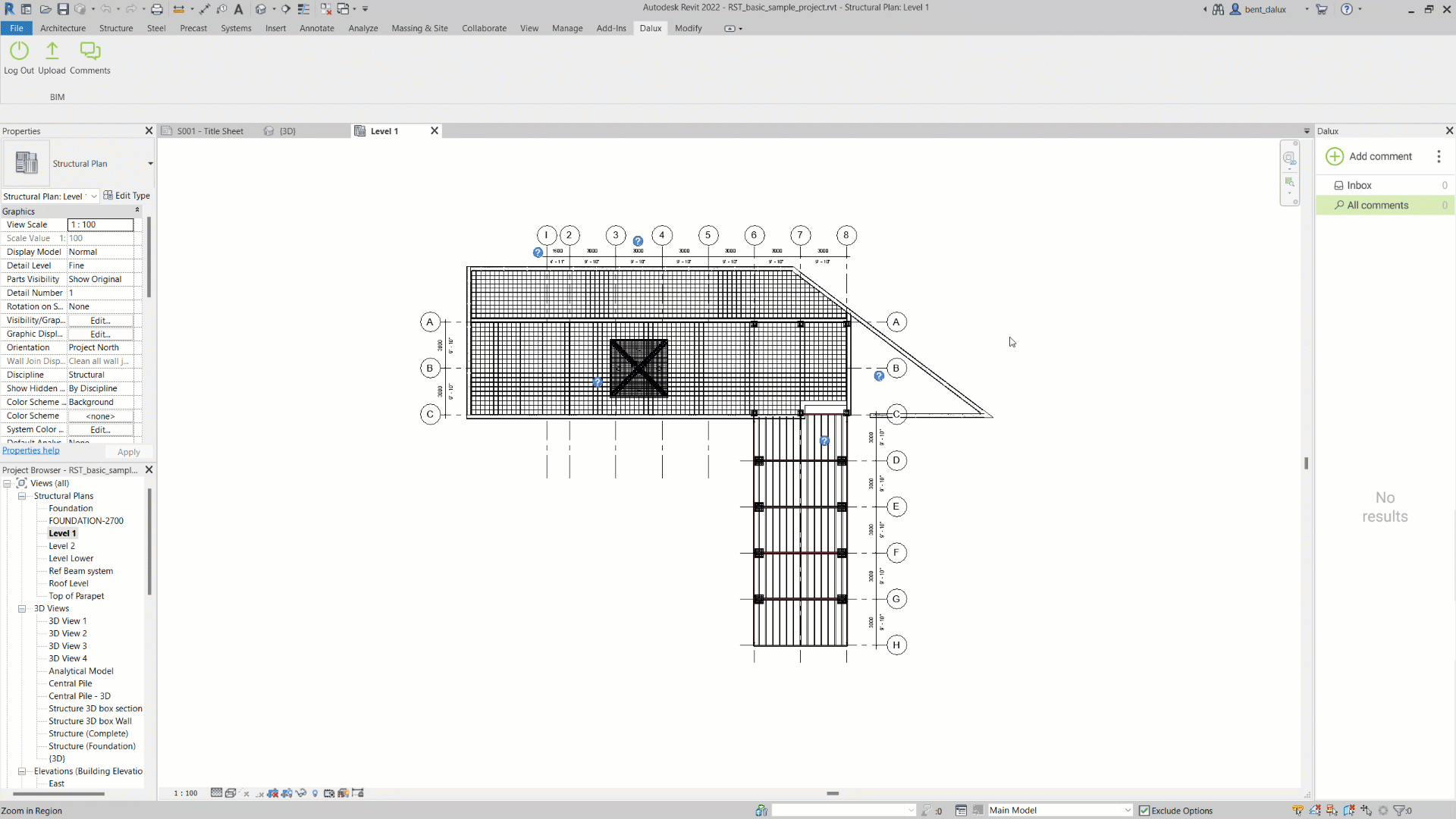

Sobald Sie Ihr Projekt ausgewählt haben, erscheint ein Menü auf der rechten Seite des Fensters.
Um einen Kommentar hinzuzufügen, wählen Sie Kommentar hinzufügen und erstellen Sie einen neuen Kommentar, genau wie Sie es direkt in Dalux tun würden, indem Sie einen Typ, den Kommunikationskanal, die Verantwortlichkeit und andere Informationen wählen:

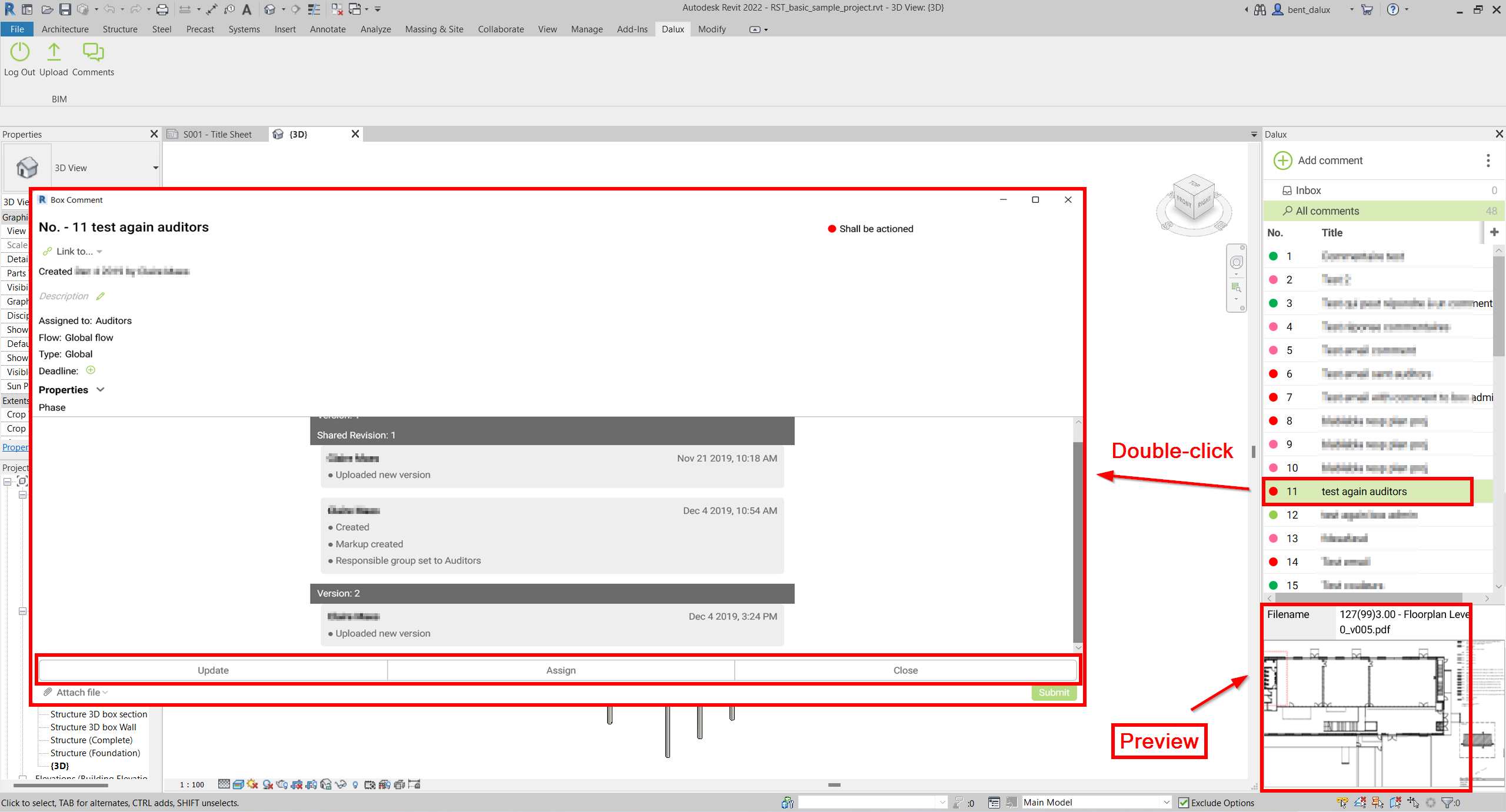

Um vorhandene Kommentare anzuzeigen, können Sie einen Ordner auswählen und den Eintrag wählen. Unten im Fenster sehen Sie eine Vorschau des mit roten Markierungen versehenen Screenshots. Um den Kommentar im Vollbildmodus zu öffnen und alle dazugehörigen Informationen anzuzeigen, doppelklicken Sie einfach auf den Kommentar.
In diesem Fenster können Sie den Kommentar auch ändern oder darauf antworten und ihn sogar schließen, wenn das Problem gelöst ist und Sie die notwendigen Rechte haben.
Modellvalidierungsintegration
Das Revit-Plugin integriert sich auch mit der Modellvalidierungsfunktion von Dalux. Mit dieser Integration können Sie leicht Änderungen an Ihrem Revit-Modell basierend auf Kollisionsprüfungen oder Metadatenprüfungen von Dalux vornehmen.

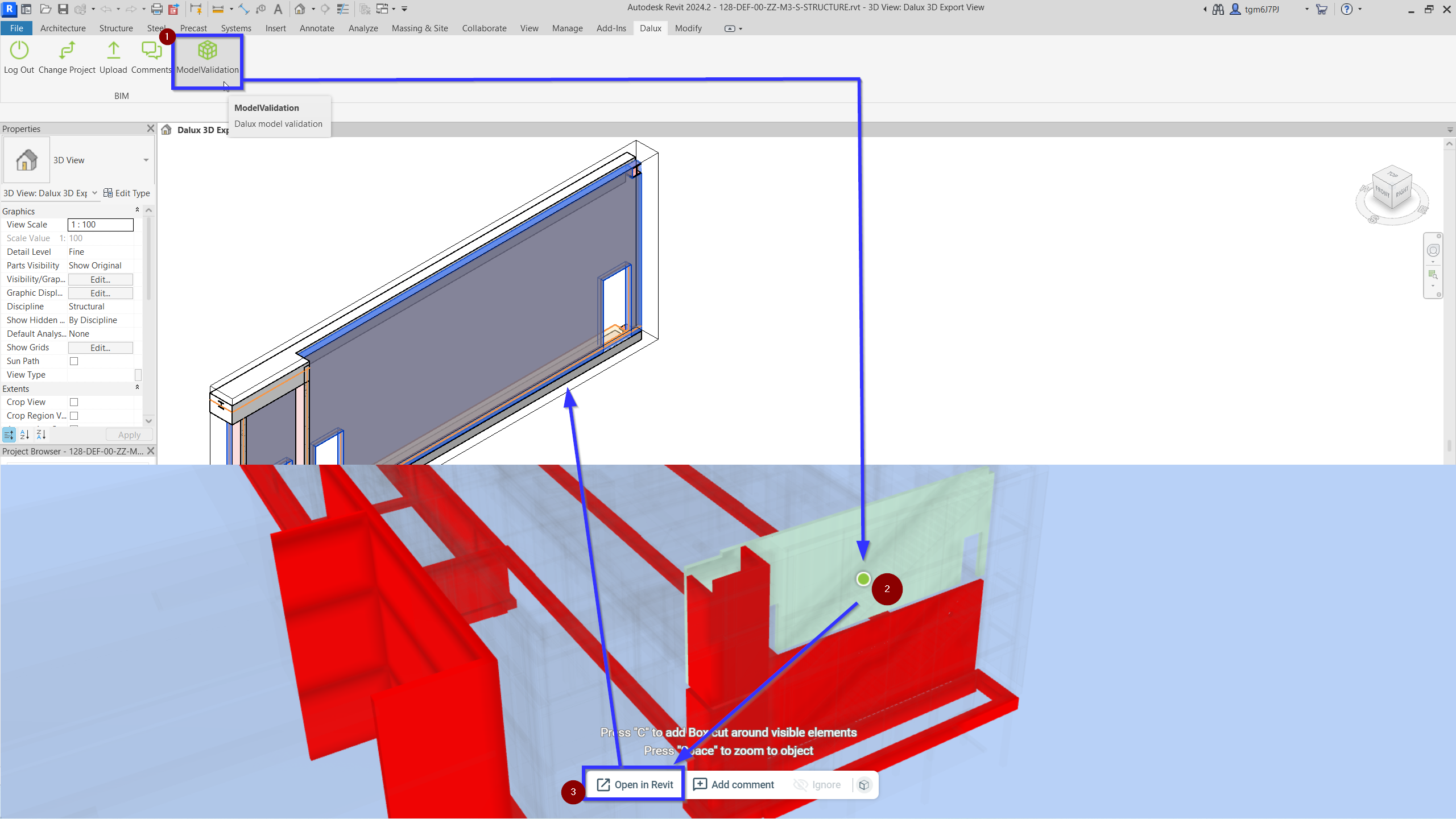

Dazu öffnen Sie Revit und öffnen die Revit-Datei, die mit dem Modell in Ihrem Dalux-Projekt übereinstimmt. Klicken Sie dann auf ModelValidation, wodurch eine Dalux-Desktop-Instanz nur für die Modellvalidierung geöffnet wird, in der Sie Kollisionstests durchführen können.
Von hier aus können Sie Kollisionen prüfen, um zu sehen, wo Probleme auftreten, und dann in Dalux unter Modellvalidierung (nur Desktop-App) auf In Revit öffnen klicken. Dadurch wird Revit geöffnet und direkt zur Verortung des markierten Objekts in Revit navigiert:
Mit dem markierten Objekt und den Informationen aus der Kollisionsprüfung können Sie die Fehler im Modell/in den Metadaten korrigieren.
