So richten Sie Stationslinien und Zonen ein

Dieser Artikel beschreibt, wie man Zonen auf der Karte, in Bereichen und in Bauwerken in einem InfraField-Projekt erstellt.

Verwenden Sie Zonen, um das Projekt in kleinere Segmente mit spezifischen Eigenschaften aufzuteilen oder für Filterzwecke. Es wird empfohlen, Zonen von Anfang an zu erstellen, aber das Hinzufügen von Zonen zu einem späteren Zeitpunkt aktualisiert automatisch bereits platzierte Registrierungen. Dies macht es zu einem vielseitigen Werkzeug für verschiedene Phasen des Projekts. Es wird empfohlen, Zonen von Anfang an zu erstellen, aber das Hinzufügen von Zonen zu einem späteren Zeitpunkt aktualisiert automatisch bereits platzierte Registrierungen.

Zonen, die in der Kartenansicht erstellt wurden, werden automatisch über allen Kartenlayern angezeigt.

Sie müssen zuerst einen Bereich oder ein Bauwerk erstellen, um Zonen hinzuzufügen. Wenn Sie eine oder mehrere Ausrichtungsdateien hochgeladen haben, können Sie diese verwenden, um automatisch Zonen entlang der Mittellinien zu erstellen.

Wie man Zonen einrichtet

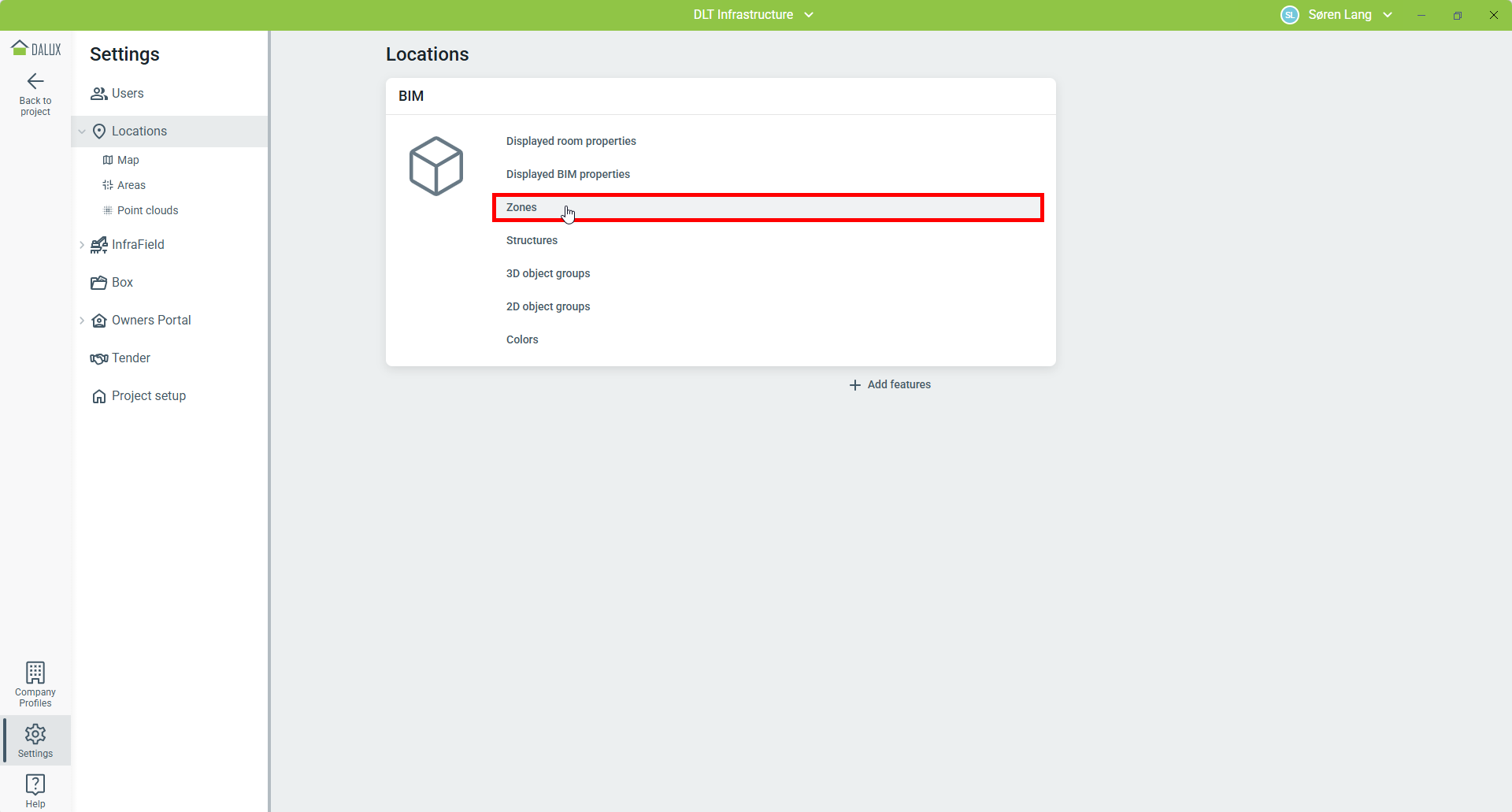

Um Zonen im Projekt zu erstellen, navigieren Sie zu Einstellung Standorte 'Zonen'.

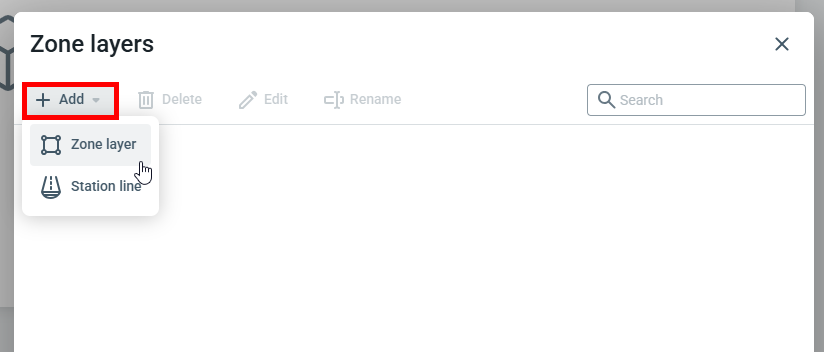

Wenn Sie auf Hinzufügen klicken, gibt es zwei Möglichkeiten, Zonenebenen zu erstellen:

• Zonenebene: Diese Funktion ermöglicht es Ihnen, Formen auf der Karte, in Bereichen oder Bauwerken zu zeichnen. Die Zonen sind voneinander unabhängig.
• Stationslinien: Diese Funktion ermöglicht es Ihnen, Zonen zu erstellen, die einer Ausrichtung mit fester Breite folgen.

Wie man Zonenebenen einrichtet

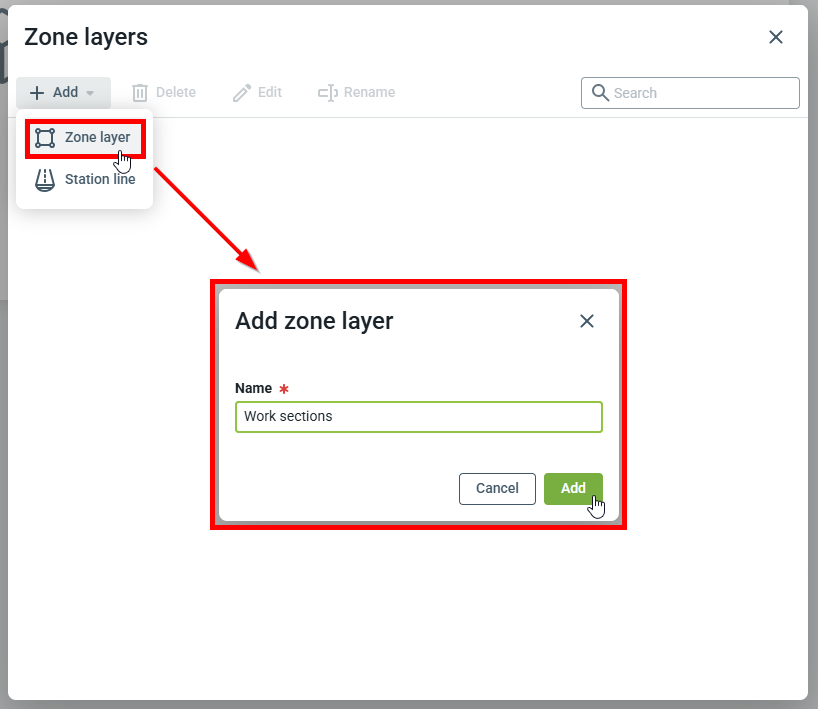

Um eine neue Zonenebene und die Zonen auf der Ebene zu erstellen, klicken Sie auf Zonenebene.

Geben Sie einen Namen für die Zonenebene ein und klicken Sie auf 'Hinzufügen'. Die Zonenebene wird in der Listenansicht angezeigt.

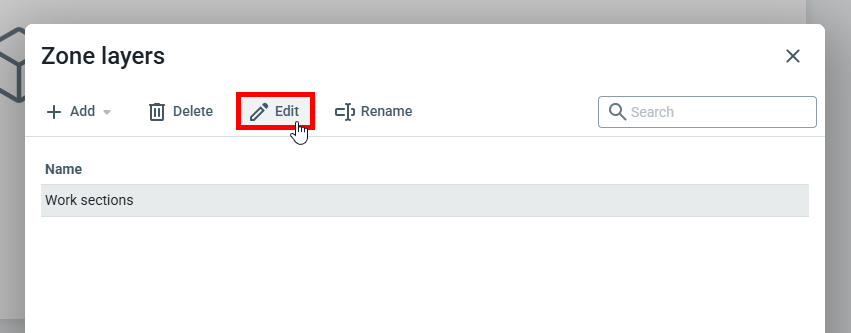

Doppelklicken Sie auf den Zonennamen oder wählen Sie ihn aus und klicken Sie auf Ändern.

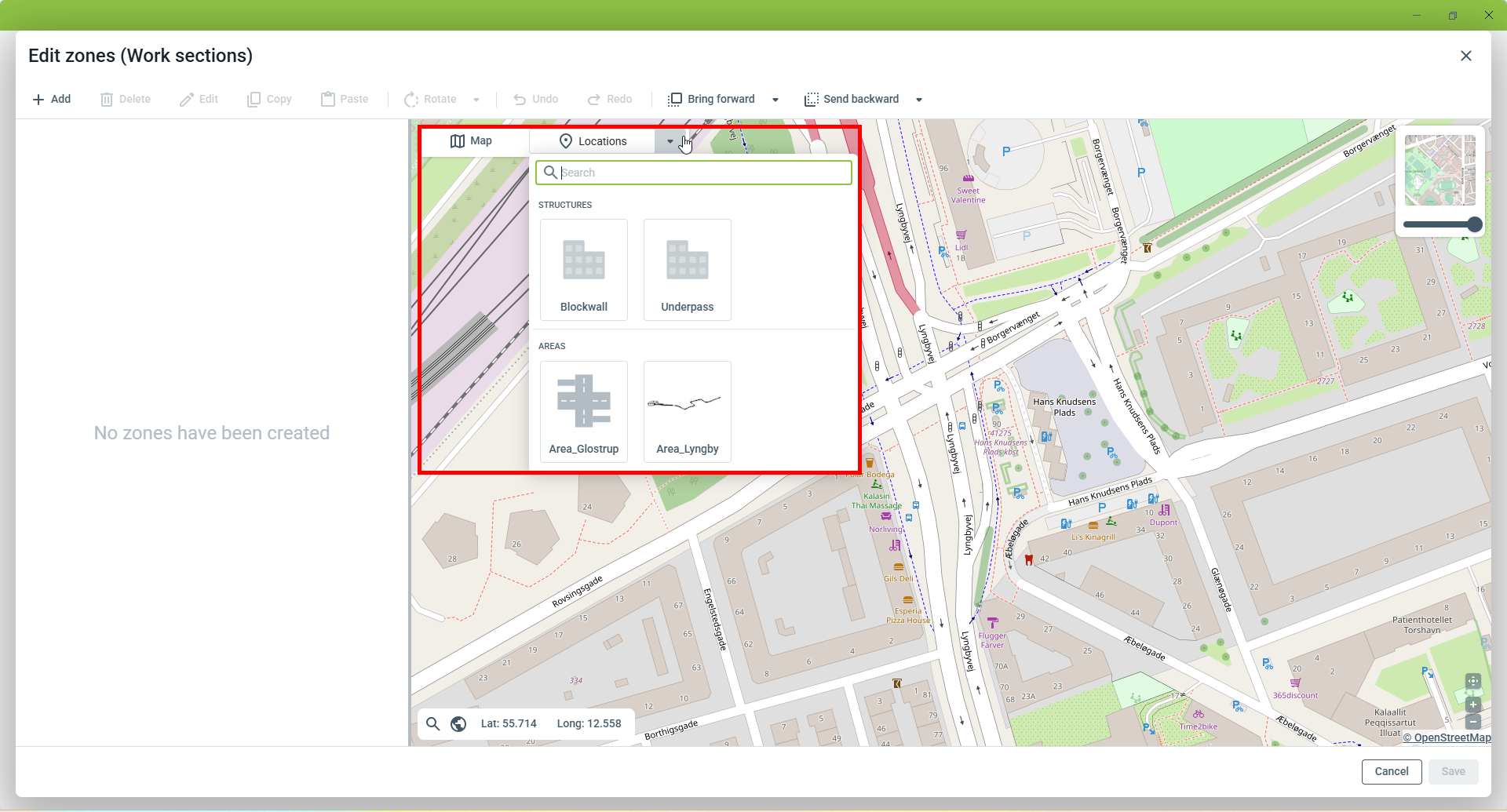

Sie müssen auswählen, wo die Zonen hinzugefügt werden sollen. Wählen Sie zwischen 'Karte', 'Bereich' oder 'Bauwerk' aus Standorte.

• Zonen, die zu Bereichen hinzugefügt werden, können auch auf der Karte angezeigt werden.
• Zonen, die auf einem Bauwerk erstellt wurden, können nur innerhalb dieses Bauwerks und NICHT auf der Karte, in Bereichen oder in einem anderen Bauwerk angezeigt werden.
• Zonen, die zur Karte und Bereichen hinzugefügt werden, können denselben Namen haben und werden als dieselbe Zone betrachtet.
• Zonen, die einem Bauwerk hinzugefügt werden, können innerhalb des Bauwerks denselben Namen haben und werden über Ebenen hinweg als dieselbe Zone betrachtet. Eine Zone kann nicht denselben Namen haben wie eine Zone von der Karte/dem Bereich oder einem anderen Bauwerk.

So richten Sie Stationslinien ein

Um Zonen basierend auf Stationslinien zu erzeugen, müssen Sie mindestens eine Ausrichtungsdatei haben. Lesen Sie diesen Artikel, um zu erfahren, wie Sie Ausrichtungsdateien zu Projekten hinzufügen: So richten Sie Ausrichtungen ein

Um neue Zonen unter Verwendung von Stationslinien zu erzeugen, navigieren Sie zu:

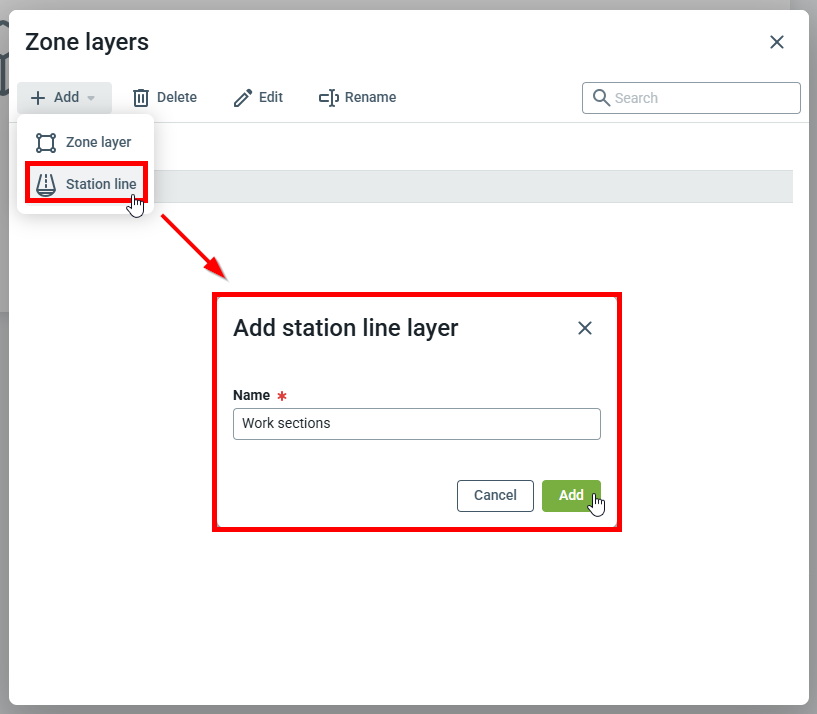

Einstellung Standorte Zonen Hinzufügen Stationslinie.

Geben Sie einen Namen ein und klicken Sie auf 'Hinzufügen'.

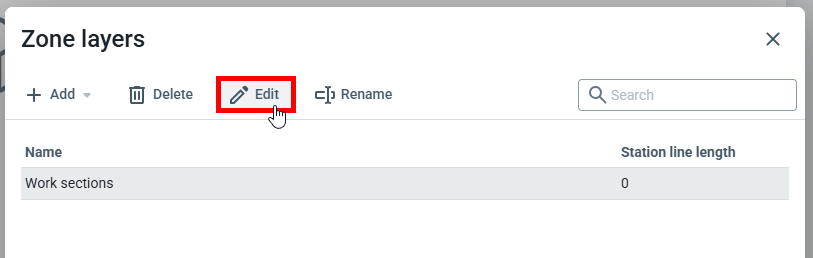

Doppelklicken Sie auf die Zonenebene oder wählen Sie sie aus und klicken Sie auf Ändern, um sie zu öffnen und mit der Erstellung von Zonen innerhalb dieser Ebene zu beginnen.

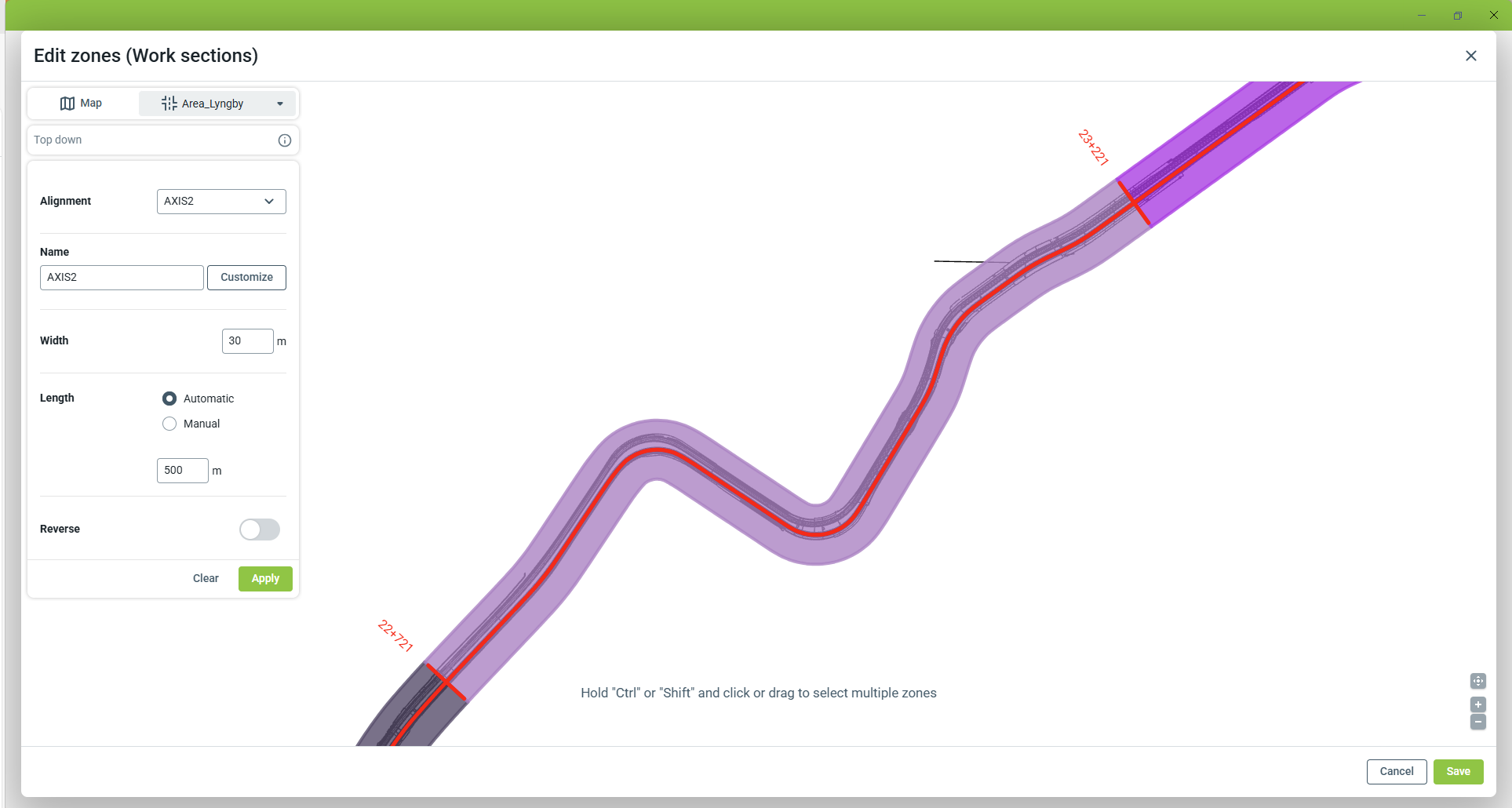

Wählen Sie die Kartenansicht oder einen Bereich mit einer Zeichnung.

• Ausrichtung: Wählen Sie eine Zeile aus einer Ausrichtungsdatei.
• Name: Wählen Sie ein Präfix, um die Zonen zu benennen. Zonen werden mit dem Präfix und dem Anfangs- und Endwert des Stationsintervalls benannt.
  • Anpassen: Geben Sie ein Präfix + einen Anfangswert und die Intervalle ein
• Breite: Geben Sie die Gesamtbreite für alle erstellten Zonen ein.
• Länge:
  • Automatisch: Verwenden Sie diese Einstellung, um automatisch Zonen entlang der Ausrichtung mit derselben Länge (unten in Metern eingeben) zu erstellen.
  • Manuell: Verwenden Sie diese Methode, um die Zonen manuell auf Grundlage einer Startstation und manuell ausgewählter Längen zu erstellen
• Umkehren: Wählen Sie, von welchem Ende die Zonen erstellt werden sollen.

Klicken Sie auf 'Anwenden', um die erstellten Zonen anzuzeigen. Klicken Sie auf 'Speichern', um Ihre Arbeit zu speichern.

Zoneneigenschaften hinzufügen

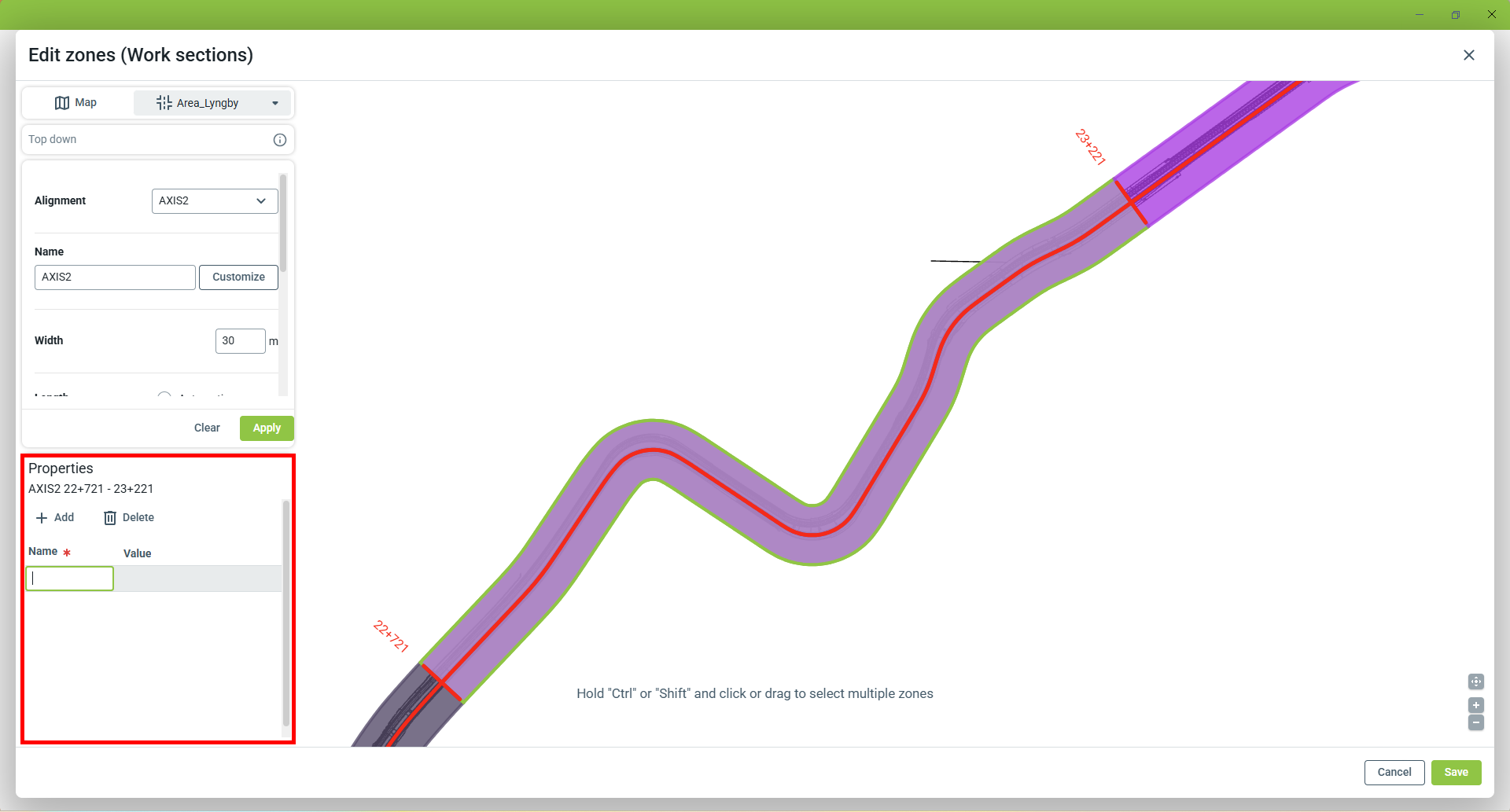

Zonen können individuelle Eigenschaften haben, auf die Benutzer beim Interagieren zugreifen können. Um diese Eigenschaften hinzuzufügen, klicken Sie beim Bearbeiten auf die Zone und füllen Sie im entsprechenden Dialog 'Name' und 'Wert' aus:

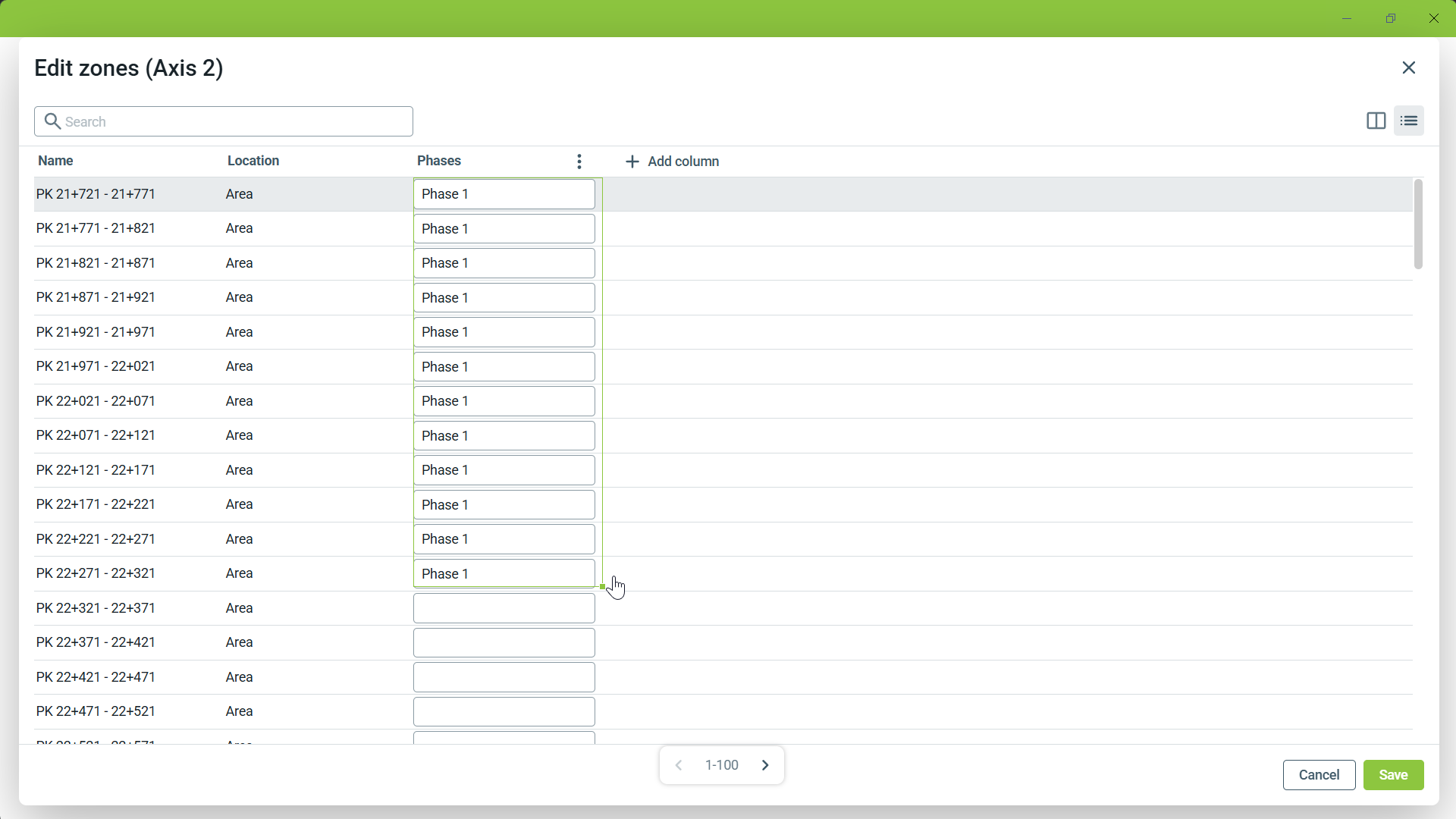

Wenn Sie Werte in großen Mengen hinzufügen möchten, wechseln Sie zur Listenansicht, indem Sie auf klicken. Fügen Sie eine neue Spalte für Ihr Attribut hinzu, füllen Sie einen Wert aus und ziehen Sie das grüne Kästchen für alle Zonen nach unten, die Sie ausfüllen möchten:

Bitte beachten Sie, dass das Generieren neuer Zonen diese Informationen überschreiben wird.
