In diesem Artikel behandeln wir einige der Dateiformate, die beim Import von Daten in Dalux FM verwendet werden, wenn Ihre DWG-Zeichnung Flächen-/Raumdaten enthält.

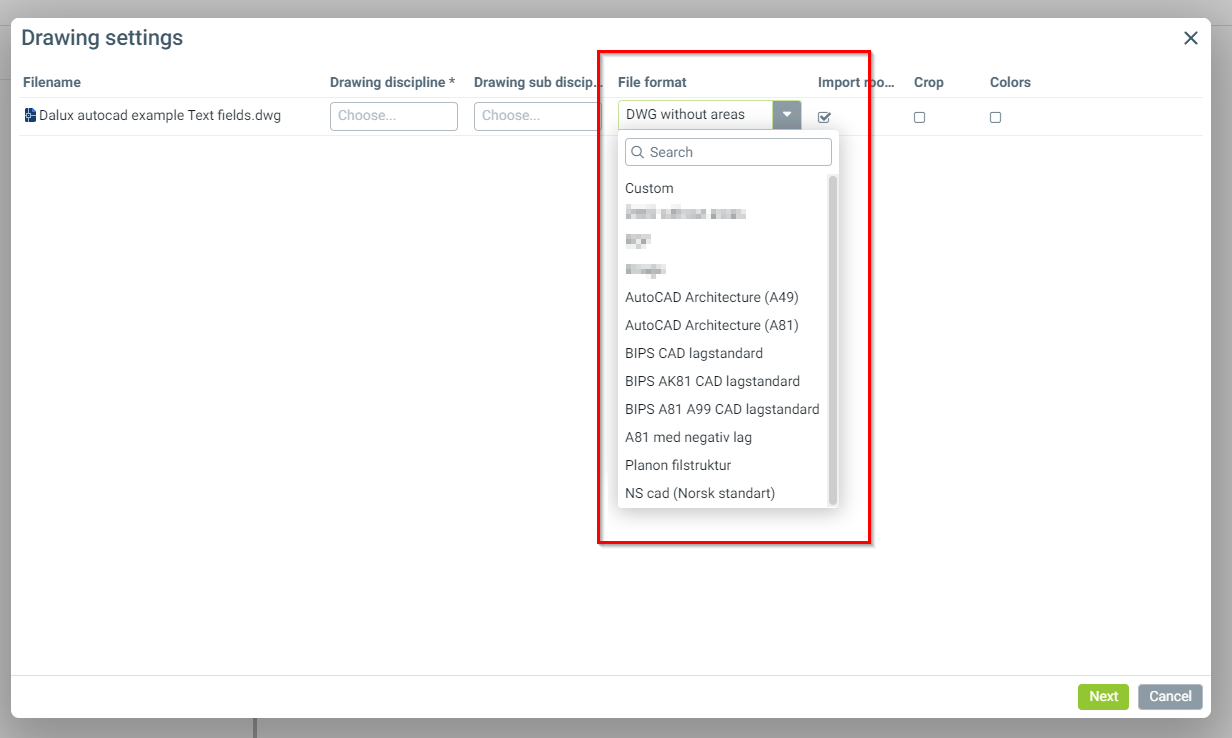

Die in diesem Artikel behandelten Dateiformate sind:
- BIPS Cad-Layer-StandardBIPS (BIPS-Layer-Standard)
- AK81 CAD-Layer-StandardBIPS (BIPS-Layer-Standard)
- AK81 A99 CAD-Layer-Standard (CAD-Layer-Standard)
- NS cad (Norsk standard) (Norwegischer Standard)
Wir gehen davon aus, dass Sie grundlegende Kenntnisse in Autodesk AutoCAD und/oder AutoCAD Architecture haben.
Wenn Sie diese Dateiformate verwenden, müssen Ihre Layer mit den in diesem Artikel genannten Layernamen übereinstimmen. Andernfalls schlägt der Import fehl.
Wenn Sie eigene Layernamen verwenden möchten, können Sie das benutzerdefinierte Dateiformat verwenden. Lesen Sie diesen Artikel, um zu erfahren, wie Sie das benutzerdefinierte Dateiformat verwenden..
Wenn Sie Daten aus Ihren DWG-Zeichnungen importieren, werden Raum-/Stockwerksdaten in Dalux FM erstellt.
Wenn Sie die Informationen mithilfe der DWG-Zeichnung aktualisieren, werden die Raum-/Stockwerksdaten in Dalux FM geändert.
Bitte stellen Sie daher sicher, dass Sie den Inhalt überprüfen, bevor Sie ihn aktualisieren.
WARNUNG!
Wenn Sie während eines Imports Daten in Dalux FM löschen/ändern, können diese nicht wiederhergestellt werden.

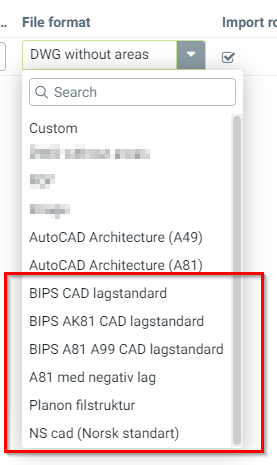

BIPS, A81, Planon und NS cad
Diese Dateiformate sind nur für Instanzen verfügbar, die in Dänisch und Norwegisch erstellt wurden.
Erstellen Sie die Zeichnungen unter Beachtung derselben Regeln wie beim benutzerdefinierten Dateiformat (siehe Link oben).
Die einzige Ausnahme ist, dass Layer und Blockattribute je nach gewähltem Dateiformat korrekt benannt sein müssen:
| Nettofläche | Bruttofläche | Raumnummer | Raumtyp | Alternative Ebene | Negative Nettofläche | Negative Bruttofläche | |
| BIPS Cad lagstandard | A49--A-N | A49--A-B | A49--I- | A49--T- | A49--E- | -- | -- |
| BIPS AK81 CAD lagstandard | AK81--G-N | AK81--G-B | A99--I- | A99--T- | A99--E- | -- | -- |
| BIPS AK81 A99 CAD lagstandard | A81--G-N | A81--G-B | A99--I- | A99--T- | A99--E- | -- | -- |
| NS cad (Norsk standart) | A862-NTA | A862-BTA | A862-Romnummer | A862-Romtype | -- | -- | -- |

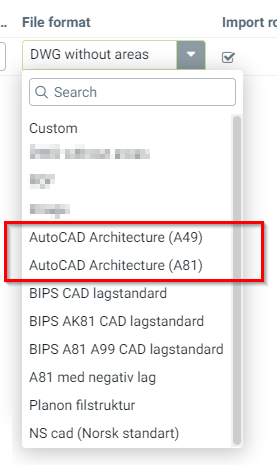

AutoCAD Architecture
Die Layer-Formate sind für alle Instanzen verfügbar, unabhängig von der Sprache.

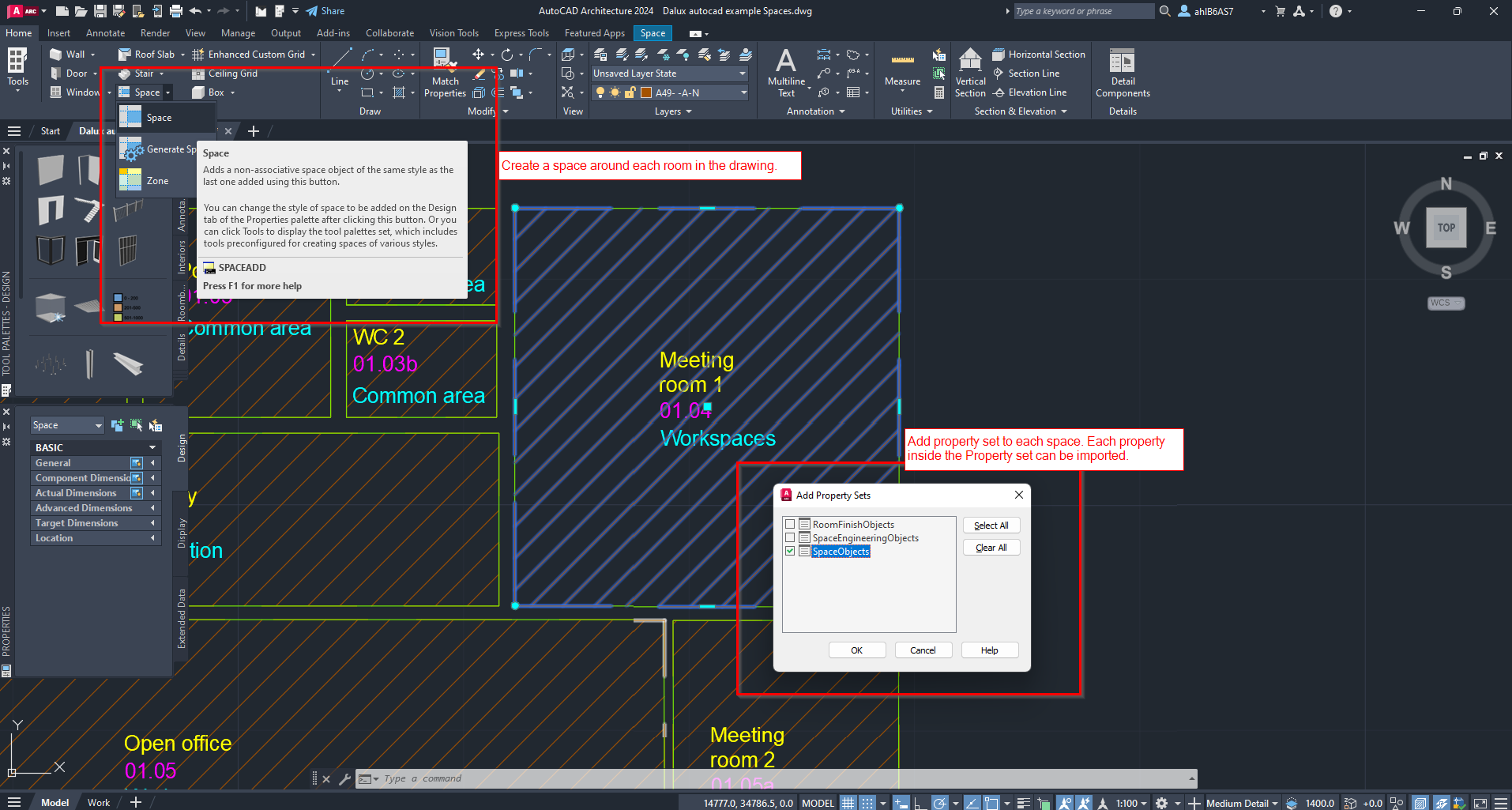

Wenn Sie AutoCAD Architecture verwenden, können Sie Flächeninformationen mit dem Space-Tool erstellen.
Jeder Space kann Eigenschaften haben, die in Dalux FM importierbar sind.
Netto- und Bruttoflächen müssen auf bestimmten Layern liegen:
| Nettofläche | Bruttofläche | |
| AutoCAD Architecture A49 | A49- -A-N | A49- -A-B |
| AutoCAD Architecture A81 | A81--G-N | A81--G-B |
Die Attribute müssen sich nicht auf einem bestimmten Layer befinden und sollten als Eigenschaftensätze erstellt werden.

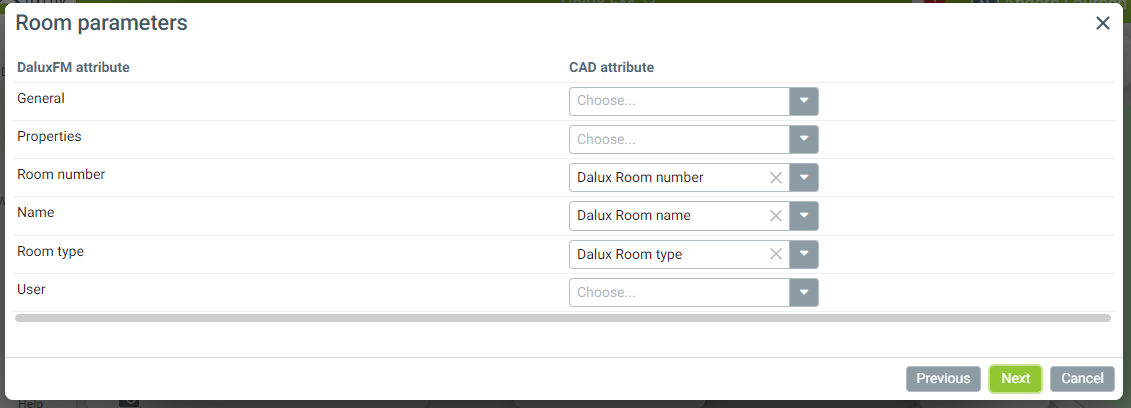

Während des Schritts 'Raumparameter' des Imports kann jede Raumeigenschaft einem entsprechenden Dalux-Attribut zugeordnet werden.
