Dieser Artikel behandelt, wie man Punktwolken in Dalux FM hochlädt, verwaltet und anzeigt.
Punktwolken sind ein Datensatz von Punkten, die geometrische Koordinaten, Farbwerte und Helligkeit enthalten. Sie werden üblicherweise von LIDAR-Scannern erzeugt, die einen Bereich abtasten und die Datenpunkte sammeln. Die Datenpunkte werden dann in 3D-Bilder in Form einer Punktwolke umgewandelt.
Wir empfehlen, beim Arbeiten mit Punktwolken die Dalux Desktop App zu verwenden.
Punktwolken in FM sind nur mit BIM und documentation Pro verfügbar.
Technische Informationen
In den meisten Fällen ist das empfohlene Dateiformat für die optimale Nutzung .laz, aber andere Dateiformate funktionieren mit Dalux FM ebenfalls einwandfrei. Wir empfehlen, wenn möglich, die unten aufgeführten bevorzugten Dateiformate von links nach rechts zu verwenden.
.laz .las
.e57
.ply
.pts
.xyz
Die maximale Dateigröße beträgt 8 GB.
.pts- und .xyz-Dateien variieren in ihrer Spezifikation, daher kann die korrekte Interpretation nicht garantiert werden. Falls dies der einzige verfügbare Dateityp ist, kann ein Dienst wie Pointzip verwendet werden, um Dateien nach .laz zu konvertieren.
Dalux FM unterstützt keine .rcp-Dateien.
Einrichten von Punktwolken
Benutzerrechte
Punktwolken können nur von Administratoren verwaltet werden.

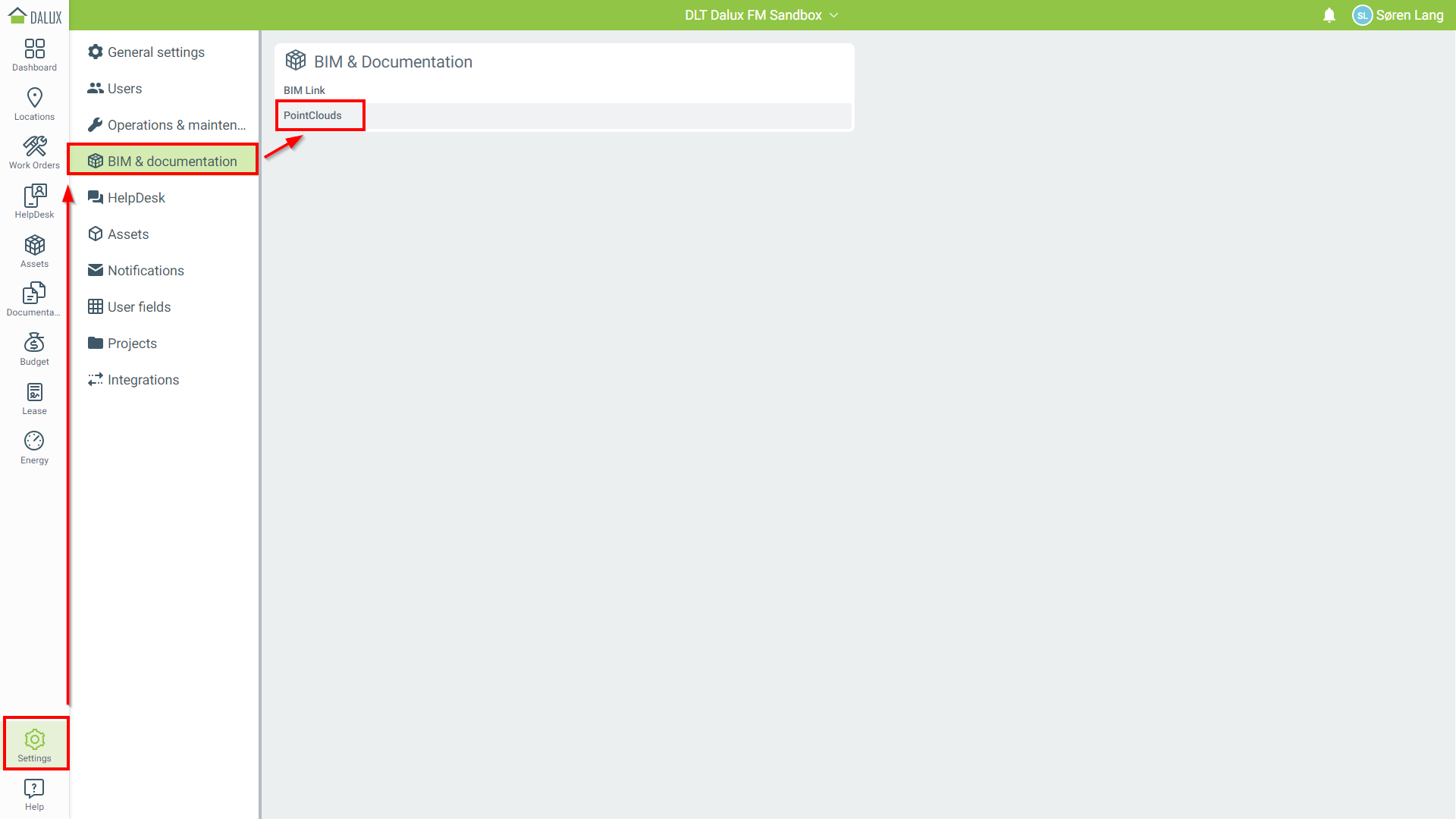

Um Punktwolken hochzuladen oder zu verwalten, gehen Sie zu:
Einstellungen
BIM & Dokumentation
'Punktwolken'.

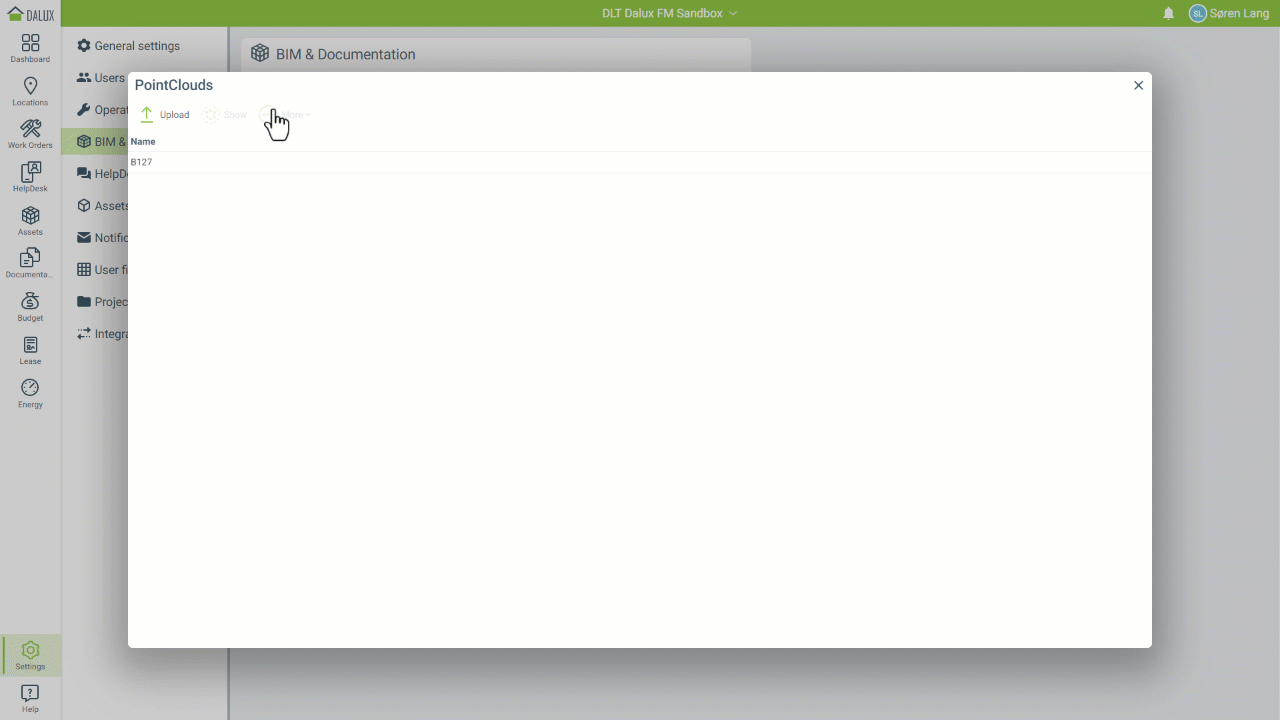

Wenn Sie auf 'Punktwolken' klicken, öffnet sich ein neues Fenster. Von hier aus können Sie
-
Hochladen oder Update Punktwolken für die Dalux FM-Instanz
-
Anzeigen alle Punktwolken, die in die Dalux FM-Instanz hochgeladen wurden
Wenn Sie eine vorhandene Punktwolke auswählen, können Sie aus dem Mehr-Menü:
-
Zusätzliche Dateien zur Punktwolke hochladen
-
Punktwolke löschen
Klicken Sie auf Hochladen und suchen Sie die Punktwolkendateien auf Ihrem Computer, um sie dann nach Dalux FM hochzuladen.
Wenn Sie die Dateien gefunden haben, öffnet sich ein neues Fenster.

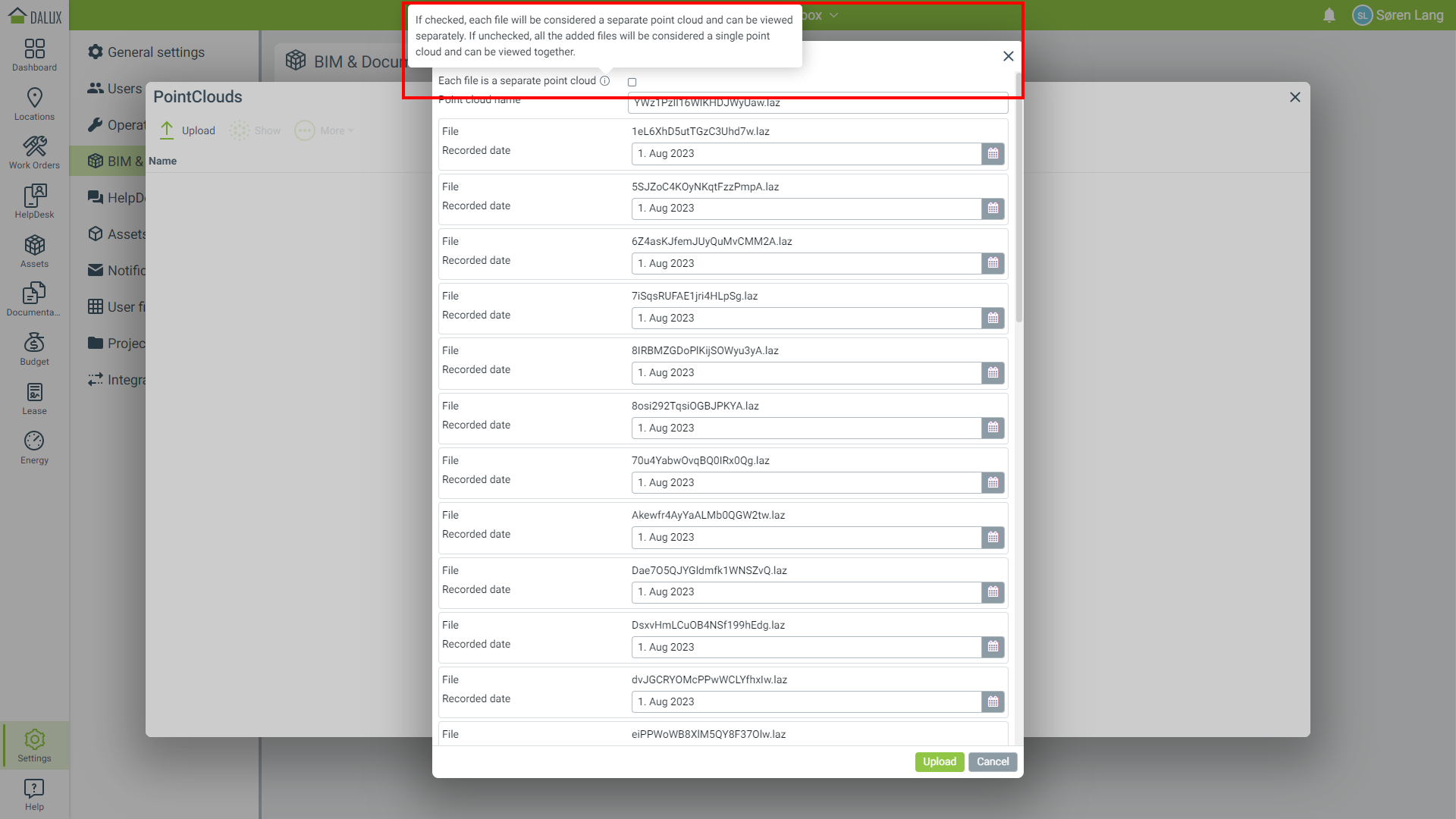

Achten Sie besonders auf den oberen Bereich des Fensters. Sie müssen Dalux FM mitteilen, ob Sie separate Punktwolken hochladen oder eine größere Punktwolke in mehreren Teilen hochladen.
Sie können den Namen der Punktwolke(n) ändern und das Aufnahmedatum festlegen. Beachten Sie, dass diese Informationen nach dem Hochladen nicht mehr geändert werden können.
Wenn Sie fertig sind, klicken Sie auf 'Hochladen'.
Nachdem die Punktwolken hochgeladen wurden, verarbeitet Dalux FM die Dateien, bevor sie verwendet werden können.
Wenn Sie Punktwolken von verschiedenen Daten hinzufügen, erstellen Sie eine neue Punktwolke und folgen Sie dem gleichen Prozess.
Wenn die Punktwolke hochgeladen und verarbeitet wurde, kann sie angezeigt werden, indem Sie darauf in der Punktwolke klicken und dann klicken Anzeigen im oberen Menü.
Technische Informationen
Beim Anzeigen der Punktwolke in der Dalux-Desktop-App werden die Punktgrößen dynamisch verändert, basierend auf Faktoren wie Kamerawinkel und Zoomstufen.
Beim Anzeigen der Punktwolke im Web erscheint ein 'Punktgröße'-Schieberegler, und jeder Punkt wird mit der ausgewählten Größe dargestellt. Dies gilt sowohl für die alleinige Anzeige der Punktwolke als auch für deren Anzeige in 3D neben dem 3D-Modell.
Verwendung von Punktwolken mit Standorten
Wenn die Punktwolken und ein 3D-Modell ausgerichtet sind, kann die Punktwolke zusammen mit dem 3D-Modell angezeigt werden. Punktwolken können von Standorte aus angesehen werden.

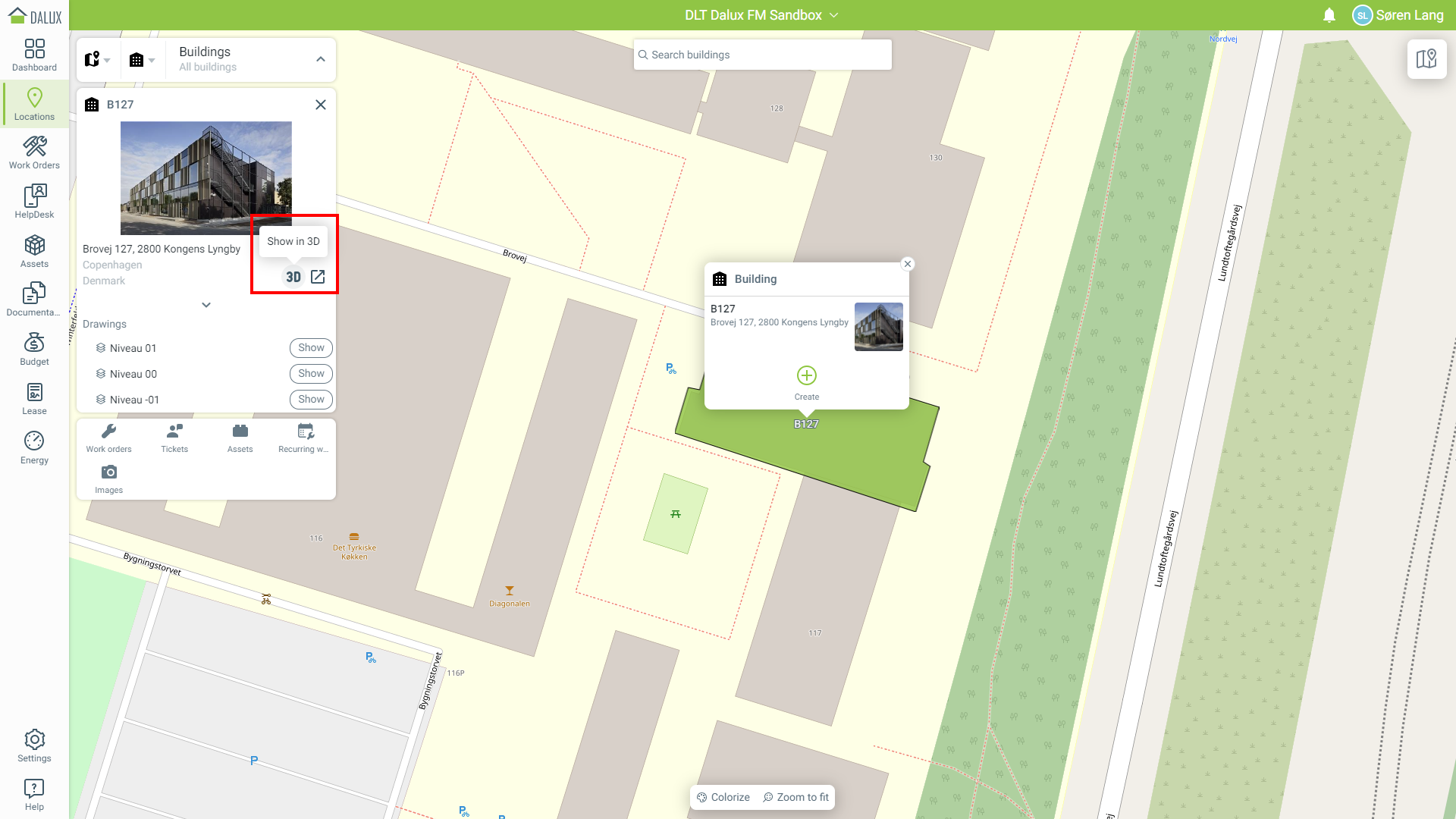

Gehen Sie zu Standorte und wählen Sie das
Gebäude, das mit der Punktwolke verbunden war. Klicken Sie dann den
-Button.

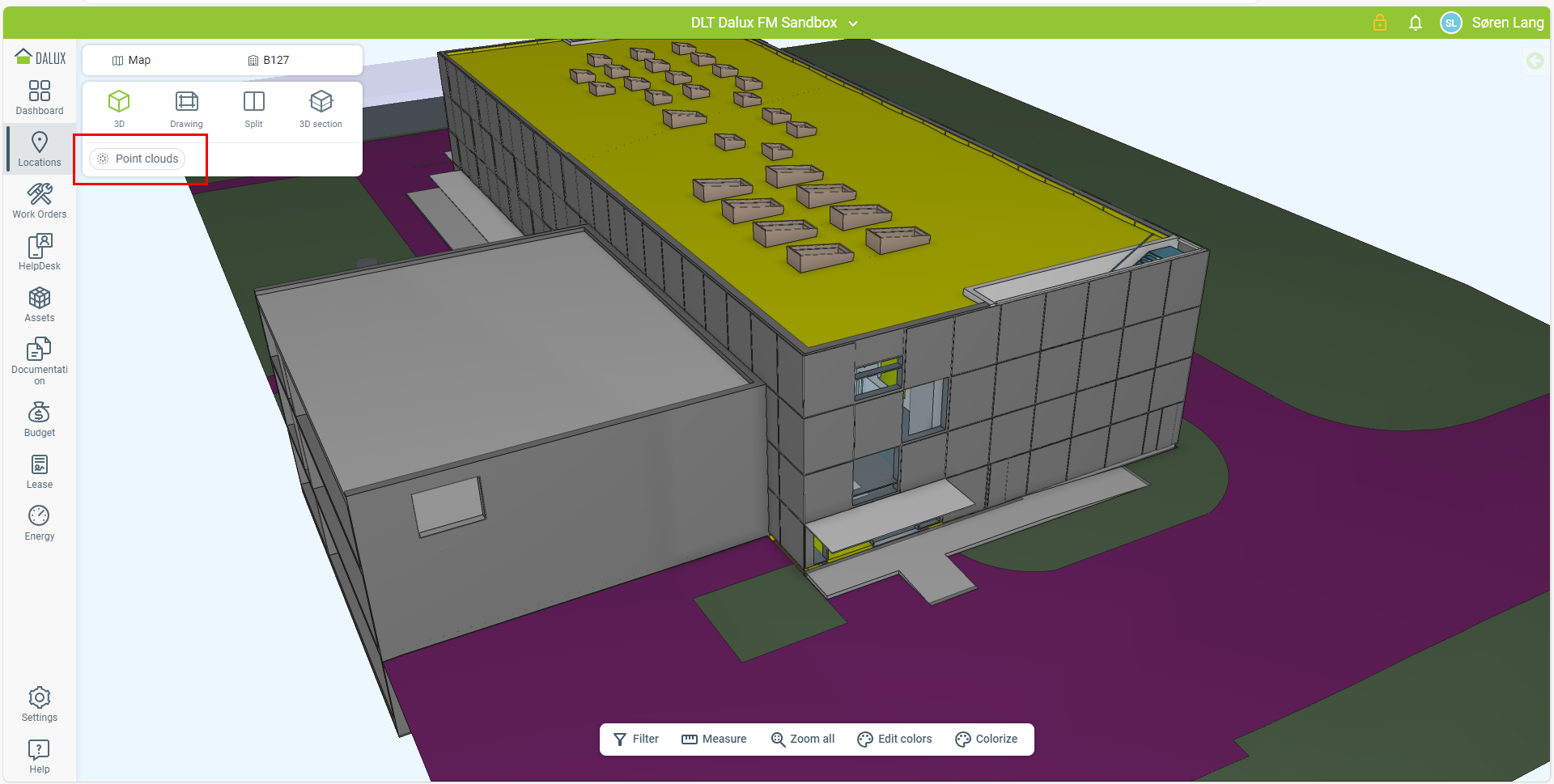

Sie können dann Punktwolken in der Symbolleiste auswählen und festlegen, welche Punktwolke angezeigt werden soll.

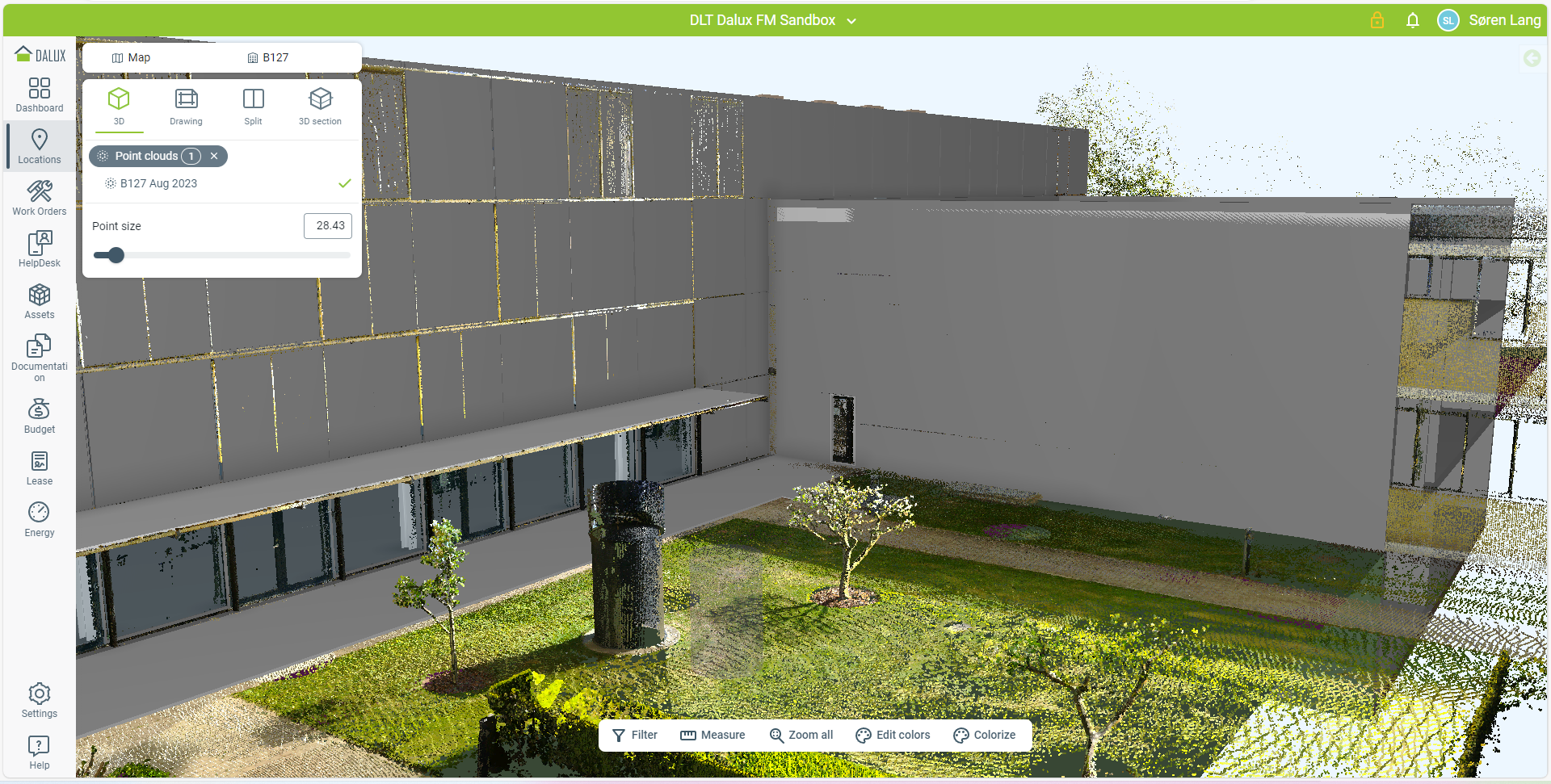

Die Punktwolke wird neben dem 3D-Modell angezeigt, und die Navigation in 3D funktioniert wie gewohnt in Dalux FM.
