In diesem Artikel wird beschrieben, wie Sie IFC-Modelle in Dalux FM updaten und die importierten Daten aus einem aktualisierten Modell zuordnen.
Beim Updaten von IFC-Dateien in Dalux FM müssen Sie der Datenzuordnung besondere Aufmerksamkeit schenken, um Duplikate zu vermeiden oder Daten nicht unbeabsichtigt zu entfernen.
Beim Updaten von IFC-Dateien wird die vorhandene Datei durch eine neue überschrieben, Sie können jedoch auswählen, welche Daten importiert werden und welche nicht. In diesem Artikel zeigen wir Beispiele für IFC-Updates, bei denen:
- Eine Erweiterung des Gebäudes wurde hinzugefügt
- Zwei oder mehr Räume werden zu einem Raum zusammengeführt
- Ein oder mehrere Räume werden in mehrere neue Räume aufgeteilt
Benutzerrechte
Das Updaten von IFC-Modellen in Gebäuden kann von einem Dalux FM-Administrator oder von Benutzern mit der Berechtigung „Gebäudemasse bearbeiten“ in ihrer Benutzerrolle durchgeführt werden.
So führen Sie ein Update an einem IFC-Modell in Dalux FM durch
Um ein IFC-Modell in einer Dalux FM-Instanz zu updaten, finden Sie das Gebäude, für das Sie eine IFC-Datei updaten möchten, im Modul "Standorte". Das kann über die Karte oder die Listenansicht erfolgen.

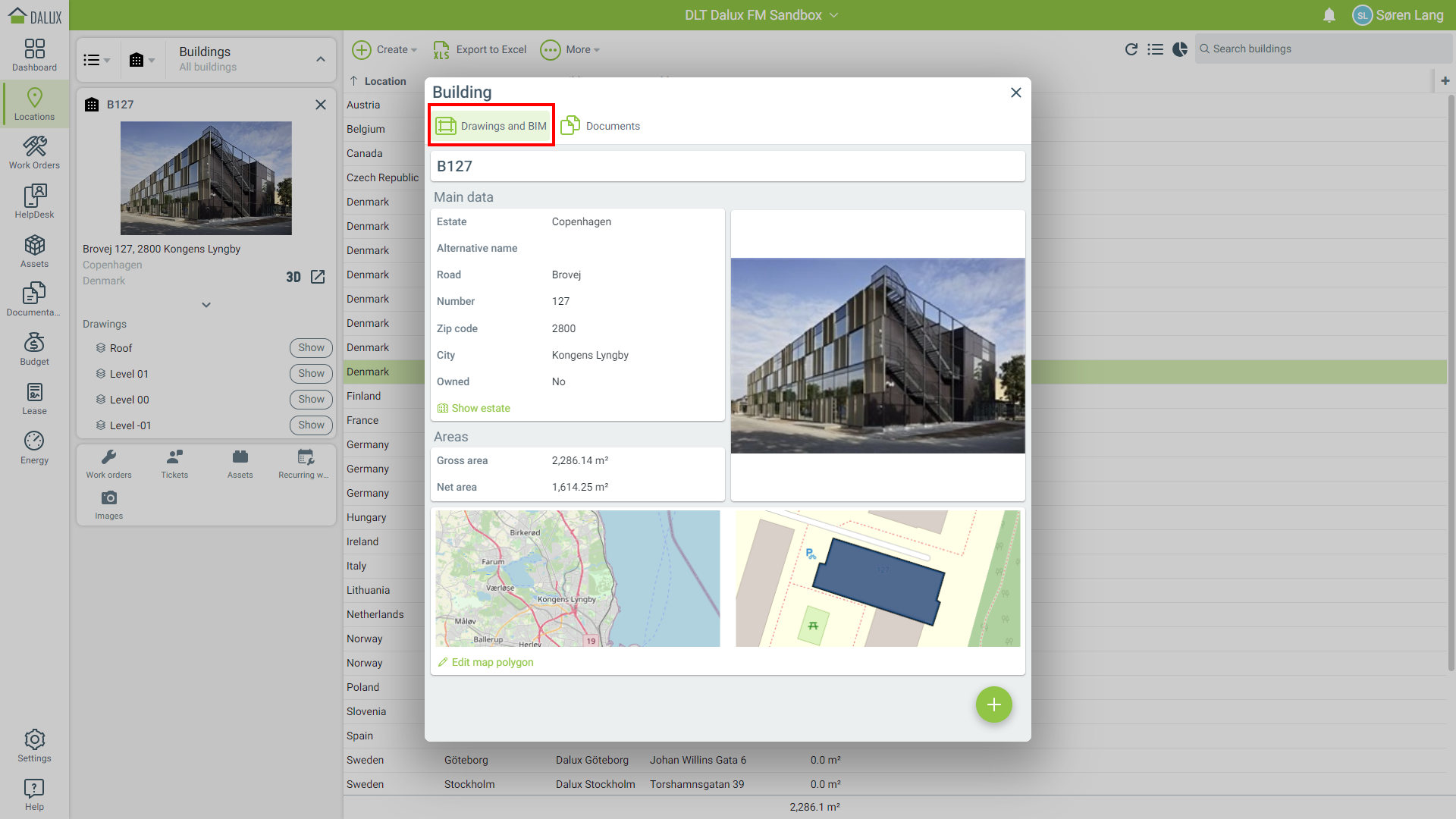

Doppelklicken Sie auf das Gebäude, um es zu öffnen. Dann klicken Sie auf Zeichnungen und BIM.

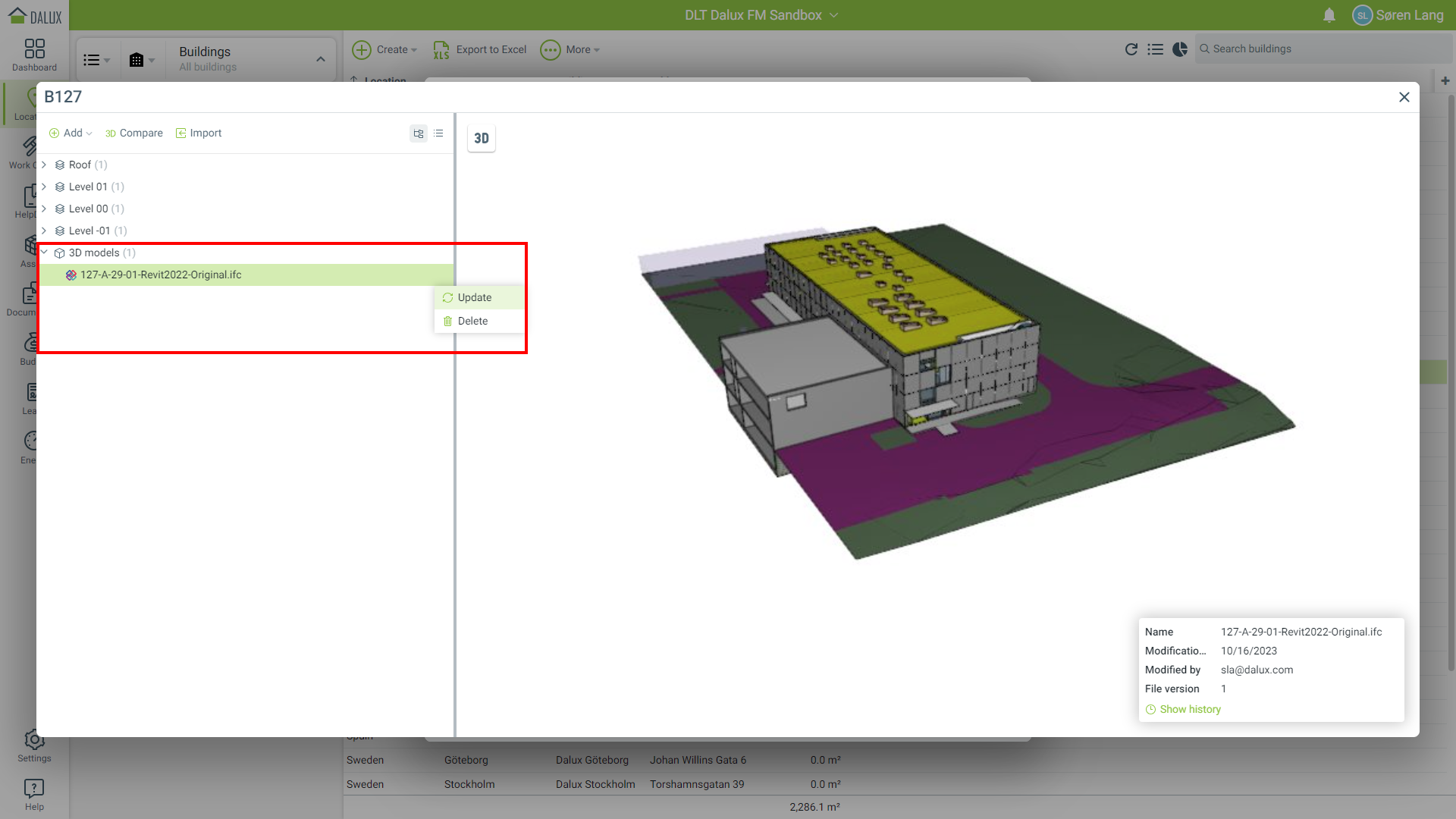

Finden Sie das Modell, das Sie aktualisieren möchten, klicken Sie und dann
Update. Suchen Sie die aktualisierte Modell-Datei auf Ihrem Computer und laden Sie sie hoch.
Der Vorgang ähnelt Ihrem ersten Hochladen, aber es ist sehr wichtig sicherzustellen, dass die neuen Informationen aus dem BIM-Modell korrekt zugeordnet werden.

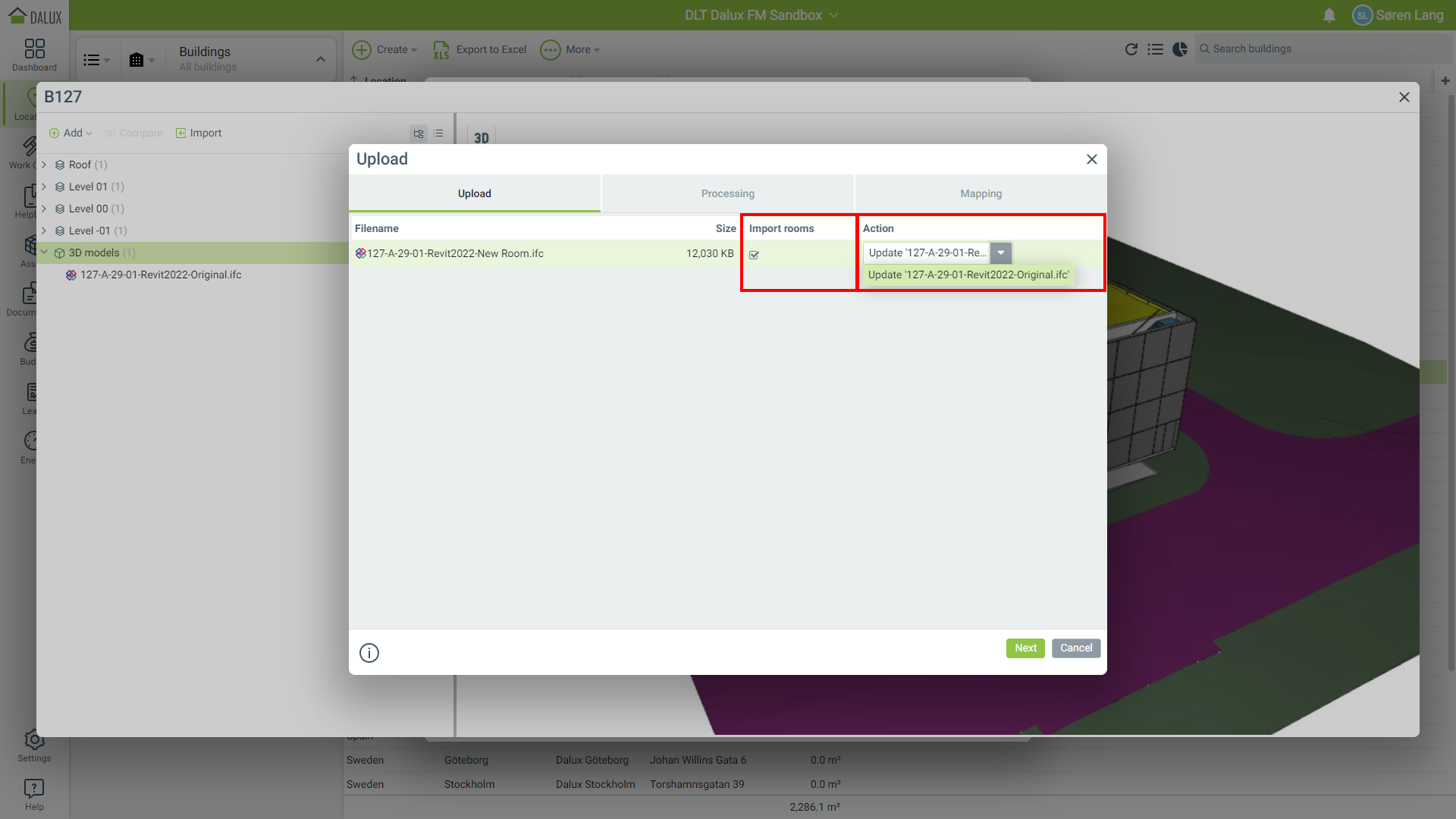

Da wir ein Modell mit Änderungen an Raumdaten importieren, aktivieren wir das Kontrollkästchen 'Räume importieren'. Das Upload-Fenster zeigt, dass die 'Aktion' ein bestehendes Modell updatet.
Klicken Sie auf 'Weiter', um fortzufahren.

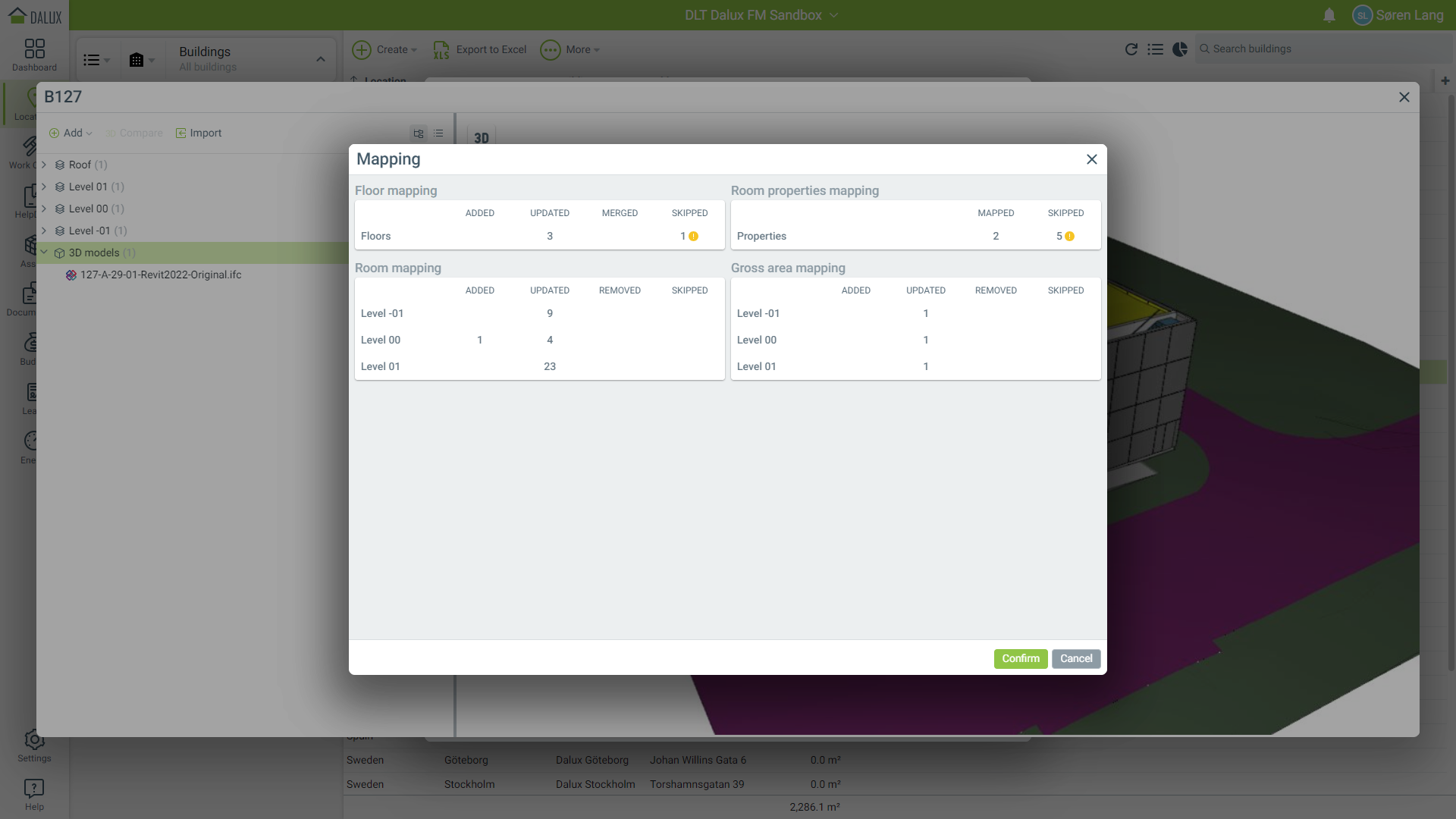

Wenn das aktualisierte Modell hochgeladen und verarbeitet wurde, müssen Sie den Zuordnungsprozess erneut durchlaufen. Im Allgemeinen haben Sie die Option, Erstellen, Überspringen oder Ersetzen durch die neuen Daten auszuwählen.
Es ist wichtig, jedes Zuordnungsfenster zu überprüfen und zu entscheiden, was mit den neuen Daten geschehen soll. Dalux wird Sie auf mögliche Fehler hinweisen, wie bereits vorhandene Stockwerke oder Räume.
IFC-Update an einem Gebäude - Erweiterungen am Gebäude
In diesem Beispiel updaten wir unser Gebäudemodell, nachdem ein zusätzlicher Raum im Gebäude hinzugefügt wurde.

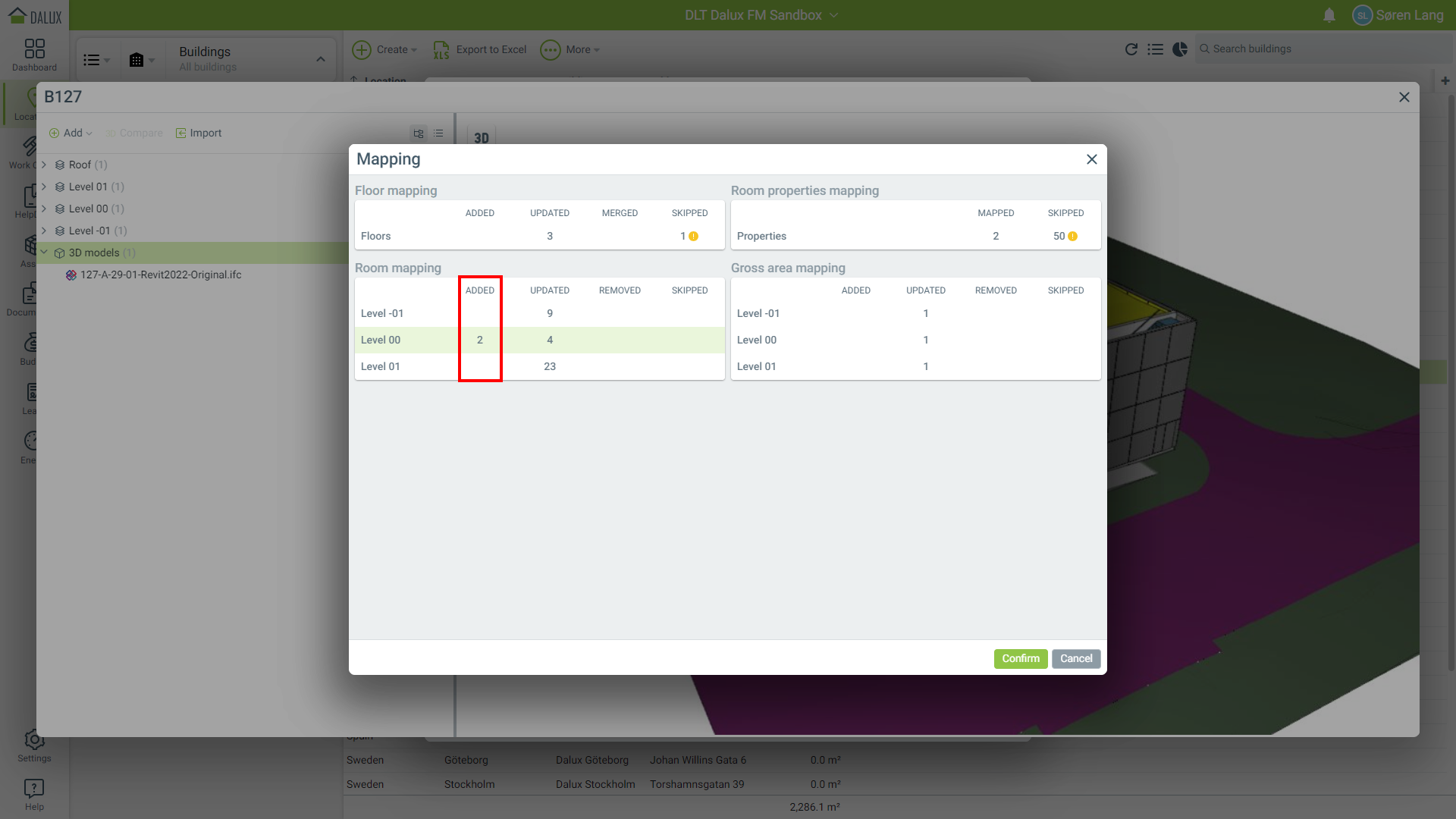

Wenn das Modell hochgeladen und verarbeitet ist, erscheint das 'Mapping'-Fenster. In diesem Fall wurden dem Modell zwei neue Räume hinzugefügt. Dies wird im Mapping-Fenster angezeigt.

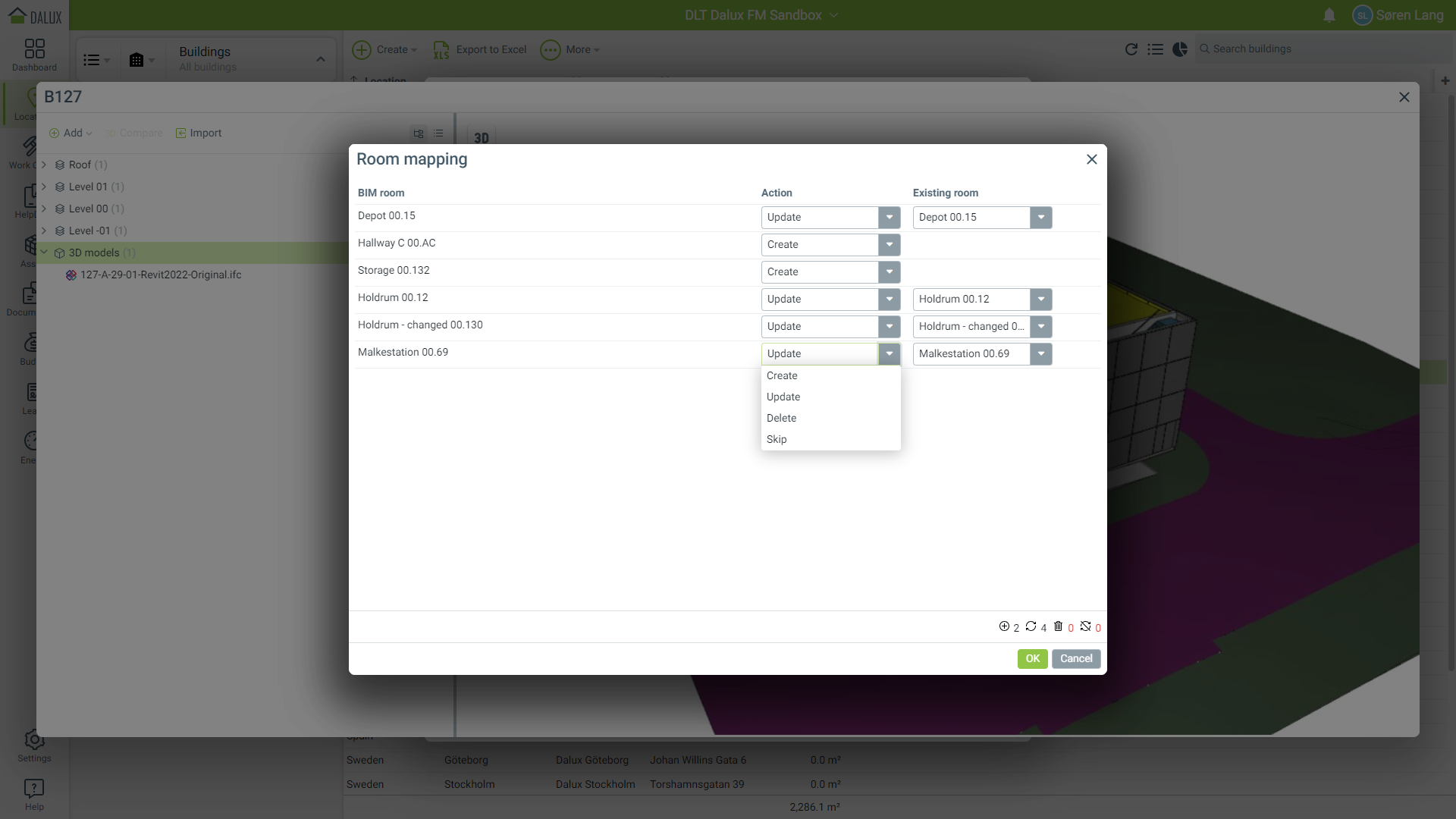

Beim Öffnen von 'Room mapping' erhalten Sie eine Übersicht über die Änderungen am Modell. Wir sehen, dass zwei neue Räume erstellt wurden und dass sie keine vorhandenen Räume überschreiben.
Es ist sehr wichtig, sich der Änderungen im Modell bewusst zu sein, damit Sie wissen, welche Maßnahmen Sie während des Zuordnungsprozesses ergreifen müssen.
- Erstellen - Zum Erstellen hinzugefügter Räume. Stellen Sie sicher, dass nicht versehentlich doppelte Räume erstellt werden. Stellen Sie sicher, dass neue Räume im Modell auf 'Erstellen' gesetzt sind.
- Update - Aktualisiert die vorhandenen Raumdaten mit neuen Daten aus dem Modell. Sie können vorhandene Raumdaten updaten, ohne QR-Codes oder Links zu beeinträchtigen. Verwenden Sie diese Option, selbst wenn es keine Änderungen an einem bestimmten Raum im IFC-Modell gab.
Technische Informationen
Zwischen Erstellen und Update besteht kein funktionaler Unterschied, wenn sich der Raum im IFC-Modell nicht geändert hat. QR-Codes und Links bleiben aktiv, es sei denn, der Raum wird übersprungen oder gelöscht. Das bedeutet, Räume können im IFC-Modell umbenannt und aktualisiert und in die Dalux FM-Instanz importiert werden.
- Löschen - Wenn Sie einen Raum während des Imports löschen möchten. Kann verwendet werden, um Dalux FM-Räume zu löschen. Das Löschen von Räumen kann nicht rückgängig gemacht werden und Links zu dem Raum gehen verloren.
- Überspringen - Überspringt den Import neuer Daten. Wenn Sie den Raumimport für einen Raum überspringen, der bereits in Dalux FM vorhanden ist, wird dieser in Dalux FM entfernt. Vorhandene Räume sollten immer auf 'Update' gesetzt werden, wenn Sie sie in Dalux FM behalten möchten.

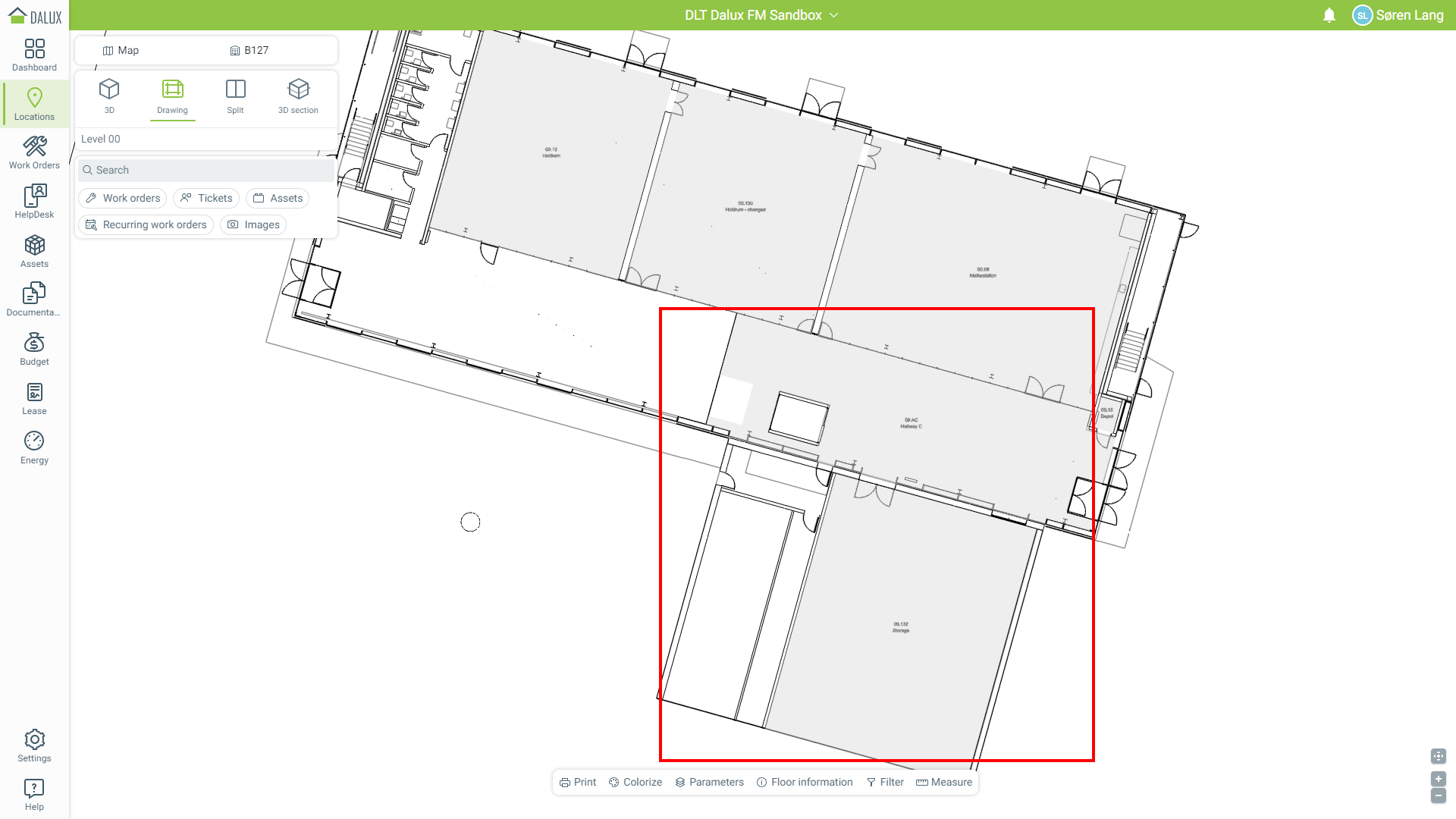

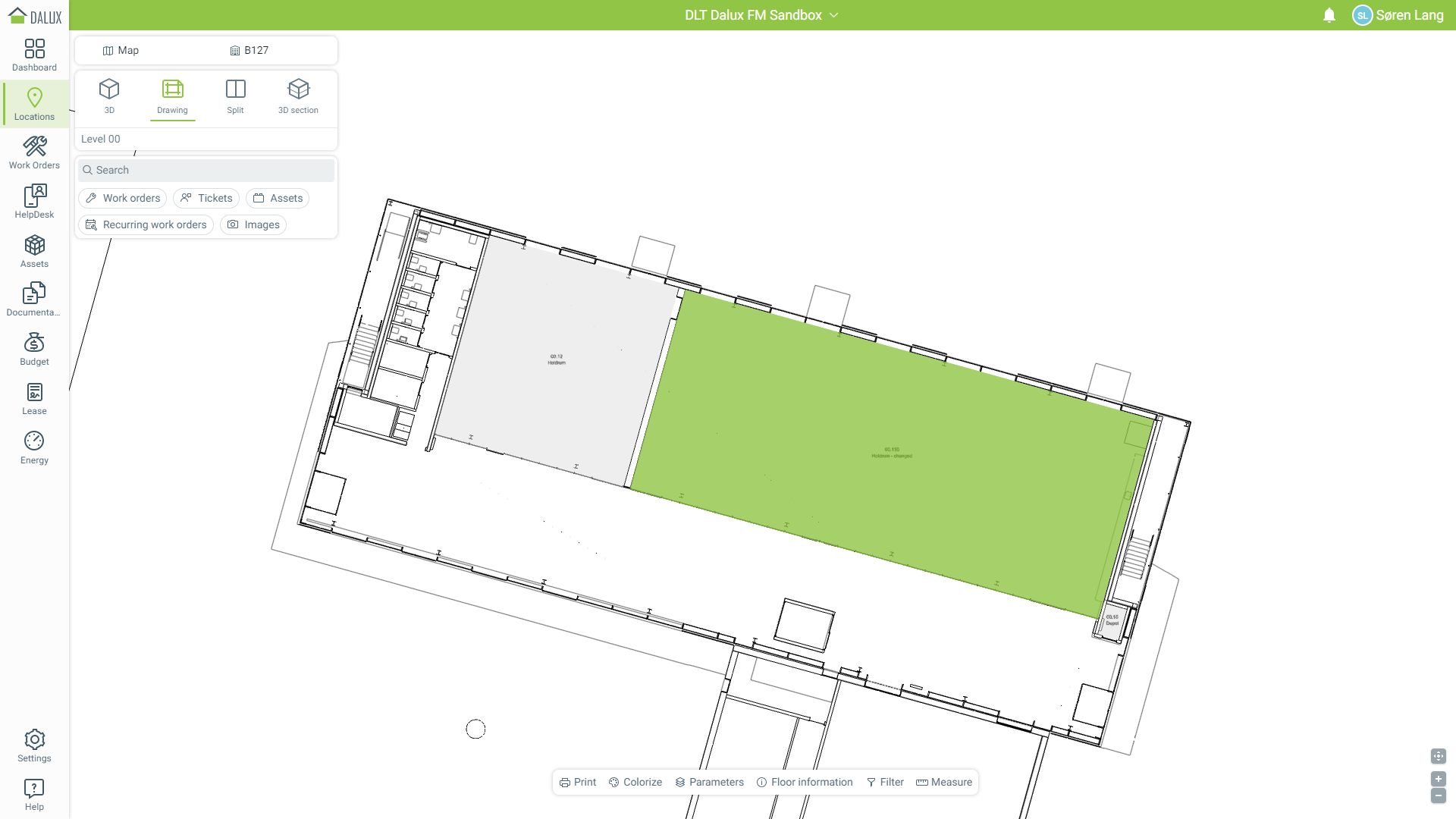

Gehen Sie jedes Zuordnungsfenster sorgfältig durch und prüfen Sie, ob die Daten korrekt aussehen. Wenn Sie fertig sind, klicken Sie im Haupt-Mapping-Fenster auf 'Bestätigen', um die aktualisierten Daten zu importieren. Nach Abschluss des Datenimports sind die neuen Räume sichtbar.
IFC-Update an einem Gebäude - Zusammenführen von Räumen im Gebäude
In diesem Beispiel updaten wir unser Gebäudemodell, nachdem zwei Räume zu einem Raum zusammengelegt wurden.
Technische Informationen
Beachten Sie, dass dadurch ein Raum aus Dalux FM entfernt wird. Wenn ein Raum aus Dalux FM entfernt wird, funktionieren alle QR-Codes oder Links zu diesem Raum nicht mehr.
Folgen Sie dem oben beschriebenen Vorgang, um die IFC-Datei zu finden und zu updaten.

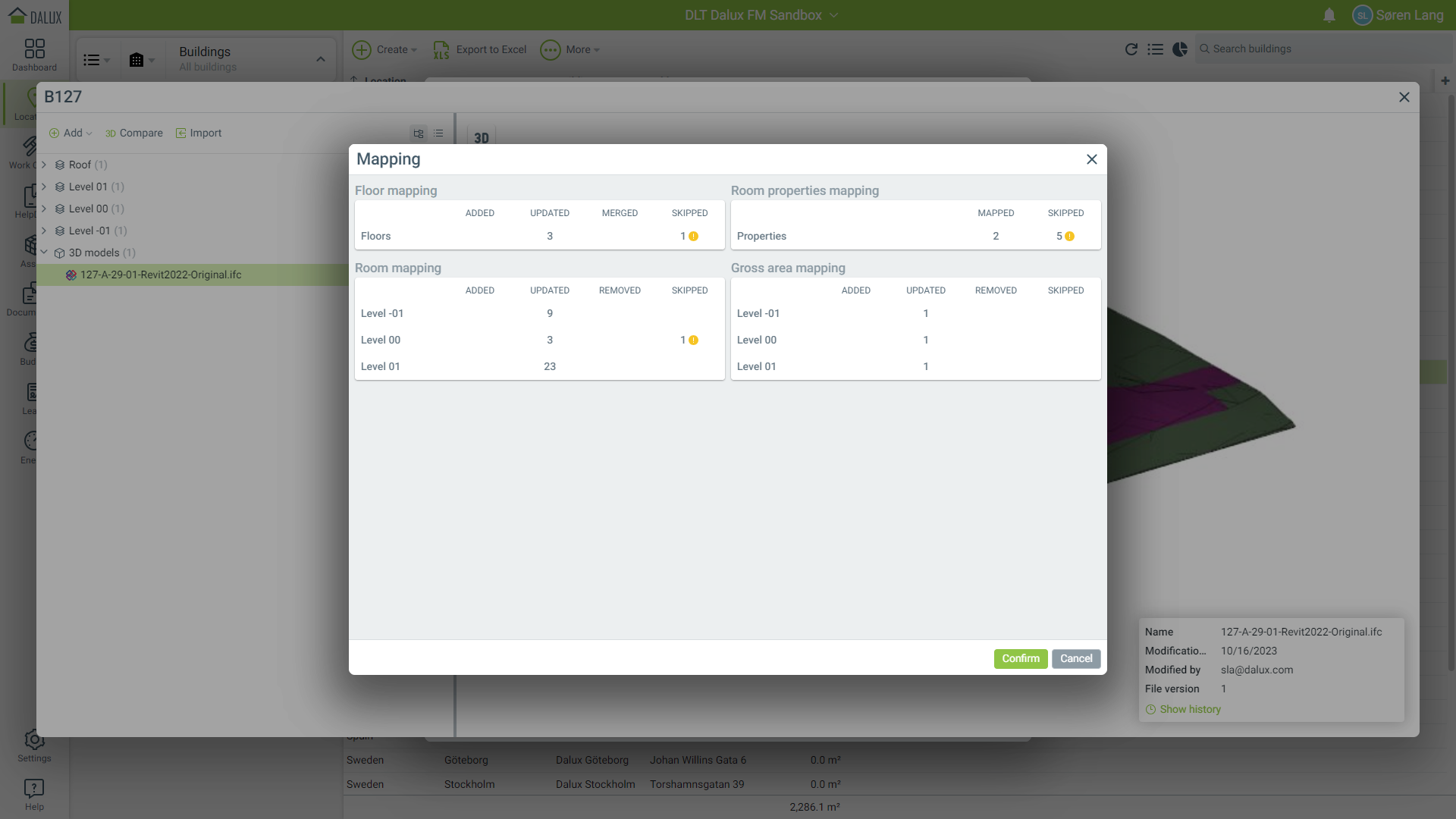

Wenn das Modell hochgeladen und verarbeitet ist, erscheint das Mapping-Fenster. In diesem Fall wurden zwei vorhandene Räume zu einem zusammengeführt. Der Mapping-Bildschirm informiert darüber, dass Änderungen vorgenommen wurden.
Erneut sollten alle Mapping-Fenster gründlich überprüft werden, damit die korrekten Daten importiert werden.

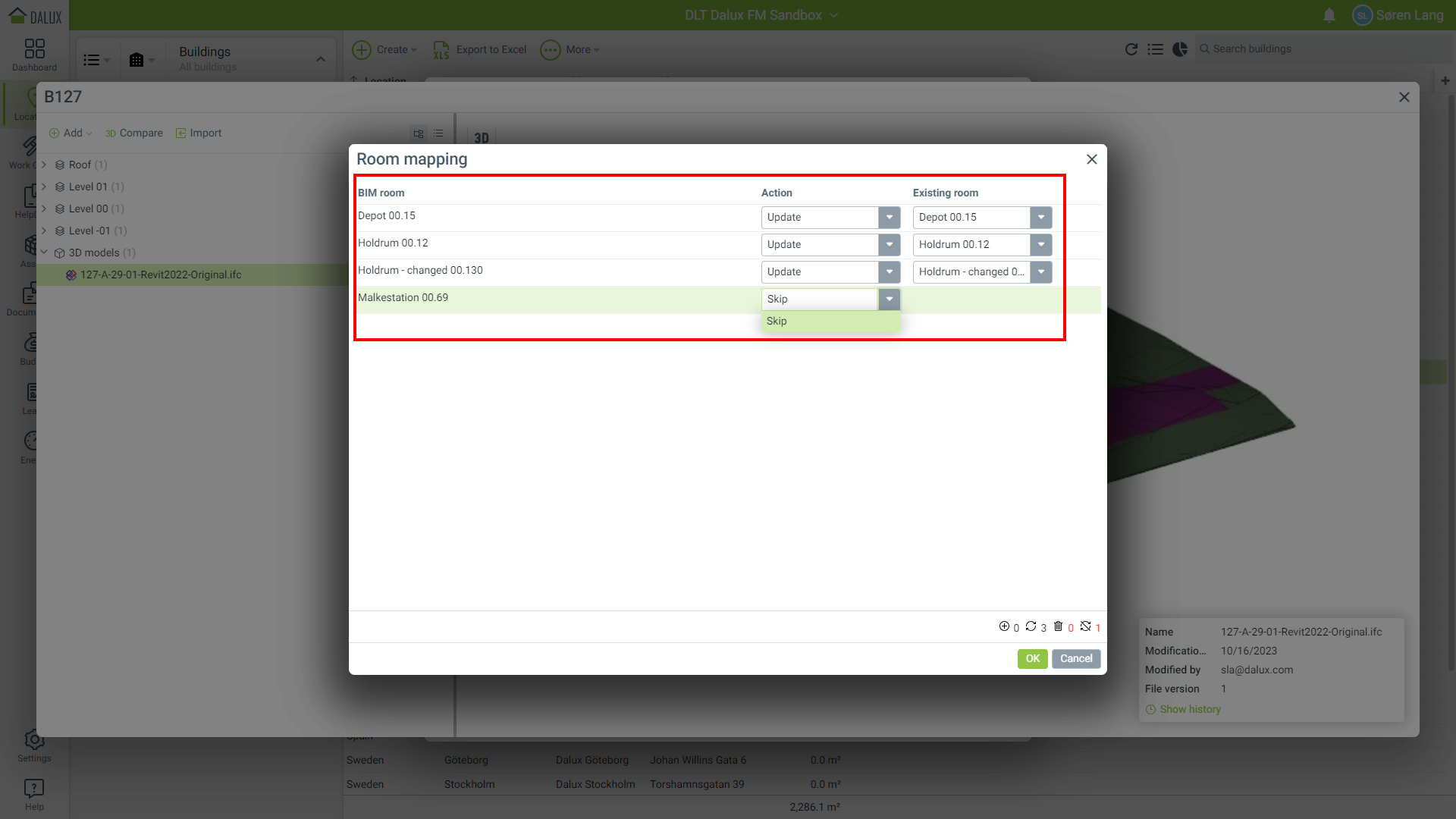

Im Room-Mapping-Fenster hat Dalux Änderungen an den Räumen erkannt.
Ein Raum, der in Dalux FM vorhanden, aber nicht in der IFC-Datei ist, wird als 'Überspringen' markiert. Wenn als 'Überspringen' markiert, wird Dalux FM diesen Raum aus der Instanz entfernen / keine Daten importieren.

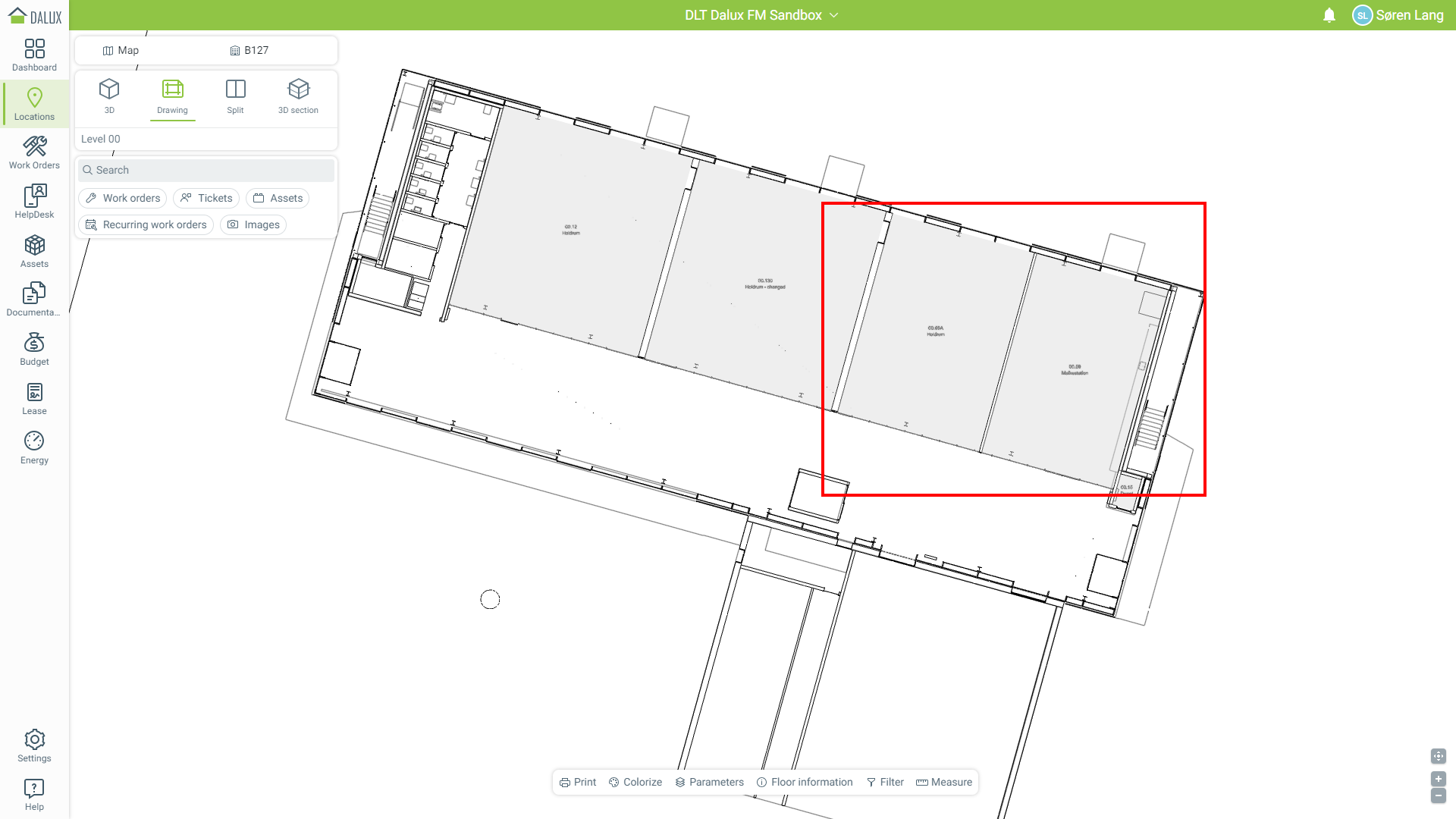

Gehen Sie jedes Mapping-Fenster gründlich durch und prüfen Sie, ob die Daten korrekt aussehen. Wenn Sie fertig sind, klicken Sie im Haupt-Mapping-Fenster auf 'Bestätigen', um die aktualisierten Daten zu importieren. Nach Abschluss des Datenimports ist die neue Raumaufteilung sichtbar.
IFC-Update an einem Gebäude - Aufteilen von Räumen im Gebäude
In diesem Beispiel updaten wir unser Gebäudemodell, nachdem ein Raum in zwei Räume aufgeteilt wurde.
Dabei wird ein vorhandener Raum aktualisiert und ein neuer Raum erstellt. Da dabei kein Raum entfernt wird, funktionieren QR-Codes und Links zum ursprünglichen Raum weiterhin.
Folgen Sie dem oben beschriebenen Vorgang, um die IFC-Datei zu finden und zu updaten.
Wenn das Modell hochgeladen und verarbeitet ist, erscheint das Mapping-Fenster. In diesem Fall wurde ein vorhandener Raum in zwei aufgeteilt. Der Mapping-Bildschirm informiert darüber, dass Änderungen vorgenommen wurden.
Erneut sollten alle Mapping-Fenster gründlich überprüft werden, damit die korrekten Daten importiert werden.

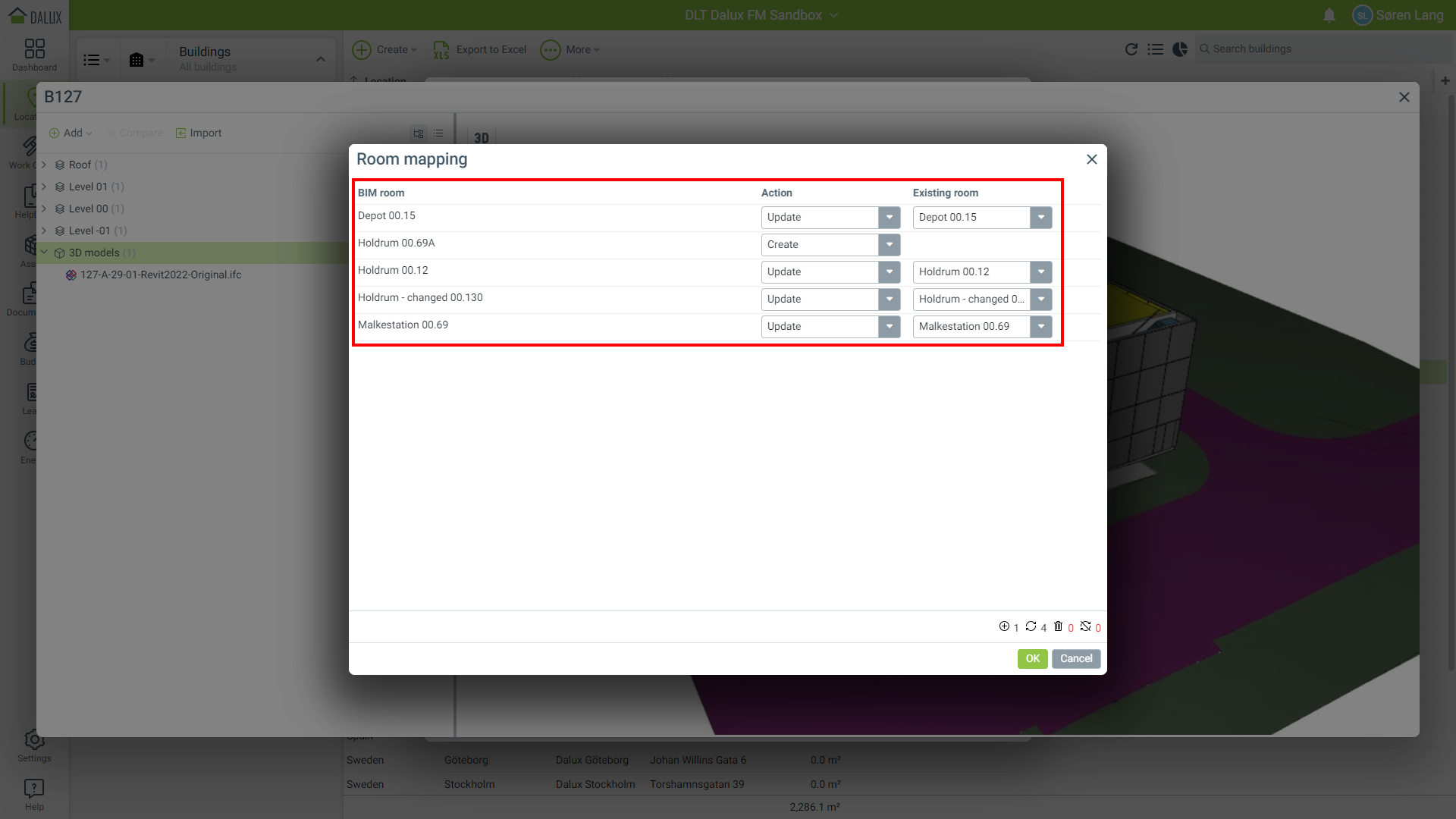

Im Room-Mapping-Fenster hat Dalux Änderungen an den Räumen erkannt.
Ein neuer Raum wurde hinzugefügt und dies wird mit der Aktion 'Erstellen' angezeigt. Der Raum, der in zwei neue Räume aufgeteilt wurde, wird mit der Aktion 'Update' aktualisiert.
QR-Codes und Links zum vorhandenen Raum werden nicht unterbrochen.
Gehen Sie jedes Mapping-Fenster gründlich durch und prüfen Sie, ob die Daten korrekt aussehen. Wenn Sie fertig sind, klicken Sie im Haupt-Mapping-Fenster auf 'Bestätigen', um die aktualisierten Daten zu importieren. Nach Abschluss des Datenimports ist die neue Raumaufteilung sichtbar.
Mehr lesen
Wenn Sie mehr darüber erfahren möchten, wie man ein BIM-Modell aus Revit importiert, können Sie diesen Artikel lesen: Revit-Modell in FM hochladen.
