Wie Sie Foto- und 360°-Bildregistrierungen in FM verwenden

Dieser Artikel erklärt, wie Standard- und 360°-Bilder in das Dokumentation-Modul hochgeladen werden.

Bilder in Dalux FM können auf Karten und Grundrissen registriert werden, wodurch es einfacher wird, Bilder für verschiedene Gebäude zu finden und zu organisieren. Es ist möglich zu steuern, wer Zugriff auf Bildregistrierungen hat, indem Berechtigungen in den Benutzerrollen gesetzt werden.

Beachten Sie, dass Bildregistrierungen manuell in Dalux FM hochgeladen werden. In Arbeitsaufträgen gespeicherte Bilder werden nicht zu den Bildregistrierungen im Modul Dokumentation hinzugefügt.

So laden Sie eine Bildregistrierung in Dalux FM hoch

Um mit der Bildregistrierung in Dalux FM zu beginnen, können Sie entweder zum Standorte Modul oder zum Dokumentation Modul gehen. Wir zeigen Ihnen beides unten. Das Hochladen von Bildern mit einer Platzierung macht es einfacher, Bildregistrierungen für bestimmte Gebäude zu finden.

Wie Sie Bilder im Modul Dokumentation hochladen

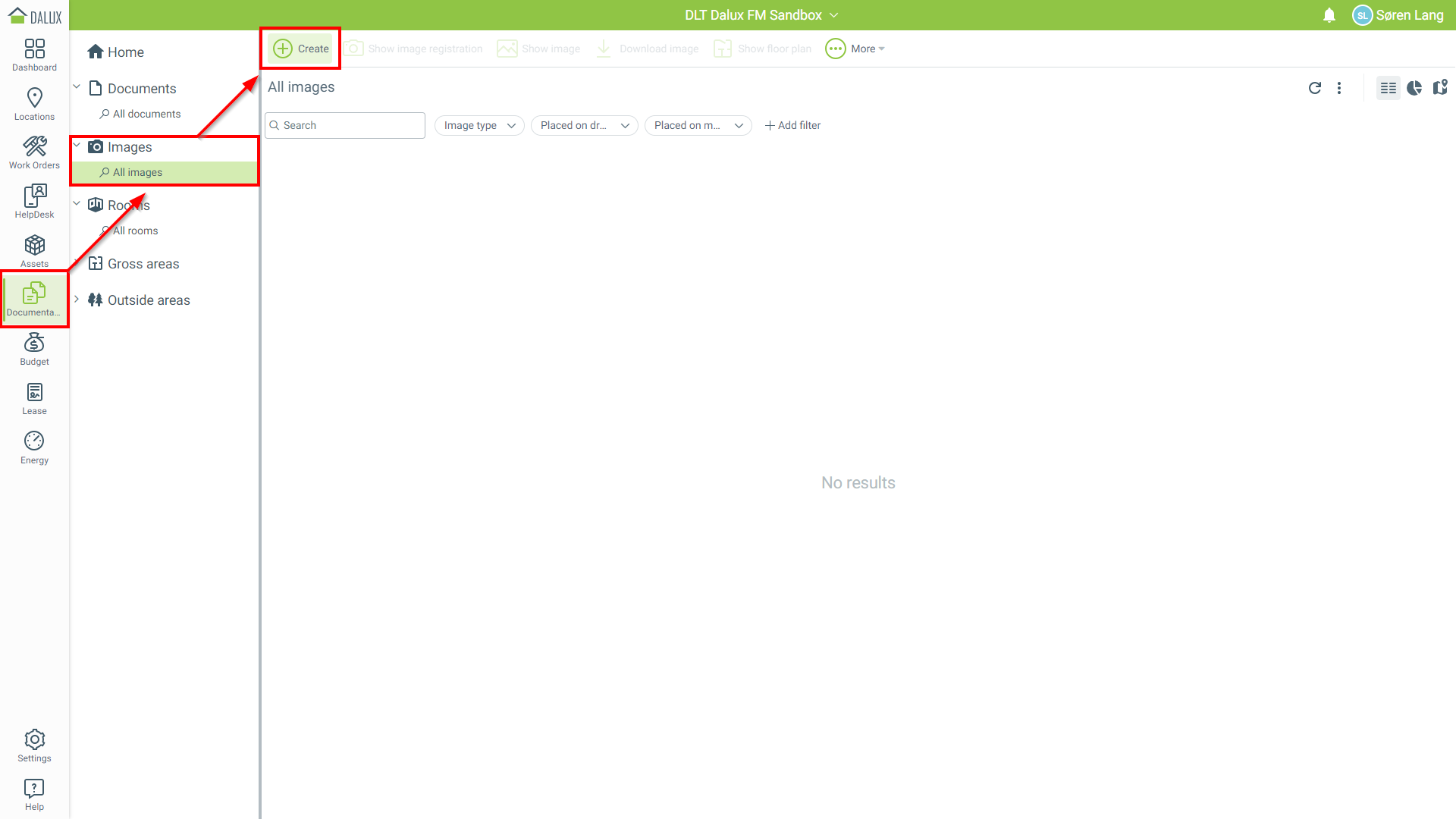

Sie können Bildregistrierungen im Modul Dokumentation hochladen, indem Sie zu Folgendem navigieren:

Dokumentation Bilder.

Ein Bild kann durch Klicken auf Erstellen hochgeladen werden.

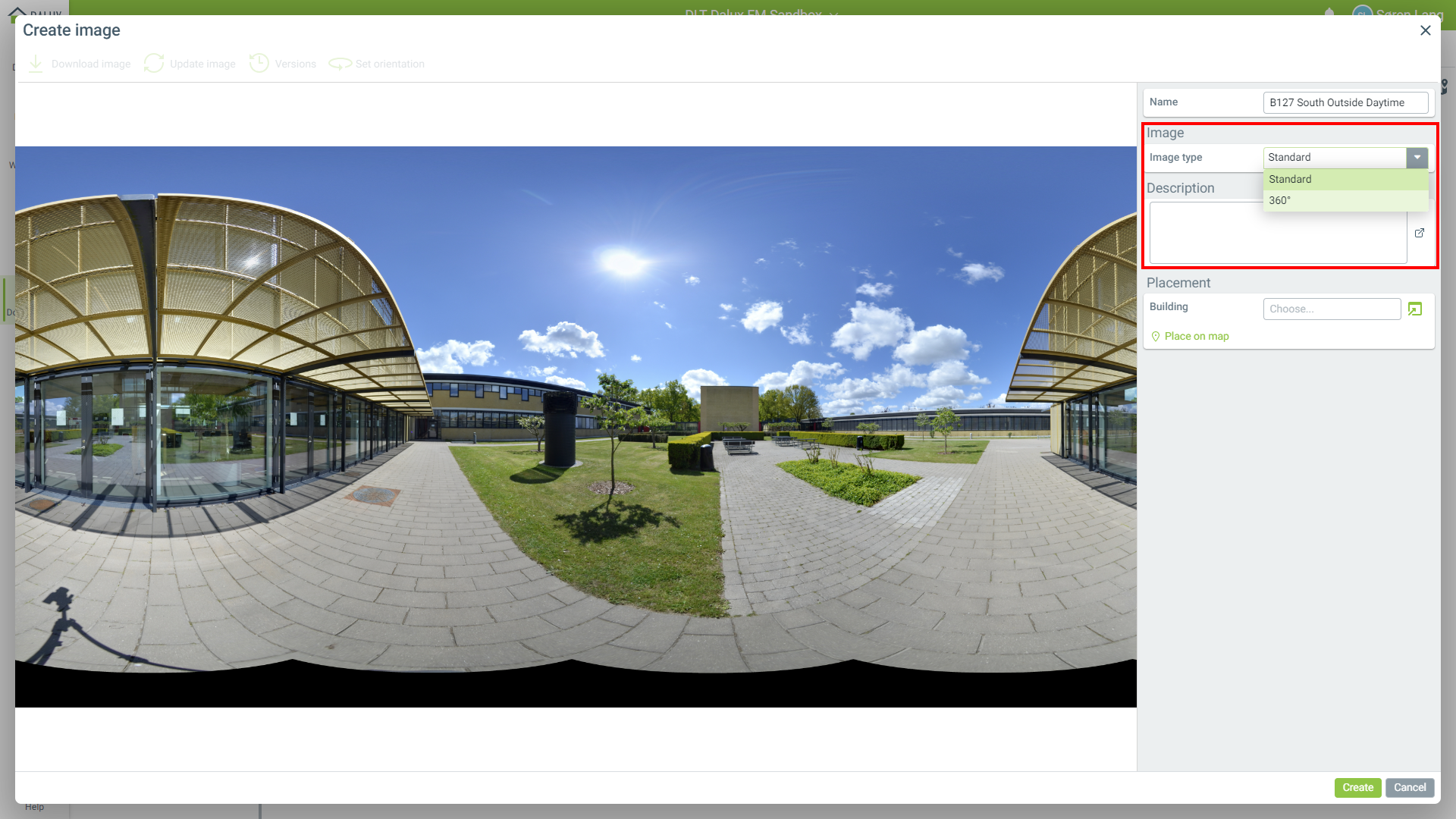

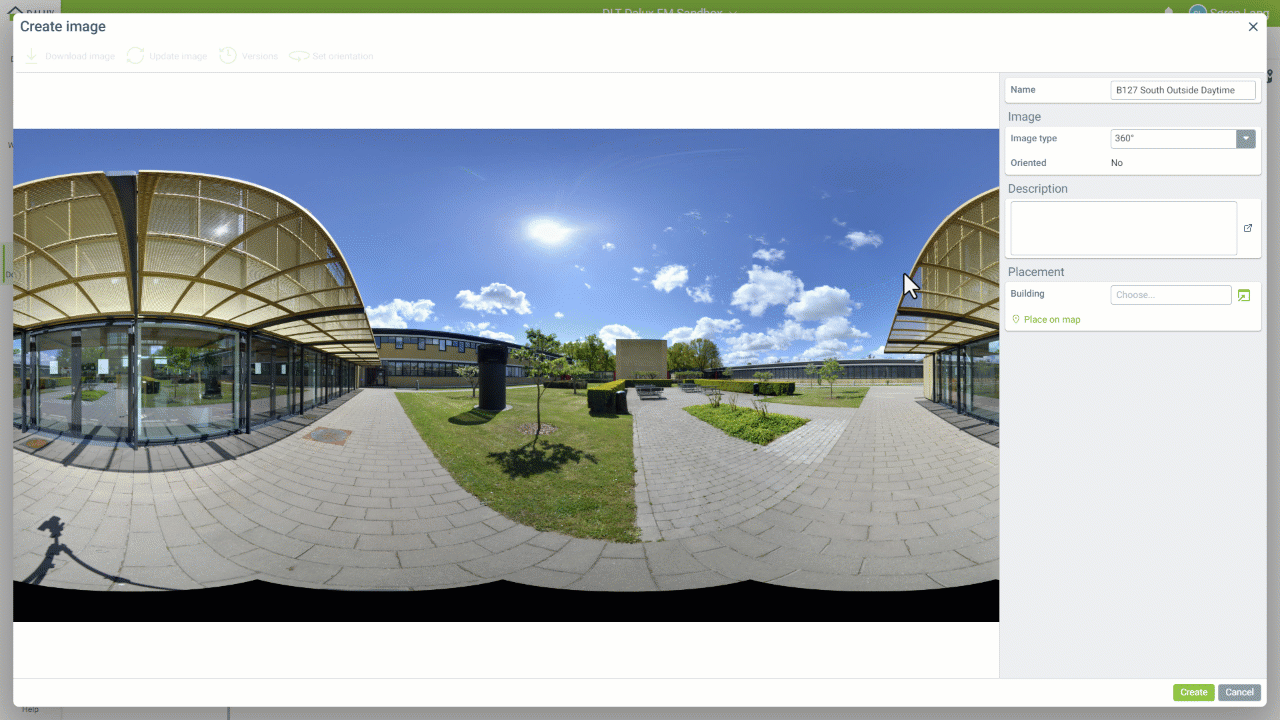

Anschließend wählen Sie das Bild auf Ihrem Computer aus, und ein neues Fenster öffnet sich. Benennen Sie das Bild und wählen Sie aus, ob es sich um ein Standardbild oder ein 360°-Bild handelt. Dies beeinflusst, wie das Bild in Dalux FM angezeigt wird. In diesem Fall laden wir ein 360°-Bild hoch, daher markieren wir den Bildtyp entsprechend.

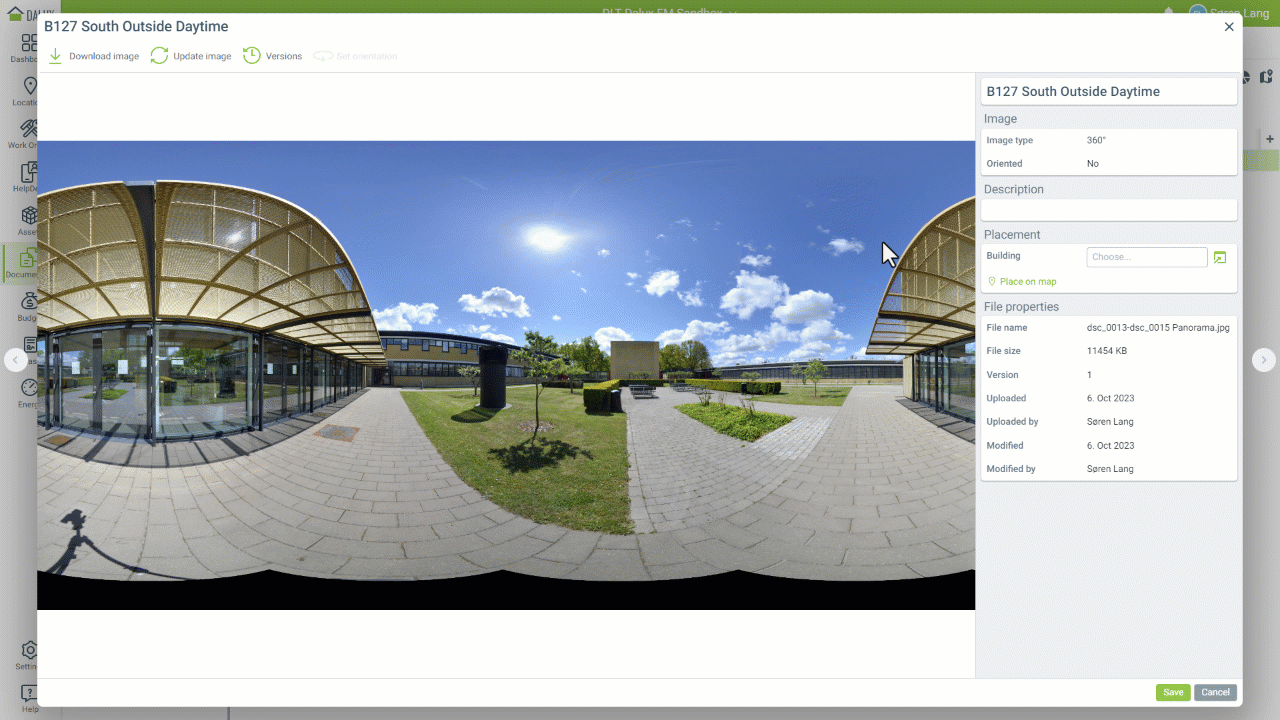

Sie können die Platzierung des Bildes entweder auf ein Gebäude oder Auf Karte platzieren setzen.

Wenn Sie die Platzierung als Gebäude festlegen, suchen Sie danach, indem Sie den Namen des Gebäudes eingeben. Sie können auch auf das -Symbol klicken, um eine Liste aller Gebäude in der Instanz zu öffnen.

Finden Sie Ihr Gebäude in der Liste, klicken Sie darauf und dann auf 'Auswählen'.

Wenn Sie die Platzierung als Gebäude wählen, können Sie das Bild auch auf einem Grundriss platzieren, sofern für das Gebäude Grundrisse hochgeladen wurden.

Tun Sie dies, indem Sie auf Auf Stockwerk platzieren klicken. Es öffnet sich ein Grundriss, auf dem das Bild platziert werden kann. Es ist möglich, einen oder mehrere Räume als Platzierung auszuwählen.

Sie können die Platzierung des Bildes auch über die Karte festlegen. Um dies zu tun, klicken Sie auf Auf Karte platzieren. Wenn Sie das Bild über die Kartenansicht platzieren, werden alle erstellten Parzellen sichtbar. Wenn Sie das Bild auf einer Parzelle platzieren, werden die Standortdaten der Parzelle automatisch hinzugefügt.

Wie Sie Bilder im Modul Standorte hochladen

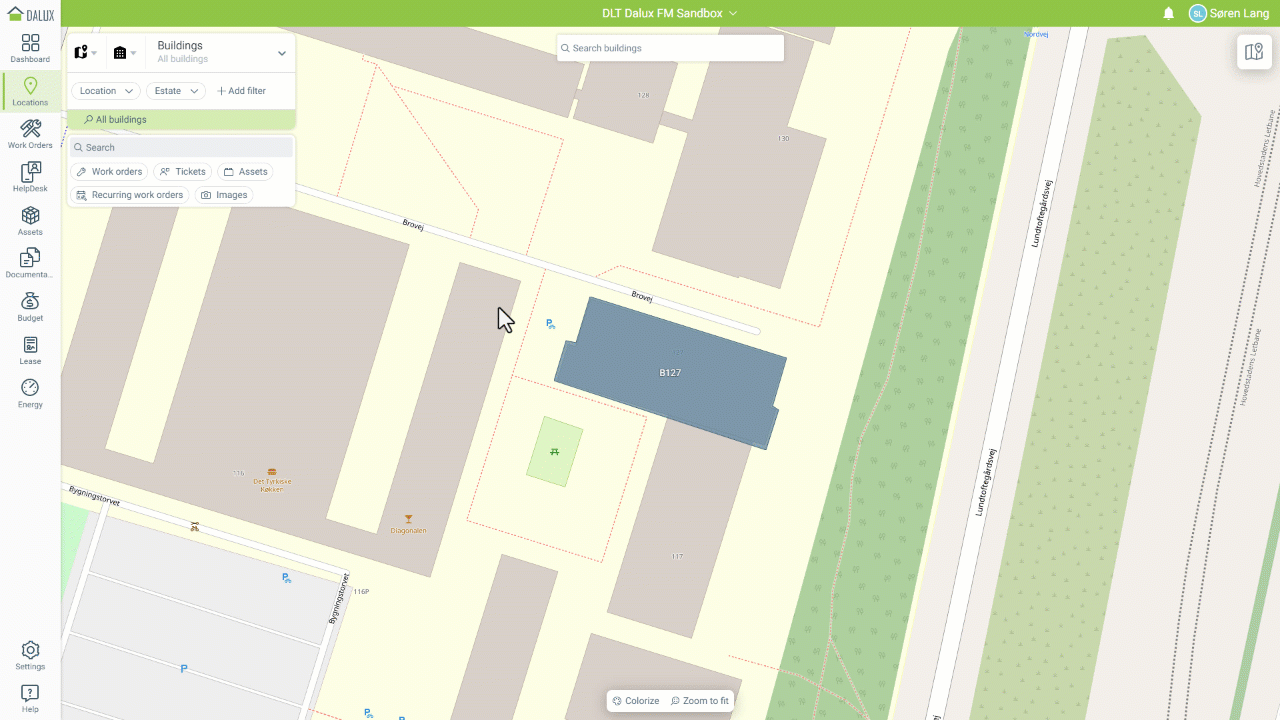

Bilder können auch durch die Nutzung des Standorte-Moduls hinzugefügt werden. Dies erfolgt in der Kartenansicht.

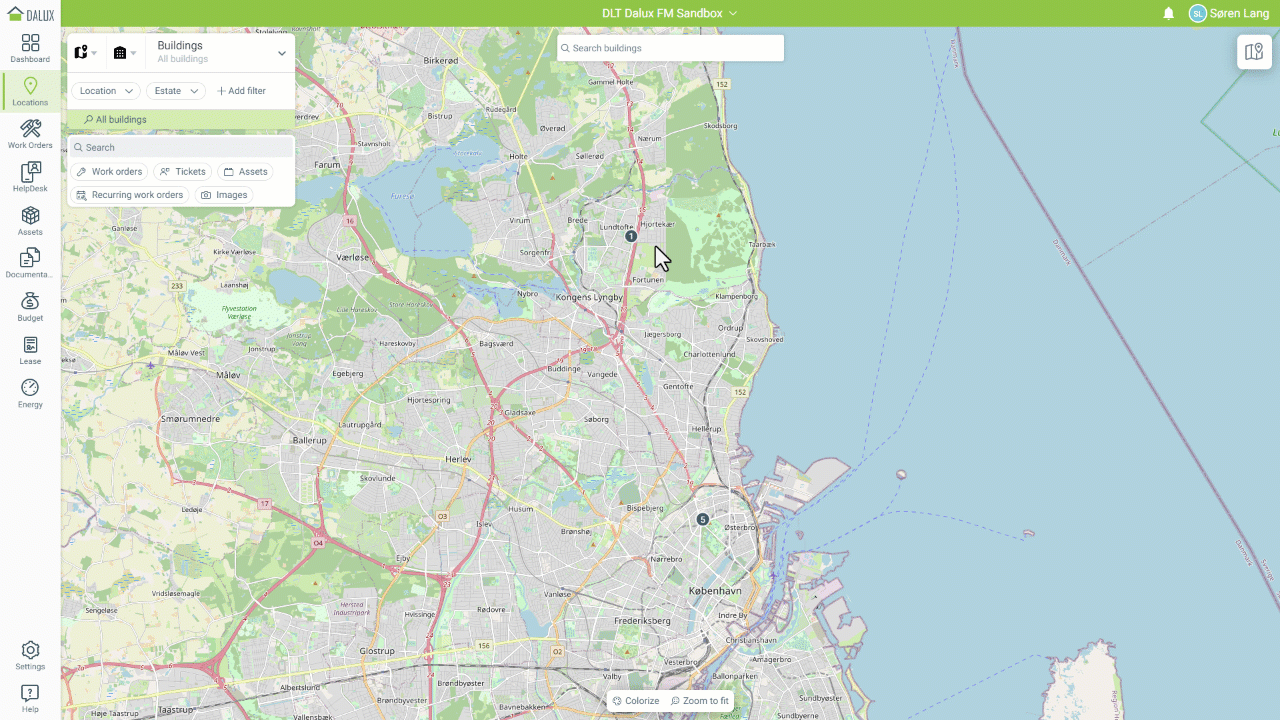

Um zu beginnen, gehen Sie zum Standorte Modul in der Seitenleiste. Sie können dann mit dem Mausrad zoomen oder auf die nummerierten Kreise in Ihrer Karte klicken.

Durch Klicken irgendwo auf der Karte wird die Auf Karte platzieren-Aufforderung angezeigt. Wenn Sie auf Erstellen klicken, können Sie dann Bilder auswählen. Dadurch öffnet sich dasselbe Hochladefenster wie oben gezeigt.

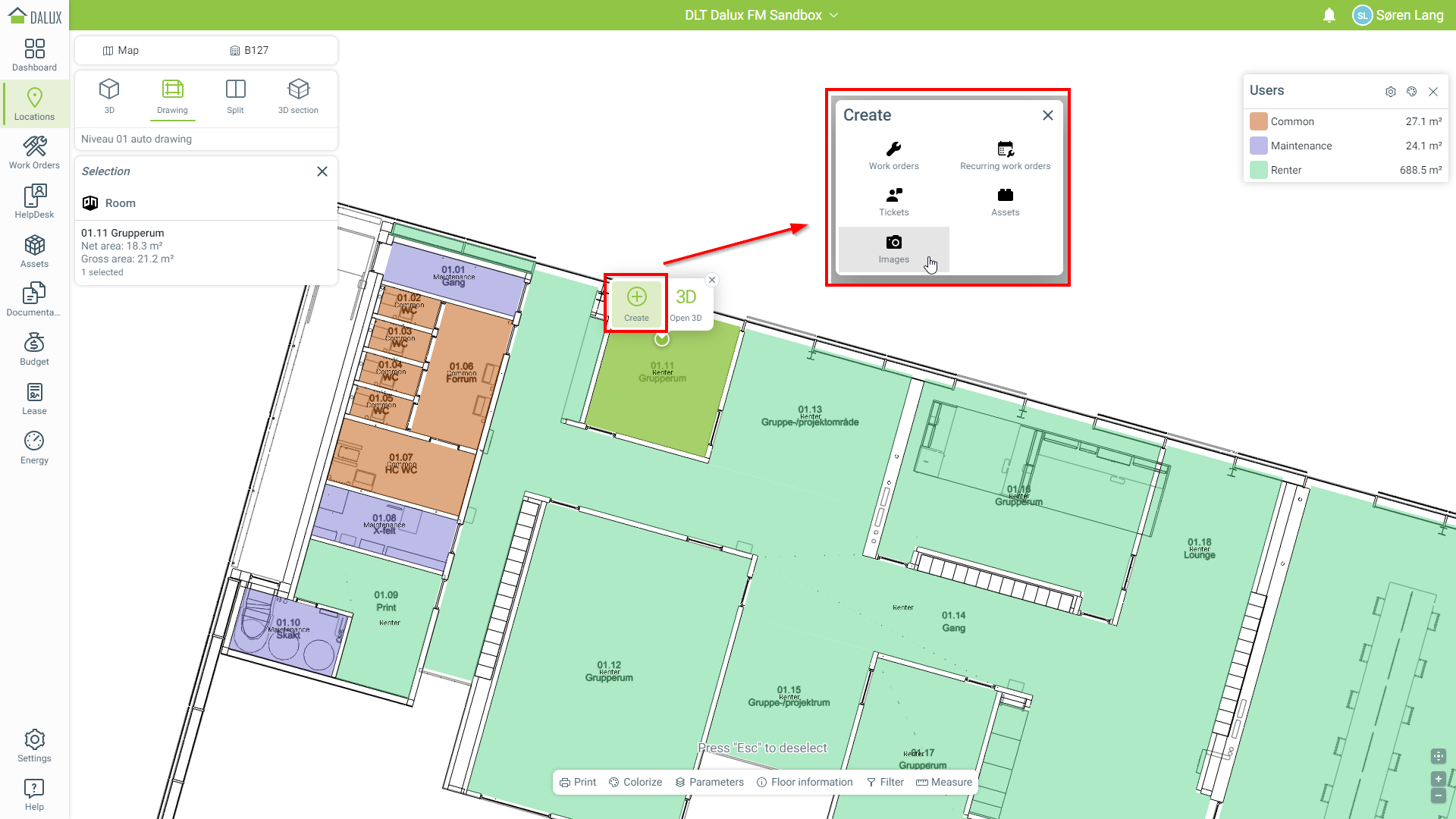

Wenn Ihr Gebäude ein BIM-Modell mit Grundrissen hat, ist es auch möglich, Bilder hochzuladen, indem Sie auf einen Grundriss klicken und dann Erstellen Bilder. Dadurch öffnet sich dasselbe Hochladefenster wie oben gezeigt.

So zeigen und verwalten Sie Bildregistrierungen in Dalux FM

Alle Bildregistrierungen der Instanz finden Sie unter:

Dokumentation Bilder Alle Bilder.

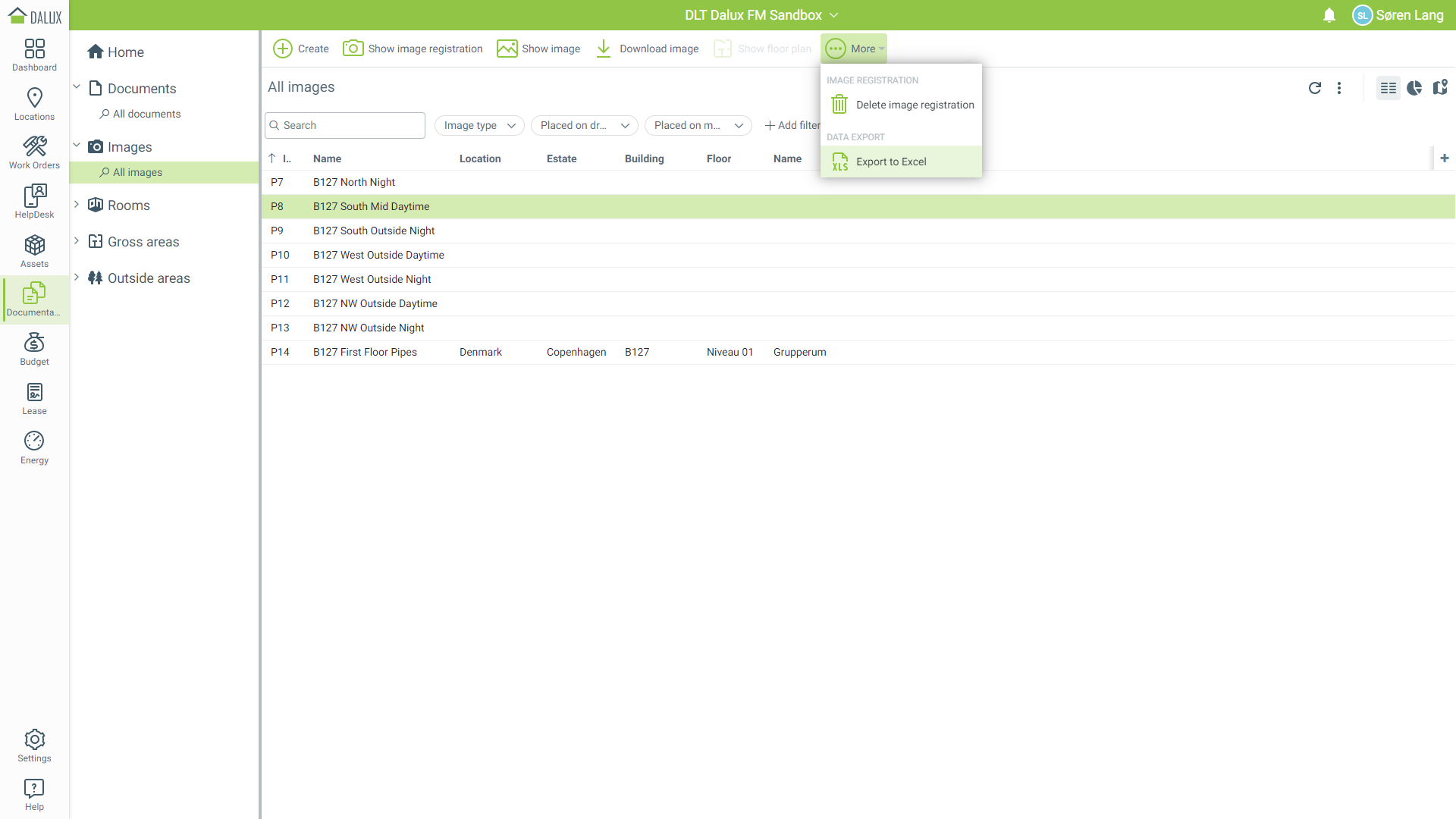

Wenn Sie eine Bildregistrierung aus der Listenansicht auswählen, können Sie:

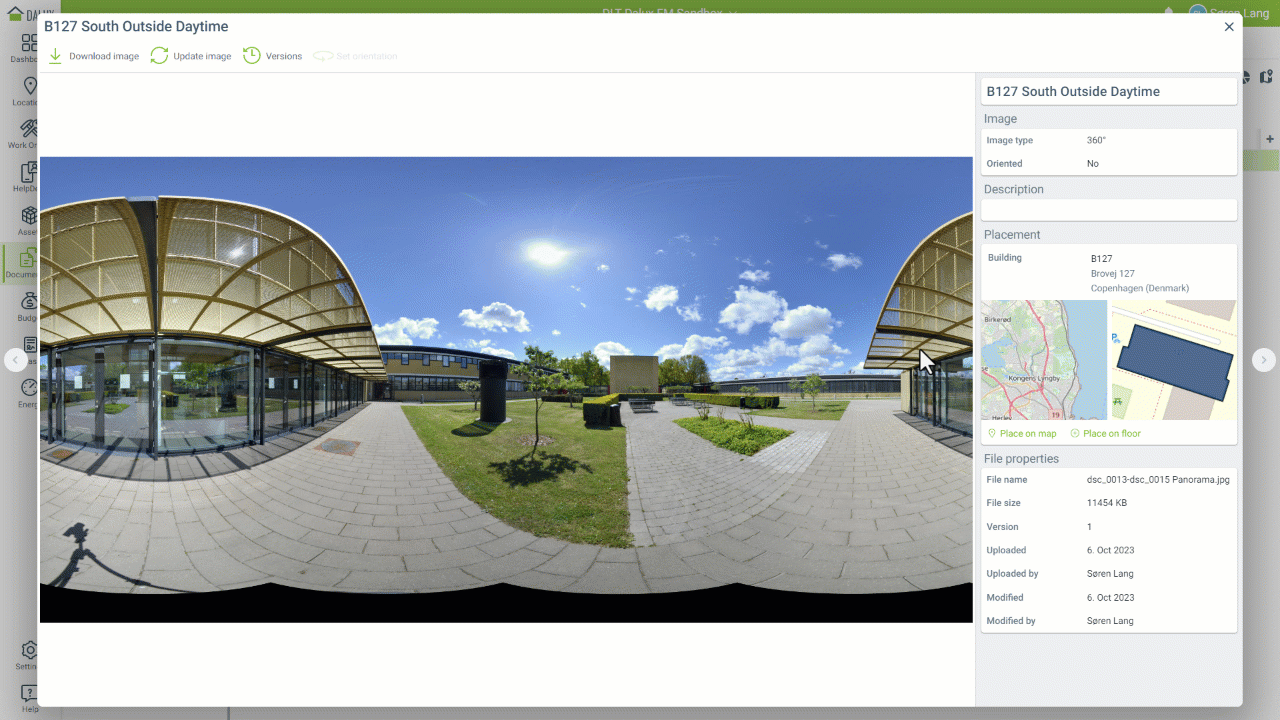

• Bildregistrierung anzeigen - Zeigt das Bild und die Metadaten an, wie Standort, Upload-Datum usw. Aus diesem Menü heraus können auch alle Daten zum Bild bearbeitet werden.
• Bild anzeigen - Wird das Bild in der Ansicht angezeigt. Für 360°-Bilder öffnet sich ein Panoramabetrachter.
• Bild herunterladen - Laden Sie eine Kopie des Bildes herunter.
• Grundriss anzeigen - Für Bilder, die in Gebäuden mit Grundrissen platziert sind, wird der Grundriss geöffnet und zeigt, wo das Bild platziert ist.
• Bildregistrierung löschen - Löschen Sie das Bild aus der Dalux FM-Instanz.
• In Excel exportieren - Die in Dalux FM gezeigte Listenansicht exportieren.

Sie können Ihre Bilder auch im Standorte Modul in der Kartenansicht finden. Wenn Sie auf Bilder klicken, werden alle Bilder, die auf einer Karte platziert sind, angezeigt.

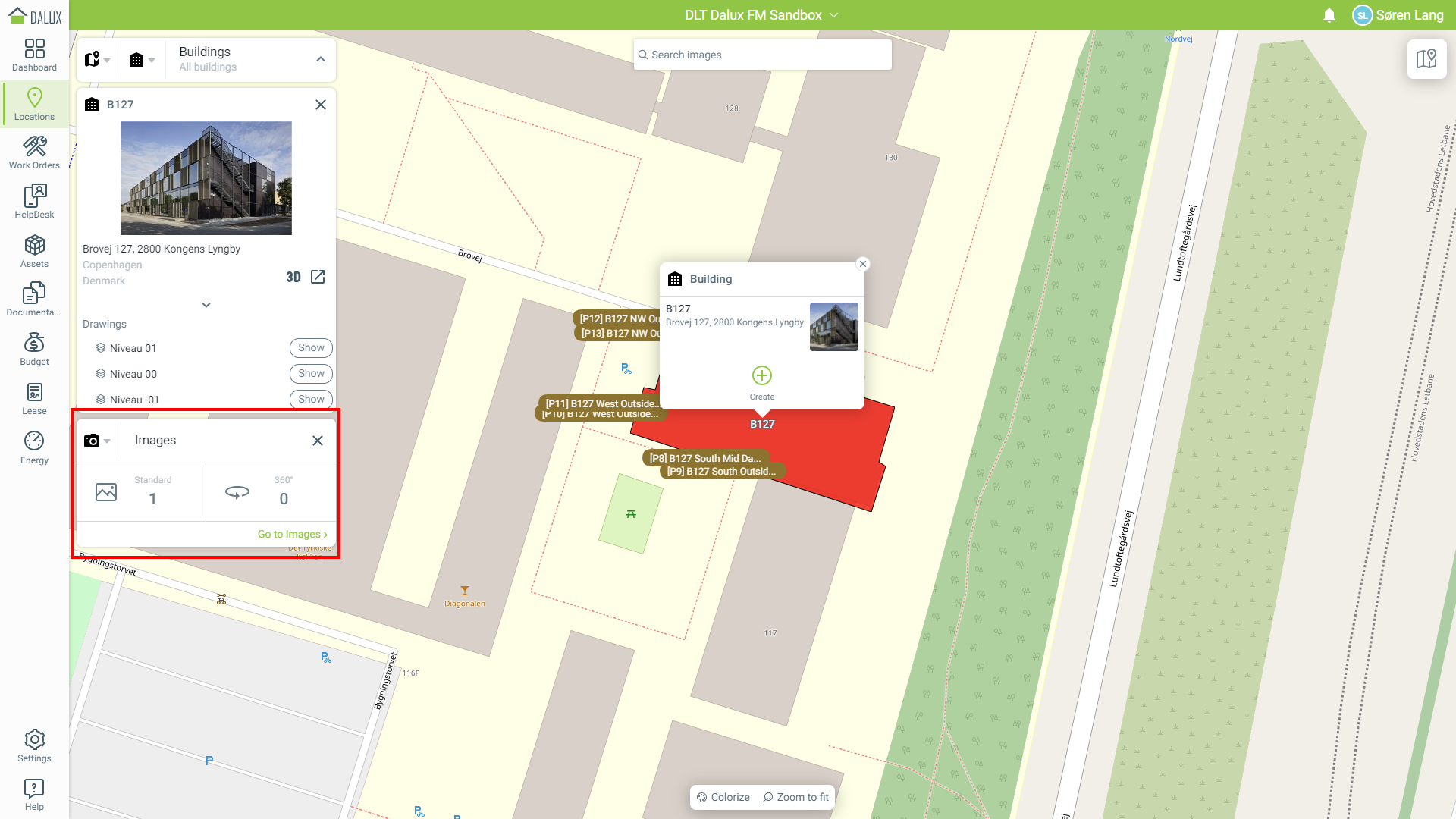

Um Bilder anzuzeigen, die in einem Gebäude platziert sind, klicken Sie auf das Gebäude und dann auf Bilder. Ein Untermenü erscheint. Sie können dann wählen, ob Sie alle Standard- oder 360°-Bilder im Gebäude anzeigen möchten.
