QR Codes für Standorte

Dieser Artikel behandelt die Verwendung von QR Codes für Zonen, Räume oder 3D-Objekte. Diese QR Codes können vor Ort mit Dalux Mobile verwendet werden, um schnell einen Standort zu öffnen und die verschiedenen Registrierungen darin zu sehen. QR Codes können auch ein Objekt direkt aus dem BIM Modell öffnen.

Wie man QR Codes für Standorte einrichtet

QR Codes für Standorte aktivieren

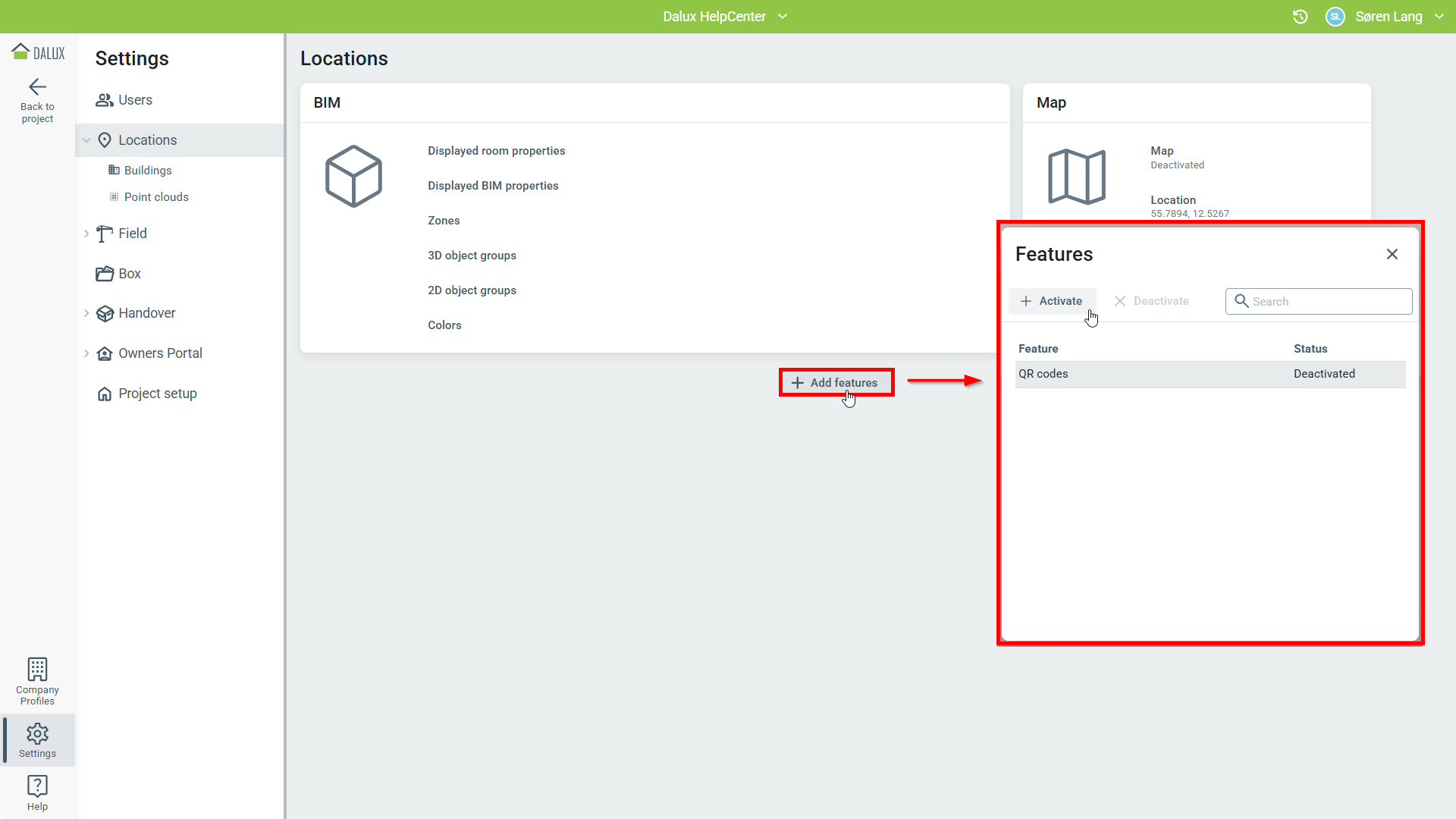

Um QR Codes für Standorte zu aktivieren, gehen Sie zu

Einstellung Standorte Funktionen hinzufügen   'QR Codes' Aktivieren.

So verwenden Sie QR Codes mit Zonen


Zonen in Dalux werden manuell erstellt und in den verschiedenen Standorten im Projekt eingezeichnet. Beim Scannen eines QR Codes, der aus einer Zone generiert wurde, öffnet Dalux Mobile automatisch die Zone und zeigt alle Registrierungen und Informationen an, die in der Zone gespeichert sind.

QR Codes können aus den erstellten Zonen an den Gebäuden im Projekt generiert werden.

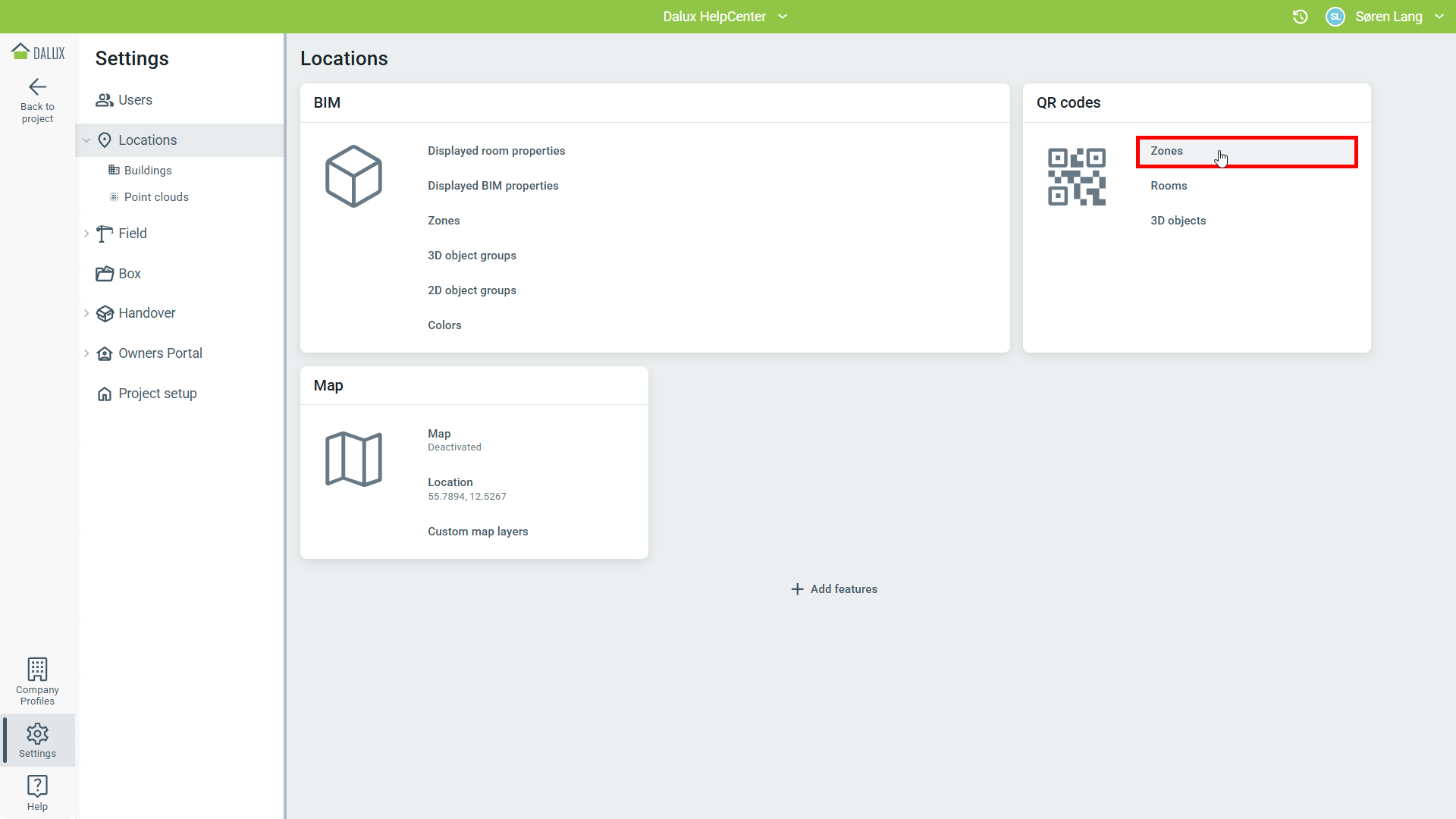

Um QR Codes aus Zonen zu erstellen, gehen Sie zu Einstellung Standorte QR Codes - 'Zonen'.

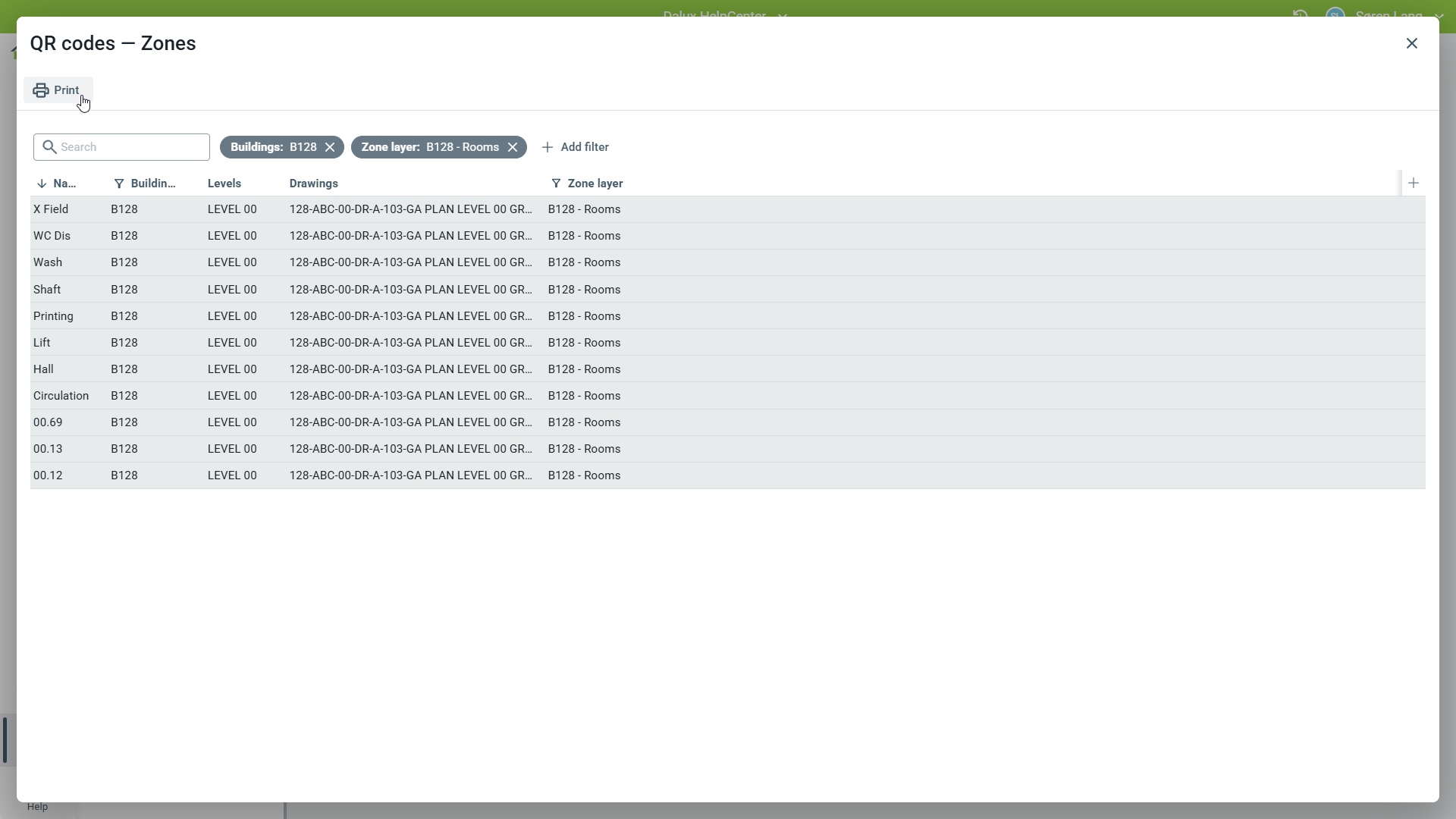

Dies öffnet ein neues Fenster, in dem alle Zonen des Projekts angezeigt werden. Filter können angewendet werden, um die genau benötigten Zonen zu finden. Eine oder mehrere Zonen können ausgewählt werden.

Um die QR Codes zu erzeugen, wählen Sie eine oder mehrere Zonen aus und klicken Sie auf Drucken.

Beachten Sie, dass Sie, wenn Sie nur QR Codes für die Zonen in Ihrem gefilterten Ergebnis drucken möchten, diese aus der Liste auswählen müssen, bevor Sie auf Drucken klicken.

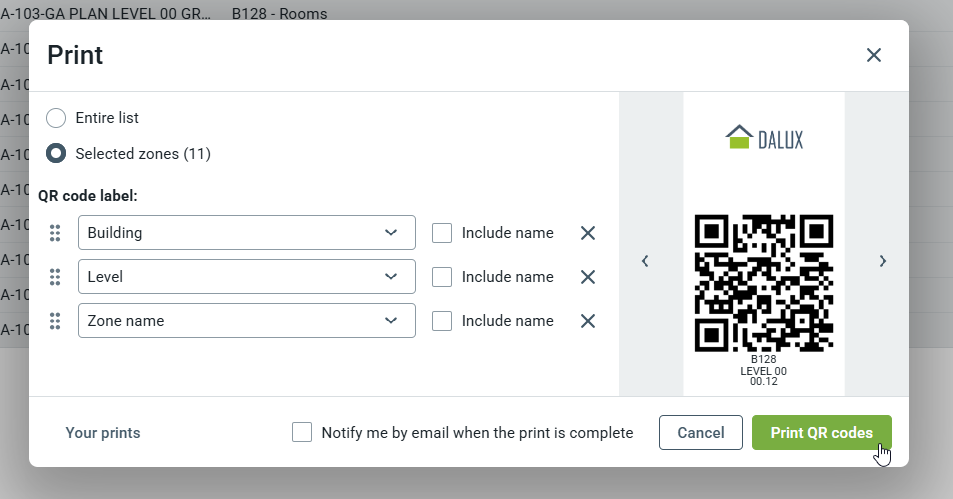

Dies öffnet ein neues Fenster, in dem der Druck angepasst und in der Vorschau angezeigt werden kann. Es ist möglich festzulegen, ob Labels für den Zonennamen, den Ebenennamen, den Gebäudenamen und benutzerdefinierte Zoneneigenschaften, die beim Erstellen der Zonen erstellt wurden, enthalten sein sollen.

Beachten Sie, dass nur drei Labels auf dem QR Code hinzugefügt werden können.

Alle Zonen des Projekts können gedruckt werden, indem 'Gesamte Liste' ausgewählt wird.

Wenn Sie mit der Anpassung der QR Codes fertig sind, klicken Sie auf 'QR Codes drucken', um ein PDF-Dokument mit den QR Codes zu erstellen.

Wie man QR Codes mit Räumen verwendet

Räume in Dalux werden automatisch aus dem BIM Modell importiert, wenn Räume im Modell verwendet werden.

QR Codes können aus den Räumen in den Gebäuden des Projekts erzeugt werden.

Beim Scannen eines aus einem Raum generierten QR Codes öffnet Dalux Mobile automatisch den Raum und zeigt alle gespeicherten Registrierungen und Informationen im Raum an.

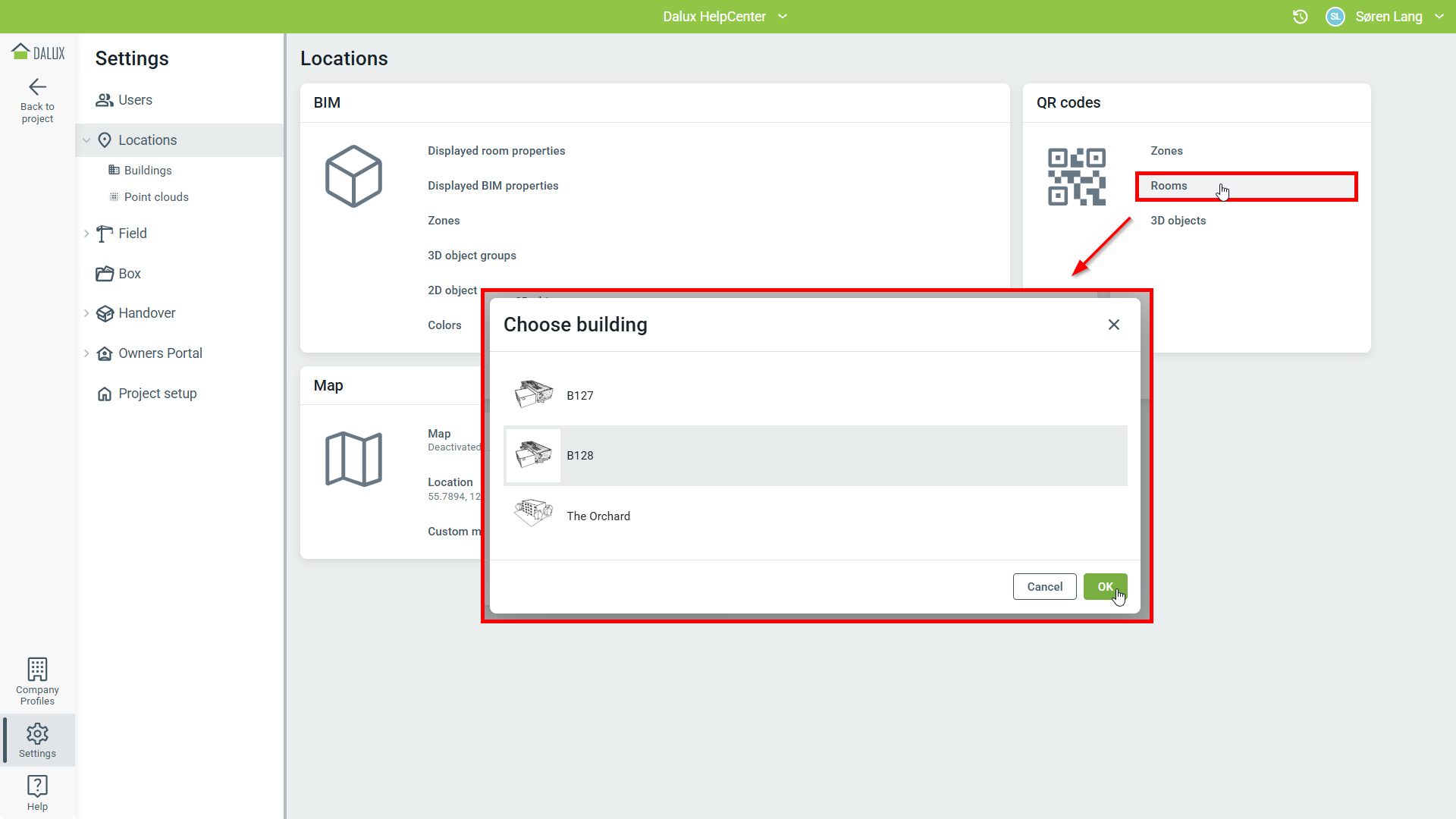

Um QR Codes aus Räumen zu erstellen, gehen Sie zu Einstellung Standorte QR Codes - 'Räume'.

Wenn es auf dem Projekt mehr als ein Gebäude gibt, wählen Sie das Gebäude aus, für das Sie QR Codes erstellen möchten.

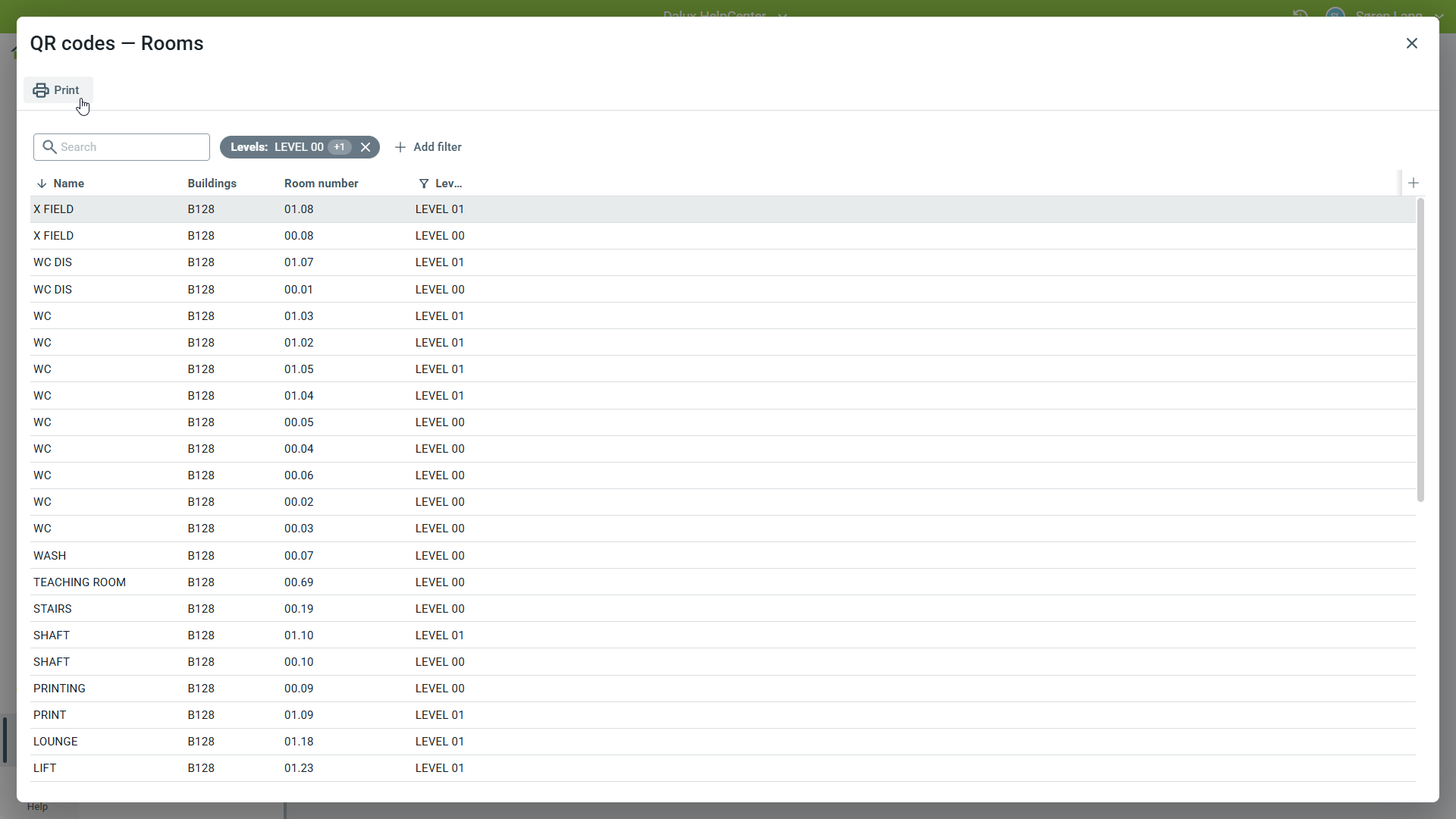

Dies öffnet ein neues Fenster, in dem alle Räume des Gebäudes angezeigt werden. Filter können angewendet werden, um die genauen benötigten Räume zu finden. Ein oder mehrere Räume können ausgewählt werden.

Um die QR Codes zu erzeugen, wählen Sie einen oder mehrere Räume aus und klicken Sie auf Drucken.

Beachten Sie, dass Sie, wenn Sie nur QR Codes für die Räume in Ihrem gefilterten Ergebnis drucken möchten, diese aus der Liste auswählen müssen, bevor Sie auf Drucken klicken.

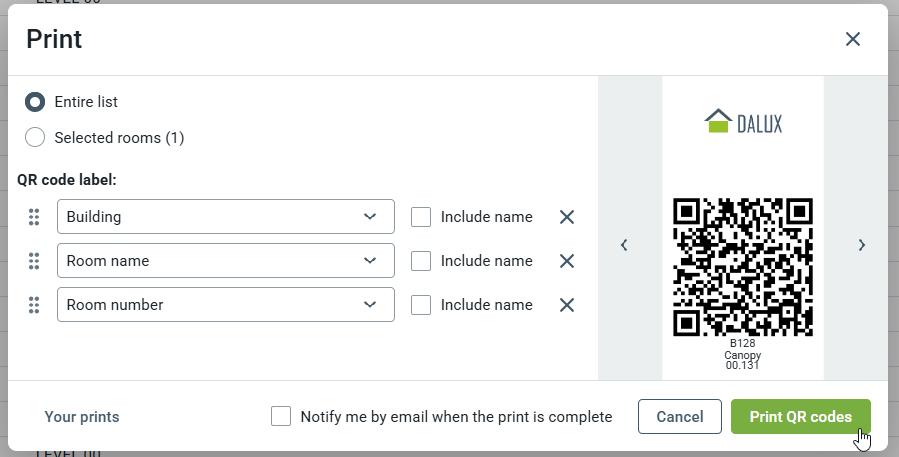

Dies öffnet ein neues Fenster, in dem der Druck angepasst und in der Vorschau angezeigt werden kann. Es ist möglich festzulegen, ob Labels für Raumnummer, Raumname und Gebäudename enthalten sein sollen.

Bitte beachten Sie, dass nur drei Labels zum QR-Code hinzugefügt werden können.

Alle Räume des Projekts können gedruckt werden, indem Sie 'Gesamte Liste' auswählen.

Wenn Sie mit der Anpassung der QR Codes fertig sind, klicken Sie auf 'QR Codes drucken', um ein PDF-Dokument mit den QR Codes zu erstellen.

Wie man QR Codes mit 3D-Objekten verwendet

QR Codes können auch von 3D-Objekten im Projekt generiert werden. Dazu müssen zuerst 3D-Objektgruppen eingerichtet werden. QR Codes können dann für jedes 3D-Objekt in der 3D-Objektgruppe generiert werden.

Hinweis: Sie können keine QR Codes für 2D-Objekte generieren.

Beim Scannen eines QR-Codes, das aus einem 3D-Objekt generiert wurde, öffnet Dalux Mobile automatisch das 3D-Modell und lokalisiert das 3D-Objekt.

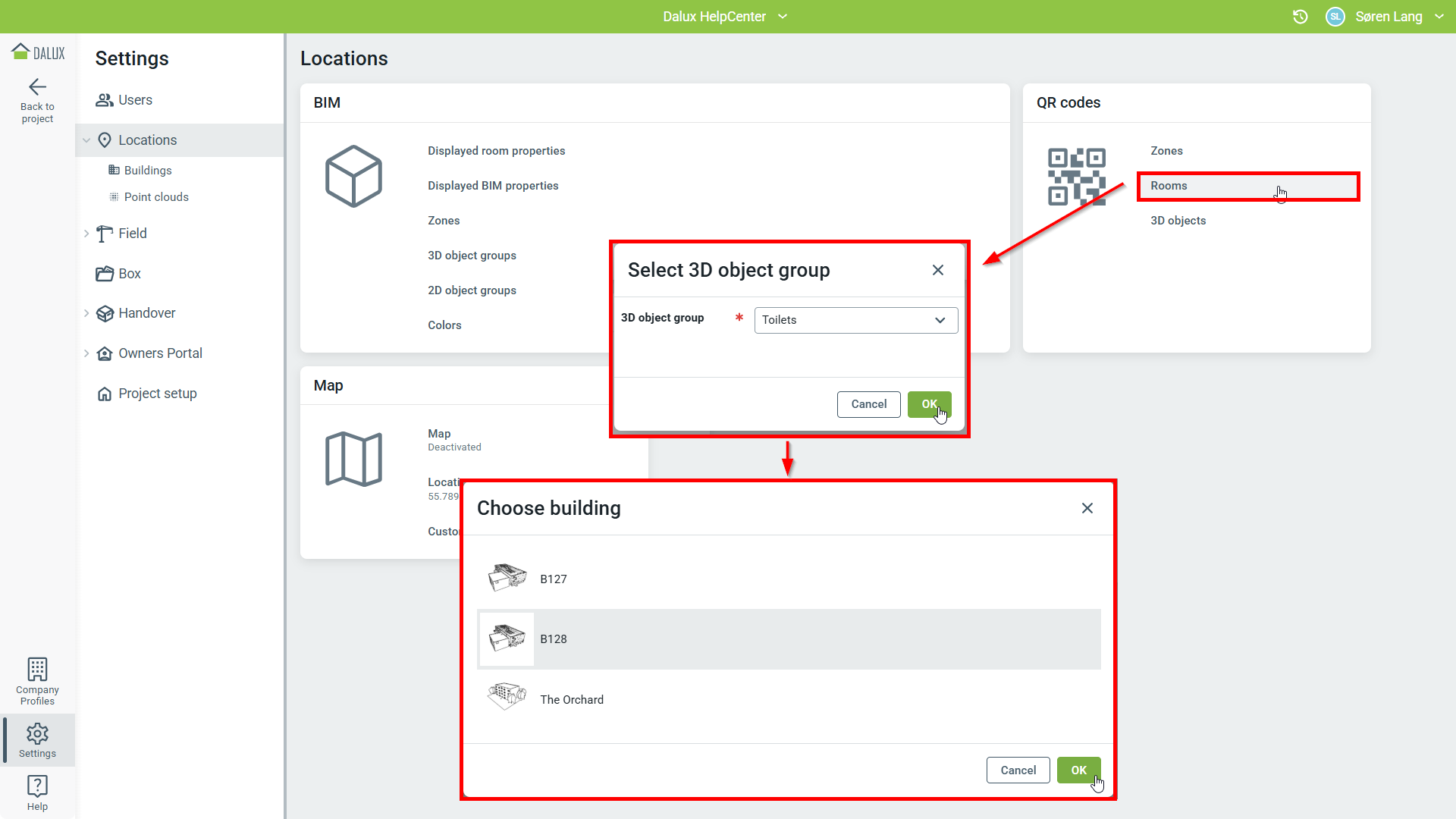

Um QR Codes aus 3D-Objekten zu erstellen, gehen Sie zu Einstellung Standorte QR Codes - '3D-Objekte'.

Wählen Sie zuerst die 3D-Objektgruppe aus, und wenn es mehr als ein Gebäude im Projekt gibt, wählen Sie das Gebäude aus, für das Sie QR Codes generieren möchten.

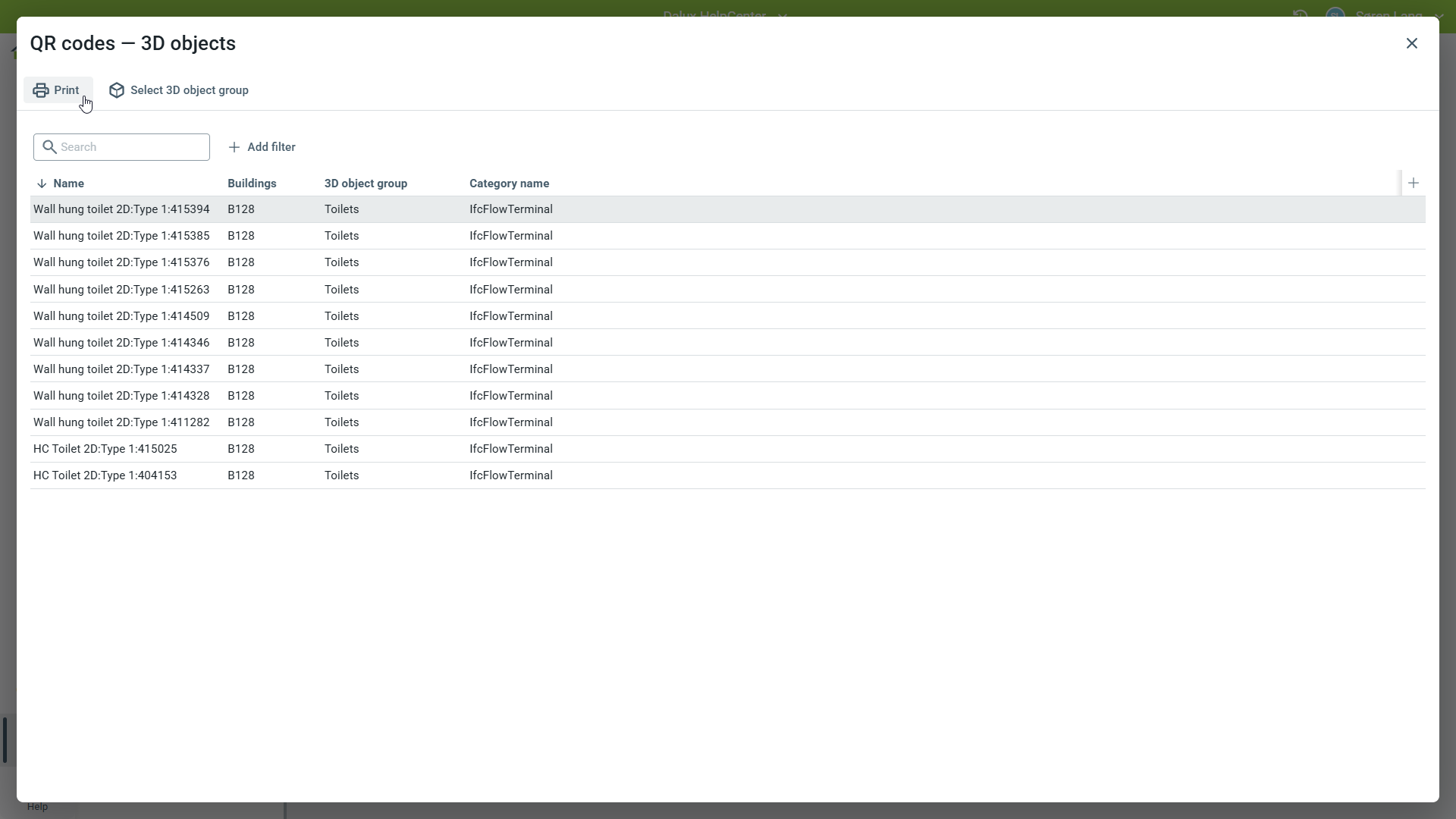

Dies öffnet ein neues Fenster, in dem alle 3D-Objekte innerhalb der 3D-Objektgruppe im Gebäude angezeigt werden. Es können Filter angewendet werden, um die benötigten 3D-Objekte zu finden. Ein oder mehrere 3D-Objekte können ausgewählt werden.

Um die QR Codes zu generieren, wählen Sie ein oder mehrere 3D-Objekte aus und klicken Sie auf Drucken.

Beachten Sie, dass Sie, wenn Sie nur QR Codes für die 3D-Objekte in Ihrem gefilterten Ergebnis drucken möchten, sie aus der Liste auswählen müssen, bevor Sie auf Drucken klicken.

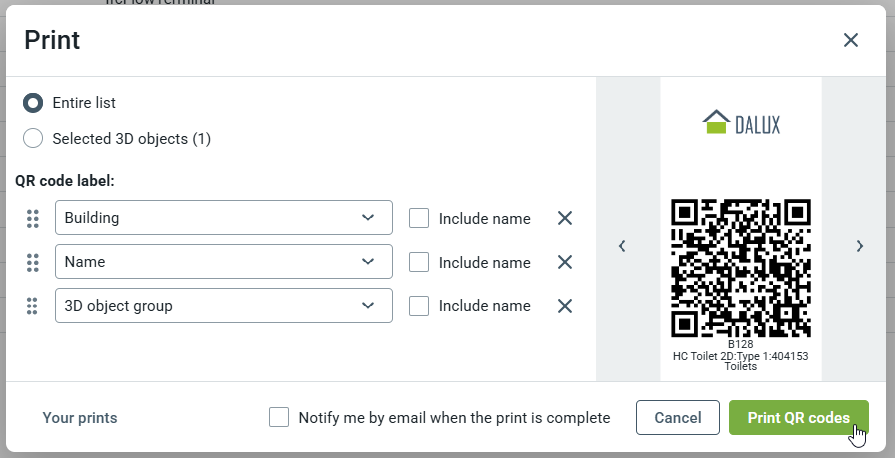

Dies öffnet ein neues Fenster, in dem der Druck angepasst und in der Vorschau angezeigt werden kann. Es ist möglich festzulegen, ob Labels für den Gebäudenamen und verschiedene BIM-Eigenschaften des Objekts enthalten sein sollen.

Bitte beachten Sie, dass nur drei Labels zum QR-Code hinzugefügt werden können.

Wenn Sie mit der Anpassung der QR Codes fertig sind, klicken Sie auf 'QR Codes drucken', um ein PDF-Dokument mit den QR Codes zu erstellen.

Wie man QR Codes in der Dalux Mobile App scannt

Neuere QR Codes haben ein Dalux-Logo in der Mitte. Diese können mit Ihrer Kamera-App gescannt werden.

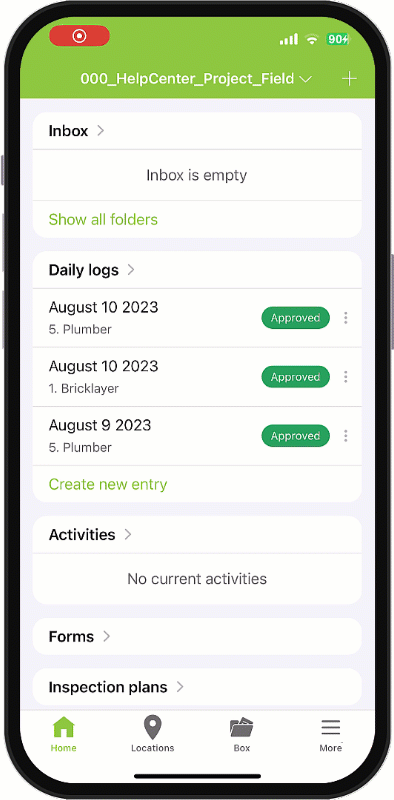

Um ältere QR Codes mit Dalux Mobile zu scannen, gehen Sie zum Mehr-Menü unten rechts auf dem Bildschirm.

Drücken Sie dann QR-Code scannen. Dies wird den QR-Code-Scanner öffnen. Wenn Dalux einen Dalux QR Code erkennt, wird dieser automatisch geöffnet.

Egal, ob der QR Code aus Zonen, Räumen oder 3D-Objekten besteht, alle werden über dieses Menü gescannt.
