Revisionen von Dokumenten und Zeichnungen sind im Bauwesen üblich. Dieser Artikel beschreibt, wie Sie zwei Versionen desselben PDF-Dokuments, Zeichnung oder Modells direkt in Dalux vergleichen können.
Vergleichen Sie zwei Versionen eines PDF-Dokuments
Wenn Sie mehrere Versionen eines PDF-Dokuments in der Box haben, können Sie diese Dateien direkt in Dalux vergleichen, um Änderungen zu erkennen.

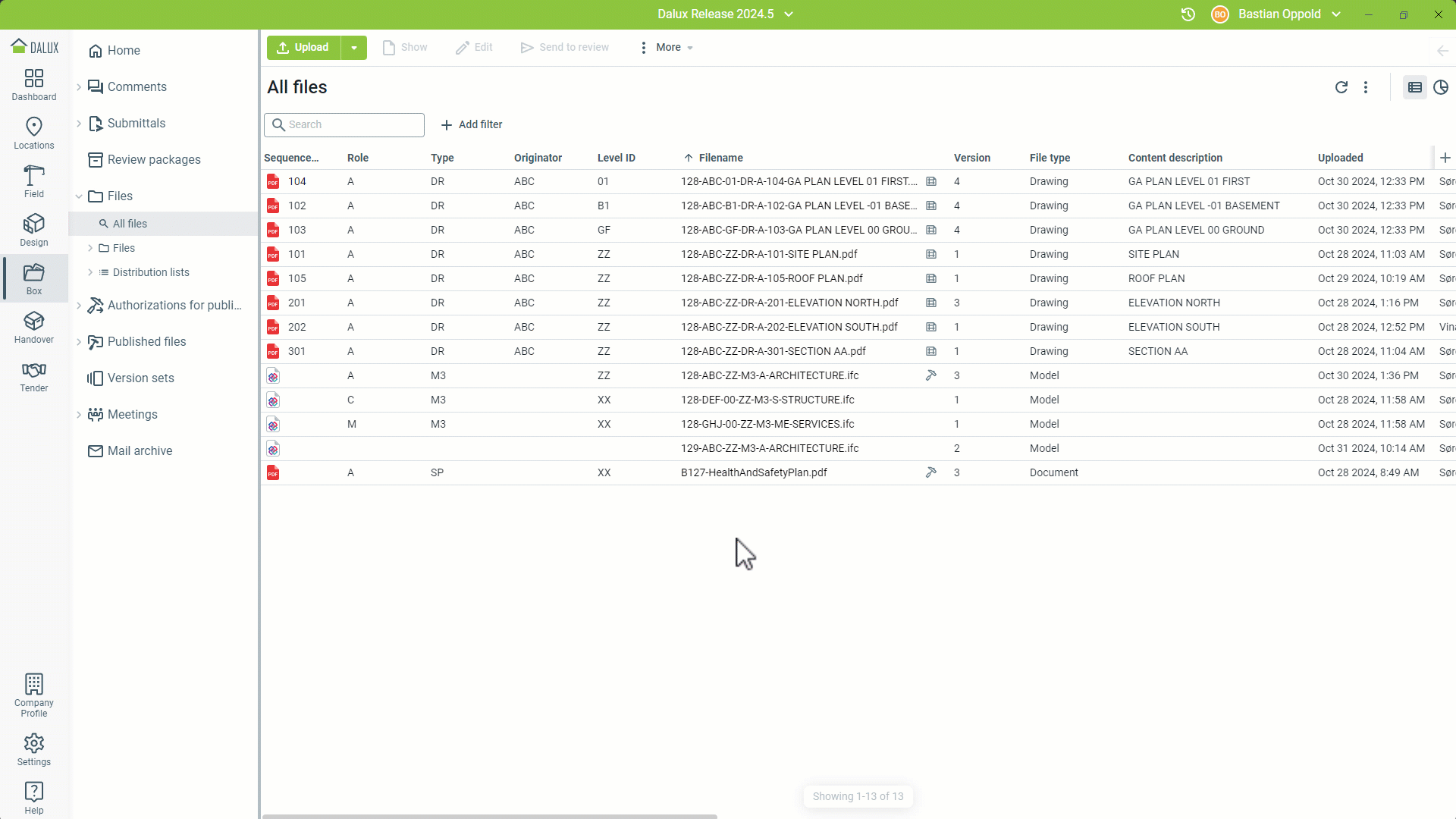

Öffnen Sie ein beliebiges Dokument in Box, das diese Kriterien erfüllt, und klicken Sie auf Versionen vergleichen. Damit wird die aktuelle und die vorherige Version dieses Dokuments geöffnet.
Sie können die Versionen, die Sie vergleichen möchten, ändern, indem Sie auf den Auswahlbereich oben in den Dokumenten klicken.
Das Scrollen durch ein mehrseitiges Dokument oder das Hineinzoomen in das Dokument erfolgt gleichzeitig für beide Versionen, sodass Sie immer die richtigen Informationen vergleichen können.
Wenn Sie verschiedene Teile in den Versionen vergleichen möchten, schalten Sie das Schloss unten um, um die beiden Versionen zu entkoppeln. Sie können dann unabhängig durch die Versionen navigieren. Schalten Sie das Schloss erneut um, um die Versionen wieder zu synchronisieren.
Vergleichen Sie zwei Versionen einer Zeichnung
Wenn das Projekt Dalux Box Pro hat, ist es möglich, zwei Versionen derselben Zeichnung direkt in Dalux zu vergleichen. Um dies zu tun, öffnen Sie eine Zeichnung mit mehr als einer hochgeladenen Version.

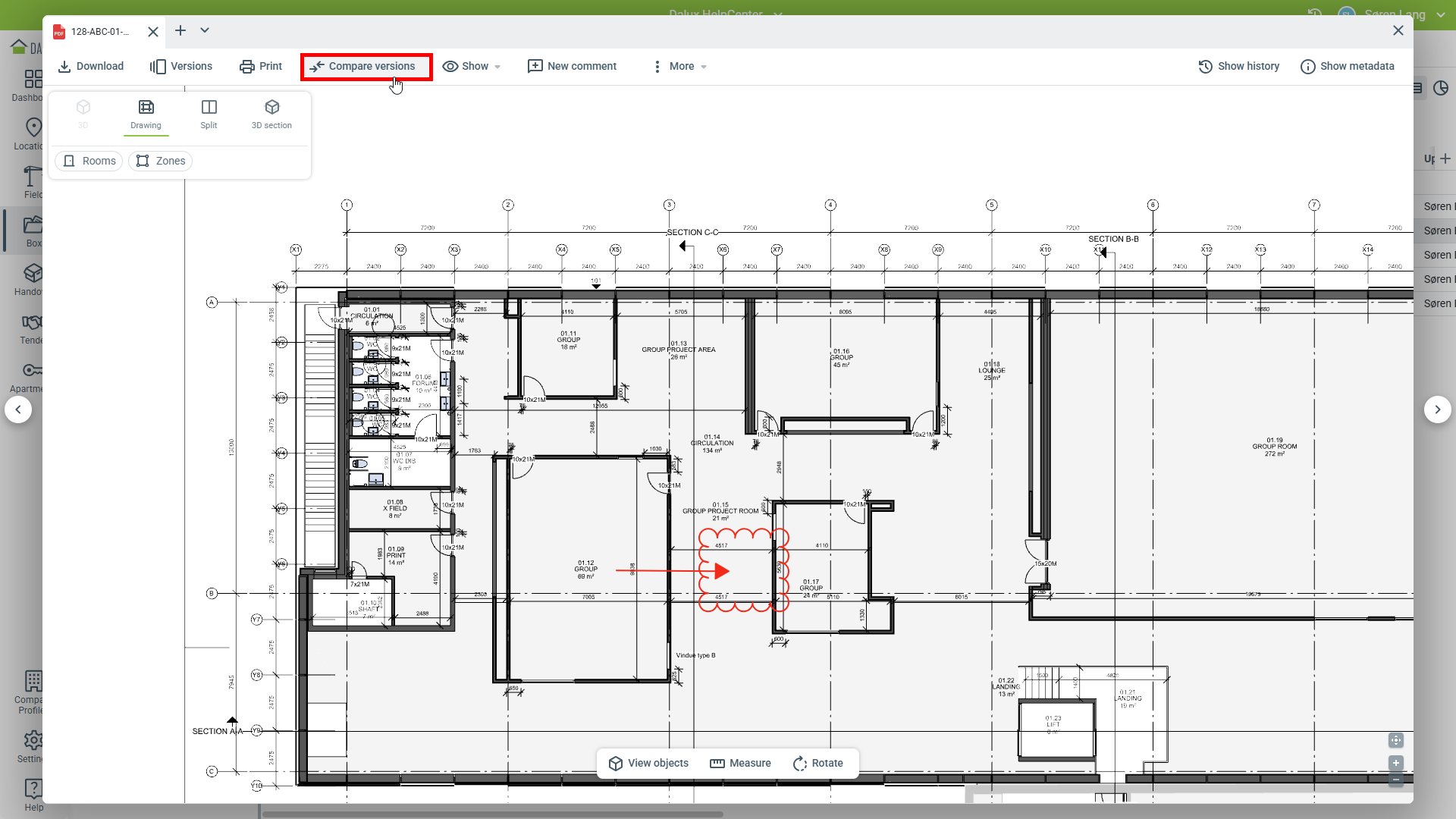

Klicken Sie dann auf Versionen vergleichen.

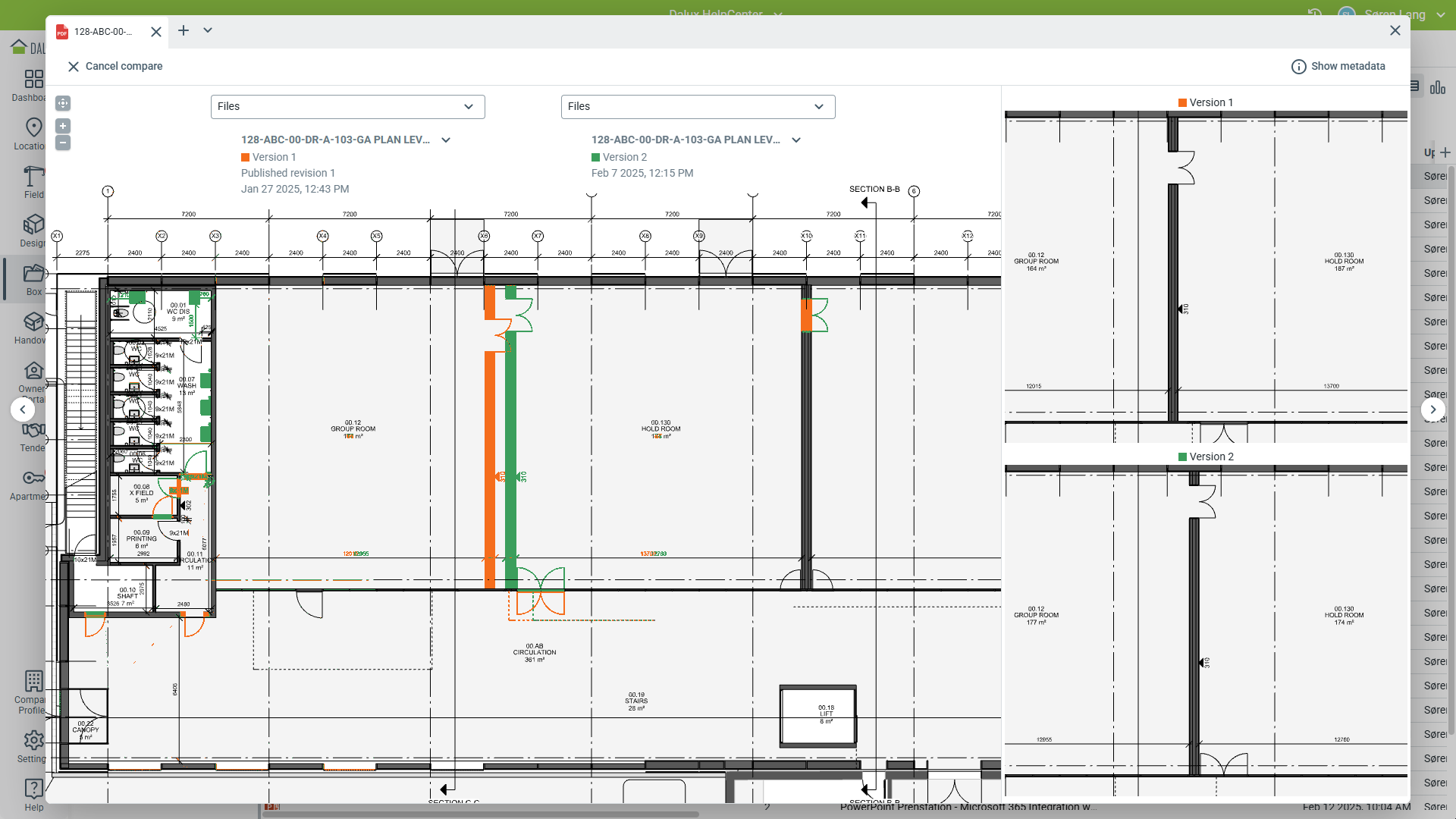

Dalux wird standardmäßig die beiden neuesten Versionen öffnen und sie vergleichen. Die neueste Version ist grün, und die vorherige ist orange.
Ändern Sie die Version, indem Sie auf die Dropdown-Schaltfläche neben jeder Version klicken.
Die Änderungen zwischen den Versionen können dann leicht anhand der orangenen oder grünen Linien nachvollzogen werden. Die Farben repräsentieren die ausgewählten Versionen der Zeichnung. Wenn es keine Änderungen zwischen den Versionen gibt, ändert sich die Farbe nicht.
Zeichnungen ausrichten
Wenn die Zeichnungen nicht ausgerichtet sind, liegt das normalerweise daran, dass sie mit unterschiedlichen PDF-Einstellungen erstellt wurden.
Sie können sie manuell ausrichten, die Ausrichtung wird nicht auf der Zeichnung gespeichert und muss beim nächsten Vergleich der Zeichnungen erneut ausgerichtet werden.

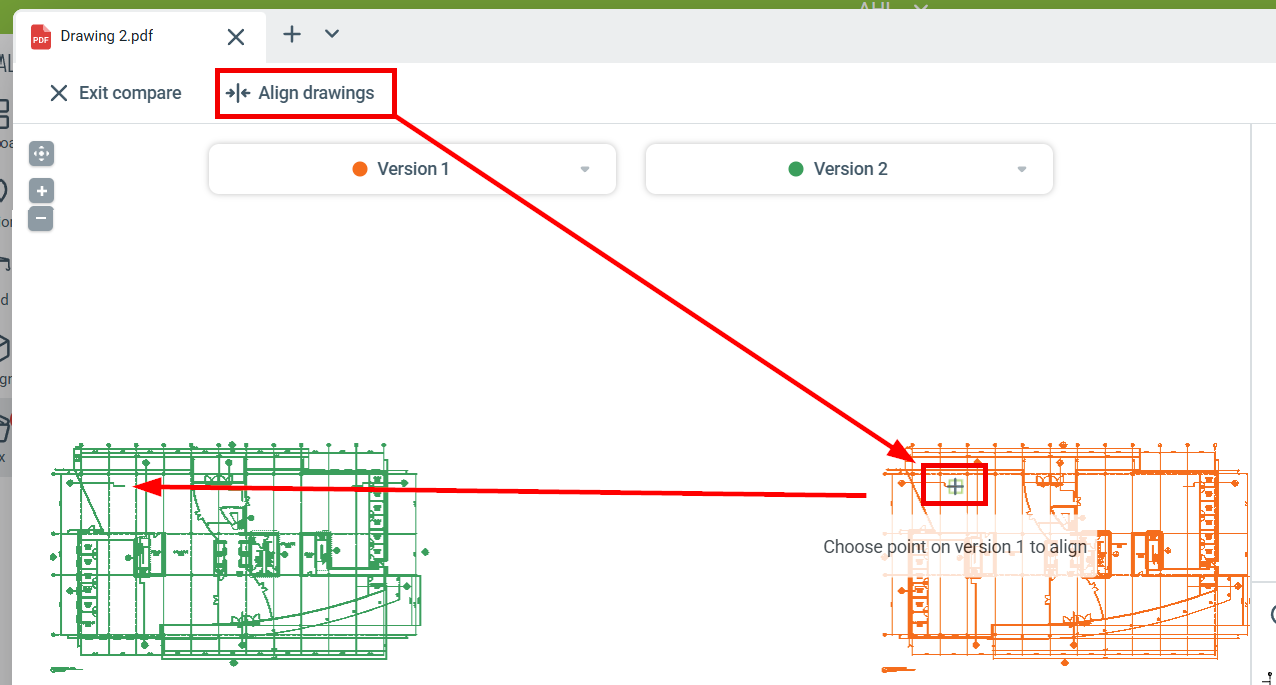

Klicken Sie auf Zeichnungen ausrichten
„Wählen Sie einen Punkt in der früheren Version“
„Wählen Sie denselben Punkt in der neueren Version“
Vergleichen Sie Modellversionen in der Dalux Desktop-App
Technische Informationen
Um Ihre 3D-Modelle zu vergleichen, müssen Sie die Dalux Desktop-Anwendung auf Ihrem Computer verwenden. Das Vergleichen von Modellen ist im Web-Client nicht verfügbar. Sie können hier mehr darüber lesen, wie Sie die Anwendung herunterladen: Herunterladen der Dalux-Desktop-App
Mehr erfahren
Wenn Sie mehr über den Vergleich von Modellen in Design erfahren möchten, lesen Sie diesen Artikel: Wie man Design verwendet.
Entweder finden Sie das Gebäude in
Einstellung
Standorte
Gebäude oder finden Sie die Gebäude-Dateien in
Box.
Sie können Modelle nur mit zwei oder mehr Versionen vergleichen.

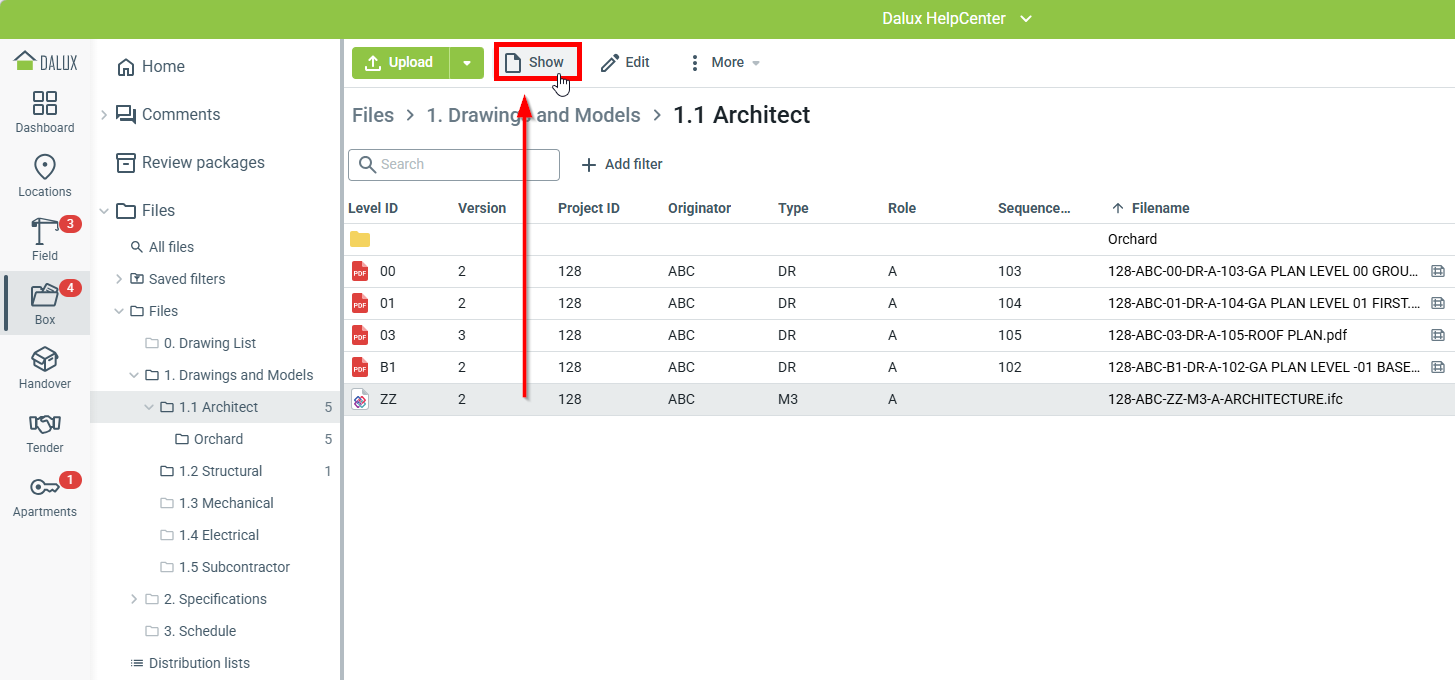

Wählen Sie das Modell aus, das Sie vergleichen möchten, und klicken Sie dann auf Anzeigen.
Dies öffnet das Modell, und Sie können dann auf Versionen vergleichen klicken.

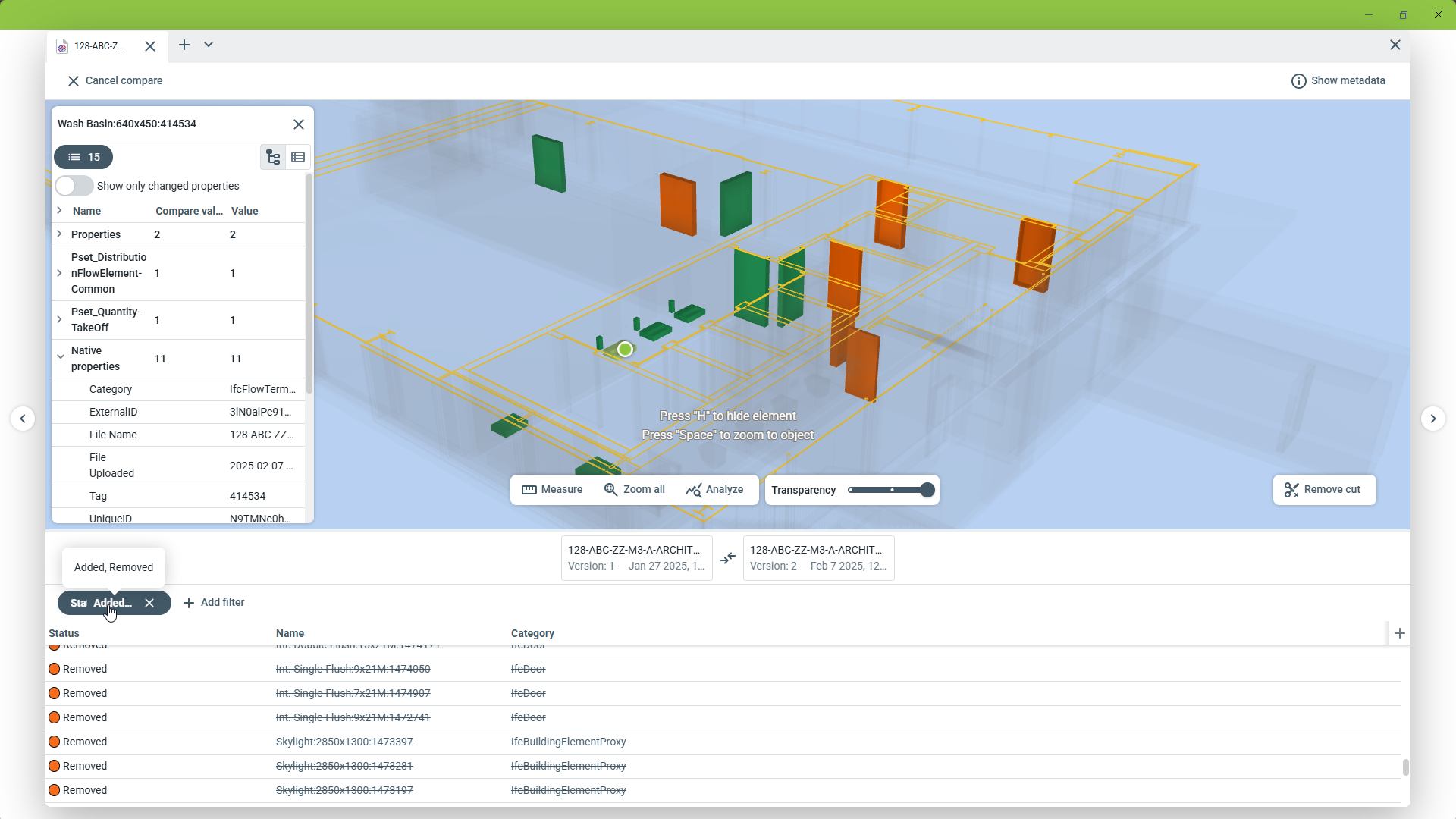

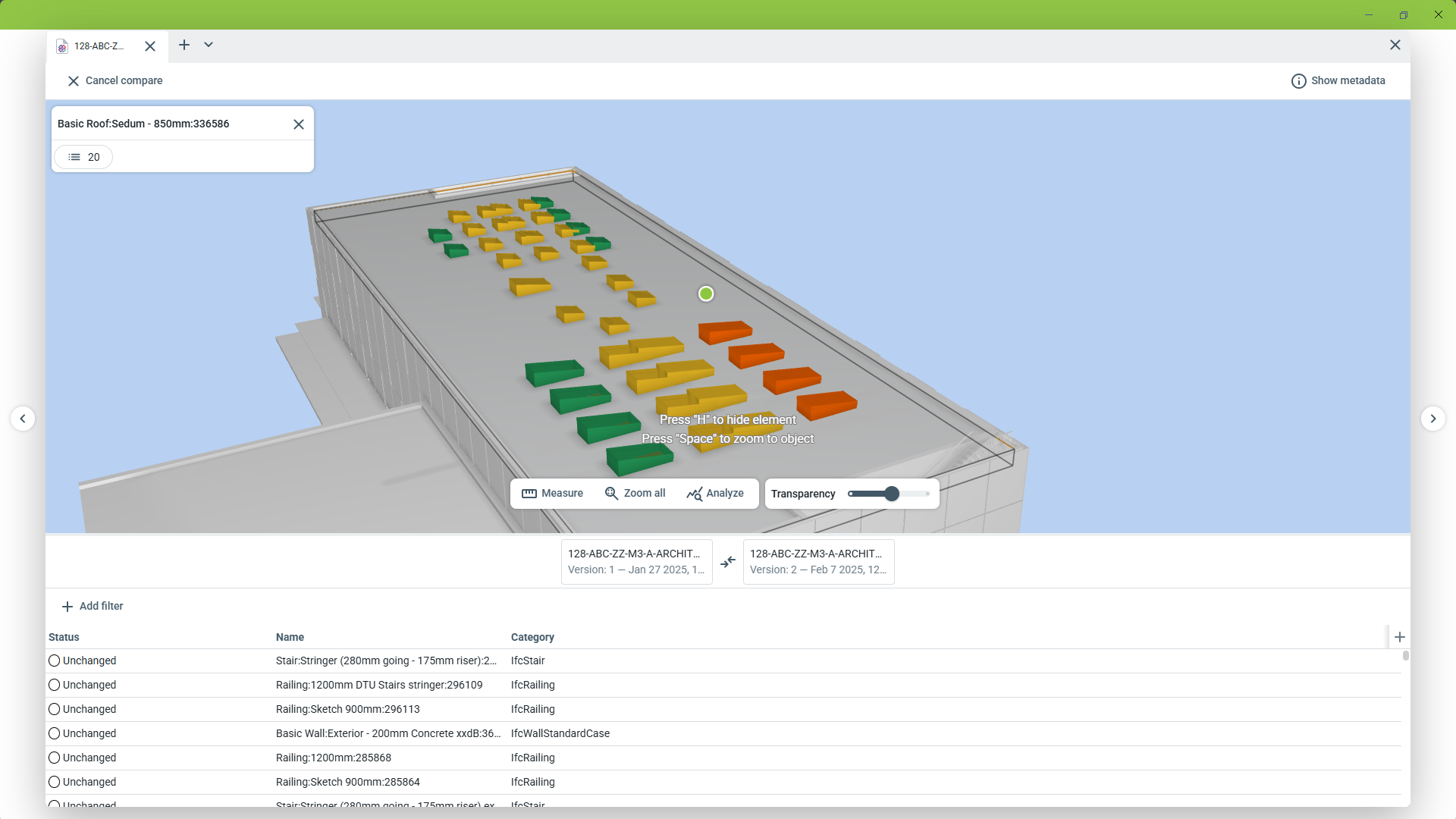

Jetzt können Sie die verschiedenen Versionen der Modelle vergleichen. Am unteren Rand des Fensters können Sie ändern, welche Versionen Sie vergleichen möchten.
Sie können die Listenansicht unten verwenden, um Filter zu erstellen, oder auf Objekte klicken, um zu sehen, welche Eigenschaften sich geändert haben.
