Modelvalideringsværktøjet gør det muligt for brugere at fastsætte krav til kollisioner og frirum mellem objekter i deres bygningsmodeller uden at skulle vente på feedback fra en anden part. Brugere med adgang kan selvvurdere modeller ved hjælp af funktionen.
Værktøjet gør det muligt at analysere, om objekter overholder projektets krav til kollisioner og frirum ved at anvende det på modellen i Dalux, og giver øjeblikkeligt brugerne den information, de har brug for, til enten:
- Foretag de nødvendige ændringer i modelleringssoftwaren
- Samarbejde med andre projektdeltagere, ved at kommentere på objekter, der ikke overholder kravene
- Beslut at ignorere kollision/frirum-problemet, hvis det ikke er relevant
Teknisk information
Resultater af modelvalidering kan ses i browseren, når 'Automatisering' er slået til af en projektadministrator.
Aktive tjek kræver Dalux desktop-app.
Hvordan man bruger modelvalidering til tjek
For at bruge funktionen, gå til Design
Vælg bygning
Vælg filområde
Modelvalidering.
Du kan udføre tjek, der er oprettet af din projektadministrator, gruppeadministrator eller dig selv.
For at lære, hvordan du opsætter tjek for dig selv, læs denne artikel: Sådan opsættes Modelvalidering

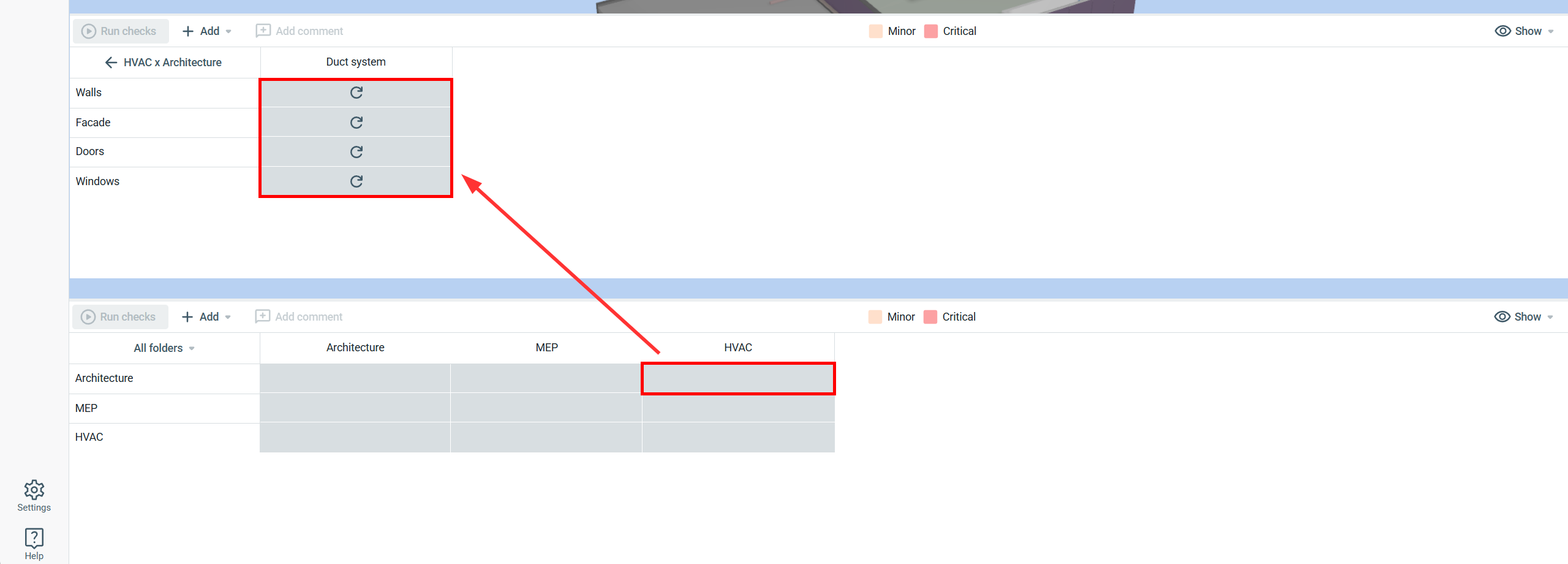

Du kan hurtigt udføre alle tilgængelige tjek ved at klikke på Kør tjek. For at køre specifikke tjek, skal du klikke på cellen i valideringsmatricen og derefter vælge cellen for de specifikke objektgrupper.
Bemærk
Hvis tjek er oprettet af din projektadministrator, kan de køre automatisk for den valgte bygning, når nye modelfiler tilknyttes til bygningen, eller når eksisterende modelfiler opdateres.
Dette giver et overblik over alle kollisioner og frirum, grupperet efter konfliktende elementer, og sorteret efter dem med flest konflikter.
Klik enten på posten i listen eller på et element i visningen for at se de specifikke 3D-objekter, der overtræder reglerne.
Når du vælger et objekt, får du vist en liste over alle de enkelte objekter, der har problemer med det valgte objekt. På denne måde kan du vælge de enkelte objekter for kun at se den kollision/problem og evaluere det ved at kommentere på det eller ignorere det, hvis tjekket ikke er relevant for dig.
Herfra kan du bruge resultaterne til at oprette kommentarer til andre projekterende, eller du kan opdatere din egen model for at løse eventuelle problemer.
Tips og tricks
Tryk på "C" for at oprette et boks-snit omkring det valgte problem, så du kan fokusere på specifikke detaljer. Brug 'Gennemsigtighed'-slideren for at se objekter, der er filtreret fra, for yderligere kontekst.

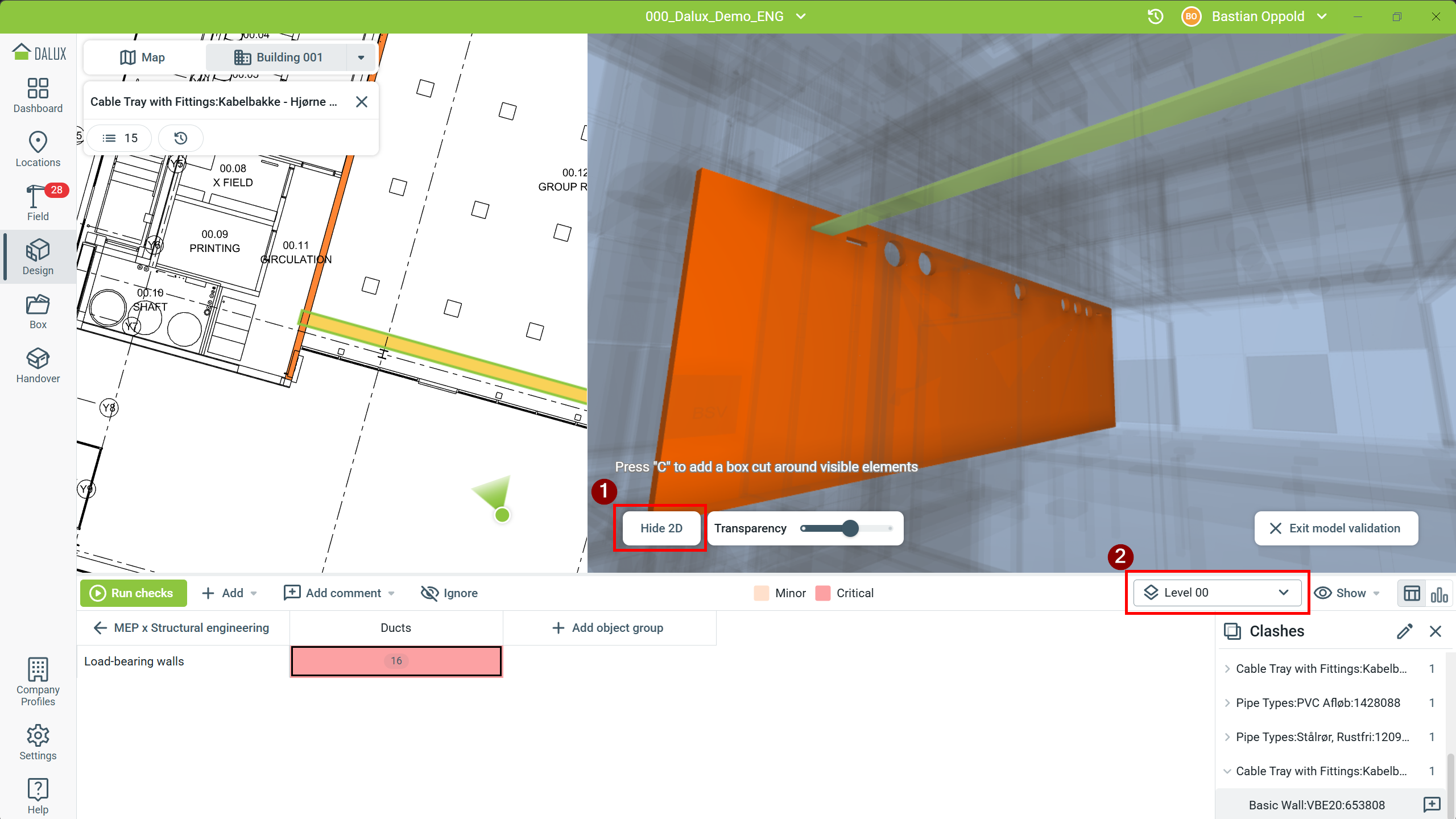

Åbn kollisionen fra splitvisningen, eller klik på 'Vis 2D/Skjul 2D' (1) for at gå til splitvisningen bagefter. Vælg kollisioner eller frirum fra listen, eller klik på 3D-elementet for at vise de kolliderende elementer på tegningen. Etagevælgeren (2) lader dig skifte mellem etager.
Opret kommentarer
For at samarbejde med andre kan du kommentere på problemer både pr. objekt og pr. enkelt problem. Kommentarer til et objekt omfatter alle relaterede emner i én kommentar.
Kommentarerne vil bruge kommentartyperne og kommunikationskanalerne, som allerede er opsat i projektet.

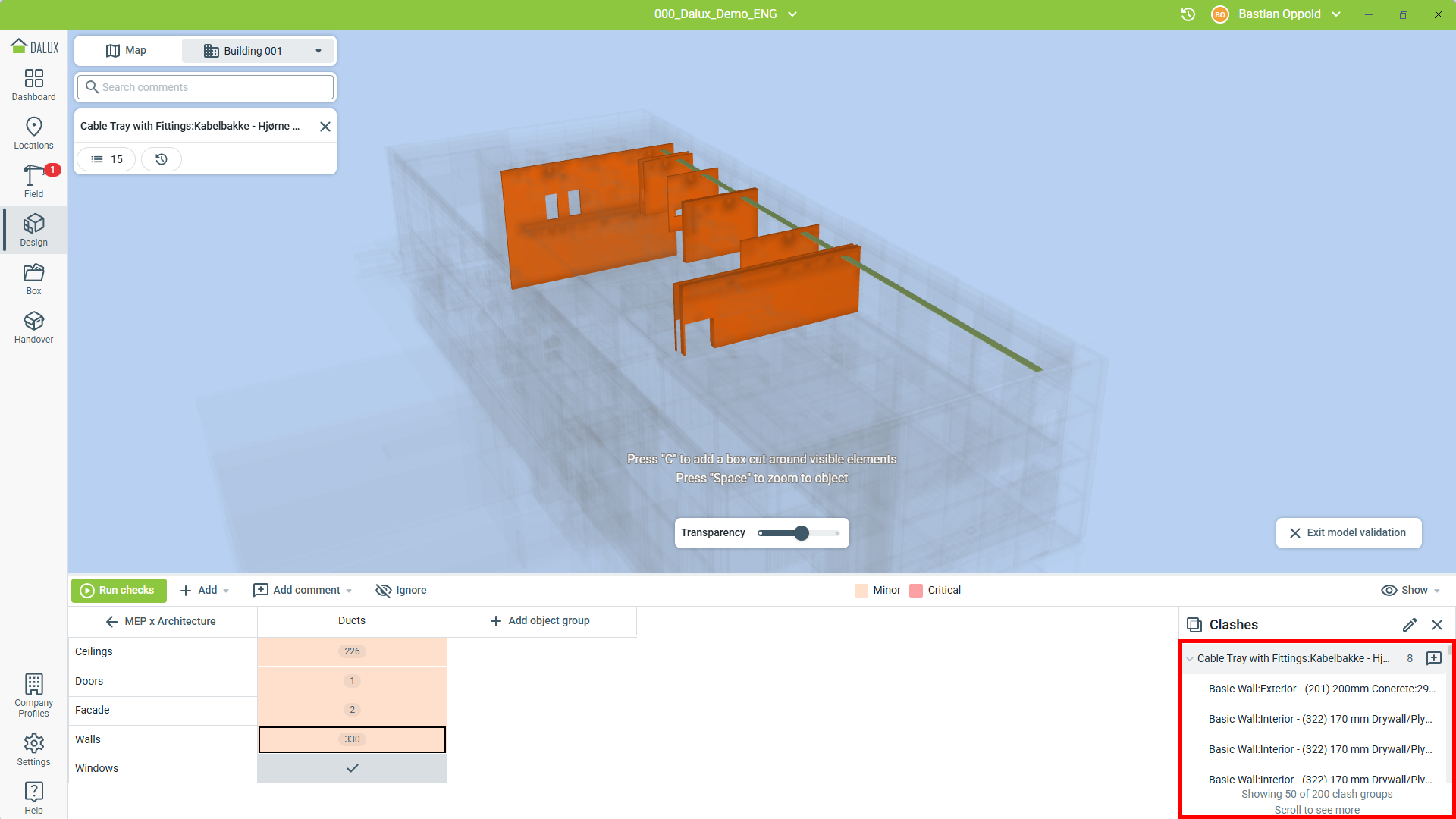

I dette eksempel kolliderer en kanal med flere vægge. Du kan enten ændre dit eget design for at løse denne konflikt, eller du kan oprette en kommentar for at koordinere de nødvendige ændringer med andre projekterende.

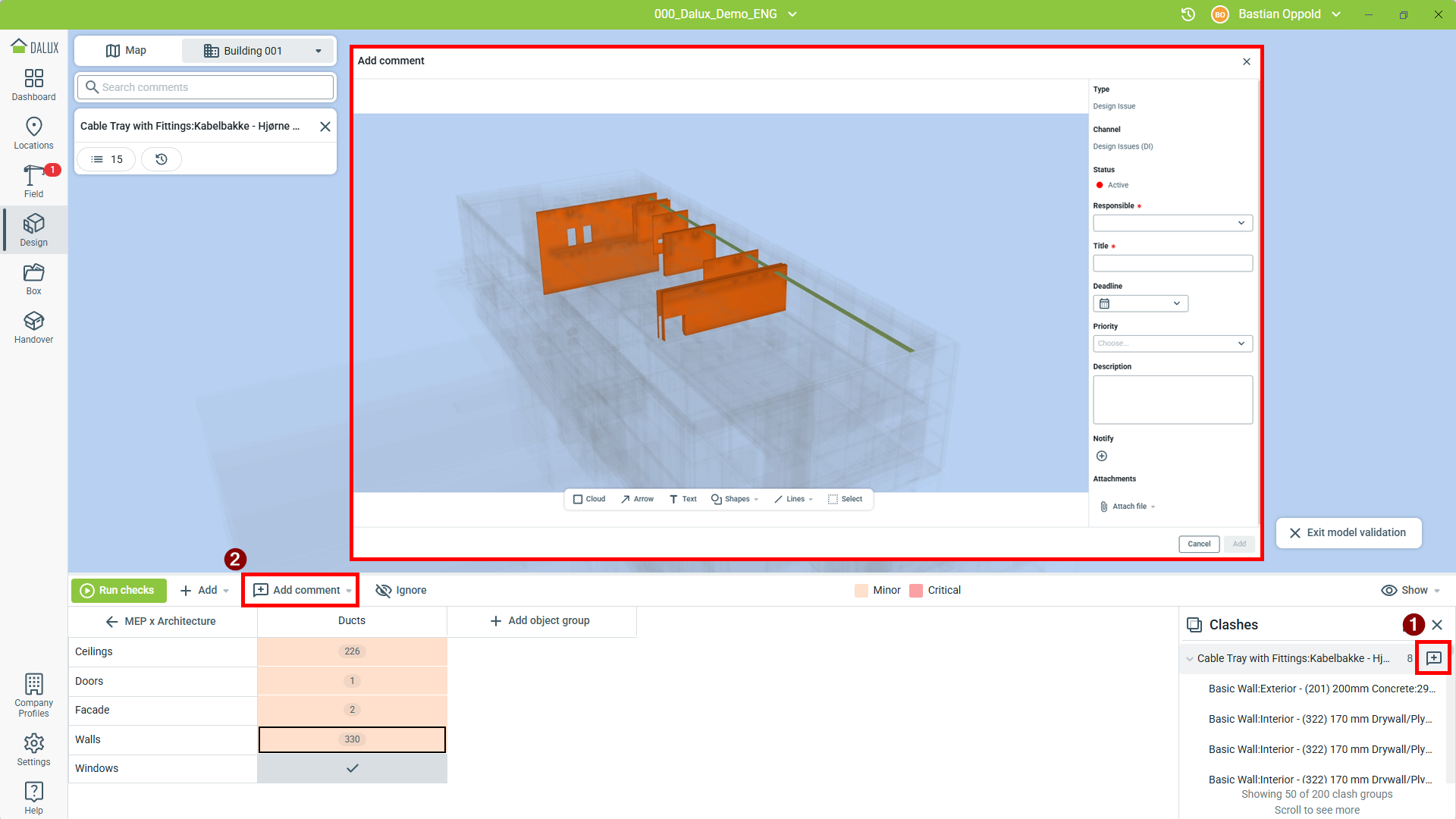

For at kommentere på et problem skal du vælge objektet/gruppen eller det enkelte problem og klikke enten på ved siden af problemet (1) eller på
Tilføj kommentar i værktøjslinjen (2):
Vælg derefter den passende type og kanal for kommentaren og udfyld oplysningerne for kommentaren.
Læs mere
Hvis du vil lære mere om at bruge Kommentarer, kan du læse denne artikel: Sådan bruges Kommentarer.
Ignorer
Hvis et problem hverken er relevant for dig, eller du ikke har brug for at se det, kan du vælge at ignorere det.
'Ignoreringer' er personlige, så andre projektdeltagere stadig vil kunne se problemet, og det vil ikke blive markeret som ignoreret for dem.

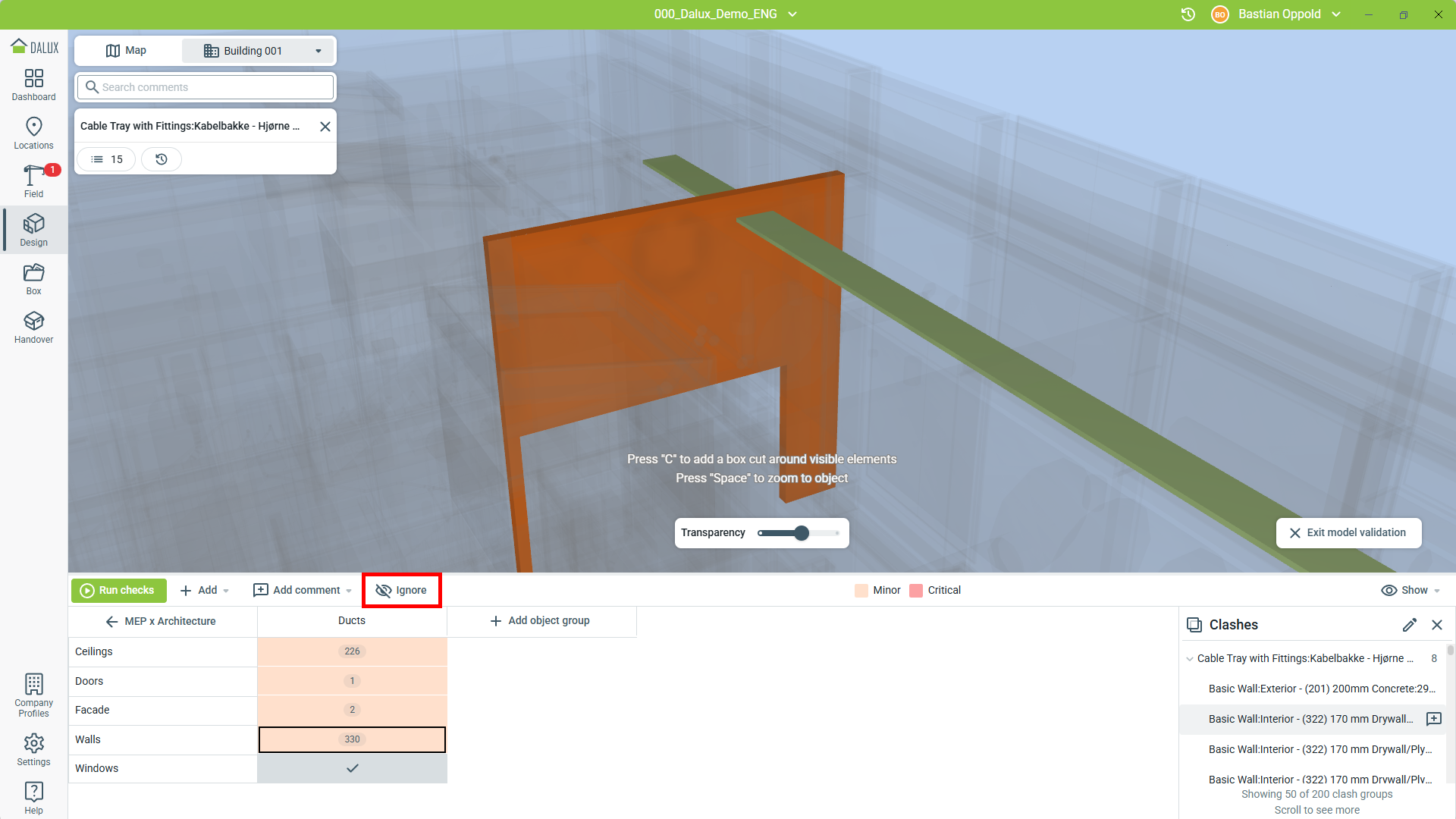

For at ignorere et problem skal du vælge problemet og derefter klikke Ignorer:

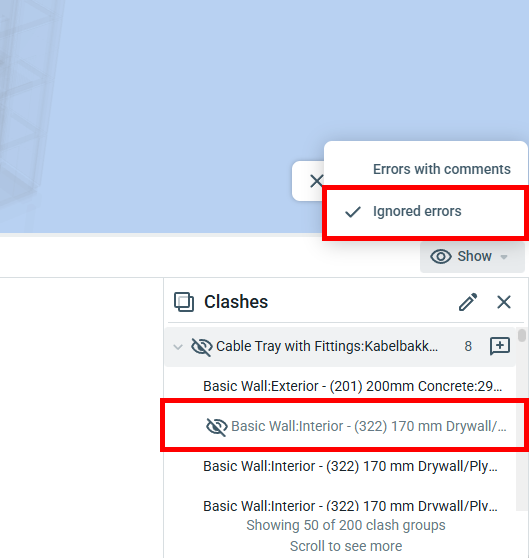

Denne kollision vil ikke længere blive vist i tjekket, medmindre du eksplicit vælger at vise ignorerede kollisioner. Gør dette ved at vælge 'Ignorerede fejl' i Vis-menuen:
Fortryd ignorer

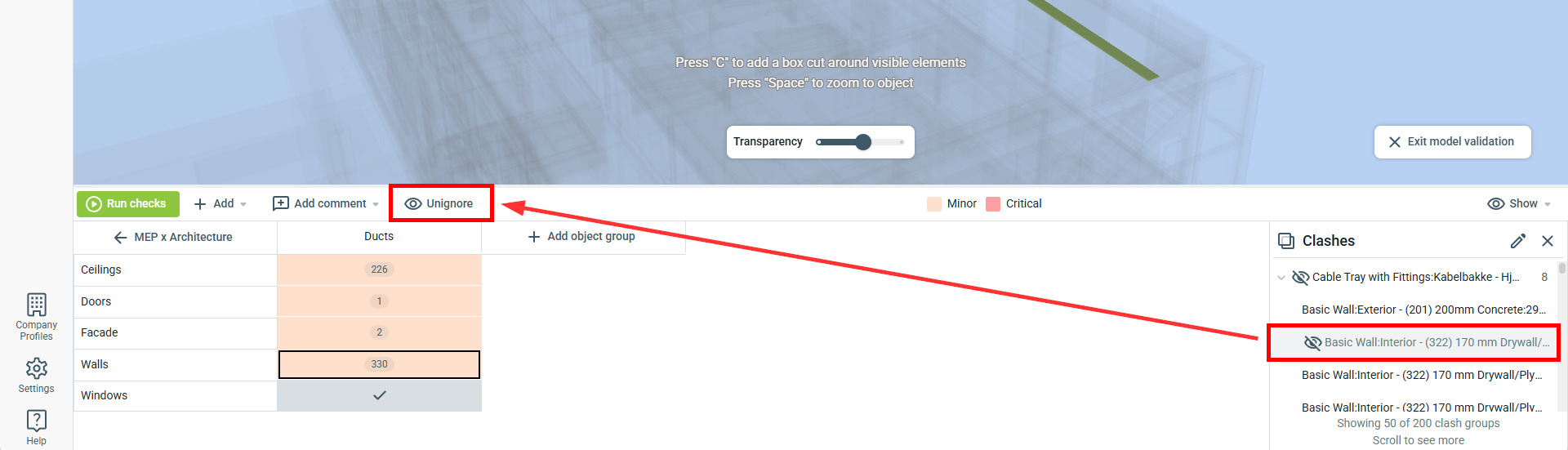

Hvis problemet bliver relevant igen og du ønsker at ophæve ignorering, vælg problemet fra listen og klik Ophæv Ignorering i værktøjslinjen.
Historik for modelvalidering

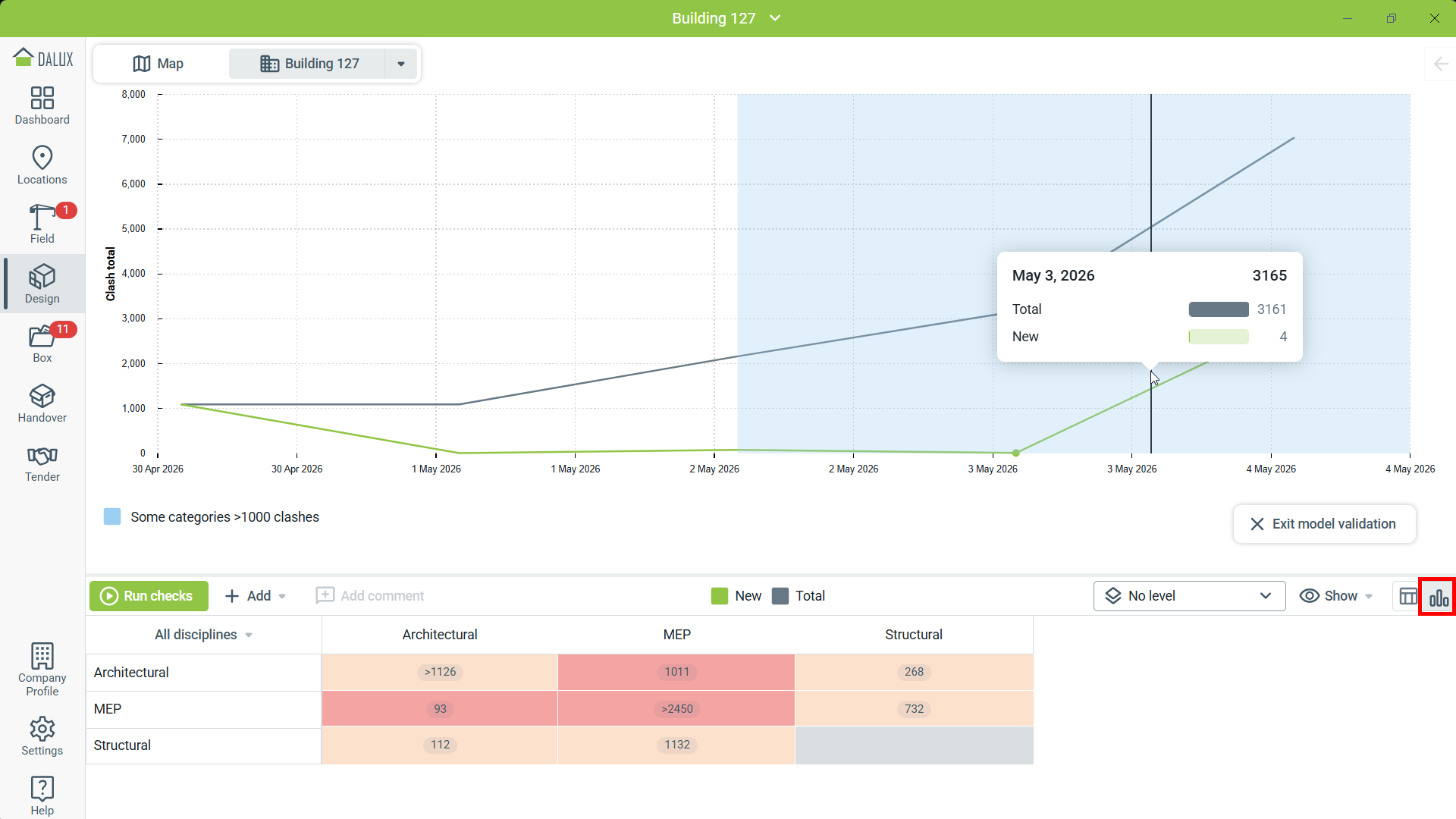

Når projekterende opdaterer deres modeller og løser problemer, kan det være svært at holde styr på statussen af koordination og uløste kollisioner. Skift til diagramvisningen for at se en historik over kollisioner. Dette omfatter det samlede antal kollisioner på en given dag samt antallet af nye og løste kollisioner gennem hele dit projektforløb.
Klik på cellen for to kolliderende fag i valideringsmatricen for at se historikken for kun de valgte fag.
