Denne artikel forklarer, hvordan hyperlinks oprettes, og hvordan de kan bruges til hurtigt at åbne relaterede tegninger og dokumenter, som er henvist til med et nummer.
Sådan bruger du hyperlinks

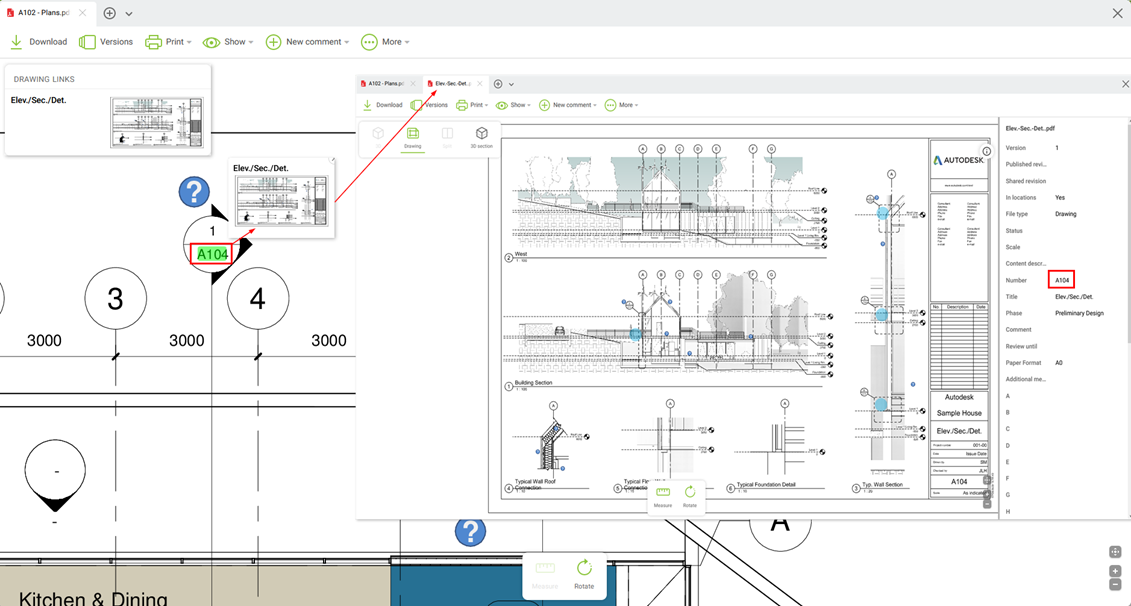

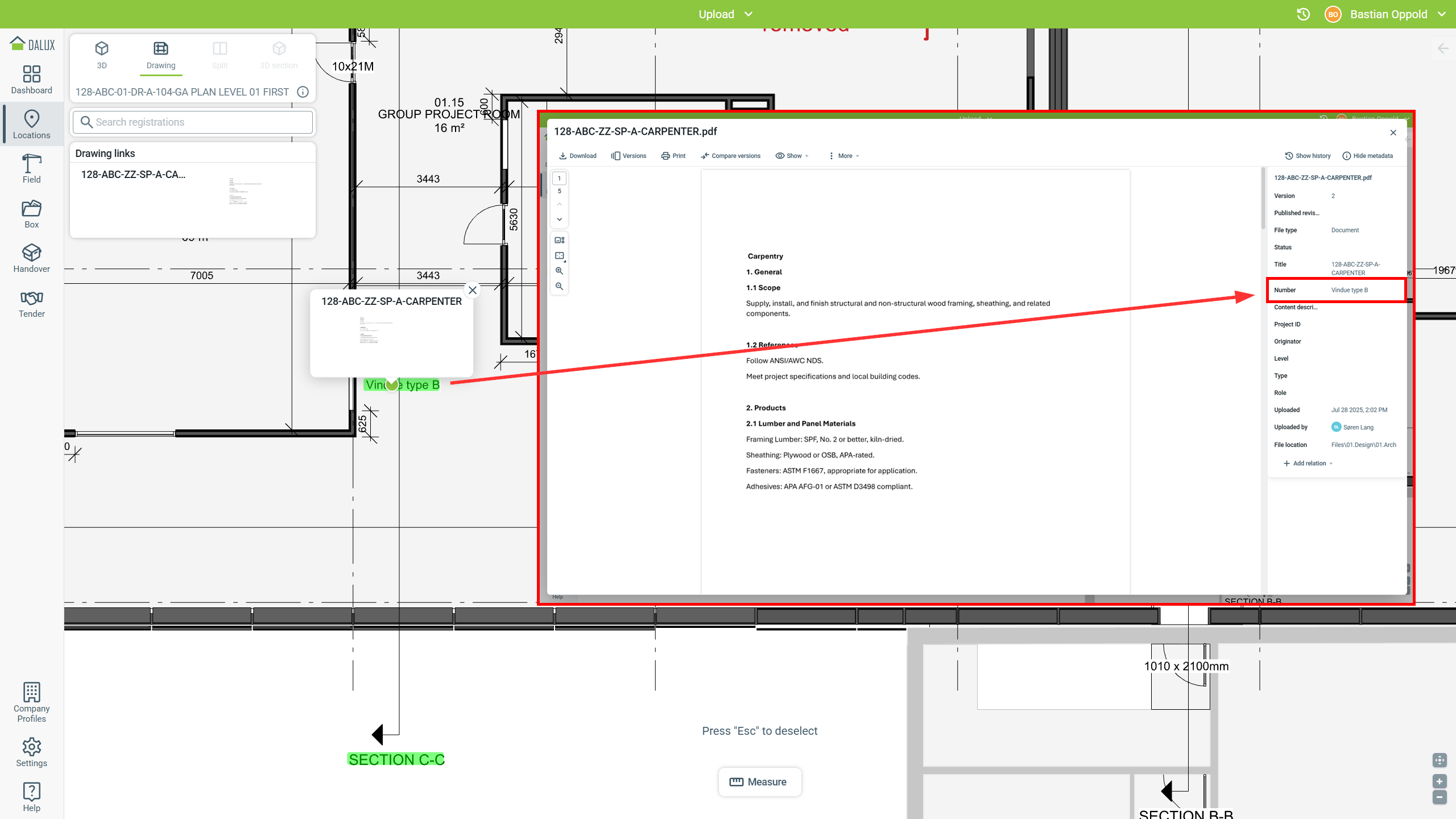

Hyperlinks bruges til hurtigt at navigere mellem tegninger og dokumenter – for eksempel ved at springe fra en etageplan til et bestemt snit, eller fra et dokument til en relateret etageplan.
Manuelt uploadede filer viser hyperlinks i grønt, mens hyperlinks vises i blåt, hvis der er blevet brugt et plugin.
Teknisk information
Hyperlinks til dokumenter understøttes kun for nye filer uploadet efter 4. august 2025, da de skal behandles med vores nye dokumentprocessor.
Brug hyperlinks i Lokationer
Hvis du er i Lokationer, kan du klikke på hyperlinket for at åbne den tilknyttede tegning eller dokument.

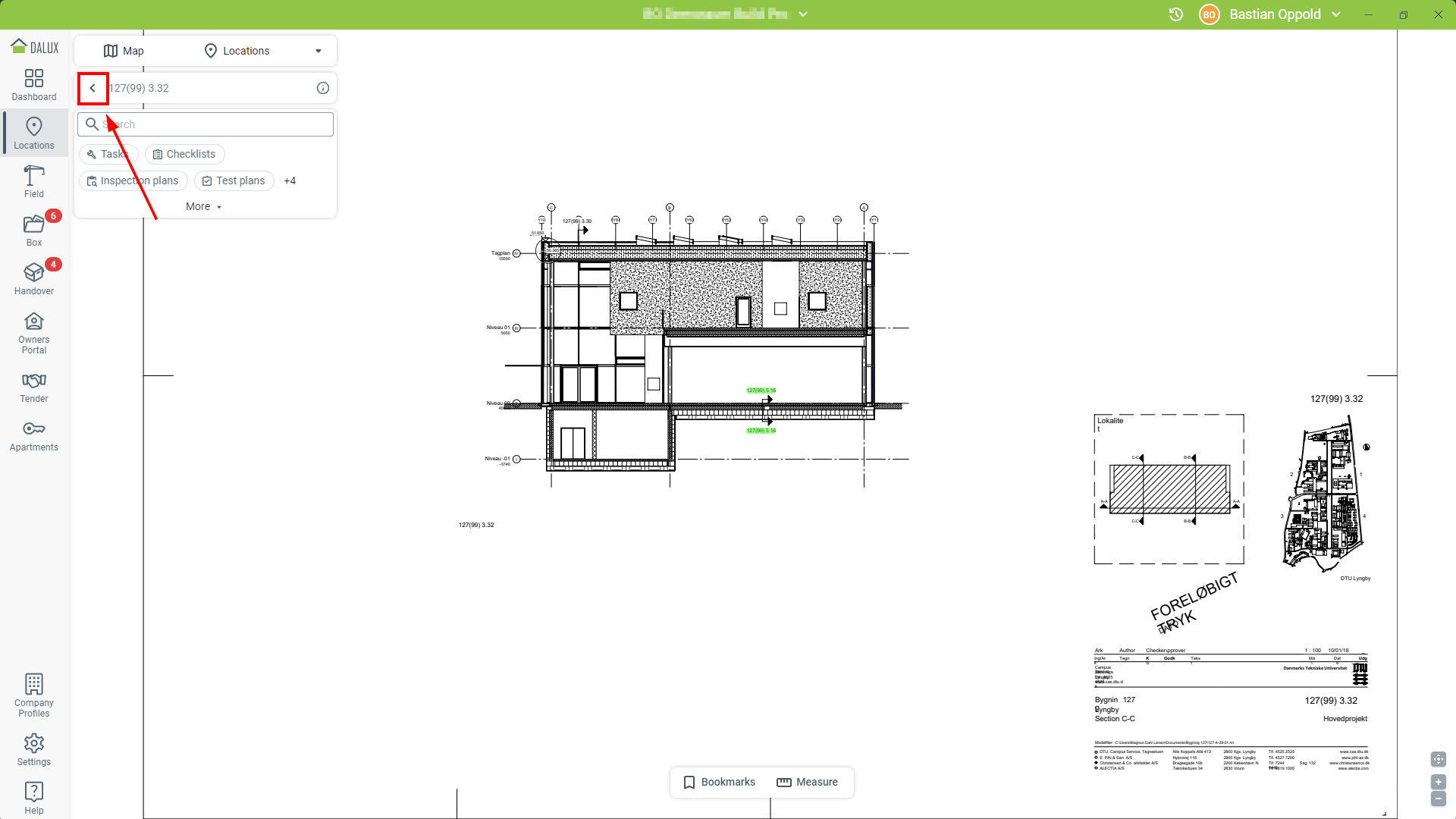

Du kan altid bruge ikonet til at gå tilbage til den forrige tegning:
Teknisk information
Bemærk, at hvis du bruger flere filområder, vises kun udgivne tegninger i Lokationer.
Brug hyperlinks i Box
I Box åbnes tegninger eller dokumenter, der åbnes med et hyperlink, som en ny fane i din nuværende visning. Linket vil altid åbne den nyeste version af filen, som du har adgang til, uanset filområde.
Sådan opsættes hyperlinks

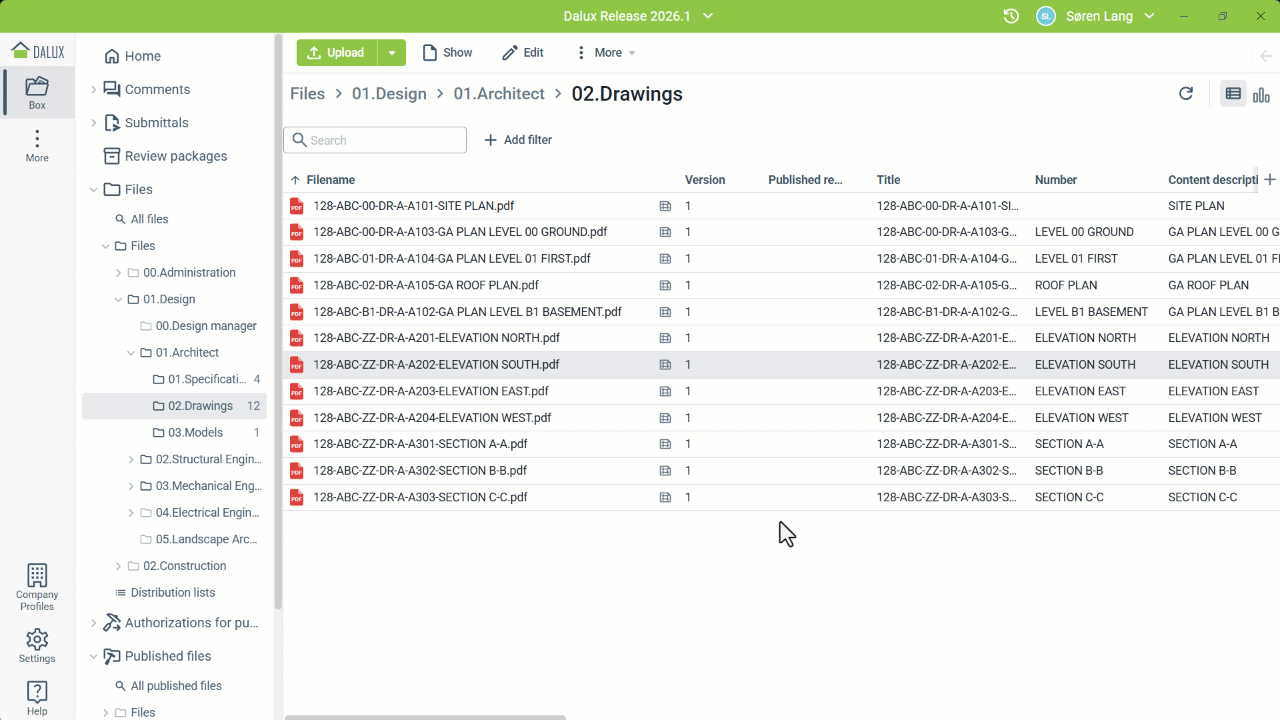

Registrer filnumre på tegninger og dokumenter
Nummeret henviser til Dalux metadatafieldet “Nummer”. Udfyld dette felt med den nøjagtige streng, der vises på de tegninger, du vil oprette et hyperlink til. Du kan gøre dette enten under eller efter uploaden. Dalux vil derefter automatisk oprette et link.

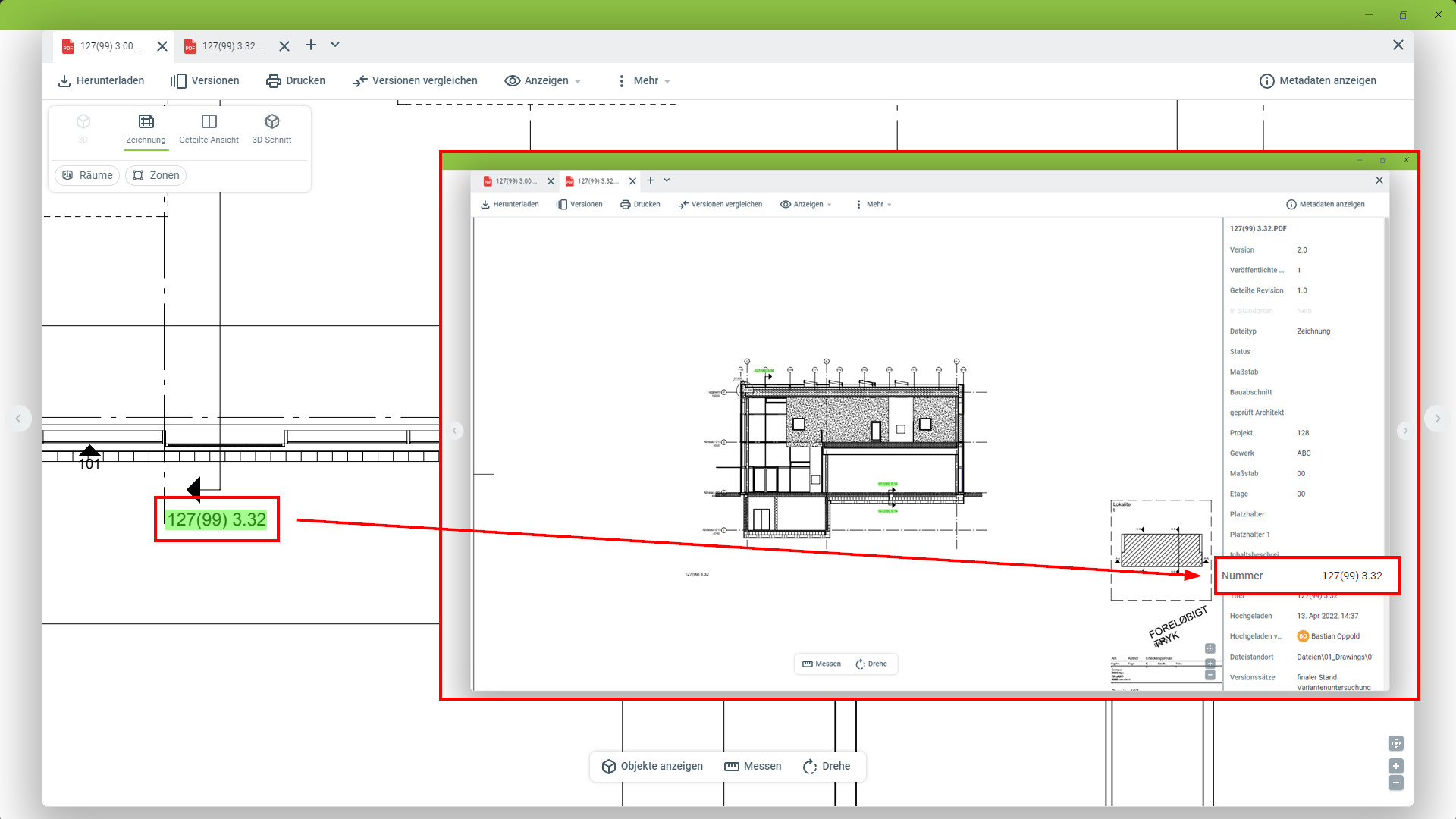

I det følgende eksempel blev tegningen navngivet "127(99) 3,32" på etageplanen, så den samme streng indtastes i nummer metadata feltet. Dalux opdager strengen på etageplanen og opretter et hyperlink i overensstemmelse hermed.
Grundlæggende krav til hyperlinks
De grundlæggende krav til, at strengen kan blive genkendt, er:
- Hyperlinks kan kun oprettes på PDF-filer eller DWG-tegninger
- Strengen skal være længere end 1 tegn
- Strengen skal være kortere end 45 tegn
- Strengen skal indeholde mindst ét ikke-numerisk tegn (bogstav, symbol)
Tips til at oprette hyperlinks
- Skrifttype: Undgå skrifttyper med for smal/bred afstand mellem tegnene. Vi anbefaler at bruge skrifttyper fra standardpakker som Microsoft eller lignende.
- Afstand før/efter hyperlinket: Tillad specifik afstand før og efter hyperlinket for at det kan registreres.
Eksempel: I stedet for
"Se venligst tegning A-40-EK-ST-U02 for mere information"
isolere tegningens nummer til
"For mere information, se venligst tegning: A-40-EK-ST-U02"
- Skrifttypestil: Undgå at bruge skrifttypestilarter som fed og kursiv.
- Modelleringssoftware: Hvis softwaren understøtter en direkte “Eksportér til PDF” mulighed, bruger den sandsynligvis sin egen PDF skaber/motor. Brug af udskrivningsmuligheden og “Microsoft Print til PDF” motor kan give et bedre resultat.

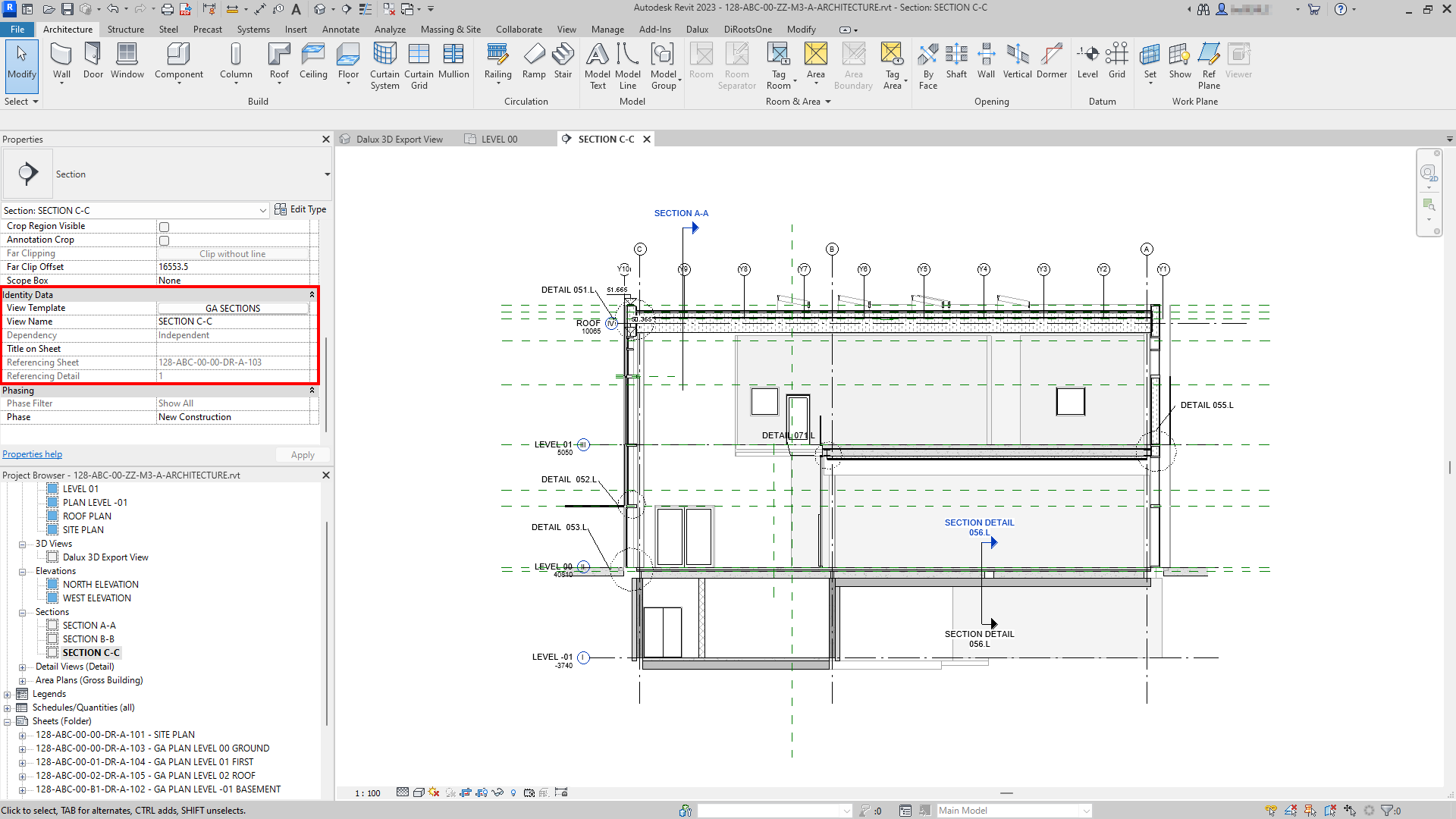

Opsæt hyperlinks i CAD-software
Hvis du har implementeret referencer i modelleringssoftware, såsom Revit, og uploader dine tegninger til Dalux via plugin'et, vil de automatisk blive oprettet som blå hyperlinks.

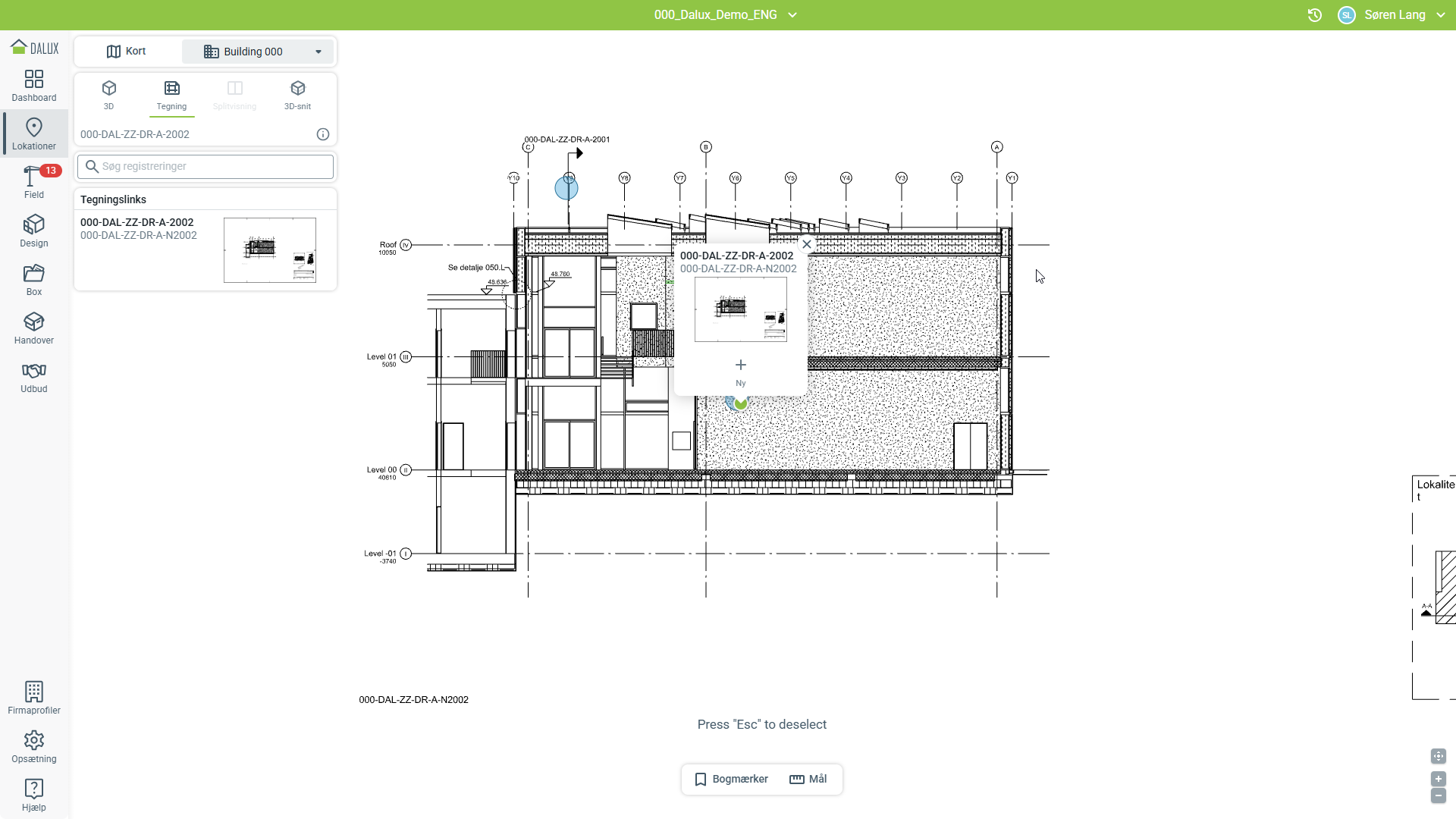

Opret manuelle hyperlinks
Du kan også oprette dine egne manuelle hyperlinks. Dette giver dig mulighed for at lave brugerdefinerede links til tegninger og dokumenter, som du måske ønsker at henvise direkte til.
Åbn filen, du vil placere linket påKnyt til fil
Vælg den fil, du vil knytte til
Placer linket på filen
Når du har genereret linket, skal du trække det til den korrekte lokation. Som standard viser linket filens navn. Du kan redigere det, så det får et kortere eller mere læsevenligt navn.
Teknisk information
Du vil kun se manuelle hyperlinks, hvis du har adgang til filen, der bliver linket til.
Hvis en fil med manuelle hyperlinks er i Lokationer, og du bruger filområder, vises hyperlinket kun, hvis den fil, der er linket til, er blevet udgivet.
