I denne artikel viser vi, hvordan man bruger BIM-egenskaber i de forskellige områder af Dalux, såsom tjeklister, opgaver, eller godkendelser.
Hvad er BIM-egenskaber?
BIM-egenskaber er de data, der bruges til at tilføje information til elementerne i BIM-modeller. Når en bygning uploades til Dalux, vil BIM-egenskaberne blive uploadet sammen med den, hvilket kan læses og vises af Dalux.

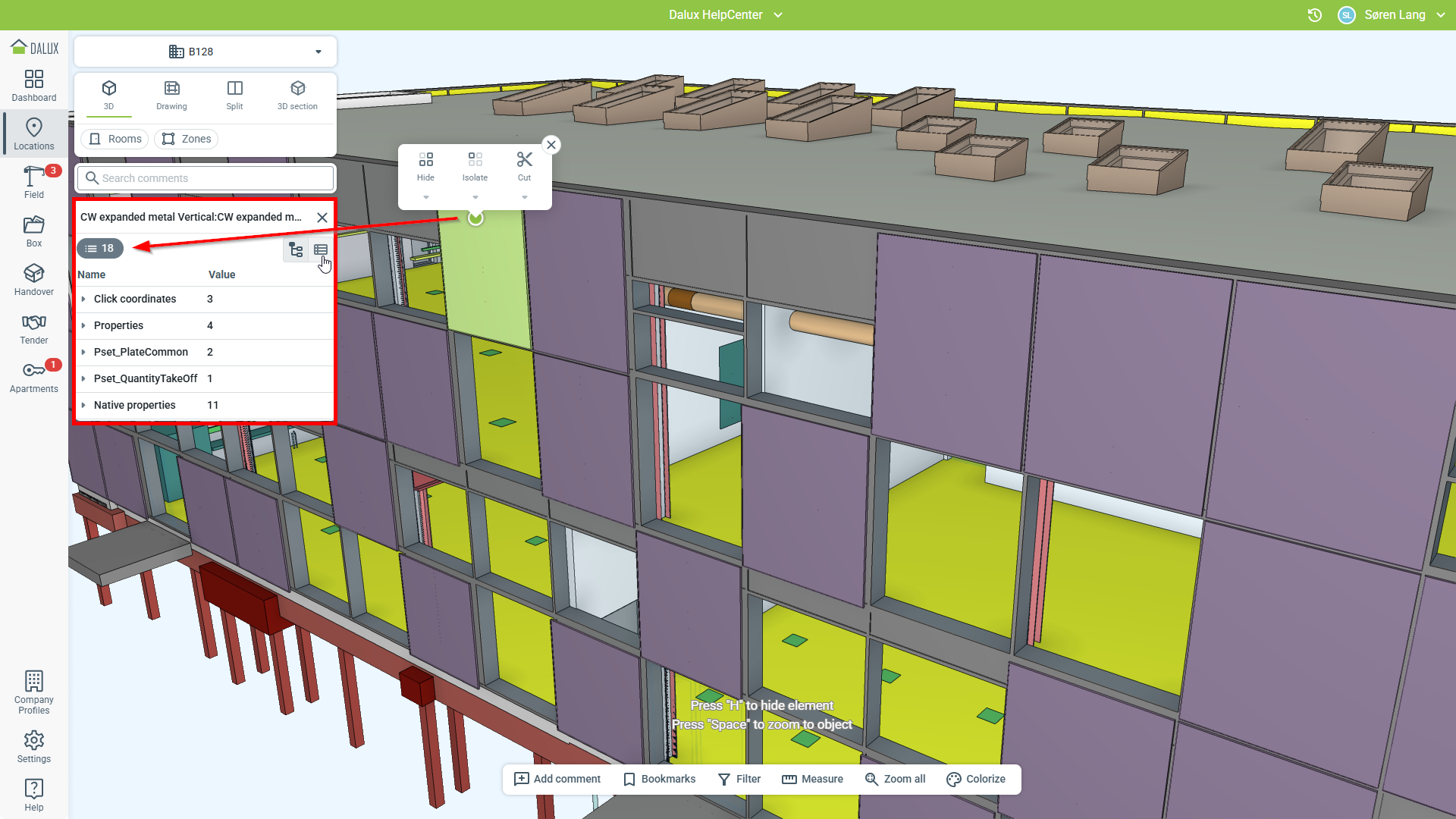

BIM-egenskaberne for et element kan ses ved at vælge elementet i 3D-visningen og klikke på Egenskaber () i elementets Informationsvindue. Egenskaberne er grupperet i egenskabssæt:
BIM-egenskaber i Dalux
BIM-egenskaber bruges til at formidle information til brugeren om bygningen og bygningselementerne.
Skabeloner

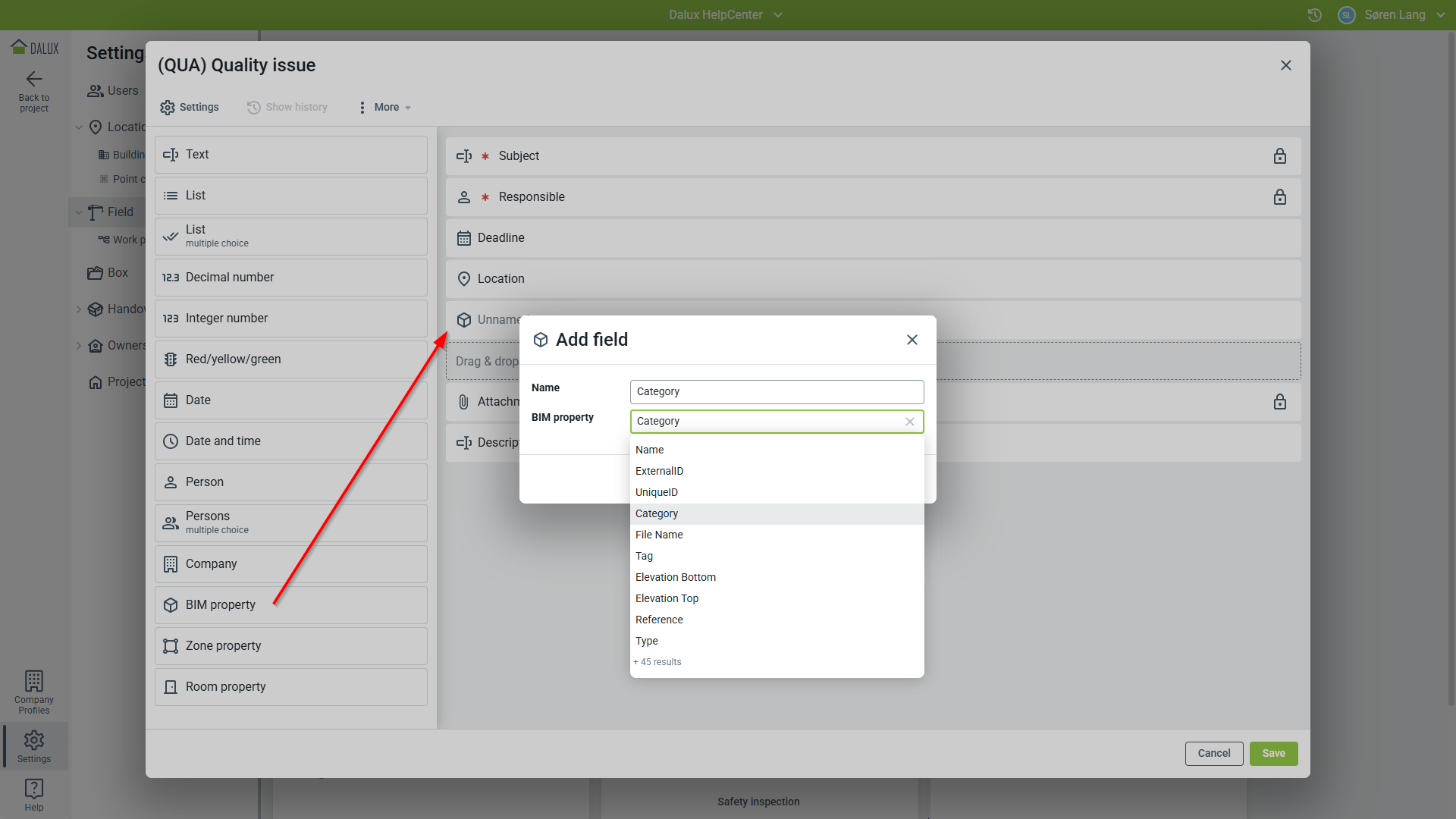

Egenskaberne kan bruges i skabeloner til forskellige funktioner i Dalux. For at bruge det i en skabelon skal du gå til skabelonen for opgaven/tjeklisten/godkendelsen og trække feltet BIM-egenskab fra venstre kolonne over i skabelonen til højre:
Tips og tricks
Når du tilføjer et BIM- eller zone egenskabsfelt til opgave-, godkendelses- eller tjeklisteskabeloner, vil tilgængelige egenskaber blive foreslået fra en drop-down menu.
Vigtigt
BIM-egenskabsfelter opdateres automatisk med data og kan ikke manuelt redigeres, når de bruges til en tjekliste eller opgave.

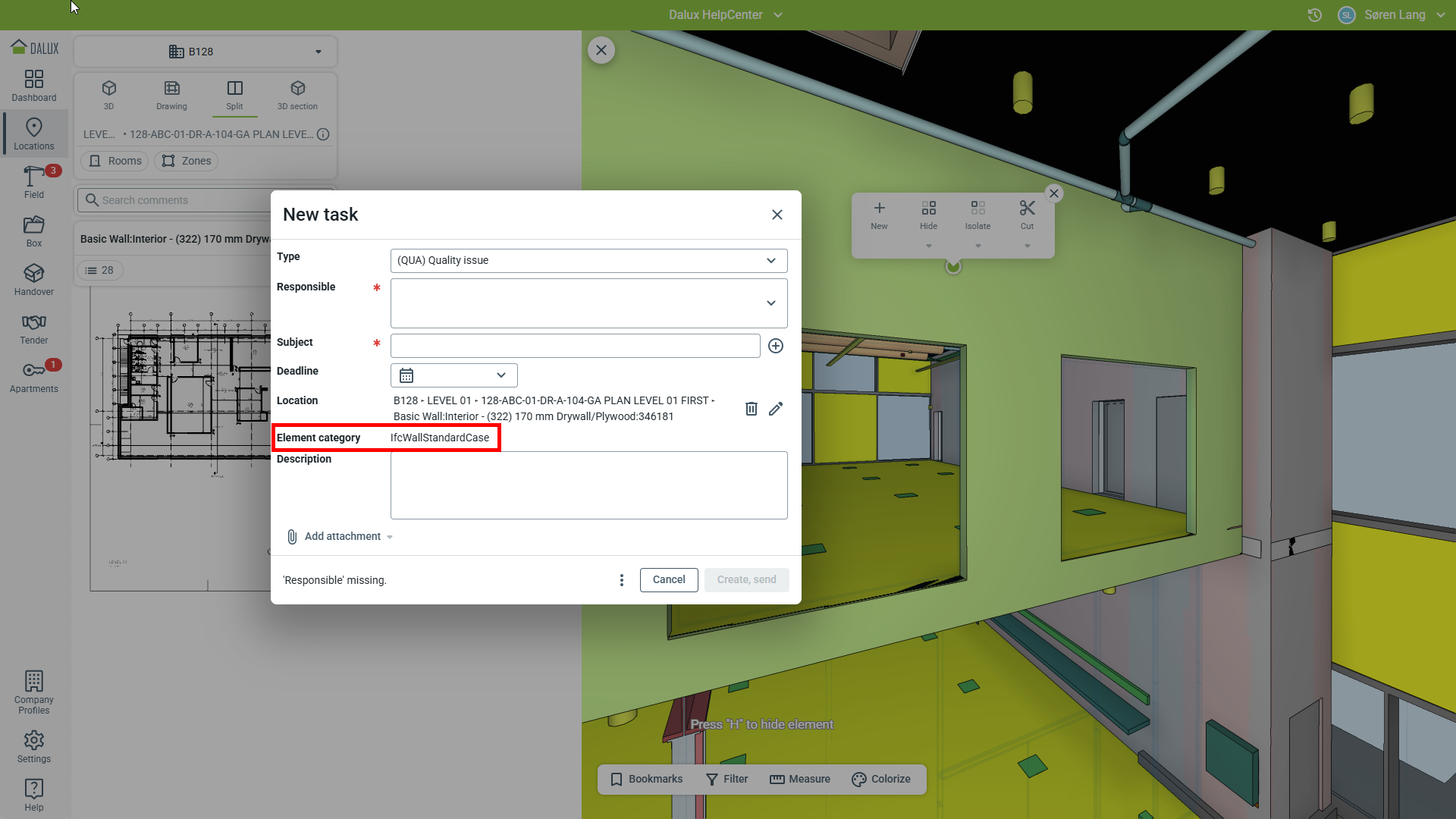

BIM-egenskabsfelterne vil blive udfyldt med de relevante data, når et element er valgt som placeringen af tjeklisten/opgaven. Dataene i felterne bestemmes af den BIM-egenskab, der er valgt i skabelonen:
BIM-egenskaber som filtre
BIM-egenskaber kan også filtrere 3D-visningen af bygningen efter en eller flere specifikke egenskaber. For at gøre dette:
Vælg et BIM-element i Bygningen ved at klikke på det Klik på
(Egenskaber)

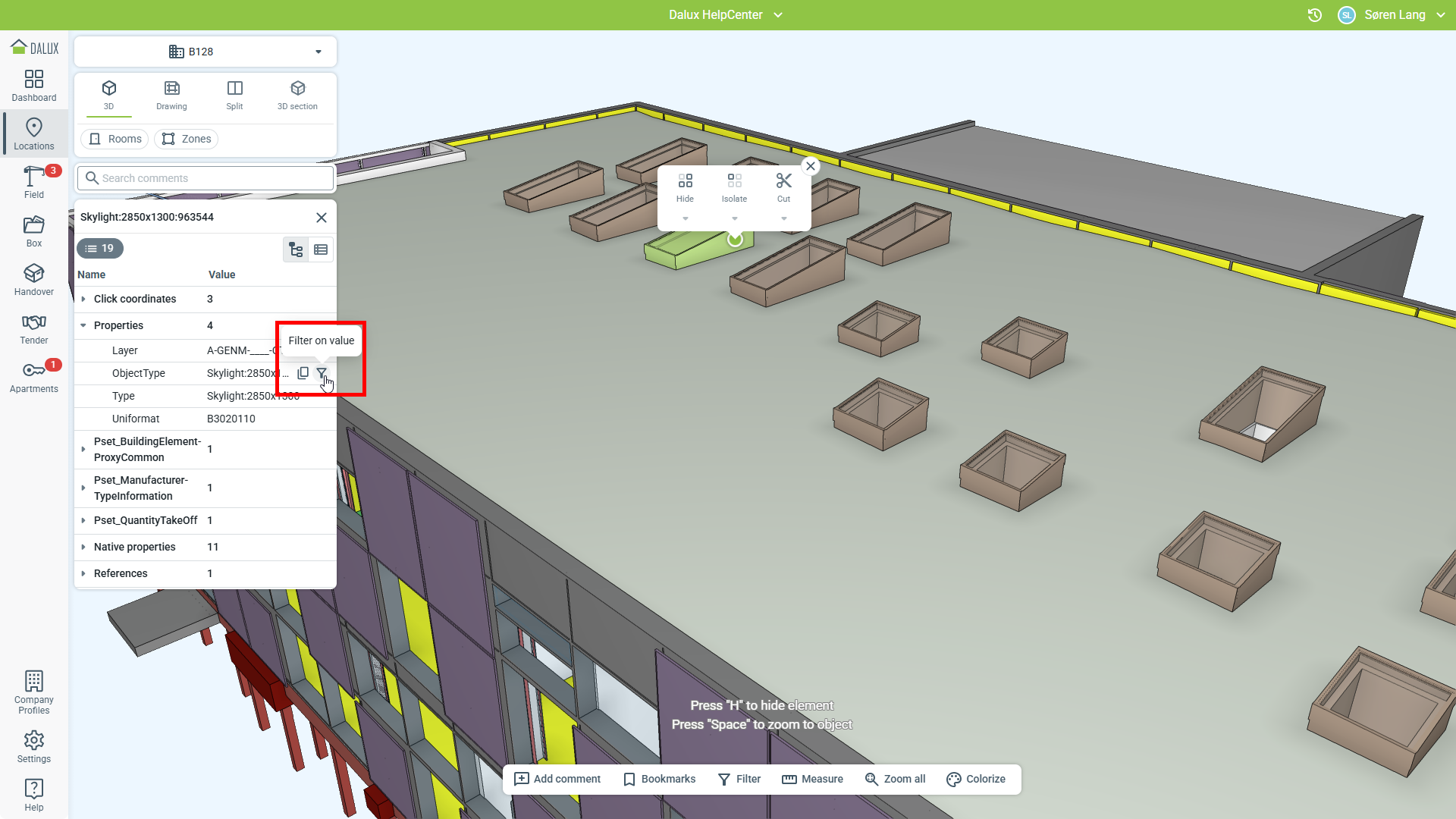

Klik på
-ikonet til højre for den egenskab, du vil filtrere efter:

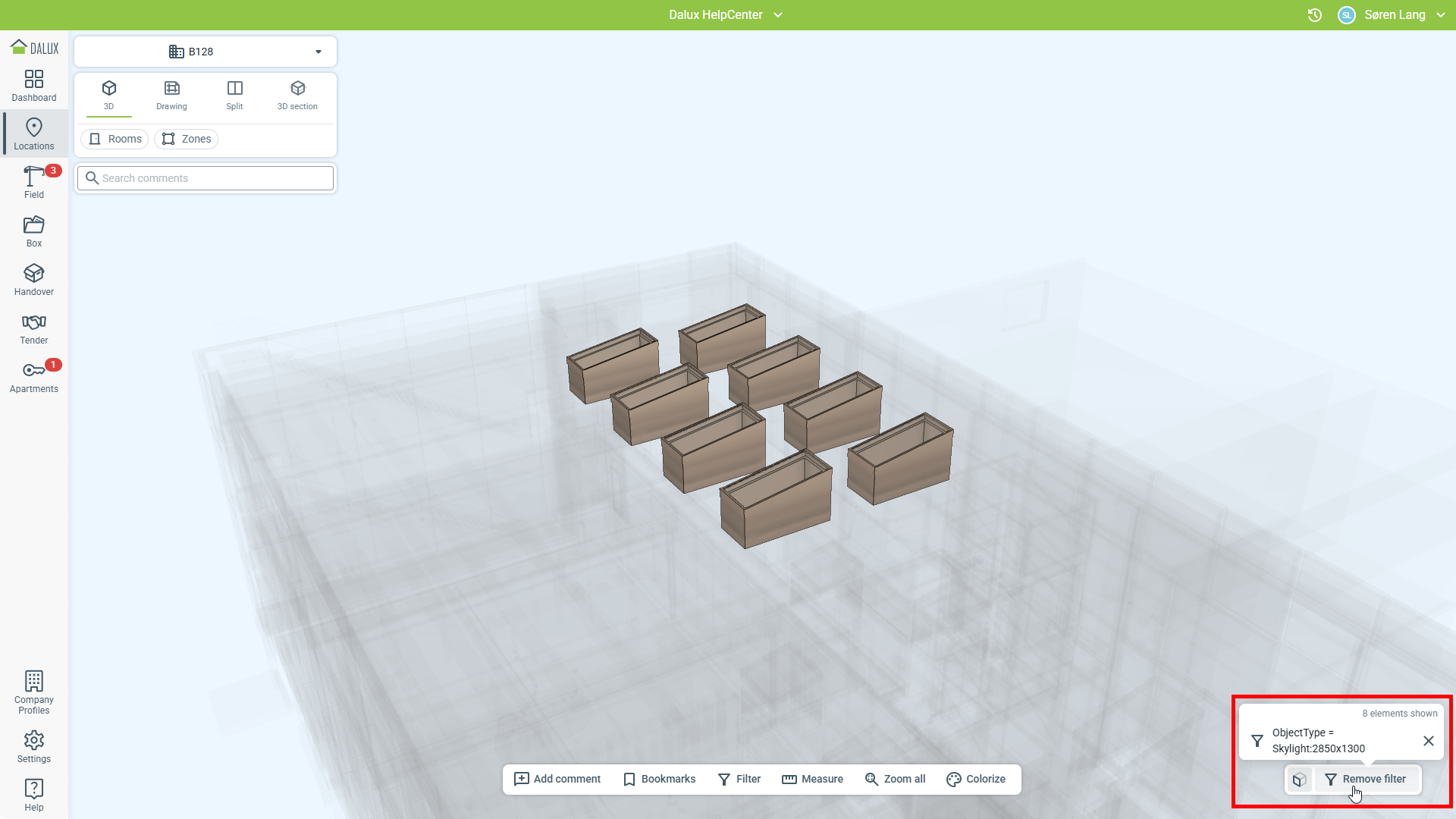

Du kan se, hvilken egenskab der bliver filtreret, og fjerne filteret.
